Разовий елемент дерматома для зрізування повношарового рельєфного аутодермотрансплантата

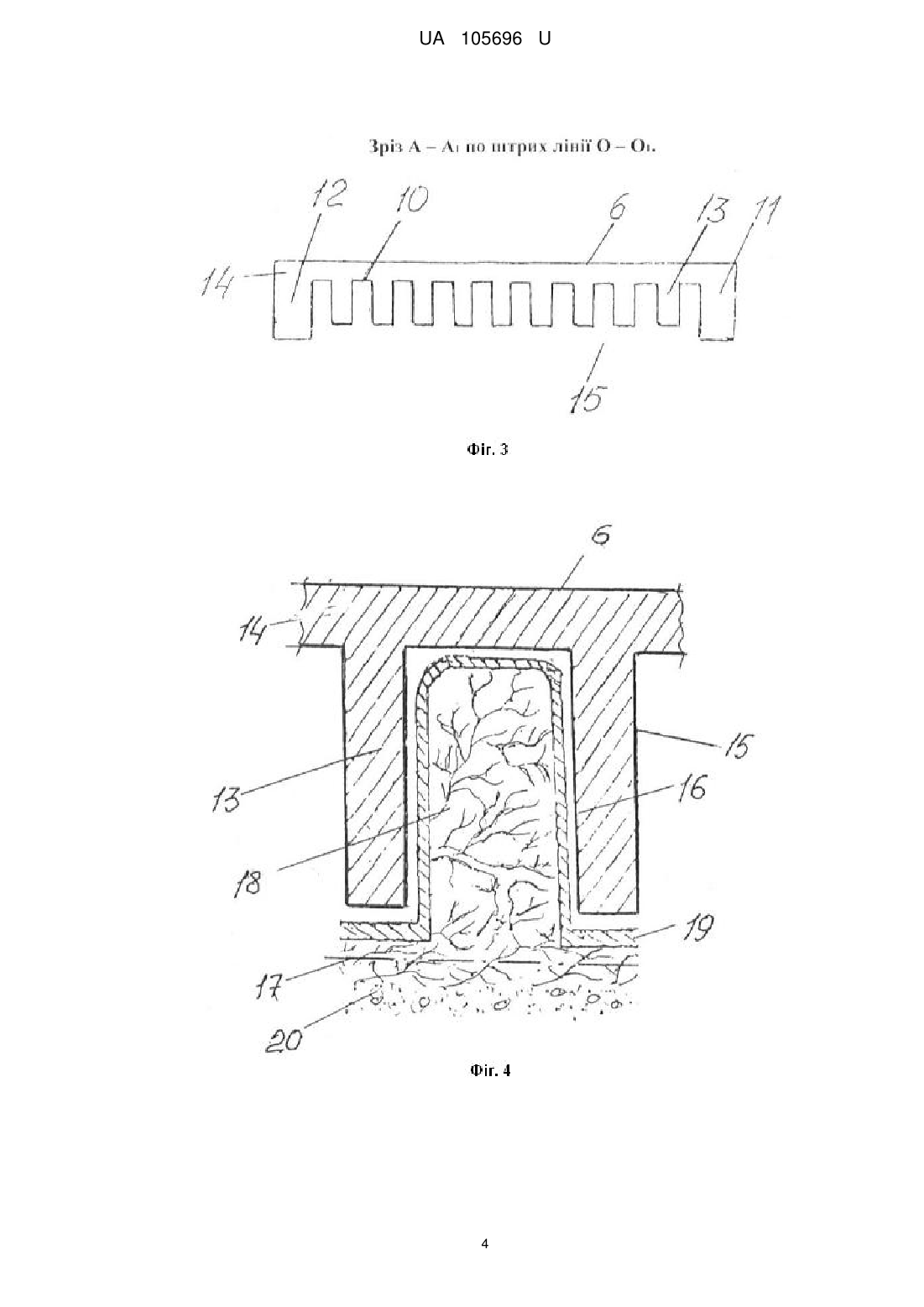

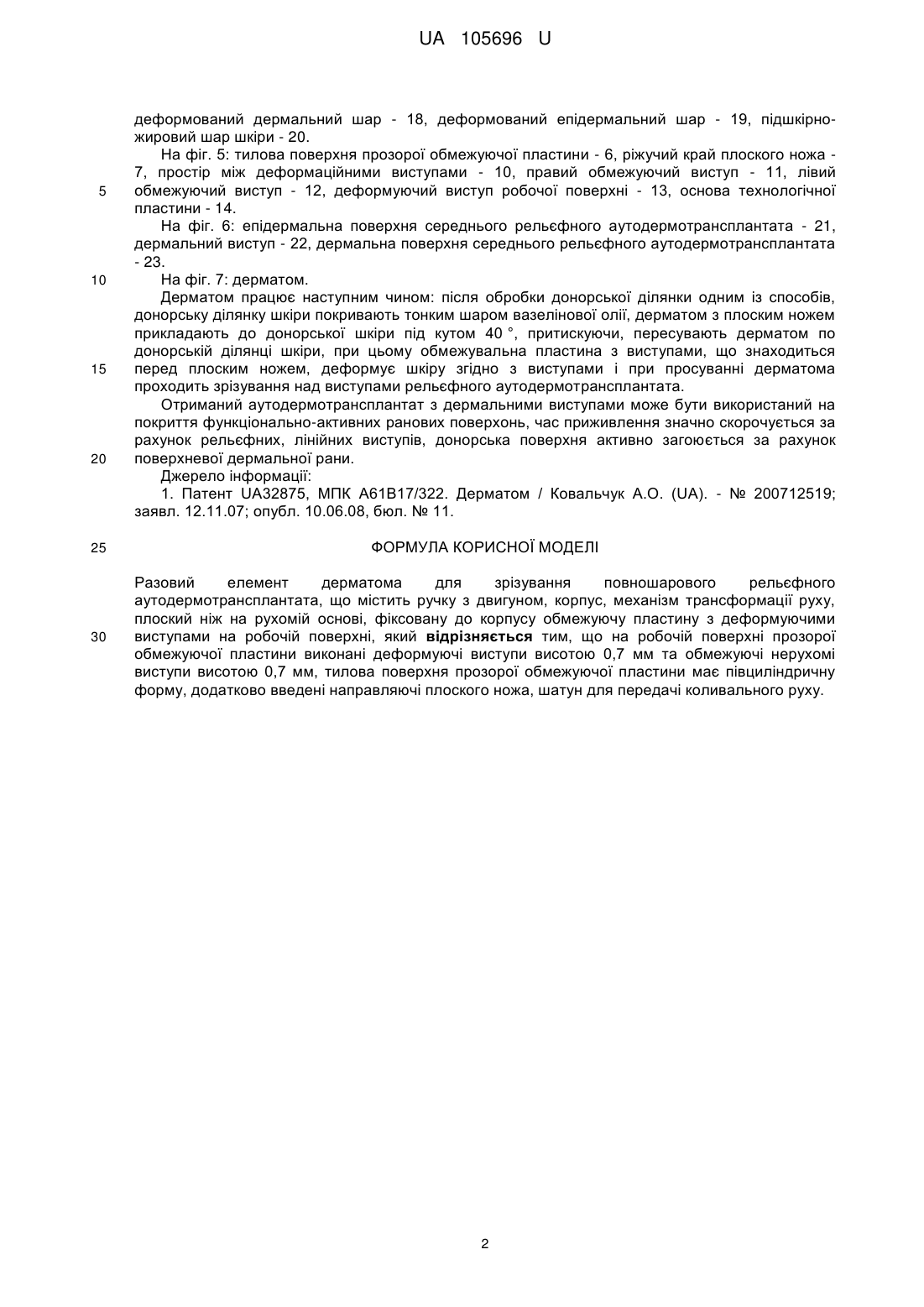

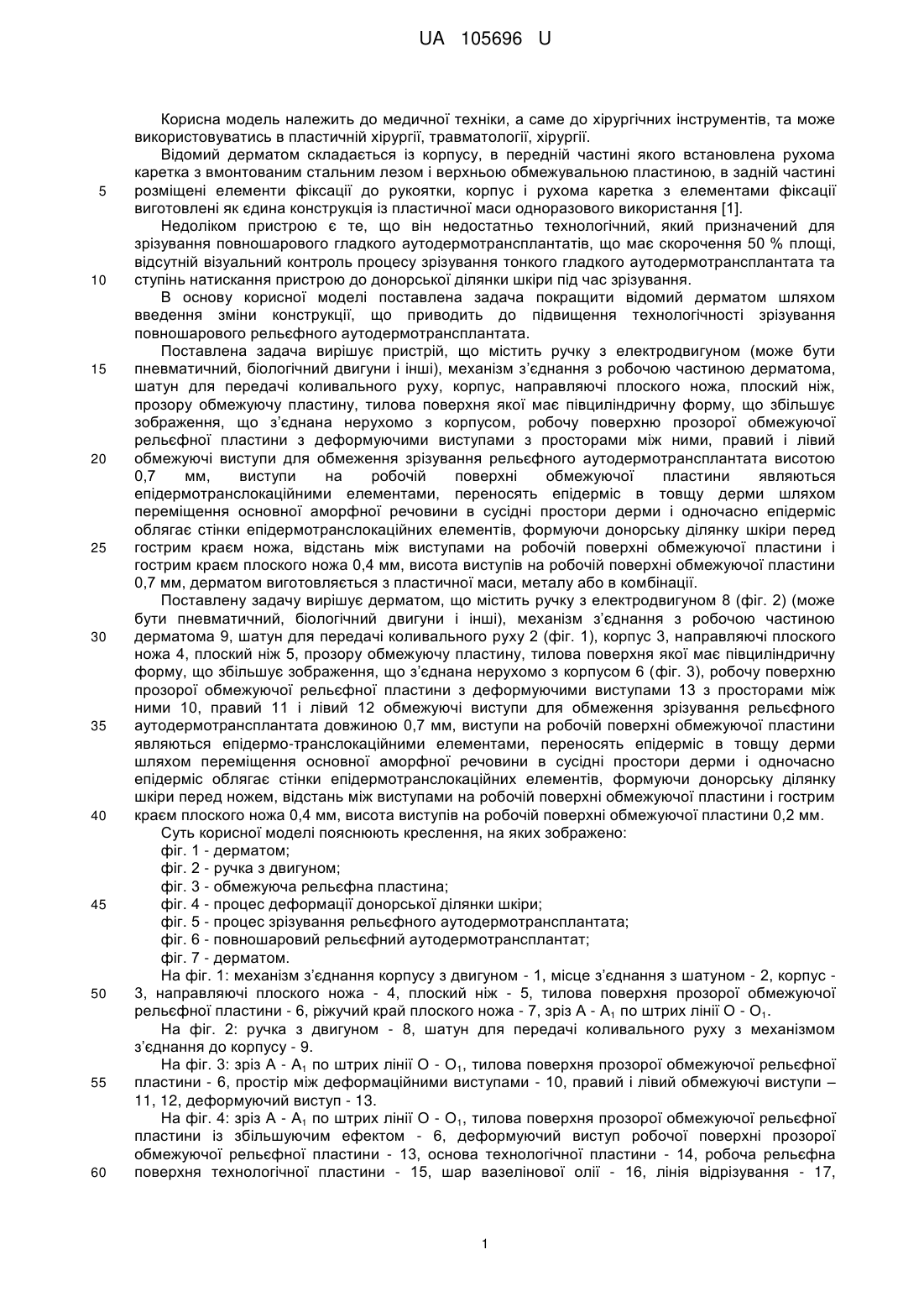

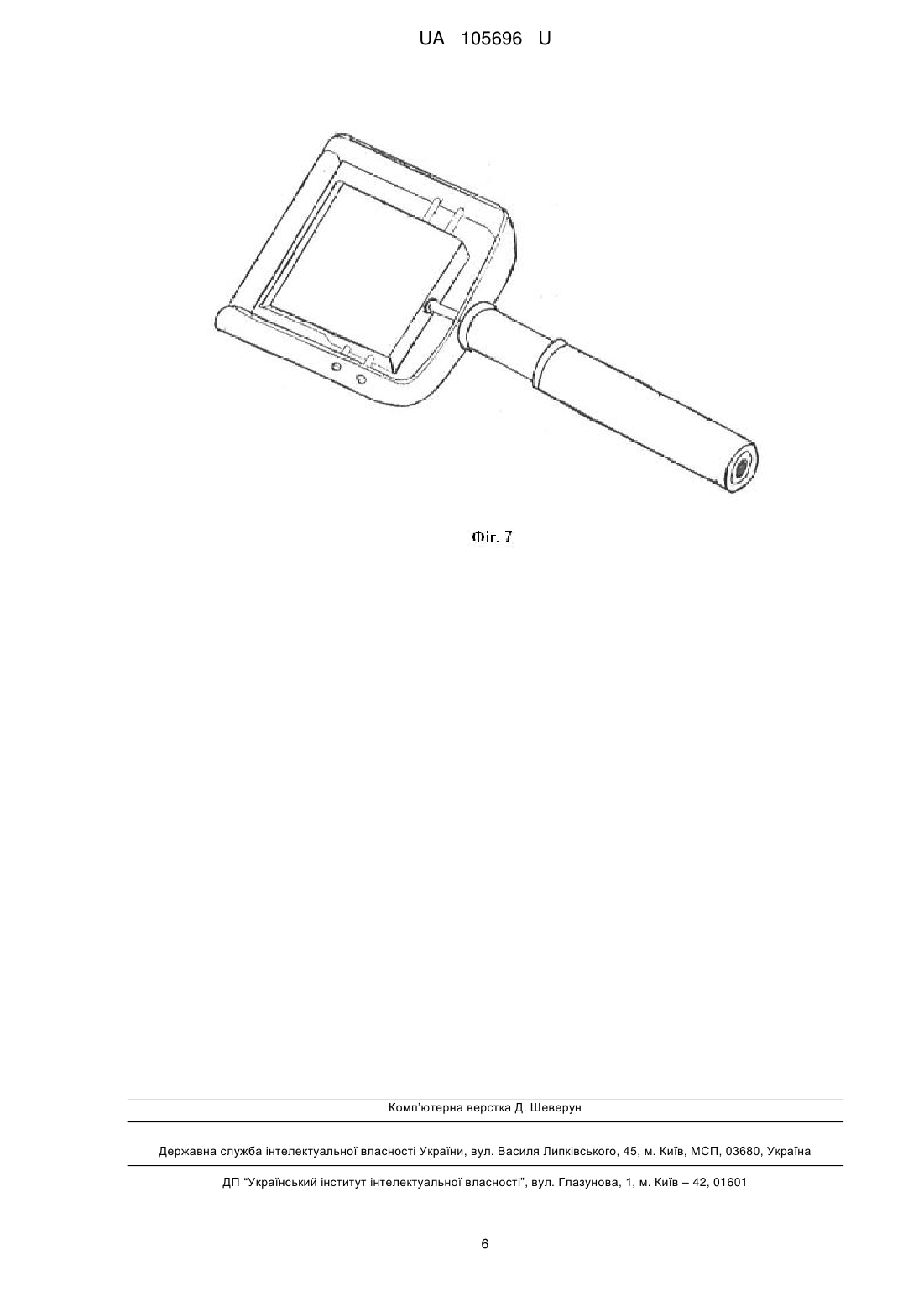

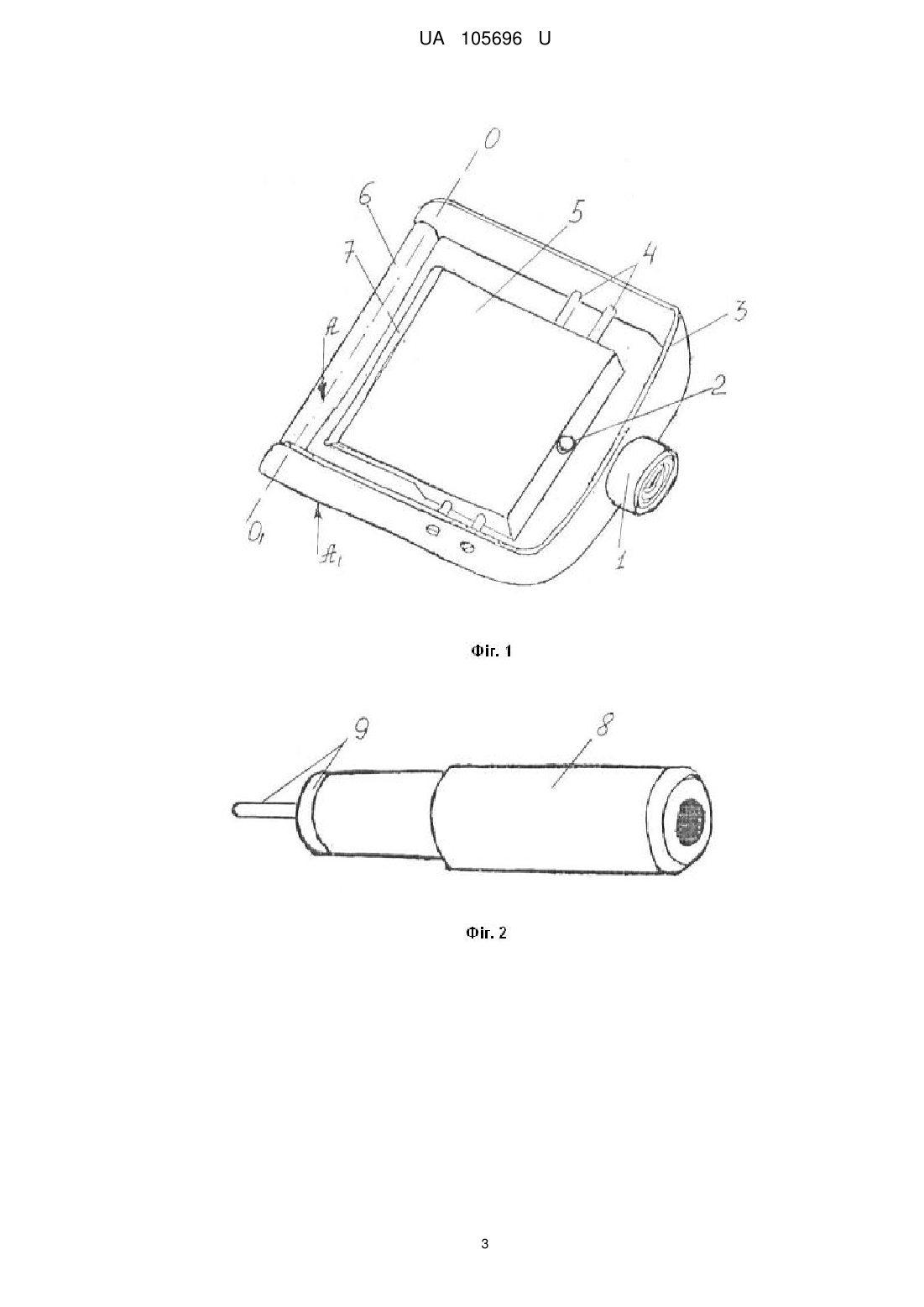

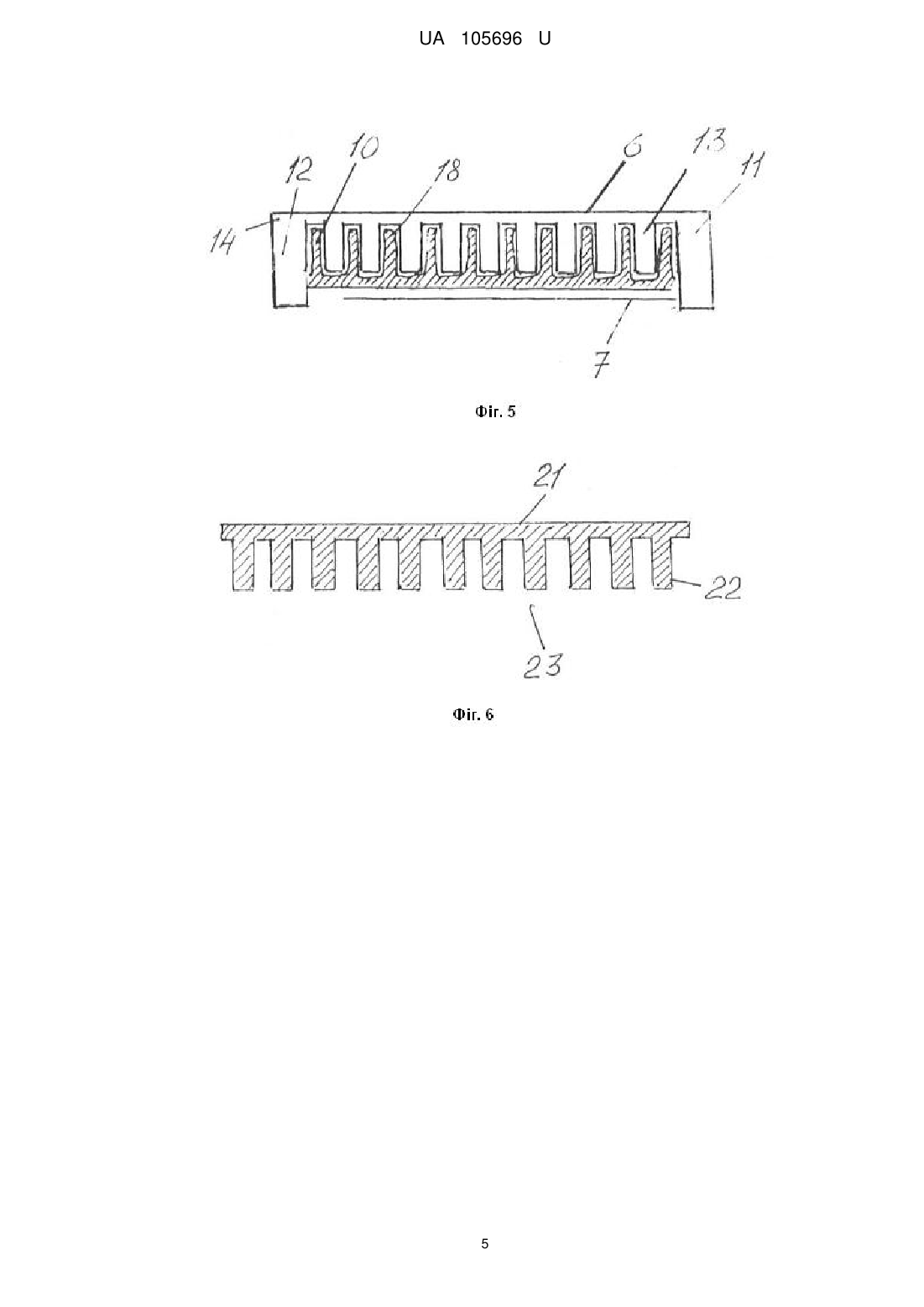

Реферат: Разовий елемент дерматома для зрізування повношарового рельєфного аутодермотрансплантата містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж на рухомій основі, фіксовану до корпусу обмежуючу пластину з деформуючими виступами на робочій поверхні. На робочій поверхні прозорої обмежуючої пластини виконані деформуючі виступи висотою 0,7 мм та обмежуючі нерухомі виступи висотою 0,7 мм, тилова поверхня прозорої обмежуючої пластини має півциліндричну форму. Додатково введені направляючі плоского ножа, шатун для передачі коливального руху. UA 105696 U (54) РАЗОВИЙ ЕЛЕМЕНТ ДЕРМАТОМА ДЛЯ ЗРІЗУВАННЯ ПОВНОШАРОВОГО РЕЛЬЄФНОГО АУТОДЕРМОТРАНСПЛАНТАТА UA 105696 U UA 105696 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом складається із корпусу, в передній частині якого встановлена рухома каретка з вмонтованим стальним лезом і верхньою обмежувальною пластиною, в задній частині розміщені елементи фіксації до рукоятки, корпус і рухома каретка з елементами фіксації виготовлені як єдина конструкція із пластичної маси одноразового використання [1]. Недоліком пристрою є те, що він недостатньо технологічний, який призначений для зрізування повношарового гладкого аутодермотрансплантатів, що має скорочення 50 % площі, відсутній візуальний контроль процесу зрізування тонкого гладкого аутодермотрансплантата та ступінь натискання пристрою до донорської ділянки шкіри під час зрізування. В основу корисної моделі поставлена задача покращити відомий дерматом шляхом введення зміни конструкції, що приводить до підвищення технологічності зрізування повношарового рельєфного аутодермотрансплантата. Поставлена задача вирішує пристрій, що містить ручку з електродвигуном (може бути пневматичний, біологічний двигуни і інші), механізм з’єднання з робочою частиною дерматома, шатун для передачі коливального руху, корпус, направляючі плоского ножа, плоский ніж, прозору обмежуючу пластину, тилова поверхня якої має півциліндричну форму, що збільшує зображення, що з’єднана нерухомо з корпусом, робочу поверхню прозорої обмежуючої рельєфної пластини з деформуючими виступами з просторами між ними, правий і лівий обмежуючі виступи для обмеження зрізування рельєфного аутодермотрансплантата висотою 0,7 мм, виступи на робочій поверхні обмежуючої пластини являються епідермотранслокаційними елементами, переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс облягає стінки епідермотранслокаційних елементів, формуючи донорську ділянку шкіри перед гострим краєм ножа, відстань між виступами на робочій поверхні обмежуючої пластини і гострим краєм плоского ножа 0,4 мм, висота виступів на робочій поверхні обмежуючої пластини 0,7 мм, дерматом виготовляється з пластичної маси, металу або в комбінації. Поставлену задачу вирішує дерматом, що містить ручку з електродвигуном 8 (фіг. 2) (може бути пневматичний, біологічний двигуни і інші), механізм з’єднання з робочою частиною дерматома 9, шатун для передачі коливального руху 2 (фіг. 1), корпус 3, направляючі плоского ножа 4, плоский ніж 5, прозору обмежуючу пластину, тилова поверхня якої має півциліндричну форму, що збільшує зображення, що з’єднана нерухомо з корпусом 6 (фіг. 3), робочу поверхню прозорої обмежуючої рельєфної пластини з деформуючими виступами 13 з просторами між ними 10, правий 11 і лівий 12 обмежуючі виступи для обмеження зрізування рельєфного аутодермотрансплантата довжиною 0,7 мм, виступи на робочій поверхні обмежуючої пластини являються епідермо-транслокаційними елементами, переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс облягає стінки епідермотранслокаційних елементів, формуючи донорську ділянку шкіри перед ножем, відстань між виступами на робочій поверхні обмежуючої пластини і гострим краєм плоского ножа 0,4 мм, висота виступів на робочій поверхні обмежуючої пластини 0,2 мм. Суть корисної моделі пояснюють креслення, на яких зображено: фіг. 1 - дерматом; фіг. 2 - ручка з двигуном; фіг. 3 - обмежуюча рельєфна пластина; фіг. 4 - процес деформації донорської ділянки шкіри; фіг. 5 - процес зрізування рельєфного аутодермотрансплантата; фіг. 6 - повношаровий рельєфний аутодермотрансплантат; фіг. 7 - дерматом. На фіг. 1: механізм з’єднання корпусу з двигуном - 1, місце з’єднання з шатуном - 2, корпус 3, направляючі плоского ножа - 4, плоский ніж - 5, тилова поверхня прозорої обмежуючої рельєфної пластини - 6, ріжучий край плоского ножа - 7, зріз А - А1 по штрих лінії О - О1. На фіг. 2: ручка з двигуном - 8, шатун для передачі коливального руху з механізмом з’єднання до корпусу - 9. На фіг. 3: зріз А - А1 по штрих лінії О - О1, тилова поверхня прозорої обмежуючої рельєфної пластини - 6, простір між деформаційними виступами - 10, правий і лівий обмежуючі виступи – 11, 12, деформуючий виступ - 13. На фіг. 4: зріз А - А1 по штрих лінії О - О1, тилова поверхня прозорої обмежуючої рельєфної пластини із збільшуючим ефектом - 6, деформуючий виступ робочої поверхні прозорої обмежуючої рельєфної пластини - 13, основа технологічної пластини - 14, робоча рельєфна поверхня технологічної пластини - 15, шар вазелінової олії - 16, лінія відрізування - 17, 1 UA 105696 U 5 10 15 20 деформований дермальний шар - 18, деформований епідермальний шар - 19, підшкірножировий шар шкіри - 20. На фіг. 5: тилова поверхня прозорої обмежуючої пластини - 6, ріжучий край плоского ножа 7, простір між деформаційними виступами - 10, правий обмежуючий виступ - 11, лівий обмежуючий виступ - 12, деформуючий виступ робочої поверхні - 13, основа технологічної пластини - 14. На фіг. 6: епідермальна поверхня середнього рельєфного аутодермотрансплантата - 21, дермальний виступ - 22, дермальна поверхня середнього рельєфного аутодермотрансплантата - 23. На фіг. 7: дерматом. Дерматом працює наступним чином: після обробки донорської ділянки одним із способів, донорську ділянку шкіри покривають тонким шаром вазелінової олії, дерматом з плоским ножем прикладають до донорської шкіри під кутом 40 °, притискуючи, пересувають дерматом по донорській ділянці шкіри, при цьому обмежувальна пластина з виступами, що знаходиться перед плоским ножем, деформує шкіру згідно з виступами і при просуванні дерматома проходить зрізування над виступами рельєфного аутодермотрансплантата. Отриманий аутодермотрансплантат з дермальними виступами може бути використаний на покриття функціонально-активних ранових поверхонь, час приживлення значно скорочується за рахунок рельєфних, лінійних виступів, донорська поверхня активно загоюється за рахунок поверхневої дермальної рани. Джерело інформації: 1. Патент UA32875, МПК А61В17/322. Дерматом / Ковальчук А.О. (UA). - № 200712519; заявл. 12.11.07; опубл. 10.06.08, бюл. № 11. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Разовий елемент дерматома для зрізування повношарового рельєфного аутодермотрансплантата, що містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж на рухомій основі, фіксовану до корпусу обмежуючу пластину з деформуючими виступами на робочій поверхні, який відрізняється тим, що на робочій поверхні прозорої обмежуючої пластини виконані деформуючі виступи висотою 0,7 мм та обмежуючі нерухомі виступи висотою 0,7 мм, тилова поверхня прозорої обмежуючої пластини має півциліндричну форму, додатково введені направляючі плоского ножа, шатун для передачі коливального руху. 2 UA 105696 U 3 UA 105696 U 4 UA 105696 U 5 UA 105696 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
