Дерматом для зрізування тонкого рельєфного аутодермотрансплантата

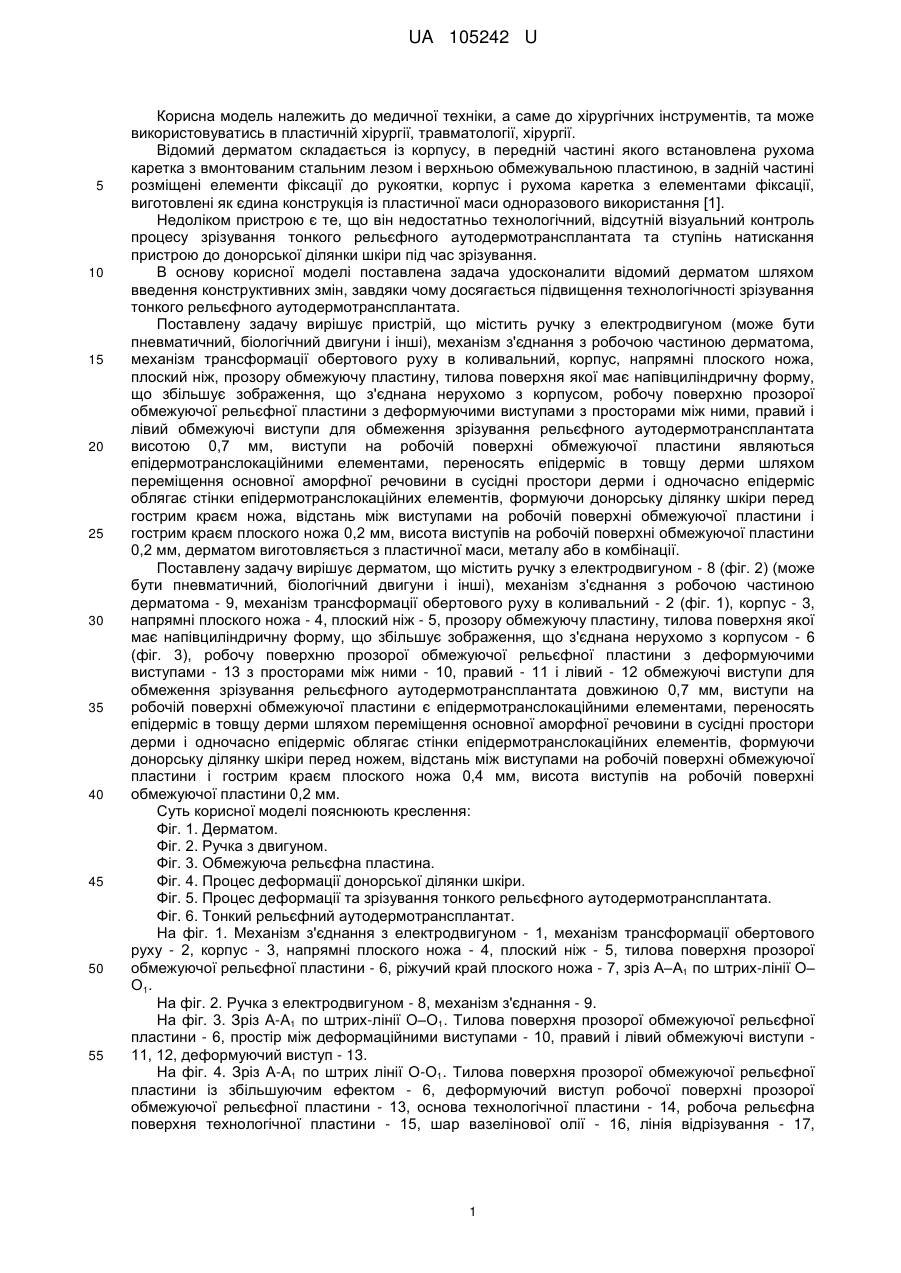

Реферат: UA 105242 U UA 105242 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом складається із корпусу, в передній частині якого встановлена рухома каретка з вмонтованим стальним лезом і верхньою обмежувальною пластиною, в задній частині розміщені елементи фіксації до рукоятки, корпус і рухома каретка з елементами фіксації, виготовлені як єдина конструкція із пластичної маси одноразового використання [1]. Недоліком пристрою є те, що він недостатньо технологічний, відсутній візуальний контроль процесу зрізування тонкого рельєфного аутодермотрансплантата та ступінь натискання пристрою до донорської ділянки шкіри під час зрізування. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування тонкого рельєфного аутодермотрансплантата. Поставлену задачу вирішує пристрій, що містить ручку з електродвигуном (може бути пневматичний, біологічний двигуни і інші), механізм з'єднання з робочою частиною дерматома, механізм трансформації обертового руху в коливальний, корпус, напрямні плоского ножа, плоский ніж, прозору обмежуючу пластину, тилова поверхня якої має напівциліндричну форму, що збільшує зображення, що з'єднана нерухомо з корпусом, робочу поверхню прозорої обмежуючої рельєфної пластини з деформуючими виступами з просторами між ними, правий і лівий обмежуючі виступи для обмеження зрізування рельєфного аутодермотрансплантата висотою 0,7 мм, виступи на робочій поверхні обмежуючої пластини являються епідермотранслокаційними елементами, переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс облягає стінки епідермотранслокаційних елементів, формуючи донорську ділянку шкіри перед гострим краєм ножа, відстань між виступами на робочій поверхні обмежуючої пластини і гострим краєм плоского ножа 0,2 мм, висота виступів на робочій поверхні обмежуючої пластини 0,2 мм, дерматом виготовляється з пластичної маси, металу або в комбінації. Поставлену задачу вирішує дерматом, що містить ручку з електродвигуном - 8 (фіг. 2) (може бути пневматичний, біологічний двигуни і інші), механізм з'єднання з робочою частиною дерматома - 9, механізм трансформації обертового руху в коливальний - 2 (фіг. 1), корпус - 3, напрямні плоского ножа - 4, плоский ніж - 5, прозору обмежуючу пластину, тилова поверхня якої має напівциліндричну форму, що збільшує зображення, що з'єднана нерухомо з корпусом - 6 (фіг. 3), робочу поверхню прозорої обмежуючої рельєфної пластини з деформуючими виступами - 13 з просторами між ними - 10, правий - 11 і лівий - 12 обмежуючі виступи для обмеження зрізування рельєфного аутодермотрансплантата довжиною 0,7 мм, виступи на робочій поверхні обмежуючої пластини є епідермотранслокаційними елементами, переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс облягає стінки епідермотранслокаційних елементів, формуючи донорську ділянку шкіри перед ножем, відстань між виступами на робочій поверхні обмежуючої пластини і гострим краєм плоского ножа 0,4 мм, висота виступів на робочій поверхні обмежуючої пластини 0,2 мм. Суть корисної моделі пояснюють креслення: Фіг. 1. Дерматом. Фіг. 2. Ручка з двигуном. Фіг. 3. Обмежуюча рельєфна пластина. Фіг. 4. Процес деформації донорської ділянки шкіри. Фіг. 5. Процес деформації та зрізування тонкого рельєфного аутодермотрансплантата. Фіг. 6. Тонкий рельєфний аутодермотрансплантат. На фіг. 1. Механізм з'єднання з електродвигуном - 1, механізм трансформації обертового руху - 2, корпус - 3, напрямні плоского ножа - 4, плоский ніж - 5, тилова поверхня прозорої обмежуючої рельєфної пластини - 6, ріжучий край плоского ножа - 7, зріз А–А1 по штрих-лінії О– О1. На фіг. 2. Ручка з електродвигуном - 8, механізм з'єднання - 9. На фіг. 3. Зріз А-А1 по штрих-лінії О–О1. Тилова поверхня прозорої обмежуючої рельєфної пластини - 6, простір між деформаційними виступами - 10, правий і лівий обмежуючі виступи 11, 12, деформуючий виступ - 13. На фіг. 4. Зріз А-А1 по штрих лінії О-О1. Тилова поверхня прозорої обмежуючої рельєфної пластини із збільшуючим ефектом - 6, деформуючий виступ робочої поверхні прозорої обмежуючої рельєфної пластини - 13, основа технологічної пластини - 14, робоча рельєфна поверхня технологічної пластини -15, шар вазелінової олії - 16, лінія відрізування - 17, 1 UA 105242 U 5 10 15 20 деформований дермальний шар -18, деформований епідермальний шар - 19, підшкірно жировий шар шкіри - 20. На фіг. 5. Тилова поверхня прозорої обмежуючої пластини - 6, ріжучий край плоского ножа 7, простір між деформаційними виступами - 10, правий обмежуючий виступ -11, лівий обмежуючий виступ - 12, деформуючий виступ робочої поверхні - 13, основа технологічної пластини - 14. На фіг. 6. Епідермальна поверхня середнього рельєфного аутодермотрансплантата - 21, дермальний виступ - 22, дермальна поверхня тонкого рельєфного аутодермотрансплантата 23. Дерматом працює наступним чином: після обробки донорської ділянки одним із способів, донорську ділянку шкіри покривають тонким шаром вазелінової олії, дерматом з плоским ножем прикладають до донорської шкіри під кутом 40°, притискуючи, пересувають дерматом по донорській ділянці шкіри, при цьому обмежувальна пластина з виступами, що знаходиться перед плоским ножем, деформує шкіру згідно з виступами і при просуванні дерматома відбувається зрізування над виступами рельєфного аутодермотрансплантата. Отриманий аутодермотрансплантат з дермальними виступами може бути використаний на покриттях великих ранових поверхонь, час приживлення значно скорочується за рахунок рельєфних, лінійних виступів. Джерело інформації: Патент UA32875, МПК А61В 17/322. Дерматом / Ковальчук А.О. (UA). - № 2007 12519; заявл. 12.11.07; опубл. 10.06.08. Бюл. № 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Дерматом для зрізування тонкого рельєфного аутодермотрансплантата, що містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж на рухомій основі, фіксовану до корпусу обмежуючу пластину з деформуючими виступами на робочій поверхні, який відрізняється тим, що на робочій поверхні прозорої обмежуючої пластини виконані деформуючі виступи висотою 0,2 мм, обмежуючі нерухомі виступи висотою 0,7 мм, тилова поверхня має напівциліндричну форму, напрямні плоского ножа, механізм трансформації руху, відстань між виступами на робочій поверхні обмежуючої пластини і гострим краєм плоского ножа 0,2 мм. 2 UA 105242 U 3 UA 105242 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
