Пристрій для захоплення вантажу

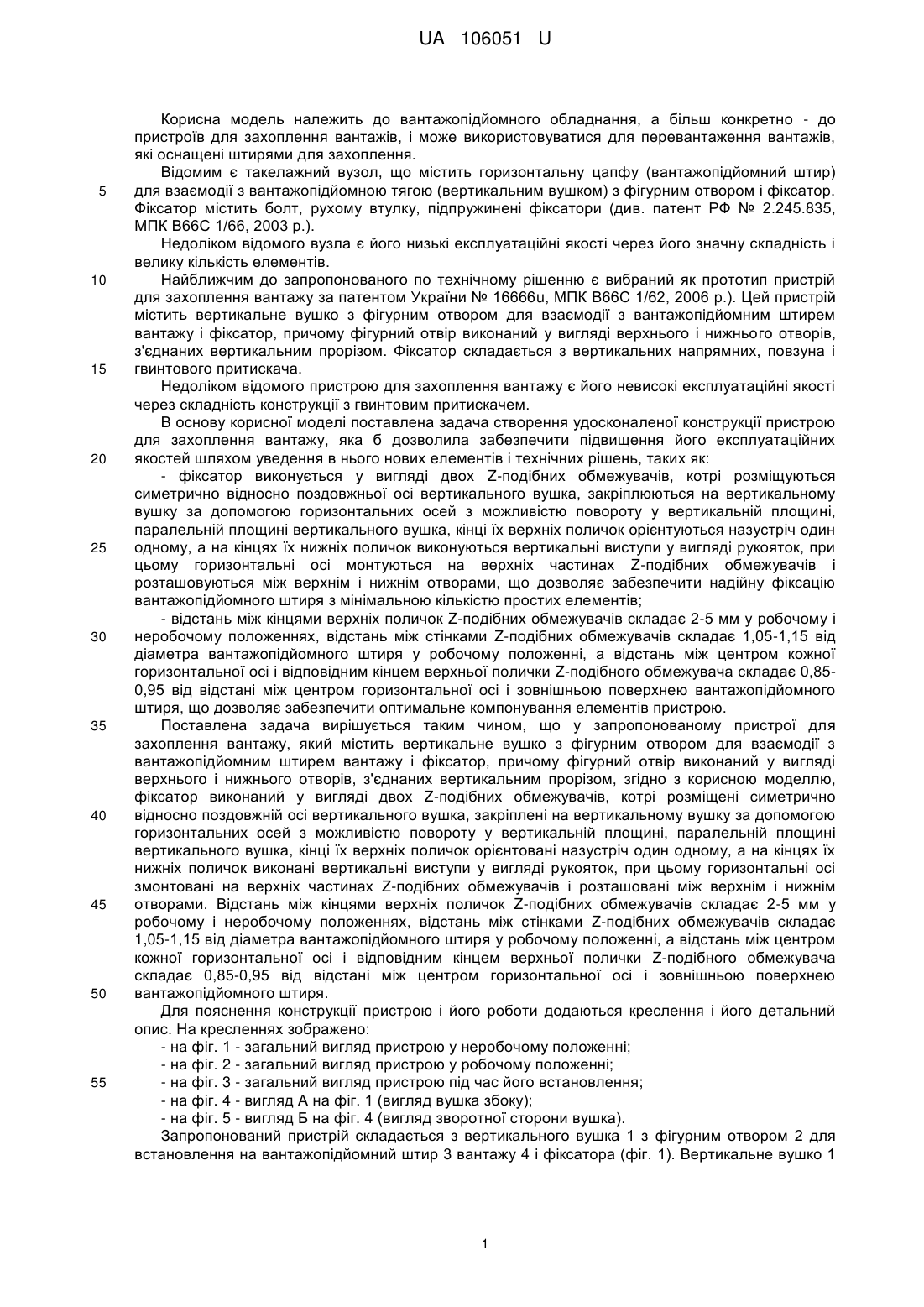

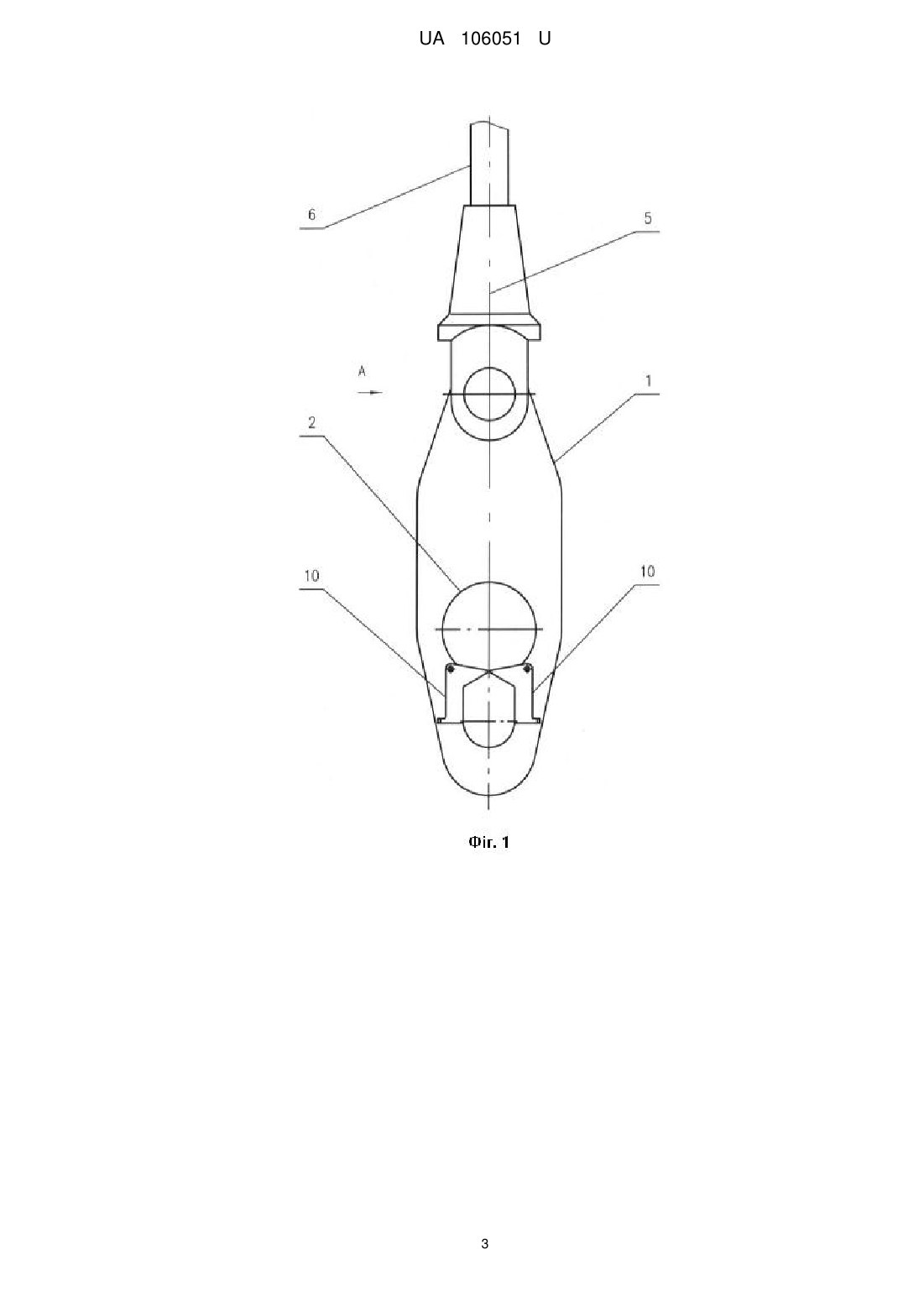

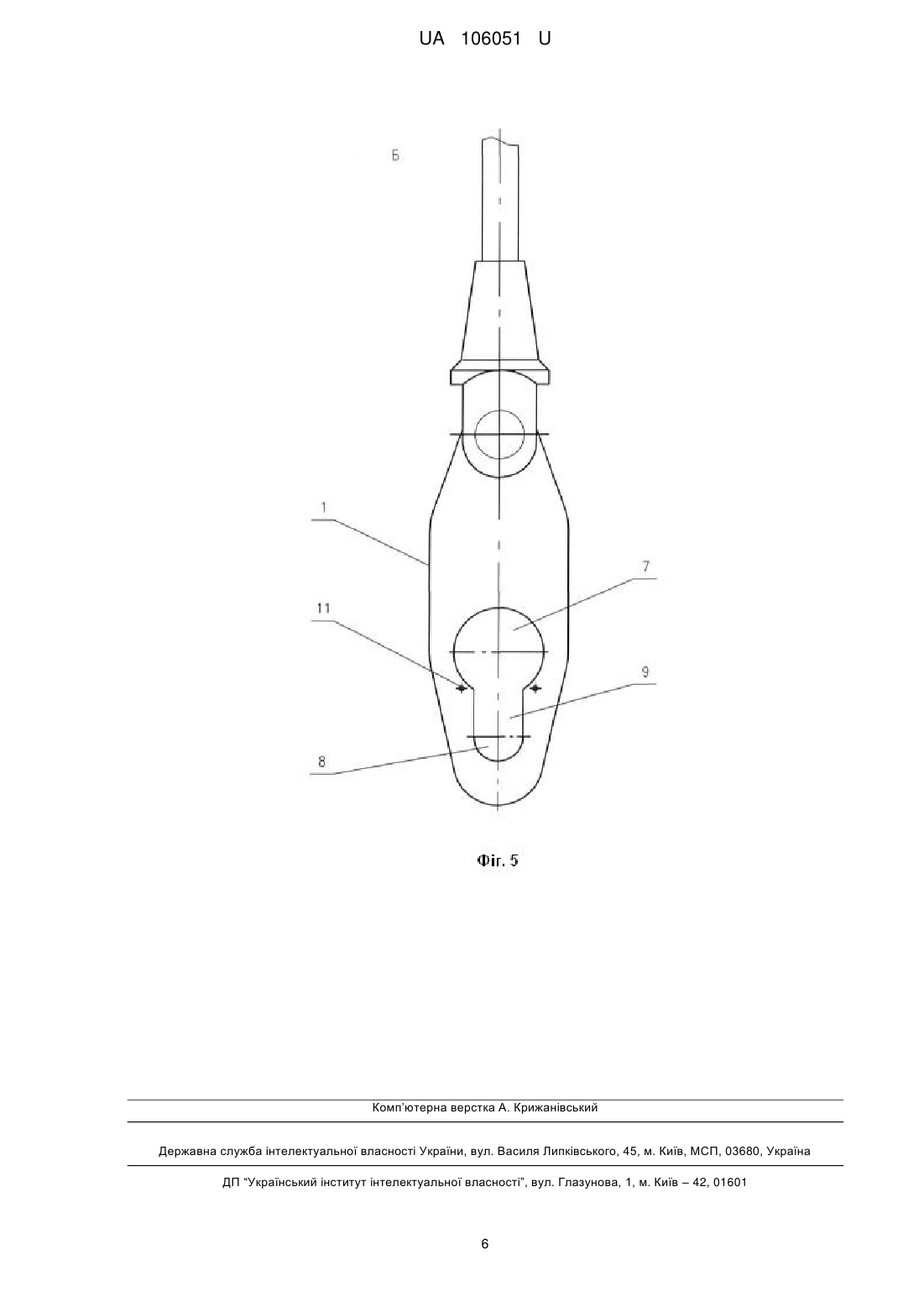

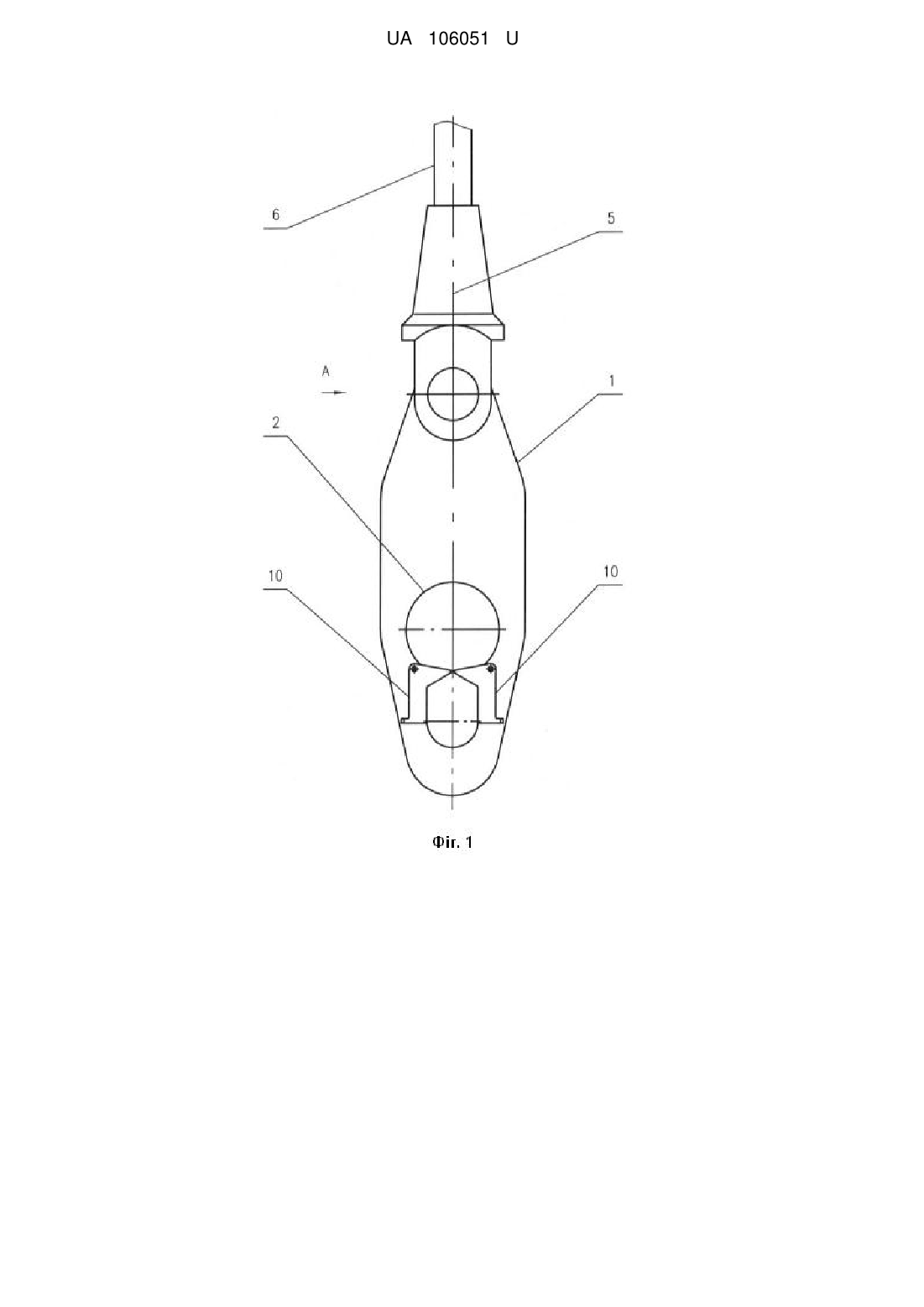

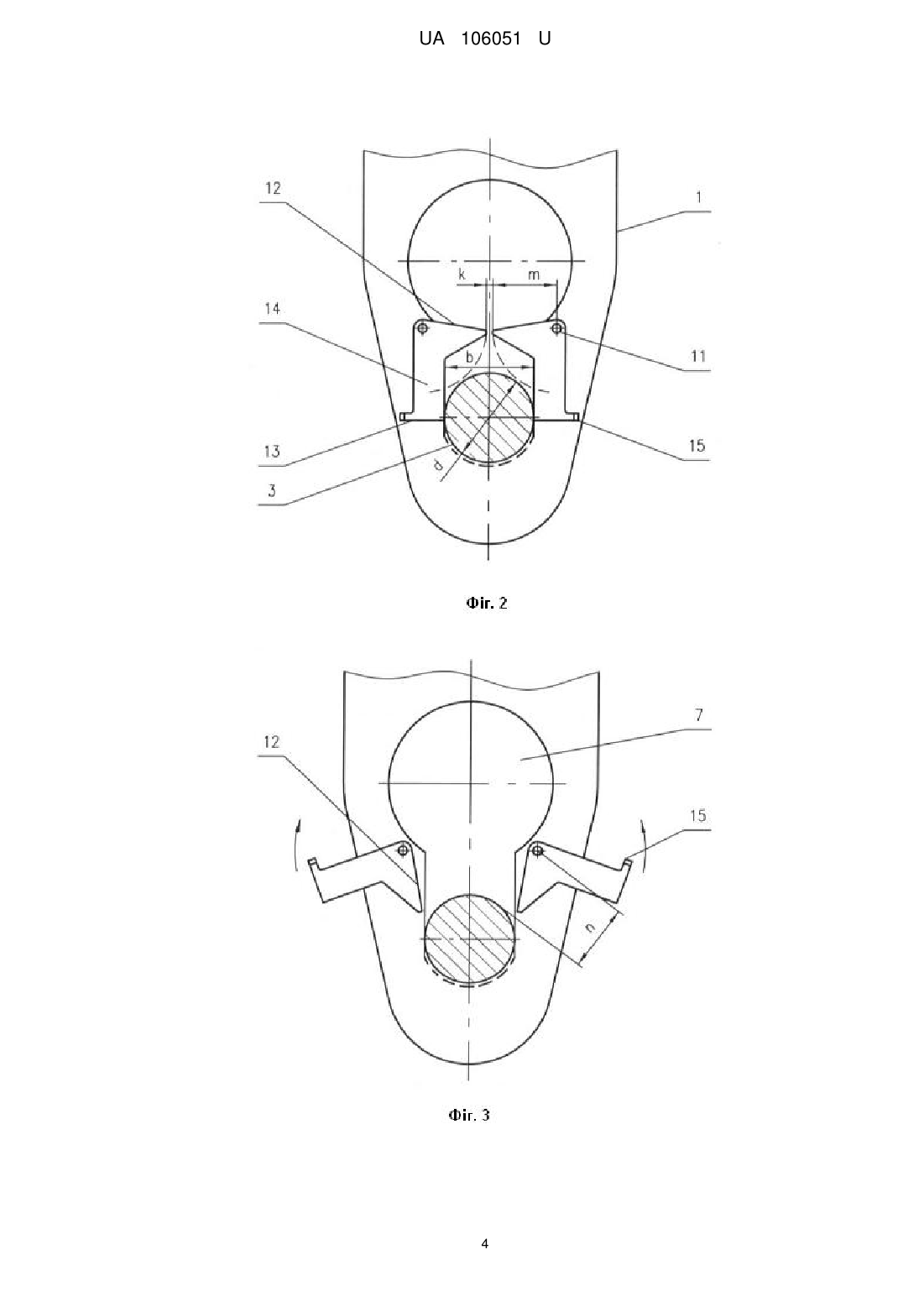

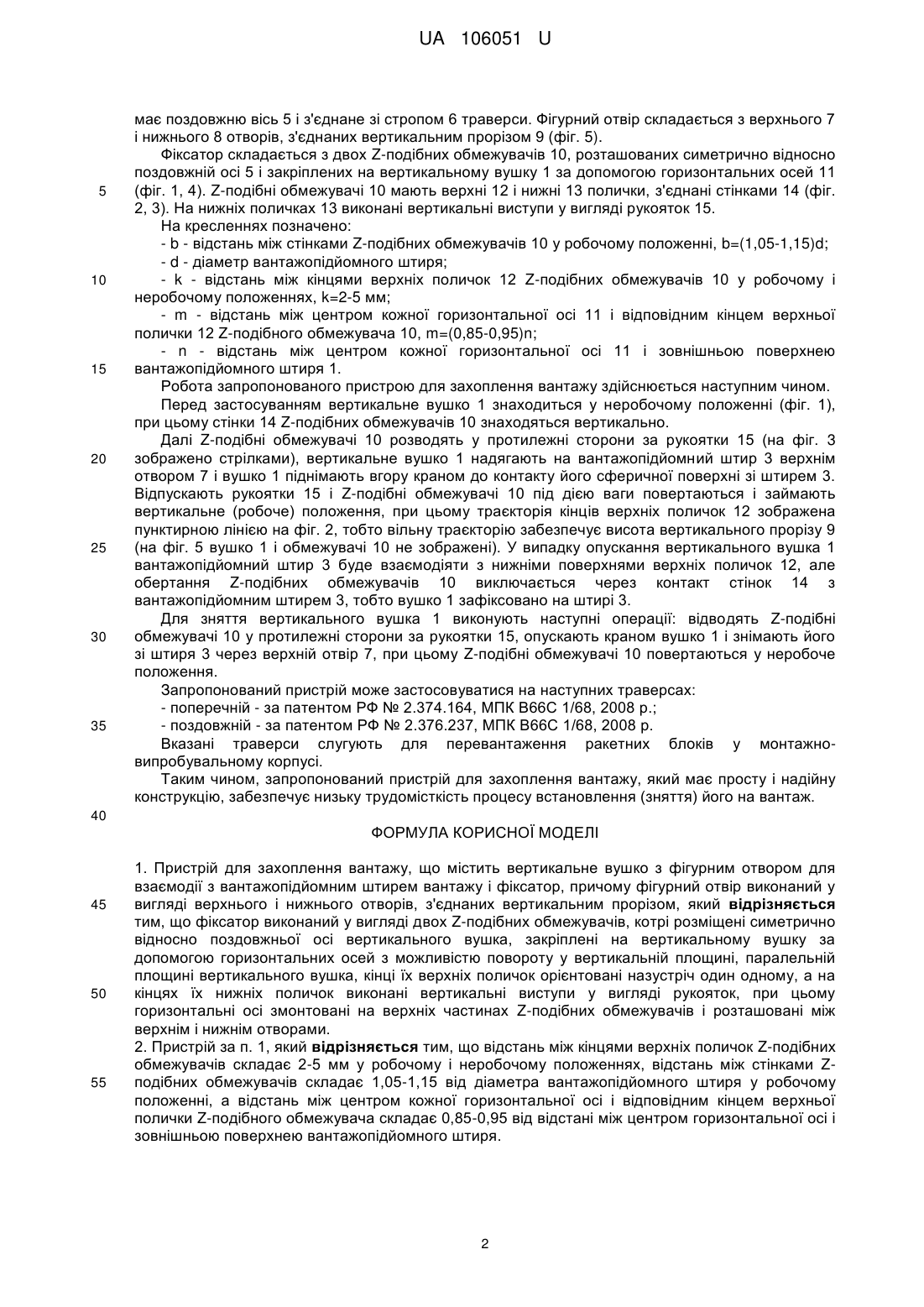

Реферат: Пристрій для захоплення вантажу містить вертикальне вушко з фігурним отвором для взаємодії з вантажопідйомним штирем вантажу і фіксатор. Фігурний отвір виконаний у вигляді верхнього і нижнього отворів, з'єднаних вертикальним прорізом. Фіксатор виконаний у вигляді двох Zподібних обмежувачів, котрі розміщені симетрично відносно поздовжньої осі вертикального вушка, закріплені на вертикальному вушку за допомогою горизонтальних осей з можливістю повороту у вертикальній площині, паралельній площині вертикального вушка. Кінці їх верхніх поличок орієнтовані назустріч один одному, а на кінцях їх нижніх поличок виконані вертикальні виступи у вигляді рукояток. При цьому горизонтальні осі змонтовані на верхніх частинах Zподібних обмежувачів і розташовані між верхнім і нижнім отворами. UA 106051 U (12) UA 106051 U UA 106051 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вантажопідйомного обладнання, а більш конкретно - до пристроїв для захоплення вантажів, і може використовуватися для перевантаження вантажів, які оснащені штирями для захоплення. Відомим є такелажний вузол, що містить горизонтальну цапфу (вантажопідйомний штир) для взаємодії з вантажопідйомною тягою (вертикальним вушком) з фігурним отвором і фіксатор. Фіксатор містить болт, рухому втулку, підпружинені фіксатори (див. патент РФ № 2.245.835, МПК В66С 1/66, 2003 р.). Недоліком відомого вузла є його низькі експлуатаційні якості через його значну складність і велику кількість елементів. Найближчим до запропонованого по технічному рішенню є вибраний як прототип пристрій для захоплення вантажу за патентом України № 16666u, МПК В66С 1/62, 2006 р.). Цей пристрій містить вертикальне вушко з фігурним отвором для взаємодії з вантажопідйомним штирем вантажу і фіксатор, причому фігурний отвір виконаний у вигляді верхнього і нижнього отворів, з'єднаних вертикальним прорізом. Фіксатор складається з вертикальних напрямних, повзуна і гвинтового притискача. Недоліком відомого пристрою для захоплення вантажу є його невисокі експлуатаційні якості через складність конструкції з гвинтовим притискачем. В основу корисної моделі поставлена задача створення удосконаленої конструкції пристрою для захоплення вантажу, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: - фіксатор виконується у вигляді двох Z-подібних обмежувачів, котрі розміщуються симетрично відносно поздовжньої осі вертикального вушка, закріплюються на вертикальному вушку за допомогою горизонтальних осей з можливістю повороту у вертикальній площині, паралельній площині вертикального вушка, кінці їх верхніх поличок орієнтуються назустріч один одному, а на кінцях їх нижніх поличок виконуються вертикальні виступи у вигляді рукояток, при цьому горизонтальні осі монтуються на верхніх частинах Z-подібних обмежувачів і розташовуються між верхнім і нижнім отворами, що дозволяє забезпечити надійну фіксацію вантажопідйомного штиря з мінімальною кількістю простих елементів; - відстань між кінцями верхніх поличок Z-подібних обмежувачів складає 2-5 мм у робочому і неробочому положеннях, відстань між стінками Z-подібних обмежувачів складає 1,05-1,15 від діаметра вантажопідйомного штиря у робочому положенні, а відстань між центром кожної горизонтальної осі і відповідним кінцем верхньої полички Z-подібного обмежувача складає 0,850,95 від відстані між центром горизонтальної осі і зовнішньою поверхнею вантажопідйомного штиря, що дозволяє забезпечити оптимальне компонування елементів пристрою. Поставлена задача вирішується таким чином, що у запропонованому пристрої для захоплення вантажу, який містить вертикальне вушко з фігурним отвором для взаємодії з вантажопідйомним штирем вантажу і фіксатор, причому фігурний отвір виконаний у вигляді верхнього і нижнього отворів, з'єднаних вертикальним прорізом, згідно з корисною моделлю, фіксатор виконаний у вигляді двох Z-подібних обмежувачів, котрі розміщені симетрично відносно поздовжній осі вертикального вушка, закріплені на вертикальному вушку за допомогою горизонтальних осей з можливістю повороту у вертикальній площині, паралельній площині вертикального вушка, кінці їх верхніх поличок орієнтовані назустріч один одному, а на кінцях їх нижніх поличок виконані вертикальні виступи у вигляді рукояток, при цьому горизонтальні осі змонтовані на верхніх частинах Z-подібних обмежувачів і розташовані між верхнім і нижнім отворами. Відстань між кінцями верхніх поличок Z-подібних обмежувачів складає 2-5 мм у робочому і неробочому положеннях, відстань між стінками Z-подібних обмежувачів складає 1,05-1,15 від діаметра вантажопідйомного штиря у робочому положенні, а відстань між центром кожної горизонтальної осі і відповідним кінцем верхньої полички Z-подібного обмежувача складає 0,85-0,95 від відстані між центром горизонтальної осі і зовнішньою поверхнею вантажопідйомного штиря. Для пояснення конструкції пристрою і його роботи додаються креслення і його детальний опис. На кресленнях зображено: - на фіг. 1 - загальний вигляд пристрою у неробочому положенні; - на фіг. 2 - загальний вигляд пристрою у робочому положенні; - на фіг. 3 - загальний вигляд пристрою під час його встановлення; - на фіг. 4 - вигляд А на фіг. 1 (вигляд вушка збоку); - на фіг. 5 - вигляд Б на фіг. 4 (вигляд зворотної сторони вушка). Запропонований пристрій складається з вертикального вушка 1 з фігурним отвором 2 для встановлення на вантажопідйомний штир 3 вантажу 4 і фіксатора (фіг. 1). Вертикальне вушко 1 1 UA 106051 U 5 10 15 20 25 30 35 має поздовжню вісь 5 і з'єднане зі стропом 6 траверси. Фігурний отвір складається з верхнього 7 і нижнього 8 отворів, з'єднаних вертикальним прорізом 9 (фіг. 5). Фіксатор складається з двох Z-подібних обмежувачів 10, розташованих симетрично відносно поздовжній осі 5 і закріплених на вертикальному вушку 1 за допомогою горизонтальних осей 11 (фіг. 1, 4). Z-подібні обмежувачі 10 мають верхні 12 і нижні 13 полички, з'єднані стінками 14 (фіг. 2, 3). На нижніх поличках 13 виконані вертикальні виступи у вигляді рукояток 15. На кресленнях позначено: - b - відстань між стінками Z-подібних обмежувачів 10 у робочому положенні, b=(1,05-1,15)d; - d - діаметр вантажопідйомного штиря; - k - відстань між кінцями верхніх поличок 12 Z-подібних обмежувачів 10 у робочому і неробочому положеннях, k=2-5 мм; - m - відстань між центром кожної горизонтальної осі 11 і відповідним кінцем верхньої полички 12 Z-подібного обмежувача 10, m=(0,85-0,95)n; - n - відстань між центром кожної горизонтальної осі 11 і зовнішньою поверхнею вантажопідйомного штиря 1. Робота запропонованого пристрою для захоплення вантажу здійснюється наступним чином. Перед застосуванням вертикальне вушко 1 знаходиться у неробочому положенні (фіг. 1), при цьому стінки 14 Z-подібних обмежувачів 10 знаходяться вертикально. Далі Z-подібні обмежувачі 10 розводять у протилежні сторони за рукоятки 15 (на фіг. 3 зображено стрілками), вертикальне вушко 1 надягають на вантажопідйомний штир 3 верхнім отвором 7 і вушко 1 піднімають вгору краном до контакту його сферичної поверхні зі штирем 3. Відпускають рукоятки 15 і Z-подібні обмежувачі 10 під дією ваги повертаються і займають вертикальне (робоче) положення, при цьому траєкторія кінців верхніх поличок 12 зображена пунктирною лінією на фіг. 2, тобто вільну траєкторію забезпечує висота вертикального прорізу 9 (на фіг. 5 вушко 1 і обмежувачі 10 не зображені). У випадку опускання вертикального вушка 1 вантажопідйомний штир 3 буде взаємодіяти з нижніми поверхнями верхніх поличок 12, але обертання Z-подібних обмежувачів 10 виключається через контакт стінок 14 з вантажопідйомним штирем 3, тобто вушко 1 зафіксовано на штирі 3. Для зняття вертикального вушка 1 виконують наступні операції: відводять Z-подібні обмежувачі 10 у протилежні сторони за рукоятки 15, опускають краном вушко 1 і знімають його зі штиря 3 через верхній отвір 7, при цьому Z-подібні обмежувачі 10 повертаються у неробоче положення. Запропонований пристрій може застосовуватися на наступних траверсах: - поперечній - за патентом РФ № 2.374.164, МПК В66С 1/68, 2008 р.; - поздовжній - за патентом РФ № 2.376.237, МПК В66С 1/68, 2008 р. Вказані траверси слугують для перевантаження ракетних блоків у монтажновипробувальному корпусі. Таким чином, запропонований пристрій для захоплення вантажу, який має просту і надійну конструкцію, забезпечує низьку трудомісткість процесу встановлення (зняття) його на вантаж. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Пристрій для захоплення вантажу, що містить вертикальне вушко з фігурним отвором для взаємодії з вантажопідйомним штирем вантажу і фіксатор, причому фігурний отвір виконаний у вигляді верхнього і нижнього отворів, з'єднаних вертикальним прорізом, який відрізняється тим, що фіксатор виконаний у вигляді двох Z-подібних обмежувачів, котрі розміщені симетрично відносно поздовжньої осі вертикального вушка, закріплені на вертикальному вушку за допомогою горизонтальних осей з можливістю повороту у вертикальній площині, паралельній площині вертикального вушка, кінці їх верхніх поличок орієнтовані назустріч один одному, а на кінцях їх нижніх поличок виконані вертикальні виступи у вигляді рукояток, при цьому горизонтальні осі змонтовані на верхніх частинах Z-подібних обмежувачів і розташовані між верхнім і нижнім отворами. 2. Пристрій за п. 1, який відрізняється тим, що відстань між кінцями верхніх поличок Z-подібних обмежувачів складає 2-5 мм у робочому і неробочому положеннях, відстань між стінками Zподібних обмежувачів складає 1,05-1,15 від діаметра вантажопідйомного штиря у робочому положенні, а відстань між центром кожної горизонтальної осі і відповідним кінцем верхньої полички Z-подібного обмежувача складає 0,85-0,95 від відстані між центром горизонтальної осі і зовнішньою поверхнею вантажопідйомного штиря. 2 UA 106051 U 3 UA 106051 U 4 UA 106051 U 5 UA 106051 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
