Пристрій для підключення живлення у плівкових системах “тепла підлога”

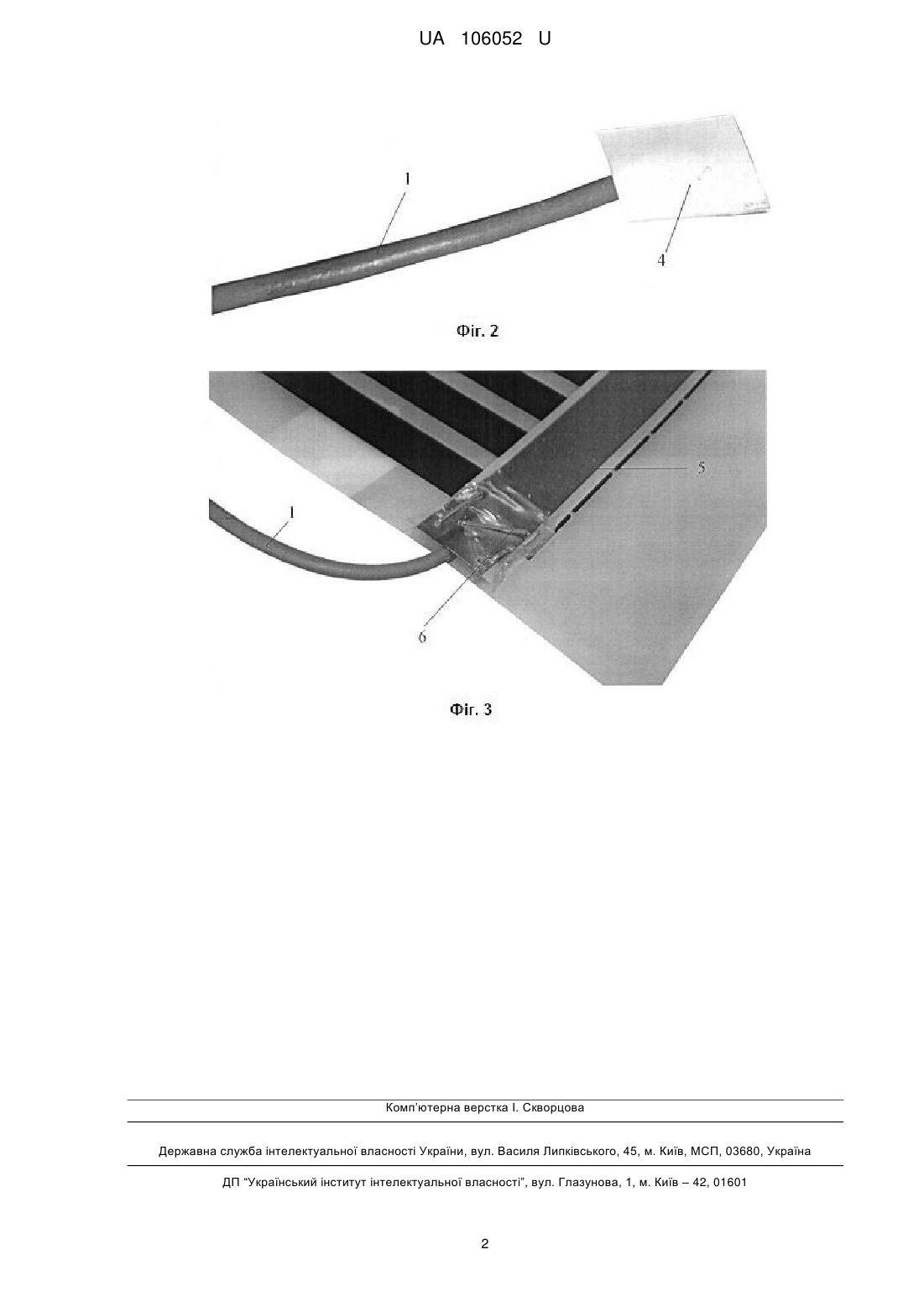

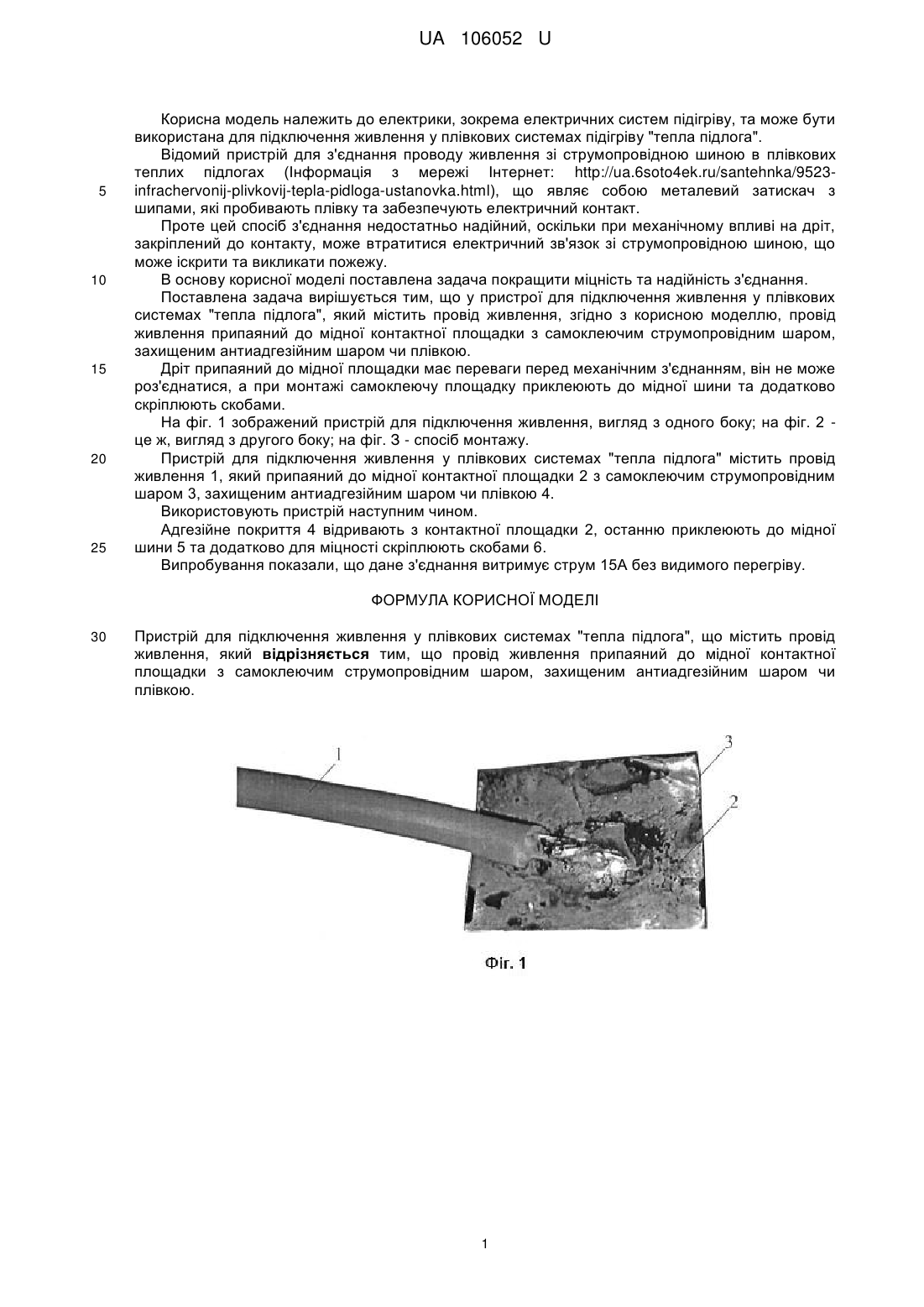

Реферат: Пристрій для підключення живлення у плівкових системах "тепла підлога" містить провід живлення, припаяний до мідної контактної площадки з самоклеючим струмопровідним шаром, захищеним антиадгезійним шаром чи плівкою. UA 106052 U (54) ПРИСТРІЙ ДЛЯ ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ У ПЛІВКОВИХ СИСТЕМАХ "ТЕПЛА ПІДЛОГА" UA 106052 U UA 106052 U 5 10 15 20 25 Корисна модель належить до електрики, зокрема електричних систем підігріву, та може бути використана для підключення живлення у плівкових системах підігріву "тепла підлога". Відомий пристрій для з'єднання проводу живлення зі струмопровідною шиною в плівкових теплих підлогах (Інформація з мережі Інтернет: http://ua.6soto4ek.ru/santehnka/9523infrachervonij-plivkovij-tepla-pidloga-ustanovka.html), що являє собою металевий затискач з шипами, які пробивають плівку та забезпечують електричний контакт. Проте цей спосіб з'єднання недостатньо надійний, оскільки при механічному впливі на дріт, закріплений до контакту, може втратитися електричний зв'язок зі струмопровідною шиною, що може іскрити та викликати пожежу. В основу корисної моделі поставлена задача покращити міцність та надійність з'єднання. Поставлена задача вирішується тим, що у пристрої для підключення живлення у плівкових системах "тепла підлога", який містить провід живлення, згідно з корисною моделлю, провід живлення припаяний до мідної контактної площадки з самоклеючим струмопровідним шаром, захищеним антиадгезійним шаром чи плівкою. Дріт припаяний до мідної площадки має переваги перед механічним з'єднанням, він не може роз'єднатися, а при монтажі самоклеючу площадку приклеюють до мідної шини та додатково скріплюють скобами. На фіг. 1 зображений пристрій для підключення живлення, вигляд з одного боку; на фіг. 2 це ж, вигляд з другого боку; на фіг. З - спосіб монтажу. Пристрій для підключення живлення у плівкових системах "тепла підлога" містить провід живлення 1, який припаяний до мідної контактної площадки 2 з самоклеючим струмопровідним шаром 3, захищеним антиадгезійним шаром чи плівкою 4. Використовують пристрій наступним чином. Адгезійне покриття 4 відривають з контактної площадки 2, останню приклеюють до мідної шини 5 та додатково для міцності скріплюють скобами 6. Випробування показали, що дане з'єднання витримує струм 15А без видимого перегріву. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для підключення живлення у плівкових системах "тепла підлога", що містить провід живлення, який відрізняється тим, що провід живлення припаяний до мідної контактної площадки з самоклеючим струмопровідним шаром, захищеним антиадгезійним шаром чи плівкою. 1 UA 106052 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
