Пристрій гусарова для дозування побутової монтажної піни

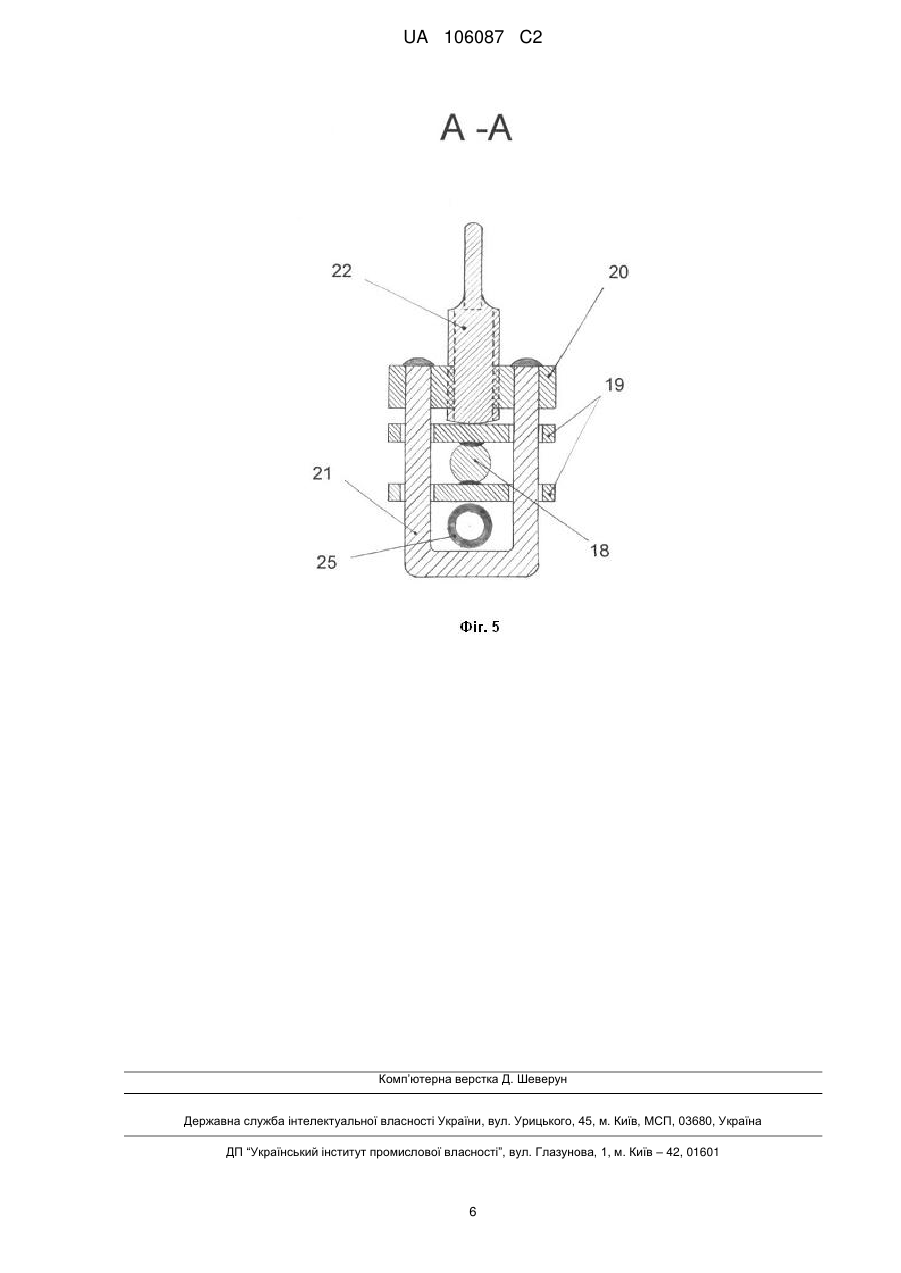

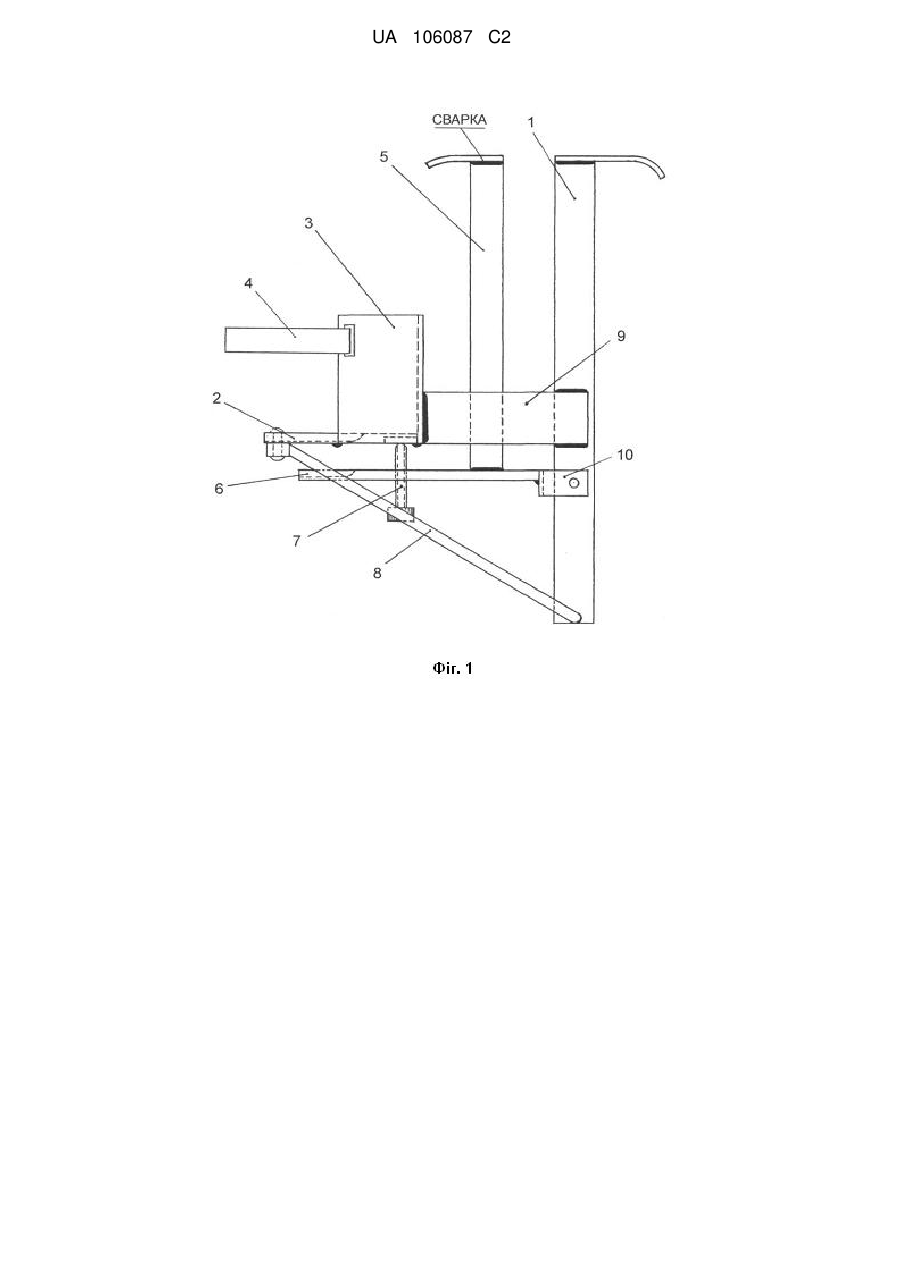

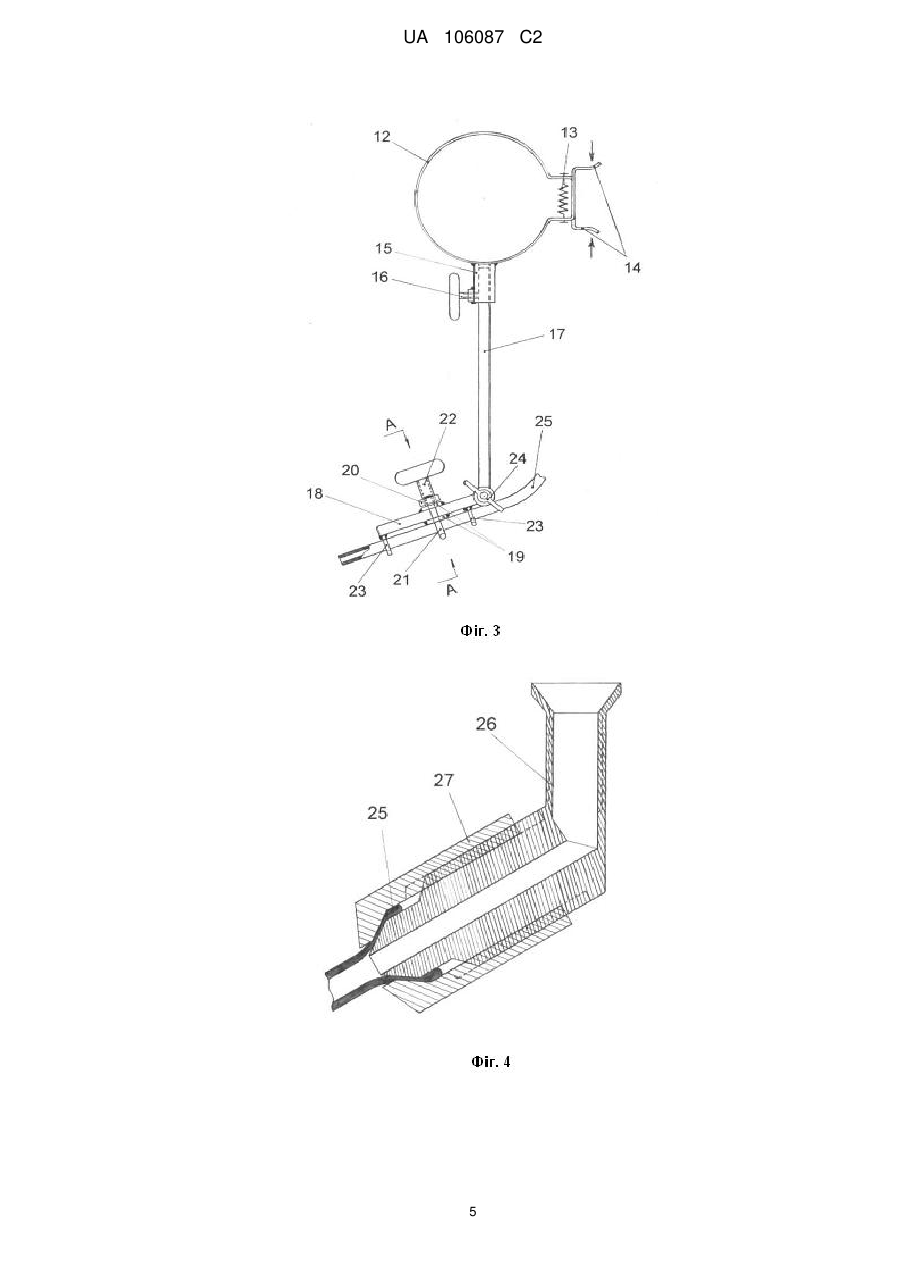

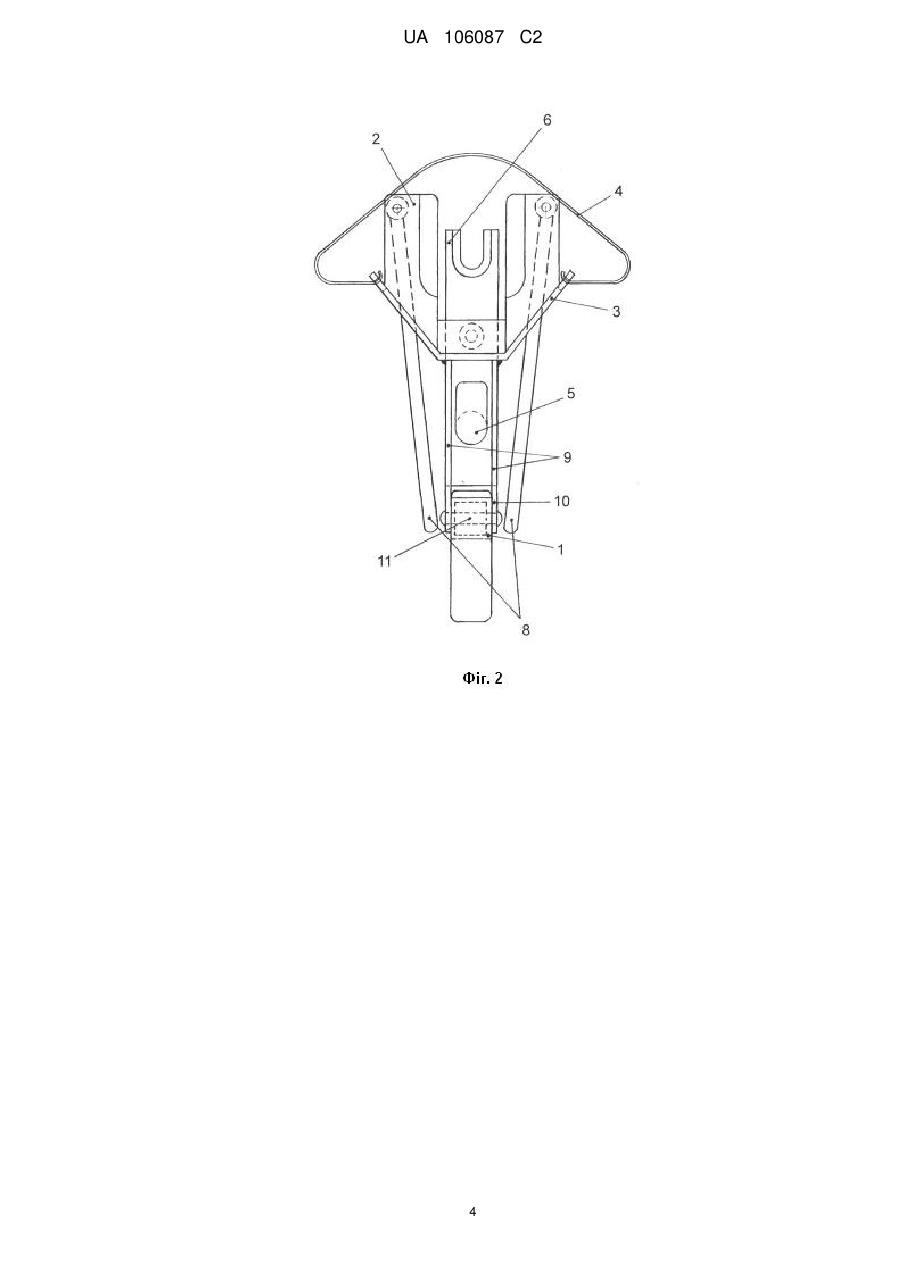

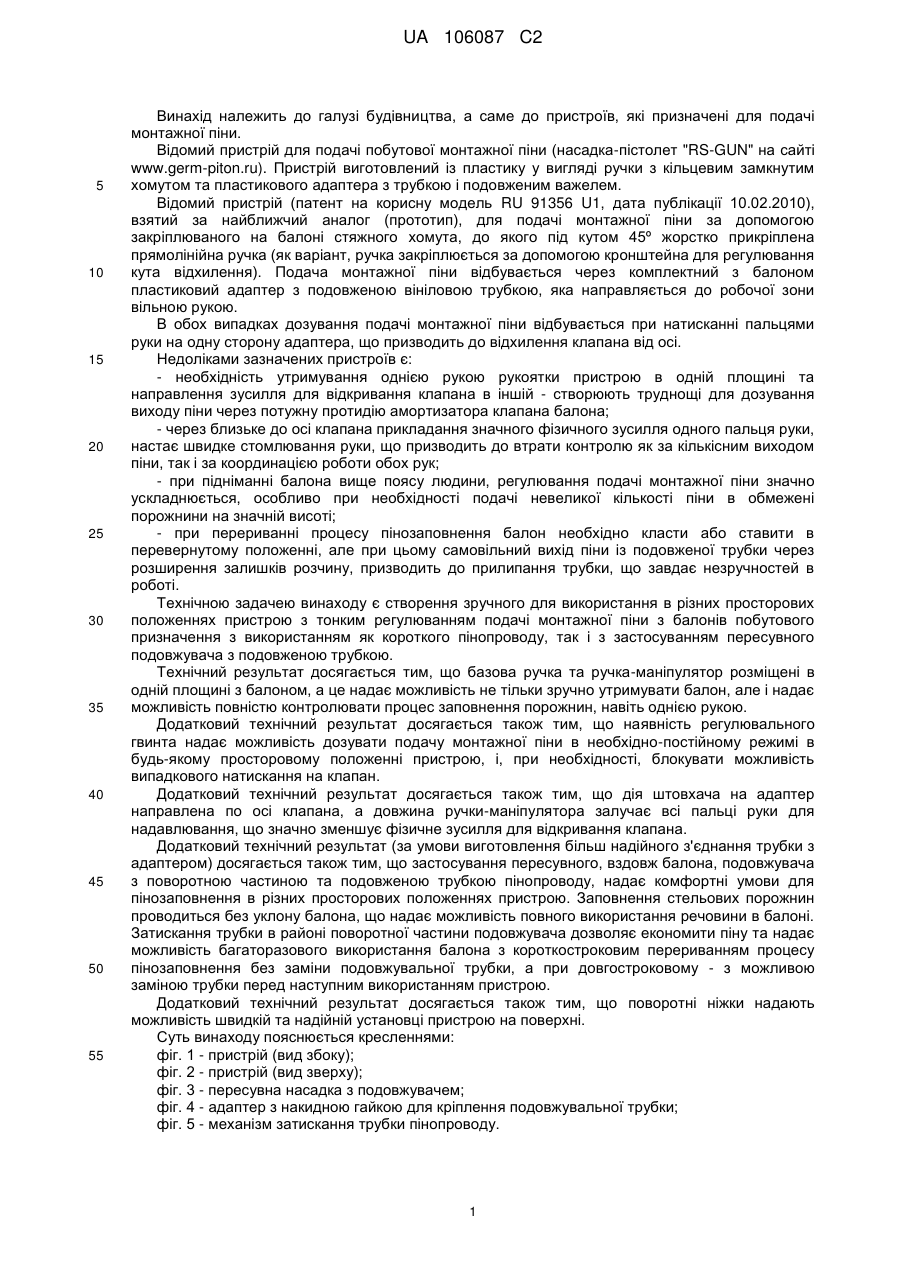

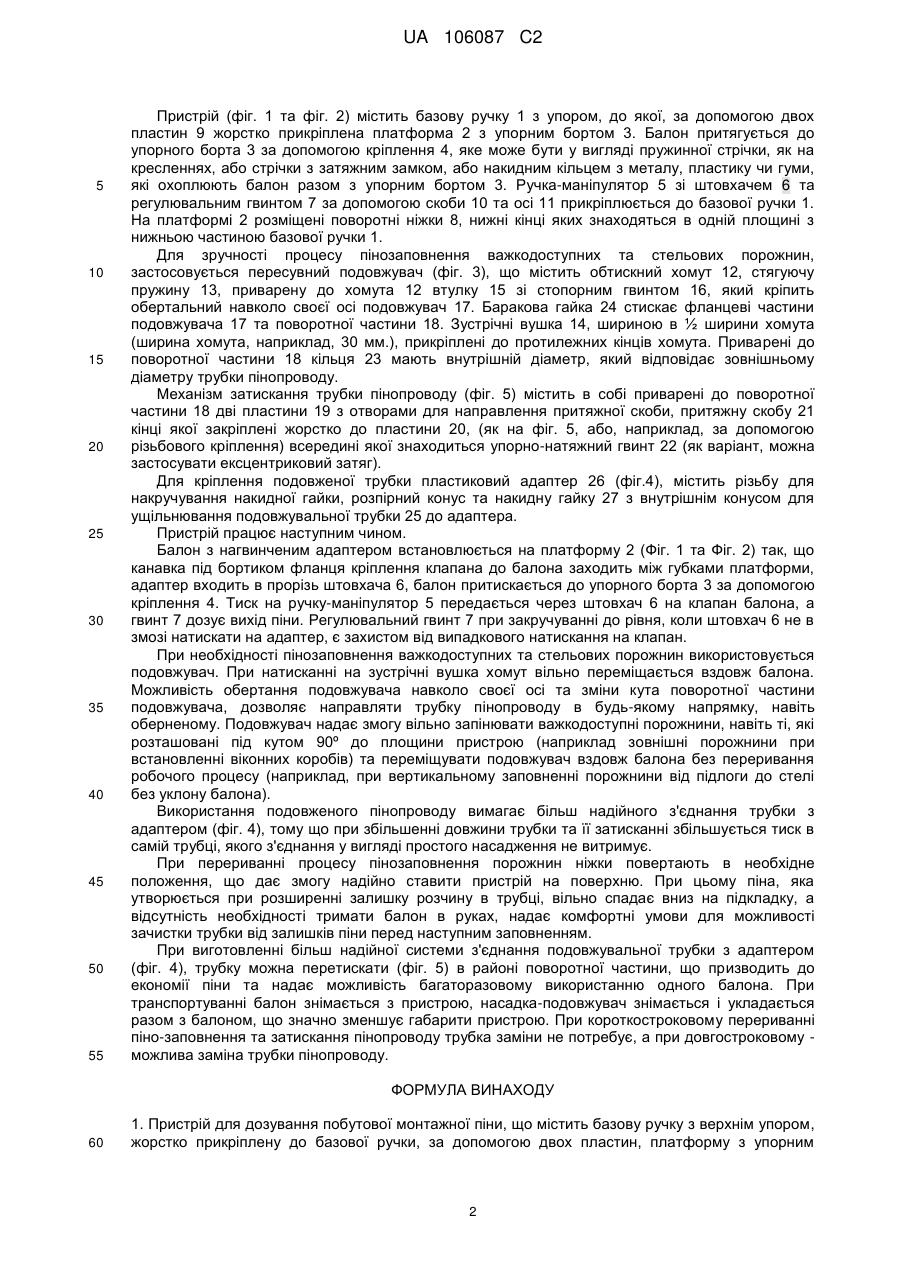

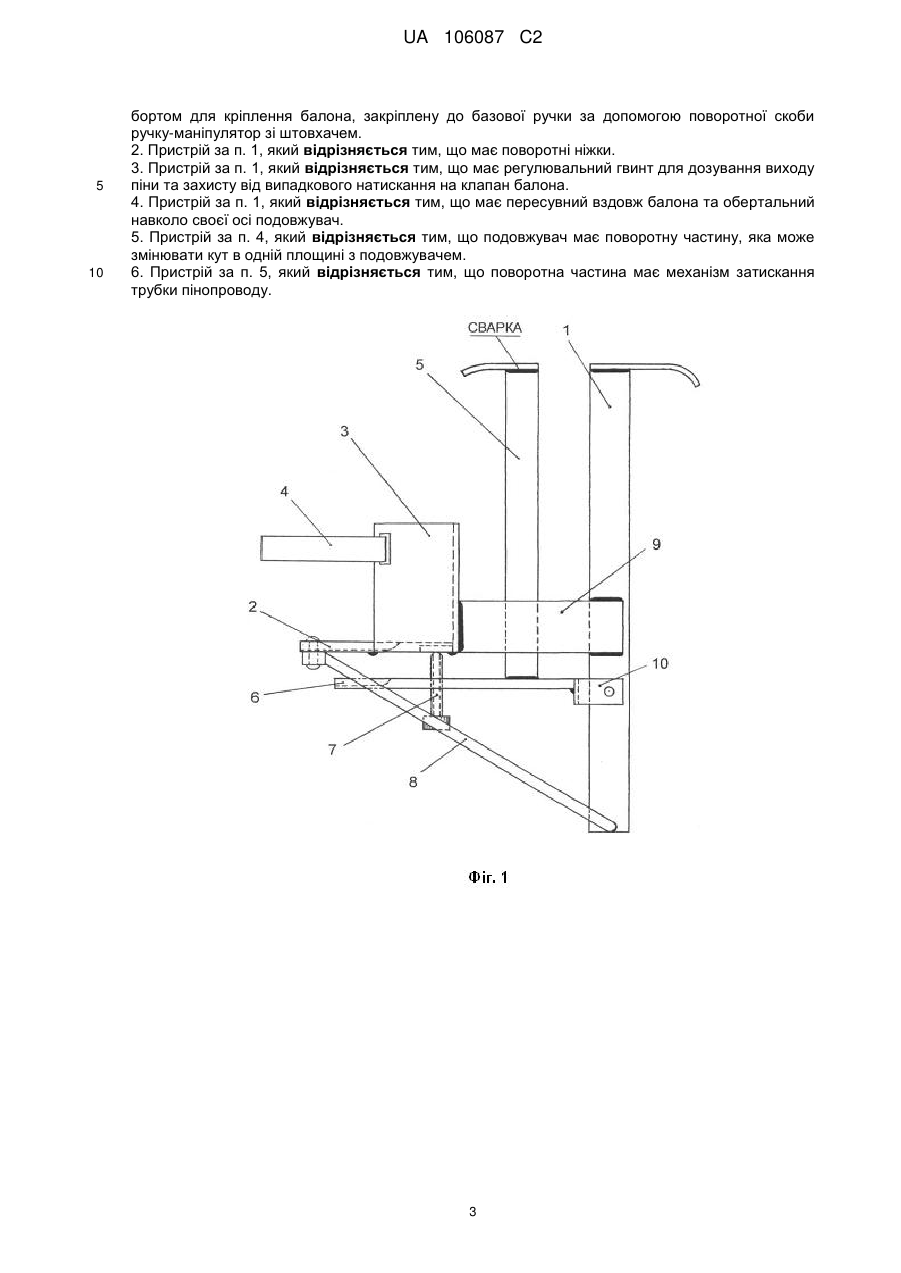

Реферат: Винахід належить до пристроїв для дозування монтажної піни. Пристрій для дозування побутової монтажної піни має базову ручку з верхнім упором для руки та жорстко, за допомогою двох пластин, прикріплену до базової ручки платформу з упорним бортом, до якого притягається балон з монтажною піною побутового призначення. Ручкаманіпулятор зі штовхачем, що приєднується до базової ручки поворотною скобою, передає навантаження від руки на адаптер, відкриваючи клапан балона. Регулювальний гвинт дозує вихід піни в необхідно-постійному об'ємі і, при необхідності, запобігає випадковому натисканню на клапан. Закріплені на платформі поворотні ніжки дозволяють надійно ставити пристрій на поверхні. Для заповнення стельових та важкодоступних порожнин застосовується пересувний, вздовж балона, стягнутий пружиною хомут з подовжувачем і поворотною частиною та подовженою трубкою пінопроводу. При використанні подовжувача трубка пінопроводу повинна закріплюватися до адаптера з ущільненням, наприклад, накидною гайкою. Для запобігання втратам піни при перериванні пінозаповнення і транспортуванні пристрою, вихідна частина подовженої трубки пінопроводу затискається. Пристрій дає можливість роботи з монтажною піною побутового призначення на рівні з професійними пістолетами для монтажної піни, а в деяких випадках і має переваги. UA 106087 C2 (12) UA 106087 C2 UA 106087 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі будівництва, а саме до пристроїв, які призначені для подачі монтажної піни. Відомий пристрій для подачі побутової монтажної піни (насадка-пістолет "RS-GUN" на сайті www.germ-piton.ru). Пристрій виготовлений із пластику у вигляді ручки з кільцевим замкнутим хомутом та пластикового адаптера з трубкою і подовженим важелем. Відомий пристрій (патент на корисну модель RU 91356 U1, дата публікації 10.02.2010), взятий за найближчий аналог (прототип), для подачі монтажної піни за допомогою закріплюваного на балоні стяжного хомута, до якого під кутом 45º жорстко прикріплена прямолінійна ручка (як варіант, ручка закріплюється за допомогою кронштейна для регулювання кута відхилення). Подача монтажної піни відбувається через комплектний з балоном пластиковий адаптер з подовженою вініловою трубкою, яка направляється до робочої зони вільною рукою. В обох випадках дозування подачі монтажної піни відбувається при натисканні пальцями руки на одну сторону адаптера, що призводить до відхилення клапана від осі. Недоліками зазначених пристроїв є: - необхідність утримування однією рукою рукоятки пристрою в одній площині та направлення зусилля для відкривання клапана в іншій - створюють труднощі для дозування виходу піни через потужну протидію амортизатора клапана балона; - через близьке до осі клапана прикладання значного фізичного зусилля одного пальця руки, настає швидке стомлювання руки, що призводить до втрати контролю як за кількісним виходом піни, так і за координацією роботи обох рук; - при підніманні балона вище поясу людини, регулювання подачі монтажної піни значно ускладнюється, особливо при необхідності подачі невеликої кількості піни в обмежені порожнини на значній висоті; - при перериванні процесу пінозаповнення балон необхідно класти або ставити в перевернутому положенні, але при цьому самовільний вихід піни із подовженої трубки через розширення залишків розчину, призводить до прилипання трубки, що завдає незручностей в роботі. Технічною задачею винаходу є створення зручного для використання в різних просторових положеннях пристрою з тонким регулюванням подачі монтажної піни з балонів побутового призначення з використанням як короткого пінопроводу, так і з застосуванням пересувного подовжувача з подовженою трубкою. Технічний результат досягається тим, що базова ручка та ручка-маніпулятор розміщені в одній площині з балоном, а це надає можливість не тільки зручно утримувати балон, але і надає можливість повністю контролювати процес заповнення порожнин, навіть однією рукою. Додатковий технічний результат досягається також тим, що наявність регулювального гвинта надає можливість дозувати подачу монтажної піни в необхідно-постійному режимі в будь-якому просторовому положенні пристрою, і, при необхідності, блокувати можливість випадкового натискання на клапан. Додатковий технічний результат досягається також тим, що дія штовхача на адаптер направлена по осі клапана, а довжина ручки-маніпулятора залучає всі пальці руки для надавлювання, що значно зменшує фізичне зусилля для відкривання клапана. Додатковий технічний результат (за умови виготовлення більш надійного з'єднання трубки з адаптером) досягається також тим, що застосування пересувного, вздовж балона, подовжувача з поворотною частиною та подовженою трубкою пінопроводу, надає комфортні умови для пінозаповнення в різних просторових положеннях пристрою. Заповнення стельових порожнин проводиться без уклону балона, що надає можливість повного використання речовини в балоні. Затискання трубки в районі поворотної частини подовжувача дозволяє економити піну та надає можливість багаторазового використання балона з короткостроковим перериванням процесу пінозаповнення без заміни подовжувальної трубки, а при довгостроковому - з можливою заміною трубки перед наступним використанням пристрою. Додатковий технічний результат досягається також тим, що поворотні ніжки надають можливість швидкій та надійній установці пристрою на поверхні. Суть винаходу пояснюється кресленнями: фіг. 1 - пристрій (вид збоку); фіг. 2 - пристрій (вид зверху); фіг. 3 - пересувна насадка з подовжувачем; фіг. 4 - адаптер з накидною гайкою для кріплення подовжувальної трубки; фіг. 5 - механізм затискання трубки пінопроводу. 1 UA 106087 C2 5 10 15 20 25 30 35 40 45 50 55 Пристрій (фіг. 1 та фіг. 2) містить базову ручку 1 з упором, до якої, за допомогою двох пластин 9 жорстко прикріплена платформа 2 з упорним бортом 3. Балон притягується до упорного борта 3 за допомогою кріплення 4, яке може бути у вигляді пружинної стрічки, як на кресленнях, або стрічки з затяжним замком, або накидним кільцем з металу, пластику чи гуми, які охоплюють балон разом з упорним бортом 3. Ручка-маніпулятор 5 зі штовхачем 6 та регулювальним гвинтом 7 за допомогою скоби 10 та осі 11 прикріплюється до базової ручки 1. На платформі 2 розміщені поворотні ніжки 8, нижні кінці яких знаходяться в одній площині з нижньою частиною базової ручки 1. Для зручності процесу пінозаповнення важкодоступних та стельових порожнин, застосовується пересувний подовжувач (фіг. 3), що містить обтискний хомут 12, стягуючу пружину 13, приварену до хомута 12 втулку 15 зі стопорним гвинтом 16, який кріпить обертальний навколо своєї осі подовжувач 17. Баракова гайка 24 стискає фланцеві частини подовжувача 17 та поворотної частини 18. Зустрічні вушка 14, шириною в ½ ширини хомута (ширина хомута, наприклад, 30 мм.), прикріплені до протилежних кінців хомута. Приварені до поворотної частини 18 кільця 23 мають внутрішній діаметр, який відповідає зовнішньому діаметру трубки пінопроводу. Механізм затискання трубки пінопроводу (фіг. 5) містить в собі приварені до поворотної частини 18 дві пластини 19 з отворами для направлення притяжної скоби, притяжну скобу 21 кінці якої закріплені жорстко до пластини 20, (як на фіг. 5, або, наприклад, за допомогою різьбового кріплення) всередині якої знаходиться упорно-натяжний гвинт 22 (як варіант, можна застосувати ексцентриковий затяг). Для кріплення подовженої трубки пластиковий адаптер 26 (фіг.4), містить різьбу для накручування накидної гайки, розпірний конус та накидну гайку 27 з внутрішнім конусом для ущільнювання подовжувальної трубки 25 до адаптера. Пристрій працює наступним чином. Балон з нагвинченим адаптером встановлюється на платформу 2 (Фіг. 1 та Фіг. 2) так, що канавка під бортиком фланця кріплення клапана до балона заходить між губками платформи, адаптер входить в прорізь штовхача 6, балон притискається до упорного борта 3 за допомогою кріплення 4. Тиск на ручку-маніпулятор 5 передається через штовхач 6 на клапан балона, а гвинт 7 дозує вихід піни. Регулювальний гвинт 7 при закручуванні до рівня, коли штовхач 6 не в змозі натискати на адаптер, є захистом від випадкового натискання на клапан. При необхідності пінозаповнення важкодоступних та стельових порожнин використовується подовжувач. При натисканні на зустрічні вушка хомут вільно переміщається вздовж балона. Можливість обертання подовжувача навколо своєї осі та зміни кута поворотної частини подовжувача, дозволяє направляти трубку пінопроводу в будь-якому напрямку, навіть оберненому. Подовжувач надає змогу вільно запінювати важкодоступні порожнини, навіть ті, які розташовані під кутом 90º до площини пристрою (наприклад зовнішні порожнини при встановленні віконних коробів) та переміщувати подовжувач вздовж балона без переривання робочого процесу (наприклад, при вертикальному заповненні порожнини від підлоги до стелі без уклону балона). Використання подовженого пінопроводу вимагає більш надійного з'єднання трубки з адаптером (фіг. 4), тому що при збільшенні довжини трубки та її затисканні збільшується тиск в самій трубці, якого з'єднання у вигляді простого насадження не витримує. При перериванні процесу пінозаповнення порожнин ніжки повертають в необхідне положення, що дає змогу надійно ставити пристрій на поверхню. При цьому піна, яка утворюється при розширенні залишку розчину в трубці, вільно спадає вниз на підкладку, а відсутність необхідності тримати балон в руках, надає комфортні умови для можливості зачистки трубки від залишків піни перед наступним заповненням. При виготовленні більш надійної системи з'єднання подовжувальної трубки з адаптером (фіг. 4), трубку можна перетискати (фіг. 5) в районі поворотної частини, що призводить до економії піни та надає можливість багаторазовому використанню одного балона. При транспортуванні балон знімається з пристрою, насадка-подовжувач знімається і укладається разом з балоном, що значно зменшує габарити пристрою. При короткостроковому перериванні піно-заповнення та затискання пінопроводу трубка заміни не потребує, а при довгостроковому можлива заміна трубки пінопроводу. ФОРМУЛА ВИНАХОДУ 60 1. Пристрій для дозування побутової монтажної піни, що містить базову ручку з верхнім упором, жорстко прикріплену до базової ручки, за допомогою двох пластин, платформу з упорним 2 UA 106087 C2 5 10 бортом для кріплення балона, закріплену до базової ручки за допомогою поворотної скоби ручку-маніпулятор зі штовхачем. 2. Пристрій за п. 1, який відрізняється тим, що має поворотні ніжки. 3. Пристрій за п. 1, який відрізняється тим, що має регулювальний гвинт для дозування виходу піни та захисту від випадкового натискання на клапан балона. 4. Пристрій за п. 1, який відрізняється тим, що має пересувний вздовж балона та обертальний навколо своєї осі подовжувач. 5. Пристрій за п. 4, який відрізняється тим, що подовжувач має поворотну частину, яка може змінювати кут в одній площині з подовжувачем. 6. Пристрій за п. 5, який відрізняється тим, що поворотна частина має механізм затискання трубки пінопроводу. 3 UA 106087 C2 4 UA 106087 C2 5 UA 106087 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
