Переносний столик для ноутбука або планшетного комп’ютера

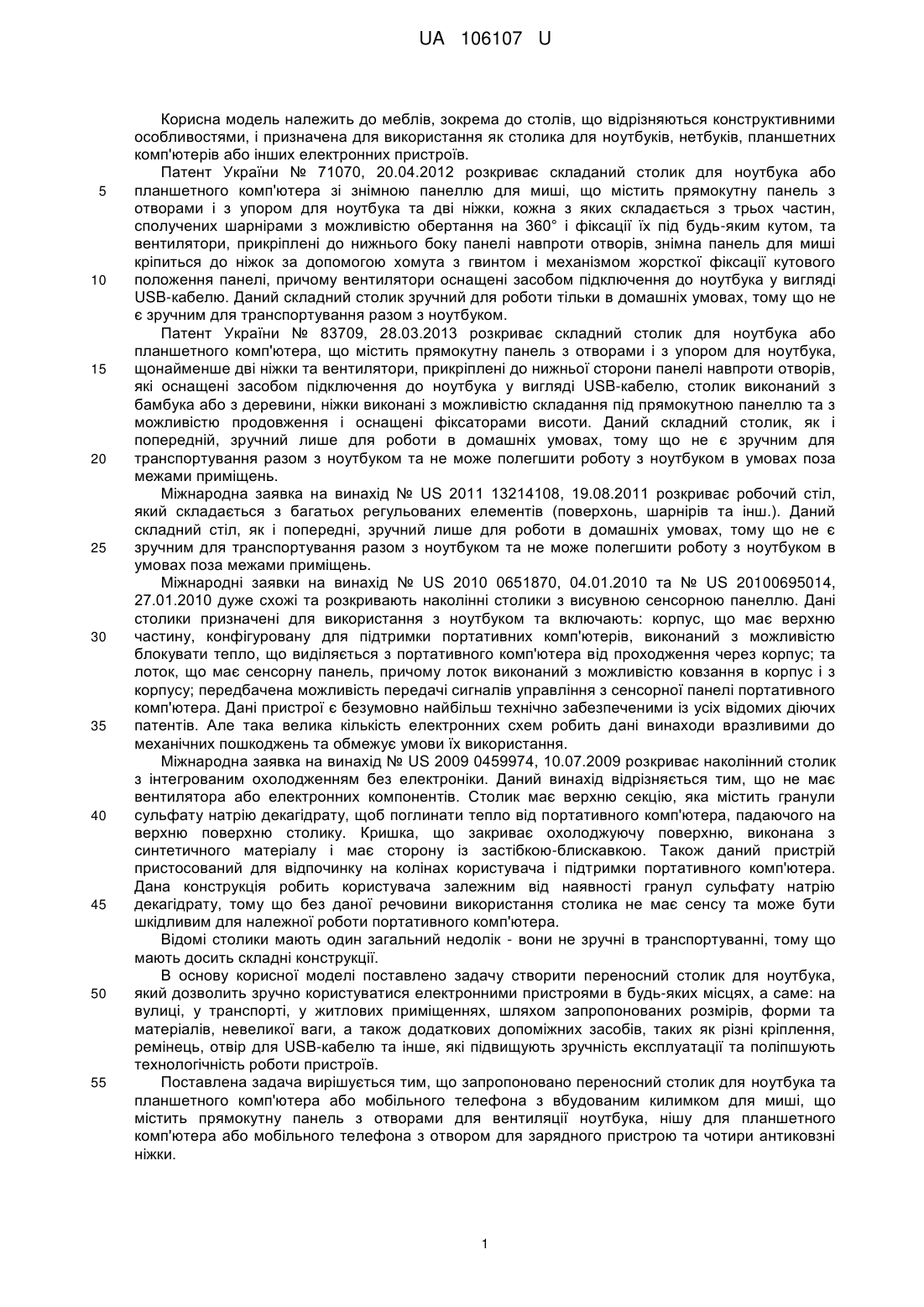

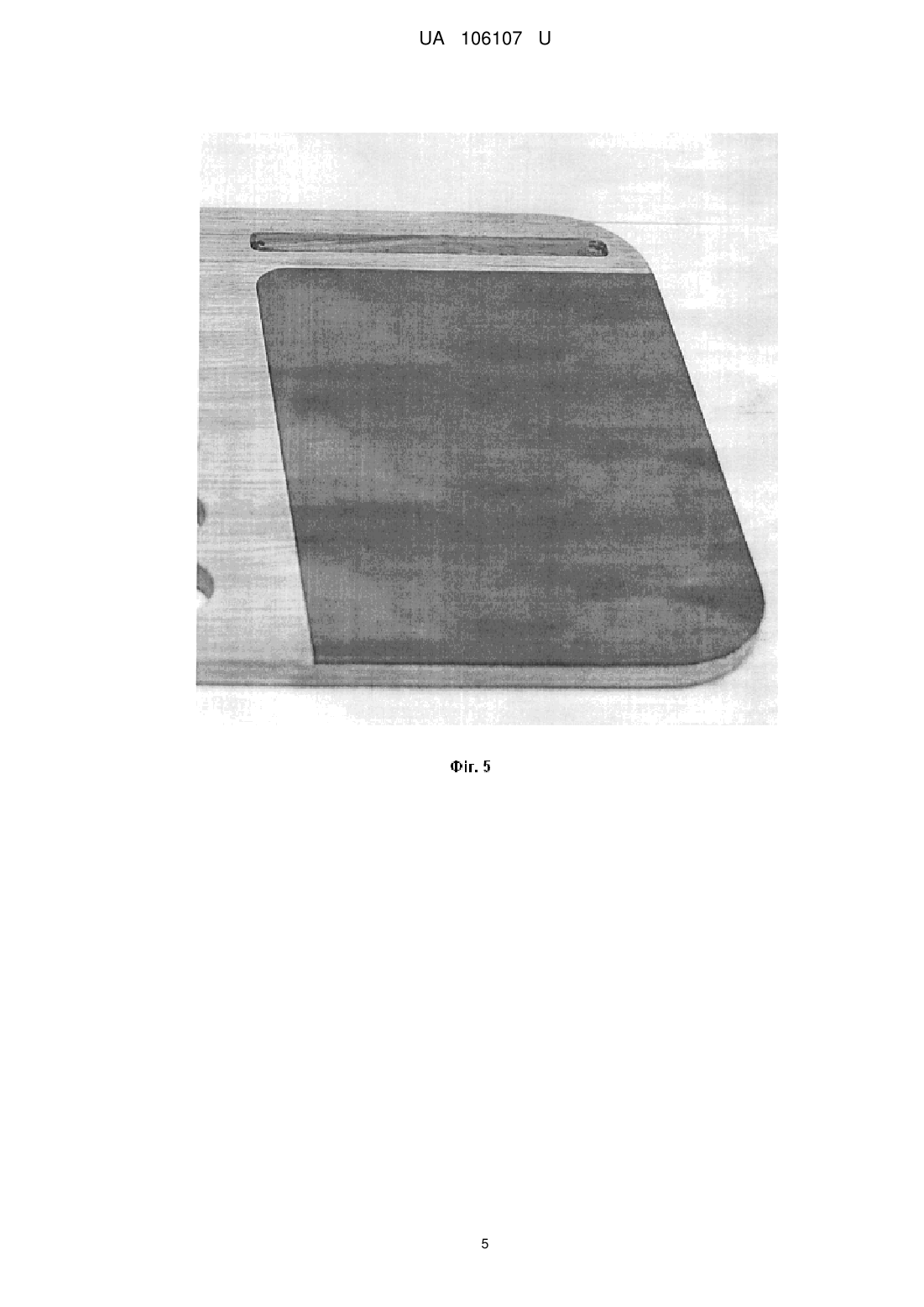

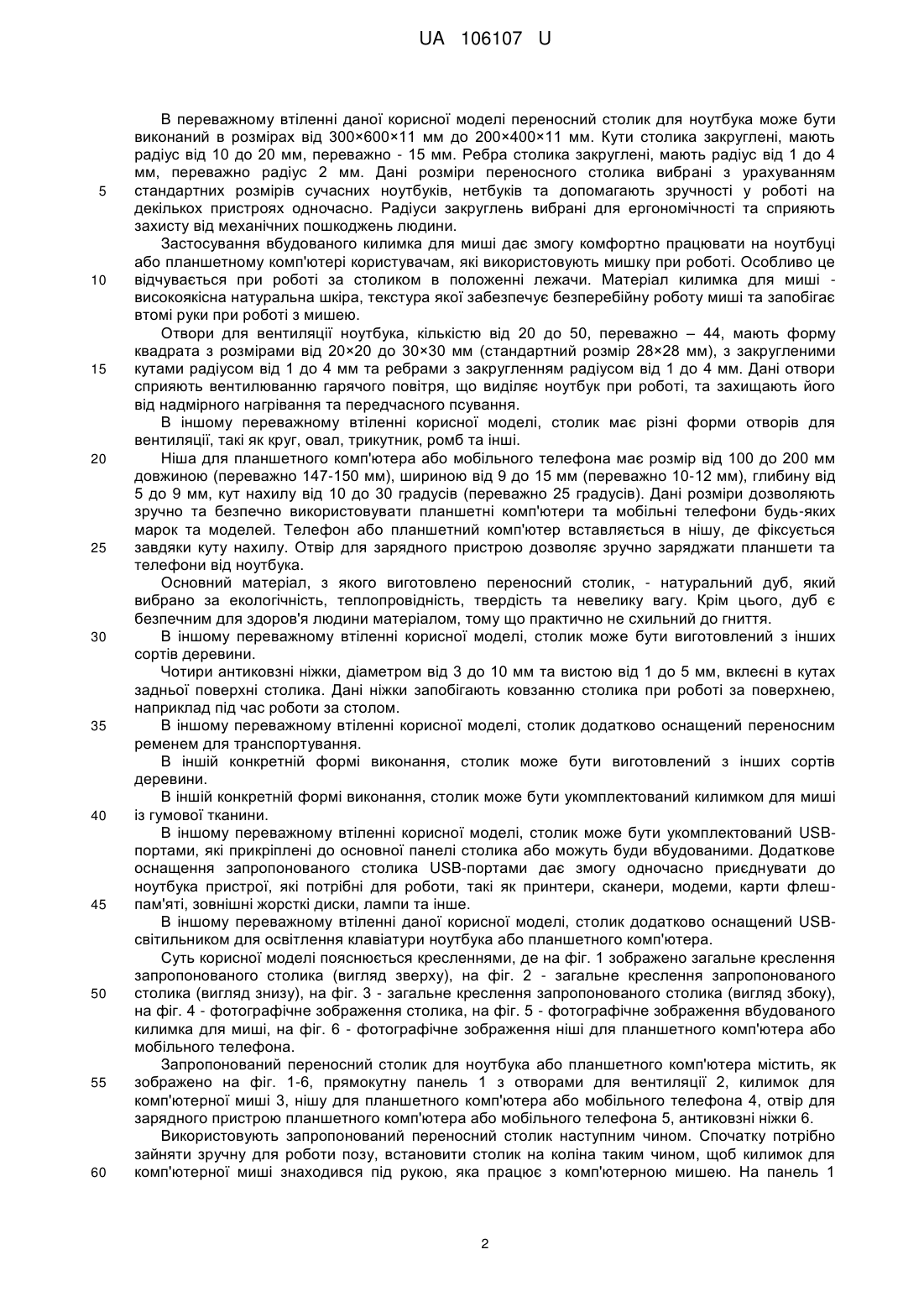

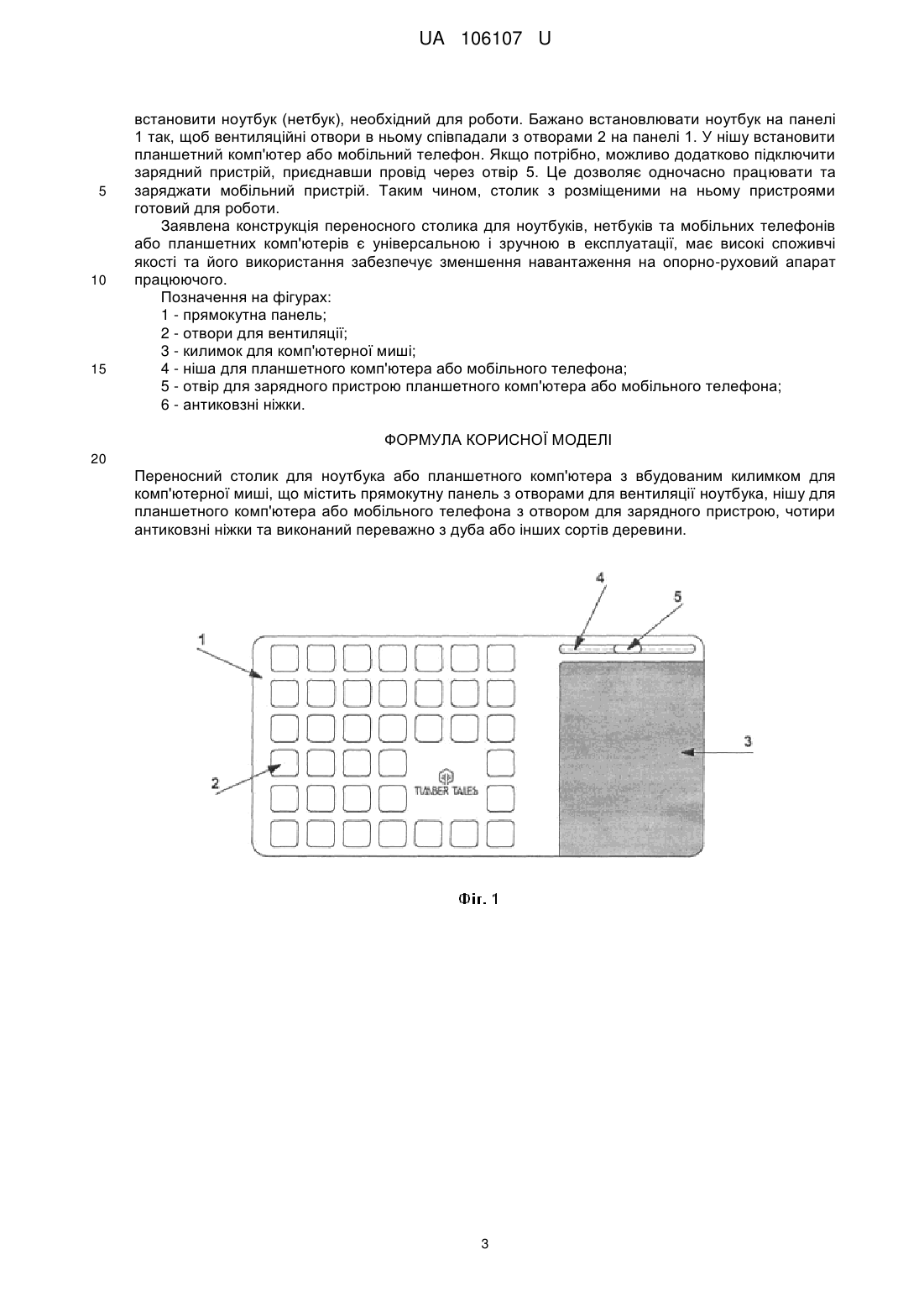

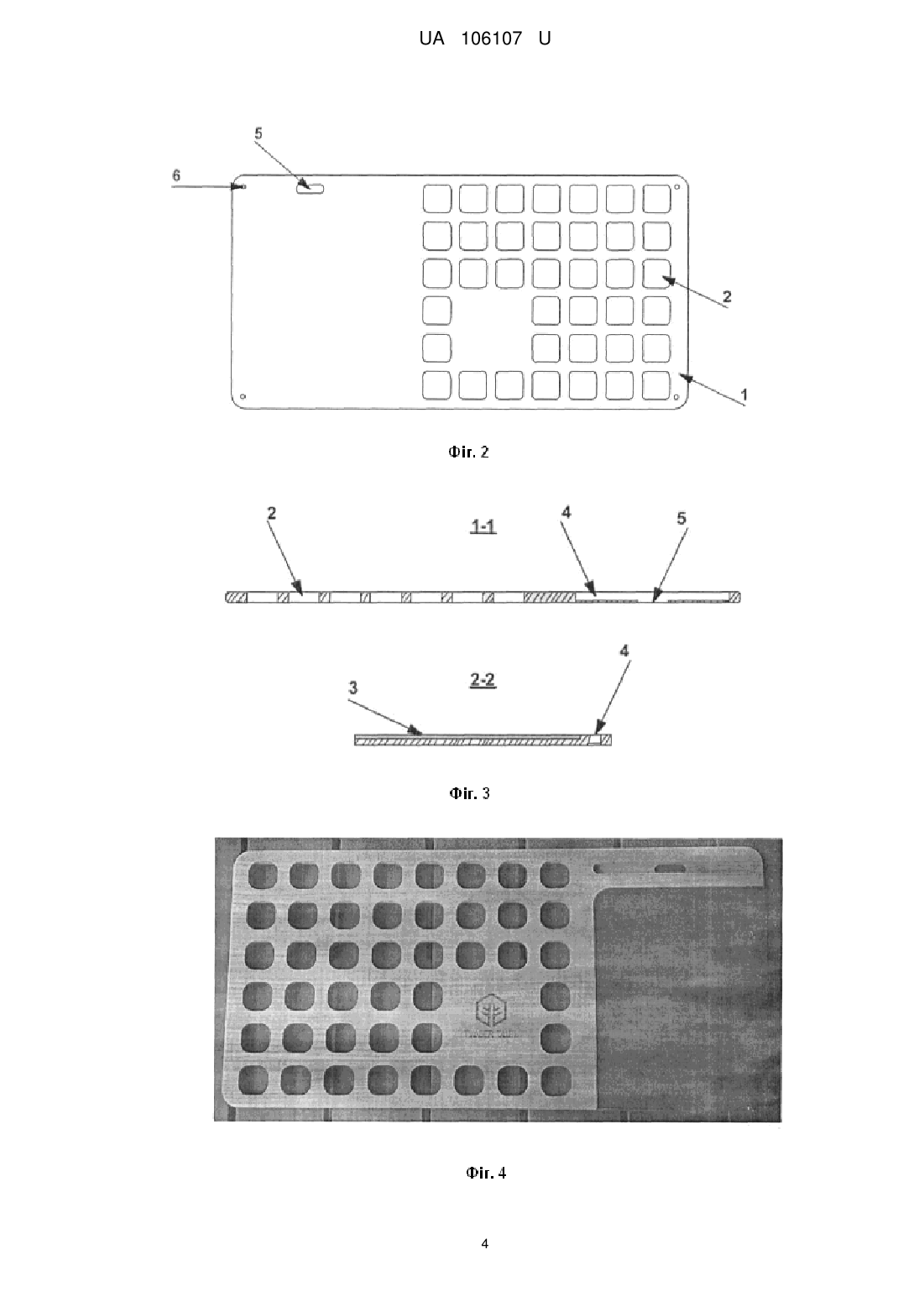

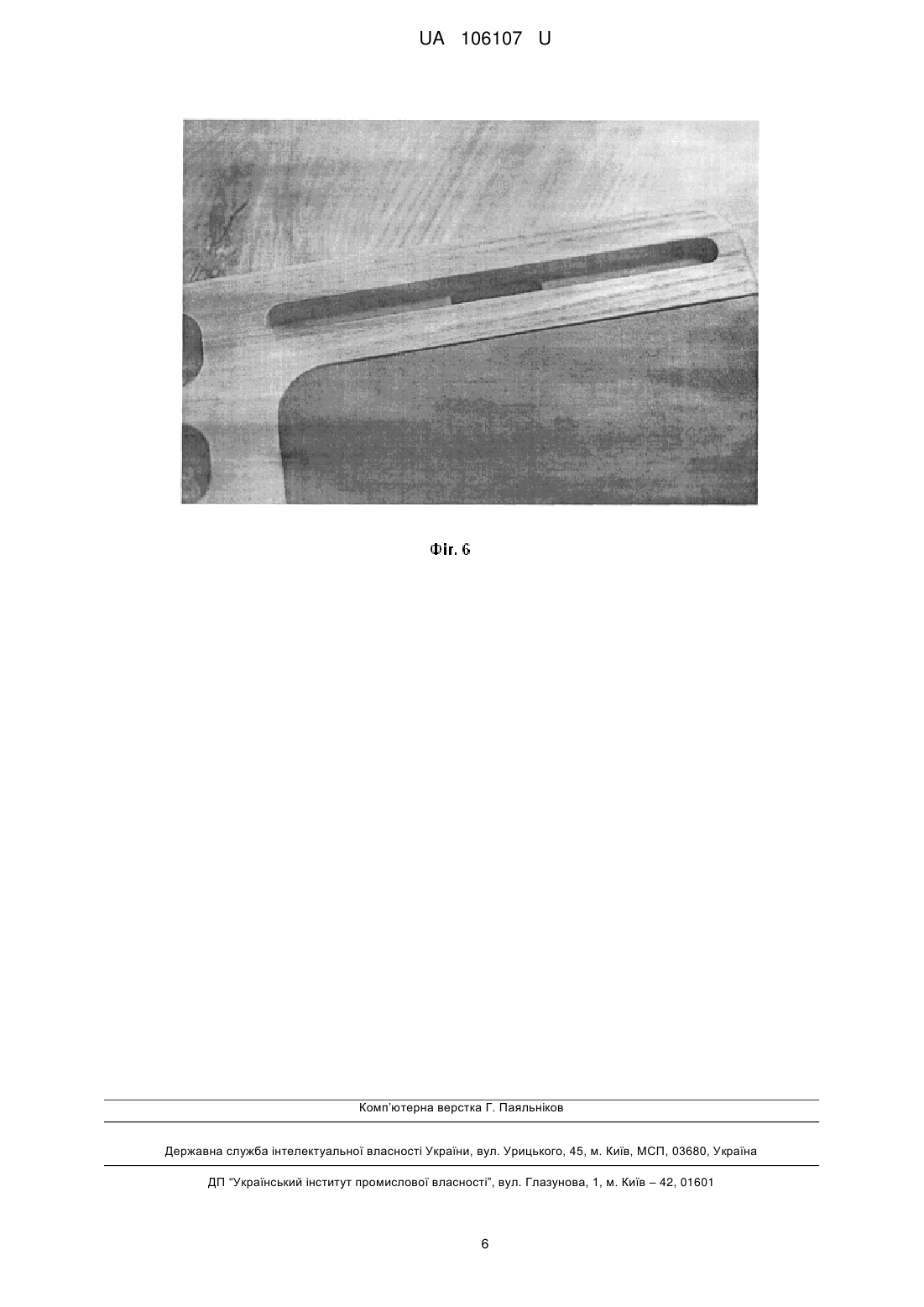

Реферат: UA 106107 U UA 106107 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до меблів, зокрема до столів, що відрізняються конструктивними особливостями, і призначена для використання як столика для ноутбуків, нетбуків, планшетних комп'ютерів або інших електронних пристроїв. Патент України № 71070, 20.04.2012 розкриває складаний столик для ноутбука або планшетного комп'ютера зі знімною панеллю для миші, що містить прямокутну панель з отворами і з упором для ноутбука та дві ніжки, кожна з яких складається з трьох частин, сполучених шарнірами з можливістю обертання на 360° і фіксації їх під будь-яким кутом, та вентилятори, прикріплені до нижнього боку панелі навпроти отворів, знімна панель для миші кріпиться до ніжок за допомогою хомута з гвинтом і механізмом жорсткої фіксації кутового положення панелі, причому вентилятори оснащені засобом підключення до ноутбука у вигляді USB-кабелю. Даний складний столик зручний для роботи тільки в домашніх умовах, тому що не є зручним для транспортування разом з ноутбуком. Патент України № 83709, 28.03.2013 розкриває складний столик для ноутбука або планшетного комп'ютера, що містить прямокутну панель з отворами і з упором для ноутбука, щонайменше дві ніжки та вентилятори, прикріплені до нижньої сторони панелі навпроти отворів, які оснащені засобом підключення до ноутбука у вигляді USB-кабелю, столик виконаний з бамбука або з деревини, ніжки виконані з можливістю складання під прямокутною панеллю та з можливістю продовження і оснащені фіксаторами висоти. Даний складний столик, як і попередній, зручний лише для роботи в домашніх умовах, тому що не є зручним для транспортування разом з ноутбуком та не може полегшити роботу з ноутбуком в умовах поза межами приміщень. Міжнародна заявка на винахід № US 2011 13214108, 19.08.2011 розкриває робочий стіл, який складається з багатьох регульованих елементів (поверхонь, шарнірів та інш.). Даний складний стіл, як і попередні, зручний лише для роботи в домашніх умовах, тому що не є зручним для транспортування разом з ноутбуком та не може полегшити роботу з ноутбуком в умовах поза межами приміщень. Міжнародні заявки на винахід № US 2010 0651870, 04.01.2010 та № US 20100695014, 27.01.2010 дуже схожі та розкривають наколінні столики з висувною сенсорною панеллю. Дані столики призначені для використання з ноутбуком та включають: корпус, що має верхню частину, конфігуровану для підтримки портативних комп'ютерів, виконаний з можливістю блокувати тепло, що виділяється з портативного комп'ютера від проходження через корпус; та лоток, що має сенсорну панель, причому лоток виконаний з можливістю ковзання в корпус і з корпусу; передбачена можливість передачі сигналів управління з сенсорної панелі портативного комп'ютера. Дані пристрої є безумовно найбільш технічно забезпеченими із усіх відомих діючих патентів. Але така велика кількість електронних схем робить дані винаходи вразливими до механічних пошкоджень та обмежує умови їх використання. Міжнародна заявка на винахід № US 2009 0459974, 10.07.2009 розкриває наколінний столик з інтегрованим охолодженням без електроніки. Даний винахід відрізняється тим, що не має вентилятора або електронних компонентів. Столик має верхню секцію, яка містить гранули сульфату натрію декагідрату, щоб поглинати тепло від портативного комп'ютера, падаючого на верхню поверхню столику. Кришка, що закриває охолоджуючу поверхню, виконана з синтетичного матеріалу і має сторону із застібкою-блискавкою. Також даний пристрій пристосований для відпочинку на колінах користувача і підтримки портативного комп'ютера. Дана конструкція робить користувача залежним від наявності гранул сульфату натрію декагідрату, тому що без даної речовини використання столика не має сенсу та може бути шкідливим для належної роботи портативного комп'ютера. Відомі столики мають один загальний недолік - вони не зручні в транспортуванні, тому що мають досить складні конструкції. В основу корисної моделі поставлено задачу створити переносний столик для ноутбука, який дозволить зручно користуватися електронними пристроями в будь-яких місцях, а саме: на вулиці, у транспорті, у житлових приміщеннях, шляхом запропонованих розмірів, форми та матеріалів, невеликої ваги, а також додаткових допоміжних засобів, таких як різні кріплення, ремінець, отвір для USB-кабелю та інше, які підвищують зручність експлуатації та поліпшують технологічність роботи пристроїв. Поставлена задача вирішується тим, що запропоновано переносний столик для ноутбука та планшетного комп'ютера або мобільного телефона з вбудованим килимком для миші, що містить прямокутну панель з отворами для вентиляції ноутбука, нішу для планшетного комп'ютера або мобільного телефона з отвором для зарядного пристрою та чотири антиковзні ніжки. 1 UA 106107 U 5 10 15 20 25 30 35 40 45 50 55 60 В переважному втіленні даної корисної моделі переносний столик для ноутбука може бути виконаний в розмірах від 300×600×11 мм до 200×400×11 мм. Кути столика закруглені, мають радіус від 10 до 20 мм, переважно - 15 мм. Ребра столика закруглені, мають радіус від 1 до 4 мм, переважно радіус 2 мм. Дані розміри переносного столика вибрані з урахуванням стандартних розмірів сучасних ноутбуків, нетбуків та допомагають зручності у роботі на декількох пристроях одночасно. Радіуси закруглень вибрані для ергономічності та сприяють захисту від механічних пошкоджень людини. Застосування вбудованого килимка для миші дає змогу комфортно працювати на ноутбуці або планшетному комп'ютері користувачам, які використовують мишку при роботі. Особливо це відчувається при роботі за столиком в положенні лежачи. Матеріал килимка для миші високоякісна натуральна шкіра, текстура якої забезпечує безперебійну роботу миші та запобігає втомі руки при роботі з мишею. Отвори для вентиляції ноутбука, кількістю від 20 до 50, переважно – 44, мають форму квадрата з розмірами від 20×20 до 30×30 мм (стандартний розмір 28×28 мм), з закругленими кутами радіусом від 1 до 4 мм та ребрами з закругленням радіусом від 1 до 4 мм. Дані отвори сприяють вентилюванню гарячого повітря, що виділяє ноутбук при роботі, та захищають його від надмірного нагрівання та передчасного псування. В іншому переважному втіленні корисної моделі, столик має різні форми отворів для вентиляції, такі як круг, овал, трикутник, ромб та інші. Ніша для планшетного комп'ютера або мобільного телефона має розмір від 100 до 200 мм довжиною (переважно 147-150 мм), шириною від 9 до 15 мм (переважно 10-12 мм), глибину від 5 до 9 мм, кут нахилу від 10 до 30 градусів (переважно 25 градусів). Дані розміри дозволяють зручно та безпечно використовувати планшетні комп'ютери та мобільні телефони будь-яких марок та моделей. Телефон або планшетний комп'ютер вставляється в нішу, де фіксується завдяки куту нахилу. Отвір для зарядного пристрою дозволяє зручно заряджати планшети та телефони від ноутбука. Основний матеріал, з якого виготовлено переносний столик, - натуральний дуб, який вибрано за екологічність, теплопровідність, твердість та невелику вагу. Крім цього, дуб є безпечним для здоров'я людини матеріалом, тому що практично не схильний до гниття. В іншому переважному втіленні корисної моделі, столик може бути виготовлений з інших сортів деревини. Чотири антиковзні ніжки, діаметром від 3 до 10 мм та вистою від 1 до 5 мм, вклеєні в кутах задньої поверхні столика. Дані ніжки запобігають ковзанню столика при роботі за поверхнею, наприклад під час роботи за столом. В іншому переважному втіленні корисної моделі, столик додатково оснащений переносним ременем для транспортування. В іншій конкретній формі виконання, столик може бути виготовлений з інших сортів деревини. В іншій конкретній формі виконання, столик може бути укомплектований килимком для миші із гумової тканини. В іншому переважному втіленні корисної моделі, столик може бути укомплектований USBпортами, які прикріплені до основної панелі столика або можуть буди вбудованими. Додаткове оснащення запропонованого столика USB-портами дає змогу одночасно приєднувати до ноутбука пристрої, які потрібні для роботи, такі як принтери, сканери, модеми, карти флешпам'яті, зовнішні жорсткі диски, лампи та інше. В іншому переважному втіленні даної корисної моделі, столик додатково оснащений USBсвітильником для освітлення клавіатури ноутбука або планшетного комп'ютера. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено загальне креслення запропонованого столика (вигляд зверху), на фіг. 2 - загальне креслення запропонованого столика (вигляд знизу), на фіг. 3 - загальне креслення запропонованого столика (вигляд збоку), на фіг. 4 - фотографічне зображення столика, на фіг. 5 - фотографічне зображення вбудованого килимка для миші, на фіг. 6 - фотографічне зображення ніші для планшетного комп'ютера або мобільного телефона. Запропонований переносний столик для ноутбука або планшетного комп'ютера містить, як зображено на фіг. 1-6, прямокутну панель 1 з отворами для вентиляції 2, килимок для комп'ютерної миші 3, нішу для планшетного комп'ютера або мобільного телефона 4, отвір для зарядного пристрою планшетного комп'ютера або мобільного телефона 5, антиковзні ніжки 6. Використовують запропонований переносний столик наступним чином. Спочатку потрібно зайняти зручну для роботи позу, встановити столик на коліна таким чином, щоб килимок для комп'ютерної миші знаходився під рукою, яка працює з комп'ютерною мишею. На панель 1 2 UA 106107 U 5 10 15 встановити ноутбук (нетбук), необхідний для роботи. Бажано встановлювати ноутбук на панелі 1 так, щоб вентиляційні отвори в ньому співпадали з отворами 2 на панелі 1. У нішу встановити планшетний комп'ютер або мобільний телефон. Якщо потрібно, можливо додатково підключити зарядний пристрій, приєднавши провід через отвір 5. Це дозволяє одночасно працювати та заряджати мобільний пристрій. Таким чином, столик з розміщеними на ньому пристроями готовий для роботи. Заявлена конструкція переносного столика для ноутбуків, нетбуків та мобільних телефонів або планшетних комп'ютерів є універсальною і зручною в експлуатації, має високі споживчі якості та його використання забезпечує зменшення навантаження на опорно-руховий апарат працюючого. Позначення на фігурах: 1 - прямокутна панель; 2 - отвори для вентиляції; 3 - килимок для комп'ютерної миші; 4 - ніша для планшетного комп'ютера або мобільного телефона; 5 - отвір для зарядного пристрою планшетного комп'ютера або мобільного телефона; 6 - антиковзні ніжки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Переносний столик для ноутбука або планшетного комп'ютера з вбудованим килимком для комп'ютерної миші, що містить прямокутну панель з отворами для вентиляції ноутбука, нішу для планшетного комп'ютера або мобільного телефона з отвором для зарядного пристрою, чотири антиковзні ніжки та виконаний переважно з дуба або інших сортів деревини. 3 UA 106107 U 4 UA 106107 U 5 UA 106107 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
