Формувач періодичної послідовності серій імпульсів з програмованими параметрами

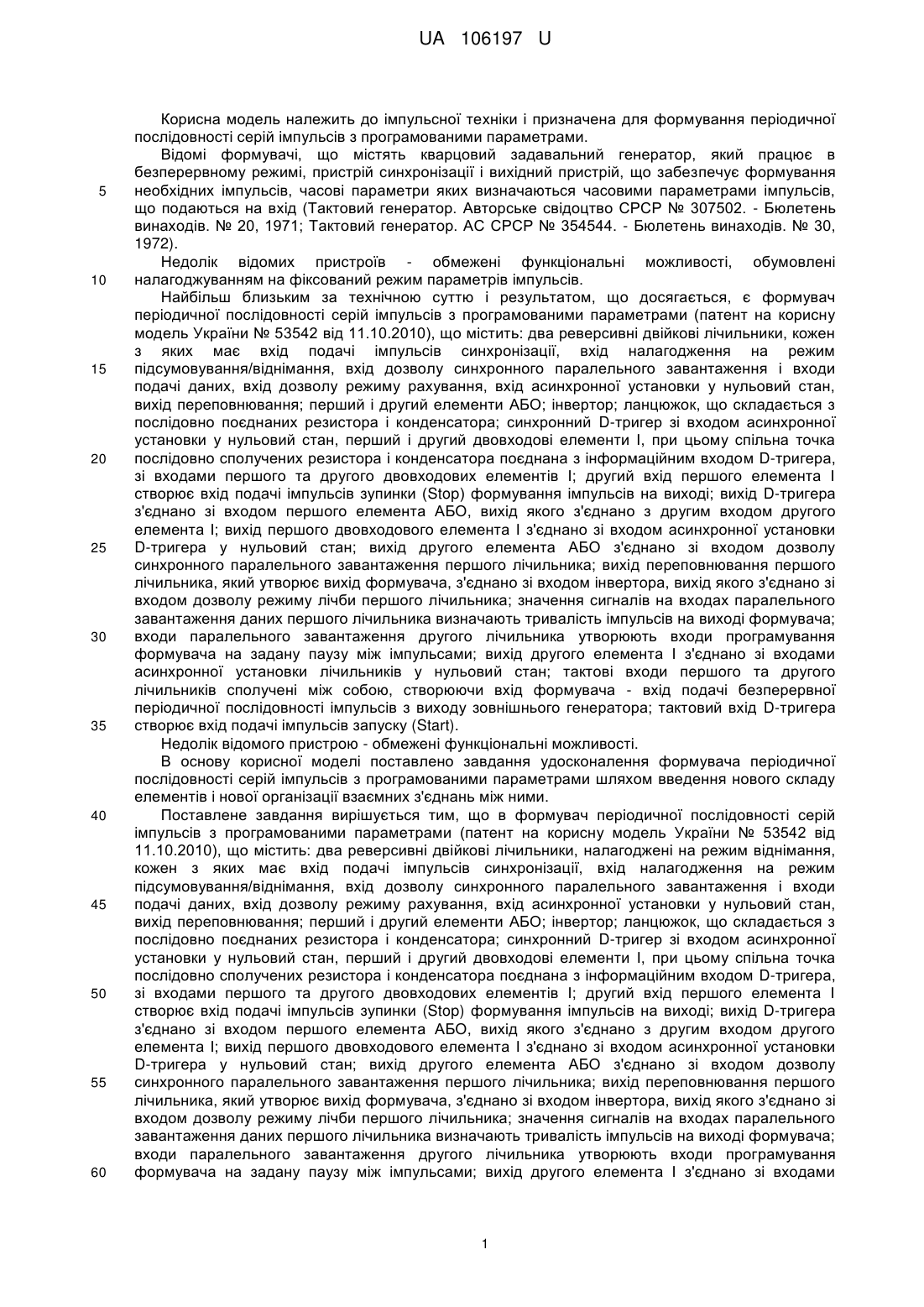

Реферат: Формувач періодичної послідовності серій імпульсів з програмованими параметрами містить: два реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; перший і другий елементи АБО; інвертор; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І. Введено: третій і четвертий реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; третій і четвертий інвертори; перший і другий елементи І-НІ. UA 106197 U (12) UA 106197 U UA 106197 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування періодичної послідовності серій імпульсів з програмованими параметрами. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів. № 20, 1971; Тактовий генератор. АС СРСР № 354544. - Бюлетень винаходів. № 30, 1972). Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим параметрів імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач періодичної послідовності серій імпульсів з програмованими параметрами (патент на корисну модель України № 53542 від 11.10.2010), що містить: два реверсивні двійкові лічильники, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; перший і другий елементи АБО; інвертор; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, зі входами першого та другого двовходових елементів І; другий вхід першого елемента І створює вхід подачі імпульсів зупинки (Stop) формування імпульсів на виході; вихід D-тригера з'єднано зі входом першого елемента АБО, вихід якого з'єднано з другим входом другого елемента І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження першого лічильника; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входом інвертора, вихід якого з'єднано зі входом дозволу режиму лічби першого лічильника; значення сигналів на входах паралельного завантаження даних першого лічильника визначають тривалість імпульсів на виході формувача; входи паралельного завантаження другого лічильника утворюють входи програмування формувача на задану паузу між імпульсами; вихід другого елемента І з'єднано зі входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, створюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера створює вхід подачі імпульсів запуску (Start). Недолік відомого пристрою - обмежені функціональні можливості. В основу корисної моделі поставлено завдання удосконалення формувача періодичної послідовності серій імпульсів з програмованими параметрами шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлене завдання вирішується тим, що в формувач періодичної послідовності серій імпульсів з програмованими параметрами (патент на корисну модель України № 53542 від 11.10.2010), що містить: два реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; перший і другий елементи АБО; інвертор; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, зі входами першого та другого двовходових елементів І; другий вхід першого елемента І створює вхід подачі імпульсів зупинки (Stop) формування імпульсів на виході; вихід D-тригера з'єднано зі входом першого елемента АБО, вихід якого з'єднано з другим входом другого елемента І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження першого лічильника; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входом інвертора, вихід якого з'єднано зі входом дозволу режиму лічби першого лічильника; значення сигналів на входах паралельного завантаження даних першого лічильника визначають тривалість імпульсів на виході формувача; входи паралельного завантаження другого лічильника утворюють входи програмування формувача на задану паузу між імпульсами; вихід другого елемента І з'єднано зі входами 1 UA 106197 U 5 10 15 20 25 30 35 40 45 50 55 асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, створюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера створює вхід подачі імпульсів запуску (Start), відповідно до корисної моделі, введено: третій і четвертий реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; третій і четвертий інвертори; перший і другий елементи І-НІ; вихід переповнення першого лічильника з'єднано з першим входом другого елемента АБО, вихід якого з'єднано зі входом дозволу режиму лічби другого лічильника; вихід переповнення другого лічильника з'єднано зі входом другого інвертора, вихід якого з'єднано з другим входом другого елемента АБО і першими входами першого і другого елементів І-НІ; вихід переповнення третього лічильника з'єднано зі входом першого елемента І-НІ і входом третього інвертора, вихід якого з'єднано з другим входом другого елемента І-НІ; вихід першого елемента І-НІ з'єднано зі входом дозволу режиму лічби третього лічильника, входами дозволу режиму завантаження другого і першого лічильників; вихід переповнення четвертого лічильника з'єднано з другим входом першого елемента АБО, входами дозволу режиму завантаження третього і четвертого лічильників; входи паралельного завантаження третього лічильника утворюють входи програмування формувача на задану кількість імпульсів у серії; входи паралельного завантаження четвертого лічильника утворюють входи програмування формувача на задану паузу між серіями імпульсів; входи асинхронної установки у нульовий стан третього і четвертого лічильників з'єднано з виходом другого елемента І; тактової входи третього і четвертого лічильників з'єднано зі входом формувача. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: перший (1), другий (2), третій (3) і четвертий (4) реверсивні двійкові лічильники, налагоджені на режим віднімання (U=0), які мають вхід подачі тактових імпульсів С, вхід дозволу синхронного паралельного завантаження L і входи подачі даних D0-D3, вхід Р0 дозволу/заборони режиму лічби, вхід асинхронної установки у нульовий стан R, вихід переповнювання Р4; перший (10) і другий (13) елементи АБО; перший (11), другий (12) і третій (14) інвертори; перший (15) і другий (16) елементи І-НІ; перший (8) і другий (9) елементи І; ланцюжок з послідовно сполучених резистора (5) і конденсатора (6), підключеного до джерела живлення +Е; синхронний D-тригер (7) зі входом асинхронної установки у нульовий стан. Загальна точка послідовно сполучених резистора 5 і конденсатора 6 з'єднана з інформаційним входом D-тригера 7, з одним входом елементів 8, 9. Вихід елемента 8 з'єднано зі входом асинхронної установки D-тригера 7 у нульовий стан. Другий вхід елемента 8 створює вхід подачі імпульсів зупинки (Stop) формування імпульсів на виході. Другий вхід елемента 9 з'єднано з виходом елемента 10. Вихід елемента 9 з'єднано зі входами R асинхронної установки у нульовий стан лічильників 1, 2, 3, 4. Вихід переповнювання лічильника 1, який утворює вихід F формувача, з'єднано зі входами елемента 13 і входом інвертора 3, вихід якого з'єднано зі входом Р0 лічильника 1. Вихід переповнення лічильника 2 з'єднано зі входом інвертора 12, вихід якого з'єднано з другим входом другого елемента АБО 13 і першими входами елементів І-НІ 15, 16. Вихід переповнення лічильника 3 з'єднано зі входом елемента 15 і входом інвертора 14, вихід якого з'єднано зі входом елемента І-НІ 16. Вихід елемента І-НІ 15 з'єднано зі входом дозволу режиму лічби лічильника 3, входами дозволу режиму завантаження лічильників 2, 1. Вихід переповнення лічильника 4 з'єднано з другим входом елемента АБО 10, входами дозволу режиму завантаження лічильників 3, 4. Значення сигналів B=b3b2b1b0 на входах паралельного завантаження даних D0D1D2D3 лічильника 1 визначають тривалість імпульсів на виході формувача, Значення сигналів D=d3d2d1d0 на входах паралельного завантаження даних D0D1D2D3 лічильника 2 визначають тривалість паузу між імпульсами у серії. Значення сигналів N=n3n2n1n0 на входах паралельного завантаження даних D0D1D2D3 лічильника 3 визначають кількість імпульсів у серії. Значення сигналів Р=p3p2p1p0 на входах паралельного завантаження даних D0D1D2D3 лічильника 2 визначають тривалість паузи між серіями. 2 UA 106197 U 5 10 15 20 25 30 35 40 45 50 55 Входи асинхронної установки у нульовий стан лічильників з'єднано з виходом елемента 9. Тактової входи третього і четвертого лічильників з'єднано зі входом формувача. Тактової входи лічильників сполучені між собою, створюючи вхід С формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Тактовий вхід D-тригера створює вхід подачі імпульсів запуску (Start). Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на вході R асинхронної установки у нульовий стан тригера 7 і входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на входах R асинхронної установки у нульовий стан відповідно D-тригера і лічильників. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригер і лічильники переходять у нульовий стан, формуючи рівень логічного нуля на виході тригера, на виходах переповнення лічильників, на входах дозволу режиму завантаження лічильників 3, 4, на виході елемента 10, з'єднаного зі входом елемента І 9, що забезпечує підтвердження (блокування) рівня 0 на його виході і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень 0 на входах асинхронної установки у нульовий стан лічильників. Оскільки режим асинхронної установки у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пор поки на виході елемента 9 зберігатиметься рівень логічного нуля, при вступу тактових імпульсів нульовий стан лічильників залишатиметься незмінним. Під час вступу імпульсу готовності (Start) на тактовий вхід С тригера 7 по його фронту тригер переходить в одиничний стан, формуючи рівень логічної одиниці на його виході і рівень логічної одиниці на виході елемента 10, а отже на вході і виході елемента І 9, що забезпечує рівень логічної одиниці на входах R лічильників, знімаючи блокування нульового стану, дозволяє режим завантаження. І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С відбувається перехід лічильників 3, 4 у стан, що визначається значенням сигналів, яки встановлено на їх входах паралельного завантаження даних D0D1D2D3, формуючи одиничне значення на виходах переповнення. У результаті цих змін лічильники 1. 2 переходіть у режим завантаження, а лічильник 3-у режим лічби. Під час вступу другого імпульсу відбувається перехід лічильників 1, 2 у стан, що визначається значенням сигналів, яки встановлено на їх входах паралельного завантаження даних D0D1D2D3, формуючи одиничне значення на виходах переповнення (на виході формувача). Зміст лічильника 3 зменшується на одиницю, зміст лічильника 4 залишиться незмінним. У результаті цих змін лічильники 2, 3, 4 переходіть у режим збереження, а лічильник 1 - у режим лічби. Під час вступу наступного і подальших тактових імпульсів зміст лічильника 1 зменшується, а стан лічильників 2, 3, 4 залишиться незмінним до тих пор, поки зміст лічильника 1 не стане рівним 0, що забезпечує рівень логічного 0 на його виході переповнення (на виході формувача), на виході елемента 13 і одиничне значення на виходи інвертора 11, у результаті чого лічильник 1 переходять у режим збереження, а лічильник 2-у режим лічби, режим збереження лічильників 3, 4 залишиться незмінним. Під час вступу наступного і подальших тактових імпульсів зміст лічильника 2 зменшується (формується перша пауза між імпульсами у серії), а стан лічильників 1, 3, 4 залишиться незмінним до тих пір, поки зміст лічильника 2 не стане рівним 0, що забезпечує рівень логічного 0 на його виході переповнення, одиничне значення на виходи інвертора 12, формуючи рівень логічної одиниці на виході елемента 13 і нульове значення на виході елемента 15, у результаті чого лічильник 3 переходять у режим лічби, а лічильники 1, 2 - у режим завантаження. Під час вступу подальших тактових імпульсів процеси аналогічні (показано на фіг. 3), до тих пір, поки при черговому переході поки зміст лічильника 4 не стане рівним 0, що забезпечує рівень логічного 0 на його виході переповнення, тобто пристрій переходить у вихідний стан, який був перед вступом першого тактового імпульсу після запуску. На цьому формування першої серії закінчується. Під час вступу подальших тактових імпульсів процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного з включенням джерела живлення після подачі імпульсу запуску (Start) при вступу на вхід С формувача періодичної послідовності тактових імпульсів з періодом Т на виході формувача (виході переповнення лічильника 1) генерується періодична послідовність серій, кожна з яких містить (N+1) імпульсів, тривалість яких дорівнює ВТ. Тривалість паузи між імпульсами в серії дорівнює (D+1)T, тривалість паузи між серіями дорівнює (D+P+1)T. 3 UA 106197 U 5 10 15 20 25 30 Зупинка процесу формування вихідної послідовності імпульсів здійснюється подачею імпульсу, відповідного рівню логічного нуля, на вхід зупинки (Stop), що формує активний рівень сигналу на вході R асинхронної установки D-тригера 7, що призводить до переходу його у нульовий стан (Q=0). Імпульс Stop, як правило, асинхронний по відношенню до імпульсів зовнішнього генератора і до стану лічильника. Якщо у момент вступу тактового імпульсу лічильник 4 знаходитиметься у нульовому стані, то при переході D-тригера 7 у нульовий стан на входах елемента АБО 10 і його виході буде сформований рівень логічного 0, обумовлюючи рівень нуля на вході та виході елемента І 9, що призведе до блокування нульового стану тригерів і лічильника, а отже, до припинення процесу генерації. Якщо у момент вступу тактового імпульсу лічильник 4 знаходитиметься у стан, відмінному від нульового, яке характеризується рівнем логічної одиниці на його виході переповнення, з'єднаного зі входом елемента АБО 10, обумовлюючи рівень логічної одиниці на його виході, приєднаного до входу елемента 9. Оскільки на другому вході цього елемента також рівень логічної одиниці, визначений напругою на конденсаторі 6, який зарядився при включенні джерела живлення, то на виході елемента І 9, а отже, і на входах R лічильників буде сформований рівень логічної одиниці. Звідси витікає, що після вступу імпульсу Stop припинення генерації не станеться, обумовлюючи тим самим запобігання спотворенню імпульсів в серії. І тільки зі вступом подальших імпульсів, коли відбуватиметься перехід лічильника 4 у нульовий стан, на виході елемента АБО 10 буде сформований рівень логічного 0, обумовлюючи рівень 0 на вході та виході елемента І 9, що приведе до блокування нульового стану лічильника і тригерів, а отже, до припинення процесу генерації. Зі вступом наступного імпульсу запуску усі процеси повторюються. На фіг. 2 приведений графік переходів формувача, що складається з чотирьох кілець (перше кільце - графік переходів лічильника 1, друге кільце - графік переходів лічильника 2, трете кільце - графік переходів лічильника 3, четверте - графік переходів лічильника 4) із загальною вершиною, відповідною нульовому стану лічильників, а на фіг. 3 - часові діаграми, що ілюструють роботу для варіанта програмування В=3, D=2, N=2, Р=2. На відміну від відомого пристрою формування періодичної послідовності серій імпульсів з програмованими параметрами розширює функціональні можливості і область використання формувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 Формувач періодичної послідовності серій імпульсів з програмованими параметрами, що містить: два реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; перший і другий елементи АБО; інвертор; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, зі входами першого та другого двовходових елементів І; другий вхід першого елемента І створює вхід подачі імпульсів зупинки (Stop) формування імпульсів на виході; вихід D-тригера з'єднано зі входом першого елемента АБО, вихід якого з'єднано з другим входом другого елемента І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження першого лічильника; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входом інвертора, вихід якого з'єднано зі входом дозволу режиму лічби першого лічильника; значення сигналів на входах паралельного завантаження даних першого лічильника визначають тривалість імпульсів на виході формувача; входи паралельного завантаження другого лічильника утворюють входи програмування формувача на задану паузу між імпульсами; вихід другого елемента І з'єднано зі входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, створюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера створює вхід подачі імпульсів запуску (Start), який відрізняється тим, що введено: третій і четвертий реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід 4 UA 106197 U 5 10 15 налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; третій і четвертий інвертори; перший і другий елементи І-НІ; вихід переповнення першого лічильника з'єднано з першим входом другого елемента АБО, вихід якого з'єднано зі входом дозволу режиму лічби другого лічильника; вихід переповнення другого лічильника з'єднано зі входом другого інвертора, вихід якого з'єднано з другим входом другого елемента АБО і першими входами першого і другого елементів I-НІ; вихід переповнення третього лічильника з'єднано зі входом першого елемента І-НІ і входом третього інвертора, вихід якого з'єднано з другим входом другого елемента І-НІ; вихід першого елемента І-НІ з'єднано зі входом дозволу режиму лічби третього лічильника, входами дозволу режиму завантаження другого і першого лічильників; вихід переповнення четвертого лічильника з'єднано з другим входом першого елемента АБО, входами дозволу режиму завантаження третього і четвертого лічильників; входи паралельного завантаження третього лічильника утворюють входи програмування формувача на задану кількість імпульсів у серії; входи паралельного завантаження четвертого лічильника утворюють входи програмування формувача на задану паузу між серіями імпульсів; входи асинхронної установки у нульовий стан третього і четвертого лічильників з'єднано з виходом другого елемента І; тактової входи третього і четвертого лічильників з'єднано зі входом формувача. 5 UA 106197 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. ВасиляЛипківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
