Формувач періодичної послідовності кодових серій імпульсів з програмованими параметрами

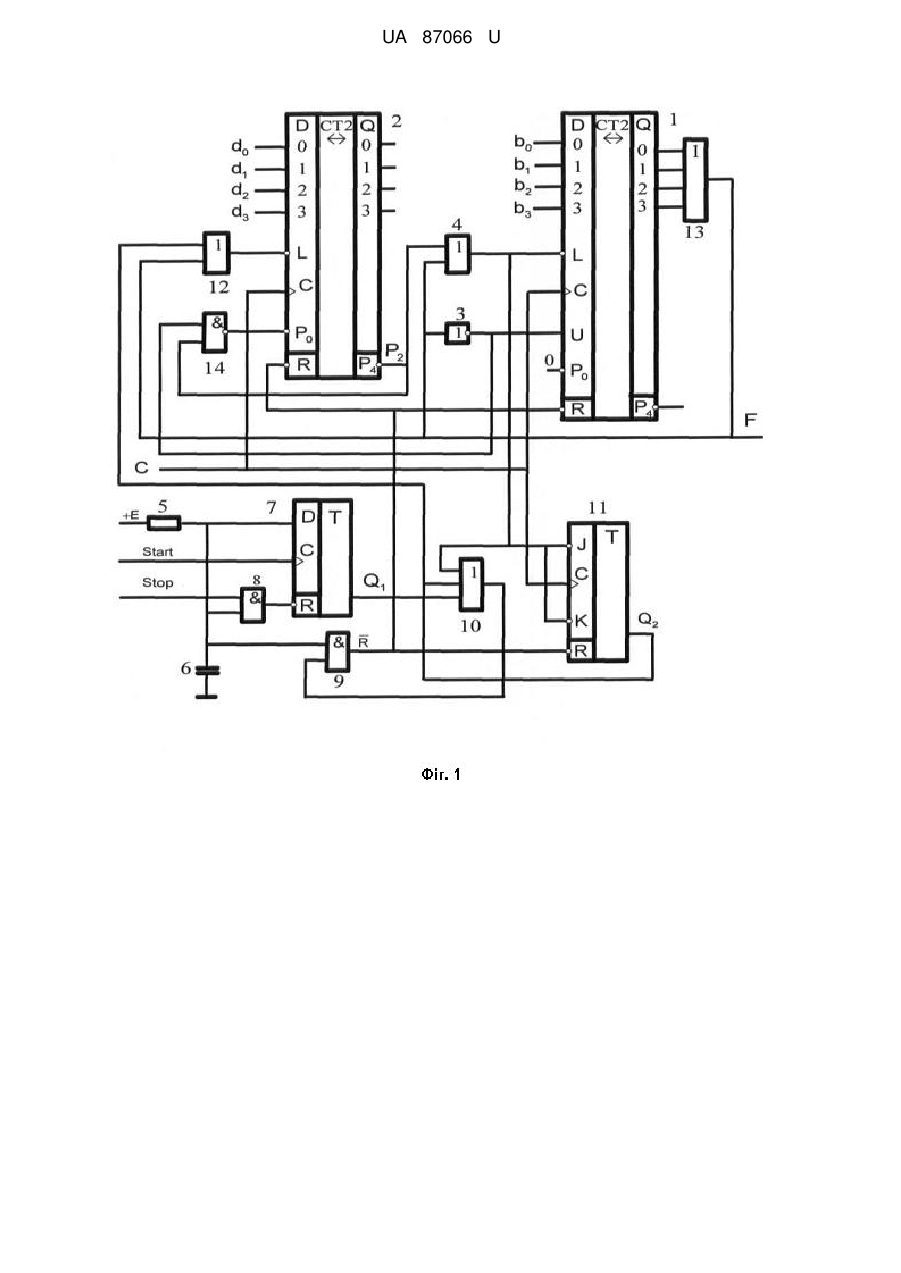

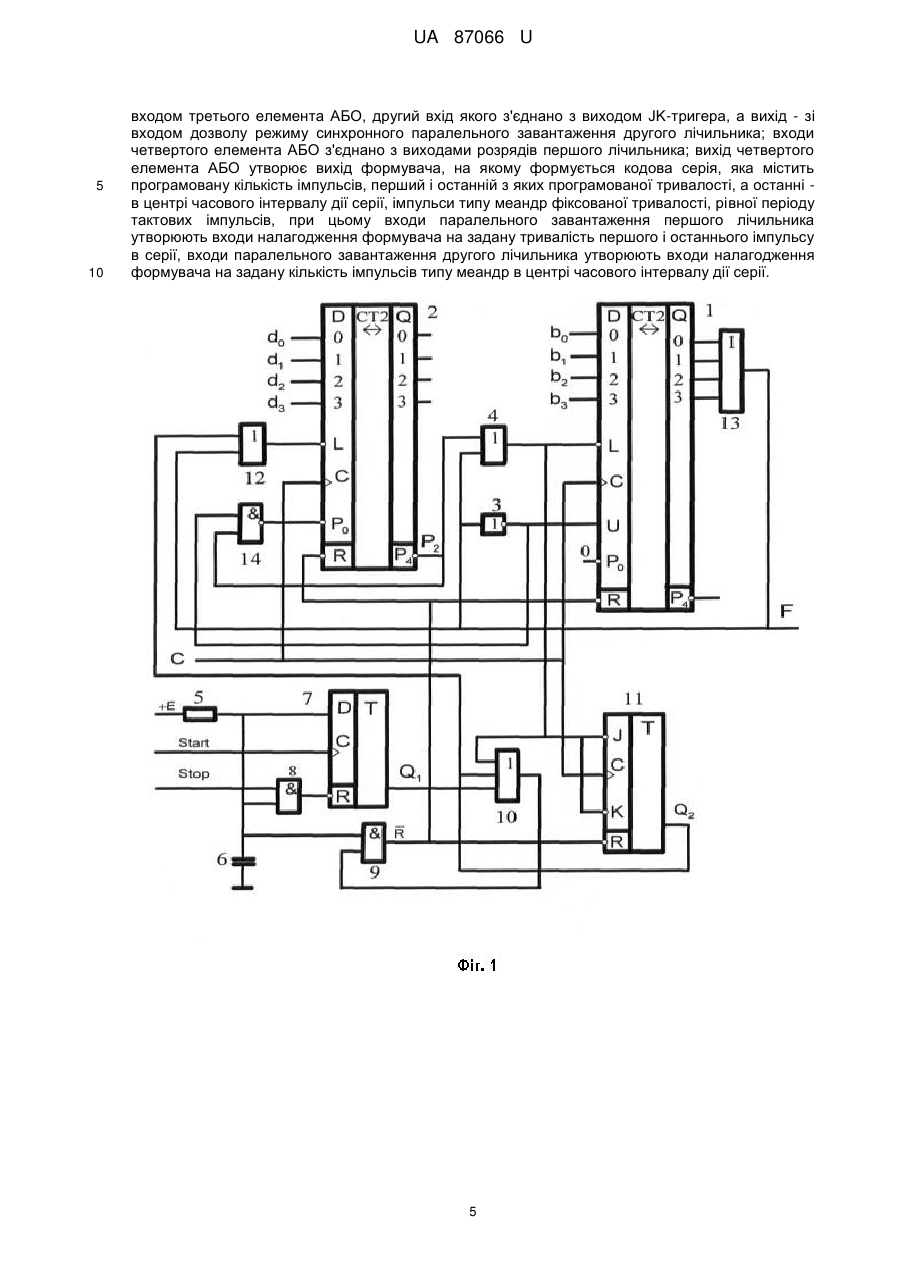

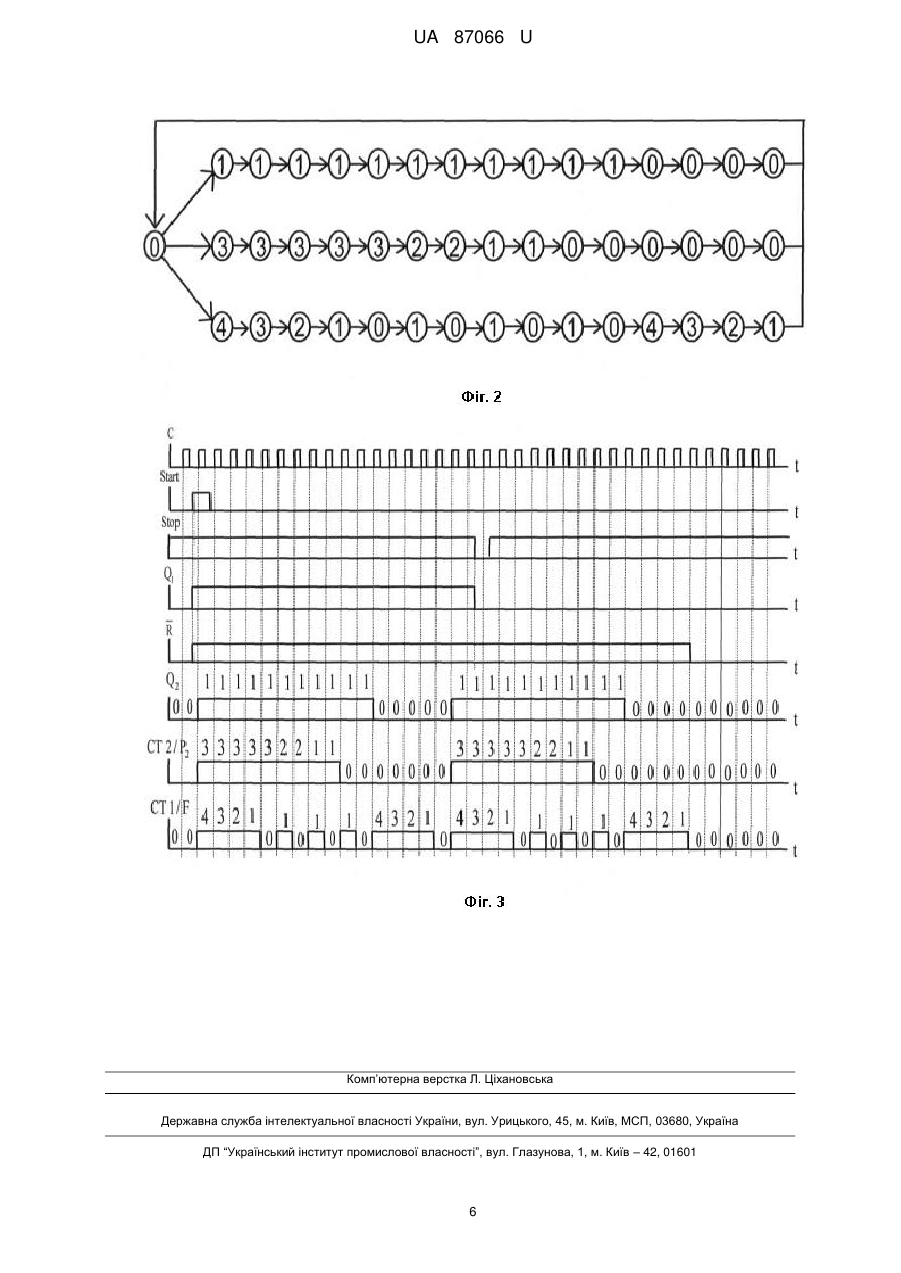

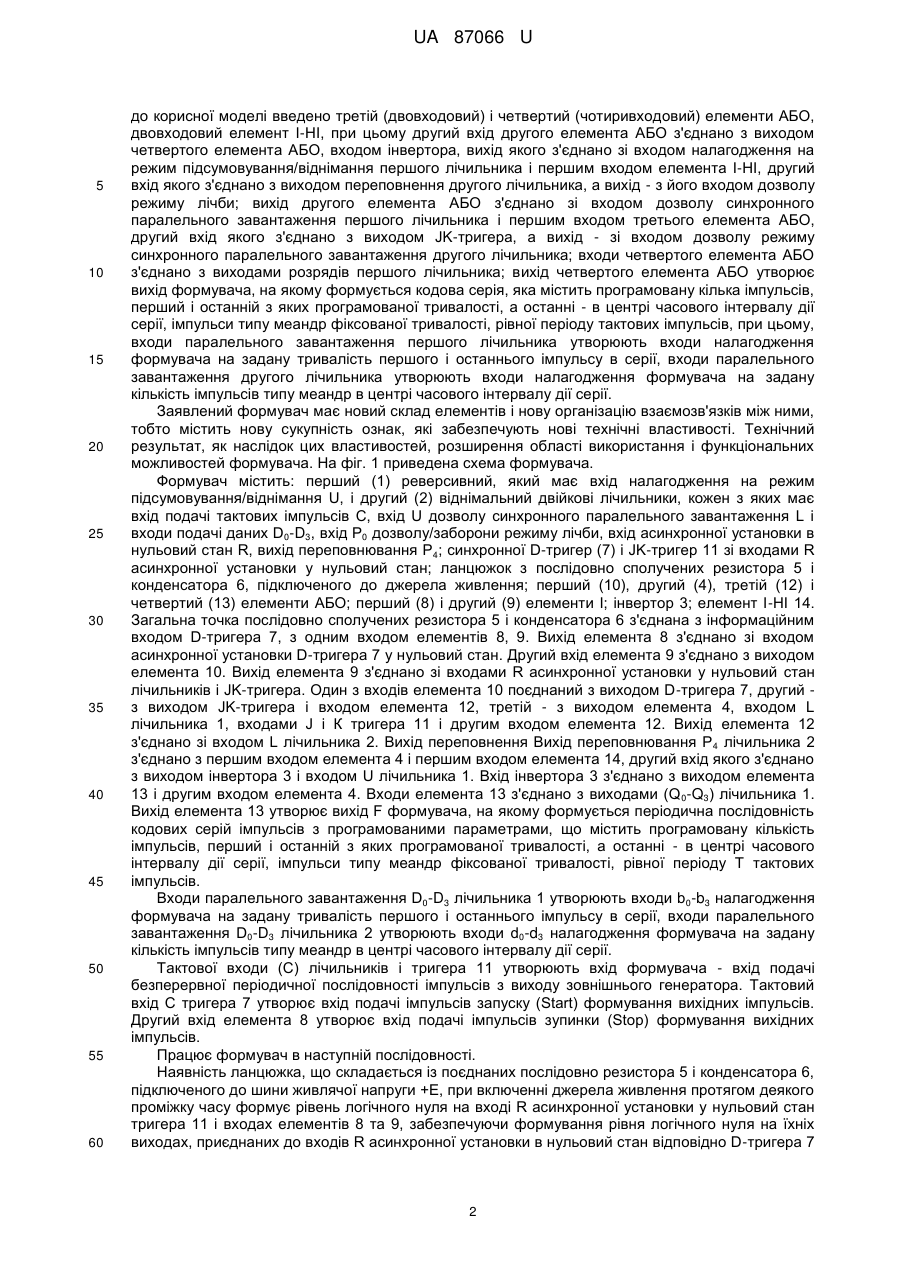

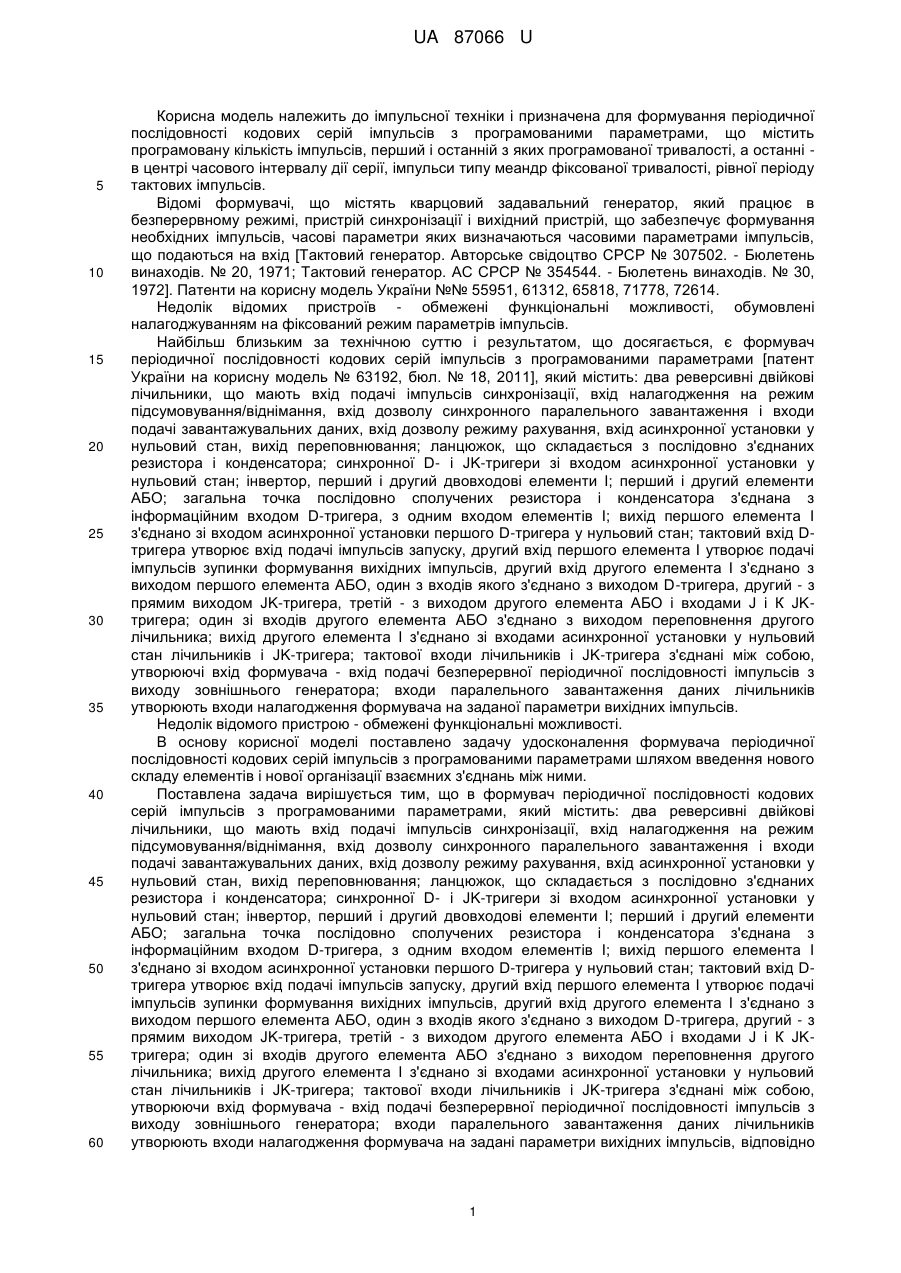

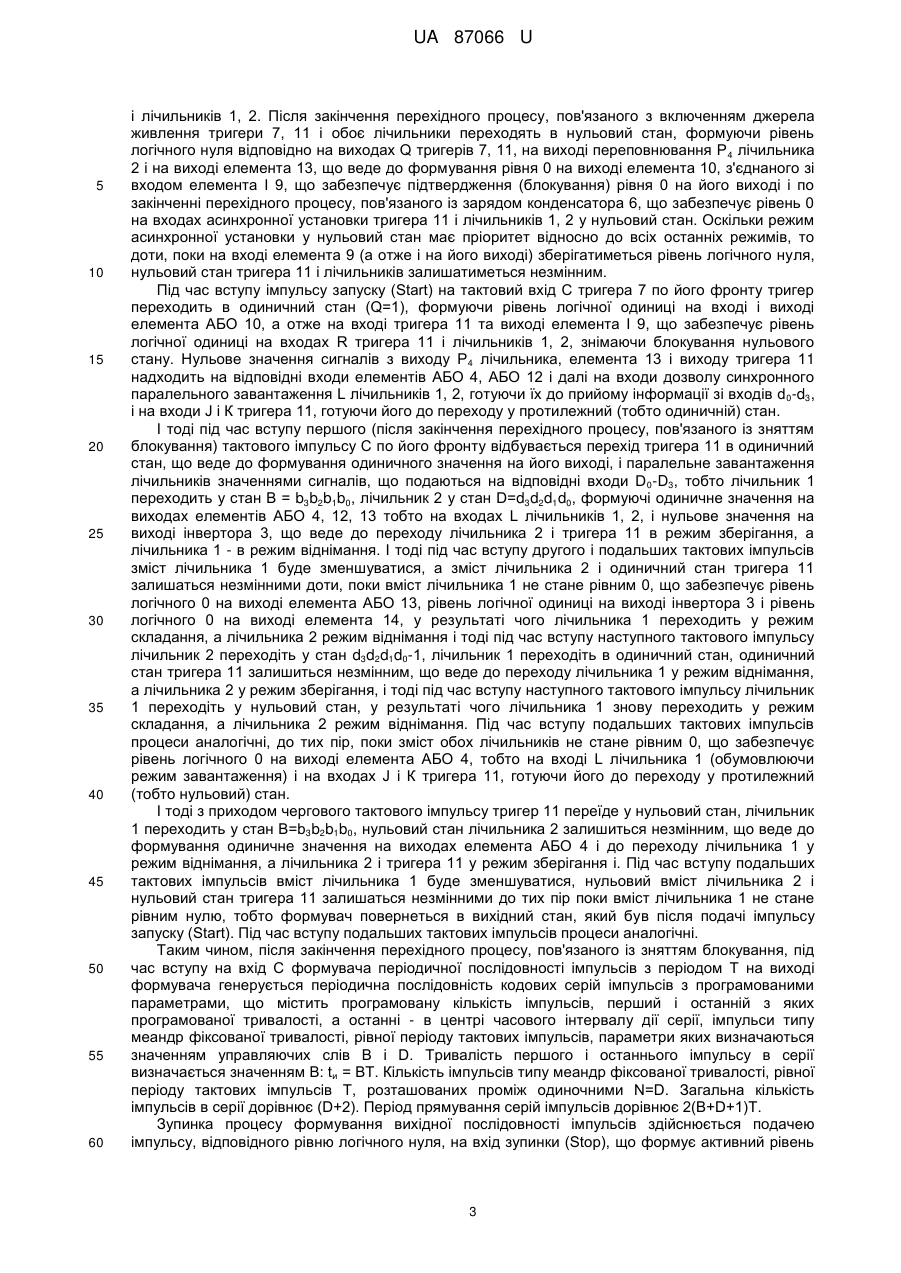

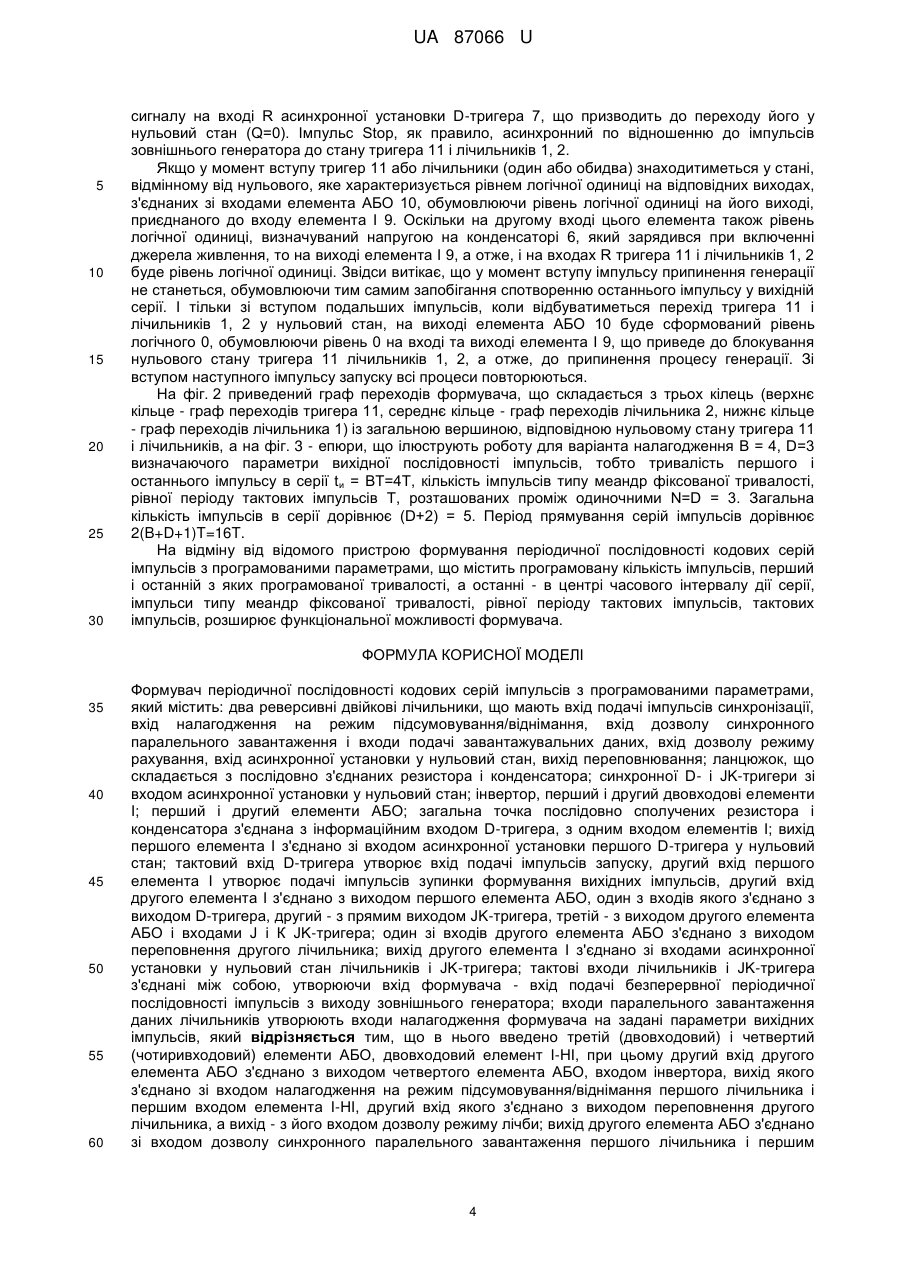

Реферат: Формувач періодичної послідовності кодових серій імпульсів з програмованими параметрами, який містить: два реверсивні двійкові лічильники, що мають вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронної D- і JK-тригери зі входом асинхронної установки у нульовий стан; інвертор, перший і другий двовходові елементи І; перший і другий елементи АБО. В нього введено третій (двовходовий) і четвертий (чотиривходовий) елементи АБО, двовходовий елемент І-НІ, при цьому другий вхід другого елемента АБО з'єднано з виходом четвертого елемента АБО, входом інвертора, вихід якого з'єднано зі входом налагодження на режим підсумовування/віднімання першого лічильника і першим входом елемента І-НІ, другий вхід якого з'єднано з виходом переповнення другого лічильника, а вихід - зі його входом дозволу режиму лічби; вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження першого лічильника і першим входом третього елемента АБО, другий вхід якого з'єднано з виходом JK-тригера, а вихід - зі входом дозволу режиму синхронного паралельного завантаження другого лічильника; входи четвертого елемента АБО з'єднано з виходами розрядів першого лічильника; вихід четвертого елемента АБО утворює вихід формувача, на якому формується кодова серія, яка містить програмовану кількість імпульсів, перший і останній з яких програмованої тривалості, а останні - в центрі часового інтервалу дії серії, імпульси типу меандр фіксованої тривалості, рівної періоду тактових імпульсів, при цьому входи паралельного завантаження першого лічильника утворюють входи налагодження формувача на задану тривалість першого і останнього імпульсу в серії, входи паралельного завантаження другого лічильника утворюють входи налагодження формувача на задану кількість імпульсів типу меандр в центрі часового інтервалу дії серії. UA 87066 U (54) ФОРМУВАЧ ПЕРІОДИЧНОЇ ПОСЛІДОВНОСТІ КОДОВИХ СЕРІЙ ІМПУЛЬСІВ З ПРОГРАМОВАНИМИ ПАРАМЕТРАМИ UA 87066 U UA 87066 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування періодичної послідовності кодових серій імпульсів з програмованими параметрами, що містить програмовану кількість імпульсів, перший і останній з яких програмованої тривалості, а останні в центрі часового інтервалу дії серії, імпульси типу меандр фіксованої тривалості, рівної періоду тактових імпульсів. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід [Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів. № 20, 1971; Тактовий генератор. АС СРСР № 354544. - Бюлетень винаходів. № 30, 1972]. Патенти на корисну модель України №№ 55951, 61312, 65818, 71778, 72614. Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим параметрів імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач періодичної послідовності кодових серій імпульсів з програмованими параметрами [патент України на корисну модель № 63192, бюл. № 18, 2011], який містить: два реверсивні двійкові лічильники, що мають вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронної D- і JK-тригери зі входом асинхронної установки у нульовий стан; інвертор, перший і другий двовходові елементи І; перший і другий елементи АБО; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом елементів І; вихід першого елемента І з'єднано зі входом асинхронної установки першого D-тригера у нульовий стан; тактовий вхід Dтригера утворює вхід подачі імпульсів запуску, другий вхід першого елемента І утворює подачі імпульсів зупинки формування вихідних імпульсів, другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один з входів якого з'єднано з виходом D-тригера, другий - з прямим виходом JK-тригера, третій - з виходом другого елемента АБО і входами J і К JKтригера; один зі входів другого елемента АБО з'єднано з виходом переповнення другого лічильника; вихід другого елемента І з'єднано зі входами асинхронної установки у нульовий стан лічильників і JK-тригера; тактової входи лічильників і JK-тригера з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження даних лічильників утворюють входи налагодження формувача на заданої параметри вихідних імпульсів. Недолік відомого пристрою - обмежені функціональні можливості. В основу корисної моделі поставлено задачу удосконалення формувача періодичної послідовності кодових серій імпульсів з програмованими параметрами шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлена задача вирішується тим, що в формувач періодичної послідовності кодових серій імпульсів з програмованими параметрами, який містить: два реверсивні двійкові лічильники, що мають вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронної D- і JK-тригери зі входом асинхронної установки у нульовий стан; інвертор, перший і другий двовходові елементи І; перший і другий елементи АБО; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом елементів І; вихід першого елемента І з'єднано зі входом асинхронної установки першого D-тригера у нульовий стан; тактовий вхід Dтригера утворює вхід подачі імпульсів запуску, другий вхід першого елемента І утворює подачі імпульсів зупинки формування вихідних імпульсів, другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один з входів якого з'єднано з виходом D-тригера, другий - з прямим виходом JK-тригера, третій - з виходом другого елемента АБО і входами J і К JKтригера; один зі входів другого елемента АБО з'єднано з виходом переповнення другого лічильника; вихід другого елемента І з'єднано зі входами асинхронної установки у нульовий стан лічильників і JK-тригера; тактової входи лічильників і JK-тригера з'єднані між собою, утворюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження даних лічильників утворюють входи налагодження формувача на задані параметри вихідних імпульсів, відповідно 1 UA 87066 U 5 10 15 20 25 30 35 40 45 50 55 60 до корисної моделі введено третій (двовходовий) і четвертий (чотиривходовий) елементи АБО, двовходовий елемент І-НІ, при цьому другий вхід другого елемента АБО з'єднано з виходом четвертого елемента АБО, входом інвертора, вихід якого з'єднано зі входом налагодження на режим підсумовування/віднімання першого лічильника і першим входом елемента І-НІ, другий вхід якого з'єднано з виходом переповнення другого лічильника, а вихід - з його входом дозволу режиму лічби; вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження першого лічильника і першим входом третього елемента АБО, другий вхід якого з'єднано з виходом JK-тригера, а вихід - зі входом дозволу режиму синхронного паралельного завантаження другого лічильника; входи четвертого елемента АБО з'єднано з виходами розрядів першого лічильника; вихід четвертого елемента АБО утворює вихід формувача, на якому формується кодова серія, яка містить програмовану кілька імпульсів, перший і останній з яких програмованої тривалості, а останні - в центрі часового інтервалу дії серії, імпульси типу меандр фіксованої тривалості, рівної періоду тактових імпульсів, при цьому, входи паралельного завантаження першого лічильника утворюють входи налагодження формувача на задану тривалість першого і останнього імпульсу в серії, входи паралельного завантаження другого лічильника утворюють входи налагодження формувача на задану кількість імпульсів типу меандр в центрі часового інтервалу дії серії. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: перший (1) реверсивний, який має вхід налагодження на режим підсумовування/віднімання U, і другий (2) віднімальний двійкові лічильники, кожен з яких має вхід подачі тактових імпульсів С, вхід U дозволу синхронного паралельного завантаження L і входи подачі даних D0-D3, вхід Р0 дозволу/заборони режиму лічби, вхід асинхронної установки в нульовий стан R, вихід переповнювання Р4; синхронної D-тригер (7) і JK-тригер 11 зі входами R асинхронної установки у нульовий стан; ланцюжок з послідовно сполучених резистора 5 і конденсатора 6, підключеного до джерела живлення; перший (10), другий (4), третій (12) і четвертий (13) елементи АБО; перший (8) і другий (9) елементи І; інвертор 3; елемент І-НІ 14. Загальна точка послідовно сполучених резистора 5 і конденсатора 6 з'єднана з інформаційним входом D-тригера 7, з одним входом елементів 8, 9. Вихід елемента 8 з'єднано зі входом асинхронної установки D-тригера 7 у нульовий стан. Другий вхід елемента 9 з'єднано з виходом елемента 10. Вихід елемента 9 з'єднано зі входами R асинхронної установки у нульовий стан лічильників і JK-тригера. Один з входів елемента 10 поєднаний з виходом D-тригера 7, другий з виходом JK-тригера і входом елемента 12, третій - з виходом елемента 4, входом L лічильника 1, входами J і К тригера 11 і другим входом елемента 12. Вихід елемента 12 з'єднано зі входом L лічильника 2. Вихід переповнення Вихід переповнювання Р 4 лічильника 2 з'єднано з першим входом елемента 4 і першим входом елемента 14, другий вхід якого з'єднано з виходом інвертора 3 і входом U лічильника 1. Вхід інвертора 3 з'єднано з виходом елемента 13 і другим входом елемента 4. Входи елемента 13 з'єднано з виходами (Q 0-Q3) лічильника 1. Вихід елемента 13 утворює вихід F формувача, на якому формується періодична послідовність кодових серій імпульсів з програмованими параметрами, що містить програмовану кількість імпульсів, перший і останній з яких програмованої тривалості, а останні - в центрі часового інтервалу дії серії, імпульси типу меандр фіксованої тривалості, рівної періоду Т тактових імпульсів. Входи паралельного завантаження D0-D3 лічильника 1 утворюють входи b0-b3 налагодження формувача на задану тривалість першого і останнього імпульсу в серії, входи паралельного завантаження D0-D3 лічильника 2 утворюють входи d0-d3 налагодження формувача на задану кількість імпульсів типу меандр в центрі часового інтервалу дії серії. Тактової входи (С) лічильників і тригера 11 утворюють вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Тактовий вхід С тригера 7 утворює вхід подачі імпульсів запуску (Start) формування вихідних імпульсів. Другий вхід елемента 8 утворює вхід подачі імпульсів зупинки (Stop) формування вихідних імпульсів. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на вході R асинхронної установки у нульовий стан тригера 11 і входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан відповідно D-тригера 7 2 UA 87066 U 5 10 15 20 25 30 35 40 45 50 55 60 і лічильників 1, 2. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери 7, 11 і обоє лічильники переходять в нульовий стан, формуючи рівень логічного нуля відповідно на виходах Q тригерів 7, 11, на виході переповнювання Р 4 лічильника 2 і на виході елемента 13, що веде до формування рівня 0 на виході елемента 10, з'єднаного зі входом елемента І 9, що забезпечує підтвердження (блокування) рівня 0 на його виході і по закінченні перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень 0 на входах асинхронної установки тригера 11 і лічильників 1, 2 у нульовий стан. Оскільки режим асинхронної установки у нульовий стан має пріоритет відносно до всіх останніх режимів, то доти, поки на вході елемента 9 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан тригера 11 і лічильників залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на тактовий вхід С тригера 7 по його фронту тригер переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на вході і виході елемента АБО 10, а отже на вході тригера 11 та виході елемента І 9, що забезпечує рівень логічної одиниці на входах R тригера 11 і лічильників 1, 2, знімаючи блокування нульового стану. Нульове значення сигналів з виходу Р4 лічильника, елемента 13 і виходу тригера 11 надходить на відповідні входи елементів АБО 4, АБО 12 і далі на входи дозволу синхронного паралельного завантаження L лічильників 1, 2, готуючи їх до прийому інформації зі входів d 0-d3, і на входи J і К тригера 11, готуючи його до переходу у протилежний (тобто одиничній) стан. І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С по його фронту відбувається перехід тригера 11 в одиничний стан, що веде до формування одиничного значення на його виході, і паралельне завантаження лічильників значеннями сигналів, що подаються на відповідні входи D 0-D3, тобто лічильник 1 переходить у стан В = b3b2b1b0, лічильник 2 у стан D=d3d2d1d0, формуючі одиничне значення на виходах елементів АБО 4, 12, 13 тобто на входах L лічильників 1, 2, і нульове значення на виході інвертора 3, що веде до переходу лічильника 2 і тригера 11 в режим зберігання, а лічильника 1 - в режим віднімання. І тоді під час вступу другого і подальших тактових імпульсів зміст лічильника 1 буде зменшуватися, а зміст лічильника 2 і одиничний стан тригера 11 залишаться незмінними доти, поки вміст лічильника 1 не стане рівним 0, що забезпечує рівень логічного 0 на виході елемента АБО 13, рівень логічної одиниці на виході інвертора 3 і рівень логічного 0 на виході елемента 14, у результаті чого лічильника 1 переходить у режим складання, а лічильника 2 режим віднімання і тоді під час вступу наступного тактового імпульсу лічильник 2 переходіть у стан d3d2d1d0-1, лічильник 1 переходіть в одиничний стан, одиничний стан тригера 11 залишиться незмінним, що веде до переходу лічильника 1 у режим віднімання, а лічильника 2 у режим зберігання, і тоді під час вступу наступного тактового імпульсу лічильник 1 переходіть у нульовий стан, у результаті чого лічильника 1 знову переходить у режим складання, а лічильника 2 режим віднімання. Під час вступу подальших тактових імпульсів процеси аналогічні, до тих пір, поки зміст обох лічильників не стане рівним 0, що забезпечує рівень логічного 0 на виході елемента АБО 4, тобто на вході L лічильника 1 (обумовлюючи режим завантаження) і на входах J і К тригера 11, готуючи його до переходу у протилежний (тобто нульовий) стан. І тоді з приходом чергового тактового імпульсу тригер 11 переїде у нульовий стан, лічильник 1 переходить у стан B=b3b2b1b0, нульовий стан лічильника 2 залишиться незмінним, що веде до формування одиничне значення на виходах елемента АБО 4 і до переходу лічильника 1 у режим віднімання, а лічильника 2 і тригера 11 у режим зберігання і. Під час вступу подальших тактових імпульсів вміст лічильника 1 буде зменшуватися, нульовий вміст лічильника 2 і нульовий стан тригера 11 залишаться незмінними до тих пір поки вміст лічильника 1 не стане рівним нулю, тобто формувач повернеться в вихідний стан, який був після подачі імпульсу запуску (Start). Під час вступу подальших тактових імпульсів процеси аналогічні. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на виході формувача генерується періодична послідовність кодових серій імпульсів з програмованими параметрами, що містить програмовану кількість імпульсів, перший і останній з яких програмованої тривалості, а останні - в центрі часового інтервалу дії серії, імпульси типу меандр фіксованої тривалості, рівної періоду тактових імпульсів, параметри яких визначаються значенням управляючих слів В і D. Тривалість першого і останнього імпульсу в серії визначається значенням В: tи = ВТ. Кількість імпульсів типу меандр фіксованої тривалості, рівної періоду тактових імпульсів Т, розташованих проміж одиночними N=D. Загальна кількість імпульсів в серії дорівнює (D+2). Період прямування серій імпульсів дорівнює 2(B+D+1)T. Зупинка процесу формування вихідної послідовності імпульсів здійснюється подачею імпульсу, відповідного рівню логічного нуля, на вхід зупинки (Stop), що формує активний рівень 3 UA 87066 U 5 10 15 20 25 30 сигналу на вході R асинхронної установки D-тригера 7, що призводить до переходу його у нульовий стан (Q=0). Імпульс Stop, як правило, асинхронний по відношенню до імпульсів зовнішнього генератора до стану тригера 11 і лічильників 1, 2. Якщо у момент вступу тригер 11 або лічильники (один або обидва) знаходитиметься у стані, відмінному від нульового, яке характеризується рівнем логічної одиниці на відповідних виходах, з'єднаних зі входами елемента АБО 10, обумовлюючи рівень логічної одиниці на його виході, приєднаного до входу елемента І 9. Оскільки на другому вході цього елемента також рівень логічної одиниці, визначуваний напругою на конденсаторі 6, який зарядився при включенні джерела живлення, то на виході елемента І 9, а отже, і на входах R тригера 11 і лічильників 1, 2 буде рівень логічної одиниці. Звідси витікає, що у момент вступу імпульсу припинення генерації не станеться, обумовлюючи тим самим запобігання спотворенню останнього імпульсу у вихідній серії. І тільки зі вступом подальших імпульсів, коли відбуватиметься перехід тригера 11 і лічильників 1, 2 у нульовий стан, на виході елемента АБО 10 буде сформований рівень логічного 0, обумовлюючи рівень 0 на вході та виході елемента І 9, що приведе до блокування нульового стану тригера 11 лічильників 1, 2, а отже, до припинення процесу генерації. Зі вступом наступного імпульсу запуску всі процеси повторюються. На фіг. 2 приведений граф переходів формувача, що складається з трьох кілець (верхнє кільце - граф переходів тригера 11, середнє кільце - граф переходів лічильника 2, нижнє кільце - граф переходів лічильника 1) із загальною вершиною, відповідною нульовому стану тригера 11 і лічильників, а на фіг. 3 - епюри, що ілюструють роботу для варіанта налагодження В = 4, D=3 визначаючого параметри вихідної послідовності імпульсів, тобто тривалість першого і останнього імпульсу в серії tи = BT=4T, кількість імпульсів типу меандр фіксованої тривалості, рівної періоду тактових імпульсів Т, розташованих проміж одиночними N=D = 3. Загальна кількість імпульсів в серії дорівнює (D+2) = 5. Період прямування серій імпульсів дорівнює 2(B+D+1)T=16T. На відміну від відомого пристрою формування періодичної послідовності кодових серій імпульсів з програмованими параметрами, що містить програмовану кількість імпульсів, перший і останній з яких програмованої тривалості, а останні - в центрі часового інтервалу дії серії, імпульси типу меандр фіксованої тривалості, рівної періоду тактових імпульсів, тактових імпульсів, розширює функціональної можливості формувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 Формувач періодичної послідовності кодових серій імпульсів з програмованими параметрами, який містить: два реверсивні двійкові лічильники, що мають вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронної D- і JK-тригери зі входом асинхронної установки у нульовий стан; інвертор, перший і другий двовходові елементи І; перший і другий елементи АБО; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом елементів І; вихід першого елемента І з'єднано зі входом асинхронної установки першого D-тригера у нульовий стан; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску, другий вхід першого елемента І утворює подачі імпульсів зупинки формування вихідних імпульсів, другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один з входів якого з'єднано з виходом D-тригера, другий - з прямим виходом JK-тригера, третій - з виходом другого елемента АБО і входами J і К JK-тригера; один зі входів другого елемента АБО з'єднано з виходом переповнення другого лічильника; вихід другого елемента І з'єднано зі входами асинхронної установки у нульовий стан лічильників і JK-тригера; тактові входи лічильників і JK-тригера з'єднані між собою, утворюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження даних лічильників утворюють входи налагодження формувача на задані параметри вихідних імпульсів, який відрізняється тим, що в нього введено третій (двовходовий) і четвертий (чотиривходовий) елементи АБО, двовходовий елемент І-НІ, при цьому другий вхід другого елемента АБО з'єднано з виходом четвертого елемента АБО, входом інвертора, вихід якого з'єднано зі входом налагодження на режим підсумовування/віднімання першого лічильника і першим входом елемента І-НІ, другий вхід якого з'єднано з виходом переповнення другого лічильника, а вихід - з його входом дозволу режиму лічби; вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження першого лічильника і першим 4 UA 87066 U 5 10 входом третього елемента АБО, другий вхід якого з'єднано з виходом JK-тригера, а вихід - зі входом дозволу режиму синхронного паралельного завантаження другого лічильника; входи четвертого елемента АБО з'єднано з виходами розрядів першого лічильника; вихід четвертого елемента АБО утворює вихід формувача, на якому формується кодова серія, яка містить програмовану кількість імпульсів, перший і останній з яких програмованої тривалості, а останні в центрі часового інтервалу дії серії, імпульси типу меандр фіксованої тривалості, рівної періоду тактових імпульсів, при цьому входи паралельного завантаження першого лічильника утворюють входи налагодження формувача на задану тривалість першого і останнього імпульсу в серії, входи паралельного завантаження другого лічильника утворюють входи налагодження формувача на задану кількість імпульсів типу меандр в центрі часового інтервалу дії серії. 5 UA 87066 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
