Пристрій для захисту технологічного встаткування рефрижераторного контейнера

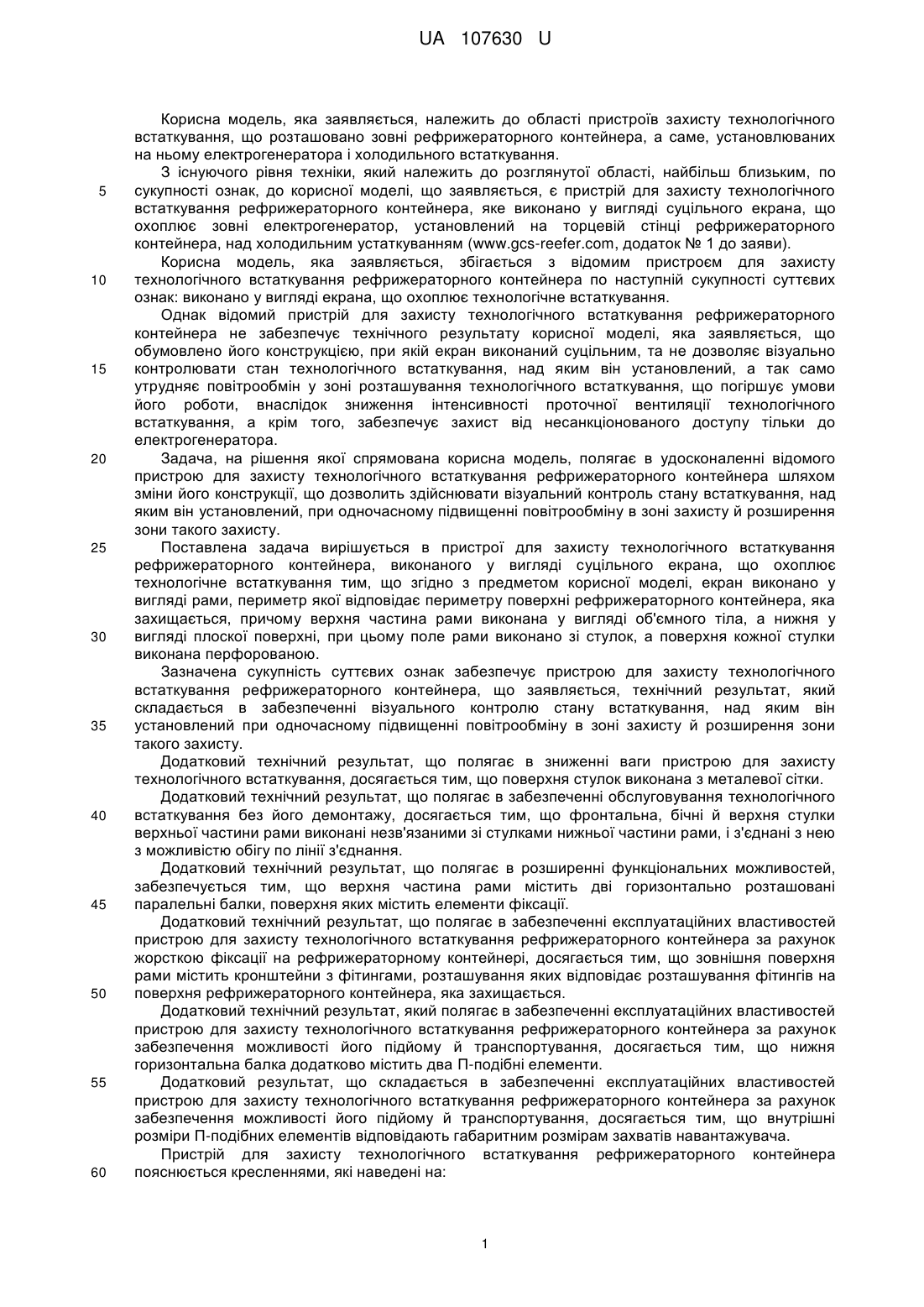

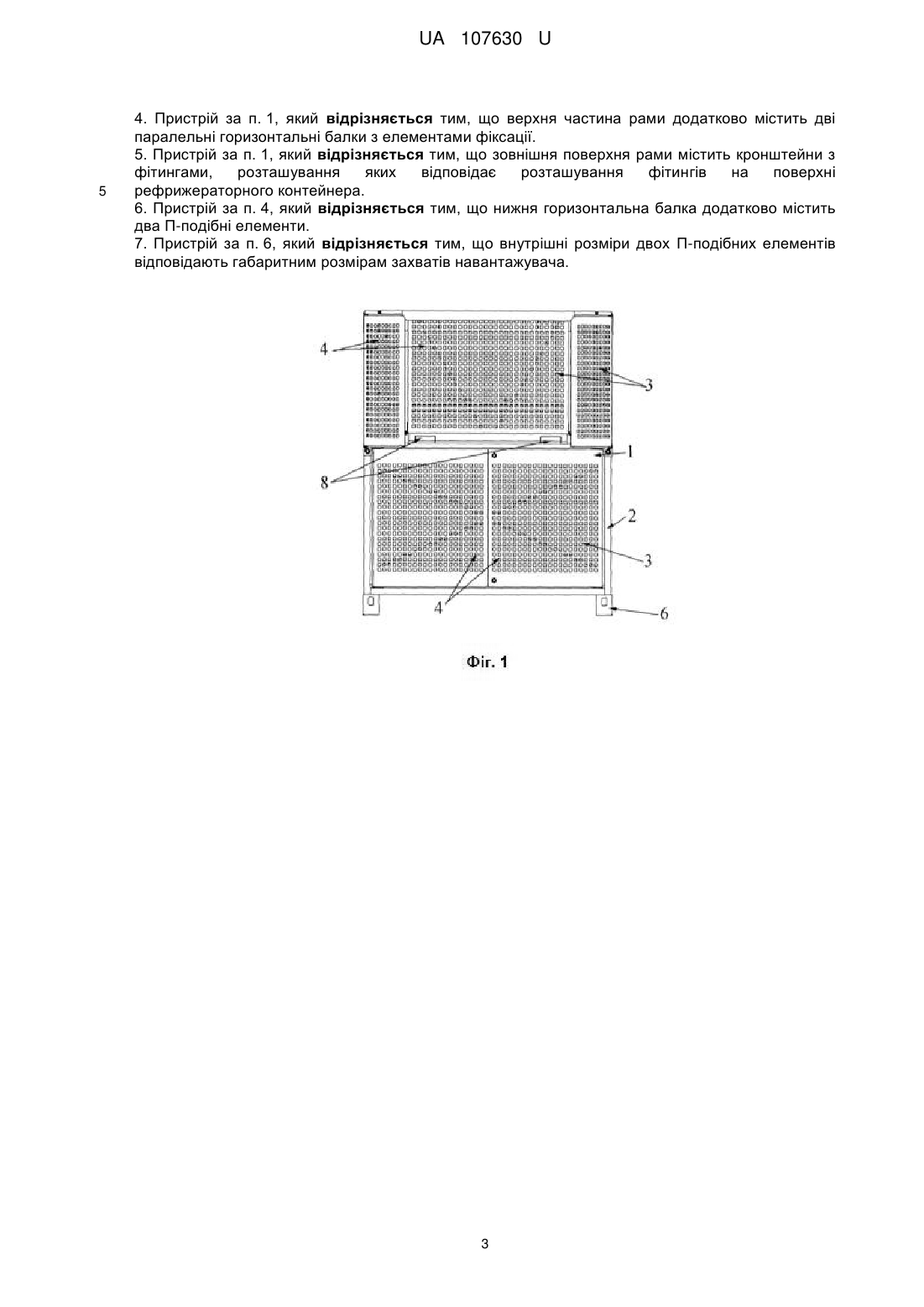

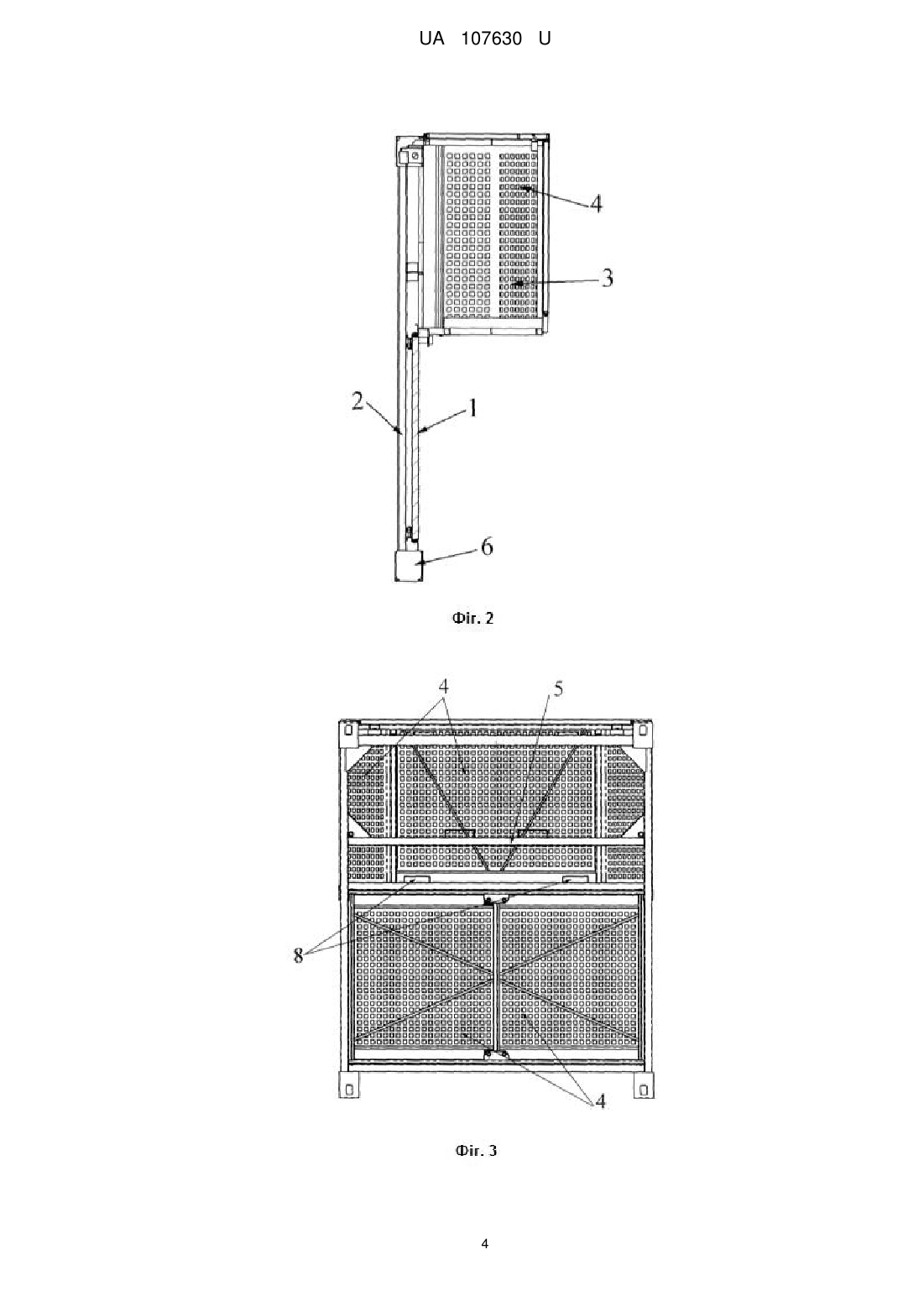

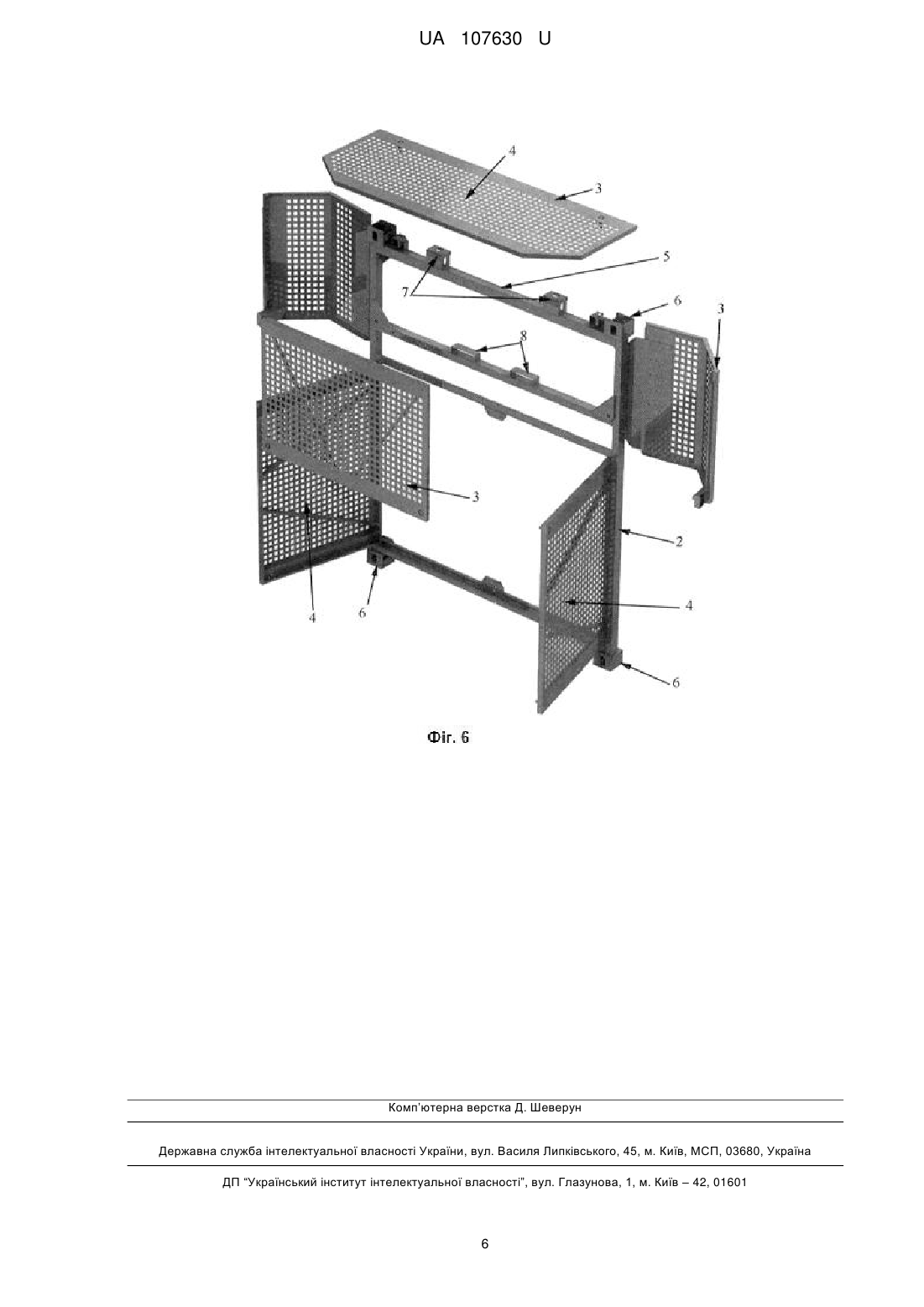

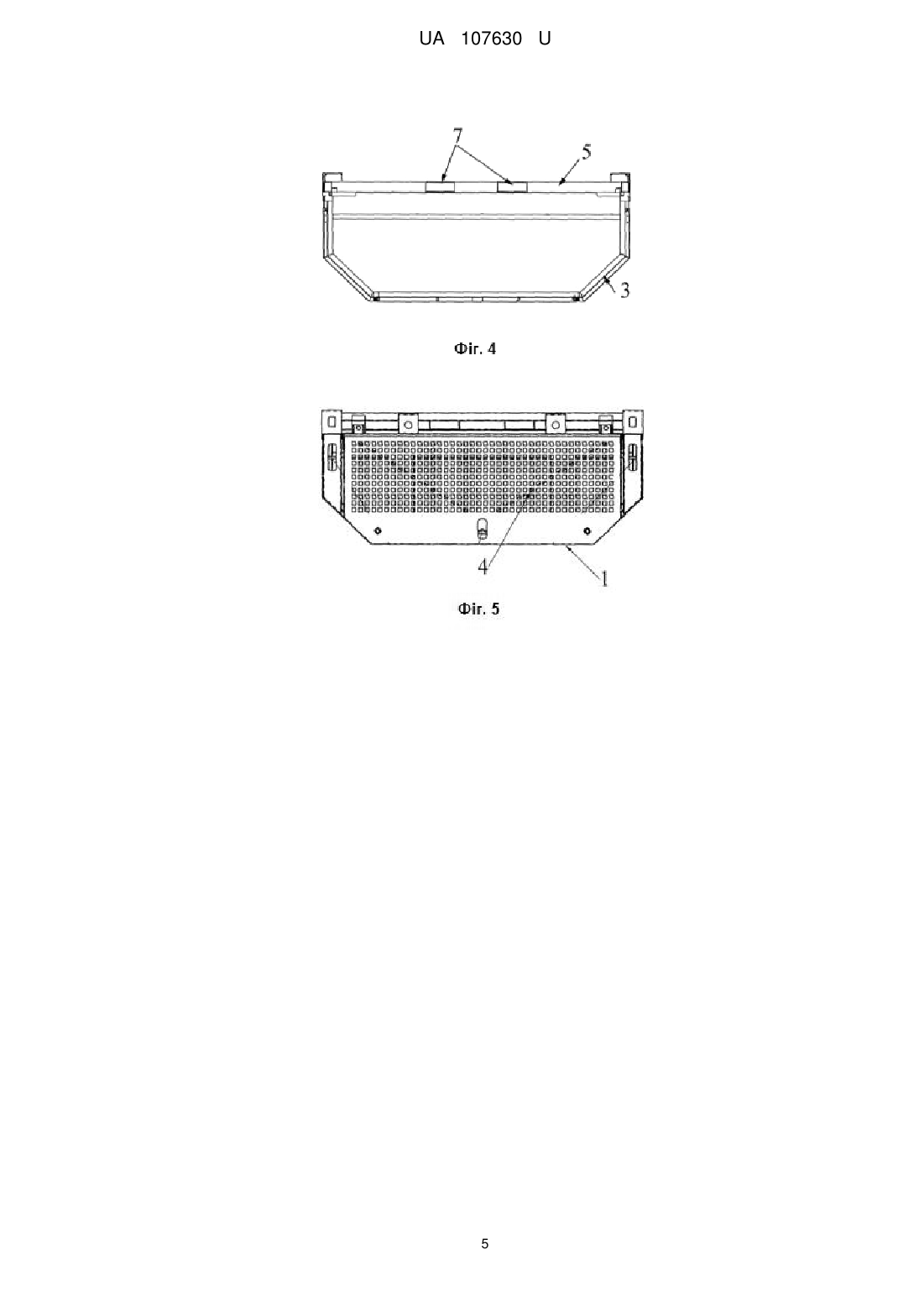

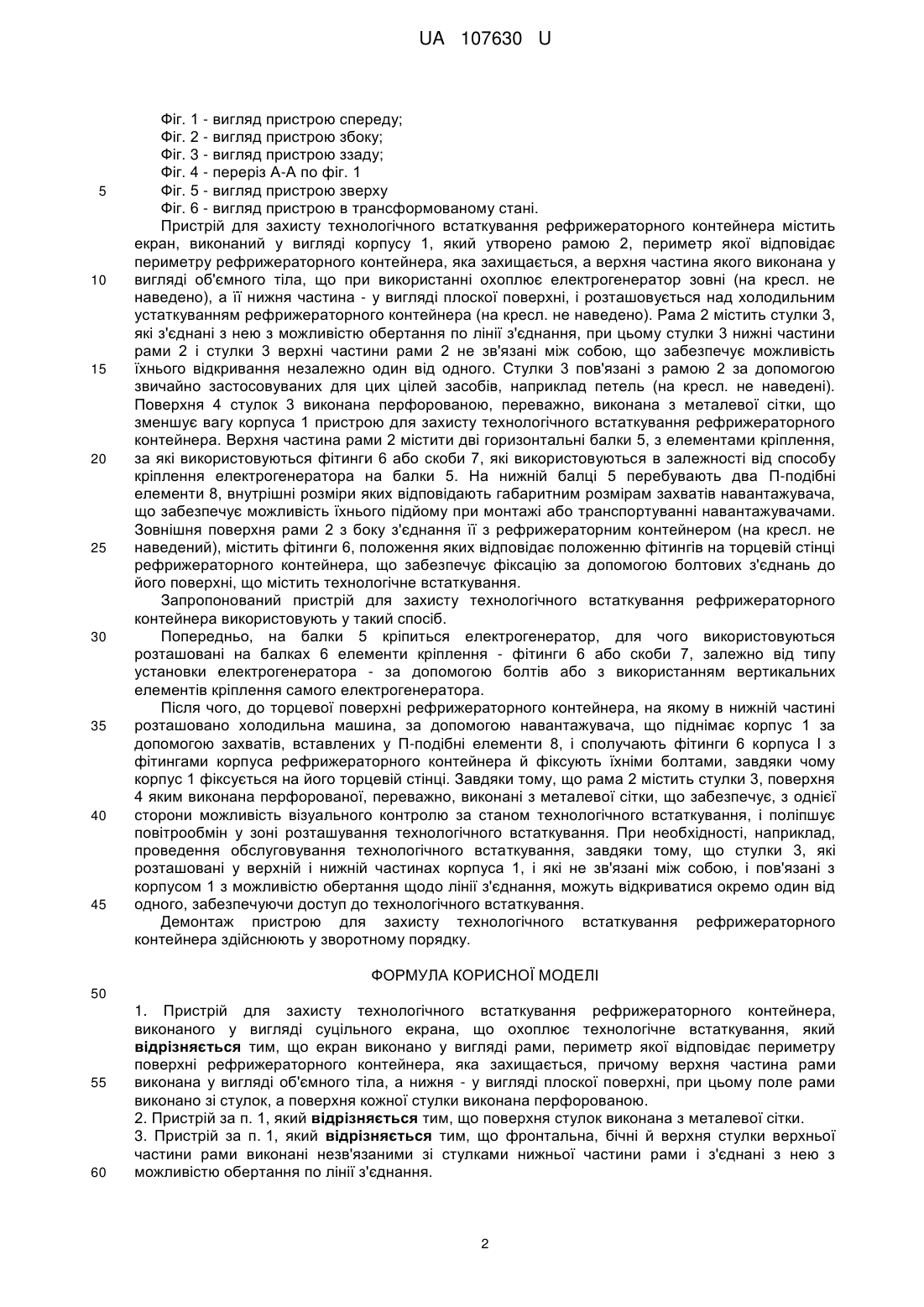

Реферат: Пристрій для захисту технологічного встаткування рефрижераторного контейнера, виконаного у вигляді суцільного екрана, що охоплює технологічне встаткування. Екран виконано у вигляді рами, периметр якої відповідає периметру поверхні рефрижераторного контейнера, яка захищається, причому верхня частина рами виконана у вигляді об'ємного тіла, а нижня - у вигляді плоскої поверхні, при цьому поле рами виконано зі стулок, а поверхня кожної стулки виконана перфорованою. UA 107630 U (12) UA 107630 U UA 107630 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до області пристроїв захисту технологічного встаткування, що розташовано зовні рефрижераторного контейнера, а саме, установлюваних на ньому електрогенератора і холодильного встаткування. З існуючого рівня техніки, який належить до розглянутої області, найбільш близьким, по сукупності ознак, до корисної моделі, що заявляється, є пристрій для захисту технологічного встаткування рефрижераторного контейнера, яке виконано у вигляді суцільного екрана, що охоплює зовні електрогенератор, установлений на торцевій стінці рефрижераторного контейнера, над холодильним устаткуванням (www.gcs-reefer.com, додаток № 1 до заяви). Корисна модель, яка заявляється, збігається з відомим пристроєм для захисту технологічного встаткування рефрижераторного контейнера по наступній сукупності суттєвих ознак: виконано у вигляді екрана, що охоплює технологічне встаткування. Однак відомий пристрій для захисту технологічного встаткування рефрижераторного контейнера не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, при якій екран виконаний суцільним, та не дозволяє візуально контролювати стан технологічного встаткування, над яким він установлений, а так само утрудняє повітрообмін у зоні розташування технологічного встаткування, що погіршує умови його роботи, внаслідок зниження інтенсивності проточної вентиляції технологічного встаткування, а крім того, забезпечує захист від несанкціонованого доступу тільки до електрогенератора. Задача, на рішення якої спрямована корисна модель, полягає в удосконаленні відомого пристрою для захисту технологічного встаткування рефрижераторного контейнера шляхом зміни його конструкції, що дозволить здійснювати візуальний контроль стану встаткування, над яким він установлений, при одночасному підвищенні повітрообміну в зоні захисту й розширення зони такого захисту. Поставлена задача вирішується в пристрої для захисту технологічного встаткування рефрижераторного контейнера, виконаного у вигляді суцільного екрана, що охоплює технологічне встаткування тим, що згідно з предметом корисної моделі, екран виконано у вигляді рами, периметр якої відповідає периметру поверхні рефрижераторного контейнера, яка захищається, причому верхня частина рами виконана у вигляді об'ємного тіла, а нижня у вигляді плоскої поверхні, при цьому поле рами виконано зі стулок, а поверхня кожної стулки виконана перфорованою. Зазначена сукупність суттєвих ознак забезпечує пристрою для захисту технологічного встаткування рефрижераторного контейнера, що заявляється, технічний результат, який складається в забезпеченні візуального контролю стану встаткування, над яким він установлений при одночасному підвищенні повітрообміну в зоні захисту й розширення зони такого захисту. Додатковий технічний результат, що полягає в зниженні ваги пристрою для захисту технологічного встаткування, досягається тим, що поверхня стулок виконана з металевої сітки. Додатковий технічний результат, що полягає в забезпеченні обслуговування технологічного встаткування без його демонтажу, досягається тим, що фронтальна, бічні й верхня стулки верхньої частини рами виконані незв'язаними зі стулками нижньої частини рами, і з'єднані з нею з можливістю обігу по лінії з'єднання. Додатковий технічний результат, що полягає в розширенні функціональних можливостей, забезпечується тим, що верхня частина рами містить дві горизонтально розташовані паралельні балки, поверхня яких містить елементи фіксації. Додатковий технічний результат, що полягає в забезпеченні експлуатаційних властивостей пристрою для захисту технологічного встаткування рефрижераторного контейнера за рахунок жорсткою фіксації на рефрижераторному контейнері, досягається тим, що зовнішня поверхня рами містить кронштейни з фітингами, розташування яких відповідає розташування фітингів на поверхня рефрижераторного контейнера, яка захищається. Додатковий технічний результат, який полягає в забезпеченні експлуатаційних властивостей пристрою для захисту технологічного встаткування рефрижераторного контейнера за рахунок забезпечення можливості його підйому й транспортування, досягається тим, що нижня горизонтальна балка додатково містить два Π-подібні елементи. Додатковий результат, що складається в забезпеченні експлуатаційних властивостей пристрою для захисту технологічного встаткування рефрижераторного контейнера за рахунок забезпечення можливості його підйому й транспортування, досягається тим, що внутрішні розміри Π-подібних елементів відповідають габаритним розмірам захватів навантажувача. Пристрій для захисту технологічного встаткування рефрижераторного контейнера пояснюється кресленнями, які наведені на: 1 UA 107630 U 5 10 15 20 25 30 35 40 45 Фіг. 1 - вигляд пристрою спереду; Фіг. 2 - вигляд пристрою збоку; Фіг. 3 - вигляд пристрою ззаду; Фіг. 4 - переріз А-А по фіг. 1 Фіг. 5 - вигляд пристрою зверху Фіг. 6 - вигляд пристрою в трансформованому стані. Пристрій для захисту технологічного встаткування рефрижераторного контейнера містить екран, виконаний у вигляді корпусу 1, який утворено рамою 2, периметр якої відповідає периметру рефрижераторного контейнера, яка захищається, а верхня частина якого виконана у вигляді об'ємного тіла, що при використанні охоплює електрогенератор зовні (на кресл. не наведено), а її нижня частина - у вигляді плоскої поверхні, і розташовується над холодильним устаткуванням рефрижераторного контейнера (на кресл. не наведено). Рама 2 містить стулки 3, які з'єднані з нею з можливістю обертання по лінії з'єднання, при цьому стулки 3 нижні частини рами 2 і стулки 3 верхні частини рами 2 не зв'язані між собою, що забезпечує можливість їхнього відкривання незалежно один від одного. Стулки 3 пов'язані з рамою 2 за допомогою звичайно застосовуваних для цих цілей засобів, наприклад петель (на кресл. не наведені). Поверхня 4 стулок 3 виконана перфорованою, переважно, виконана з металевої сітки, що зменшує вагу корпуса 1 пристрою для захисту технологічного встаткування рефрижераторного контейнера. Верхня частина рами 2 містити дві горизонтальні балки 5, з елементами кріплення, за які використовуються фітинги 6 або скоби 7, які використовуються в залежності від способу кріплення електрогенератора на балки 5. На нижній балці 5 перебувають два Π-подібні елементи 8, внутрішні розміри яких відповідають габаритним розмірам захватів навантажувача, що забезпечує можливість їхнього підйому при монтажі або транспортуванні навантажувачами. Зовнішня поверхня рами 2 з боку з'єднання її з рефрижераторним контейнером (на кресл. не наведений), містить фітинги 6, положення яких відповідає положенню фітингів на торцевій стінці рефрижераторного контейнера, що забезпечує фіксацію за допомогою болтових з'єднань до його поверхні, що містить технологічне встаткування. Запропонований пристрій для захисту технологічного встаткування рефрижераторного контейнера використовують у такий спосіб. Попередньо, на балки 5 кріпиться електрогенератор, для чого використовуються розташовані на балках 6 елементи кріплення - фітинги 6 або скоби 7, залежно від типу установки електрогенератора - за допомогою болтів або з використанням вертикальних елементів кріплення самого електрогенератора. Після чого, до торцевої поверхні рефрижераторного контейнера, на якому в нижній частині розташовано холодильна машина, за допомогою навантажувача, що піднімає корпус 1 за допомогою захватів, вставлених у Π-подібні елементи 8, і сполучають фітинги 6 корпуса І з фітингами корпуса рефрижераторного контейнера й фіксують їхніми болтами, завдяки чому корпус 1 фіксується на його торцевій стінці. Завдяки тому, що рама 2 містить стулки 3, поверхня 4 яким виконана перфорованої, переважно, виконані з металевої сітки, що забезпечує, з однієї сторони можливість візуального контролю за станом технологічного встаткування, і поліпшує повітрообмін у зоні розташування технологічного встаткування. При необхідності, наприклад, проведення обслуговування технологічного встаткування, завдяки тому, що стулки 3, які розташовані у верхній і нижній частинах корпуса 1, і які не зв'язані між собою, і пов'язані з корпусом 1 з можливістю обертання щодо лінії з'єднання, можуть відкриватися окремо один від одного, забезпечуючи доступ до технологічного встаткування. Демонтаж пристрою для захисту технологічного встаткування рефрижераторного контейнера здійснюють у зворотному порядку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Пристрій для захисту технологічного встаткування рефрижераторного контейнера, виконаного у вигляді суцільного екрана, що охоплює технологічне встаткування, який відрізняється тим, що екран виконано у вигляді рами, периметр якої відповідає периметру поверхні рефрижераторного контейнера, яка захищається, причому верхня частина рами виконана у вигляді об'ємного тіла, а нижня - у вигляді плоскої поверхні, при цьому поле рами виконано зі стулок, а поверхня кожної стулки виконана перфорованою. 2. Пристрій за п. 1, який відрізняється тим, що поверхня стулок виконана з металевої сітки. 3. Пристрій за п. 1, який відрізняється тим, що фронтальна, бічні й верхня стулки верхньої частини рами виконані незв'язаними зі стулками нижньої частини рами і з'єднані з нею з можливістю обертання по лінії з'єднання. 2 UA 107630 U 5 4. Пристрій за п. 1, який відрізняється тим, що верхня частина рами додатково містить дві паралельні горизонтальні балки з елементами фіксації. 5. Пристрій за п. 1, який відрізняється тим, що зовнішня поверхня рами містить кронштейни з фітингами, розташування яких відповідає розташування фітингів на поверхні рефрижераторного контейнера. 6. Пристрій за п. 4, який відрізняється тим, що нижня горизонтальна балка додатково містить два Π-подібні елементи. 7. Пристрій за п. 6, який відрізняється тим, що внутрішні розміри двох Π-подібних елементів відповідають габаритним розмірам захватів навантажувача. 3 UA 107630 U 4 UA 107630 U 5 UA 107630 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
