Двовмісна пляшка

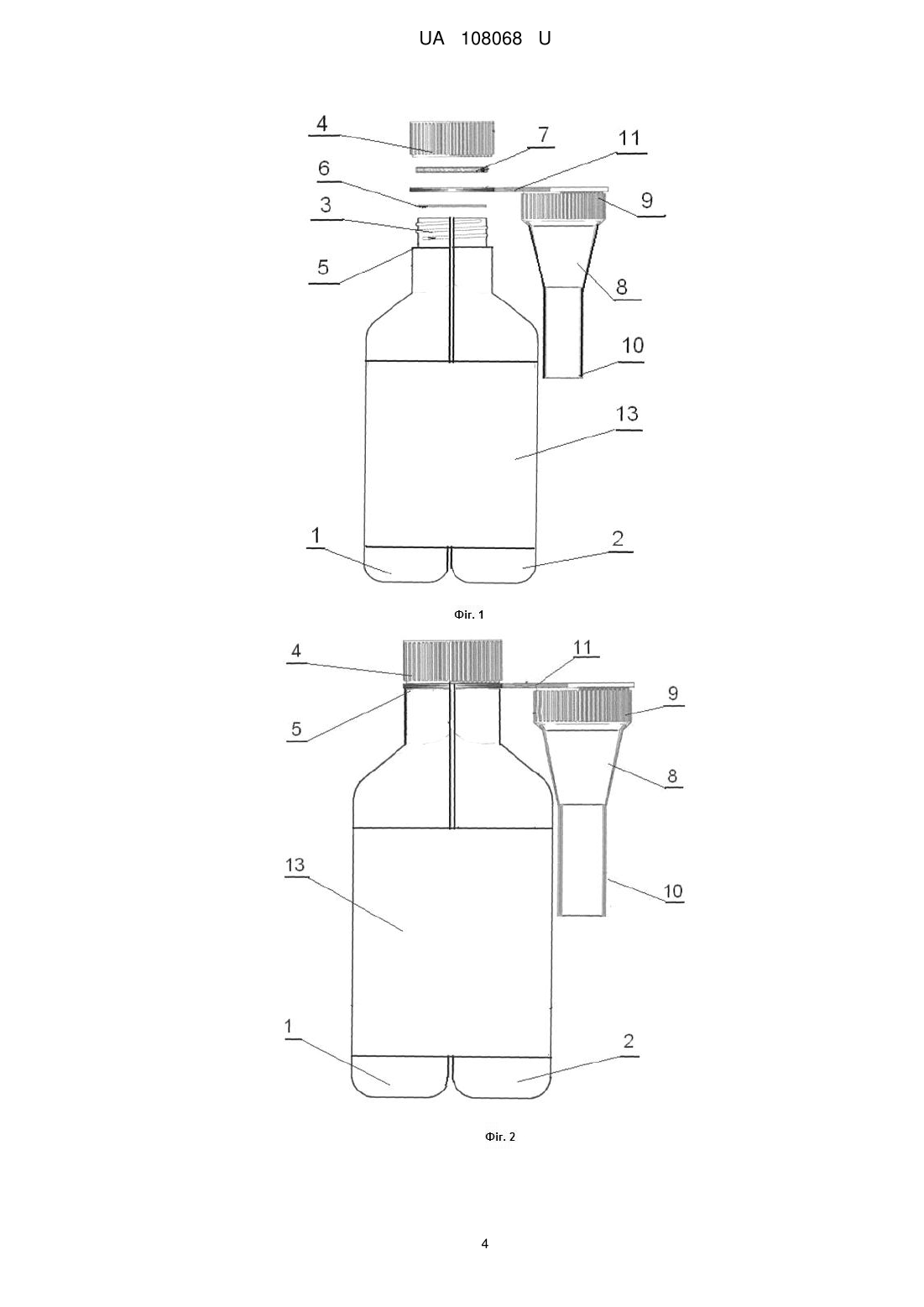

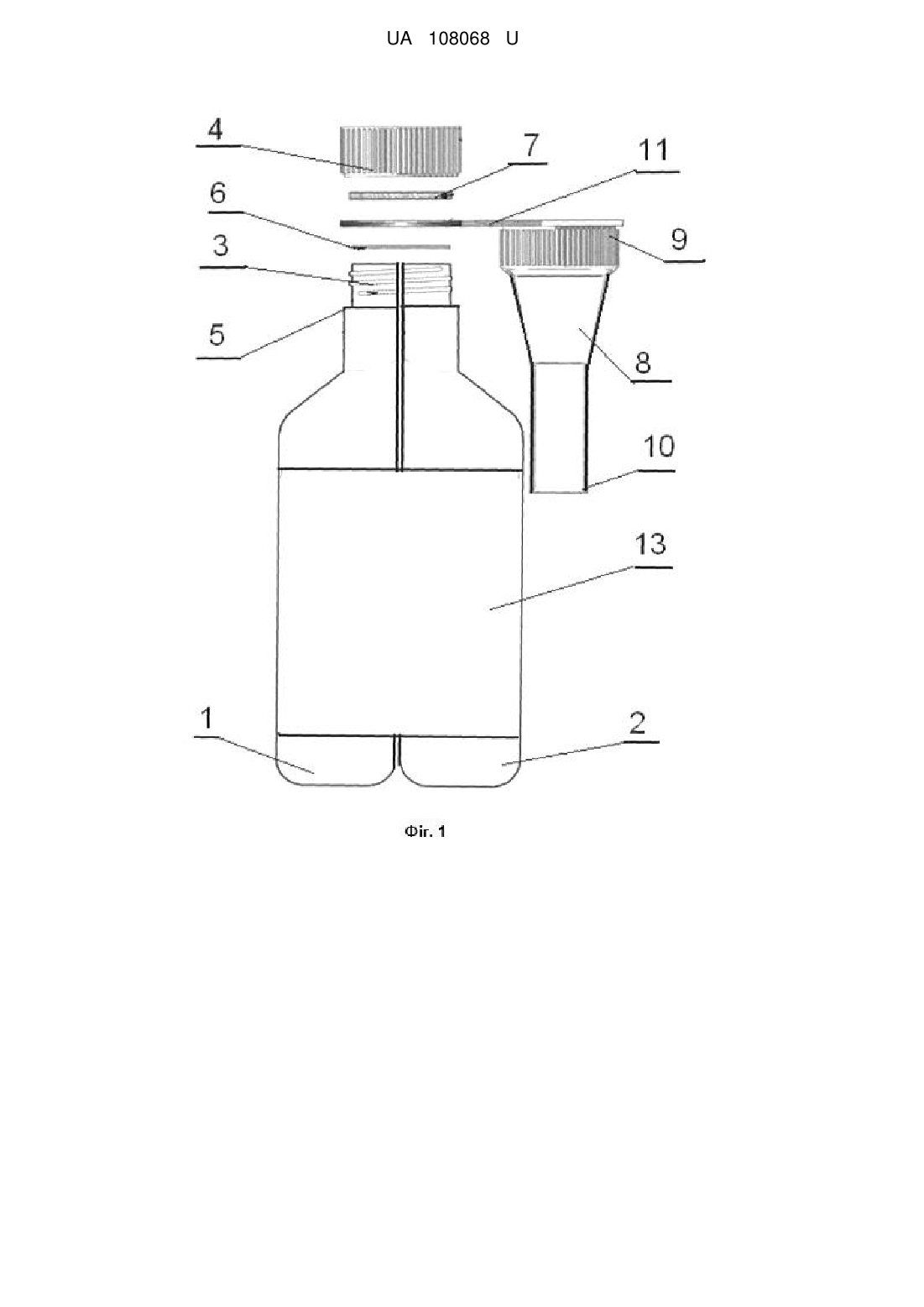

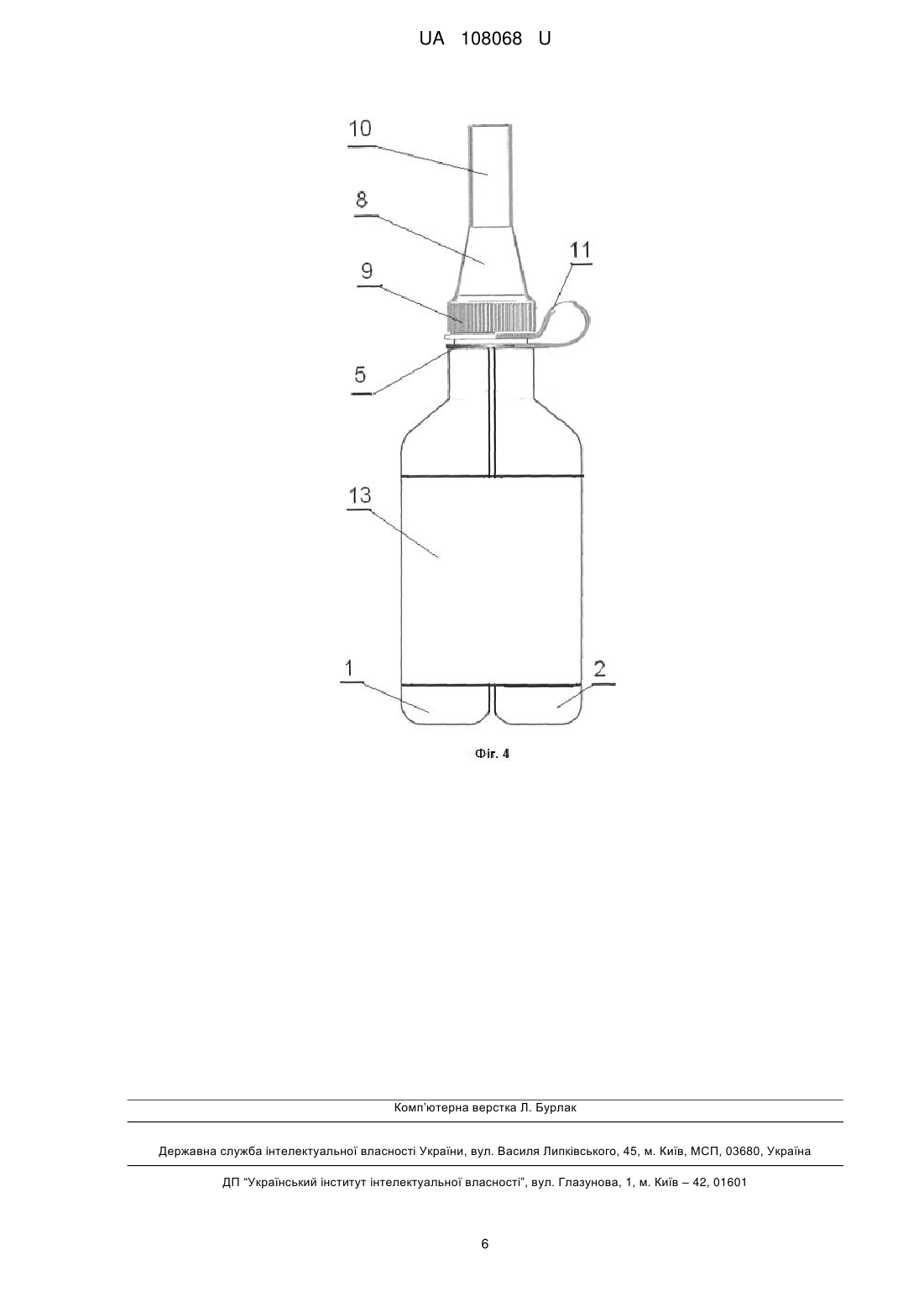

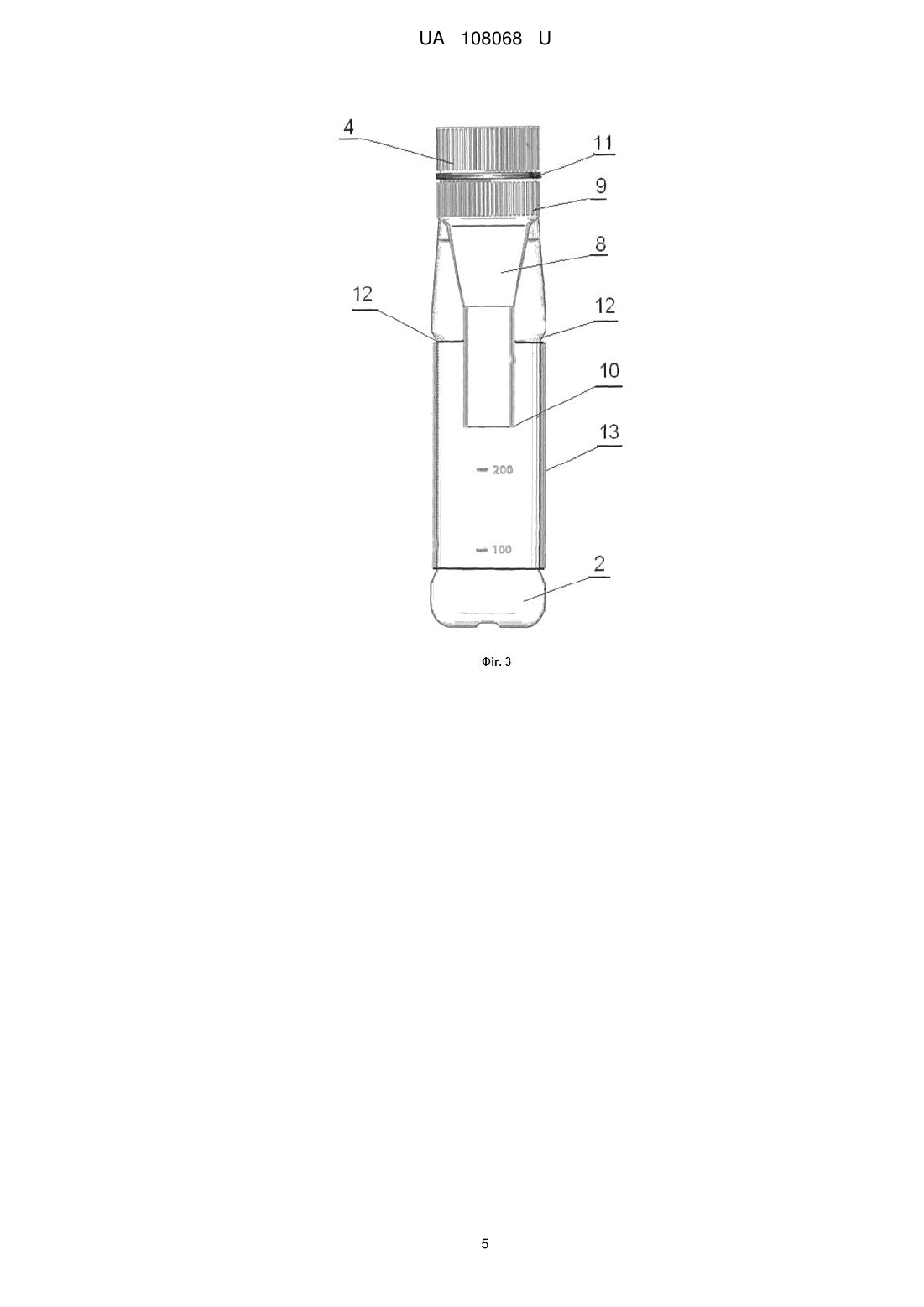

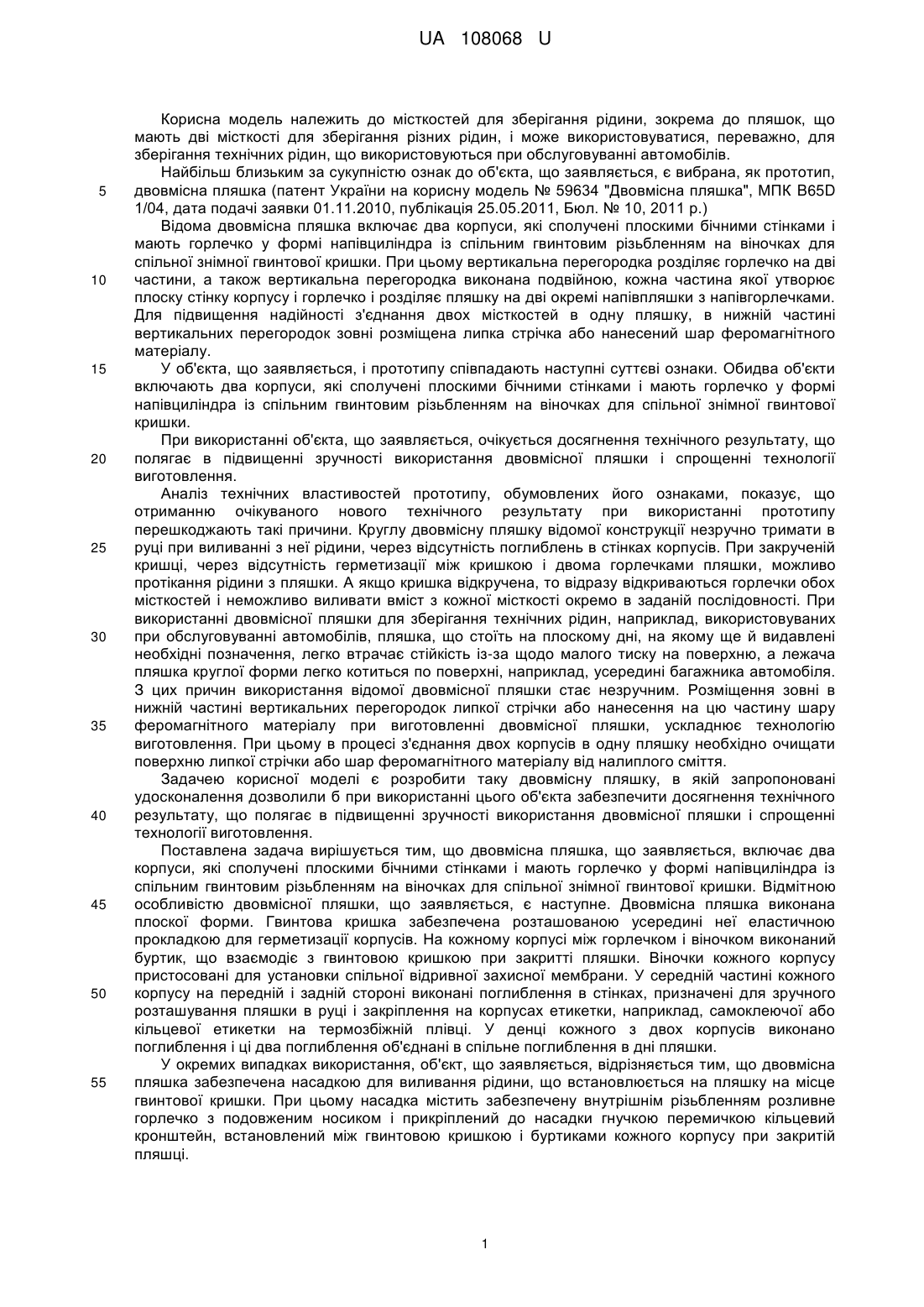

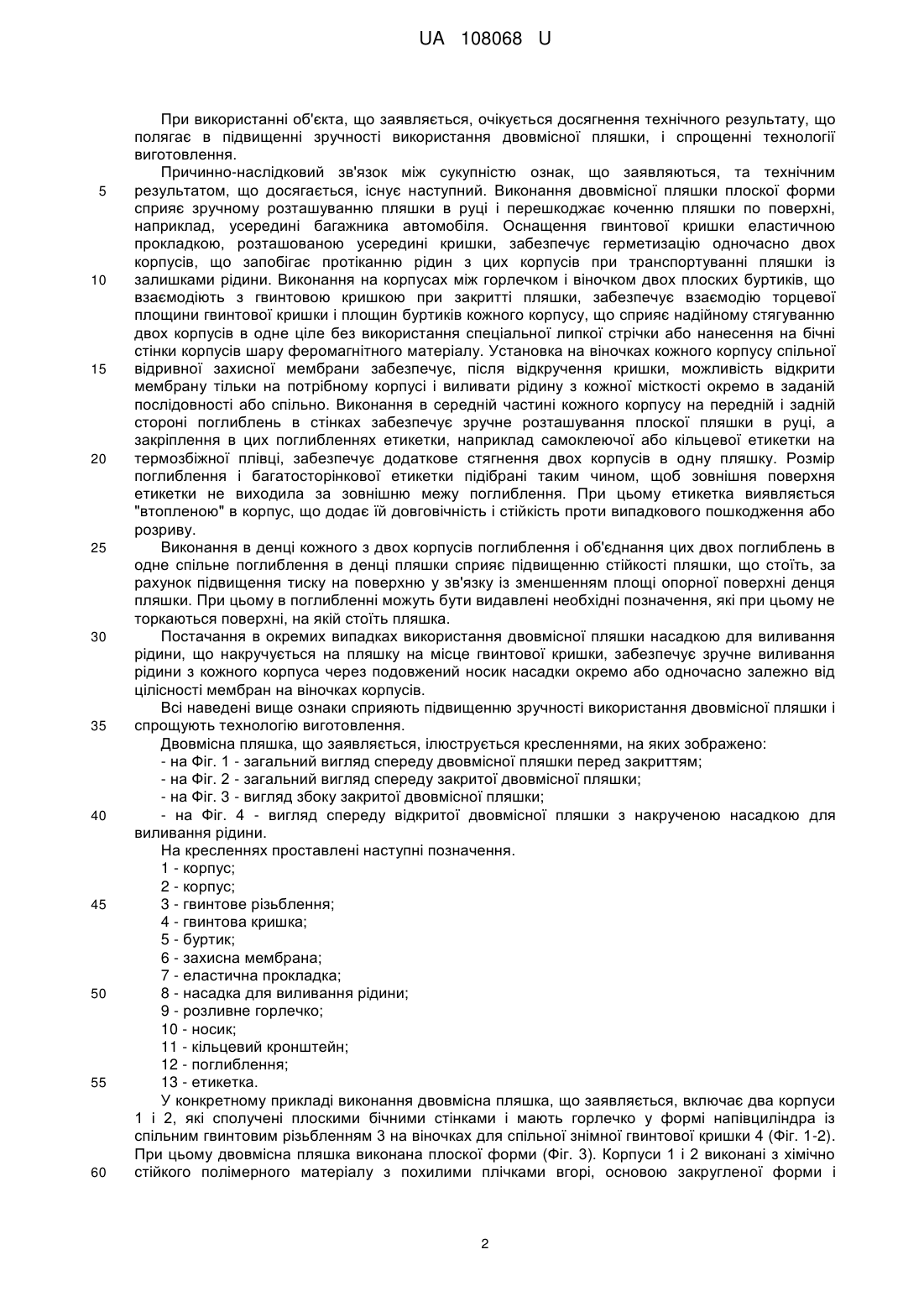

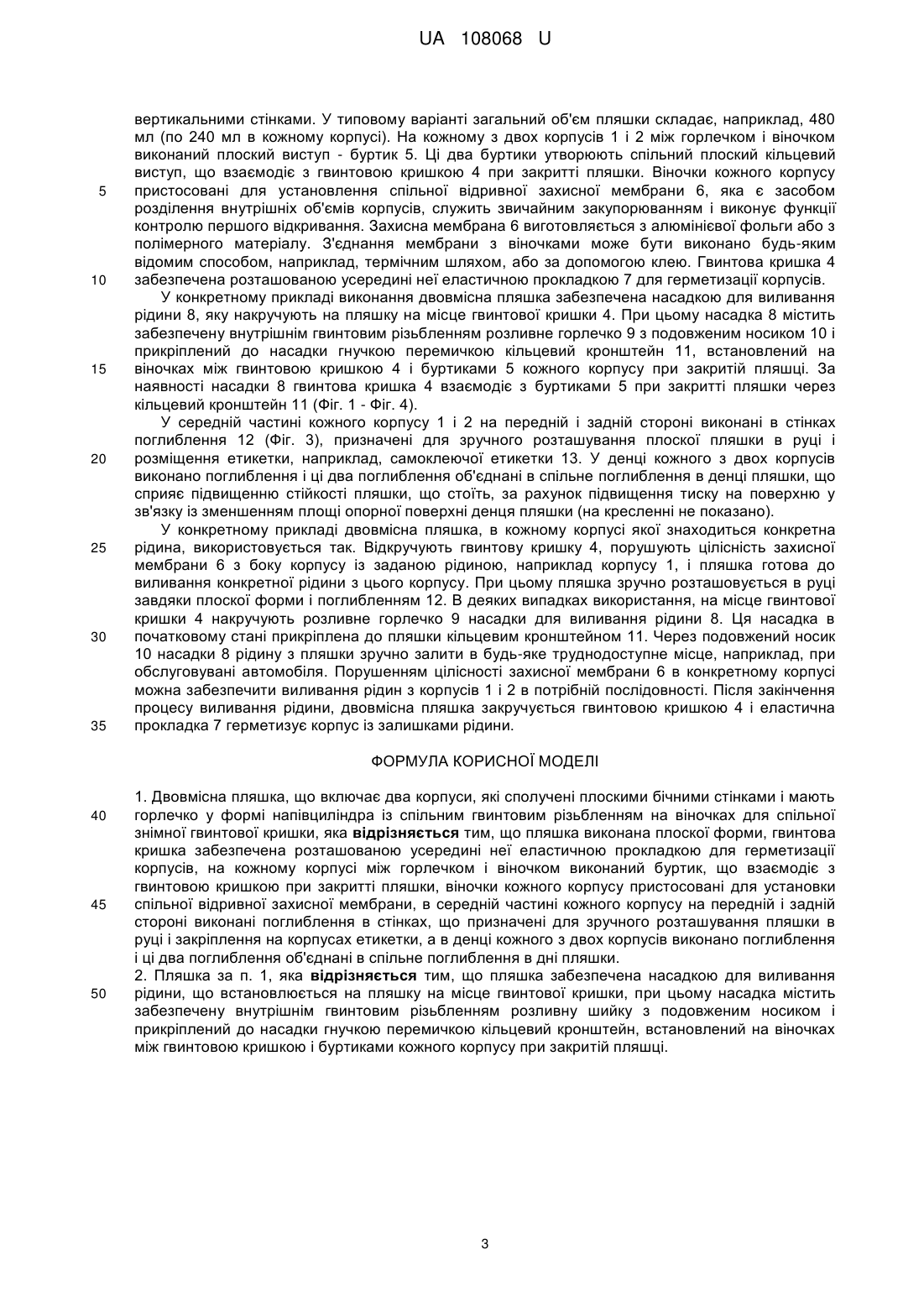

Реферат: UA 108068 U UA 108068 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до місткостей для зберігання рідини, зокрема до пляшок, що мають дві місткості для зберігання різних рідин, і може використовуватися, переважно, для зберігання технічних рідин, що використовуються при обслуговуванні автомобілів. Найбільш близьким за сукупністю ознак до об'єкта, що заявляється, є вибрана, як прототип, двовмісна пляшка (патент України на корисну модель № 59634 "Двовмісна пляшка", МПК B65D 1/04, дата подачі заявки 01.11.2010, публікація 25.05.2011, Бюл. № 10, 2011 р.) Відома двовмісна пляшка включає два корпуси, які сполучені плоскими бічними стінками і мають горлечко у формі напівциліндра із спільним гвинтовим різьбленням на віночках для спільної знімної гвинтової кришки. При цьому вертикальна перегородка розділяє горлечко на дві частини, а також вертикальна перегородка виконана подвійною, кожна частина якої утворює плоску стінку корпусу і горлечко і розділяє пляшку на дві окремі напівпляшки з напівгорлечками. Для підвищення надійності з'єднання двох місткостей в одну пляшку, в нижній частині вертикальних перегородок зовні розміщена липка стрічка або нанесений шар феромагнітного матеріалу. У об'єкта, що заявляється, і прототипу співпадають наступні суттєві ознаки. Обидва об'єкти включають два корпуси, які сполучені плоскими бічними стінками і мають горлечко у формі напівциліндра із спільним гвинтовим різьбленням на віночках для спільної знімної гвинтової кришки. При використанні об'єкта, що заявляється, очікується досягнення технічного результату, що полягає в підвищенні зручності використання двовмісної пляшки і спрощенні технології виготовлення. Аналіз технічних властивостей прототипу, обумовлених його ознаками, показує, що отриманню очікуваного нового технічного результату при використанні прототипу перешкоджають такі причини. Круглу двовмісну пляшку відомої конструкції незручно тримати в руці при виливанні з неї рідини, через відсутність поглиблень в стінках корпусів. При закрученій кришці, через відсутність герметизації між кришкою і двома горлечками пляшки, можливо протікання рідини з пляшки. А якщо кришка відкручена, то відразу відкриваються горлечки обох місткостей і неможливо виливати вміст з кожної місткості окремо в заданій послідовності. При використанні двовмісної пляшки для зберігання технічних рідин, наприклад, використовуваних при обслуговуванні автомобілів, пляшка, що стоїть на плоскому дні, на якому ще й видавлені необхідні позначення, легко втрачає стійкість із-за щодо малого тиску на поверхню, а лежача пляшка круглої форми легко котиться по поверхні, наприклад, усередині багажника автомобіля. З цих причин використання відомої двовмісної пляшки стає незручним. Розміщення зовні в нижній частині вертикальних перегородок липкої стрічки або нанесення на цю частину шару феромагнітного матеріалу при виготовленні двовмісної пляшки, ускладнює технологію виготовлення. При цьому в процесі з'єднання двох корпусів в одну пляшку необхідно очищати поверхню липкої стрічки або шар феромагнітного матеріалу від налиплого сміття. Задачею корисної моделі є розробити таку двовмісну пляшку, в якій запропоновані удосконалення дозволили б при використанні цього об'єкта забезпечити досягнення технічного результату, що полягає в підвищенні зручності використання двовмісної пляшки і спрощенні технології виготовлення. Поставлена задача вирішується тим, що двовмісна пляшка, що заявляється, включає два корпуси, які сполучені плоскими бічними стінками і мають горлечко у формі напівциліндра із спільним гвинтовим різьбленням на віночках для спільної знімної гвинтової кришки. Відмітною особливістю двовмісної пляшки, що заявляється, є наступне. Двовмісна пляшка виконана плоскої форми. Гвинтова кришка забезпечена розташованою усередині неї еластичною прокладкою для герметизації корпусів. На кожному корпусі між горлечком і віночком виконаний буртик, що взаємодіє з гвинтовою кришкою при закритті пляшки. Віночки кожного корпусу пристосовані для установки спільної відривної захисної мембрани. У середній частині кожного корпусу на передній і задній стороні виконані поглиблення в стінках, призначені для зручного розташування пляшки в руці і закріплення на корпусах етикетки, наприклад, самоклеючої або кільцевої етикетки на термозбіжній плівці. У денці кожного з двох корпусів виконано поглиблення і ці два поглиблення об'єднані в спільне поглиблення в дні пляшки. У окремих випадках використання, об'єкт, що заявляється, відрізняється тим, що двовмісна пляшка забезпечена насадкою для виливання рідини, що встановлюється на пляшку на місце гвинтової кришки. При цьому насадка містить забезпечену внутрішнім різьбленням розливне горлечко з подовженим носиком і прикріплений до насадки гнучкою перемичкою кільцевий кронштейн, встановлений між гвинтовою кришкою і буртиками кожного корпусу при закритій пляшці. 1 UA 108068 U 5 10 15 20 25 30 35 40 45 50 55 60 При використанні об'єкта, що заявляється, очікується досягнення технічного результату, що полягає в підвищенні зручності використання двовмісної пляшки, і спрощенні технології виготовлення. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом, що досягається, існує наступний. Виконання двовмісної пляшки плоскої форми сприяє зручному розташуванню пляшки в руці і перешкоджає коченню пляшки по поверхні, наприклад, усередині багажника автомобіля. Оснащення гвинтової кришки еластичною прокладкою, розташованою усередині кришки, забезпечує герметизацію одночасно двох корпусів, що запобігає протіканню рідин з цих корпусів при транспортуванні пляшки із залишками рідини. Виконання на корпусах між горлечком і віночком двох плоских буртиків, що взаємодіють з гвинтовою кришкою при закритті пляшки, забезпечує взаємодію торцевої площини гвинтової кришки і площин буртиків кожного корпусу, що сприяє надійному стягуванню двох корпусів в одне ціле без використання спеціальної липкої стрічки або нанесення на бічні стінки корпусів шару феромагнітного матеріалу. Установка на віночках кожного корпусу спільної відривної захисної мембрани забезпечує, після відкручення кришки, можливість відкрити мембрану тільки на потрібному корпусі і виливати рідину з кожної місткості окремо в заданій послідовності або спільно. Виконання в середній частині кожного корпусу на передній і задній стороні поглиблень в стінках забезпечує зручне розташування плоскої пляшки в руці, а закріплення в цих поглибленнях етикетки, наприклад самоклеючої або кільцевої етикетки на термозбіжної плівці, забезпечує додаткове стягнення двох корпусів в одну пляшку. Розмір поглиблення і багатосторінкової етикетки підібрані таким чином, щоб зовнішня поверхня етикетки не виходила за зовнішню межу поглиблення. При цьому етикетка виявляється "втопленою" в корпус, що додає їй довговічність і стійкість проти випадкового пошкодження або розриву. Виконання в денці кожного з двох корпусів поглиблення і об'єднання цих двох поглиблень в одне спільне поглиблення в денці пляшки сприяє підвищенню стійкості пляшки, що стоїть, за рахунок підвищення тиску на поверхню у зв'язку із зменшенням площі опорної поверхні денця пляшки. При цьому в поглибленні можуть бути видавлені необхідні позначення, які при цьому не торкаються поверхні, на якій стоїть пляшка. Постачання в окремих випадках використання двовмісної пляшки насадкою для виливання рідини, що накручується на пляшку на місце гвинтової кришки, забезпечує зручне виливання рідини з кожного корпуса через подовжений носик насадки окремо або одночасно залежно від цілісності мембран на віночках корпусів. Всі наведені вище ознаки сприяють підвищенню зручності використання двовмісної пляшки і спрощують технологію виготовлення. Двовмісна пляшка, що заявляється, ілюструється кресленнями, на яких зображено: - на Фіг. 1 - загальний вигляд спереду двовмісної пляшки перед закриттям; - на Фіг. 2 - загальний вигляд спереду закритої двовмісної пляшки; - на Фіг. 3 - вигляд збоку закритої двовмісної пляшки; - на Фіг. 4 - вигляд спереду відкритої двовмісної пляшки з накрученою насадкою для виливання рідини. На кресленнях проставлені наступні позначення. 1 - корпус; 2 - корпус; 3 - гвинтове різьблення; 4 - гвинтова кришка; 5 - буртик; 6 - захисна мембрана; 7 - еластична прокладка; 8 - насадка для виливання рідини; 9 - розливне горлечко; 10 - носик; 11 - кільцевий кронштейн; 12 - поглиблення; 13 - етикетка. У конкретному прикладі виконання двовмісна пляшка, що заявляється, включає два корпуси 1 і 2, які сполучені плоскими бічними стінками і мають горлечко у формі напівциліндра із спільним гвинтовим різьбленням 3 на віночках для спільної знімної гвинтової кришки 4 (Фіг. 1-2). При цьому двовмісна пляшка виконана плоскої форми (Фіг. 3). Корпуси 1 і 2 виконані з хімічно стійкого полімерного матеріалу з похилими плічками вгорі, основою закругленої форми і 2 UA 108068 U 5 10 15 20 25 30 35 вертикальними стінками. У типовому варіанті загальний об'єм пляшки складає, наприклад, 480 мл (по 240 мл в кожному корпусі). На кожному з двох корпусів 1 і 2 між горлечком і віночком виконаний плоский виступ - буртик 5. Ці два буртики утворюють спільний плоский кільцевий виступ, що взаємодіє з гвинтовою кришкою 4 при закритті пляшки. Віночки кожного корпусу пристосовані для установлення спільної відривної захисної мембрани 6, яка є засобом розділення внутрішніх об'ємів корпусів, служить звичайним закупорюванням і виконує функції контролю першого відкривання. Захисна мембрана 6 виготовляється з алюмінієвої фольги або з полімерного матеріалу. З'єднання мембрани з віночками може бути виконано будь-яким відомим способом, наприклад, термічним шляхом, або за допомогою клею. Гвинтова кришка 4 забезпечена розташованою усередині неї еластичною прокладкою 7 для герметизації корпусів. У конкретному прикладі виконання двовмісна пляшка забезпечена насадкою для виливання рідини 8, яку накручують на пляшку на місце гвинтової кришки 4. При цьому насадка 8 містить забезпечену внутрішнім гвинтовим різьбленням розливне горлечко 9 з подовженим носиком 10 і прикріплений до насадки гнучкою перемичкою кільцевий кронштейн 11, встановлений на віночках між гвинтовою кришкою 4 і буртиками 5 кожного корпусу при закритій пляшці. За наявності насадки 8 гвинтова кришка 4 взаємодіє з буртиками 5 при закритті пляшки через кільцевий кронштейн 11 (Фіг. 1 - Фіг. 4). У середній частині кожного корпусу 1 і 2 на передній і задній стороні виконані в стінках поглиблення 12 (Фіг. 3), призначені для зручного розташування плоскої пляшки в руці і розміщення етикетки, наприклад, самоклеючої етикетки 13. У денці кожного з двох корпусів виконано поглиблення і ці два поглиблення об'єднані в спільне поглиблення в денці пляшки, що сприяє підвищенню стійкості пляшки, що стоїть, за рахунок підвищення тиску на поверхню у зв'язку із зменшенням площі опорної поверхні денця пляшки (на кресленні не показано). У конкретному прикладі двовмісна пляшка, в кожному корпусі якої знаходиться конкретна рідина, використовується так. Відкручують гвинтову кришку 4, порушують цілісність захисної мембрани 6 з боку корпусу із заданою рідиною, наприклад корпусу 1, і пляшка готова до виливання конкретної рідини з цього корпусу. При цьому пляшка зручно розташовується в руці завдяки плоскої форми і поглибленням 12. В деяких випадках використання, на місце гвинтової кришки 4 накручують розливне горлечко 9 насадки для виливання рідини 8. Ця насадка в початковому стані прикріплена до пляшки кільцевим кронштейном 11. Через подовжений носик 10 насадки 8 рідину з пляшки зручно залити в будь-яке труднодоступне місце, наприклад, при обслуговувані автомобіля. Порушенням цілісності захисної мембрани 6 в конкретному корпусі можна забезпечити виливання рідин з корпусів 1 і 2 в потрібній послідовності. Після закінчення процесу виливання рідини, двовмісна пляшка закручується гвинтовою кришкою 4 і еластична прокладка 7 герметизує корпус із залишками рідини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Двовмісна пляшка, що включає два корпуси, які сполучені плоскими бічними стінками і мають горлечко у формі напівциліндра із спільним гвинтовим різьбленням на віночках для спільної знімної гвинтової кришки, яка відрізняється тим, що пляшка виконана плоскої форми, гвинтова кришка забезпечена розташованою усередині неї еластичною прокладкою для герметизації корпусів, на кожному корпусі між горлечком і віночком виконаний буртик, що взаємодіє з гвинтовою кришкою при закритті пляшки, віночки кожного корпусу пристосовані для установки спільної відривної захисної мембрани, в середній частині кожного корпусу на передній і задній стороні виконані поглиблення в стінках, що призначені для зручного розташування пляшки в руці і закріплення на корпусах етикетки, а в денці кожного з двох корпусів виконано поглиблення і ці два поглиблення об'єднані в спільне поглиблення в дні пляшки. 2. Пляшка за п. 1, яка відрізняється тим, що пляшка забезпечена насадкою для виливання рідини, що встановлюється на пляшку на місце гвинтової кришки, при цьому насадка містить забезпечену внутрішнім гвинтовим різьбленням розливну шийку з подовженим носиком і прикріплений до насадки гнучкою перемичкою кільцевий кронштейн, встановлений на віночках між гвинтовою кришкою і буртиками кожного корпусу при закритій пляшці. 3 UA 108068 U 4 UA 108068 U 5 UA 108068 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
