Регульована меблева опора

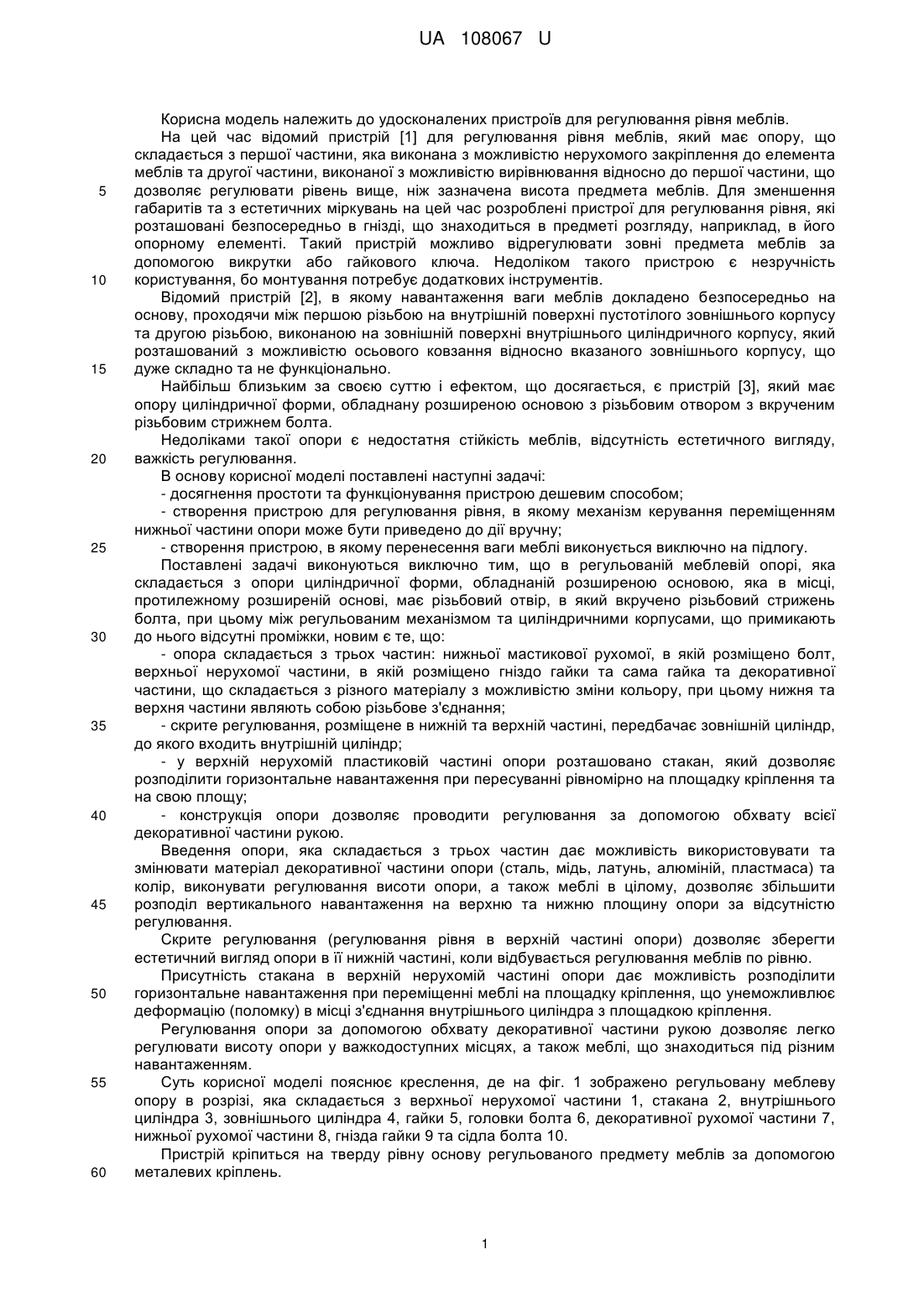

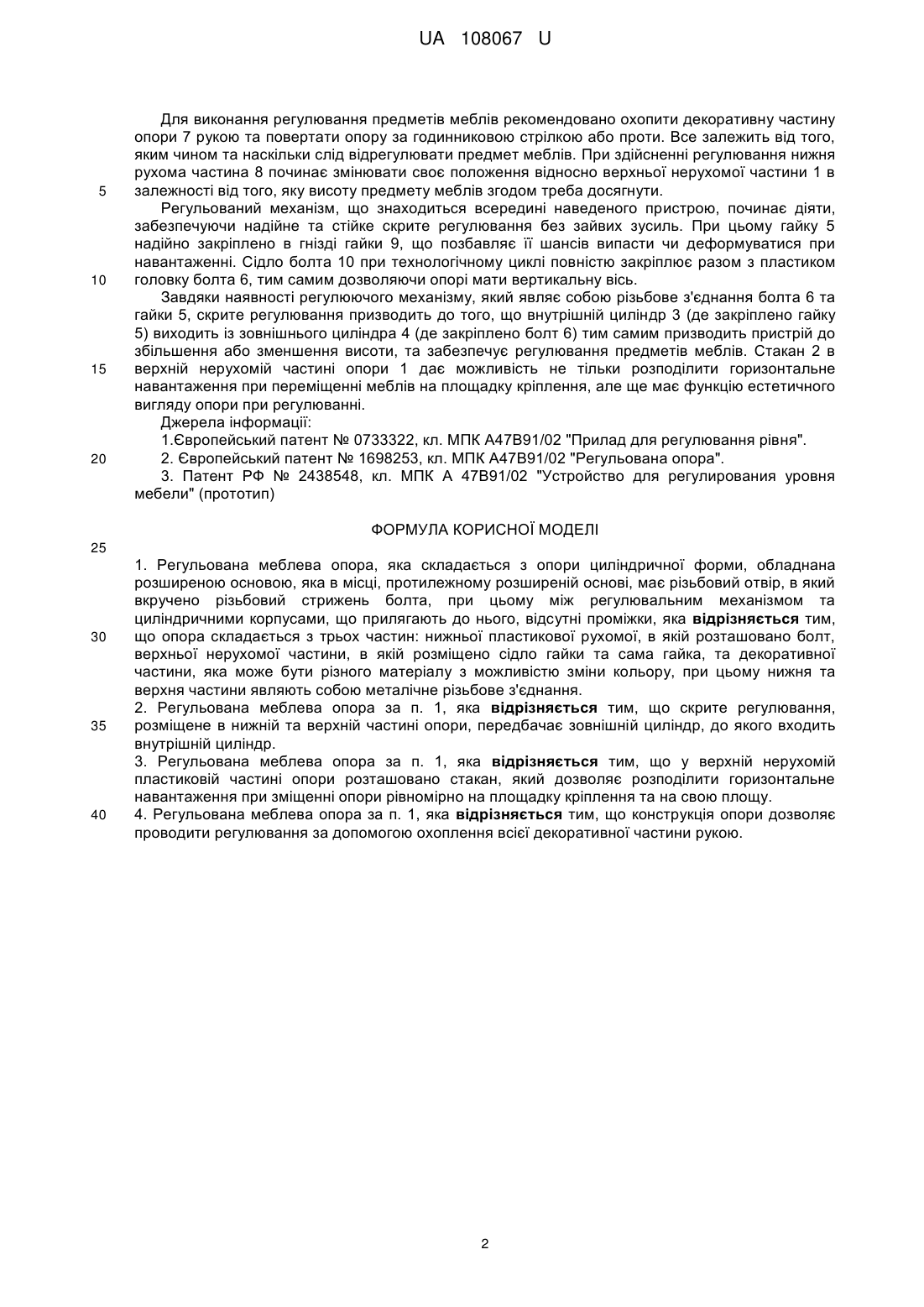

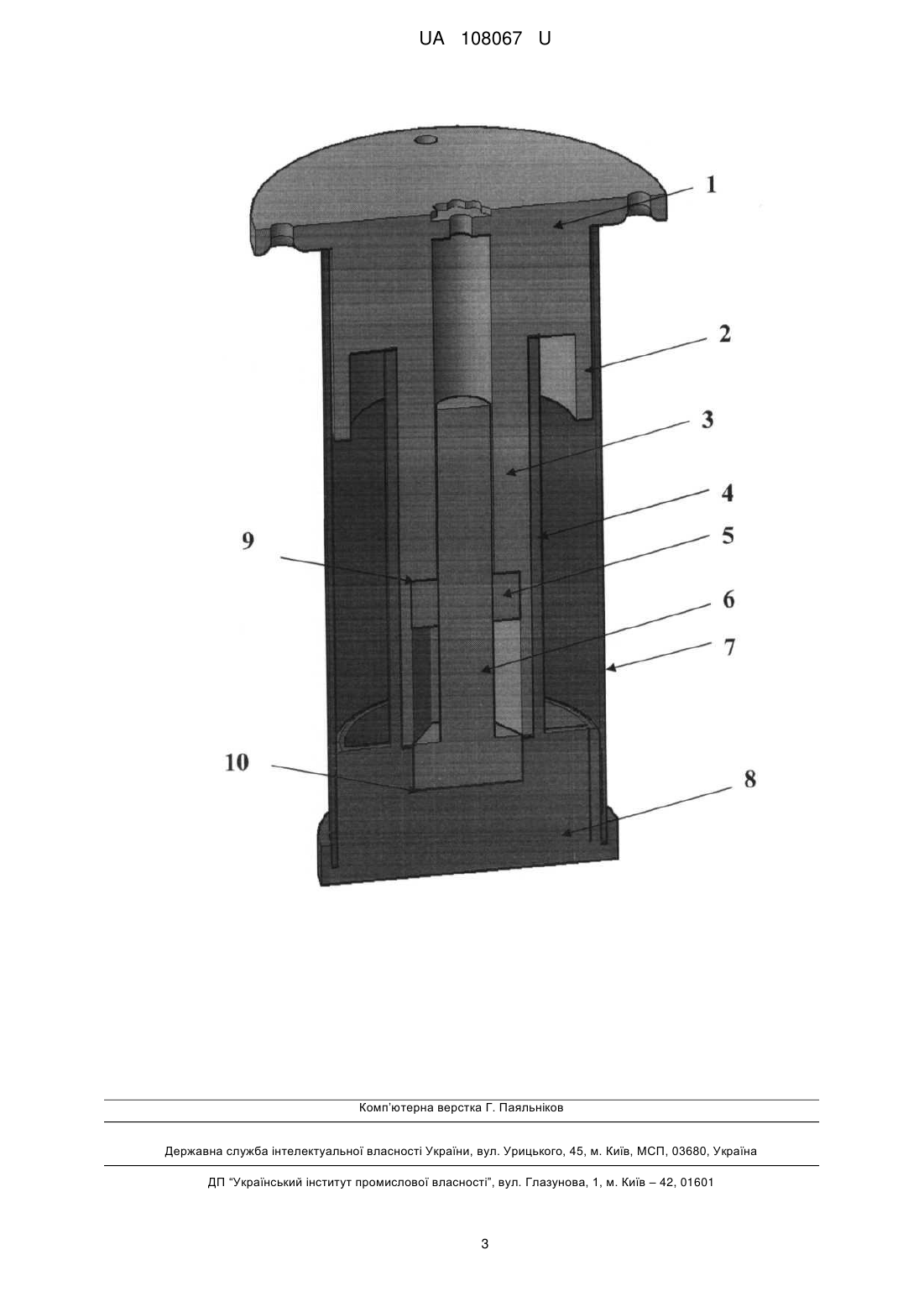

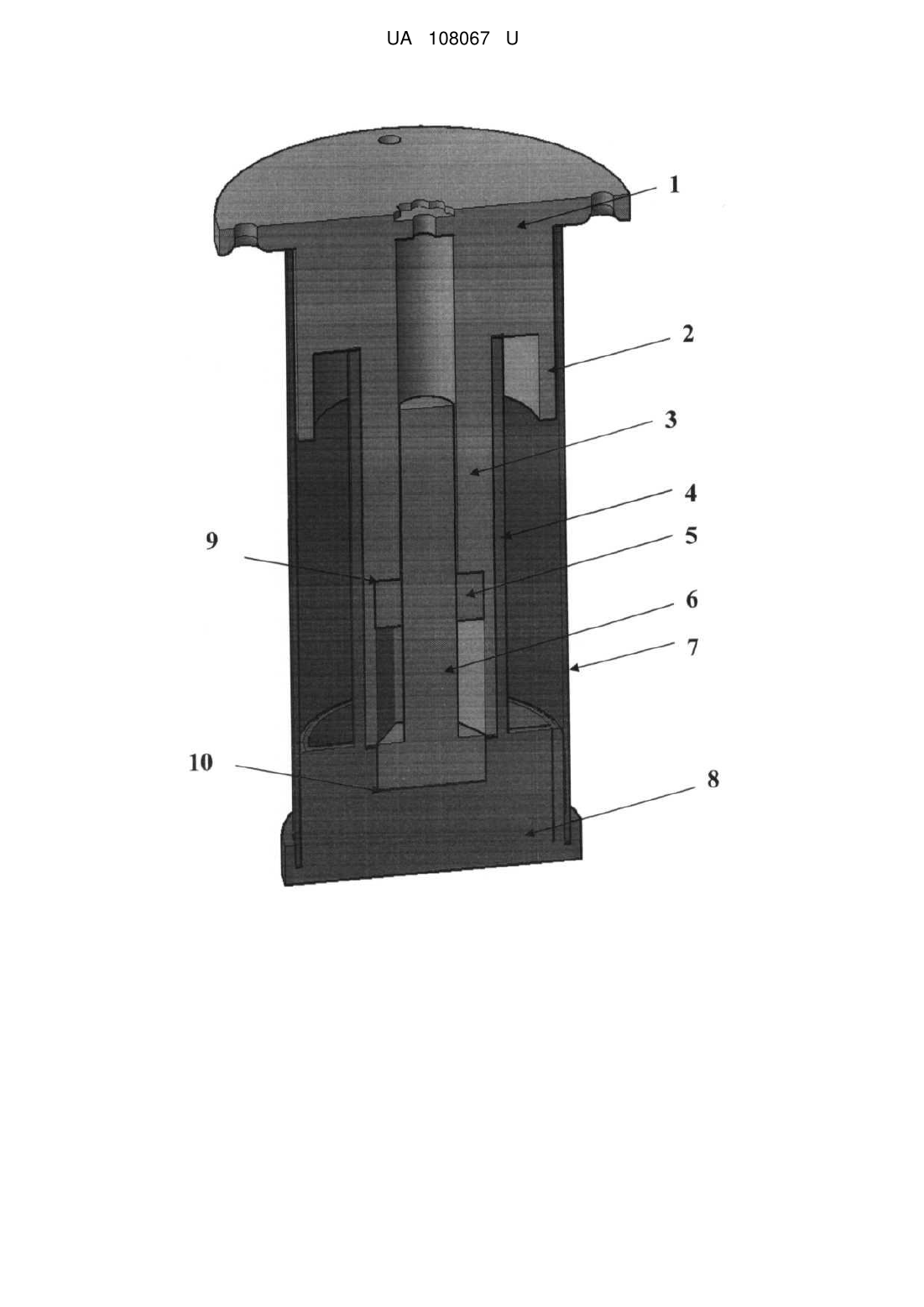

Реферат: UA 108067 U UA 108067 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до удосконалених пристроїв для регулювання рівня меблів. На цей час відомий пристрій [1] для регулювання рівня меблів, який має опору, що складається з першої частини, яка виконана з можливістю нерухомого закріплення до елемента меблів та другої частини, виконаної з можливістю вирівнювання відносно до першої частини, що дозволяє регулювати рівень вище, ніж зазначена висота предмета меблів. Для зменшення габаритів та з естетичних міркувань на цей час розроблені пристрої для регулювання рівня, які розташовані безпосередньо в гнізді, що знаходиться в предметі розгляду, наприклад, в його опорному елементі. Такий пристрій можливо відрегулювати зовні предмета меблів за допомогою викрутки або гайкового ключа. Недоліком такого пристрою є незручність користування, бо монтування потребує додаткових інструментів. Відомий пристрій [2], в якому навантаження ваги меблів докладено безпосередньо на основу, проходячи між першою різьбою на внутрішній поверхні пустотілого зовнішнього корпусу та другою різьбою, виконаною на зовнішній поверхні внутрішнього циліндричного корпусу, який розташований з можливістю осьового ковзання відносно вказаного зовнішнього корпусу, що дуже складно та не функціонально. Найбільш близьким за своєю суттю і ефектом, що досягається, є пристрій [3], який має опору циліндричної форми, обладнану розширеною основою з різьбовим отвором з вкрученим різьбовим стрижнем болта. Недоліками такої опори є недостатня стійкість меблів, відсутність естетичного вигляду, важкість регулювання. В основу корисної моделі поставлені наступні задачі: - досягнення простоти та функціонування пристрою дешевим способом; - створення пристрою для регулювання рівня, в якому механізм керування переміщенням нижньої частини опори може бути приведено до дії вручну; - створення пристрою, в якому перенесення ваги меблі виконується виключно на підлогу. Поставлені задачі виконуються виключно тим, що в регульованій меблевій опорі, яка складається з опори циліндричної форми, обладнаній розширеною основою, яка в місці, протилежному розширеній основі, має різьбовий отвір, в який вкручено різьбовий стрижень болта, при цьому між регульованим механізмом та циліндричними корпусами, що примикають до нього відсутні проміжки, новим є те, що: - опора складається з трьох частин: нижньої мастикової рухомої, в якій розміщено болт, верхньої нерухомої частини, в якій розміщено гніздо гайки та сама гайка та декоративної частини, що складається з різного матеріалу з можливістю зміни кольору, при цьому нижня та верхня частини являють собою різьбове з'єднання; - скрите регулювання, розміщене в нижній та верхній частині, передбачає зовнішній циліндр, до якого входить внутрішній циліндр; - у верхній нерухомій пластиковій частині опори розташовано стакан, який дозволяє розподілити горизонтальне навантаження при пересуванні рівномірно на площадку кріплення та на свою площу; - конструкція опори дозволяє проводити регулювання за допомогою обхвату всієї декоративної частини рукою. Введення опори, яка складається з трьох частин дає можливість використовувати та змінювати матеріал декоративної частини опори (сталь, мідь, латунь, алюміній, пластмаса) та колір, виконувати регулювання висоти опори, а також меблі в цілому, дозволяє збільшити розподіл вертикального навантаження на верхню та нижню площину опори за відсутністю регулювання. Скрите регулювання (регулювання рівня в верхній частині опори) дозволяє зберегти естетичний вигляд опори в її нижній частині, коли відбувається регулювання меблів по рівню. Присутність стакана в верхній нерухомій частині опори дає можливість розподілити горизонтальне навантаження при переміщенні меблі на площадку кріплення, що унеможливлює деформацію (поломку) в місці з'єднання внутрішнього циліндра з площадкою кріплення. Регулювання опори за допомогою обхвату декоративної частини рукою дозволяє легко регулювати висоту опори у важкодоступних місцях, а також меблі, що знаходиться під різним навантаженням. Суть корисної моделі пояснює креслення, де на фіг. 1 зображено регульовану меблеву опору в розрізі, яка складається з верхньої нерухомої частини 1, стакана 2, внутрішнього циліндра 3, зовнішнього циліндра 4, гайки 5, головки болта 6, декоративної рухомої частини 7, нижньої рухомої частини 8, гнізда гайки 9 та сідла болта 10. Пристрій кріпиться на тверду рівну основу регульованого предмету меблів за допомогою металевих кріплень. 1 UA 108067 U 5 10 15 20 Для виконання регулювання предметів меблів рекомендовано охопити декоративну частину опори 7 рукою та повертати опору за годинниковою стрілкою або проти. Все залежить від того, яким чином та наскільки слід відрегулювати предмет меблів. При здійсненні регулювання нижня рухома частина 8 починає змінювати своє положення відносно верхньої нерухомої частини 1 в залежності від того, яку висоту предмету меблів згодом треба досягнути. Регульований механізм, що знаходиться всередині наведеного пристрою, починає діяти, забезпечуючи надійне та стійке скрите регулювання без зайвих зусиль. При цьому гайку 5 надійно закріплено в гнізді гайки 9, що позбавляє її шансів випасти чи деформуватися при навантаженні. Сідло болта 10 при технологічному циклі повністю закріплює разом з пластиком головку болта 6, тим самим дозволяючи опорі мати вертикальну вісь. Завдяки наявності регулюючого механізму, який являє собою різьбове з'єднання болта 6 та гайки 5, скрите регулювання призводить до того, що внутрішній циліндр 3 (де закріплено гайку 5) виходить із зовнішнього циліндра 4 (де закріплено болт 6) тим самим призводить пристрій до збільшення або зменшення висоти, та забезпечує регулювання предметів меблів. Стакан 2 в верхній нерухомій частині опори 1 дає можливість не тільки розподілити горизонтальне навантаження при переміщенні меблів на площадку кріплення, але ще має функцію естетичного вигляду опори при регулюванні. Джерела інформації: 1.Європейський патент № 0733322, кл. МПК А47В91/02 "Прилад для регулювання рівня". 2. Європейський патент № 1698253, кл. МПК А47В91/02 "Регульована опора". 3. Патент РФ № 2438548, кл. МПК А 47В91/02 "Устройство для регулирования уровня мебели" (прототип) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Регульована меблева опора, яка складається з опори циліндричної форми, обладнана розширеною основою, яка в місці, протилежному розширеній основі, має різьбовий отвір, в який вкручено різьбовий стрижень болта, при цьому між регулювальним механізмом та циліндричними корпусами, що прилягають до нього, відсутні проміжки, яка відрізняється тим, що опора складається з трьох частин: нижньої пластикової рухомої, в якій розташовано болт, верхньої нерухомої частини, в якій розміщено сідло гайки та сама гайка, та декоративної частини, яка може бути різного матеріалу з можливістю зміни кольору, при цьому нижня та верхня частини являють собою металічне різьбове з'єднання. 2. Регульована меблева опора за п. 1, яка відрізняється тим, що скрите регулювання, розміщене в нижній та верхній частині опори, передбачає зовнішній циліндр, до якого входить внутрішній циліндр. 3. Регульована меблева опора за п. 1, яка відрізняється тим, що у верхній нерухомій пластиковій частині опори розташовано стакан, який дозволяє розподілити горизонтальне навантаження при зміщенні опори рівномірно на площадку кріплення та на свою площу. 4. Регульована меблева опора за п. 1, яка відрізняється тим, що конструкція опори дозволяє проводити регулювання за допомогою охоплення всієї декоративної частини рукою. 2 UA 108067 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
