З’єднувач для конвеєрних стрічок “пвс реверс”

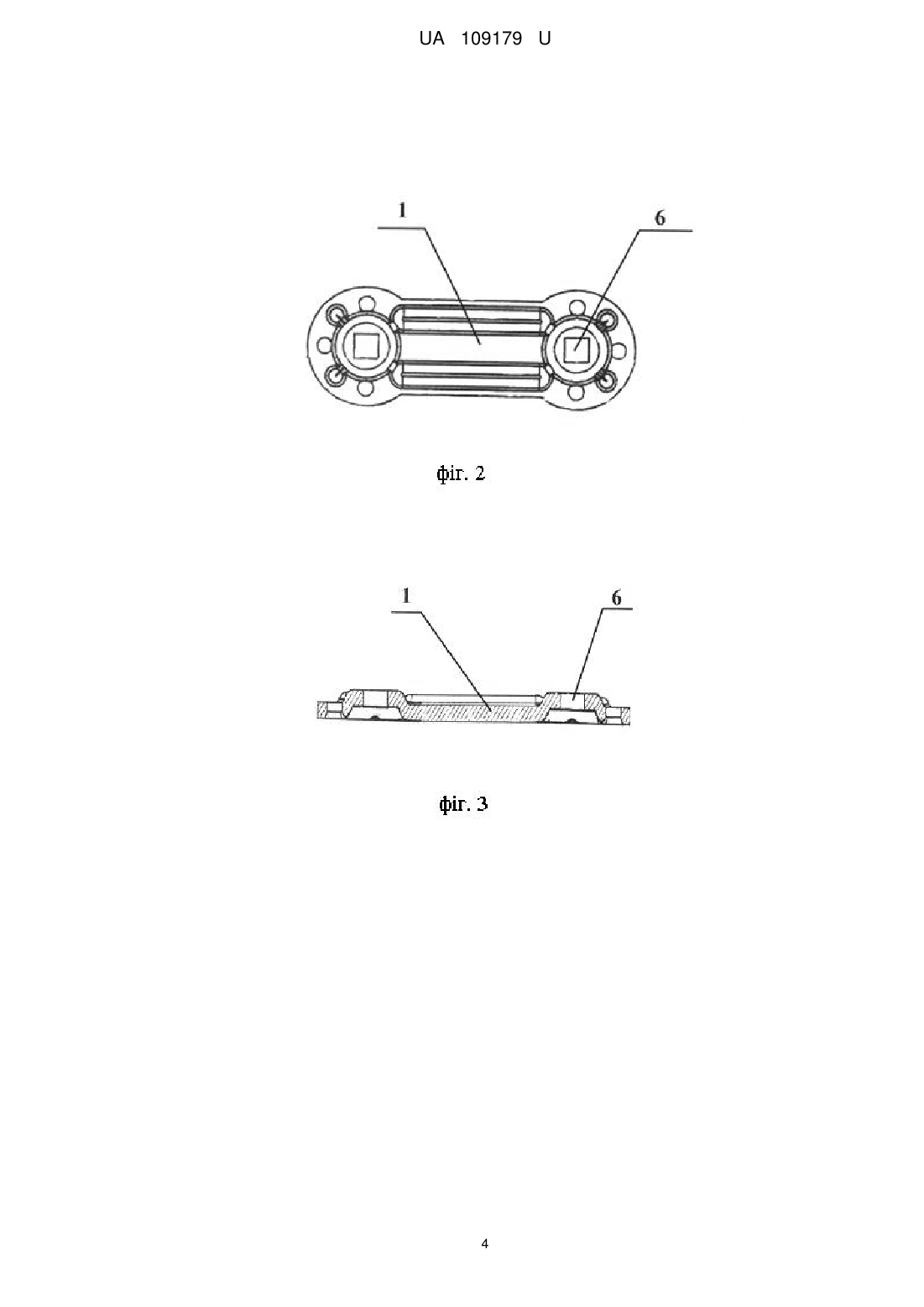

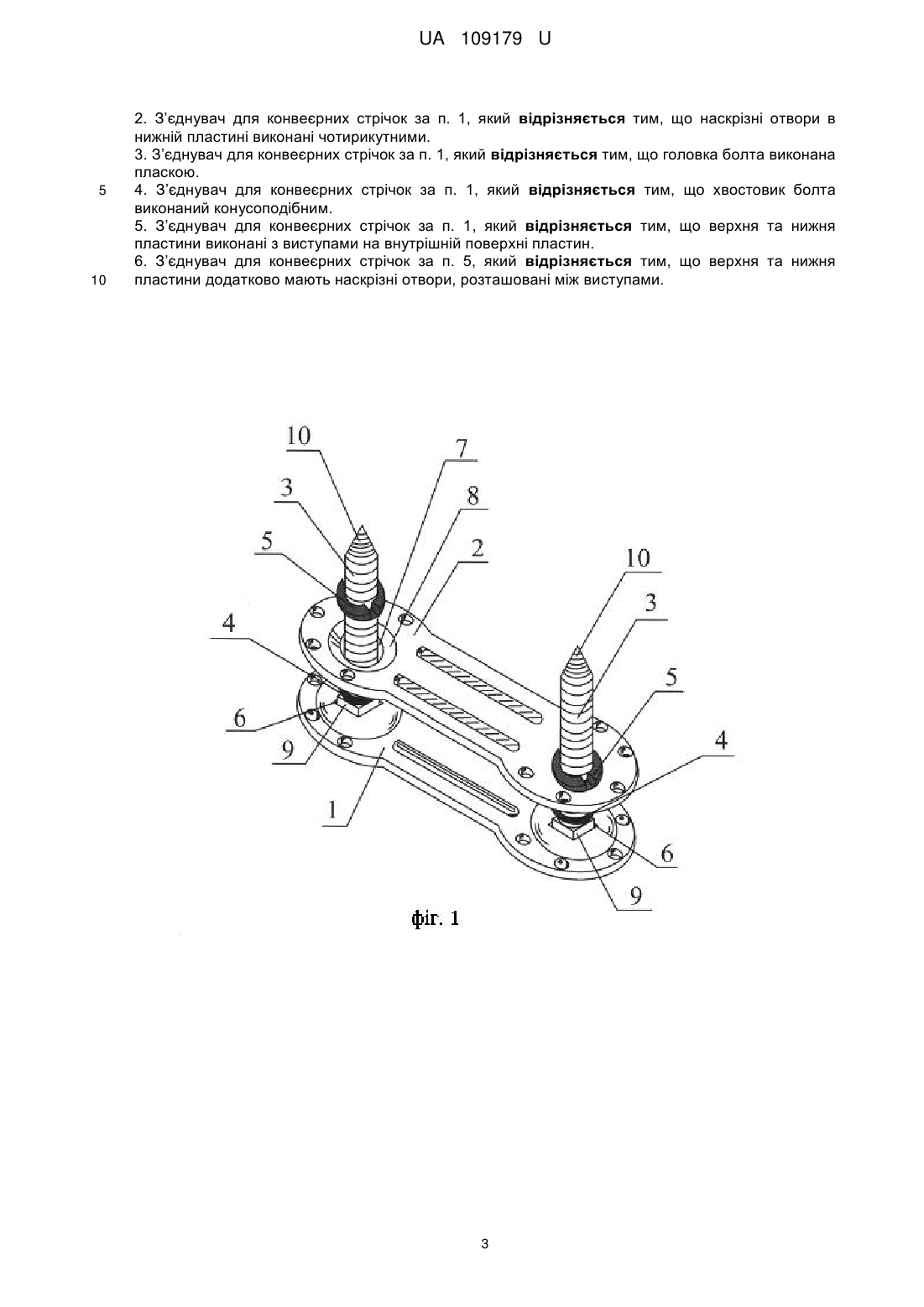

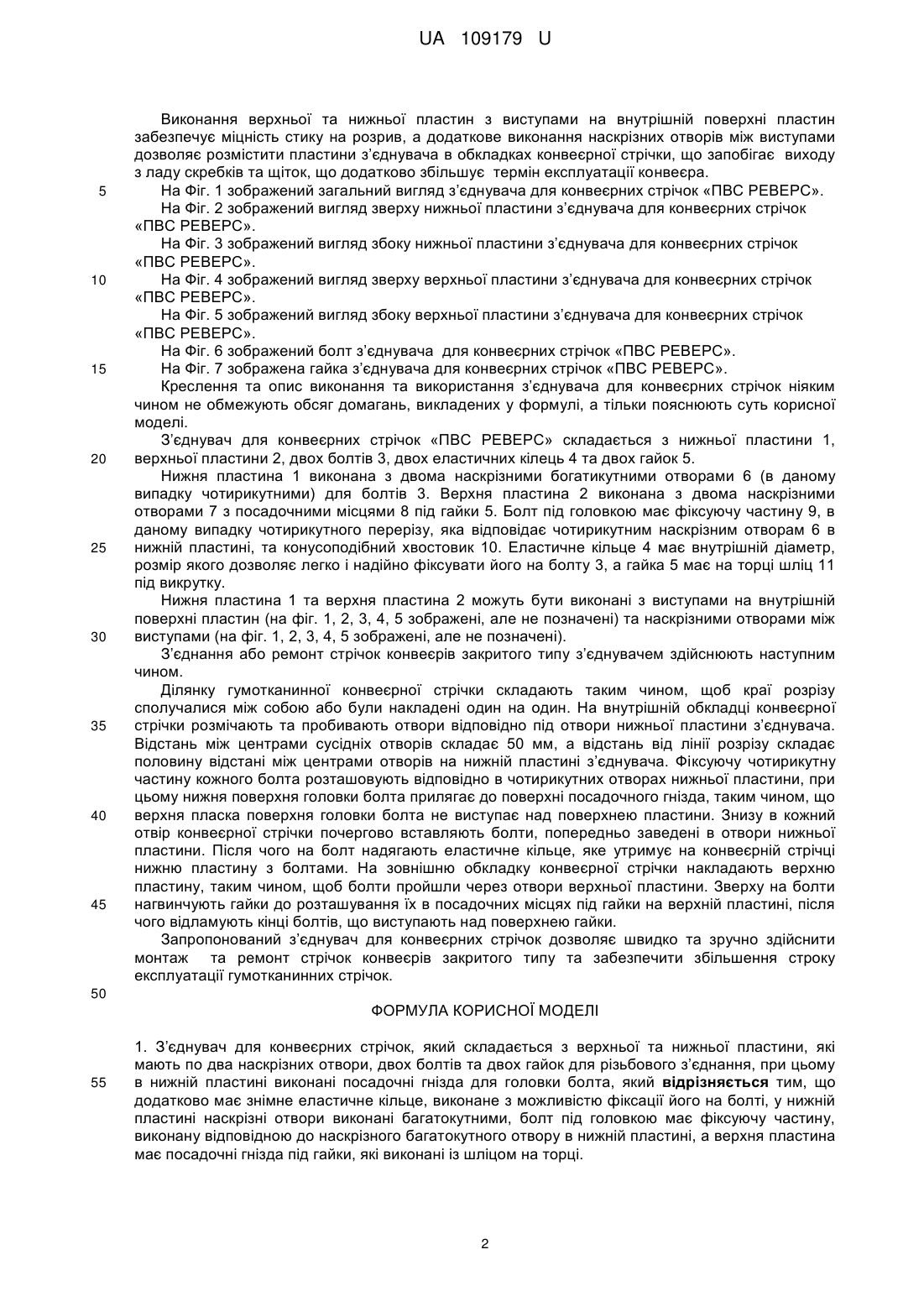

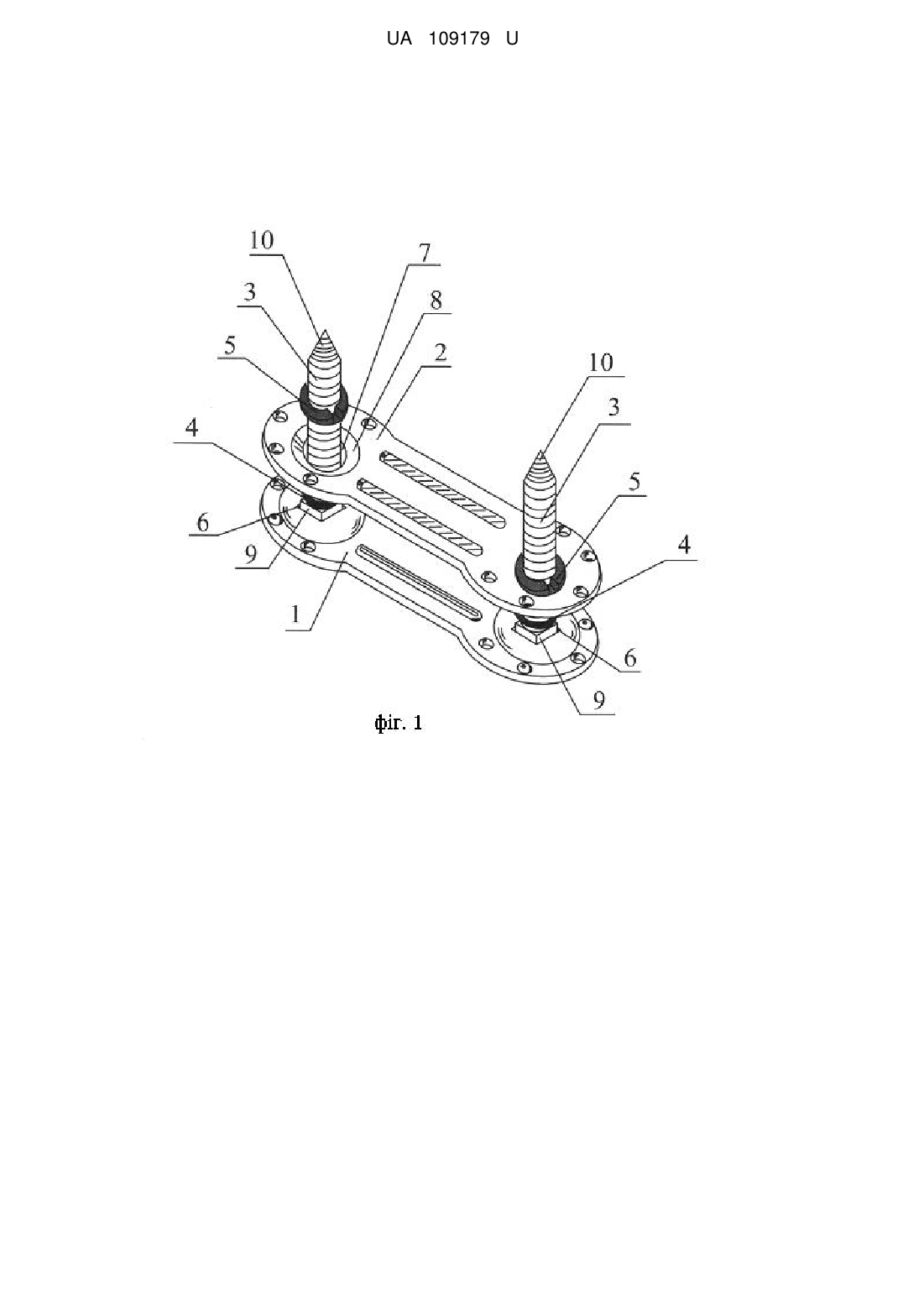

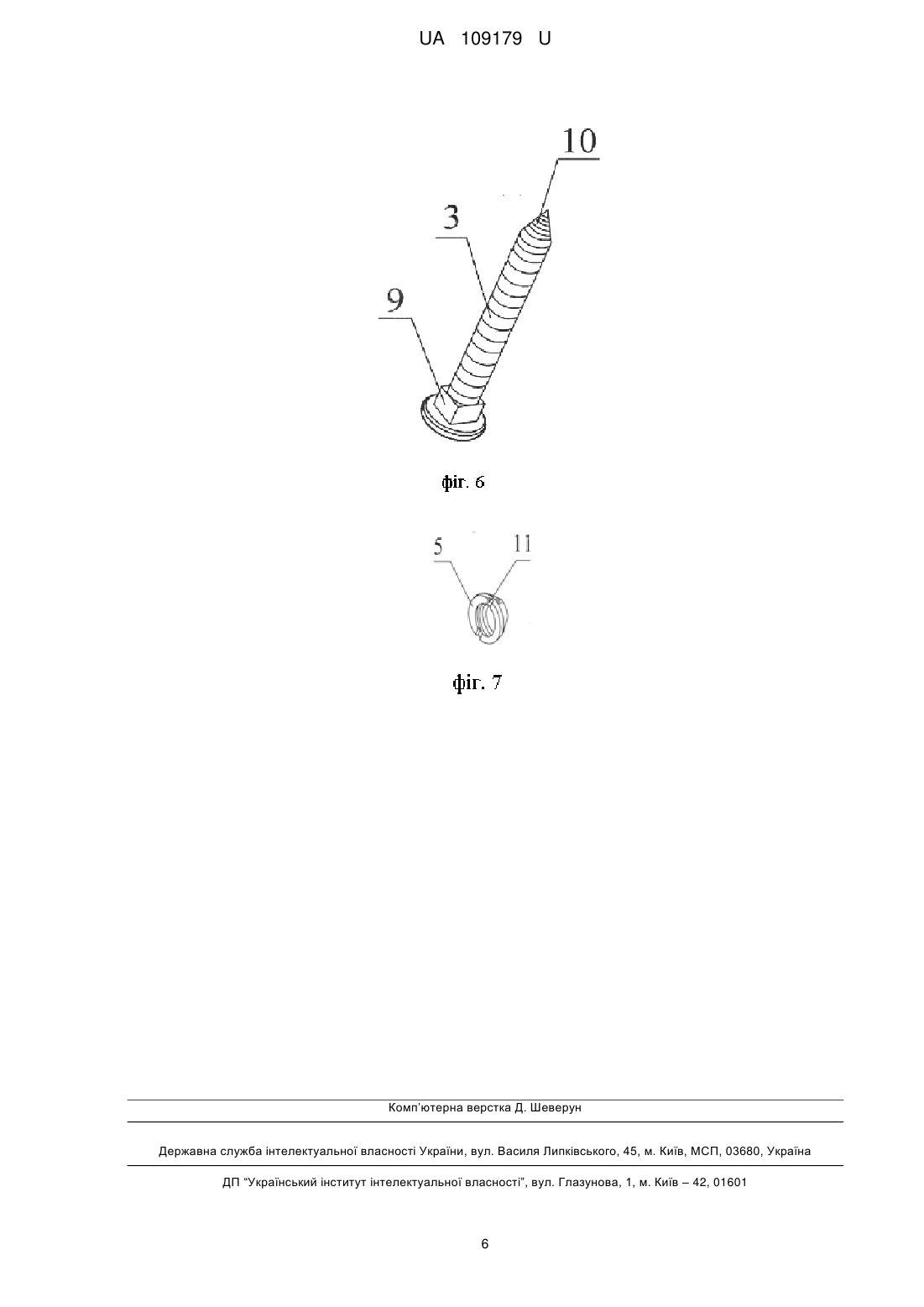

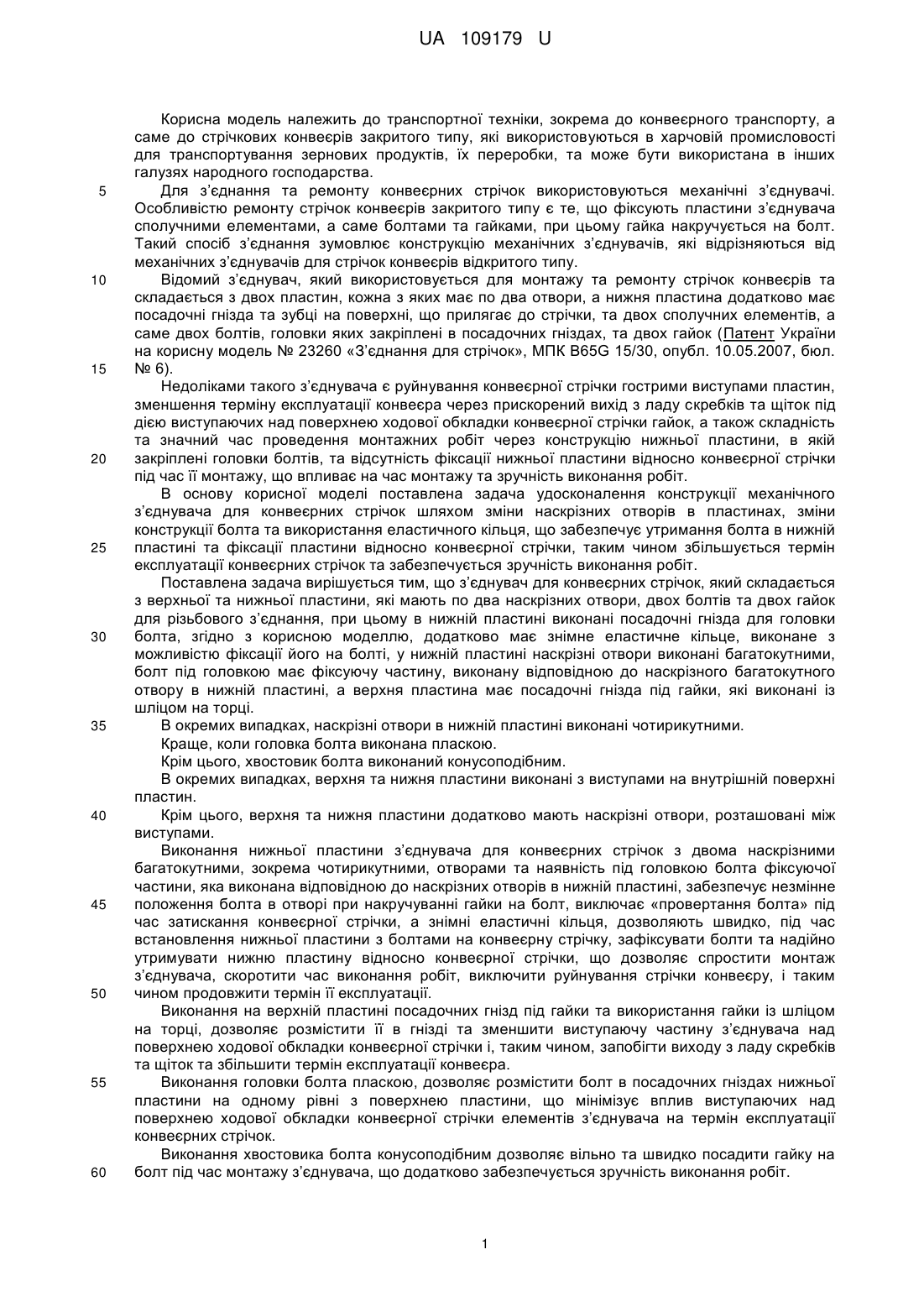

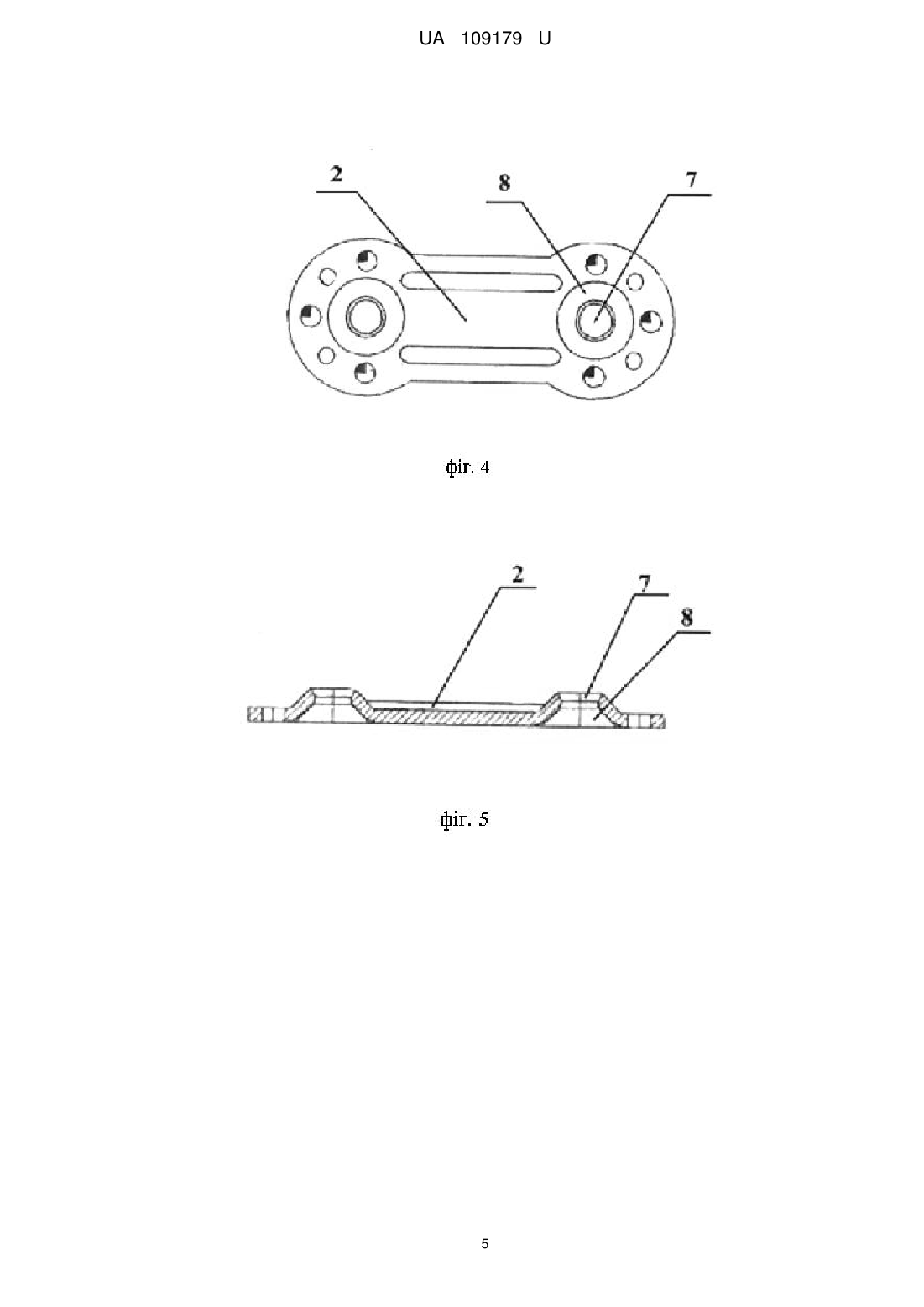

Реферат: З’єднувач для конвеєрних стрічок складається з верхньої та нижньої пластини, які мають по два наскрізних отвори, двох болтів та двох гайок для різьбового з’єднання, при цьому в нижній пластині виконані посадочні гнізда для головки болта. Додатково має знімне еластичне кільце, виконане з можливістю фіксації його на болті, у нижній пластині наскрізні отвори виконані багатокутними, болт під головкою має фіксуючу частину, виконану відповідною до наскрізного багатокутного отвору в нижній пластині, а верхня пластина має посадочні гнізда під гайки, які виконані із шліцом на торці. UA 109179 U (54) З'ЄДНУВАЧ ДЛЯ КОНВЕЄРНИХ СТРІЧОК "ПВС РЕВЕРС" UA 109179 U UA 109179 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до транспортної техніки, зокрема до конвеєрного транспорту, а саме до стрічкових конвеєрів закритого типу, які використовуються в харчовій промисловості для транспортування зернових продуктів, їх переробки, та може бути використана в інших галузях народного господарства. Для з’єднання та ремонту конвеєрних стрічок використовуються механічні з’єднувачі. Особливістю ремонту стрічок конвеєрів закритого типу є те, що фіксують пластини з’єднувача сполучними елементами, а саме болтами та гайками, при цьому гайка накручується на болт. Такий спосіб з’єднання зумовлює конструкцію механічних з’єднувачів, які відрізняються від механічних з’єднувачів для стрічок конвеєрів відкритого типу. Відомий з’єднувач, який використовується для монтажу та ремонту стрічок конвеєрів та складається з двох пластин, кожна з яких має по два отвори, а нижня пластина додатково має посадочні гнізда та зубці на поверхні, що прилягає до стрічки, та двох сполучних елементів, а саме двох болтів, головки яких закріплені в посадочних гніздах, та двох гайок (Патент України на корисну модель № 23260 «З’єднання для стрічок», МПК B65G 15/30, опубл. 10.05.2007, бюл. № 6). Недоліками такого з’єднувача є руйнування конвеєрної стрічки гострими виступами пластин, зменшення терміну експлуатації конвеєра через прискорений вихід з ладу скребків та щіток під дією виступаючих над поверхнею ходової обкладки конвеєрної стрічки гайок, а також складність та значний час проведення монтажних робіт через конструкцію нижньої пластини, в якій закріплені головки болтів, та відсутність фіксації нижньої пластини відносно конвеєрної стрічки під час її монтажу, що впливає на час монтажу та зручність виконання робіт. В основу корисної моделі поставлена задача удосконалення конструкції механічного з’єднувача для конвеєрних стрічок шляхом зміни наскрізних отворів в пластинах, зміни конструкції болта та використання еластичного кільця, що забезпечує утримання болта в нижній пластині та фіксації пластини відносно конвеєрної стрічки, таким чином збільшується термін експлуатації конвеєрних стрічок та забезпечується зручність виконання робіт. Поставлена задача вирішується тим, що з’єднувач для конвеєрних стрічок, який складається з верхньої та нижньої пластини, які мають по два наскрізних отвори, двох болтів та двох гайок для різьбового з’єднання, при цьому в нижній пластині виконані посадочні гнізда для головки болта, згідно з корисною моделлю, додатково має знімне еластичне кільце, виконане з можливістю фіксації його на болті, у нижній пластині наскрізні отвори виконані багатокутними, болт під головкою має фіксуючу частину, виконану відповідною до наскрізного багатокутного отвору в нижній пластині, а верхня пластина має посадочні гнізда під гайки, які виконані із шліцом на торці. В окремих випадках, наскрізні отвори в нижній пластині виконані чотирикутними. Краще, коли головка болта виконана пласкою. Крім цього, хвостовик болта виконаний конусоподібним. В окремих випадках, верхня та нижня пластини виконані з виступами на внутрішній поверхні пластин. Крім цього, верхня та нижня пластини додатково мають наскрізні отвори, розташовані між виступами. Виконання нижньої пластини з’єднувача для конвеєрних стрічок з двома наскрізними багатокутними, зокрема чотирикутними, отворами та наявність під головкою болта фіксуючої частини, яка виконана відповідною до наскрізних отворів в нижній пластині, забезпечує незмінне положення болта в отворі при накручуванні гайки на болт, виключає «провертання болта» під час затискання конвеєрної стрічки, а знімні еластичні кільця, дозволяють швидко, під час встановлення нижньої пластини з болтами на конвеєрну стрічку, зафіксувати болти та надійно утримувати нижню пластину відносно конвеєрної стрічки, що дозволяє спростити монтаж з’єднувача, скоротити час виконання робіт, виключити руйнування стрічки конвеєру, і таким чином продовжити термін її експлуатації. Виконання на верхній пластині посадочних гнізд під гайки та використання гайки із шліцом на торці, дозволяє розмістити її в гнізді та зменшити виступаючу частину з’єднувача над поверхнею ходової обкладки конвеєрної стрічки і, таким чином, запобігти виходу з ладу скребків та щіток та збільшити термін експлуатації конвеєра. Виконання головки болта пласкою, дозволяє розмістити болт в посадочних гніздах нижньої пластини на одному рівні з поверхнею пластини, що мінімізує вплив виступаючих над поверхнею ходової обкладки конвеєрної стрічки елементів з’єднувача на термін експлуатації конвеєрних стрічок. Виконання хвостовика болта конусоподібним дозволяє вільно та швидко посадити гайку на болт під час монтажу з’єднувача, що додатково забезпечується зручність виконання робіт. 1 UA 109179 U 5 10 15 20 25 30 35 40 45 Виконання верхньої та нижньої пластин з виступами на внутрішній поверхні пластин забезпечує міцність стику на розрив, а додаткове виконання наскрізних отворів між виступами дозволяє розмістити пластини з’єднувача в обкладках конвеєрної стрічки, що запобігає виходу з ладу скребків та щіток, що додатково збільшує термін експлуатації конвеєра. На Фіг. 1 зображений загальний вигляд з’єднувача для конвеєрних стрічок «ПВС РЕВЕРС». На Фіг. 2 зображений вигляд зверху нижньої пластини з’єднувача для конвеєрних стрічок «ПВС РЕВЕРС». На Фіг. 3 зображений вигляд збоку нижньої пластини з’єднувача для конвеєрних стрічок «ПВС РЕВЕРС». На Фіг. 4 зображений вигляд зверху верхньої пластини з’єднувача для конвеєрних стрічок «ПВС РЕВЕРС». На Фіг. 5 зображений вигляд збоку верхньої пластини з’єднувача для конвеєрних стрічок «ПВС РЕВЕРС». На Фіг. 6 зображений болт з’єднувача для конвеєрних стрічок «ПВС РЕВЕРС». На Фіг. 7 зображена гайка з’єднувача для конвеєрних стрічок «ПВС РЕВЕРС». Креслення та опис виконання та використання з’єднувача для конвеєрних стрічок ніяким чином не обмежують обсяг домагань, викладених у формулі, а тільки пояснюють суть корисної моделі. З’єднувач для конвеєрних стрічок «ПВС РЕВЕРС» складається з нижньої пластини 1, верхньої пластини 2, двох болтів 3, двох еластичних кілець 4 та двох гайок 5. Нижня пластина 1 виконана з двома наскрізними богатикутними отворами 6 (в даному випадку чотирикутними) для болтів 3. Верхня пластина 2 виконана з двома наскрізними отворами 7 з посадочними місцями 8 під гайки 5. Болт під головкою має фіксуючу частину 9, в даному випадку чотирикутного перерізу, яка відповідає чотирикутним наскрізним отворам 6 в нижній пластині, та конусоподібний хвостовик 10. Еластичне кільце 4 має внутрішній діаметр, розмір якого дозволяє легко і надійно фіксувати його на болту 3, а гайка 5 має на торці шліц 11 під викрутку. Нижня пластина 1 та верхня пластина 2 можуть бути виконані з виступами на внутрішній поверхні пластин (на фіг. 1, 2, 3, 4, 5 зображені, але не позначені) та наскрізними отворами між виступами (на фіг. 1, 2, 3, 4, 5 зображені, але не позначені). З’єднання або ремонт стрічок конвеєрів закритого типу з’єднувачем здійснюють наступним чином. Ділянку гумотканинної конвеєрної стрічки складають таким чином, щоб краї розрізу сполучалися між собою або були накладені один на один. На внутрішній обкладці конвеєрної стрічки розмічають та пробивають отвори відповідно під отвори нижньої пластини з’єднувача. Відстань між центрами сусідніх отворів складає 50 мм, а відстань від лінії розрізу складає половину відстані між центрами отворів на нижній пластині з’єднувача. Фіксуючу чотирикутну частину кожного болта розташовують відповідно в чотирикутних отворах нижньої пластини, при цьому нижня поверхня головки болта прилягає до поверхні посадочного гнізда, таким чином, що верхня пласка поверхня головки болта не виступає над поверхнею пластини. Знизу в кожний отвір конвеєрної стрічки почергово вставляють болти, попередньо заведені в отвори нижньої пластини. Після чого на болт надягають еластичне кільце, яке утримує на конвеєрній стрічці нижню пластину з болтами. На зовнішню обкладку конвеєрної стрічки накладають верхню пластину, таким чином, щоб болти пройшли через отвори верхньої пластини. Зверху на болти нагвинчують гайки до розташування їх в посадочних місцях під гайки на верхній пластині, після чого відламують кінці болтів, що виступають над поверхнею гайки. Запропонований з’єднувач для конвеєрних стрічок дозволяє швидко та зручно здійснити монтаж та ремонт стрічок конвеєрів закритого типу та забезпечити збільшення строку експлуатації гумотканинних стрічок. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. З’єднувач для конвеєрних стрічок, який складається з верхньої та нижньої пластини, які мають по два наскрізних отвори, двох болтів та двох гайок для різьбового з’єднання, при цьому в нижній пластині виконані посадочні гнізда для головки болта, який відрізняється тим, що додатково має знімне еластичне кільце, виконане з можливістю фіксації його на болті, у нижній пластині наскрізні отвори виконані багатокутними, болт під головкою має фіксуючу частину, виконану відповідною до наскрізного багатокутного отвору в нижній пластині, а верхня пластина має посадочні гнізда під гайки, які виконані із шліцом на торці. 2 UA 109179 U 5 10 2. З’єднувач для конвеєрних стрічок за п. 1, який відрізняється тим, що наскрізні отвори в нижній пластині виконані чотирикутними. 3. З’єднувач для конвеєрних стрічок за п. 1, який відрізняється тим, що головка болта виконана пласкою. 4. З’єднувач для конвеєрних стрічок за п. 1, який відрізняється тим, що хвостовик болта виконаний конусоподібним. 5. З’єднувач для конвеєрних стрічок за п. 1, який відрізняється тим, що верхня та нижня пластини виконані з виступами на внутрішній поверхні пластин. 6. З’єднувач для конвеєрних стрічок за п. 5, який відрізняється тим, що верхня та нижня пластини додатково мають наскрізні отвори, розташовані між виступами. 3 UA 109179 U 4 UA 109179 U 5 UA 109179 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
