Електромагнітний сепаратор

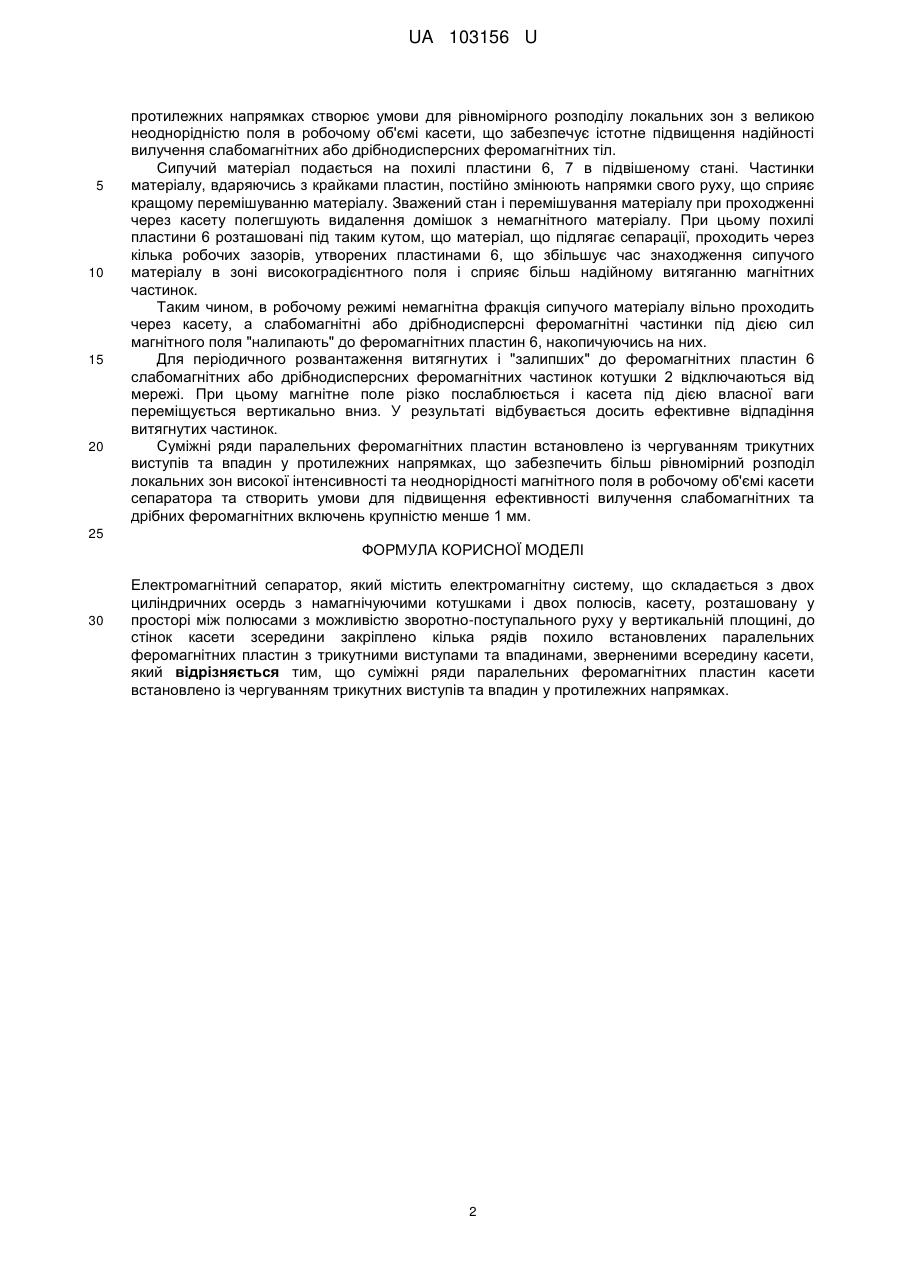

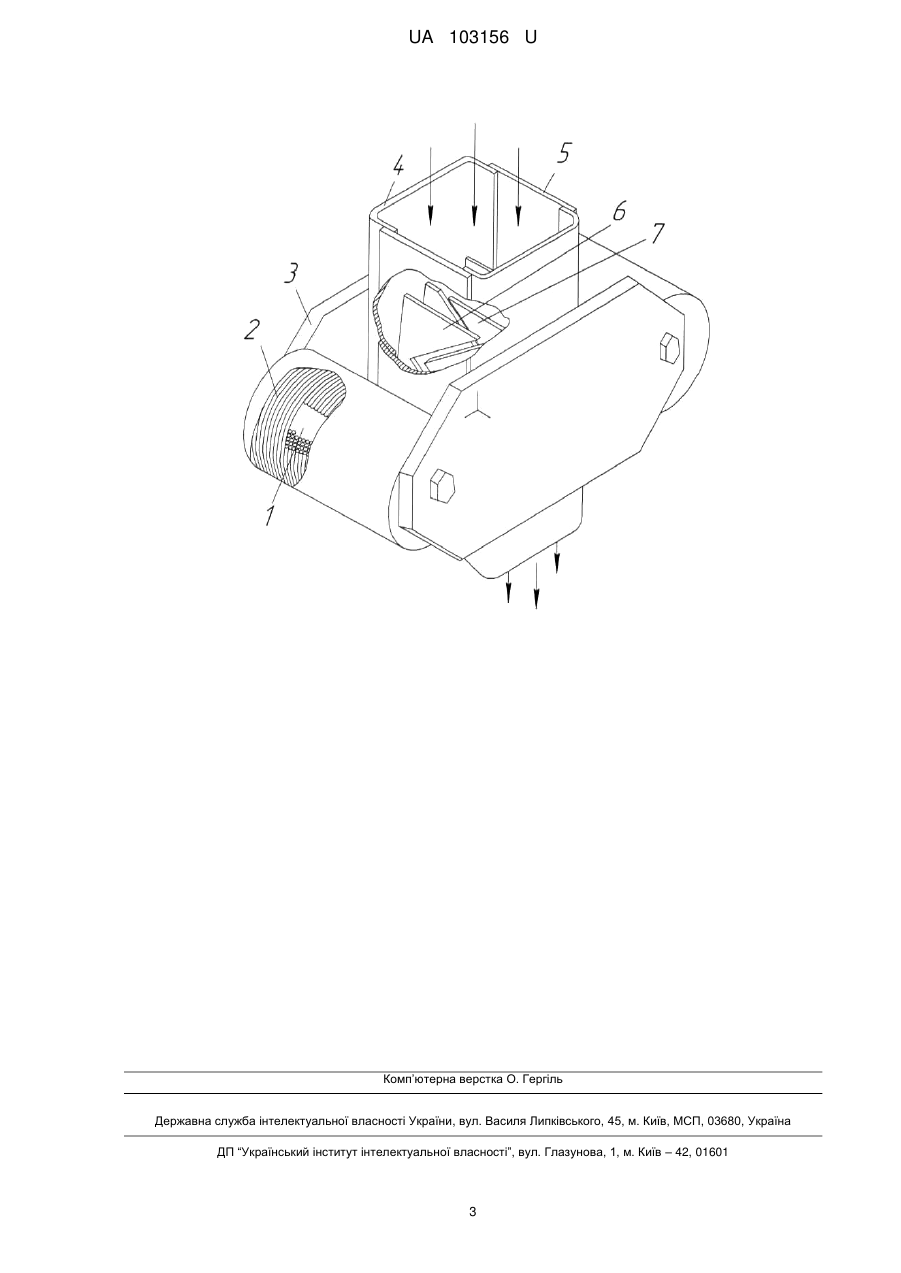

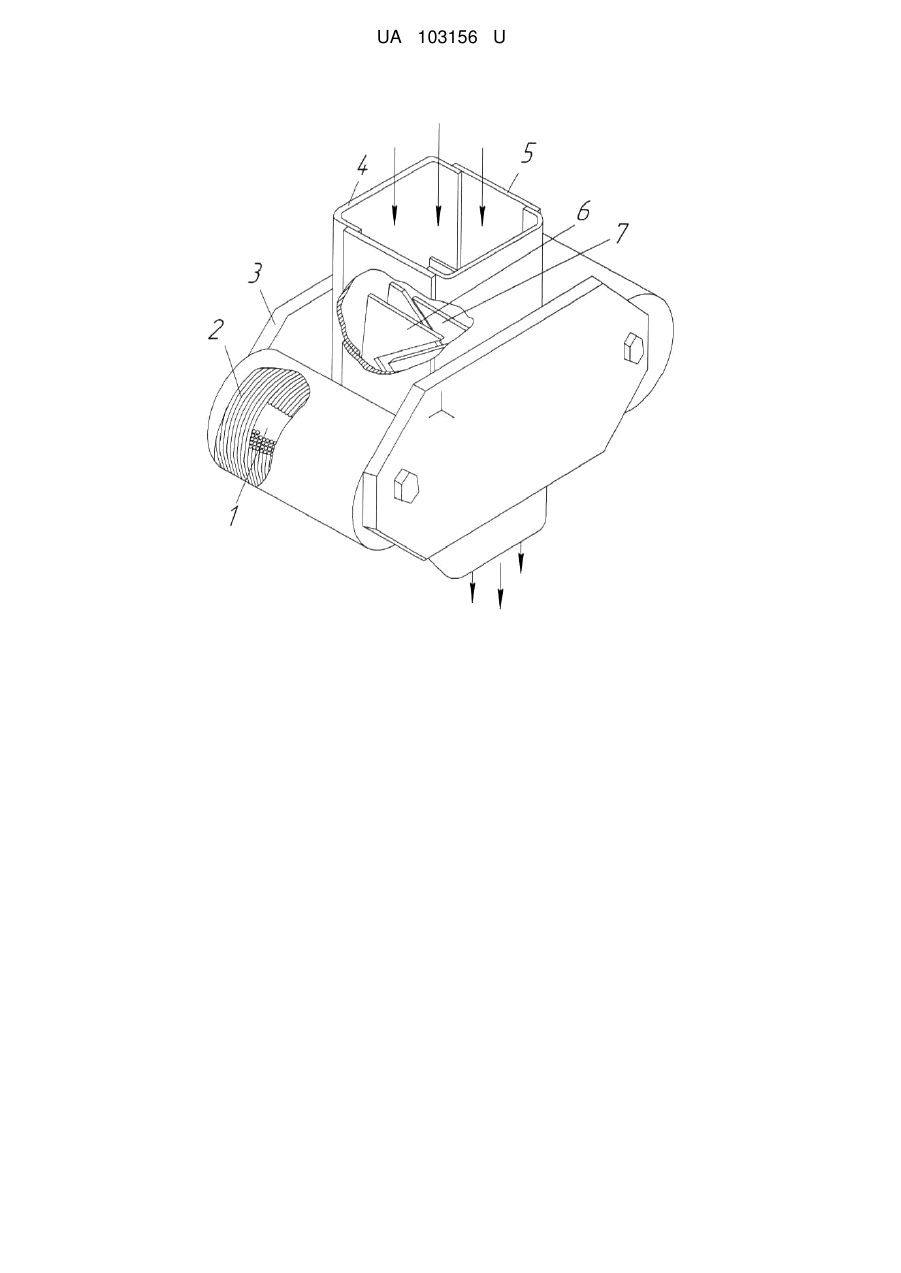

Реферат: Електромагнітний сепаратор, який містить електромагнітну систему, що складається з двох циліндричних осердь з намагнічуючими котушками і двох полюсів, касету, розташовану у просторі між полюсами з можливістю зворотно-поступального руху у вертикальній площині, до стінок касети зсередини закріплено кілька рядів похило встановлених паралельних феромагнітних пластин з трикутними виступами та впадинами, зверненими всередину касети, причому суміжні ряди паралельних феромагнітних пластин касети встановлено із чергуванням трикутних виступів та впадин у протилежних напрямках. UA 103156 U (54) ЕЛЕКТРОМАГНІТНИЙ СЕПАРАТОР UA 103156 U UA 103156 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі збагачення корисних копалин і може бути використана для вилучення слабомагнітних або дрібнодисперсних феромагнітних частинок із різних сипучих немагнітних матеріалів. 3 Відомий електромагнітний сепаратор (див. а. св. СРСР № 1453686, МКИ В 03 С 1/00, заявл. 02.06.1986, Загирняк М. В. Магнитные сепараторы. Проблемы проектирования: монографмя /М.В. Загирняк, Ю.А. Бранспиз, И.А. Шведчикова; под ред. М.В. Загирняка. - К.: Техніка, 2011. 224 с.), що містить нерухому напівзамкнуту електромагнітну систему, що включає в себе два циліндричних осердя, закріплені на осердях намагнічуючі котушки, полюса, виконані у вигляді пластин зі скошеними кутами і прикріплені до торцевих частин осердь; касету, встановлену з можливістю зворотно-поступального руху у вертикальній площині в зазорі між полюсами і виконану у вигляді короба прямокутного перетину без дна так, що дві протилежні стінки касети, паралельні полюсам, виконані з феромагнітного матеріалу, а дві інші стінки касети - з немагнітного, при цьому до феромагнітних стінок касети зсередини кріпляться кілька рядів похило встановлених паралельних феромагнітних пластин з трикутними виступами та впадинами, зверненими всередину касети, а із зовнішнього боку на стінках касети - опорні куточки, виготовлені з феромагнітного матеріалу, і куточки, виконані з немагнітного матеріалу; живильник, встановлений над касетою сепаратора, і висувний приймальний бункер, встановлений під сепаратором. Цей сепаратор обрано за найближчий аналог. Недоліком відомого електромагнітного сепаратора є нерівномірний розподіл локальних зон високої інтенсивності та неоднорідності магнітного поля в робочому об'ємі касети сепаратора, що знижує ефективність вилучення слабомагнітних та дрібних феромагнітних включень крупністю менше 1 мм. В основу корисної моделі поставлена задача удосконалення електромагнітного сепаратора шляхом того, що суміжні ряди паралельних феромагнітних пластин касети встановлено із чергуванням трикутних виступів та впадин у протилежних напрямках, що забезпечить більш рівномірний розподіл локальних зон високої інтенсивності та неоднорідності магнітного поля в робочому об'ємі касети сепаратора та створить умови для підвищення ефективності вилучення слабомагнітних та дрібних феромагнітних включень крупністю менше 1 мм. Поставлена задача досягається тим, що в електромагнітному сепараторі, який містить електромагнітну систему, що складається з двох циліндричних осердь з намагнічуючими котушками і двох полюсів, касету, розташовану у просторі між полюсами з можливістю зворотно-поступального руху у вертикальній площині, до стінок касети зсередини закріплено кілька рядів похило встановлених паралельних феромагнітних пластин з трикутними виступами та впадинами, зверненими всередину касети, згідно корисної моделі, суміжні ряди паралельних феромагнітних пластин касети встановлено із чергуванням трикутних виступів та впадин у протилежних напрямках. Сутність корисної моделі пояснюється кресленням, де зображено загальний вигляд електромагнітного сепаратора. Електромагнітний сепаратор містить нерухому напівзамкнуту електромагнітну систему, що включає в себе два циліндричних осердя 1, закріплені на осердях намагнічуючі котушки 2, полюса 3, виконані у вигляді пластин зі скошеними кутами і прикріплені до торцевих частин осердь 1, касету, встановлену з можливістю зворотно-поступального руху у вертикальній площині в зазорі між полюсами 3 і виконану у вигляді короба прямокутного перетину без дна так, що дві протилежні стінки 4 касети, паралельні полюсам 3, виконані з феромагнітного матеріалу, а дві інші стінки 5 касети - з немагнітного, при цьому до феромагнітних стінок 4 касети зсередини закріплено кілька рядів похило встановлених паралельних феромагнітних пластин 6, 7 з трикутними виступами, зверненими всередину касети, суміжні ряди паралельних феромагнітних пластин 6 і 7 встановлено із чергуванням трикутних виступів та впадин у протилежних напрямках. Електромагнітний сепаратор працює таким чином. У робочому режимі намагнічуючі котушки 2 підключаються до мережі постійного струму. Під дією сили, що намагнічує, в просторі між полюсами 3 створюється магнітне поле. При цьому полюса-пластини 3 набувають різну полярність, завдяки тому, що обмотки котушок 2 з'єднані зустрічно і магнітні потоки в осердях 1 мають однаковий напрямок. Немагнітний сипучий матеріал разом зі слабомагнітними або дрібнодисперсними феромагнітними частинками подається безпосередньо у середину касети на похилі паралельні феромагнітні пластини 6, 7. Наявність односторонніх трикутних виступів і впадин у пластин 6, 7 дозволяє створити в робочому зазорі, утвореному пластинами, магнітне поле високої неоднорідності. Особливо великі значення градієнтів напруженості магнітного поля будуть мати місце у країв трикутних виступів, де створюються електромагнітні сили, достатні для вилучення дрібнодисперсних феромагнітних або слабомагнітних часток. Чергування в суміжних рядах паралельних феромагнітних пластин 6 і 7 трикутних виступів та впадин у 1 UA 103156 U 5 10 15 20 протилежних напрямках створює умови для рівномірного розподілу локальних зон з великою неоднорідністю поля в робочому об'ємі касети, що забезпечує істотне підвищення надійності вилучення слабомагнітних або дрібнодисперсних феромагнітних тіл. Сипучий матеріал подається на похилі пластини 6, 7 в підвішеному стані. Частинки матеріалу, вдаряючись з крайками пластин, постійно змінюють напрямки свого руху, що сприяє кращому перемішуванню матеріалу. Зважений стан і перемішування матеріалу при проходженні через касету полегшують видалення домішок з немагнітного матеріалу. При цьому похилі пластини 6 розташовані під таким кутом, що матеріал, що підлягає сепарації, проходить через кілька робочих зазорів, утворених пластинами 6, що збільшує час знаходження сипучого матеріалу в зоні високоградієнтного поля і сприяє більш надійному витяганню магнітних частинок. Таким чином, в робочому режимі немагнітна фракція сипучого матеріалу вільно проходить через касету, а слабомагнітні або дрібнодисперсні феромагнітні частинки під дією сил магнітного поля "налипають" до феромагнітних пластин 6, накопичуючись на них. Для періодичного розвантаження витягнутих і "залипших" до феромагнітних пластин 6 слабомагнітних або дрібнодисперсних феромагнітних частинок котушки 2 відключаються від мережі. При цьому магнітне поле різко послаблюється і касета під дією власної ваги переміщується вертикально вниз. У результаті відбувається досить ефективне відпадіння витягнутих частинок. Суміжні ряди паралельних феромагнітних пластин встановлено із чергуванням трикутних виступів та впадин у протилежних напрямках, що забезпечить більш рівномірний розподіл локальних зон високої інтенсивності та неоднорідності магнітного поля в робочому об'ємі касети сепаратора та створить умови для підвищення ефективності вилучення слабомагнітних та дрібних феромагнітних включень крупністю менше 1 мм. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Електромагнітний сепаратор, який містить електромагнітну систему, що складається з двох циліндричних осердь з намагнічуючими котушками і двох полюсів, касету, розташовану у просторі між полюсами з можливістю зворотно-поступального руху у вертикальній площині, до стінок касети зсередини закріплено кілька рядів похило встановлених паралельних феромагнітних пластин з трикутними виступами та впадинами, зверненими всередину касети, який відрізняється тим, що суміжні ряди паралельних феромагнітних пластин касети встановлено із чергуванням трикутних виступів та впадин у протилежних напрямках. 2 UA 103156 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
