Спосіб теплоізоляції будівельної споруди

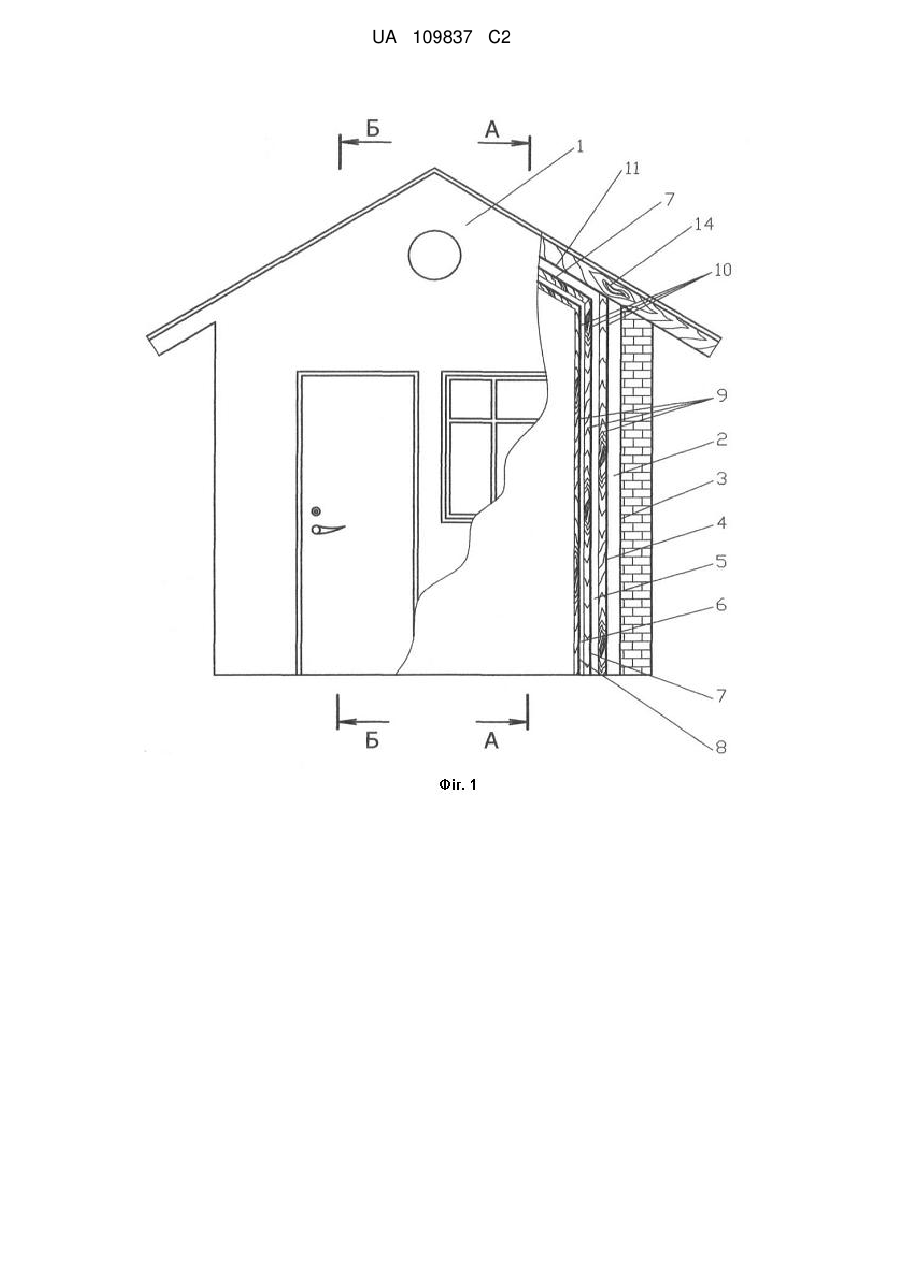

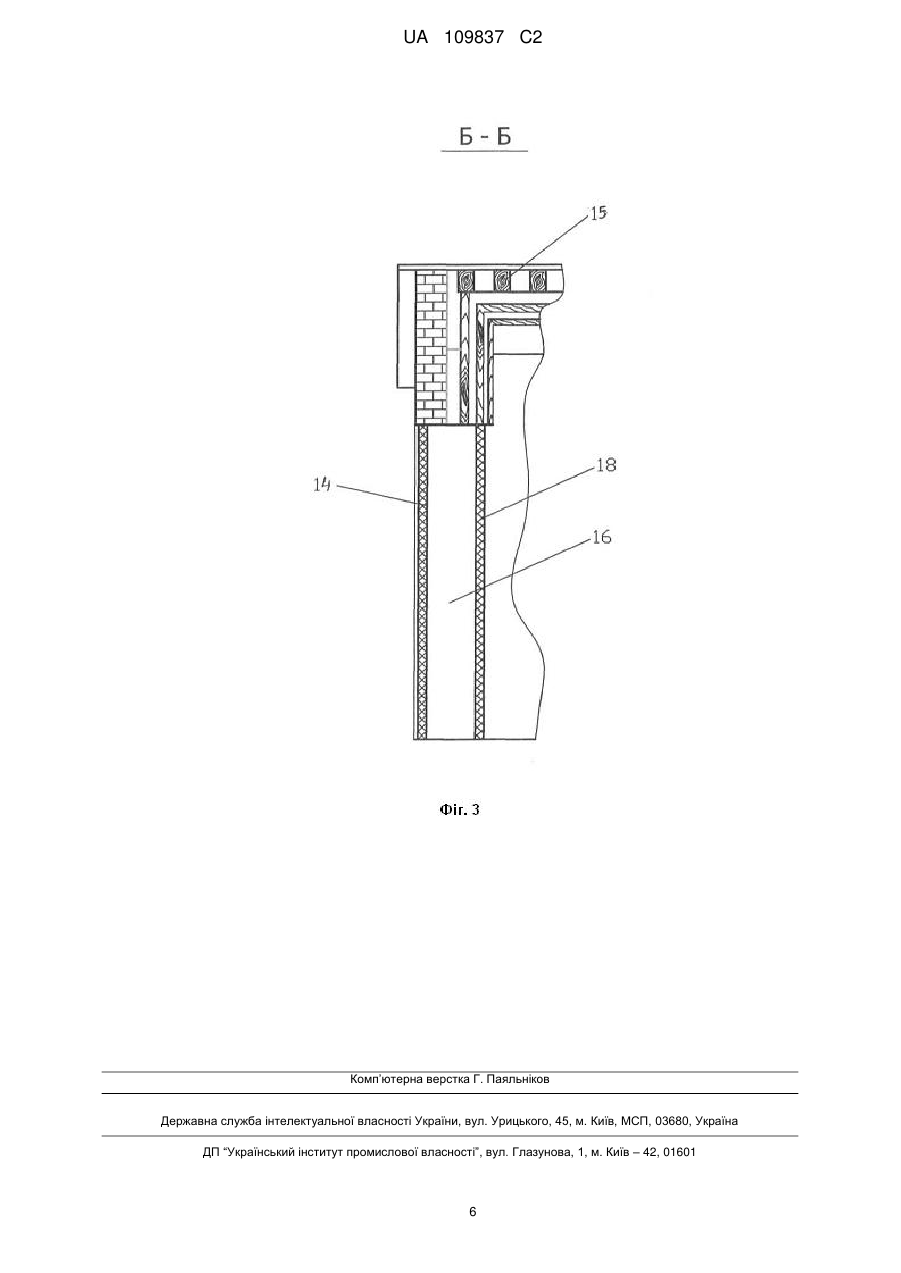

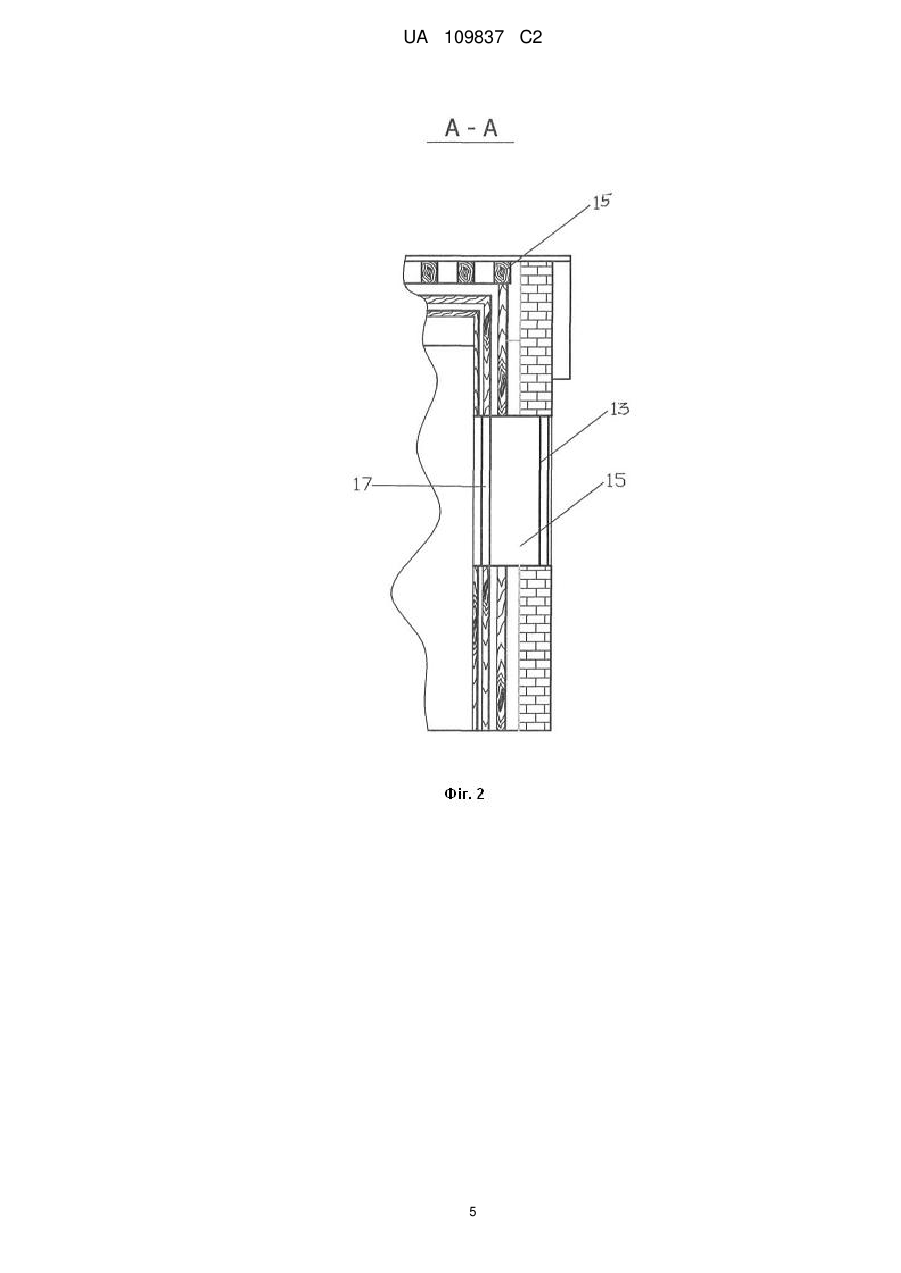

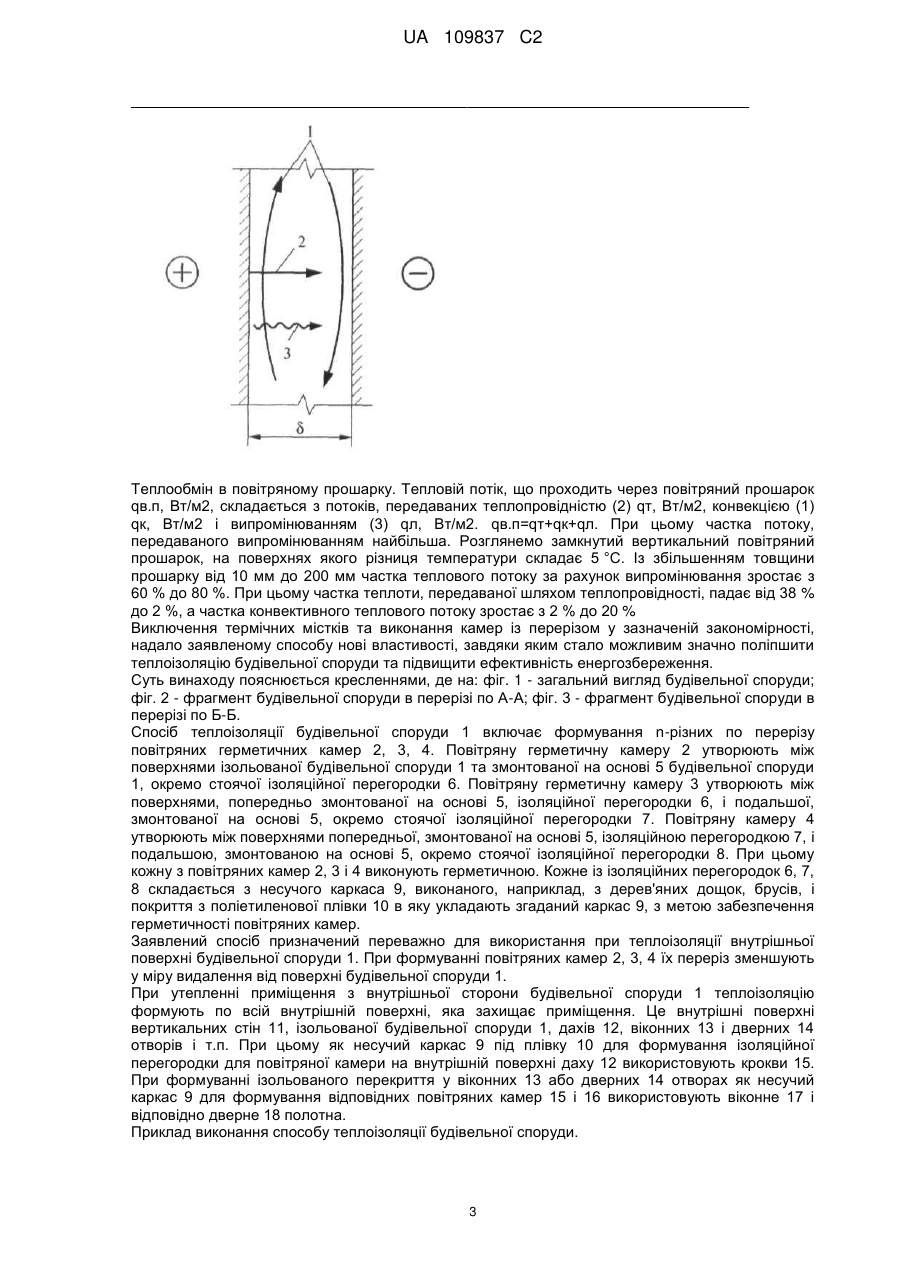

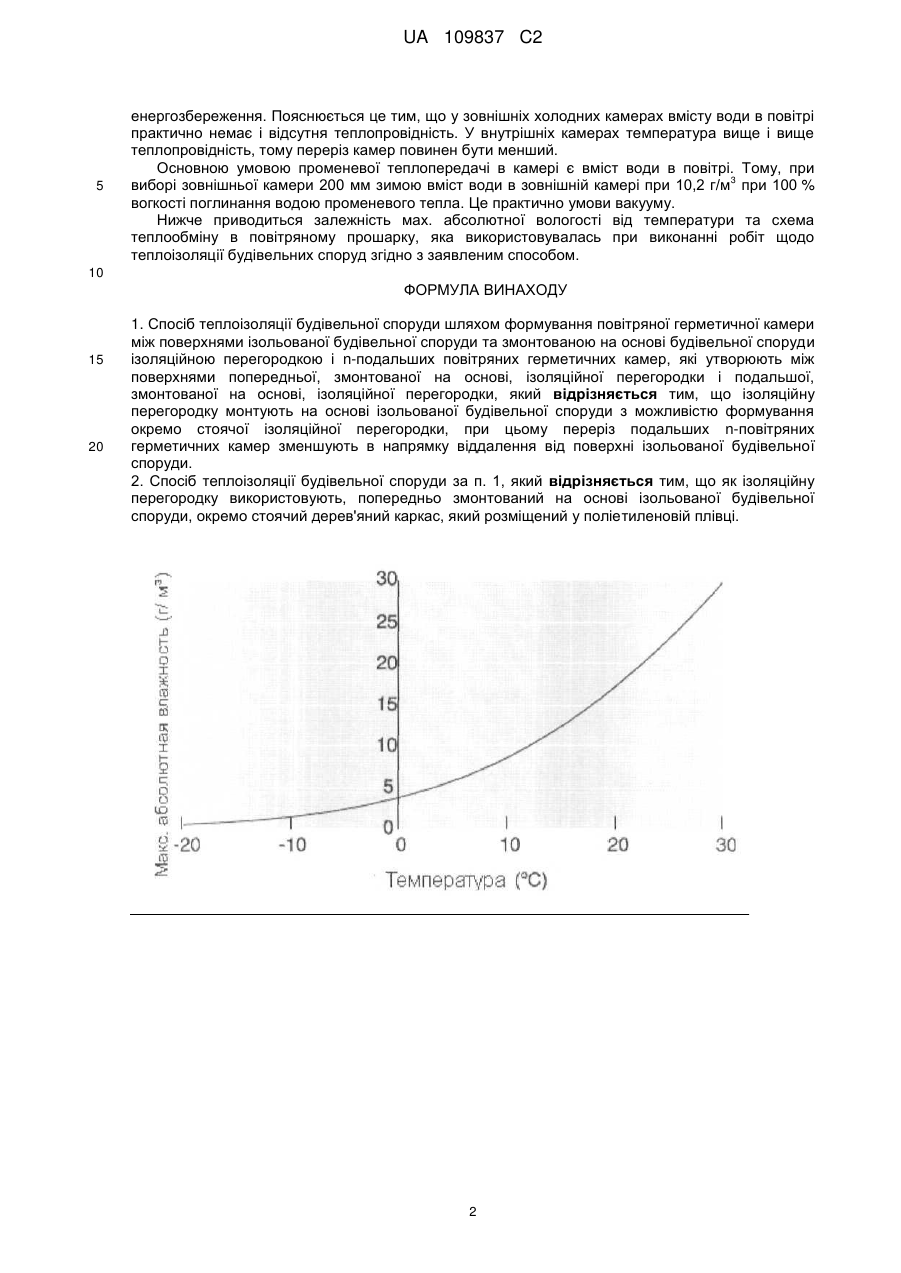

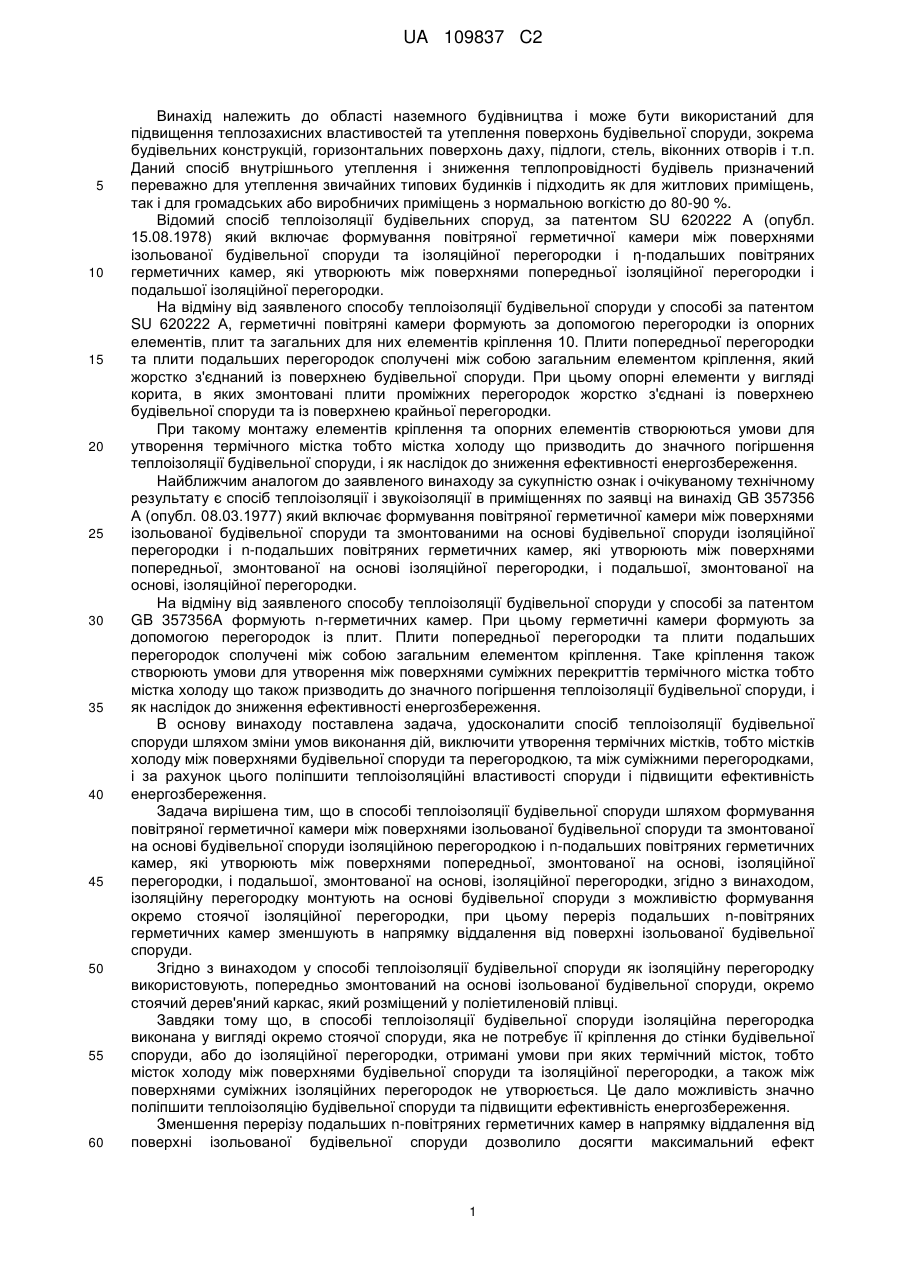

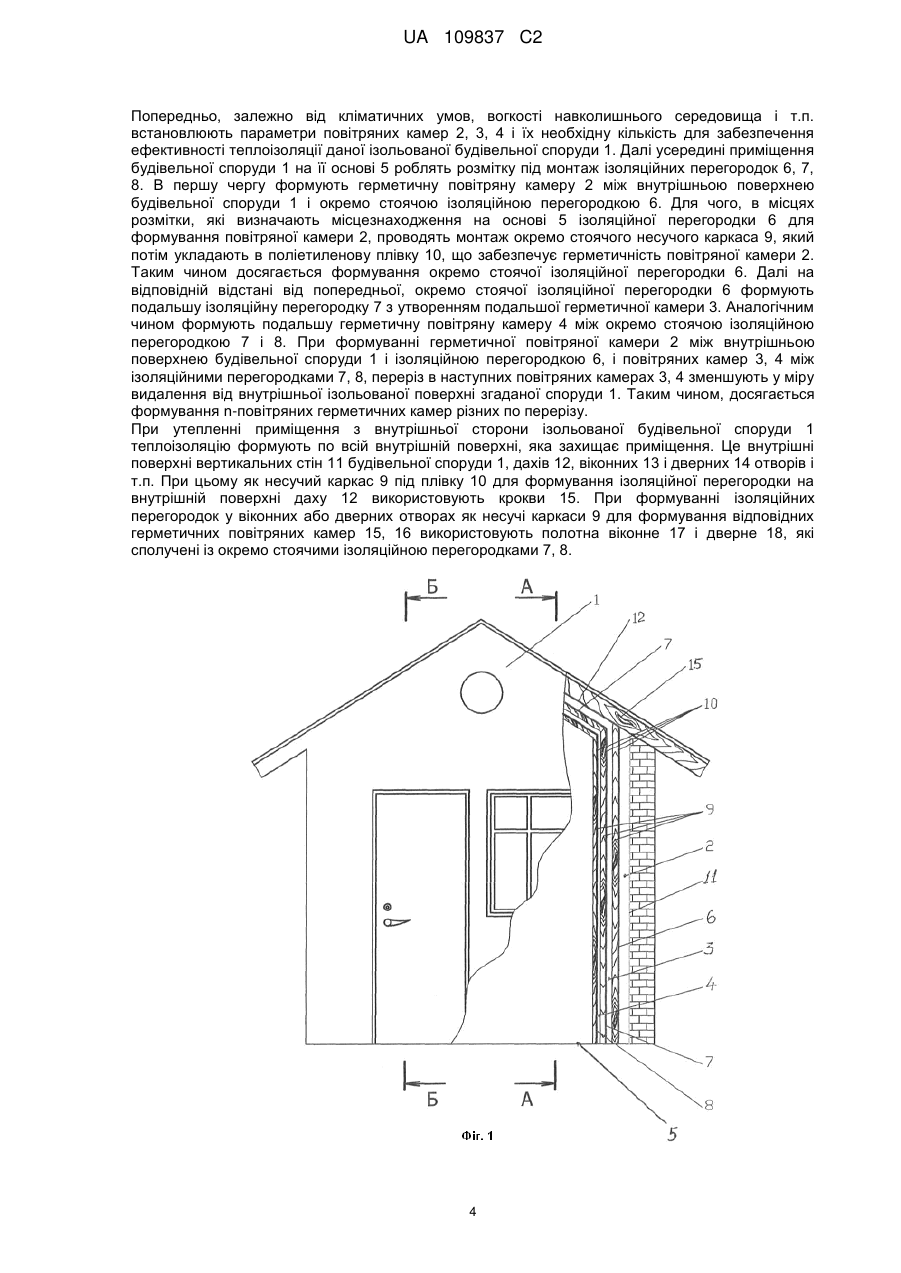

Реферат: Винахід належить до області наземного будівництва і може бути використаний для підвищення теплозахисних властивостей та утеплення поверхонь будівельної споруди, зокрема будівельних конструкцій, горизонтальних поверхонь даху, підлоги, стель, віконних отворів і т.п. Спосіб теплоізоляції будівельної споруди шляхом формування повітряної герметичної камери між поверхнями ізольованої будівельної споруди та змонтованої на основі будівельної споруди ізоляційної перегородки і n-подальших повітряних герметичних камер, які утворюють між поверхнями попередньої, змонтованої на основі, ізоляційної перегородки і подальшої, змонтованої на основі, ізоляційної перегородки. Ізоляційну перегородку монтують на основі будівельної споруди з можливістю формування окремо стоячої ізоляційної перегородки. При цьому переріз подальших n-повітряних герметичних камер зменшують в напрямку віддалення від поверхні ізольованої будівельної споруди. Як ізоляційну перегородку використовують, попередньо змонтований на основі ізольованої будівельної споруди, окремо стоячий дерев'яний каркас, який розміщений у поліетиленовій плівці. UA 109837 C2 (12) UA 109837 C2 UA 109837 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до області наземного будівництва і може бути використаний для підвищення теплозахисних властивостей та утеплення поверхонь будівельної споруди, зокрема будівельних конструкцій, горизонтальних поверхонь даху, підлоги, стель, віконних отворів і т.п. Даний спосіб внутрішнього утеплення і зниження теплопровідності будівель призначений переважно для утеплення звичайних типових будинків і підходить як для житлових приміщень, так і для громадських або виробничих приміщень з нормальною вогкістю до 80-90 %. Відомий спосіб теплоізоляції будівельних споруд, за патентом SU 620222 А (опубл. 15.08.1978) який включає формування повітряної герметичної камери між поверхнями ізольованої будівельної споруди та ізоляційної перегородки і η-подальших повітряних герметичних камер, які утворюють між поверхнями попередньої ізоляційної перегородки і подальшої ізоляційної перегородки. На відміну від заявленого способу теплоізоляції будівельної споруди у способі за патентом SU 620222 А, герметичні повітряні камери формують за допомогою перегородки із опорних елементів, плит та загальних для них елементів кріплення 10. Плити попередньої перегородки та плити подальших перегородок сполучені між собою загальним елементом кріплення, який жорстко з'єднаний із поверхнею будівельної споруди. При цьому опорні елементи у вигляді корита, в яких змонтовані плити проміжних перегородок жорстко з'єднані із поверхнею будівельної споруди та із поверхнею крайньої перегородки. При такому монтажу елементів кріплення та опорних елементів створюються умови для утворення термічного містка тобто містка холоду що призводить до значного погіршення теплоізоляції будівельної споруди, і як наслідок до зниження ефективності енергозбереження. Найближчим аналогом до заявленого винаходу за сукупністю ознак і очікуваному технічному результату є спосіб теплоізоляції і звукоізоляції в приміщеннях по заявці на винахід GB 357356 А (опубл. 08.03.1977) який включає формування повітряної герметичної камери між поверхнями ізольованої будівельної споруди та змонтованими на основі будівельної споруди ізоляційної перегородки і n-подальших повітряних герметичних камер, які утворюють між поверхнями попередньої, змонтованої на основі ізоляційної перегородки, і подальшої, змонтованої на основі, ізоляційної перегородки. На відміну від заявленого способу теплоізоляції будівельної споруди у способі за патентом GB 357356A формують n-герметичних камер. При цьому герметичні камери формують за допомогою перегородок із плит. Плити попередньої перегородки та плити подальших перегородок сполучені між собою загальним елементом кріплення. Таке кріплення також створюють умови для утворення між поверхнями суміжних перекриттів термічного містка тобто містка холоду що також призводить до значного погіршення теплоізоляції будівельної споруди, і як наслідок до зниження ефективності енергозбереження. В основу винаходу поставлена задача, удосконалити спосіб теплоізоляції будівельної споруди шляхом зміни умов виконання дій, виключити утворення термічних містків, тобто містків холоду між поверхнями будівельної споруди та перегородкою, та між суміжними перегородками, і за рахунок цього поліпшити теплоізоляційні властивості споруди і підвищити ефективність енергозбереження. Задача вирішена тим, що в способі теплоізоляції будівельної споруди шляхом формування повітряної герметичної камери між поверхнями ізольованої будівельної споруди та змонтованої на основі будівельної споруди ізоляційною перегородкою і n-подальших повітряних герметичних камер, які утворюють між поверхнями попередньої, змонтованої на основі, ізоляційної перегородки, і подальшої, змонтованої на основі, ізоляційної перегородки, згідно з винаходом, ізоляційну перегородку монтують на основі будівельної споруди з можливістю формування окремо стоячої ізоляційної перегородки, при цьому переріз подальших n-повітряних герметичних камер зменшують в напрямку віддалення від поверхні ізольованої будівельної споруди. Згідно з винаходом у способі теплоізоляції будівельної споруди як ізоляційну перегородку використовують, попередньо змонтований на основі ізольованої будівельної споруди, окремо стоячий дерев'яний каркас, який розміщений у поліетиленовій плівці. Завдяки тому що, в способі теплоізоляції будівельної споруди ізоляційна перегородка виконана у вигляді окремо стоячої споруди, яка не потребує її кріплення до стінки будівельної споруди, або до ізоляційної перегородки, отримані умови при яких термічний місток, тобто місток холоду між поверхнями будівельної споруди та ізоляційної перегородки, а також між поверхнями суміжних ізоляційних перегородок не утворюється. Це дало можливість значно поліпшити теплоізоляцію будівельної споруди та підвищити ефективність енергозбереження. Зменшення перерізу подальших n-повітряних герметичних камер в напрямку віддалення від поверхні ізольованої будівельної споруди дозволило досягти максимальний ефект 1 UA 109837 C2 5 енергозбереження. Пояснюється це тим, що у зовнішніх холодних камерах вмісту води в повітрі практично немає і відсутня теплопровідність. У внутрішніх камерах температура вище і вище теплопровідність, тому переріз камер повинен бути менший. Основною умовою променевої теплопередачі в камері є вміст води в повітрі. Тому, при 3 виборі зовнішньої камери 200 мм зимою вміст води в зовнішній камері при 10,2 г/м при 100 % вогкості поглинання водою променевого тепла. Це практично умови вакууму. Нижче приводиться залежність мах. абсолютної вологості від температури та схема теплообміну в повітряному прошарку, яка використовувалась при виконанні робіт щодо теплоізоляції будівельних споруд згідно з заявленим способом. 10 ФОРМУЛА ВИНАХОДУ 15 20 1. Спосіб теплоізоляції будівельної споруди шляхом формування повітряної герметичної камери між поверхнями ізольованої будівельної споруди та змонтованою на основі будівельної споруди ізоляційною перегородкою і n-подальших повітряних герметичних камер, які утворюють між поверхнями попередньої, змонтованої на основі, ізоляційної перегородки і подальшої, змонтованої на основі, ізоляційної перегородки, який відрізняється тим, що ізоляційну перегородку монтують на основі ізольованої будівельної споруди з можливістю формування окремо стоячої ізоляційної перегородки, при цьому переріз подальших n-повітряних герметичних камер зменшують в напрямку віддалення від поверхні ізольованої будівельної споруди. 2. Спосіб теплоізоляції будівельної споруди за п. 1, який відрізняється тим, що як ізоляційну перегородку використовують, попередньо змонтований на основі ізольованої будівельної споруди, окремо стоячий дерев'яний каркас, який розміщений у поліетиленовій плівці. 2 UA 109837 C2 Теплообмін в повітряному прошарку. Тепловій потік, що проходить через повітряний прошарок qв.п, Вт/м2, складається з потоків, передаваних теплопровідністю (2) qт, Вт/м2, конвекцією (1) qк, Вт/м2 і випромінюванням (3) qл, Вт/м2. qв.п=qт+qк+qл. При цьому частка потоку, передаваного випромінюванням найбільша. Розглянемо замкнутий вертикальний повітряний прошарок, на поверхнях якого різниця температури складає 5 °C. Із збільшенням товщини прошарку від 10 мм до 200 мм частка теплового потоку за рахунок випромінювання зростає з 60 % до 80 %. При цьому частка теплоти, передаваної шляхом теплопровідності, падає від 38 % до 2 %, а частка конвективного теплового потоку зростає з 2 % до 20 % Виключення термічних містків та виконання камер із перерізом у зазначеній закономірності, надало заявленому способу нові властивості, завдяки яким стало можливим значно поліпшити теплоізоляцію будівельної споруди та підвищити ефективність енергозбереження. Суть винаходу пояснюється кресленнями, де на: фіг. 1 - загальний вигляд будівельної споруди; фіг. 2 - фрагмент будівельноїспоруди в перерізі по А-А; фіг. 3 - фрагмент будівельної споруди в перерізі по Б-Б. Спосіб теплоізоляції будівельної споруди 1 включає формування n-різних по перерізу повітряних герметичних камер 2, 3, 4. Повітряну герметичну камеру 2 утворюють між поверхнями ізольованої будівельної споруди 1 та змонтованої на основі 5 будівельної споруди 1, окремо стоячої ізоляційної перегородки 6. Повітряну герметичну камеру 3 утворюють між поверхнями, попередньо змонтованої на основі 5, ізоляційної перегородки 6, і подальшої, змонтованої на основі 5, окремо стоячої ізоляційної перегородки 7. Повітряну камеру 4 утворюють між поверхнями попередньої, змонтованої на основі 5, ізоляційною перегородкою 7, і подальшою, змонтованою на основі 5, окремо стоячої ізоляційної перегородки 8. При цьому кожну з повітряних камер 2, 3 і 4 виконують герметичною. Кожне із ізоляційних перегородок 6, 7, 8 складається з несучого каркаса 9, виконаного, наприклад, з дерев'яних дощок, брусів, і покриття з поліетиленової плівки 10 в яку укладають згаданий каркас 9, з метою забезпечення герметичності повітряних камер. Заявлений спосіб призначений переважно для використання при теплоізоляції внутрішньої поверхні будівельної споруди 1. При формуванні повітряних камер 2, 3, 4 їх переріз зменшують у міру видалення від поверхні будівельної споруди 1. При утепленні приміщення з внутрішньої сторони будівельної споруди 1 теплоізоляцію формують по всій внутрішній поверхні, яка захищає приміщення. Це внутрішні поверхні вертикальних стін 11, ізольованої будівельної споруди 1, дахів 12, віконних 13 і дверних 14 отворів і т.п. При цьому як несучий каркас 9 під плівку 10 для формування ізоляційної перегородки для повітряної камери на внутрішній поверхні даху 12 використовують крокви 15. При формуванні ізольованого перекриття у віконних 13 або дверних 14 отворах як несучий каркас 9 для формування відповідних повітряних камер 15 і 16 використовують віконне 17 і відповідно дверне 18 полотна. Приклад виконання способу теплоізоляції будівельної споруди. 3 UA 109837 C2 Попередньо, залежно від кліматичних умов, вогкості навколишнього середовища і т.п. встановлюють параметри повітряних камер 2, 3, 4 і їх необхідну кількість для забезпечення ефективності теплоізоляції даної ізольованої будівельної споруди 1. Далі усередині приміщення будівельної споруди 1 на її основі 5 роблять розмітку під монтаж ізоляційних перегородок 6, 7, 8. В першу чергу формують герметичну повітряну камеру 2 між внутрішньою поверхнею будівельної споруди 1 і окремо стоячою ізоляційною перегородкою 6. Для чого, в місцях розмітки, які визначають місцезнаходження на основі 5 ізоляційної перегородки 6 для формування повітряної камери 2, проводять монтаж окремо стоячого несучого каркаса 9, який потім укладають в поліетиленову плівку 10, що забезпечує герметичність повітряної камери 2. Таким чином досягається формування окремо стоячої ізоляційної перегородки 6. Далі на відповідній відстані від попередньої, окремо стоячої ізоляційної перегородки 6 формують подальшу ізоляційну перегородку 7 з утворенням подальшої герметичної камери 3. Аналогічним чином формують подальшу герметичну повітряну камеру 4 між окремо стоячою ізоляційною перегородкою 7 і 8. При формуванні герметичної повітряної камери 2 між внутрішньою поверхнею будівельної споруди 1 і ізоляційною перегородкою 6, і повітряних камер 3, 4 між ізоляційними перегородками 7, 8, переріз в наступних повітряних камерах 3, 4 зменшують у міру видалення від внутрішньої ізольованої поверхні згаданої споруди 1. Таким чином, досягається формування n-повітряних герметичних камер різних по перерізу. При утепленні приміщення з внутрішньої сторони ізольованої будівельної споруди 1 теплоізоляцію формують по всій внутрішній поверхні, яка захищає приміщення. Це внутрішні поверхні вертикальних стін 11 будівельної споруди 1, дахів 12, віконних 13 і дверних 14 отворів і т.п. При цьому як несучий каркас 9 під плівку 10 для формування ізоляційної перегородки на внутрішній поверхні даху 12 використовують крокви 15. При формуванні ізоляційних перегородок у віконних або дверних отворах як несучі каркаси 9 для формування відповідних герметичних повітряних камер 15, 16 використовують полотна віконне 17 і дверне 18, які сполучені із окремо стоячими ізоляційною перегородками 7, 8. 4 UA 109837 C2 5 UA 109837 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
