Радіатор

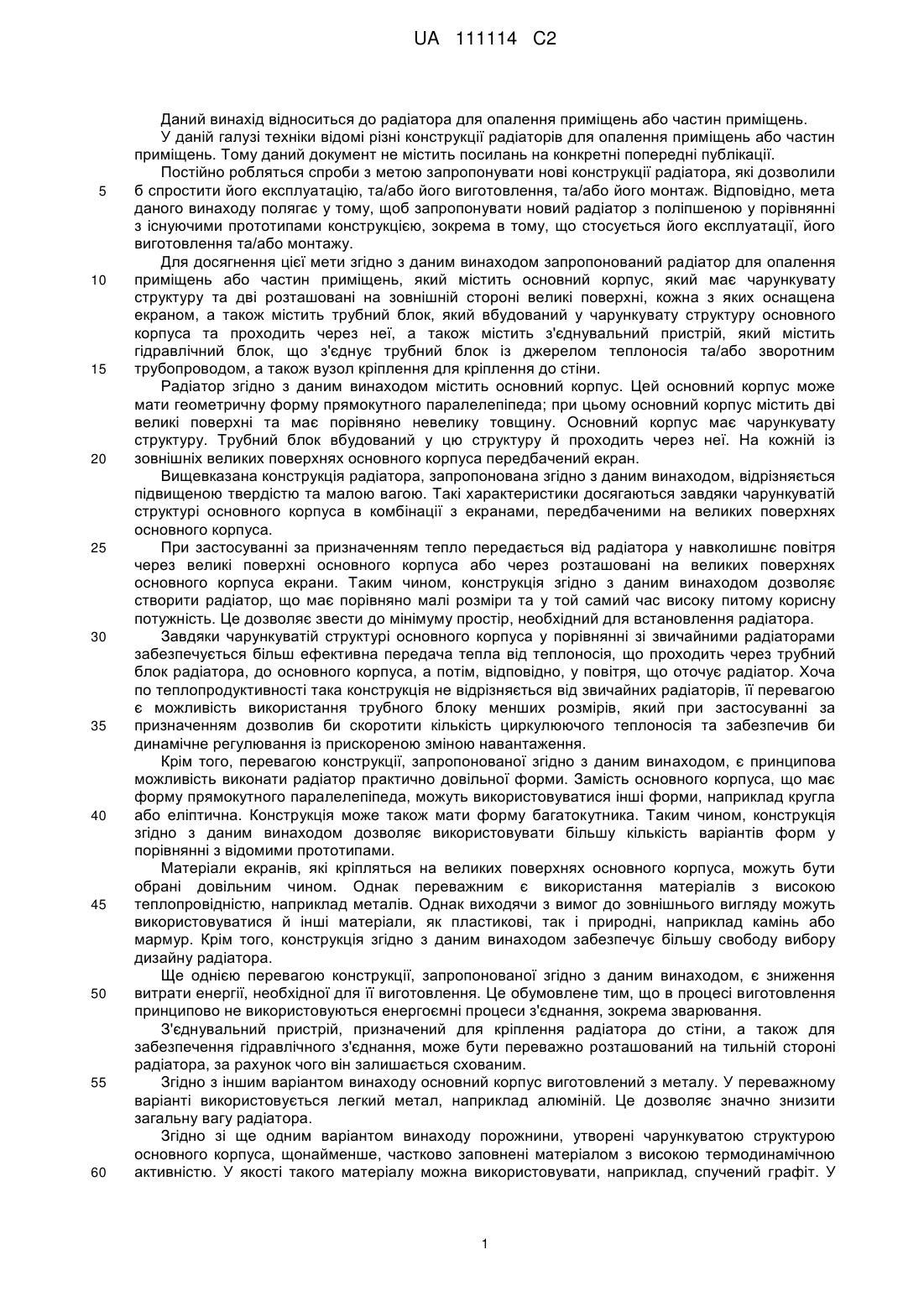

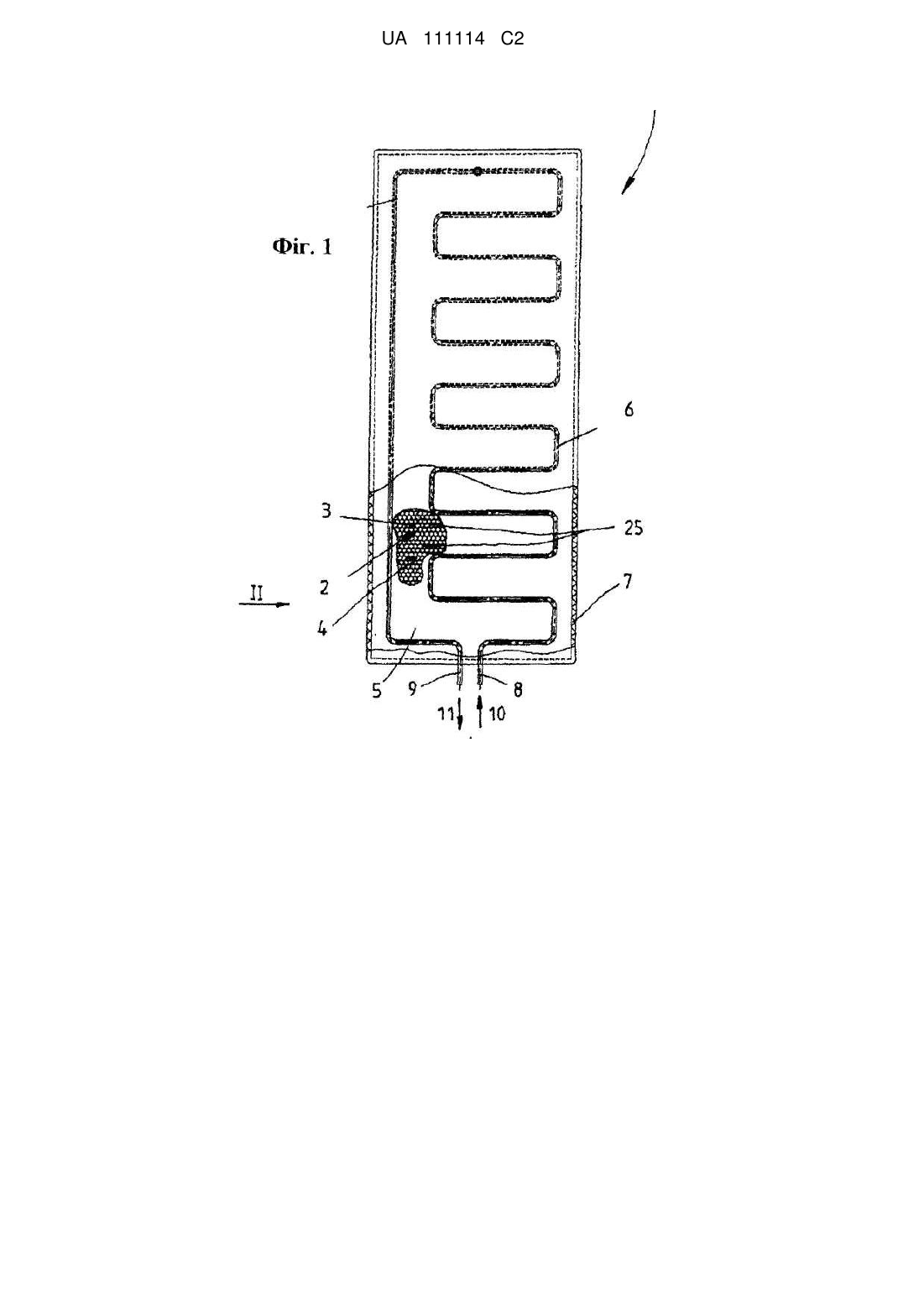

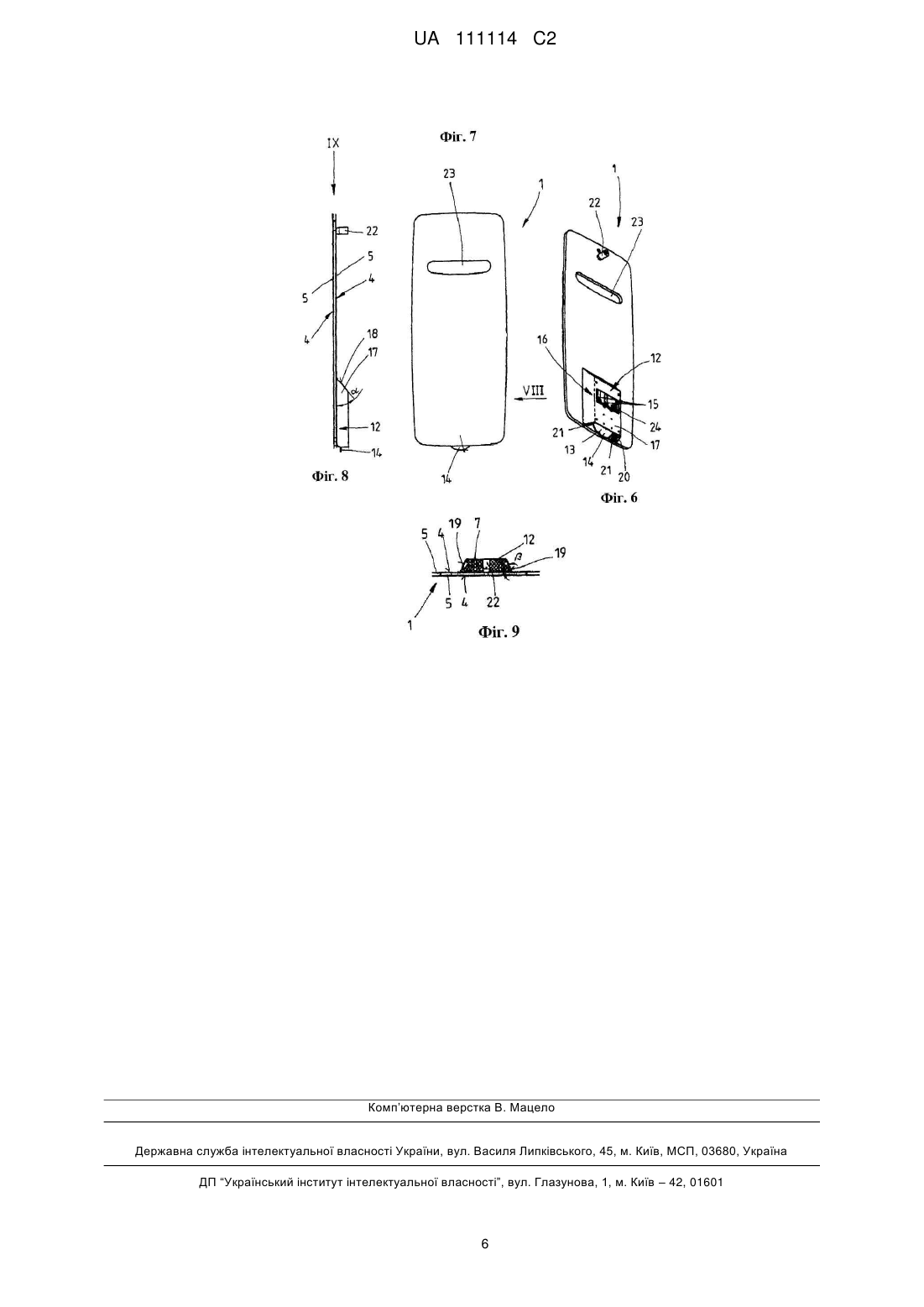

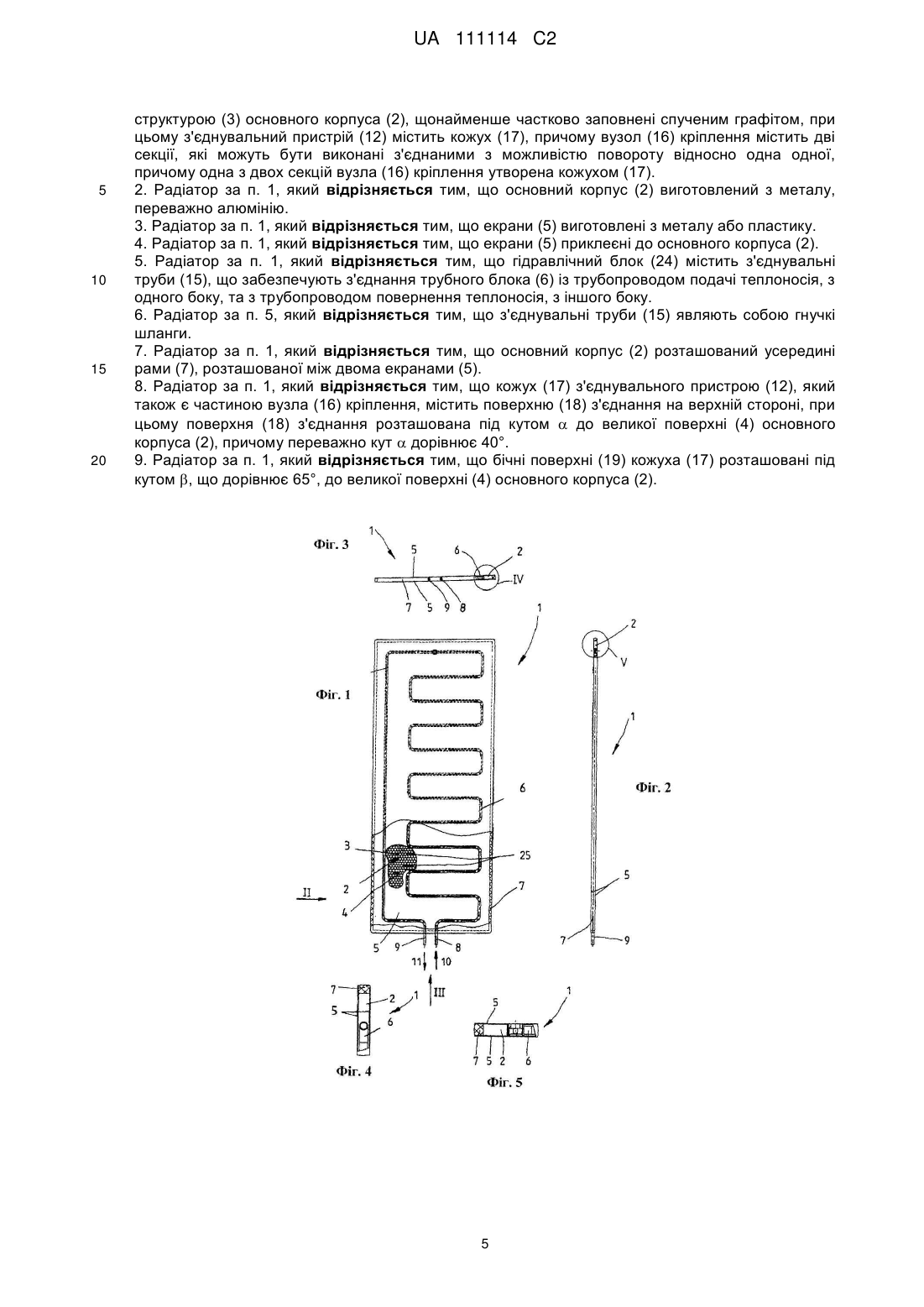

Реферат: Даний винахід належить до радіатора (1) для опалення приміщень або частин приміщень, що містить основний корпус (2), який має чарункувату структуру (3) і який забезпечує дві розташовані на зовнішній стороні великі поверхні (4), причому кожна з великих поверхонь оснащена екраном (5), а також блок (6) паралельних труб, який вбудований у чарункувату структуру (3) основного корпуса (2) і проходить через неї, і з'єднувальний пристрій, який містить гідравлічний блок, що з'єднує блок (6) паралельних труб із джерелом теплоносія та/або зворотним трубопроводом, а також вузол кріплення для кріплення до стіни. UA 111114 C2 (12) UA 111114 C2 UA 111114 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до радіатора для опалення приміщень або частин приміщень. У даній галузі техніки відомі різні конструкції радіаторів для опалення приміщень або частин приміщень. Тому даний документ не містить посилань на конкретні попередні публікації. Постійно робляться спроби з метою запропонувати нові конструкції радіатора, які дозволили б спростити його експлуатацію, та/або його виготовлення, та/або його монтаж. Відповідно, мета даного винаходу полягає у тому, щоб запропонувати новий радіатор з поліпшеною у порівнянні з існуючими прототипами конструкцією, зокрема в тому, що стосується його експлуатації, його виготовлення та/або монтажу. Для досягнення цієї мети згідно з даним винаходом запропонований радіатор для опалення приміщень або частин приміщень, який містить основний корпус, який має чарункувату структуру та дві розташовані на зовнішній стороні великі поверхні, кожна з яких оснащена екраном, а також містить трубний блок, який вбудований у чарункувату структуру основного корпуса та проходить через неї, а також містить з'єднувальний пристрій, який містить гідравлічний блок, що з'єднує трубний блок із джерелом теплоносія та/або зворотним трубопроводом, а також вузол кріплення для кріплення до стіни. Радіатор згідно з даним винаходом містить основний корпус. Цей основний корпус може мати геометричну форму прямокутного паралелепіпеда; при цьому основний корпус містить дві великі поверхні та має порівняно невелику товщину. Основний корпус має чарункувату структуру. Трубний блок вбудований у цю структуру й проходить через неї. На кожній із зовнішніх великих поверхнях основного корпуса передбачений екран. Вищевказана конструкція радіатора, запропонована згідно з даним винаходом, відрізняється підвищеною твердістю та малою вагою. Такі характеристики досягаються завдяки чарункуватій структурі основного корпуса в комбінації з екранами, передбаченими на великих поверхнях основного корпуса. При застосуванні за призначенням тепло передається від радіатора у навколишнє повітря через великі поверхні основного корпуса або через розташовані на великих поверхнях основного корпуса екрани. Таким чином, конструкція згідно з даним винаходом дозволяє створити радіатор, що має порівняно малі розміри та у той самий час високу питому корисну потужність. Це дозволяє звести до мінімуму простір, необхідний для встановлення радіатора. Завдяки чарункуватій структурі основного корпуса у порівнянні зі звичайними радіаторами забезпечується більш ефективна передача тепла від теплоносія, що проходить через трубний блок радіатора, до основного корпуса, а потім, відповідно, у повітря, що оточує радіатор. Хоча по теплопродуктивності така конструкція не відрізняється від звичайних радіаторів, її перевагою є можливість використання трубного блоку менших розмірів, який при застосуванні за призначенням дозволив би скоротити кількість циркулюючого теплоносія та забезпечив би динамічне регулювання із прискореною зміною навантаження. Крім того, перевагою конструкції, запропонованої згідно з даним винаходом, є принципова можливість виконати радіатор практично довільної форми. Замість основного корпуса, що має форму прямокутного паралелепіпеда, можуть використовуватися інші форми, наприклад кругла або еліптична. Конструкція може також мати форму багатокутника. Таким чином, конструкція згідно з даним винаходом дозволяє використовувати більшу кількість варіантів форм у порівнянні з відомими прототипами. Матеріали екранів, які кріпляться на великих поверхнях основного корпуса, можуть бути обрані довільним чином. Однак переважним є використання матеріалів з високою теплопровідністю, наприклад металів. Однак виходячи з вимог до зовнішнього вигляду можуть використовуватися й інші матеріали, як пластикові, так і природні, наприклад камінь або мармур. Крім того, конструкція згідно з даним винаходом забезпечує більшу свободу вибору дизайну радіатора. Ще однією перевагою конструкції, запропонованої згідно з даним винаходом, є зниження витрати енергії, необхідної для її виготовлення. Це обумовлене тим, що в процесі виготовлення принципово не використовуються енергоємні процеси з'єднання, зокрема зварювання. З'єднувальний пристрій, призначений для кріплення радіатора до стіни, а також для забезпечення гідравлічного з'єднання, може бути переважно розташований на тильній стороні радіатора, за рахунок чого він залишається схованим. Згідно з іншим варіантом винаходу основний корпус виготовлений з металу. У переважному варіанті використовується легкий метал, наприклад алюміній. Це дозволяє значно знизити загальну вагу радіатора. Згідно зі ще одним варіантом винаходу порожнини, утворені чарункуватою структурою основного корпуса, щонайменше, частково заповнені матеріалом з високою термодинамічною активністю. У якості такого матеріалу можна використовувати, наприклад, спучений графіт. У 1 UA 111114 C2 5 10 15 20 25 30 35 40 45 50 55 такий спосіб забезпечується більш інтенсивна теплопередача між теплоносієм, який проходить через трубний блок, з одного боку, та основним корпусом, з іншого. Це дозволяє звести до мінімуму втрати тепла при застосуванні радіатора за призначенням. У якості матеріалу з високою термодинамічною активністю можна також використовувати розчинне скло або суміш матеріалів, що містить розчинне скло. Переважною, однак, є композиція на основі розчинного скла, що містить розчинне скло в якості основного матеріалу, збагаченого матеріалами з високою теплопровідністю, наприклад металами. Зокрема, для збагачення можуть використовуватися металеві ошурки або частки, поміщені в розчинне скло у якості матеріала-носія. У якості матеріалів з високою теплопровідністю можуть, зокрема, використовуватися мідь та алюміній або їх сплави. У якості матеріала-носія можуть також використовуватися інші матеріали, наприклад фосфор. Згідно з даним винаходом матеріалносій призначений в основному для створення хімічного зв'язку між розміщеними у ньому металевими частками. Згідно ще одного варіанта винаходу екрани, розташовані на великих поверхнях основного корпуса, можуть бути виготовлені із практично довільного матеріалу. Також можна використовувати комбінації матеріалів. Переважними, однак, є екрани з металу або пластику. Згідно зі ще одним варіантом винаходу екрани приклеюють до основного корпуса. Цей варіант є особливо вигідним з погляду виготовлення. Згідно зі ще одним варіантом винаходу з'єднувальний пристрій містить кожух. На кінцевому етапі установлювання окремі елементи з'єднувального пристрою розташовують у цьому кожусі. У такий спосіб створюється захищена від зовнішніх впливів конструкція, чистоту якої можна легко підтримувати, час від часу очищаючи її поверхні. З'єднувальний пристрій містить вузол кріплення. У переважному варіанті конструкція цього вузла кріплення забезпечує можливість поворотного кріплення радіатора. Для цього вузол кріплення містить дві секції, які можуть бути з'єднані одна з одною з можливістю повороту. Згідно з даним винаходом одна із цих двох секцій може бути утворена кожухом з'єднувального пристрою. Цей кожух кріплять на стіні. Інша секція вузла кріплення являє собою відповідну опорну частину радіатора, наприклад, у вигляді несного елемента. Цей несний елемент прикріплений з можливістю повороту до кожуха вузла кріплення таким чином, що після складання вузла кріплення радіатор може повертатися відносно стіни будівлі, на якій він установлений. Таке кріплення радіатора з можливістю повороту є зручним, зокрема, для монтажу або демонтажу, оскільки можливість повернути радіатор полегшує доступ до гідравлічного блоку з'єднувального пристрою. Гідравлічний блок містить з'єднувальні труби, що забезпечують з'єднання трубного блоку із трубопроводом подачі теплоносія, з одного боку, та з трубопроводом повернення теплоносія, з іншого боку. Трубний блок містить з'єднання подачі, з одного боку, та з'єднання повернення, з іншого боку, призначені для теплоносія. При застосуванні радіатора за призначенням теплоносій надходить через з'єднання подачі в трубний блок, проходить через трубний блок і виходить через з'єднання повернення. На місці установки радіатора в стіні передбачені трубопровід подачі теплоносія та трубопровід повернення теплоносія. Згідно з даним винаходом трубопровід подачі теплоносія має бути підключений до з'єднання подачі трубного блоку, а трубопровід повернення теплоносія має бути підключений до з'єднання повернення трубного блоку. Для забезпечення зазначених підключень у гідравлічному блоці передбачені з'єднувальні труби. З'єднувальні труби призначені для забезпечення гідравлічного з'єднання трубного блоку із трубопроводами, передбаченими на місці установки радіатора. У випадку використання кріплення радіатора з можливістю кріплення можна вищевказаним чином спростити доступ до цих з'єднувальних труб або трубопроводів подачі та повернення у будівлі, де встановлений радіатор, полегшуючи таким чином монтаж або демонтаж радіатора згідно з даним винаходом. Згідно зі ще одним варіантом винаходу з'єднувальні труби гідравлічного блоку можуть являти собою гнучкі шланги. Це також спрощує монтаж або демонтаж радіатора. Крім того, гнучкі шланги дозволяють забезпечити більшу варіативність кріплення радіатора до стіни в тому, що стосується його положення. Описаний вище радіатор згідно з даним винаходом переважно призначений для опалення приміщень або частин приміщень. З термодинамічної точки зору радіатор можна застосовувати й для протилежних цілей, тобто не в якості опалювального приладу, а в якості поглинача тепла. У цьому випадку трубний блок, розташований в основному корпусі, забезпечує циркуляцію холодоносія. Однак структура й конструкція згідно з даним винаходом у цьому випадку залишаються незмінними. 2 UA 111114 C2 5 10 15 20 25 30 35 40 45 50 55 60 Інші ознаки та переваги винаходи будуть очевидні з наведеного нижче опису фігур. У даному описі: фіг. 1 являє собою схематичний вид попереду й зверху у частковому розрізі першого варіанта здійснення радіатора згідно з даним винаходом; фіг. 2 являє собою вид радіатора, зображеного на фіг. 1, у напрямку лінії II згідно фіг. 1; фіг. 3 являє собою схематичний вид знизу радіатора, зображеного на фіг. 1, у напрямку лінії III згідно фіг. 1; фіг. 4 являє собою місцевий виріз IV згідно фіг. 3 радіатора згідно фіг. 1; фіг. 5 являє собою місцевий виріз V згідно фіг. 2 радіатора згідно фіг. 1; фіг. 6 являє собою схематичний вид позаду в перспективі другого варіанта здійснення радіатора згідно з даним винаходом; фіг. 7 являє собою схематичний вид попереду радіатора, зображеного на фіг. 6; фіг. 8 являє собою схематичний вид збоку радіатора, зображеного на фіг. 6, у напрямку лінії XIII, зображеної на фіг. 7; фіг. 9 являє собою схематичний вид зверху радіатора, зображеного на фіг. 6, у напрямку лінії IX, зображеної на фіг. 8. Радіатор 1 згідно з даним винаходом містить основний корпус 2, який має чарунку вату структуру 3 і переважно виготовлений з алюмінію. Чарунку вата структура 3 основного корпуса 2 видна, зокрема, на фіг. 1. Основний корпус 2 має дві великі поверхні 4, одна з яких видна на фіг. 1. Кожна із двох великих поверхонь 4 оснащена екраном 5, який, зокрема, видно на фіг. 2. Екран 5 може являти собою, наприклад, металевий лист, наприклад, з алюмінію. Тут поверхні екранів 5 приклеєні до основного корпуса 2. У варіанті здійснення радіатора згідно з даним винаходом, який представлений на фіг. 1-5, передбачена рама 7, у якій установлений основний корпус 2; ця рама розташована між двома екранами 5 урівень із їхніми краями, закриваючи конструкцію уздовж усього периметра. Варіант здійснення, представлений на фіг. 6-9, не передбачає таку раму 7. Крім того, радіатор 1 містить трубний блок 6, який при застосуванні радіатора за призначенням забезпечує циркуляцію теплоносія, наприклад води. Трубний блок 6 вбудовано у чарункувату структуру 3 основного корпуса 2 і проходить через нього. У переважному варіанті здійснення даного винаходу порожнини 25, утворені чарункуватою структурою 3 основного корпуса 2, щонайменше, частково заповнені матеріалом з високою термодинамічною активністю. У якості такого матеріалу може використовуватися, наприклад, спучений графіт. Завдяки заповненню порожнин 25 матеріалом з високою термодинамічною активністю забезпечується більш ефективна передача тепла від теплоносія, що проходить через трубний блок, до основного корпуса 2. На стороні для з'єднання трубний блок 6 містить з'єднання 8 подачі та з'єднання 9 повернення. При застосуванні радіатора за призначенням теплоносій надходить через з'єднання 8 подачі в трубний блок 6 у напрямку, зазначеному стрілкою 10, проходить через трубний блок і виходить через з'єднання 9 повернення в напрямку, зазначеному стрілкою 11. Крім того, радіатор 1 містить з'єднувальний пристрій 12. Для більшої наочності цей з'єднувальний пристрій 12 представлений тільки для наведеного у якості прикладу варіанта здійснення, зображеного на фіг. 6-9. З'єднувальний пристрій 12 призначений для кріплення радіатора 1 до стіни. Для цього з'єднувальний пристрій 12 містить вузол 16 кріплення. Цей вузол розділений на дві секції та містить кожух 17, з одного боку, і несний елемент 20, з іншого боку. Ці дві секції, тобто кожух 17 та несний елемент 20, з'єднані один з одним з можливістю повороту. Таким чином, після завершення монтажу радіатор 1 можна повертати відносно стіни будівлі, на якій він закріплений. Після завершення монтажу кожух 17 вузла 16 кріплення закріплюють на стіні. Несний елемент 20 розташований на радіаторі. Несний елемент 20 розташовано в кожусі 17; при цьому несний елемент 20 можна повертати відносно кожуха 17 і, відповідно, радіатор 1 можна повертати відносно кожуха 17 навколо осі 21 повороту. Крім того, з'єднувальний пристрій 12 містить гідравлічний блок 24. Цей блок забезпечує гідравлічне з'єднання між з'єднанням 8 подачі та з'єднанням 9 повернення трубного блоку 6 і трубопроводами подачі та повернення теплоносія, які передбачені в стіні та на фігурах не показані. Із цією метою гідравлічний блок 24 містить з'єднувальні труби 15, які переважно являють собою гнучкі шланги. З'єднувальний пристрій 12 містить регулювальний клапан 13, що дозволяє користувачеві регулювати температуру нагрівання. Регулювання регулювального клапана 13 можна 3 UA 111114 C2 5 10 15 20 25 30 35 40 45 50 здійснювати за допомогою колеса 14 керування, доступ до якого користувач легко може одержати попереду радіатора 1, як, зокрема, видно на фіг. 7. Кожух 17 з'єднувального пристрою 12, що також є частиною вузла 16 кріплення, містить розташовану у верхній частині поверхню 18 з'єднання, при цьому поверхня 18 з'єднання розташована під кутом  до великої поверхні 4 основного корпуса 2. Переважно кут а дорівнює 40° (див. фіг. 8). Бічні поверхні 19 кожуха 17 розташовані під кутом  що дорівнює 65°, до великої поверхні 4 основного корпуса 2, як, зокрема, показано на фіг. 9. Завдяки тому, що поверхня 18 з'єднання та бічні поверхні 19 розташовані під зазначеними кутами, досягається загальна компактність конструкції всього з'єднувального пристрою 12. Крім того, це дозволяє легко видаляти будь-які забруднення, наприклад пил, що накопичився, що спрощує очищення радіатора 1 у цілому. Щоб забезпечити стійкість кріплення радіатора 1 на стіні приміщення, на протилежному відносно з'єднувального пристрою 12 кінці радіатора 1 може бути передбачена розпірка 22. У переважному варіанті здійснення після завершення монтажу цей елемент також кріплять до стіни для того, щоб забезпечити надійне кріплення радіатора 1 до стіни. Конструкція, запропонована згідно з даним винаходом, дозволяє надавати радіатору 1 різні геометричні форми. У наведеному як приклад варіанті здійснення винаходу згідно фіг. 1-5 радіатор має прямокутну форму. Варіант здійснення радіатора, зображений на фіг. 6-9, також у цілому має прямокутну форму, але на відміну від варіанта здійснення, представленого на фіг. 15, він має закруглені торці з однієї сторони й опуклі зовнішні бічні крайки з іншого боку. Варіант здійснення радіатора, представлений на фіг. 6-9, містить також отвір у формі прорізу 23. Перелік умовних позначень 1 радіатор 2 основний корпус 3 чарункувата структура 4 велика поверхня 5 екран 6 трубний блок 7 рама 8 з'єднання подачі 9 з'єднання повернення 10 стрілка 11 стрілка 12 з'єднувальний пристрій 13 регулювальний клапан 14 колесо керування 15 з' єднувальна труба 16 вузол кріплення 17 кожух 18 поверхня з'єднання 19 бічна поверхня 20 несний елемент 21 вісь повороту 22 розпірка 23 проріз 24 гідравлічний блок 25 порожнина  кут  кут ФОРМУЛА ВИНАХОДУ 55 60 1. Радіатор для опалення приміщень або частин приміщень, що містить основний корпус (2), який має чарункувату структуру (3) і який має дві розташовані на зовнішній стороні великі поверхні (4), причому кожна з великих поверхонь (4) оснащена екраном (5), а також містить трубний блок (6), який вбудований у чарункувату структуру (3) основного корпуса (2) і проходить через неї, і з'єднувальний пристрій (12), який містить гідравлічний блок (24), що з'єднує трубний блок (6) із джерелом теплоносія та/або зворотним трубопроводом, а також вузол (16) кріплення для кріплення до стіни, який відрізняється тим, що порожнини (25), утворені чарункуватою 4 UA 111114 C2 5 10 15 20 структурою (3) основного корпуса (2), щонайменше частково заповнені спученим графітом, при цьому з'єднувальний пристрій (12) містить кожух (17), причому вузол (16) кріплення містить дві секції, які можуть бути виконані з'єднаними з можливістю повороту відносно одна одної, причому одна з двох секцій вузла (16) кріплення утворена кожухом (17). 2. Радіатор за п. 1, який відрізняється тим, що основний корпус (2) виготовлений з металу, переважно алюмінію. 3. Радіатор за п. 1, який відрізняється тим, що екрани (5) виготовлені з металу або пластику. 4. Радіатор за п. 1, який відрізняється тим, що екрани (5) приклеєні до основного корпуса (2). 5. Радіатор за п. 1, який відрізняється тим, що гідравлічний блок (24) містить з'єднувальні труби (15), що забезпечують з'єднання трубного блока (6) із трубопроводом подачі теплоносія, з одного боку, та з трубопроводом повернення теплоносія, з іншого боку. 6. Радіатор за п. 5, який відрізняється тим, що з'єднувальні труби (15) являють собою гнучкі шланги. 7. Радіатор за п. 1, який відрізняється тим, що основний корпус (2) розташований усередині рами (7), розташованої між двома екранами (5). 8. Радіатор за п. 1, який відрізняється тим, що кожух (17) з'єднувального пристрою (12), який також є частиною вузла (16) кріплення, містить поверхню (18) з'єднання на верхній стороні, при цьому поверхня (18) з'єднання розташована під кутом  до великої поверхні (4) основного корпуса (2), причому переважно кут  дорівнює 40°. 9. Радіатор за п. 1, який відрізняється тим, що бічні поверхні (19) кожуха (17) розташовані під кутом , що дорівнює 65°, до великої поверхні (4) основного корпуса (2). 5 UA 111114 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
