Універсальна подушка для здорового сну

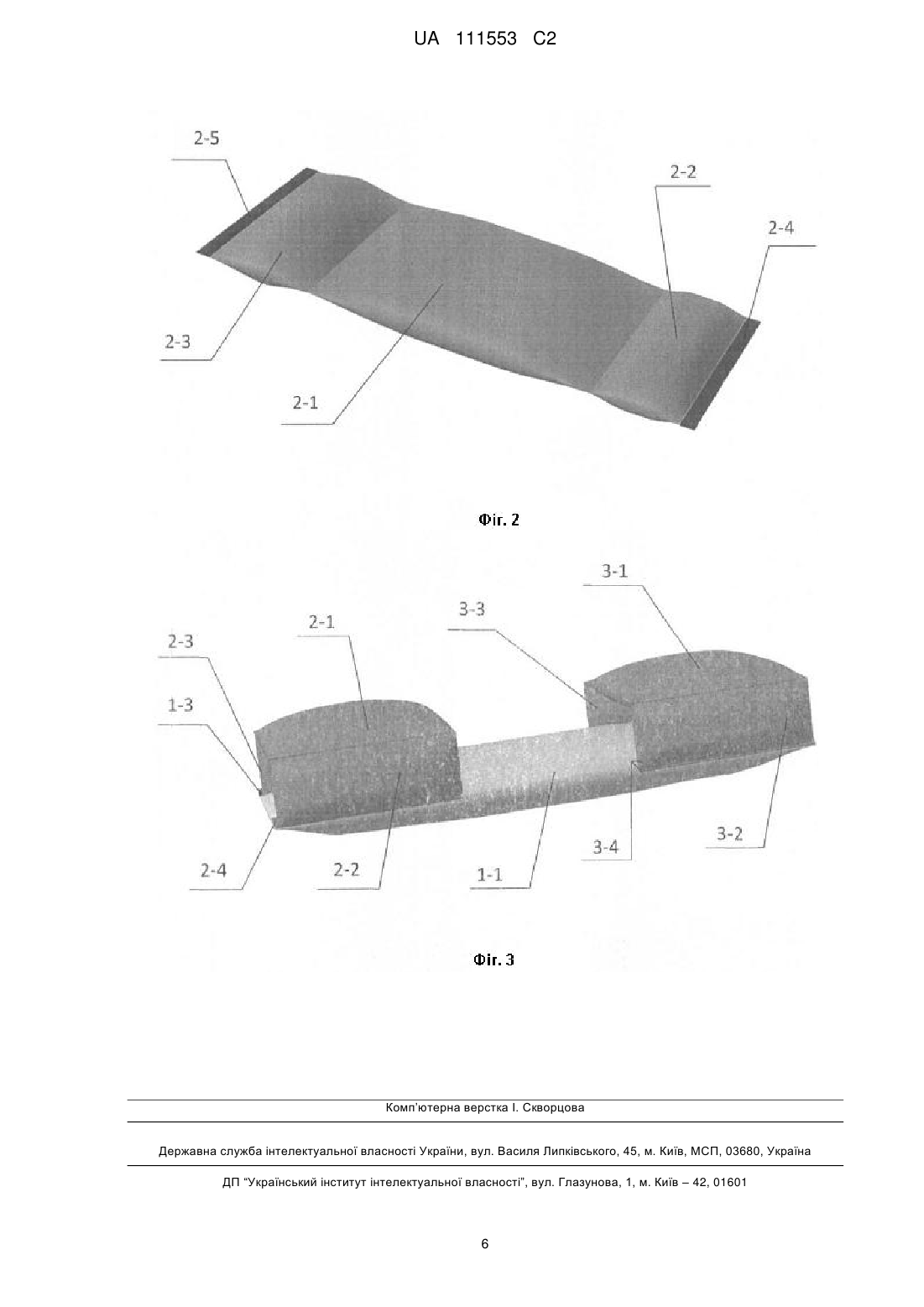

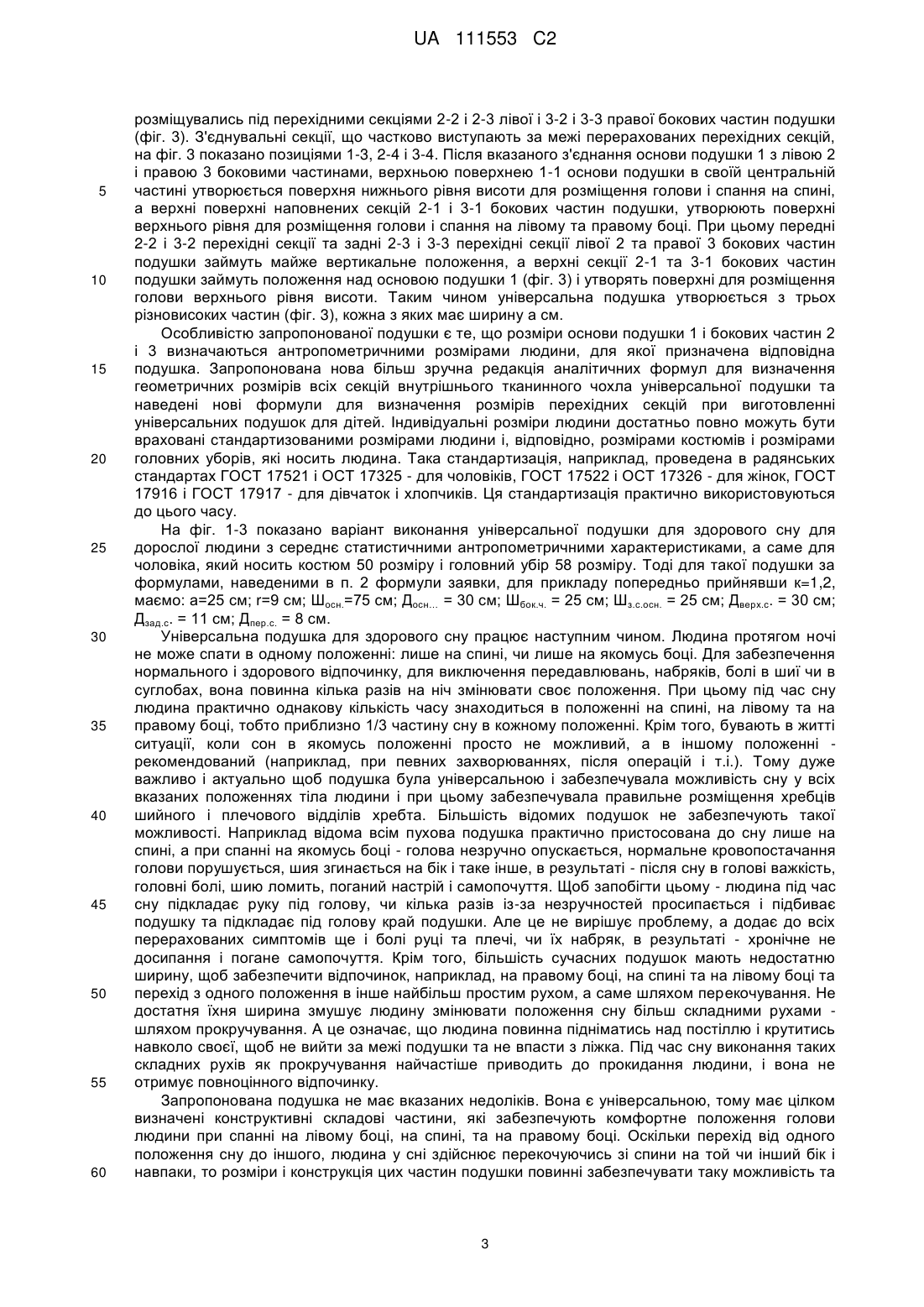

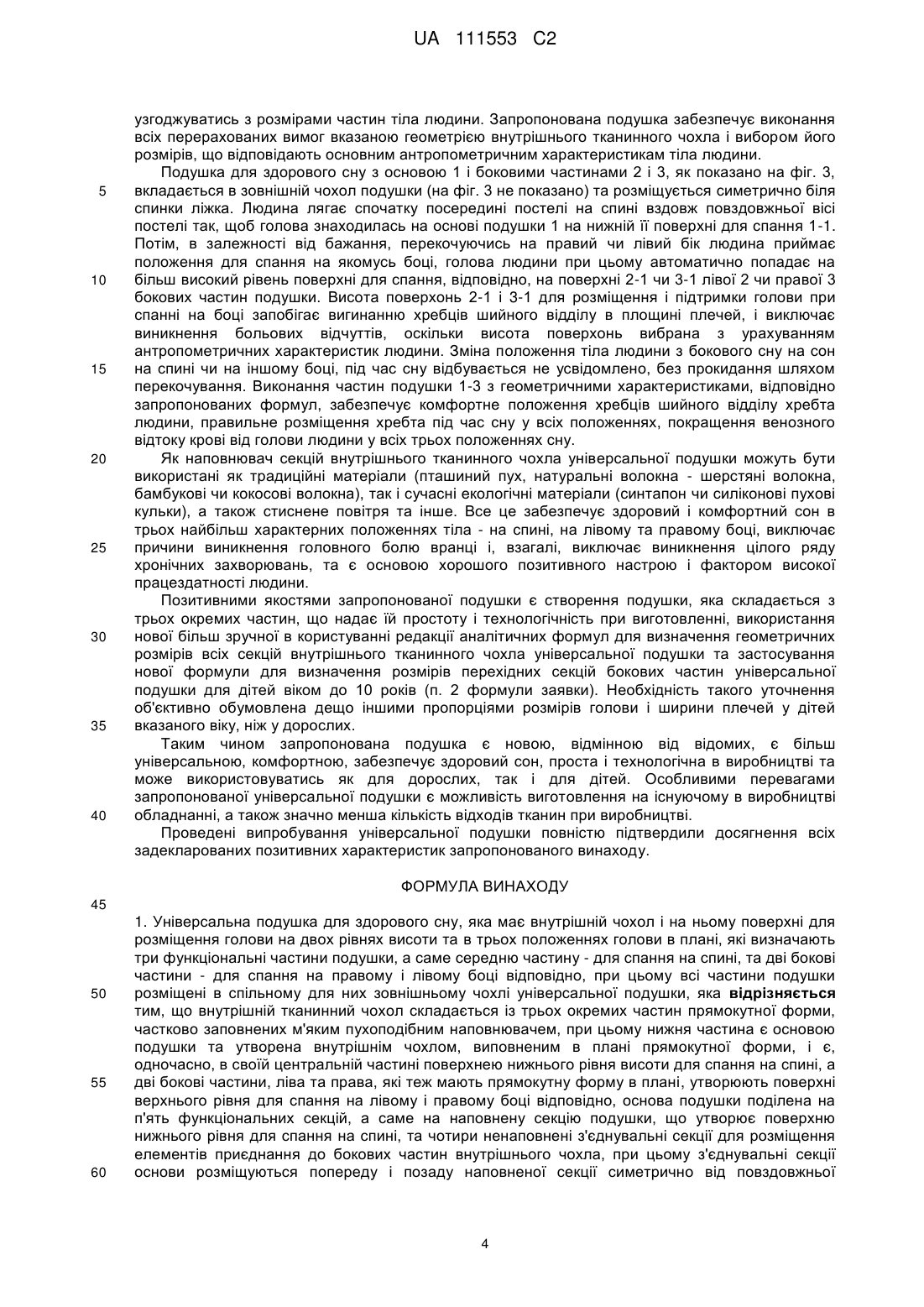

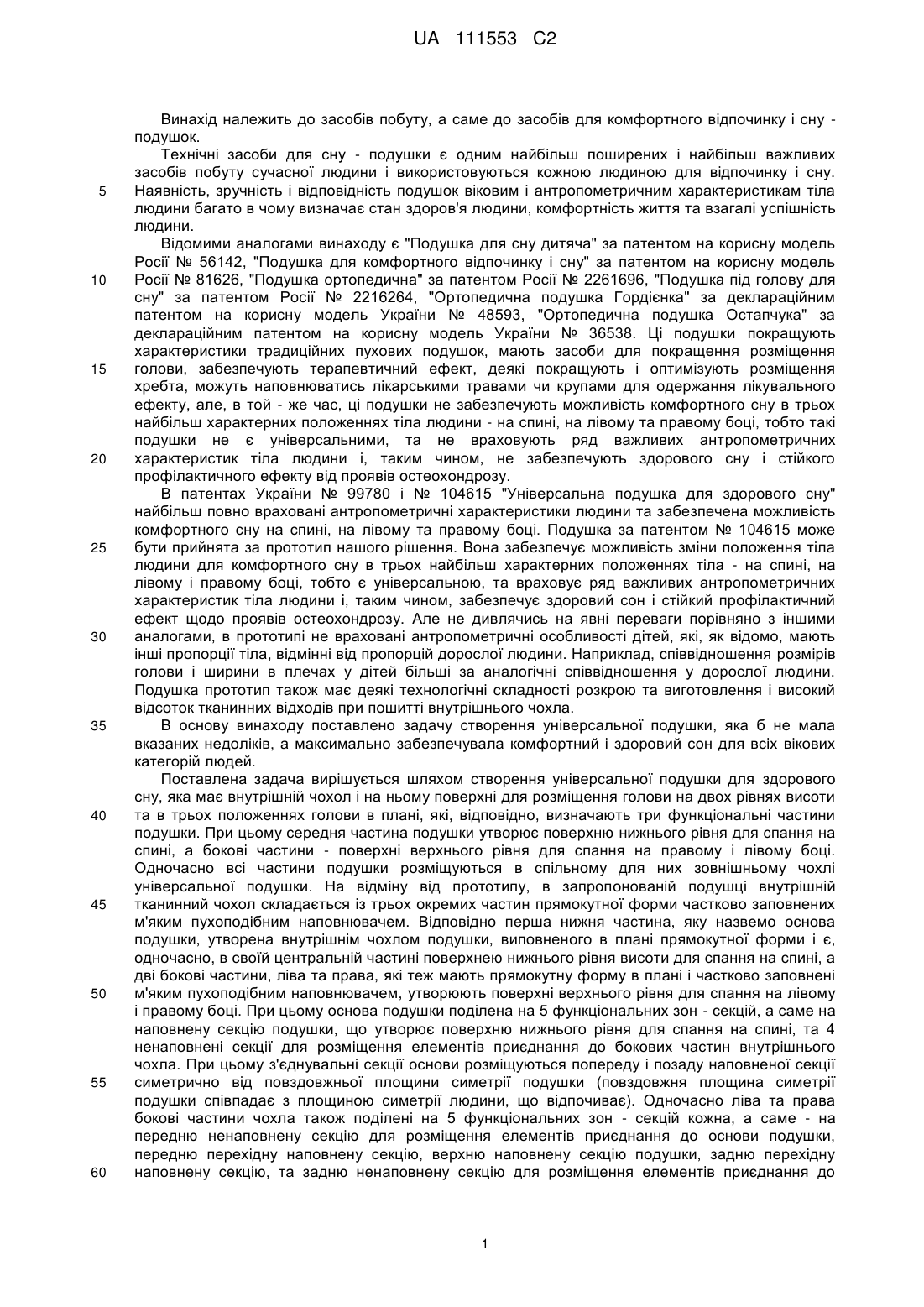

Реферат: Винахід належить до засобів побуту, а саме до засобів для сну - подушок. Універсальна подушка для здорового сну містить внутрішній чохол, що має поверхні для розміщення голови на двох рівнях висоти та в трьох положеннях голови в плані, які визначають три функціональні частини подушки, а саме середню частину - для спання на спині, та дві бокові частини - для спання на правому і лівому боці. Всі частини подушки розміщені в спільному для них зовнішньому чохлі універсальної подушки. При цьому внутрішній тканинний чохол складається із трьох окремих частин прямокутної форми, частково заповнених м'яким пухоподібним наповнювачем. Нижня частина - основа подушки, має одну наповнену і чотири ненаповнені з'єднувальні секції, ліва і права бокові частини подушки теж складаються із п'яти секцій кожна, три з яких наповнюються м'яким пухоподібним матеріалом, а дві, передня і задня, з'єднувальні секції, є ненаповненими. Запропонована подушка є простою та технологічною у виробництві, забезпечує більш комфортний і здоровий сон для людей всіх вікових категорій. UA 111553 C2 (12) UA 111553 C2 UA 111553 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до засобів побуту, а саме до засобів для комфортного відпочинку і сну подушок. Технічні засоби для сну - подушки є одним найбільш поширених і найбільш важливих засобів побуту сучасної людини і використовуються кожною людиною для відпочинку і сну. Наявність, зручність і відповідність подушок віковим і антропометричним характеристикам тіла людини багато в чому визначає стан здоров'я людини, комфортність життя та взагалі успішність людини. Відомими аналогами винаходу є "Подушка для сну дитяча" за патентом на корисну модель Росії № 56142, "Подушка для комфортного відпочинку і сну" за патентом на корисну модель Росії № 81626, "Подушка ортопедична" за патентом Росії № 2261696, "Подушка під голову для сну" за патентом Росії № 2216264, "Ортопедична подушка Гордієнка" за деклараційним патентом на корисну модель України № 48593, "Ортопедична подушка Остапчука" за деклараційним патентом на корисну модель України № 36538. Ці подушки покращують характеристики традиційних пухових подушок, мають засоби для покращення розміщення голови, забезпечують терапевтичний ефект, деякі покращують і оптимізують розміщення хребта, можуть наповнюватись лікарськими травами чи крупами для одержання лікувального ефекту, але, в той - же час, ці подушки не забезпечують можливість комфортного сну в трьох найбільш характерних положеннях тіла людини - на спині, на лівому та правому боці, тобто такі подушки не є універсальними, та не враховують ряд важливих антропометричних характеристик тіла людини і, таким чином, не забезпечують здорового сну і стійкого профілактичного ефекту від проявів остеохондрозу. В патентах України № 99780 і № 104615 "Універсальна подушка для здорового сну" найбільш повно враховані антропометричні характеристики людини та забезпечена можливість комфортного сну на спині, на лівому та правому боці. Подушка за патентом № 104615 може бути прийнята за прототип нашого рішення. Вона забезпечує можливість зміни положення тіла людини для комфортного сну в трьох найбільш характерних положеннях тіла - на спині, на лівому і правому боці, тобто є універсальною, та враховує ряд важливих антропометричних характеристик тіла людини і, таким чином, забезпечує здоровий сон і стійкий профілактичний ефект щодо проявів остеохондрозу. Але не дивлячись на явні переваги порівняно з іншими аналогами, в прототипі не враховані антропометричні особливості дітей, які, як відомо, мають інші пропорції тіла, відмінні від пропорцій дорослої людини. Наприклад, співвідношення розмірів голови і ширини в плечах у дітей більші за аналогічні співвідношення у дорослої людини. Подушка прототип також має деякі технологічні складності розкрою та виготовлення і високий відсоток тканинних відходів при пошитті внутрішнього чохла. В основу винаходу поставлено задачу створення універсальної подушки, яка б не мала вказаних недоліків, а максимально забезпечувала комфортний і здоровий сон для всіх вікових категорій людей. Поставлена задача вирішується шляхом створення універсальної подушки для здорового сну, яка має внутрішній чохол і на ньому поверхні для розміщення голови на двох рівнях висоти та в трьох положеннях голови в плані, які, відповідно, визначають три функціональні частини подушки. При цьому середня частина подушки утворює поверхню нижнього рівня для спання на спині, а бокові частини - поверхні верхнього рівня для спання на правому і лівому боці. Одночасно всі частини подушки розміщуються в спільному для них зовнішньому чохлі універсальної подушки. На відміну від прототипу, в запропонованій подушці внутрішній тканинний чохол складається із трьох окремих частин прямокутної форми частково заповнених м'яким пухоподібним наповнювачем. Відповідно перша нижня частина, яку назвемо основа подушки, утворена внутрішнім чохлом подушки, виповненого в плані прямокутної форми і є, одночасно, в своїй центральній частині поверхнею нижнього рівня висоти для спання на спині, а дві бокові частини, ліва та права, які теж мають прямокутну форму в плані і частково заповнені м'яким пухоподібним наповнювачем, утворюють поверхні верхнього рівня для спання на лівому і правому боці. При цьому основа подушки поділена на 5 функціональних зон - секцій, а саме на наповнену секцію подушки, що утворює поверхню нижнього рівня для спання на спині, та 4 ненаповнені секції для розміщення елементів приєднання до бокових частин внутрішнього чохла. При цьому з'єднувальні секції основи розміщуються попереду і позаду наповненої секції симетрично від повздовжньої площини симетрії подушки (повздовжня площина симетрії подушки співпадає з площиною симетрії людини, що відпочиває). Одночасно ліва та права бокові частини чохла також поділені на 5 функціональних зон - секцій кожна, а саме - на передню ненаповнену секцію для розміщення елементів приєднання до основи подушки, передню перехідну наповнену секцію, верхню наповнену секцію подушки, задню перехідну наповнену секцію, та задню ненаповнену секцію для розміщення елементів приєднання до 1 UA 111553 C2 5 10 15 основи подушки. Також при цьому необхідно відзначити, що ліва, нижня (основа подушки) і права частини подушки та їх секції мають геометричні розміри, що відповідають віку та антропометричним характеристикам людини, а приєднання відповідних бокових частин подушки до основи подушки здійснюється одним із відомих засобів, наприклад, такими засобами як швом ниткою, тканинними зав'язками, кнопками, застібкою "блискавка" чи стрічкою типу Велкро та іншими. Внутрішній тканинний чохол основи подушки і бокових частин подушки поділено на наповнені і ненаповнені пухоподібним матеріалом секції шляхом, наприклад, прошивання чохла в напрямку та паралельно до передньої кромки основи подушки, а розміри секцій основи подушки та секцій лівої і правої частин подушки визначаються наступним чином: - ширина основи подушки (розмір поперечний напрямку розміщення тіла людини при спанні) - Шосн.=3×а, см; - довжина основи подушки (розмір повздовжній напрямку розміщення тіла людини при спанні) - Д осн.=к×а, см, де константа к = 1,0÷1,2; - ширина всіх секцій лівої і правої частин подушки - Шбок.ч, = а, см; - ширина всіх чотирьох з'єднувальних секцій основи подушки Шз.с.осн.=а, см; - довжина задніх перехідних наповнених секцій лівої і правої частин подушки  , 5, для дорослих та дітей старших 10 років     Д зад.с.   а  r   w  ,    2 , для дітей віком до 10 років w  10,    , см; 20 25 30 35 40 45 50 55 - довжина передніх перехідних наповнених секцій лівої і правої частин подушки - Дпер.с. = (Дзад.с.-0,1×к×а), см; В наведених формулах а - дорівнює стандартизованому розміру костюму людини, поділеному на два в см, а r - відповідає стандартизованому розміру головного убору людини, поділеному на 2π в см, w - кількість років дитині віком до 10 років. При цьому довжина з'єднувальних секцій для розміщення елементів приєднання до основи подушки лівої і правої частин подушки приймають достатніми для розміщення засобів приєднання в залежності від їх вибору. Суть винаходу пояснюється кресленням на фіг. 1-3. На фіг. 1 показано загальний вигляд основи 1 подушки, на фіг. 2 - загальний вигляд однієї з двох бокових частин подушки, а саме лівої бокової частини 2 подушки, на фіг. 3 показано універсальну подушку в зібраному вигляді з приєднаними до основи 1 подушки боковими частинами, лівою 2 і правою 3, але без зовнішнього чохла подушки. Універсальна подушка для здорового сну (фіг. 3) складається з трьох різновисоких частин основи подушки 1 (окремо показана на фіг. 1), двох ідентичних лівої 2 і правої 3 частин (окремо показана одна з них на фіг. 2). Кожна з вказаних частин має, відповідно, 5 функціональних і конструктивних елементів - секцій, одна з яких наповнена, а чотири ненаповнені м'яким пухоподібним матеріалом. Так представлена на фіг. 1 основа 1 подушки має одну наповнену пухоподібним матеріалом секцію 1-1, і чотири ненаповнені з'єднувальні секції, а саме передню ліву 1-2, задню ліву 1-3, передню праву 1-4 і задню праву 1-5. При цьому наповнена секція 1-1 в своїй середній частині є поверхнею нижнього рівня висоти для розміщення голови при відпочинку і спанні людини на спині. Кожна із бокових частин подушки 2 і 3 (фіг. 2) також складається з 5 секцій, три з яких є наповненими м'яким пухоподібним матеріалом, а дві - це ненаповнені з'єднувальні секції. Так на фіг. 2 позначена 2-1 - це верхня наповнена секція лівої бокової частини подушки, секція 2-2 наповнена передня перехідна секція, секція 2-3 - це наповнена задня перехідна секція, позначена 2-4 - це ненаповнена передня з'єднувальна секція лівої бокової частини подушки і, нарешті, 2-5 - це ненаповнена задня з'єднувальна секція. Аналогічно позначаються і секції правої бокової частини подушки, а саме 3-1 - це верхня наповнена секція правої бокової частини подушки, 3-2 - наповнена передня перехідна секція, 3-3 - це наповнена задня перехідна секція, 3-4 - це ненаповнена передня з'єднувальна секція правої бокової частини подушки і 3-5 це ненаповнена задня з'єднувальна секція. В зібраному вигляді універсальна подушка для здорового сну без зовнішнього чохла представлена на фіг. 3. При цьому подушка показана спереду, тобто з боку відпочиваючої людини. Як приклад, з'єднання основи подушки 1 з лівою 2 і правою 3 боковими частинами виповнено стрічкою Велкро, в побуті названою "липучкою". При цьому відповідні частини стрічки Велкро пришиваються на з'єднувальні секції основи подушки 1-2, 1-3, 1-4, 1-5 знизу секцій, а на з'єднувальні секції бокових частин 2-4, 2-5 і 3-4, 3-5 зверху секцій (фіг. 1, фіг. 2). Це робиться для того, щоб після з'єднання частин подушки, вказані з'єднувальні секції частин подушки 2 UA 111553 C2 5 10 15 20 25 30 35 40 45 50 55 60 розміщувались під перехідними секціями 2-2 і 2-3 лівої і 3-2 і 3-3 правої бокових частин подушки (фіг. 3). З'єднувальні секції, що частково виступають за межі перерахованих перехідних секцій, на фіг. 3 показано позиціями 1-3, 2-4 і 3-4. Після вказаного з'єднання основи подушки 1 з лівою 2 і правою 3 боковими частинами, верхньою поверхнею 1-1 основи подушки в своїй центральній частині утворюється поверхня нижнього рівня висоти для розміщення голови і спання на спині, а верхні поверхні наповнених секцій 2-1 і 3-1 бокових частин подушки, утворюють поверхні верхнього рівня для розміщення голови і спання на лівому та правому боці. При цьому передні 2-2 і 3-2 перехідні секції та задні 2-3 і 3-3 перехідні секції лівої 2 та правої 3 бокових частин подушки займуть майже вертикальне положення, а верхні секції 2-1 та 3-1 бокових частин подушки займуть положення над основою подушки 1 (фіг. 3) і утворять поверхні для розміщення голови верхнього рівня висоти. Таким чином універсальна подушка утворюється з трьох різновисоких частин (фіг. 3), кожна з яких має ширину а см. Особливістю запропонованої подушки є те, що розміри основи подушки 1 і бокових частин 2 і 3 визначаються антропометричними розмірами людини, для якої призначена відповідна подушка. Запропонована нова більш зручна редакція аналітичних формул для визначення геометричних розмірів всіх секцій внутрішнього тканинного чохла універсальної подушки та наведені нові формули для визначення розмірів перехідних секцій при виготовленні універсальних подушок для дітей. Індивідуальні розміри людини достатньо повно можуть бути враховані стандартизованими розмірами людини і, відповідно, розмірами костюмів і розмірами головних уборів, які носить людина. Така стандартизація, наприклад, проведена в радянських стандартах ГОСТ 17521 і ОСТ 17325 - для чоловіків, ГОСТ 17522 і ОСТ 17326 - для жінок, ГОСТ 17916 і ГОСТ 17917 - для дівчаток і хлопчиків. Ця стандартизація практично використовуються до цього часу. На фіг. 1-3 показано варіант виконання універсальної подушки для здорового сну для дорослої людини з середнє статистичними антропометричними характеристиками, а саме для чоловіка, який носить костюм 50 розміру і головний убір 58 розміру. Тоді для такої подушки за формулами, наведеними в п. 2 формули заявки, для прикладу попередньо прийнявши к=1,2, маємо: а=25 см; r=9 см; Шосн.=75 см; Досн… = 30 см; Шбок.ч. = 25 см; Шз.с.осн. = 25 см; Дверх.с. = 30 см; Дзад.с. = 11 см; Дпер.с. = 8 см. Універсальна подушка для здорового сну працює наступним чином. Людина протягом ночі не може спати в одному положенні: лише на спині, чи лише на якомусь боці. Для забезпечення нормального і здорового відпочинку, для виключення передавлювань, набряків, болі в шиї чи в суглобах, вона повинна кілька разів на ніч змінювати своє положення. При цьому під час сну людина практично однакову кількість часу знаходиться в положенні на спині, на лівомута на правому боці, тобто приблизно 1/3 частину сну в кожному положенні. Крім того, бувають в житті ситуації, коли сон в якомусь положенні просто не можливий, а в іншому положенні рекомендований (наприклад, при певних захворюваннях, після операцій і т.і.). Тому дуже важливо і актуально щоб подушка була універсальною і забезпечувала можливість сну у всіх вказаних положеннях тіла людини і при цьому забезпечувала правильне розміщення хребців шийного і плечового відділів хребта. Більшість відомих подушок не забезпечують такої можливості. Наприклад відома всім пухова подушка практично пристосована до сну лише на спині, а при спанні на якомусь боці - голова незручно опускається, нормальне кровопостачання голови порушується, шия згинається на бік і таке інше, в результаті - після сну в голові важкість, головні болі, шию ломить, поганий настрій і самопочуття. Щоб запобігти цьому - людина під час сну підкладає руку під голову, чи кілька разів із-за незручностей просипається і підбиває подушку та підкладає під голову край подушки. Але це не вирішує проблему, а додає до всіх перерахованих симптомів ще і болі руці та плечі, чи їх набряк, в результаті - хронічне не досипання і погане самопочуття. Крім того, більшість сучасних подушок мають недостатню ширину, щоб забезпечити відпочинок, наприклад, на правому боці, на спині та на лівому боці та перехід з одного положення в інше найбільш простим рухом, а саме шляхом перекочування. Не достатня їхня ширина змушує людину змінювати положення сну більш складними рухами шляхом прокручування. А це означає, що людина повинна підніматись над постіллю і крутитись навколо своєї, щоб не вийти за межі подушки та не впасти з ліжка. Під час сну виконання таких складних рухів як прокручування найчастіше приводить до прокидання людини, і вона не отримує повноцінного відпочинку. Запропонована подушка не має вказаних недоліків. Вона є універсальною, тому має цілком визначені конструктивні складові частини, які забезпечують комфортне положення голови людини при спанні на лівому боці, на спині, та на правому боці. Оскільки перехід від одного положення сну до іншого, людина у сні здійснює перекочуючись зі спини на той чи інший бік і навпаки, то розміри і конструкція цих частин подушки повинні забезпечувати таку можливість та 3 UA 111553 C2 5 10 15 20 25 30 35 40 узгоджуватись з розмірами частин тіла людини. Запропонована подушка забезпечує виконання всіх перерахованих вимог вказаною геометрією внутрішнього тканинного чохла і вибором його розмірів, що відповідають основним антропометричним характеристикам тіла людини. Подушка для здорового сну з основою 1 і боковими частинами 2 і 3, як показано на фіг. 3, вкладається в зовнішній чохол подушки (на фіг. 3 не показано) та розміщується симетрично біля спинки ліжка. Людина лягає спочатку посередині постелі на спині вздовж повздовжньої вісі постелі так, щоб голова знаходилась на основі подушки 1 на нижній її поверхні для спання 1-1. Потім, в залежності від бажання, перекочуючись на правий чи лівий бік людина приймає положення для спання на якомусь боці, голова людини при цьому автоматично попадає на більш високий рівень поверхні для спання, відповідно, на поверхні 2-1 чи 3-1 лівої 2 чи правої 3 бокових частин подушки. Висота поверхонь 2-1 і 3-1 для розміщення і підтримки голови при спанні на боці запобігає вигинанню хребців шийного відділу в площині плечей, і виключає виникнення больових відчуттів, оскільки висота поверхонь вибрана з урахуванням антропометричних характеристик людини. Зміна положення тіла людини з бокового сну на сон на спині чи на іншому боці, під час сну відбувається не усвідомлено, без прокидання шляхом перекочування. Виконання частин подушки 1-3 з геометричними характеристиками, відповідно запропонованих формул, забезпечує комфортне положення хребців шийного відділу хребта людини, правильне розміщення хребта під час сну у всіх положеннях, покращення венозного відтоку крові від голови людини у всіх трьох положеннях сну. Як наповнювач секцій внутрішнього тканинного чохла універсальної подушки можуть бути використані як традиційні матеріали (пташиний пух, натуральні волокна - шерстяні волокна, бамбукові чи кокосові волокна), так і сучасні екологічні матеріали (синтапон чи силіконові пухові кульки), а також стиснене повітря та інше. Все це забезпечує здоровий і комфортний сон в трьох найбільш характерних положеннях тіла - на спині, на лівому та правому боці, виключає причини виникнення головного болю вранці і, взагалі, виключає виникнення цілого ряду хронічних захворювань, та є основою хорошого позитивного настрою і фактором високої працездатності людини. Позитивними якостями запропонованої подушки є створення подушки, яка складається з трьох окремих частин, що надає їй простоту і технологічність при виготовленні, використання нової більш зручної в користуванні редакції аналітичних формул для визначення геометричних розмірів всіх секцій внутрішнього тканинного чохла універсальної подушки та застосування нової формули для визначення розмірів перехідних секцій бокових частин універсальної подушки для дітей віком до 10 років (п. 2 формули заявки). Необхідність такого уточнення об'єктивно обумовлена дещо іншими пропорціями розмірів голови і ширини плечей у дітей вказаного віку, ніж у дорослих. Таким чином запропонована подушка є новою, відмінною від відомих, є більш універсальною, комфортною, забезпечує здоровий сон, проста і технологічна в виробництві та може використовуватись як для дорослих, так і для дітей. Особливими перевагами запропонованої універсальної подушки є можливість виготовлення на існуючому в виробництві обладнанні, а також значно менша кількість відходів тканин при виробництві. Проведені випробування універсальної подушки повністю підтвердили досягнення всіх задекларованих позитивних характеристик запропонованого винаходу. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Універсальна подушка для здорового сну, яка має внутрішній чохол і на ньому поверхні для розміщення голови на двох рівнях висоти та в трьох положеннях голови в плані, які визначають три функціональні частини подушки, а саме середню частину - для спання на спині, та дві бокові частини - для спання на правому і лівому боці відповідно, при цьому всі частини подушки розміщені в спільному для них зовнішньому чохлі універсальної подушки, яка відрізняється тим, що внутрішній тканинний чохол складається із трьох окремих частин прямокутної форми, частково заповнених м'яким пухоподібним наповнювачем, при цьому нижня частина є основою подушки та утворена внутрішнім чохлом, виповненим в плані прямокутної форми, і є, одночасно, в своїй центральній частині поверхнею нижнього рівня висоти для спання на спині, а дві бокові частини, ліва та права, які теж мають прямокутну форму в плані, утворюють поверхні верхнього рівня для спання на лівому і правому боці відповідно, основа подушки поділена на п'ять функціональних секцій, а саме на наповнену секцію подушки, що утворює поверхню нижнього рівня для спання на спині, та чотири ненаповнені з'єднувальні секції для розміщення елементів приєднання до бокових частин внутрішнього чохла, при цьому з'єднувальні секції основи розміщуються попереду і позаду наповненої секції симетрично від повздовжньої 4 UA 111553 C2 5 10 15 20 площини симетрії подушки, відповідно ліва та права бокові частини чохла також поділені на п'ять функціональних секцій кожна, а саме на передню ненаповнену з'єднувальну секцію для розміщення елементів приєднання до основи подушки, передню перехідну наповнену секцію, верхню наповнену секцію подушки, задню перехідну наповнену секцію та задню ненаповнену з'єднувальну секцію для розміщення елементів приєднання до основи подушки, при цьому ліва, нижня і права частини подушки та їх секції мають геометричні розміри, що відповідають віку та антропометричним характеристикам людини, а приєднання відповідних бокових частин подушки до основи подушки здійснюється одним із відомих засобів, такими як швом ниткою, зав'язками, кнопками, застібкою "блискавка" чи стрічкою типу Велкро. 2. Універсальна подушка для здорового сну за п. 1, яка відрізняється тим, що внутрішній тканинний чохол основи подушки і бокових частин поділено на наповнені і ненаповнені пухоподібним матеріалом секції частин подушки з розмірами, які визначаються наступним чином: - ширина основи подушки, тобто розмір, поперечний напрямку розміщення тіла людини при спанні, - Шосн.=3×а, см; - довжина основи подушки, тобто розмір, повздовжній напрямку розміщення тіла людини при спанні, - Досн=к×а, см, де константа к=1,0÷1,2; - ширина всіх секцій лівої і правої частин подушки - Шбок.ч.=а, см; - ширина всіх чотирьох з'єднувальних секцій основи подушки - Шз.с.осн.=а, см; - довжина верхніх наповнених секцій лівої і правої частин подушки - Дверх.с.=к×а, см; - довжина задніх перехідних наповнених секцій лівої і правої частин подушки  , 5, для дорослих та дітей старших 10 років     Дзад.с.   а  r   w  , см; , для дітей віком до 10 років w  10, ,  2     25 - довжина передніх перехідних наповнених секцій лівої і правої частин подушки - Дпер.с.=(Дзад.с.0,1×к×а), см; - в формулах а - дорівнює стандартизованому розміру костюму людини, поділеному на два, в см, а r - відповідає стандартизованому розміру головного убору людини, поділеному на 2π, в см, w - кількість років дитини, віком до 10 років, при цьому довжину з'єднувальних секцій для розміщення елементів приєднання до основи подушки лівої і правої частин подушки приймають достатніми для розміщення засобів приєднання в залежності від їх вибору. 5 UA 111553 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
