Система фіксації елементів заповнення в каркасних конструкціях з алюмінієвого профілю і опорна підкладка

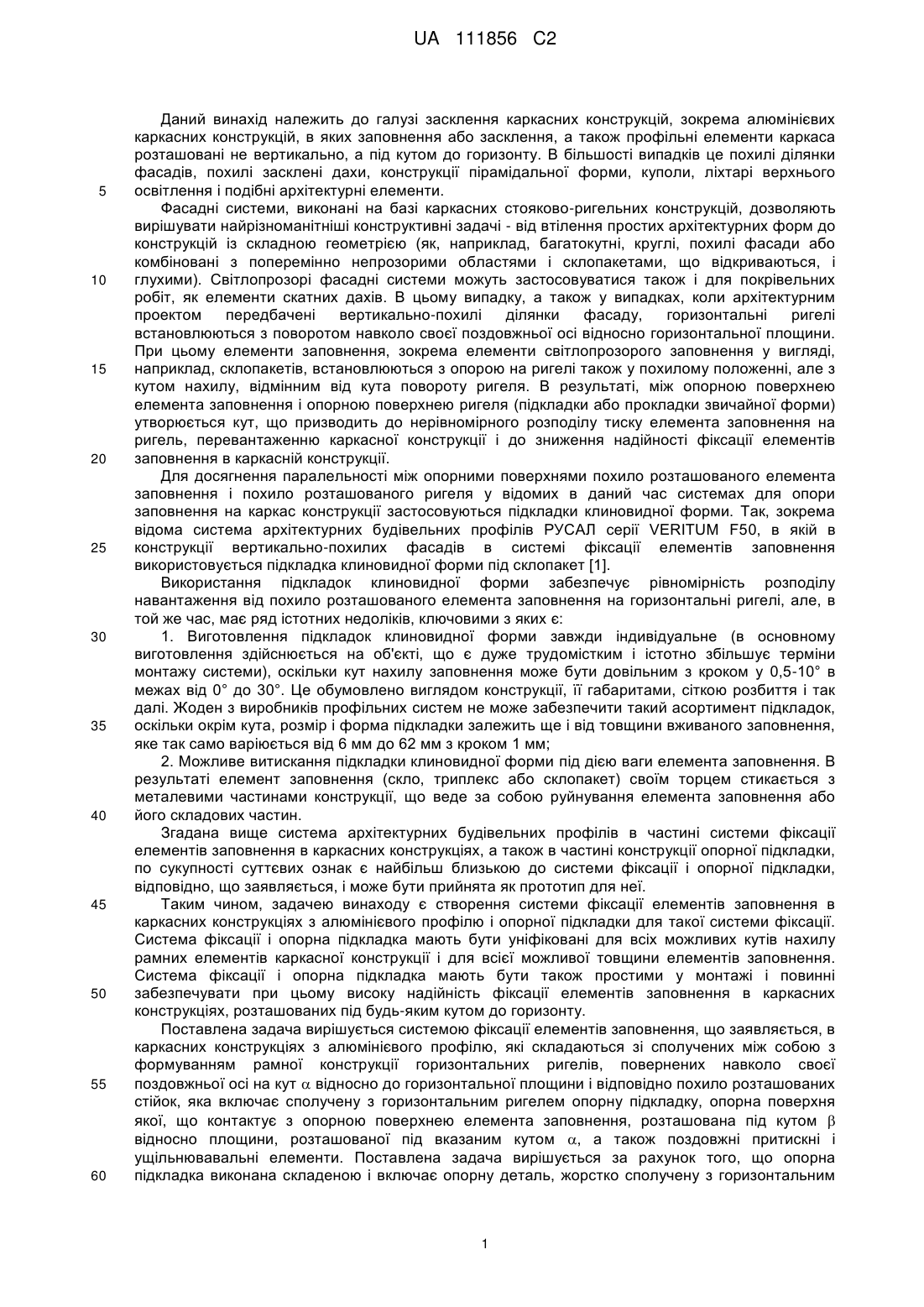

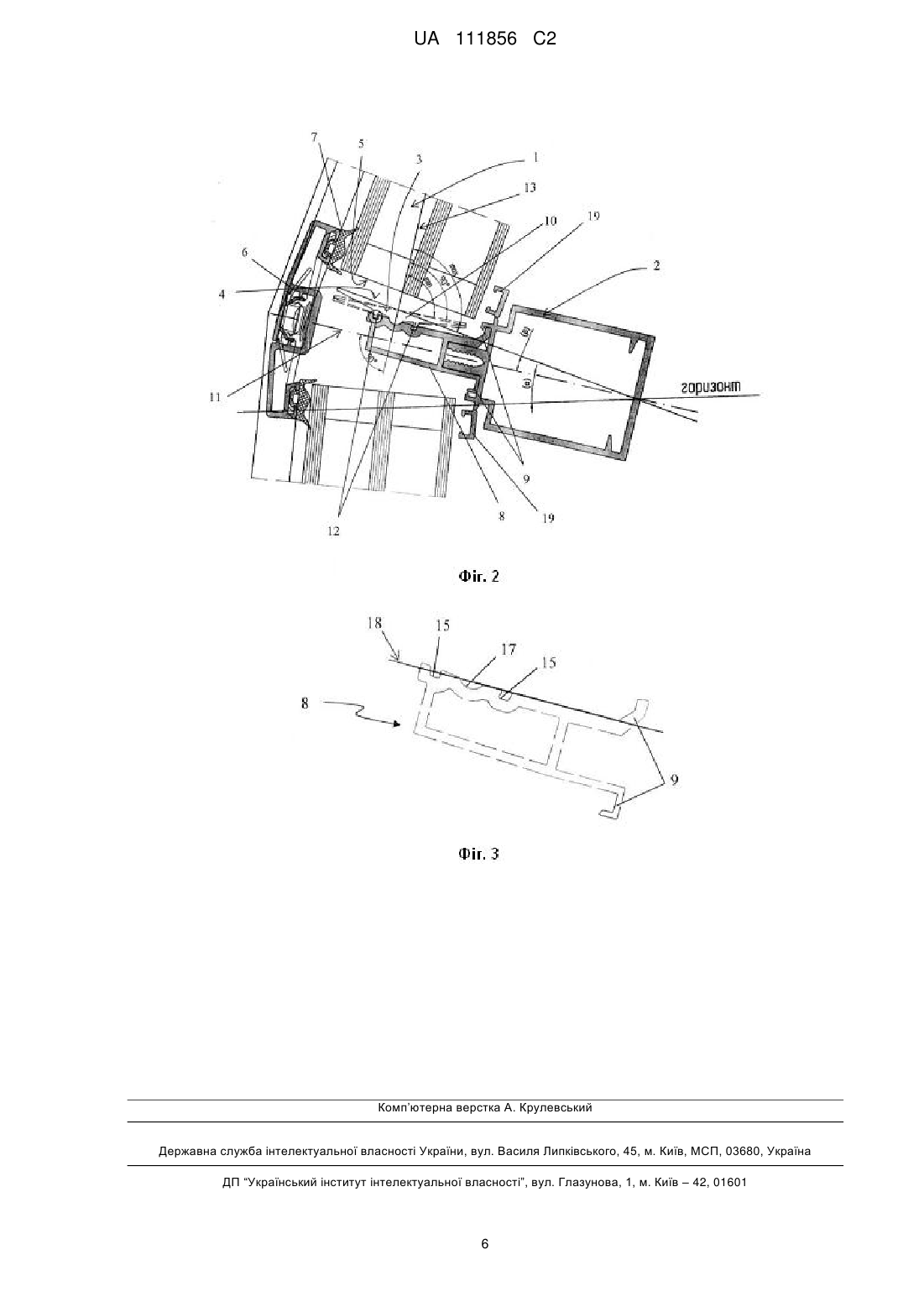

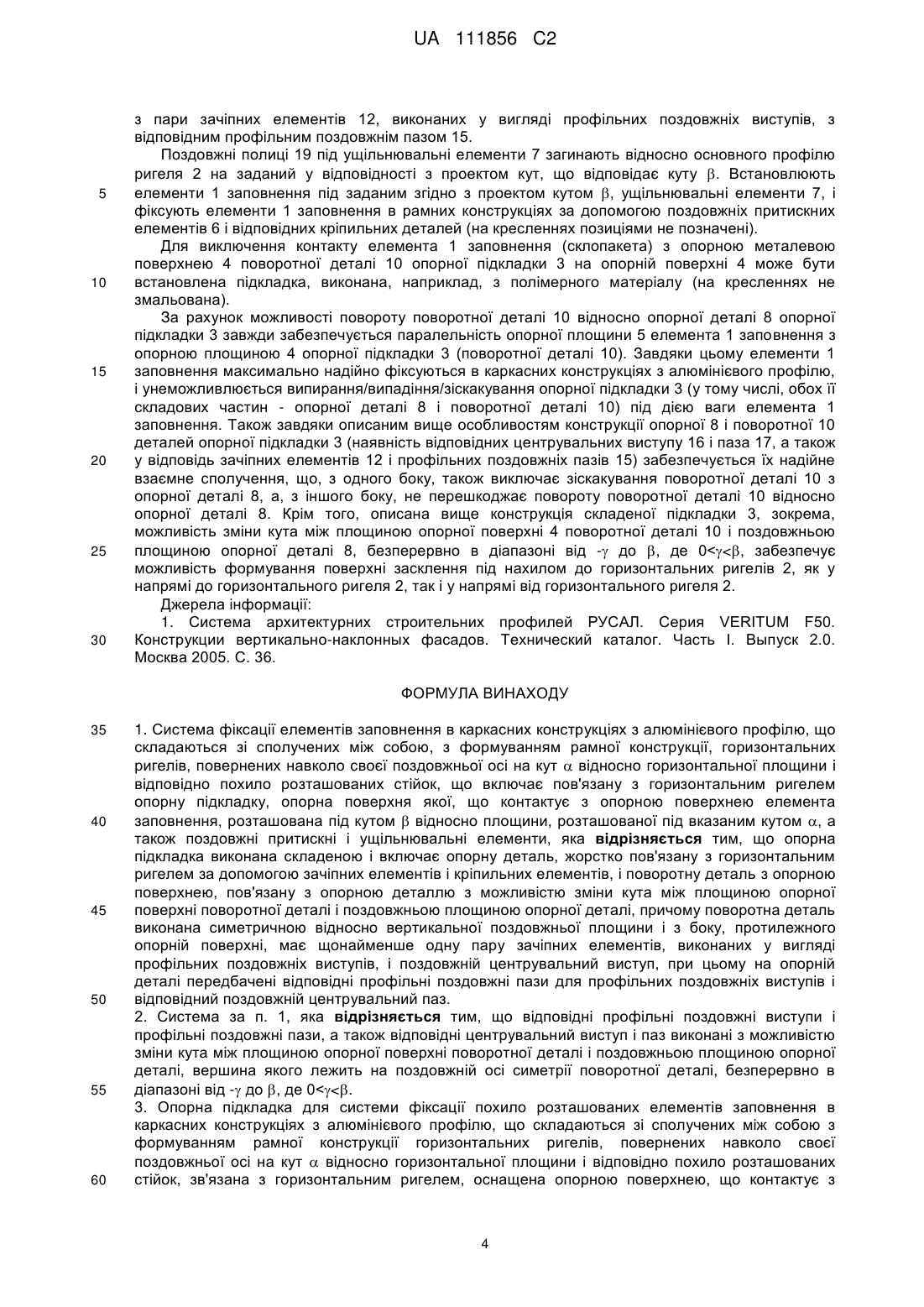

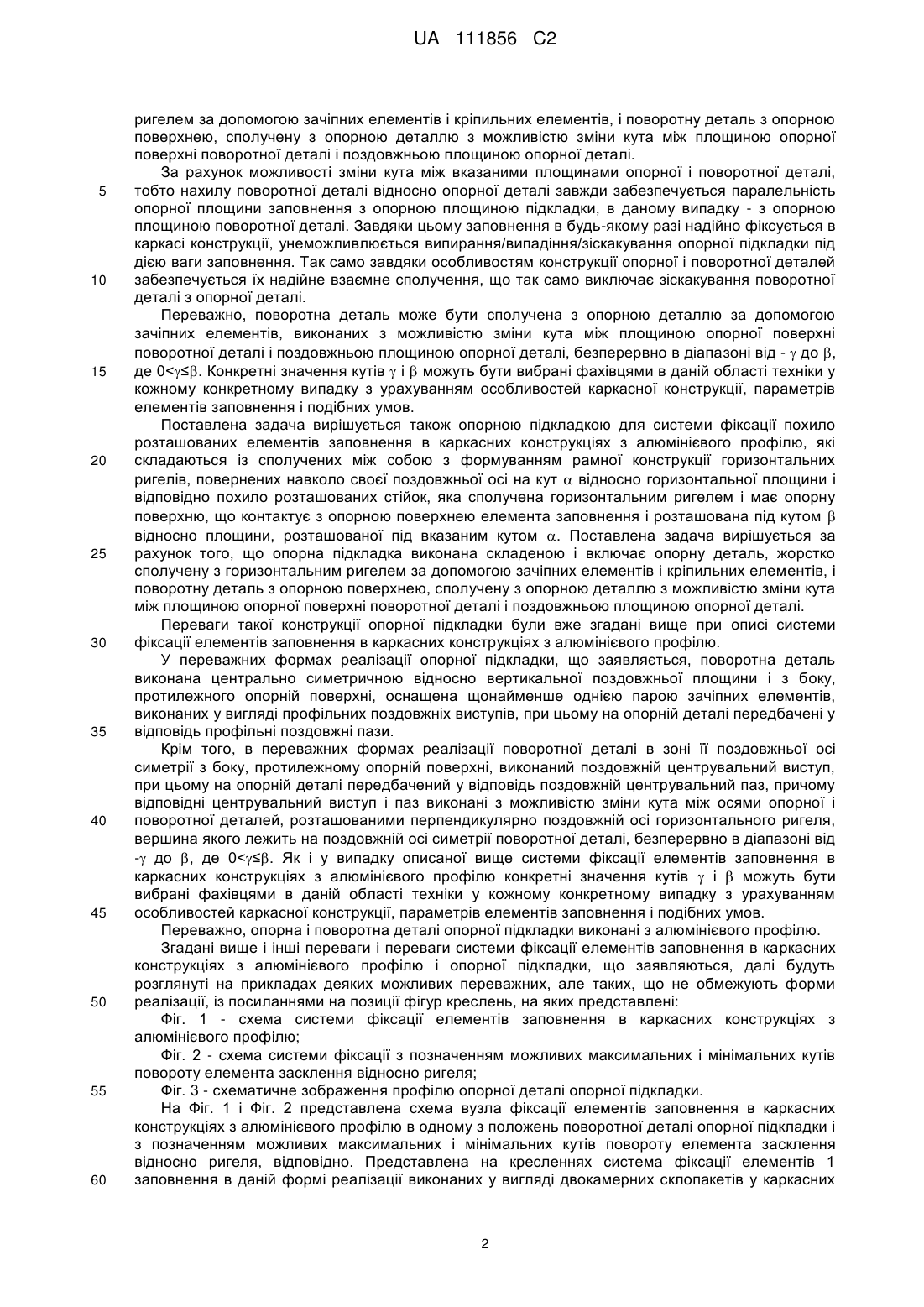

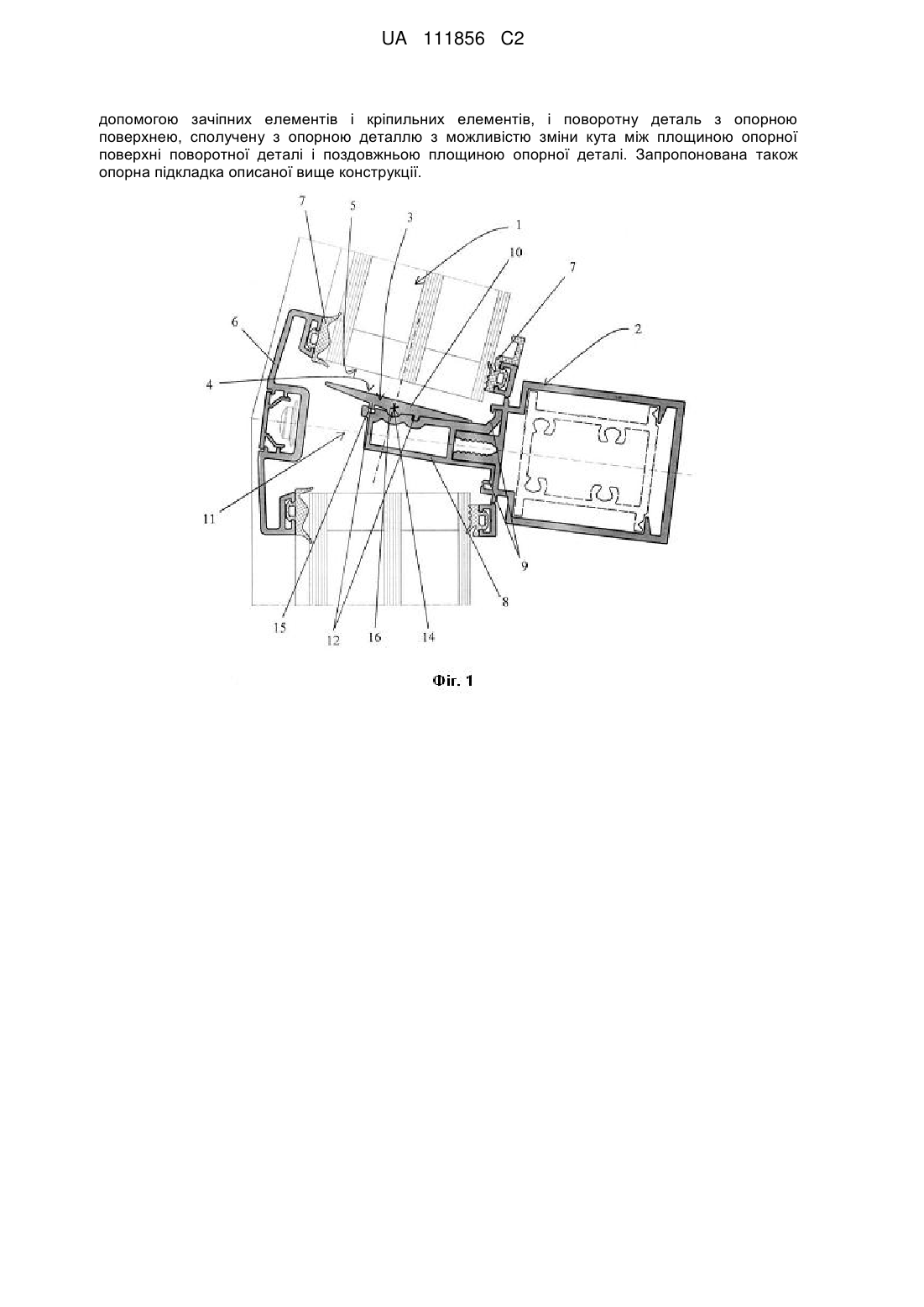

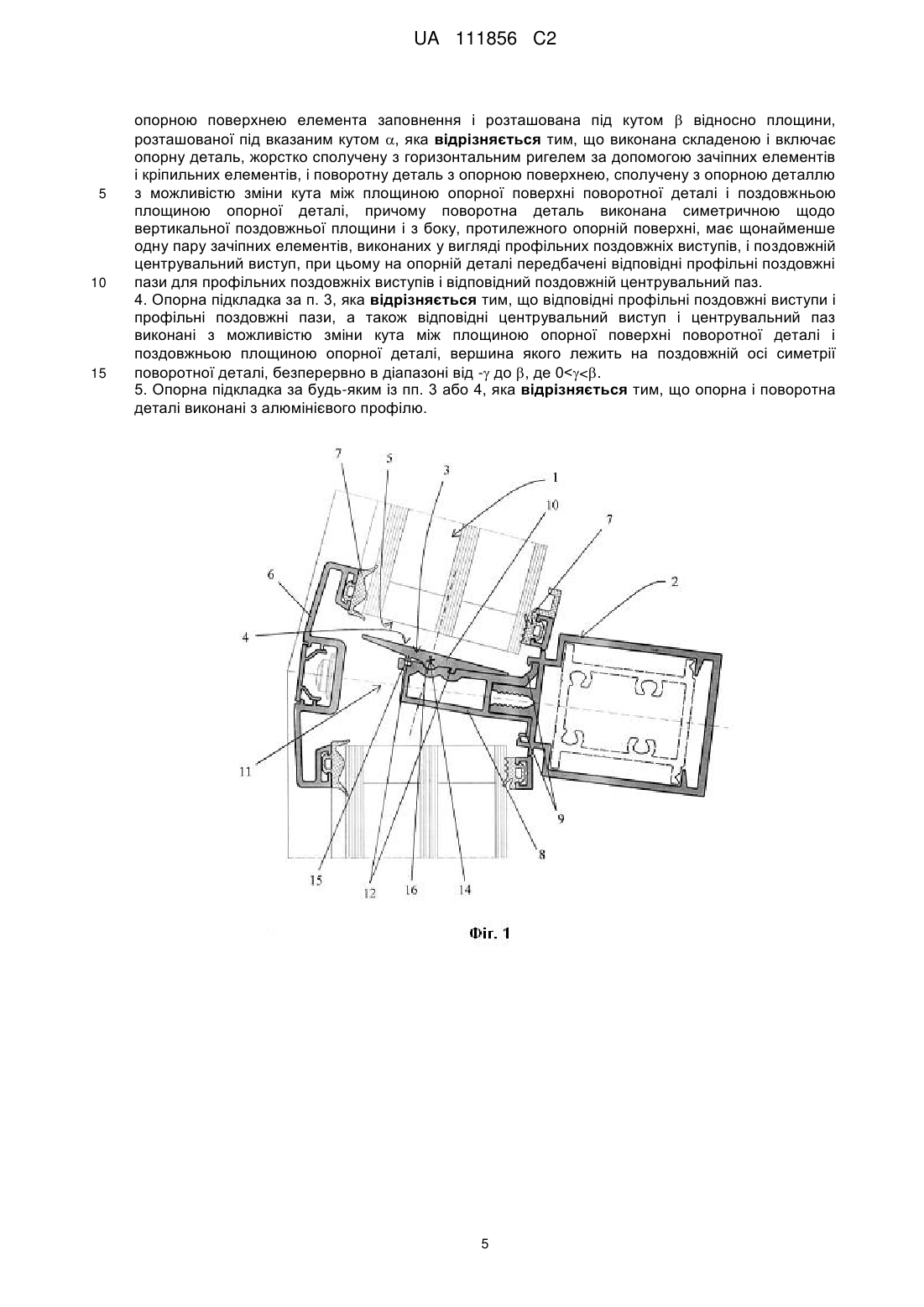

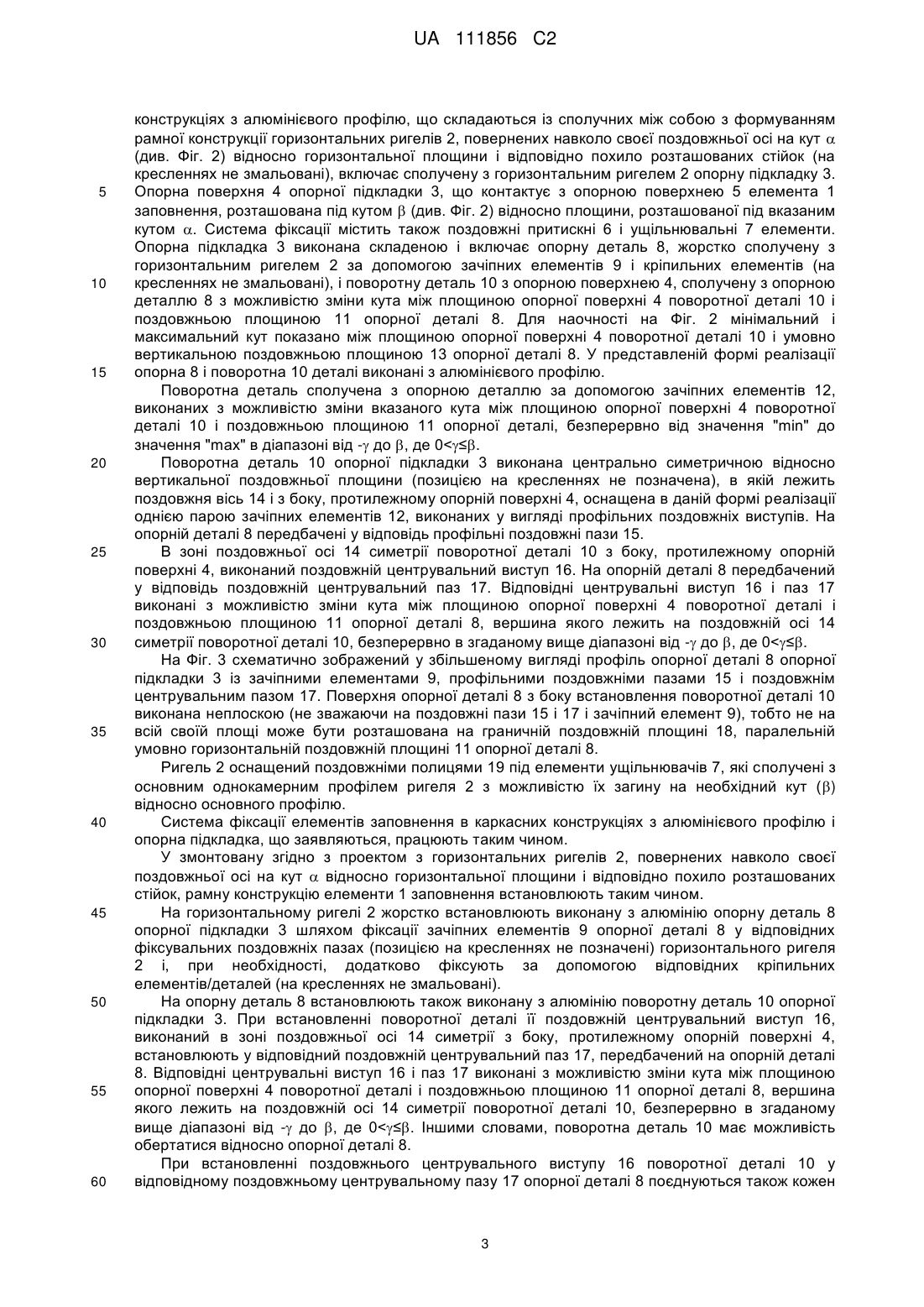

Реферат: Даний винахід належить до галузі засклення каркасних конструкцій, зокрема алюмінієвих каркасних конструкцій, в яких заповнення або засклення, а також профільні елементи каркаса розташовані не вертикально, а під кутом до горизонту. Запропонована система фіксації елементів заповнення в каркасних конструкціях з алюмінієвого профілю, що складаються із сполучених між собою з формуванням рамної конструкції горизонтальних ригелів, повернених навколо своєї поздовжньої осі на кут  відносно горизонтальної площини і відповідно похило розташованих стійок, яка включає сполучену з горизонтальним ригелем опорну підкладку, опорна поверхня якої, що контактує з опорною поверхнею елемента заповнення, розташована під кутом  відносно площини, розташованої під вказаним кутом , а також поздовжні притискні і ущільнювальні елементи. В системі фіксації, що заявляється, опорна підкладка виконана складеною і включає опорну деталь, жорстко сполучену з горизонтальним ригелем за UA 111856 C2 допомогою зачіпних елементів і кріпильних елементів, і поворотну деталь з опорною поверхнею, сполучену з опорною деталлю з можливістю зміни кута між площиною опорної поверхні поворотної деталі і поздовжньою площиною опорної деталі. Запропонована також опорна підкладка описаної вище конструкції. UA 111856 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до галузі засклення каркасних конструкцій, зокрема алюмінієвих каркасних конструкцій, в яких заповнення або засклення, а також профільні елементи каркаса розташовані не вертикально, а під кутом до горизонту. В більшості випадків це похилі ділянки фасадів, похилі засклені дахи, конструкції пірамідальної форми, куполи, ліхтарі верхнього освітлення і подібні архітектурні елементи. Фасадні системи, виконані на базі каркасних стояково-ригельних конструкцій, дозволяють вирішувати найрізноманітніші конструктивні задачі - від втілення простих архітектурних форм до конструкцій із складною геометрією (як, наприклад, багатокутні, круглі, похилі фасади або комбіновані з поперемінно непрозорими областями і склопакетами, що відкриваються, і глухими). Світлопрозорі фасадні системи можуть застосовуватися також і для покрівельних робіт, як елементи скатних дахів. В цьому випадку, а також у випадках, коли архітектурним проектом передбачені вертикально-похилі ділянки фасаду, горизонтальні ригелі встановлюються з поворотом навколо своєї поздовжньої осі відносно горизонтальної площини. При цьому елементи заповнення, зокрема елементи світлопрозорого заповнення у вигляді, наприклад, склопакетів, встановлюються з опорою на ригелі також у похилому положенні, але з кутом нахилу, відмінним від кута повороту ригеля. В результаті, між опорною поверхнею елемента заповнення і опорною поверхнею ригеля (підкладки або прокладки звичайної форми) утворюється кут, що призводить до нерівномірного розподілу тиску елемента заповнення на ригель, перевантаженню каркасної конструкції і до зниження надійності фіксації елементів заповнення в каркасній конструкції. Для досягнення паралельності між опорними поверхнями похило розташованого елемента заповнення і похило розташованого ригеля у відомих в даний час системах для опори заповнення на каркас конструкції застосовуються підкладки клиновидної форми. Так, зокрема відома система архітектурних будівельних профілів РУСАЛ серії VERITUM F50, в якій в конструкції вертикально-похилих фасадів в системі фіксації елементів заповнення використовується підкладка клиновидної форми під склопакет [1]. Використання підкладок клиновидної форми забезпечує рівномірність розподілу навантаження від похило розташованого елемента заповнення на горизонтальні ригелі, але, в той же час, має ряд істотних недоліків, ключовими з яких є: 1. Виготовлення підкладок клиновидної форми завжди індивідуальне (в основному виготовлення здійснюється на об'єкті, що є дуже трудомістким і істотно збільшує терміни монтажу системи), оскільки кут нахилу заповнення може бути довільним з кроком у 0,5-10° в межах від 0° до 30°. Це обумовлено виглядом конструкції, її габаритами, сіткою розбиття і так далі. Жоден з виробників профільних систем не може забезпечити такий асортимент підкладок, оскільки окрім кута, розмір і форма підкладки залежить ще і від товщини вживаного заповнення, яке так само варіюється від 6 мм до 62 мм з кроком 1 мм; 2. Можливе витискання підкладки клиновидної форми під дією ваги елемента заповнення. В результаті елемент заповнення (скло, триплекс або склопакет) своїм торцем стикається з металевими частинами конструкції, що веде за собою руйнування елемента заповнення або його складових частин. Згадана вище система архітектурних будівельних профілів в частині системи фіксації елементів заповнення в каркасних конструкціях, а також в частині конструкції опорної підкладки, по сукупності суттєвих ознак є найбільш близькою до системи фіксації і опорної підкладки, відповідно, що заявляється, і може бути прийнята як прототип для неї. Таким чином, задачею винаходу є створення системи фіксації елементів заповнення в каркасних конструкціях з алюмінієвого профілю і опорної підкладки для такої системи фіксації. Система фіксації і опорна підкладка мають бути уніфіковані для всіх можливих кутів нахилу рамних елементів каркасної конструкції і для всієї можливої товщини елементів заповнення. Система фіксації і опорна підкладка мають бути також простими у монтажі і повинні забезпечувати при цьому високу надійність фіксації елементів заповнення в каркасних конструкціях, розташованих під будь-яким кутом до горизонту. Поставлена задача вирішується системою фіксації елементів заповнення, що заявляється, в каркасних конструкціях з алюмінієвого профілю, які складаються зі сполучених між собою з формуванням рамної конструкції горизонтальних ригелів, повернених навколо своєї поздовжньої осі на кут  відносно до горизонтальної площини і відповідно похило розташованих стійок, яка включає сполучену з горизонтальним ригелем опорну підкладку, опорна поверхня якої, що контактує з опорною поверхнею елемента заповнення, розташована під кутом  відносно площини, розташованої під вказаним кутом , а також поздовжні притискні і ущільнювавальні елементи. Поставлена задача вирішується за рахунок того, що опорна підкладка виконана складеною і включає опорну деталь, жорстко сполучену з горизонтальним 1 UA 111856 C2 5 10 15 20 25 30 35 40 45 50 55 60 ригелем за допомогою зачіпних елементів і кріпильних елементів, і поворотну деталь з опорною поверхнею, сполучену з опорною деталлю з можливістю зміни кута між площиною опорної поверхні поворотної деталі і поздовжньою площиною опорної деталі. За рахунок можливості зміни кута між вказаними площинами опорної і поворотної деталі, тобто нахилу поворотної деталі відносно опорної деталі завжди забезпечується паралельність опорної площини заповнення з опорною площиною підкладки, в даному випадку - з опорною площиною поворотної деталі. Завдяки цьому заповнення в будь-якому разі надійно фіксується в каркасі конструкції, унеможливлюється випирання/випадіння/зіскакування опорної підкладки під дією ваги заповнення. Так само завдяки особливостям конструкції опорної і поворотної деталей забезпечується їх надійне взаємне сполучення, що так само виключає зіскакування поворотної деталі з опорної деталі. Переважно, поворотна деталь може бути сполучена з опорною деталлю за допомогою зачіпних елементів, виконаних з можливістю зміни кута між площиною опорної поверхні поворотної деталі і поздовжньою площиною опорної деталі, безперервно в діапазоні від -  до , де 0
