Спосіб використання пляшок-цеглин як оздоблювального теплоізоляційного будівельного матеріалу

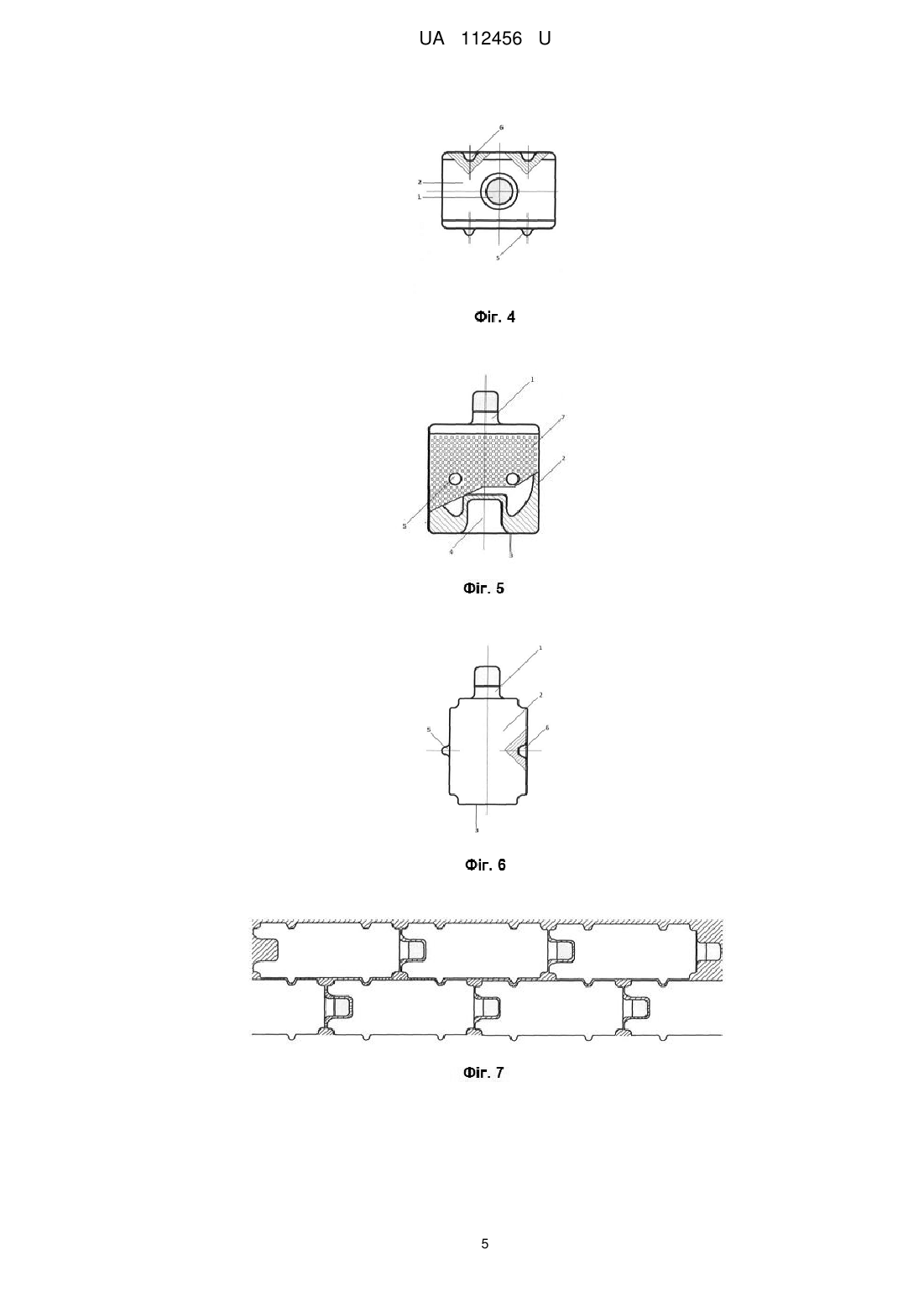

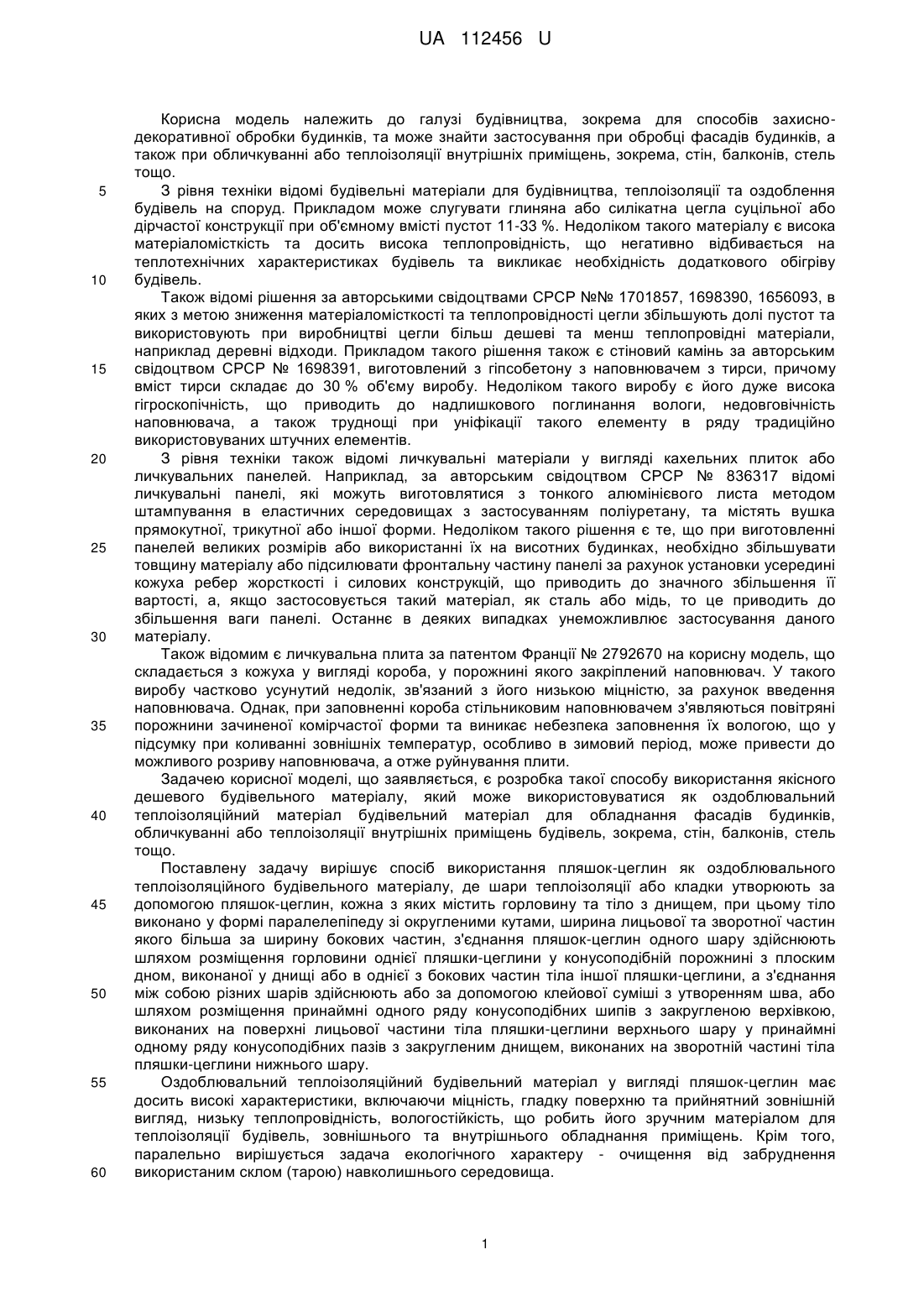

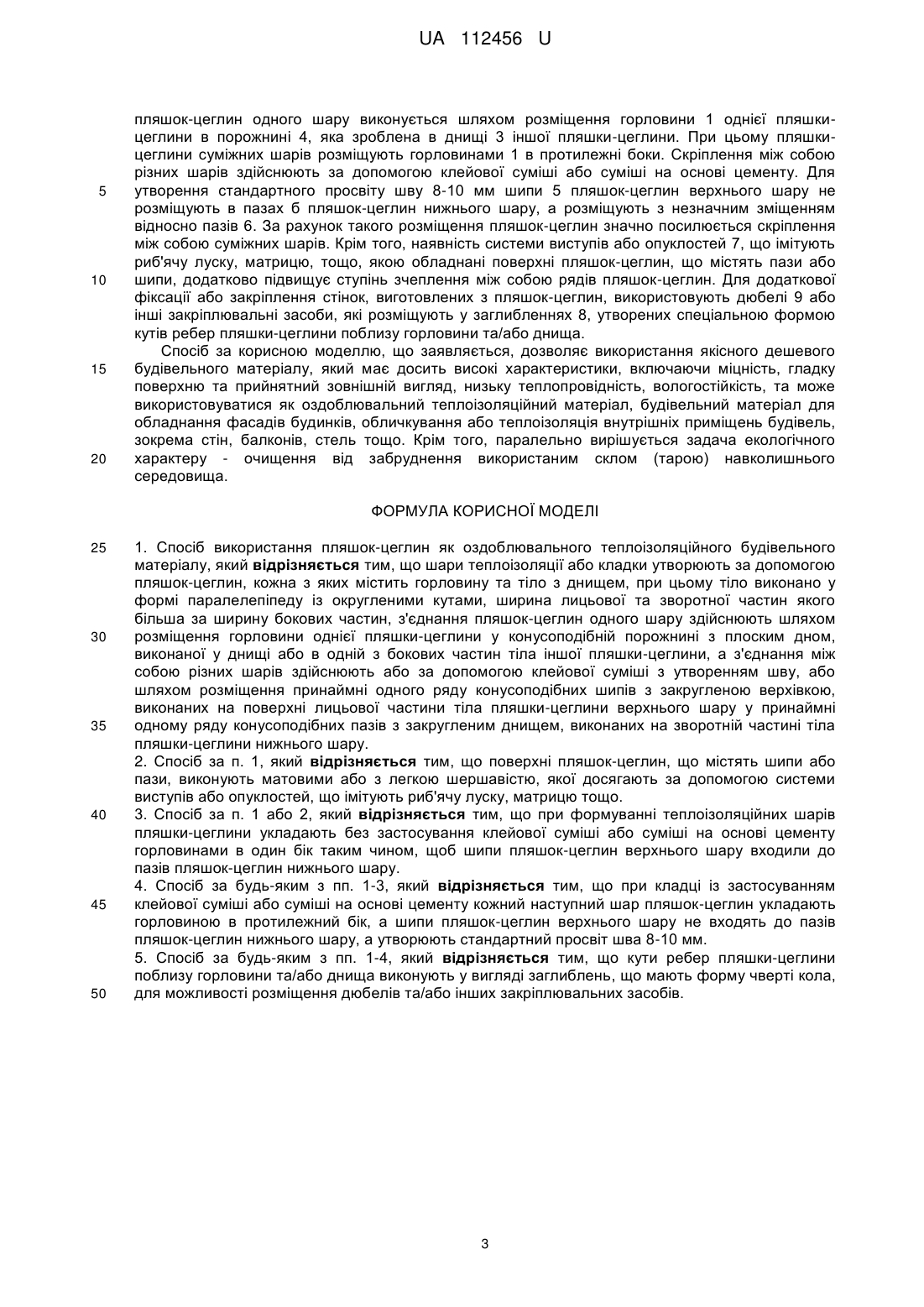

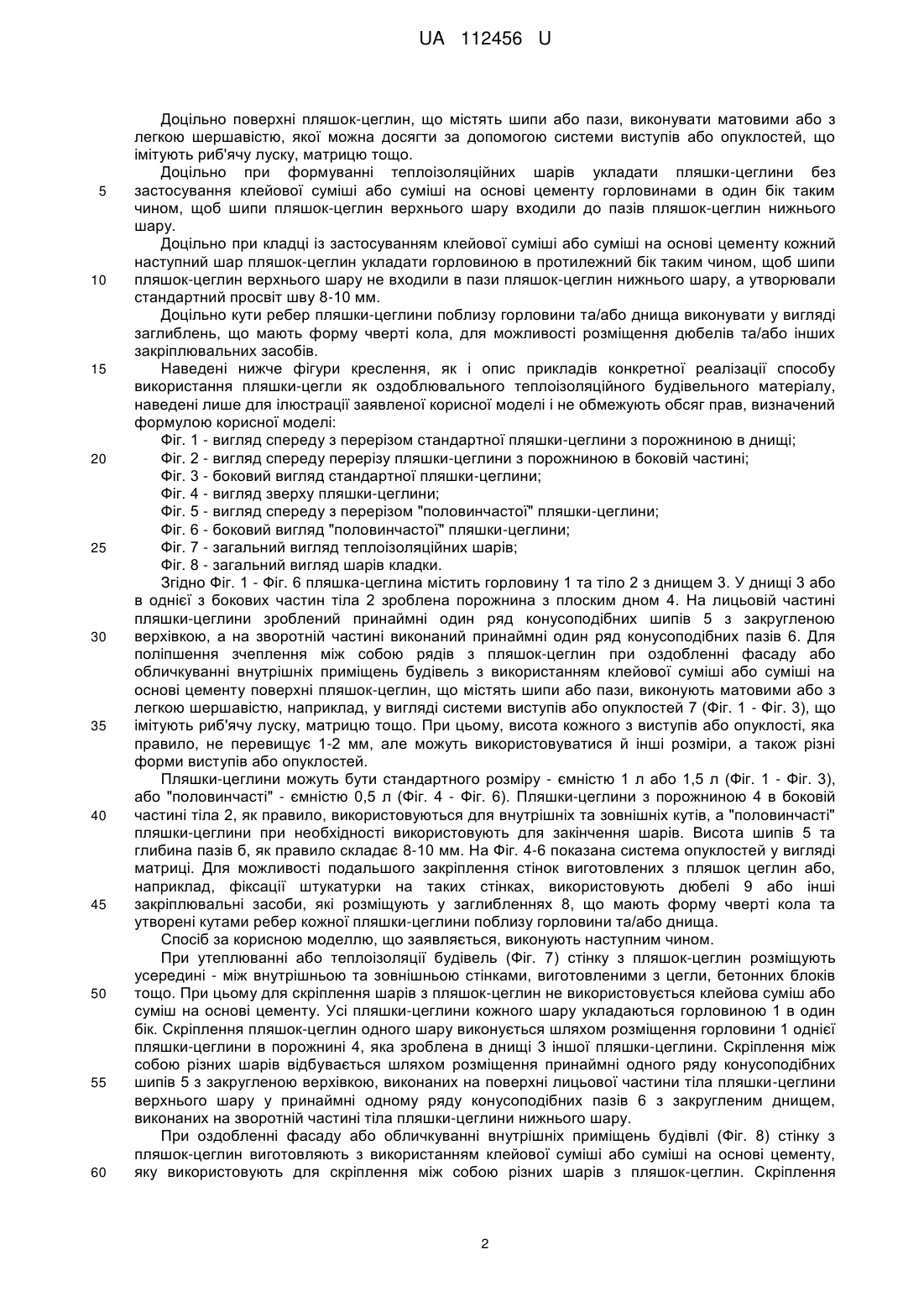

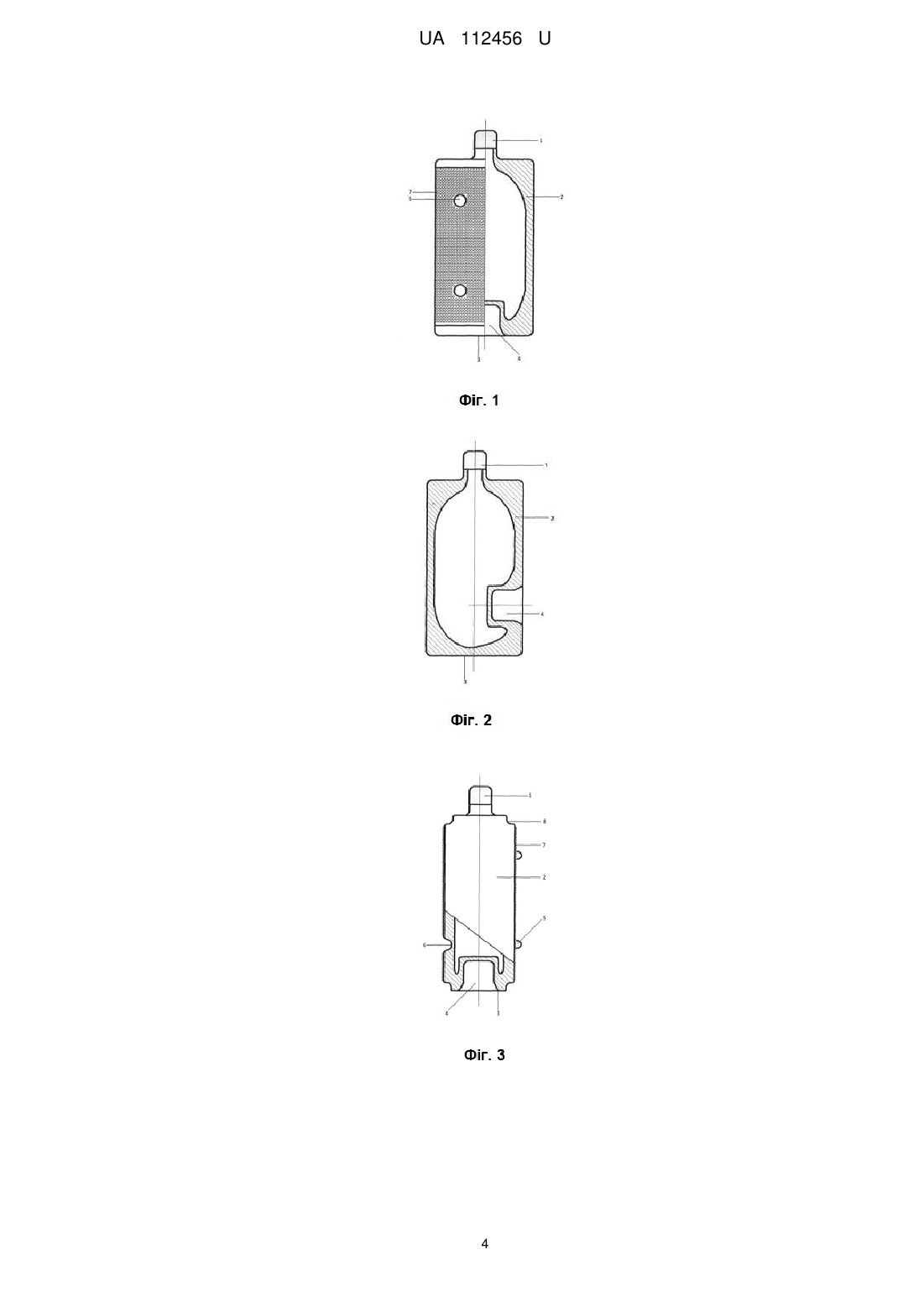

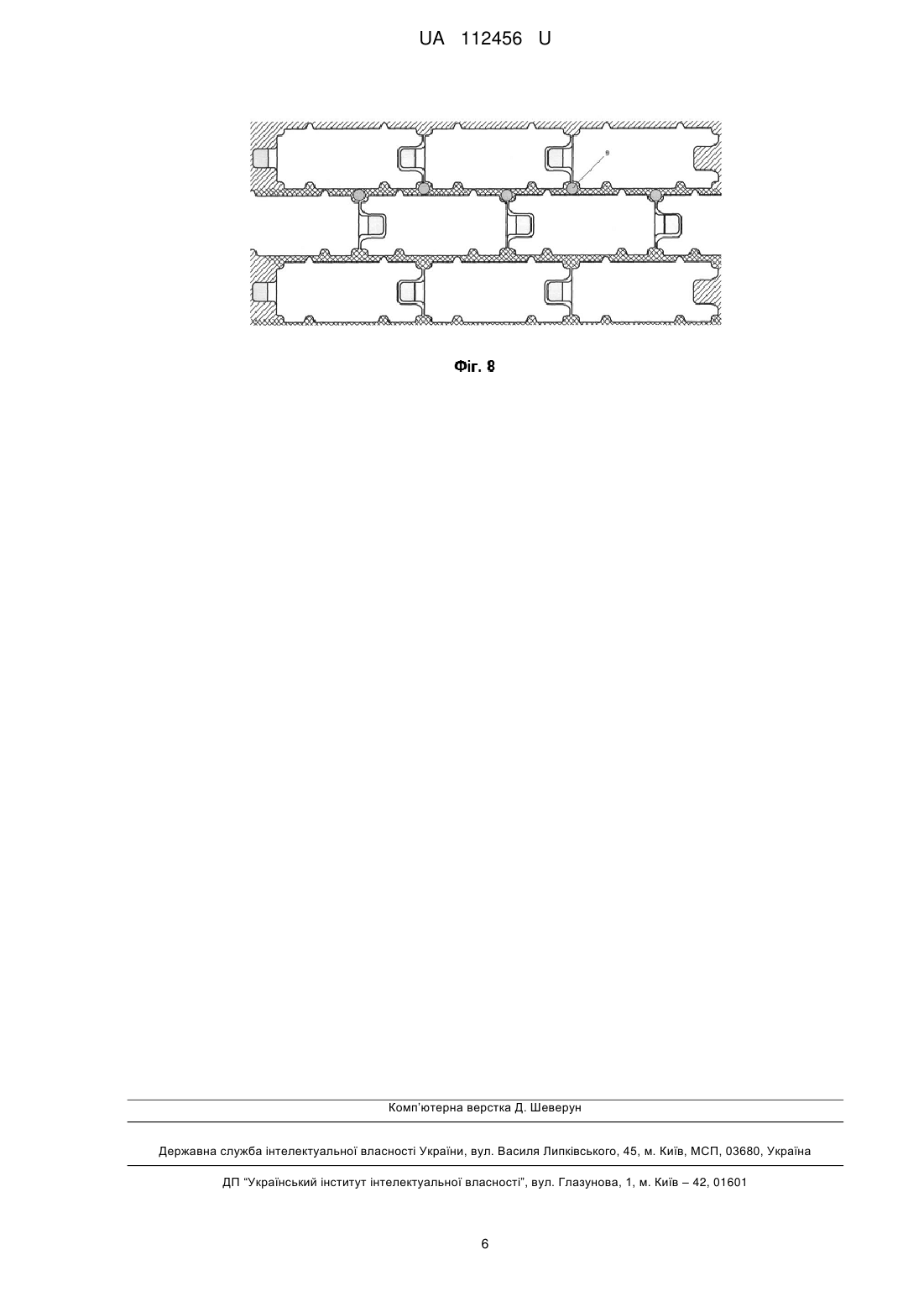

Реферат: Спосіб використання пляшок-цеглин як оздоблювального теплоізоляційного будівельного матеріалу, при якому шари теплоізоляції або кладки утворюють за допомогою пляшок-цеглин, кожна з яких містить горловину та тіло з днищем, при цьому тіло виконано у формі паралелепіпеду зі округленими кутами, ширина лицьової та зворотної частин якого більша за ширину бокових частин, з'єднання пляшок-цеглин одного шару здійснюють шляхом розміщення горловини однієї пляшки-цеглини у конусоподібній порожнині з плоским дном, виконаної у днищі або в одній з бокових частин тіла іншої пляшки-цеглини, а з'єднання між собою різних шарів здійснюють або за допомогою клейової суміші з утворенням шва, або шляхом розміщення принаймні одного ряду конусоподібних шипів з закругленою верхівкою, виконаних на поверхні лицьової частини тіла пляшки-цеглини верхнього шару у принаймні одному ряду конусоподібних пазів з закругленим днищем, виконаних на зворотній частині тіла пляшкицеглини нижнього шару. UA 112456 U (12) UA 112456 U UA 112456 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема для способів захиснодекоративної обробки будинків, та може знайти застосування при обробці фасадів будинків, а також при обличкуванні або теплоізоляції внутрішніх приміщень, зокрема, стін, балконів, стель тощо. З рівня техніки відомі будівельні матеріали для будівництва, теплоізоляції та оздоблення будівель на споруд. Прикладом може слугувати глиняна або силікатна цегла суцільної або дірчастої конструкції при об'ємному вмісті пустот 11-33 %. Недоліком такого матеріалу є висока матеріаломісткість та досить висока теплопровідність, що негативно відбивається на теплотехнічних характеристиках будівель та викликає необхідність додаткового обігріву будівель. Також відомі рішення за авторськими свідоцтвами СРСР №№ 1701857, 1698390, 1656093, в яких з метою зниження матеріаломісткості та теплопровідності цегли збільшують долі пустот та використовують при виробництві цегли більш дешеві та менш теплопровідні матеріали, наприклад деревні відходи. Прикладом такого рішення також є стіновий камінь за авторським свідоцтвом СРСР № 1698391, виготовлений з гіпсобетону з наповнювачем з тирси, причому вміст тирси складає до 30 % об'єму виробу. Недоліком такого виробу є його дуже висока гігроскопічність, що приводить до надлишкового поглинання вологи, недовговічність наповнювача, а також труднощі при уніфікації такого елементу в ряду традиційно використовуваних штучних елементів. З рівня техніки також відомі личкувальні матеріали у вигляді кахельних плиток або личкувальних панелей. Наприклад, за авторським свідоцтвом СРСР № 836317 відомі личкувальні панелі, які можуть виготовлятися з тонкого алюмінієвого листа методом штампування в еластичних середовищах з застосуванням поліуретану, та містять вушка прямокутної, трикутної або іншої форми. Недоліком такого рішення є те, що при виготовленні панелей великих розмірів або використанні їх на висотних будинках, необхідно збільшувати товщину матеріалу або підсилювати фронтальну частину панелі за рахунок установки усередині кожуха ребер жорсткості і силових конструкцій, що приводить до значного збільшення її вартості, а, якщо застосовується такий матеріал, як сталь або мідь, то це приводить до збільшення ваги панелі. Останнє в деяких випадках унеможливлює застосування даного матеріалу. Також відомим є личкувальна плита за патентом Франції № 2792670 на корисну модель, що складається з кожуха у вигляді короба, у порожнині якого закріплений наповнювач. У такого виробу частково усунутий недолік, зв'язаний з його низькою міцністю, за рахунок введення наповнювача. Однак, при заповненні короба стільниковим наповнювачем з'являються повітряні порожнини зачиненої комірчастої форми та виникає небезпека заповнення їх вологою, що у підсумку при коливанні зовнішніх температур, особливо в зимовий період, може привести до можливого розриву наповнювача, а отже руйнування плити. Задачею корисної моделі, що заявляється, є розробка такої способу використання якісного дешевого будівельного матеріалу, який може використовуватися як оздоблювальний теплоізоляційний матеріал будівельний матеріал для обладнання фасадів будинків, обличкуванні або теплоізоляції внутрішніх приміщень будівель, зокрема, стін, балконів, стель тощо. Поставлену задачу вирішує спосіб використання пляшок-цеглин як оздоблювального теплоізоляційного будівельного матеріалу, де шари теплоізоляції або кладки утворюють за допомогою пляшок-цеглин, кожна з яких містить горловину та тіло з днищем, при цьому тіло виконано у формі паралелепіпеду зі округленими кутами, ширина лицьової та зворотної частин якого більша за ширину бокових частин, з'єднання пляшок-цеглин одного шару здійснюють шляхом розміщення горловини однієї пляшки-цеглини у конусоподібній порожнині з плоским дном, виконаної у днищі або в однієї з бокових частин тіла іншої пляшки-цеглини, а з'єднання між собою різних шарів здійснюють або за допомогою клейової суміші з утворенням шва, або шляхом розміщення принаймні одного ряду конусоподібних шипів з закругленою верхівкою, виконаних на поверхні лицьової частини тіла пляшки-цеглини верхнього шару у принаймні одному ряду конусоподібних пазів з закругленим днищем, виконаних на зворотній частині тіла пляшки-цеглини нижнього шару. Оздоблювальний теплоізоляційний будівельний матеріал у вигляді пляшок-цеглин має досить високі характеристики, включаючи міцність, гладку поверхню та прийнятний зовнішній вигляд, низьку теплопровідність, вологостійкість, що робить його зручним матеріалом для теплоізоляції будівель, зовнішнього та внутрішнього обладнання приміщень. Крім того, паралельно вирішується задача екологічного характеру - очищення від забруднення використаним склом (тарою) навколишнього середовища. 1 UA 112456 U 5 10 15 20 25 30 35 40 45 50 55 60 Доцільно поверхні пляшок-цеглин, що містять шипи або пази, виконувати матовими або з легкою шершавістю, якої можна досягти за допомогою системи виступів або опуклостей, що імітують риб'ячу луску, матрицю тощо. Доцільно при формуванні теплоізоляційних шарів укладати пляшки-цеглини без застосування клейової суміші або суміші на основі цементу горловинами в один бік таким чином, щоб шипи пляшок-цеглин верхнього шару входили до пазів пляшок-цеглин нижнього шару. Доцільно при кладці із застосуванням клейової суміші або суміші на основі цементу кожний наступний шар пляшок-цеглин укладати горловиною в протилежний бік таким чином, щоб шипи пляшок-цеглин верхнього шару не входили в пази пляшок-цеглин нижнього шару, а утворювали стандартний просвіт шву 8-10 мм. Доцільно кути ребер пляшки-цеглини поблизу горловини та/або днища виконувати у вигляді заглиблень, що мають форму чверті кола, для можливості розміщення дюбелів та/або інших закріплювальних засобів. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації способу використання пляшки-цегли як оздоблювального теплоізоляційного будівельного матеріалу, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 - вигляд спереду з перерізом стандартної пляшки-цеглини з порожниною в днищі; Фіг. 2 - вигляд спереду перерізу пляшки-цеглини з порожниною в боковій частині; Фіг. 3 - боковий вигляд стандартної пляшки-цеглини; Фіг. 4 - вигляд зверху пляшки-цеглини; Фіг. 5 - вигляд спереду з перерізом "половинчастої" пляшки-цеглини; Фіг. 6 - боковий вигляд "половинчастої" пляшки-цеглини; Фіг. 7 - загальний вигляд теплоізоляційних шарів; Фіг. 8 - загальний вигляд шарів кладки. Згідно Фіг. 1 - Фіг. 6 пляшка-цеглина містить горловину 1 та тіло 2 з днищем 3. У днищі 3 або в однієї з бокових частин тіла 2 зроблена порожнина з плоским дном 4. На лицьовій частині пляшки-цеглини зроблений принаймні один ряд конусоподібних шипів 5 з закругленою верхівкою, а на зворотній частині виконаний принаймні один ряд конусоподібних пазів 6. Для поліпшення зчеплення між собою рядів з пляшок-цеглин при оздобленні фасаду або обличкуванні внутрішніх приміщень будівель з використанням клейової суміші або суміші на основі цементу поверхні пляшок-цеглин, що містять шипи або пази, виконують матовими або з легкою шершавістю, наприклад, у вигляді системи виступів або опуклостей 7 (Фіг. 1 - Фіг. 3), що імітують риб'ячу луску, матрицю тощо. При цьому, висота кожного з виступів або опуклості, яка правило, не перевищує 1-2 мм, але можуть використовуватися й інші розміри, а також різні форми виступів або опуклостей. Пляшки-цеглини можуть бути стандартного розміру - ємністю 1 л або 1,5 л (Фіг. 1 - Фіг. 3), або "половинчасті" - ємністю 0,5 л (Фіг. 4 - Фіг. 6). Пляшки-цеглини з порожниною 4 в боковій частині тіла 2, як правило, використовуються для внутрішніх та зовнішніх кутів, а "половинчасті" пляшки-цеглини при необхідності використовують для закінчення шарів. Висота шипів 5 та глибина пазів б, як правило складає 8-10 мм. На Фіг. 4-6 показана система опуклостей у вигляді матриці. Для можливості подальшого закріплення стінок виготовлених з пляшок цеглин або, наприклад, фіксації штукатурки на таких стінках, використовують дюбелі 9 або інші закріплювальні засоби, які розміщують у заглибленнях 8, що мають форму чверті кола та утворені кутами ребер кожної пляшки-цеглини поблизу горловини та/або днища. Спосіб за корисною моделлю, що заявляється, виконують наступним чином. При утеплюванні або теплоізоляції будівель (Фіг. 7) стінку з пляшок-цеглин розміщують усередині - між внутрішньою та зовнішньою стінками, виготовленими з цегли, бетонних блоків тощо. При цьому для скріплення шарів з пляшок-цеглин не використовується клейова суміш або суміш на основі цементу. Усі пляшки-цеглини кожного шару укладаються горловиною 1 в один бік. Скріплення пляшок-цеглин одного шару виконується шляхом розміщення горловини 1 однієї пляшки-цеглини в порожнині 4, яка зроблена в днищі 3 іншої пляшки-цеглини. Скріплення між собою різних шарів відбувається шляхом розміщення принаймні одного ряду конусоподібних шипів 5 з закругленою верхівкою, виконаних на поверхні лицьової частини тіла пляшки-цеглини верхнього шару у принаймні одному ряду конусоподібних пазів 6 з закругленим днищем, виконаних на зворотній частині тіла пляшки-цеглини нижнього шару. При оздобленні фасаду або обличкуванні внутрішніх приміщень будівлі (Фіг. 8) стінку з пляшок-цеглин виготовляють з використанням клейової суміші або суміші на основі цементу, яку використовують для скріплення між собою різних шарів з пляшок-цеглин. Скріплення 2 UA 112456 U 5 10 15 20 пляшок-цеглин одного шару виконується шляхом розміщення горловини 1 однієї пляшкицеглини в порожнині 4, яка зроблена в днищі 3 іншої пляшки-цеглини. При цьому пляшкицеглини суміжних шарів розміщують горловинами 1 в протилежні боки. Скріплення між собою різних шарів здійснюють за допомогою клейової суміші або суміші на основі цементу. Для утворення стандартного просвіту шву 8-10 мм шипи 5 пляшок-цеглин верхнього шару не розміщують в пазах б пляшок-цеглин нижнього шару, а розміщують з незначним зміщенням відносно пазів 6. За рахунок такого розміщення пляшок-цеглин значно посилюється скріплення між собою суміжних шарів. Крім того, наявність системи виступів або опуклостей 7, що імітують риб'ячу луску, матрицю, тощо, якою обладнані поверхні пляшок-цеглин, що містять пази або шипи, додатково підвищує ступінь зчеплення між собою рядів пляшок-цеглин. Для додаткової фіксації або закріплення стінок, виготовлених з пляшок-цеглин, використовують дюбелі 9 або інші закріплювальні засоби, які розміщують у заглибленнях 8, утворених спеціальною формою кутів ребер пляшки-цеглини поблизу горловини та/або днища. Спосіб за корисною моделлю, що заявляється, дозволяє використання якісного дешевого будівельного матеріалу, який має досить високі характеристики, включаючи міцність, гладку поверхню та прийнятний зовнішній вигляд, низьку теплопровідність, вологостійкість, та може використовуватися як оздоблювальний теплоізоляційний матеріал, будівельний матеріал для обладнання фасадів будинків, обличкування або теплоізоляція внутрішніх приміщень будівель, зокрема стін, балконів, стель тощо. Крім того, паралельно вирішується задача екологічного характеру - очищення від забруднення використаним склом (тарою) навколишнього середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 1. Спосіб використання пляшок-цеглин як оздоблювального теплоізоляційного будівельного матеріалу, який відрізняється тим, що шари теплоізоляції або кладки утворюють за допомогою пляшок-цеглин, кожна з яких містить горловину та тіло з днищем, при цьому тіло виконано у формі паралелепіпеду із округленими кутами, ширина лицьової та зворотної частин якого більша за ширину бокових частин, з'єднання пляшок-цеглин одного шару здійснюють шляхом розміщення горловини однієї пляшки-цеглини у конусоподібній порожнині з плоским дном, виконаної у днищі або в одній з бокових частин тіла іншої пляшки-цеглини, а з'єднання між собою різних шарів здійснюють або за допомогою клейової суміші з утворенням шву, або шляхом розміщення принаймні одного ряду конусоподібних шипів з закругленою верхівкою, виконаних на поверхні лицьової частини тіла пляшки-цеглини верхнього шару у принаймні одному ряду конусоподібних пазів з закругленим днищем, виконаних на зворотній частині тіла пляшки-цеглини нижнього шару. 2. Спосіб за п. 1, який відрізняється тим, що поверхні пляшок-цеглин, що містять шипи або пази, виконують матовими або з легкою шершавістю, якої досягають за допомогою системи виступів або опуклостей, що імітують риб'ячу луску, матрицю тощо. 3. Спосіб за п. 1 або 2, який відрізняється тим, що при формуванні теплоізоляційних шарів пляшки-цеглини укладають без застосування клейової суміші або суміші на основі цементу горловинами в один бік таким чином, щоб шипи пляшок-цеглин верхнього шару входили до пазів пляшок-цеглин нижнього шару. 4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що при кладці із застосуванням клейової суміші або суміші на основі цементу кожний наступний шар пляшок-цеглин укладають горловиною в протилежний бік, а шипи пляшок-цеглин верхнього шару не входять до пазів пляшок-цеглин нижнього шару, а утворюють стандартний просвіт шва 8-10 мм. 5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що кути ребер пляшки-цеглини поблизу горловини та/або днища виконують у вигляді заглиблень, що мають форму чверті кола, для можливості розміщення дюбелів та/або інших закріплювальних засобів. 3 UA 112456 U 4 UA 112456 U 5 UA 112456 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
