Шприц ін’єкційний одноразового використання

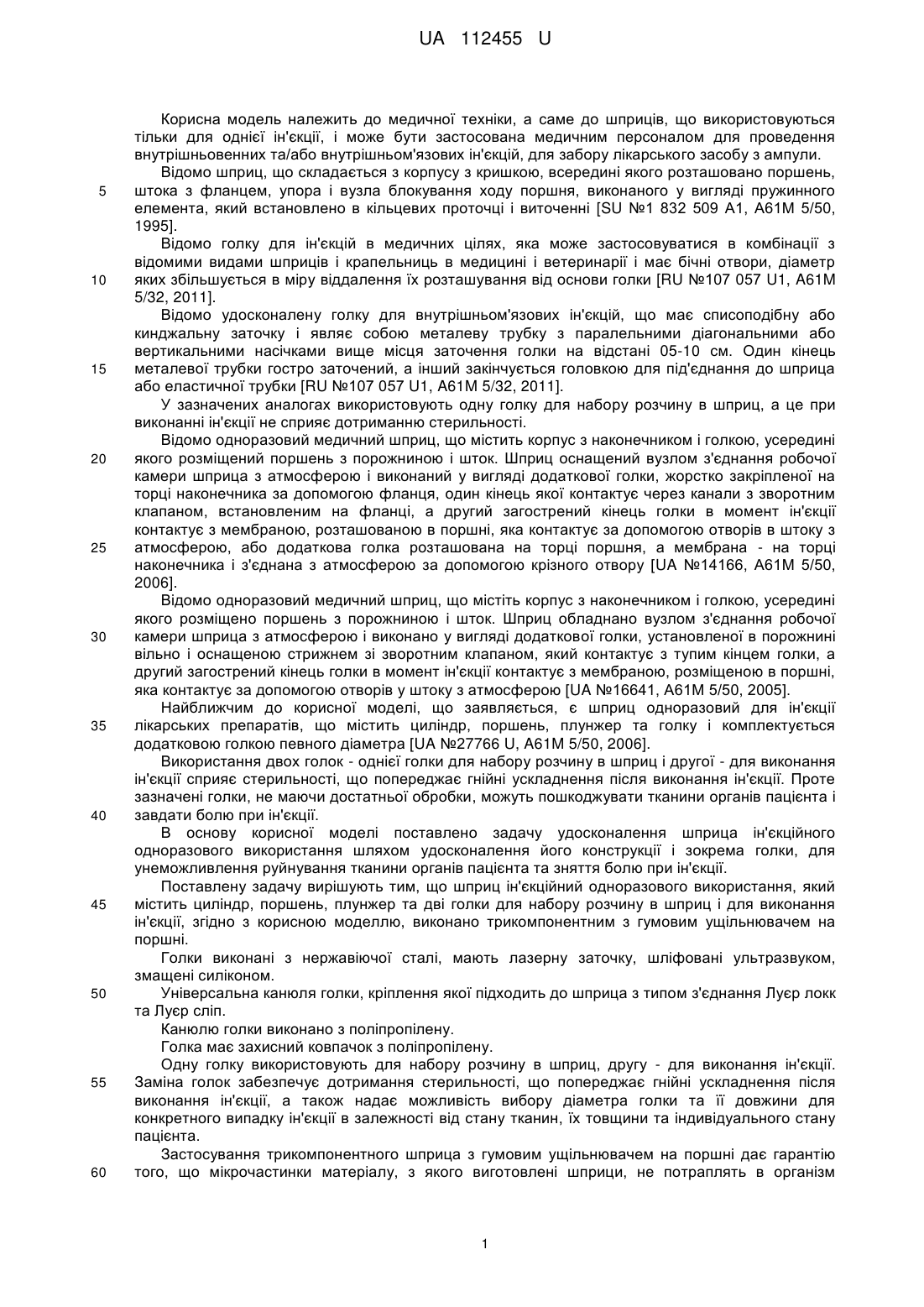

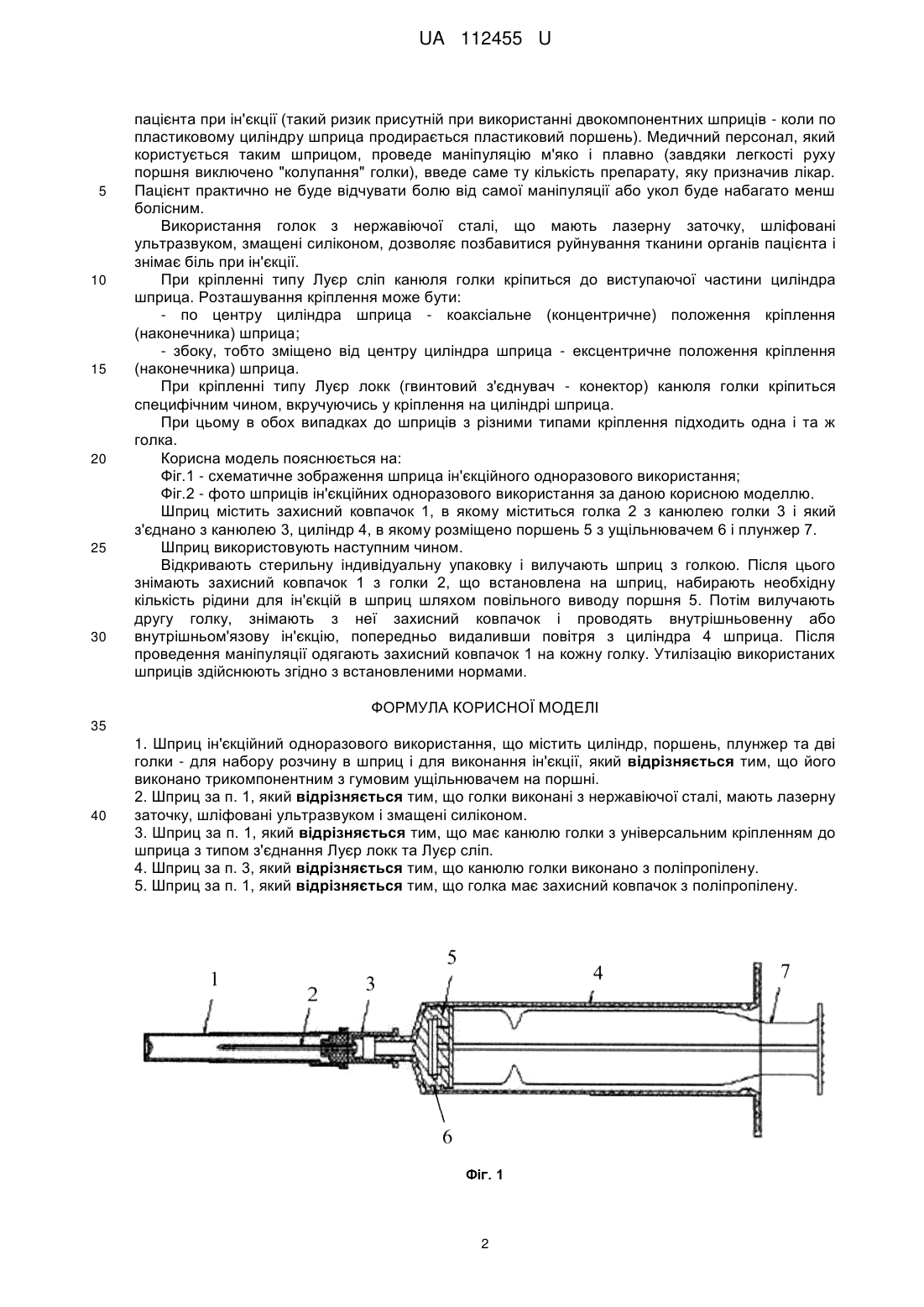

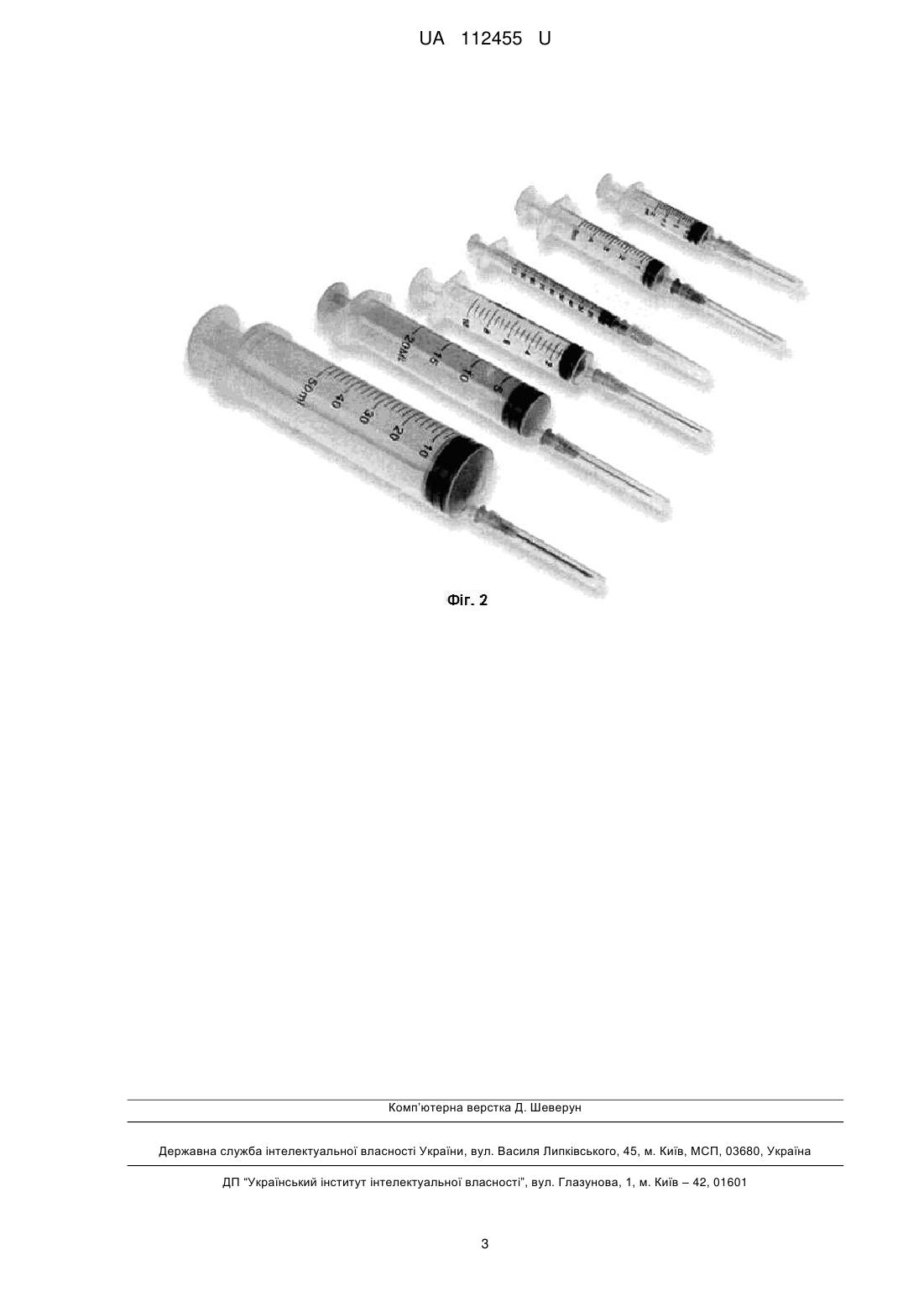

Реферат: UA 112455 U UA 112455 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до шприців, що використовуються тільки для однієї ін'єкції, і може бути застосована медичним персоналом для проведення внутрішньовенних та/або внутрішньом'язових ін'єкцій, для забору лікарського засобу з ампули. Відомо шприц, що складається з корпусу з кришкою, всередині якого розташовано поршень, штока з фланцем, упора і вузла блокування ходу поршня, виконаного у вигляді пружинного елемента, який встановлено в кільцевих проточці і виточенні [SU №1 832 509 А1, А61М 5/50, 1995]. Відомо голку для ін'єкцій в медичних цілях, яка може застосовуватися в комбінації з відомими видами шприців і крапельниць в медицині і ветеринарії і має бічні отвори, діаметр яких збільшується в міру віддалення їх розташування від основи голки [RU №107 057 U1, A61M 5/32, 2011]. Відомо удосконалену голку для внутрішньом'язових ін'єкцій, що має списоподібну або кинджальну заточку і являє собою металеву трубку з паралельними діагональними або вертикальними насічками вище місця заточення голки на відстані 05-10 см. Один кінець металевої трубки гостро заточений, а інший закінчується головкою для під'єднання до шприца або еластичної трубки [RU №107 057 U1, A61M 5/32, 2011]. У зазначених аналогах використовують одну голку для набору розчину в шприц, а це при виконанні ін'єкції не сприяє дотриманню стерильності. Відомо одноразовий медичний шприц, що містить корпус з наконечником і голкою, усередині якого розміщений поршень з порожниною і шток. Шприц оснащений вузлом з'єднання робочої камери шприца з атмосферою і виконаний у вигляді додаткової голки, жорстко закріпленої на торці наконечника за допомогою фланця, один кінець якої контактує через канали з зворотним клапаном, встановленим на фланці, а другий загострений кінець голки в момент ін'єкції контактує з мембраною, розташованою в поршні, яка контактує за допомогою отворів в штоку з атмосферою, або додаткова голка розташована на торці поршня, а мембрана - на торці наконечника і з'єднана з атмосферою за допомогою крізного отвору [UA №14166, А61М 5/50, 2006]. Відомо одноразовий медичний шприц, що містіть корпус з наконечником і голкою, усередині якого розміщено поршень з порожниною і шток. Шприц обладнано вузлом з'єднання робочої камери шприца з атмосферою і виконано у вигляді додаткової голки, установленої в порожнині вільно і оснащеною стрижнем зі зворотним клапаном, який контактує з тупим кінцем голки, а другий загострений кінець голки в момент ін'єкції контактує з мембраною, розміщеною в поршні, яка контактує за допомогою отворів у штоку з атмосферою [UA №16641, А61М 5/50, 2005]. Найближчим до корисної моделі, що заявляється, є шприц одноразовий для ін'єкції лікарських препаратів, що містить циліндр, поршень, плунжер та голку і комплектується додатковою голкою певного діаметра [UA №27766 U, A61M 5/50, 2006]. Використання двох голок - однієї голки для набору розчину в шприц і другої - для виконання ін'єкції сприяє стерильності, що попереджає гнійні ускладнення після виконання ін'єкції. Проте зазначені голки, не маючи достатньої обробки, можуть пошкоджувати тканини органів пацієнта і завдати болю при ін'єкції. В основу корисної моделі поставлено задачу удосконалення шприца ін'єкційного одноразового використання шляхом удосконалення його конструкції і зокрема голки, для унеможливлення руйнування тканини органів пацієнта та зняття болю при ін'єкції. Поставлену задачу вирішують тим, що шприц ін'єкційний одноразового використання, який містить циліндр, поршень, плунжер та дві голки для набору розчину в шприц і для виконання ін'єкції, згідно з корисною моделлю, виконано трикомпонентним з гумовим ущільнювачем на поршні. Голки виконані з нержавіючої сталі, мають лазерну заточку, шліфовані ультразвуком, змащені силіконом. Універсальна канюля голки, кріплення якої підходить до шприца з типом з'єднання Луєр локк та Луєр сліп. Канюлю голки виконано з поліпропілену. Голка має захисний ковпачок з поліпропілену. Одну голку використовують для набору розчину в шприц, другу - для виконання ін'єкції. Заміна голок забезпечує дотримання стерильності, що попереджає гнійні ускладнення після виконання ін'єкції, а також надає можливість вибору діаметра голки та її довжини для конкретного випадку ін'єкції в залежності від стану тканин, їх товщини та індивідуального стану пацієнта. Застосування трикомпонентного шприца з гумовим ущільнювачем на поршні дає гарантію того, що мікрочастинки матеріалу, з якого виготовлені шприци, не потраплять в організм 1 UA 112455 U 5 10 15 20 25 30 пацієнта при ін'єкції (такий ризик присутній при використанні двокомпонентних шприців - коли по пластиковому циліндру шприца продирається пластиковий поршень). Медичний персонал, який користується таким шприцом, проведе маніпуляцію м'яко і плавно (завдяки легкості руху поршня виключено "колупання" голки), введе саме ту кількість препарату, яку призначив лікар. Пацієнт практично не буде відчувати болю від самої маніпуляції або укол буде набагато менш болісним. Використання голок з нержавіючої сталі, що мають лазерну заточку, шліфовані ультразвуком, змащені силіконом, дозволяє позбавитися руйнування тканини органів пацієнта і знімає біль при ін'єкції. При кріпленні типу Луєр сліп канюля голки кріпиться до виступаючої частини циліндра шприца. Розташування кріплення може бути: - по центру циліндра шприца - коаксіальне (концентричне) положення кріплення (наконечника) шприца; - збоку, тобто зміщено від центру циліндра шприца - ексцентричне положення кріплення (наконечника) шприца. При кріпленні типу Луєр локк (гвинтовий з'єднувач - конектор) канюля голки кріпиться специфічним чином, вкручуючись у кріплення на циліндрі шприца. При цьому в обох випадках до шприців з різними типами кріплення підходить одна і та ж голка. Корисна модель пояснюється на: Фіг.1 - схематичне зображення шприца ін'єкційного одноразового використання; Фіг.2 - фото шприців ін'єкційних одноразового використання за даною корисною моделлю. Шприц містить захисний ковпачок 1, в якому міститься голка 2 з канюлею голки 3 і який з'єднано з канюлею 3, циліндр 4, в якому розміщено поршень 5 з ущільнювачем 6 і плунжер 7. Шприц використовують наступним чином. Відкривають стерильну індивідуальну упаковку і вилучають шприц з голкою. Після цього знімають захисний ковпачок 1 з голки 2, що встановлена на шприц, набирають необхідну кількість рідини для ін'єкцій в шприц шляхом повільного виводу поршня 5. Потім вилучають другу голку, знімають з неї захисний ковпачок і проводять внутрішньовенну або внутрішньом'язову ін'єкцію, попередньо видаливши повітря з циліндра 4 шприца. Після проведення маніпуляції одягають захисний ковпачок 1 на кожну голку. Утилізацію використаних шприців здійснюють згідно з встановленими нормами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Шприц ін'єкційний одноразового використання, що містить циліндр, поршень, плунжер та дві голки - для набору розчину в шприц і для виконання ін'єкції, який відрізняється тим, що його виконано трикомпонентним з гумовим ущільнювачем на поршні. 2. Шприц за п. 1, який відрізняється тим, що голки виконані з нержавіючої сталі, мають лазерну заточку, шліфовані ультразвуком і змащені силіконом. 3. Шприц за п. 1, який відрізняється тим, що має канюлю голки з універсальним кріпленням до шприца з типом з'єднання Луєр локк та Луєр сліп. 4. Шприц за п. 3, який відрізняється тим, що канюлю голки виконано з поліпропілену. 5. Шприц за п. 1, який відрізняється тим, що голка має захисний ковпачок з поліпропілену. 2 UA 112455 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
