Провідник рельєфного підключичного катетера з мітками

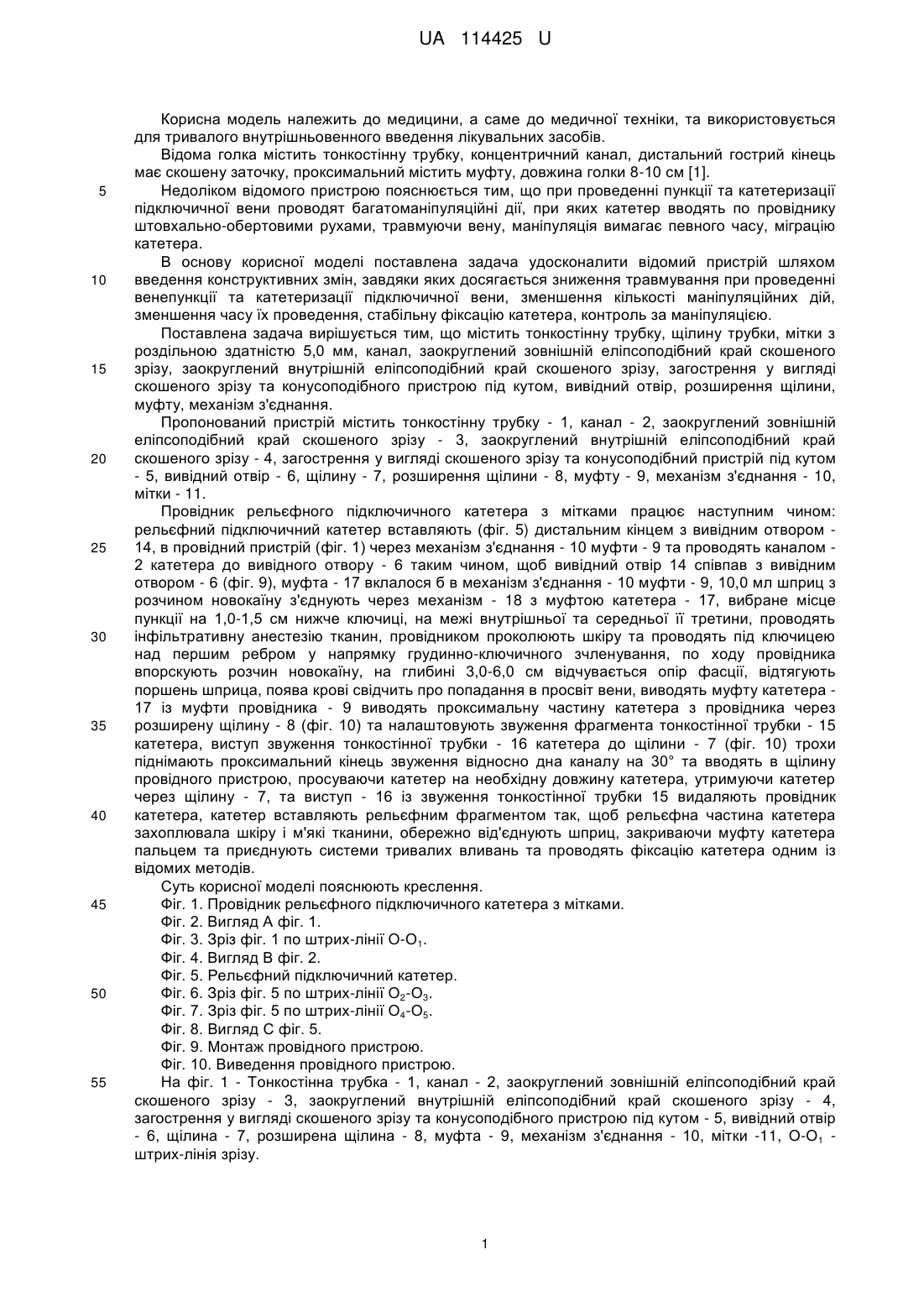

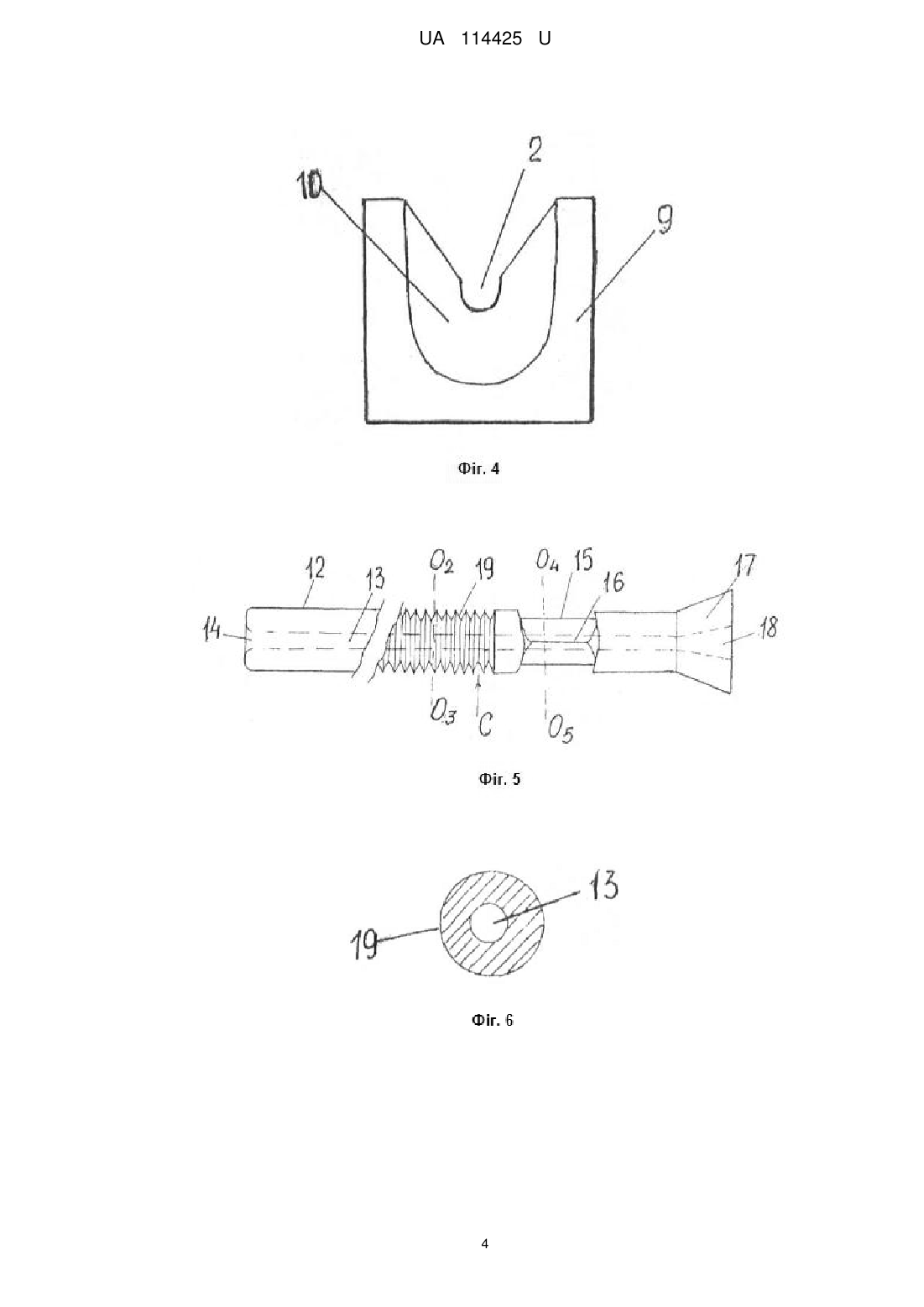

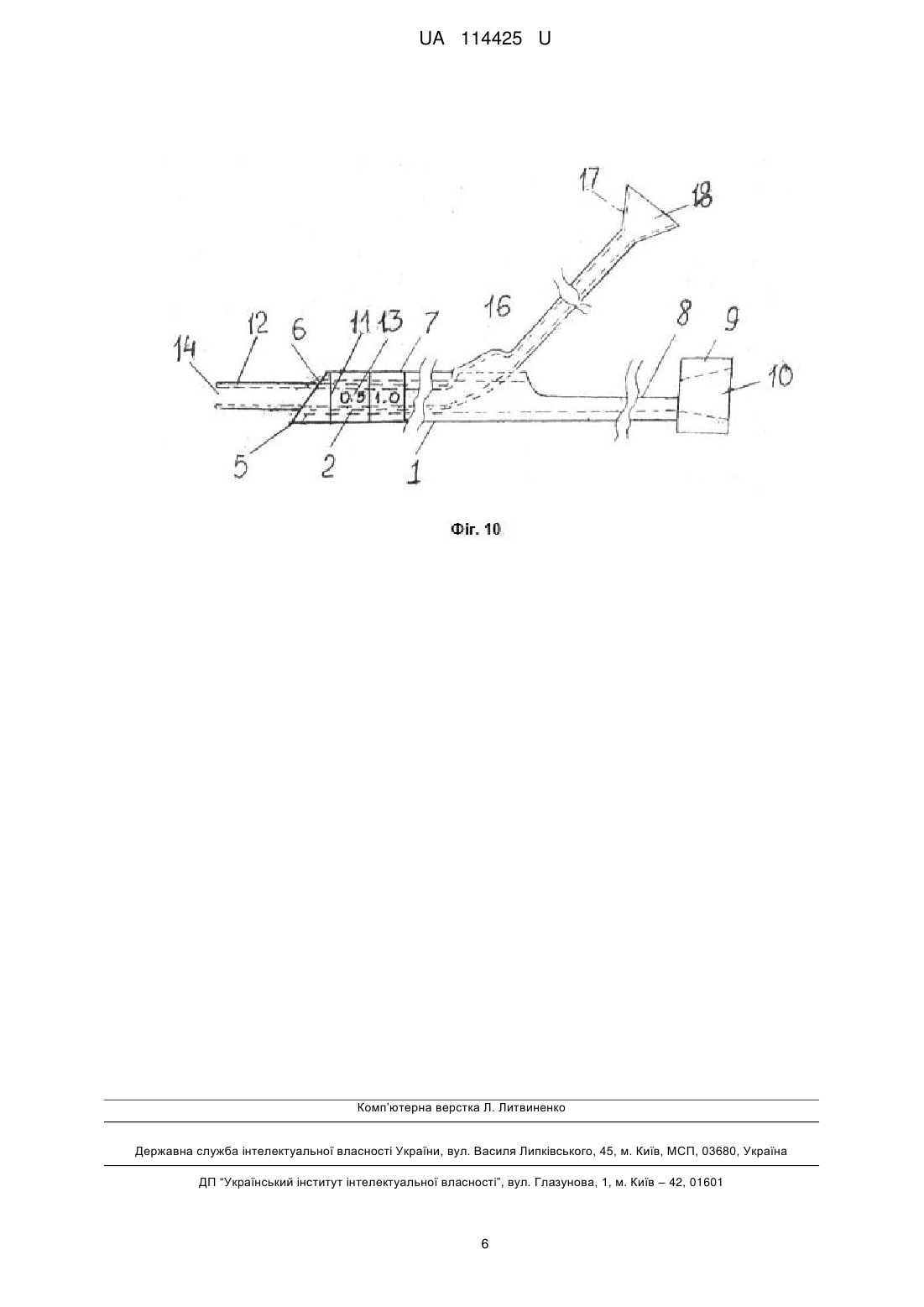

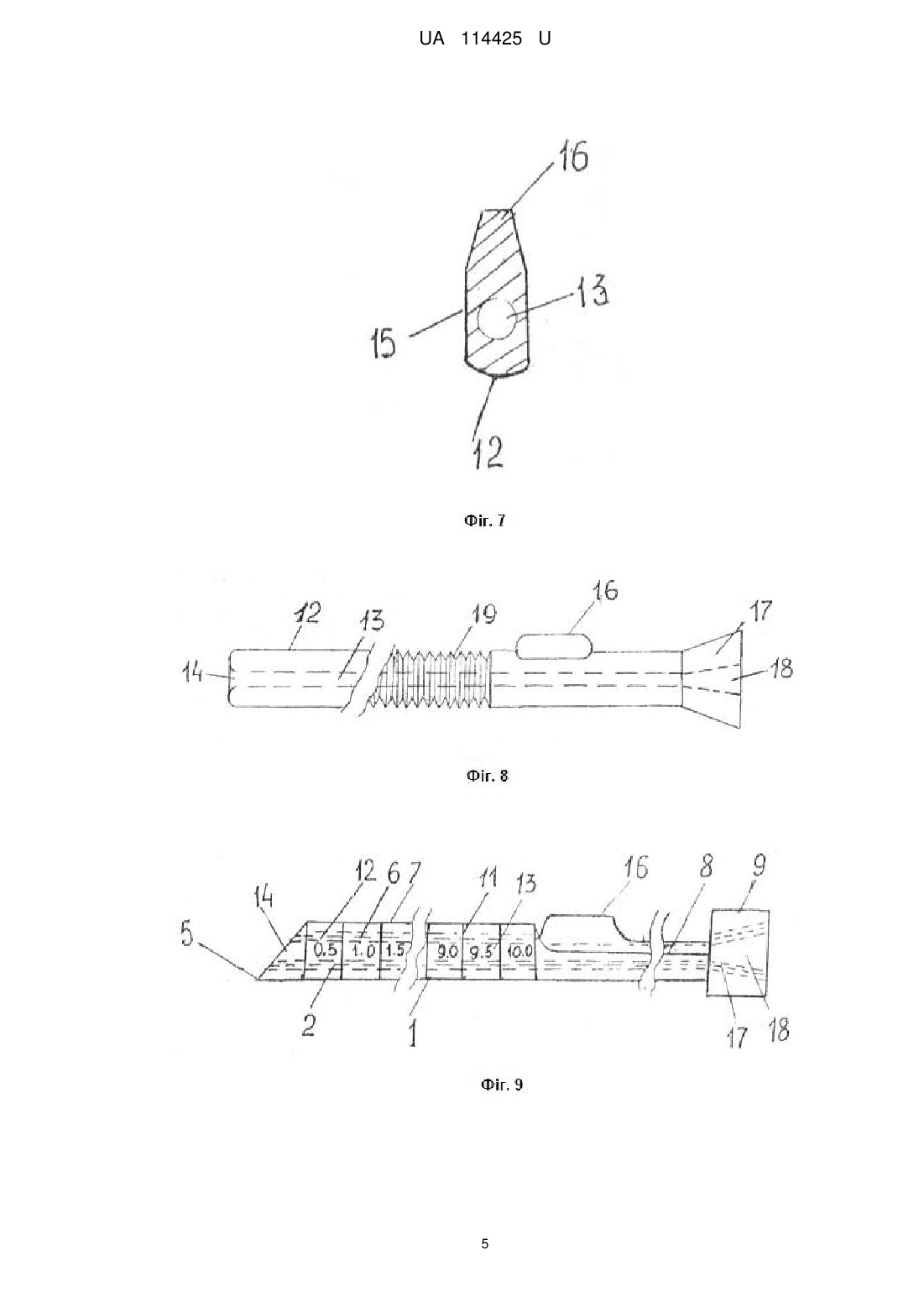

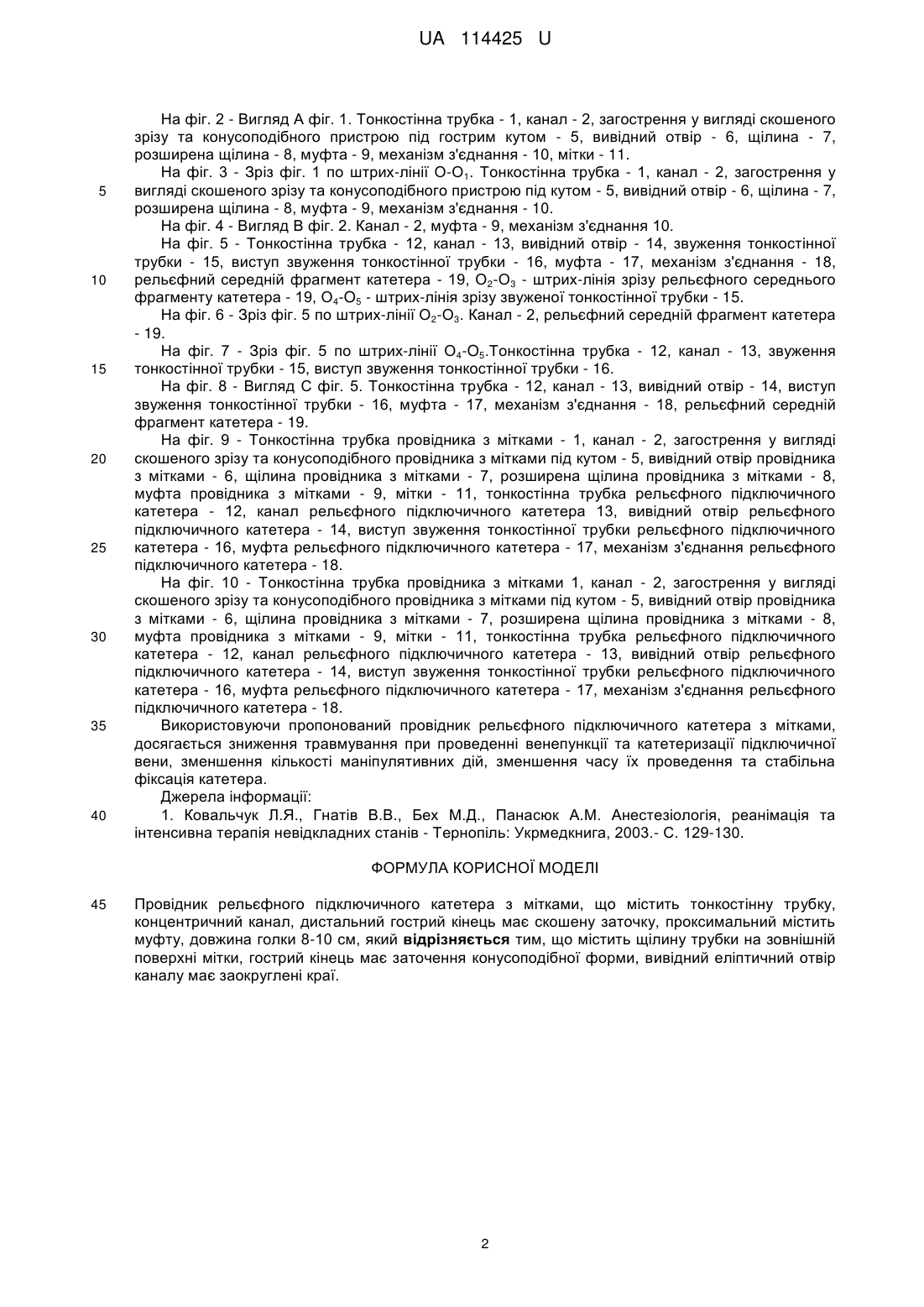

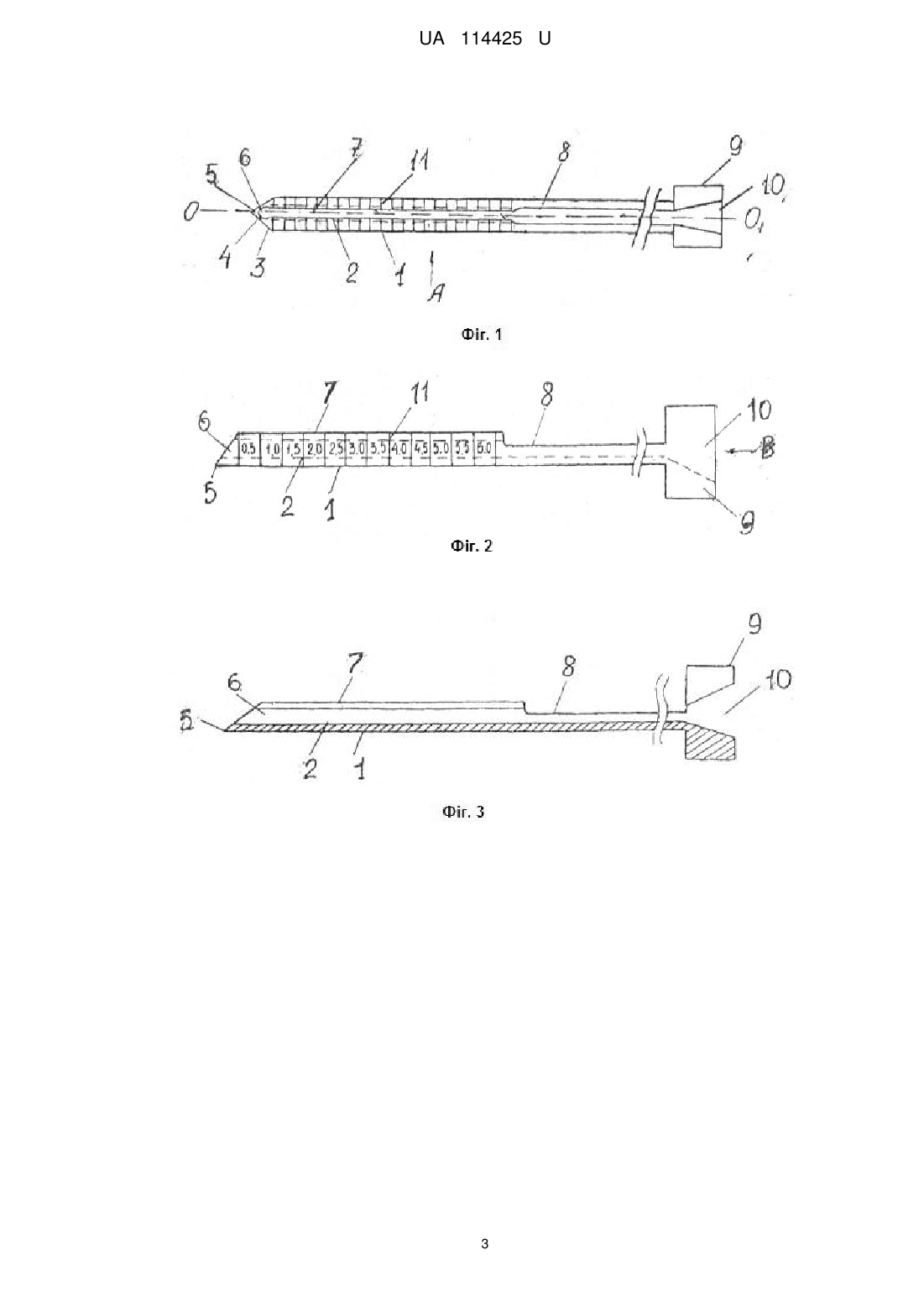

Реферат: UA 114425 U UA 114425 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для тривалого внутрішньовенного введення лікувальних засобів. Відома голка містить тонкостінну трубку, концентричний канал, дистальний гострий кінець має скошену заточку, проксимальний містить муфту, довжина голки 8-10 см [1]. Недоліком відомого пристрою пояснюється тим, що при проведенні пункції та катетеризації підключичної вени проводят багатоманіпуляційні дії, при яких катетер вводять по провіднику штовхально-обертовими рухами, травмуючи вену, маніпуляція вимагає певного часу, міграцію катетера. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом введення конструктивних змін, завдяки яких досягається зниження травмування при проведенні венепункції та катетеризації підключичної вени, зменшення кількості маніпуляційних дій, зменшення часу їх проведення, стабільну фіксацію катетера, контроль за маніпуляцією. Поставлена задача вирішується тим, що містить тонкостінну трубку, щілину трубки, мітки з роздільною здатністю 5,0 мм, канал, заокруглений зовнішній еліпсоподібний край скошеного зрізу, заокруглений внутрішній еліпсоподібний край скошеного зрізу, загострення у вигляді скошеного зрізу та конусоподібного пристрою під кутом, вивідний отвір, розширення щілини, муфту, механізм з'єднання. Пропонований пристрій містить тонкостінну трубку - 1, канал - 2, заокруглений зовнішній еліпсоподібний край скошеного зрізу - 3, заокруглений внутрішній еліпсоподібний край скошеного зрізу - 4, загострення у вигляді скошеного зрізу та конусоподібний пристрій під кутом - 5, вивідний отвір - 6, щілину - 7, розширення щілини - 8, муфту - 9, механізм з'єднання - 10, мітки - 11. Провідник рельєфного підключичного катетера з мітками працює наступним чином: рельєфний підключичний катетер вставляють (фіг. 5) дистальним кінцем з вивідним отвором 14, в провідний пристрій (фіг. 1) через механізм з'єднання - 10 муфти - 9 та проводять каналом 2 катетера до вивідного отвору - 6 таким чином, щоб вивідний отвір 14 співпав з вивідним отвором - 6 (фіг. 9), муфта - 17 вклалося б в механізм з'єднання - 10 муфти - 9, 10,0 мл шприц з розчином новокаїну з'єднують через механізм - 18 з муфтою катетера - 17, вибране місце пункції на 1,0-1,5 см нижче ключиці, на межі внутрішньої та середньої її третини, проводять інфільтративну анестезію тканин, провідником проколюють шкіру та проводять під ключицею над першим ребром у напрямку грудинно-ключичного зчленування, по ходу провідника впорскують розчин новокаїну, на глибині 3,0-6,0 см відчувається опір фасції, відтягують поршень шприца, поява крові свідчить про попадання в просвіт вени, виводять муфту катетера 17 із муфти провідника - 9 виводять проксимальну частину катетера з провідника через розширену щілину - 8 (фіг. 10) та налаштовують звуження фрагмента тонкостінної трубки - 15 катетера, виступ звуження тонкостінної трубки - 16 катетера до щілини - 7 (фіг. 10) трохи піднімають проксимальний кінець звуження відносно дна каналу на 30° та вводять в щілину провідного пристрою, просуваючи катетер на необхідну довжину катетера, утримуючи катетер через щілину - 7, та виступ - 16 із звуження тонкостінної трубки 15 видаляють провідник катетера, катетер вставляють рельєфним фрагментом так, щоб рельєфна частина катетера захоплювала шкіру і м'які тканини, обережно від'єднують шприц, закриваючи муфту катетера пальцем та приєднують системи тривалих вливань та проводять фіксацію катетера одним із відомих методів. Суть корисної моделі пояснюють креслення. Фіг. 1. Провідник рельєфного підключичного катетера з мітками. Фіг. 2. Вигляд А фіг. 1. Фіг. 3. Зріз фіг. 1 по штрих-лінії О-О1. Фіг. 4. Вигляд В фіг. 2. Фіг. 5. Рельєфний підключичний катетер. Фіг. 6. Зріз фіг. 5 по штрих-лінії О2-О3. Фіг. 7. Зріз фіг. 5 по штрих-лінії О4-О5. Фіг. 8. Вигляд С фіг. 5. Фіг. 9. Монтаж провідного пристрою. Фіг. 10. Виведення провідного пристрою. На фіг. 1 - Тонкостінна трубка - 1, канал - 2, заокруглений зовнішній еліпсоподібний край скошеного зрізу - 3, заокруглений внутрішній еліпсоподібний край скошеного зрізу - 4, загострення у вигляді скошеного зрізу та конусоподібного пристрою під кутом - 5, вивідний отвір - 6, щілина - 7, розширена щілина - 8, муфта - 9, механізм з'єднання - 10, мітки -11, О-О1 штрих-лінія зрізу. 1 UA 114425 U 5 10 15 20 25 30 35 40 На фіг. 2 - Вигляд А фіг. 1. Тонкостінна трубка - 1, канал - 2, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 5, вивідний отвір - 6, щілина - 7, розширена щілина - 8, муфта - 9, механізм з'єднання - 10, мітки - 11. На фіг. 3 - Зріз фіг. 1 по штрих-лінії О-О1. Тонкостінна трубка - 1, канал - 2, загострення у вигляді скошеного зрізу та конусоподібного пристрою під кутом - 5, вивідний отвір - 6, щілина - 7, розширена щілина - 8, муфта - 9, механізм з'єднання - 10. На фіг. 4 - Вигляд В фіг. 2. Канал - 2, муфта - 9, механізм з'єднання 10. На фіг. 5 - Тонкостінна трубка - 12, канал - 13, вивідний отвір - 14, звуження тонкостінної трубки - 15, виступ звуження тонкостінної трубки - 16, муфта - 17, механізм з'єднання - 18, рельєфний середній фрагмент катетера - 19, О2-О3 - штрих-лінія зрізу рельєфного середнього фрагменту катетера - 19, О4-O5 - штрих-лінія зрізу звуженої тонкостінної трубки - 15. На фіг. 6 - Зріз фіг. 5 по штрих-лінії О2-О3. Канал - 2, рельєфний середній фрагмент катетера - 19. На фіг. 7 - Зріз фіг. 5 по штрих-лінії О4-O5.Тонкостінна трубка - 12, канал - 13, звуження тонкостінної трубки - 15, виступ звуження тонкостінної трубки - 16. На фіг. 8 - Вигляд С фіг. 5. Тонкостінна трубка - 12, канал - 13, вивідний отвір - 14, виступ звуження тонкостінної трубки - 16, муфта - 17, механізм з'єднання - 18, рельєфний середній фрагмент катетера - 19. На фіг. 9 - Тонкостінна трубка провідника з мітками - 1, канал - 2, загострення у вигляді скошеного зрізу та конусоподібного провідника з мітками під кутом - 5, вивідний отвір провідника з мітками - 6, щілина провідника з мітками - 7, розширена щілина провідника з мітками - 8, муфта провідника з мітками - 9, мітки - 11, тонкостінна трубка рельєфного підключичного катетера - 12, канал рельєфного підключичного катетера 13, вивідний отвір рельєфного підключичного катетера - 14, виступ звуження тонкостінної трубки рельєфного підключичного катетера - 16, муфта рельєфного підключичного катетера - 17, механізм з'єднання рельєфного підключичного катетера - 18. На фіг. 10 - Тонкостінна трубка провідника з мітками 1, канал - 2, загострення у вигляді скошеного зрізу та конусоподібного провідника з мітками під кутом - 5, вивідний отвір провідника з мітками - 6, щілина провідника з мітками - 7, розширена щілина провідника з мітками - 8, муфта провідника з мітками - 9, мітки - 11, тонкостінна трубка рельєфного підключичного катетера - 12, канал рельєфного підключичного катетера - 13, вивідний отвір рельєфного підключичного катетера - 14, виступ звуження тонкостінної трубки рельєфного підключичного катетера - 16, муфта рельєфного підключичного катетера - 17, механізм з'єднання рельєфного підключичного катетера - 18. Використовуючи пропонований провідник рельєфного підключичного катетера з мітками, досягається зниження травмування при проведенні венепункції та катетеризації підключичної вени, зменшення кількості маніпулятивних дій, зменшення часу їх проведення та стабільна фіксація катетера. Джерела інформації: 1. Ковальчук Л.Я., Гнатів В.В., Бех М.Д., Панасюк А.М. Анестезіологія, реанімація та інтенсивна терапія невідкладних станів - Тернопіль: Укрмедкнига, 2003.- С. 129-130. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Провідник рельєфного підключичного катетера з мітками, що містить тонкостінну трубку, концентричний канал, дистальний гострий кінець має скошену заточку, проксимальний містить муфту, довжина голки 8-10 см, який відрізняється тим, що містить щілину трубки на зовнішній поверхні мітки, гострий кінець має заточення конусоподібної форми, вивідний еліптичний отвір каналу має заокруглені краї. 2 UA 114425 U 3 UA 114425 U 4 UA 114425 U 5 UA 114425 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
