Рельєфний підключичний катетер

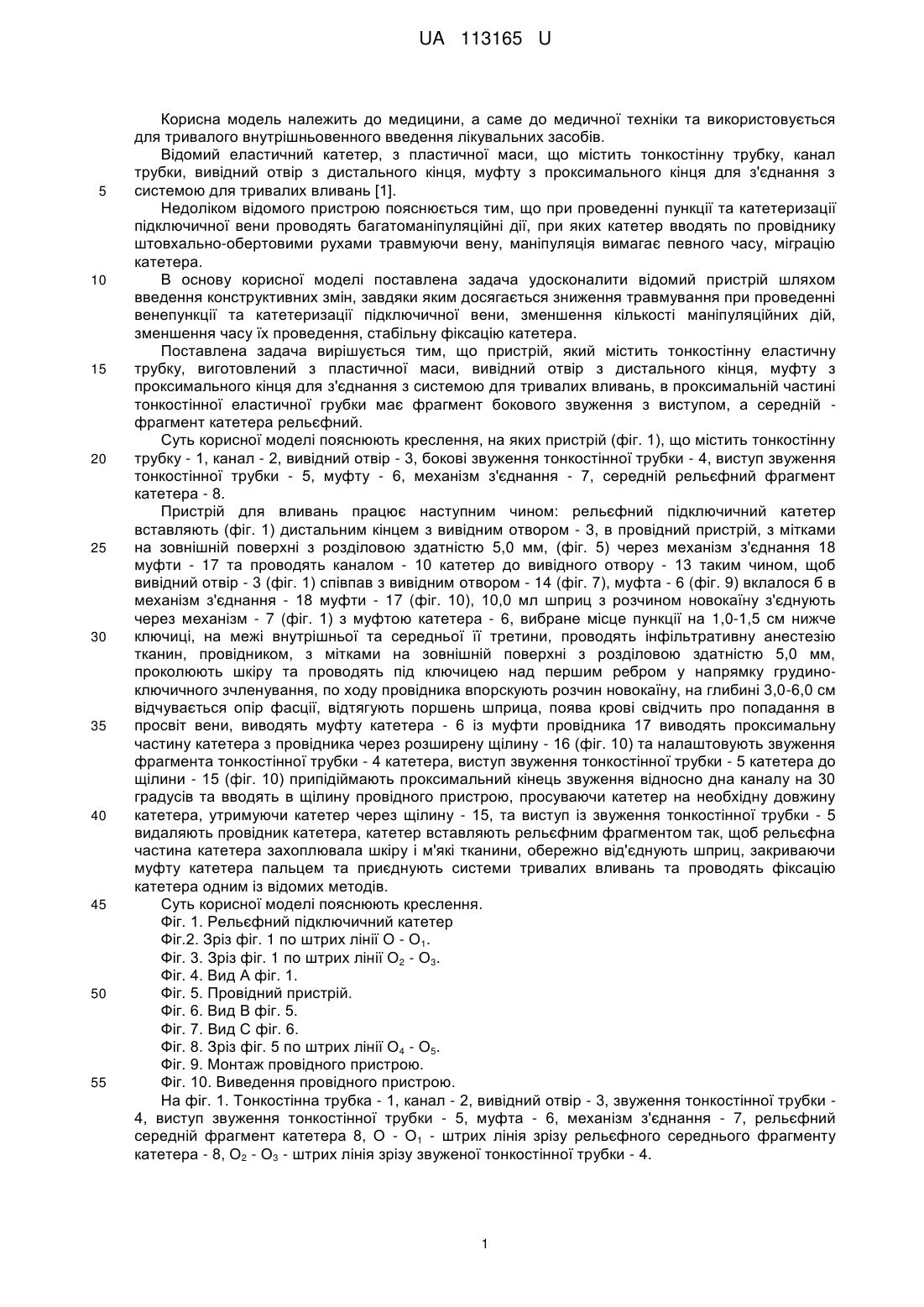

Реферат: UA 113165 U UA 113165 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки та використовується для тривалого внутрішньовенного введення лікувальних засобів. Відомий еластичний катетер, з пластичної маси, що містить тонкостінну трубку, канал трубки, вивідний отвір з дистального кінця, муфту з проксимального кінця для з'єднання з системою для тривалих вливань [1]. Недоліком відомого пристрою пояснюється тим, що при проведенні пункції та катетеризації підключичної вени проводять багатоманіпуляційні дії, при яких катетер вводять по провіднику штовхально-обертовими рухами травмуючи вену, маніпуляція вимагає певного часу, міграцію катетера. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом введення конструктивних змін, завдяки яким досягається зниження травмування при проведенні венепункції та катетеризації підключичної вени, зменшення кількості маніпуляційних дій, зменшення часу їх проведення, стабільну фіксацію катетера. Поставлена задача вирішується тим, що пристрій, який містить тонкостінну еластичну трубку, виготовлений з пластичної маси, вивідний отвір з дистального кінця, муфту з проксимального кінця для з'єднання з системою для тривалих вливань, в проксимальній частині тонкостінної еластичної грубки має фрагмент бокового звуження з виступом, а середній фрагмент катетера рельєфний. Суть корисної моделі пояснюють креслення, на яких пристрій (фіг. 1), що містить тонкостінну трубку - 1, канал - 2, вивідний отвір - 3, бокові звуження тонкостінної трубки - 4, виступ звуження тонкостінної трубки - 5, муфту - 6, механізм з'єднання - 7, середній рельєфний фрагмент катетера - 8. Пристрій для вливань працює наступним чином: рельєфний підключичний катетер вставляють (фіг. 1) дистальним кінцем з вивідним отвором - 3, в провідний пристрій, з мітками на зовнішній поверхні з розділовою здатністю 5,0 мм, (фіг. 5) через механізм з'єднання 18 муфти - 17 та проводять каналом - 10 катетер до вивідного отвору - 13 таким чином, щоб вивідний отвір - 3 (фіг. 1) співпав з вивідним отвором - 14 (фіг. 7), муфта - 6 (фіг. 9) вклалося б в механізм з'єднання - 18 муфти - 17 (фіг. 10), 10,0 мл шприц з розчином новокаїну з'єднують через механізм - 7 (фіг. 1) з муфтою катетера - 6, вибране місце пункції на 1,0-1,5 см нижче ключиці, на межі внутрішньої та середньої її третини, проводять інфільтративну анестезію тканин, провідником, з мітками на зовнішній поверхні з розділовою здатністю 5,0 мм, проколюють шкіру та проводять під ключицею над першим ребром у напрямку грудиноключичного зчленування, по ходу провідника впорскують розчин новокаїну, на глибині 3,0-6,0 см відчувається опір фасції, відтягують поршень шприца, поява крові свідчить про попадання в просвіт вени, виводять муфту катетера - 6 із муфти провідника 17 виводять проксимальну частину катетера з провідника через розширену щілину - 16 (фіг. 10) та налаштовують звуження фрагмента тонкостінної трубки - 4 катетера, виступ звуження тонкостінної трубки - 5 катетера до щілини - 15 (фіг. 10) припідіймають проксимальний кінець звуження відносно дна каналу на 30 градусів та вводять в щілину провідного пристрою, просуваючи катетер на необхідну довжину катетера, утримуючи катетер через щілину - 15, та виступ із звуження тонкостінної трубки - 5 видаляють провідник катетера, катетер вставляють рельєфним фрагментом так, щоб рельєфна частина катетера захоплювала шкіру і м'які тканини, обережно від'єднують шприц, закриваючи муфту катетера пальцем та приєднують системи тривалих вливань та проводять фіксацію катетера одним із відомих методів. Суть корисної моделі пояснюють креслення. Фіг. 1. Рельєфний підключичний катетер Фіг.2. Зріз фіг. 1 по штрих лінії О - О1. Фіг. 3. Зріз фіг. 1 по штрих лінії О2 - О3. Фіг. 4. Вид А фіг. 1. Фіг. 5. Провідний пристрій. Фіг. 6. Вид В фіг. 5. Фіг. 7. Вид С фіг. 6. Фіг. 8. Зріз фіг. 5 по штрих лінії О4 - О5. Фіг. 9. Монтаж провідного пристрою. Фіг. 10. Виведення провідного пристрою. На фіг. 1. Тонкостінна трубка - 1, канал - 2, вивідний отвір - 3, звуження тонкостінної трубки 4, виступ звуження тонкостінної трубки - 5, муфта - 6, механізм з'єднання - 7, рельєфний середній фрагмент катетера 8, О - О1 - штрих лінія зрізу рельєфного середнього фрагменту катетера - 8, О2 - О3 - штрих лінія зрізу звуженої тонкостінної трубки - 4. 1 UA 113165 U На фіг. 2. Зріз фіг. 1 по штрих лінії О - О1. Рельєфний середній фрагмент катетера - 8, канал - 2. 5 10 15 20 25 30 35 40 На фіг. 3. Зріз фіг. 1 по штрих лінії О 2 - О3.Тонкостінна трубка - 1, канал - 2, звуження тонкостінної трубки - 4. виступ звуження тонкостінної трубки - 5. На фіг. 4. Вид А фіг. 1. Тонкостінна трубка - 1, канал - 2, вивідний отвір - 3, виступ звуження тонкостінної трубки - 5, муфта - 6, механізм з'єднання - 7, рельєфний середній фрагмент катетера - 8. На фіг. 5. Тонкостінна трубка - 9, канал - 10, заокруглений зовнішній еліптично подібний край скошеного зрізу - 11, заокруглений внутрішній еліптично подібний край скошеного зрізу - 12, загострення у вигляді скошеного зрізу та конусоподібного пристрою під кутом - 13, вивідний отвір - 14, щілина - 15, розширена щілина - 16, муфта - 17, механізм з'єднання - 18, мітки - 19, О4 - О5 - штрих лінія зрізу. На фіг. 6. Вид В фіг. 5. Тонкостінна грубка - 9, канал - 10, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 13, вивідний отвір - 14, щілина - 15, розширена щілина - 16, муфта - 17, механізм з'єднання - 18, мітки - 19. На фіг. 7. Вид С фіг. 6. Канал - 10, муфта - 17, механізм з'єднання - 18. На фіг. 8. Зріз фіг. 5 по штрих лінії О4 - О5. Тонкостінна трубка - 9, канал - 10, загострення у вигляді скошеного зрізу та конусоподібного пристрою під кутом - 13, вивідний отвір - 14, щілина 15, розширена щілина - 16, муфта - 17, механізм з'єднання - 18. На фіг. 9. Тонкостінна трубка рельєфного підключичного катетера - 1, канал рельєфного підключичного катетера - 2, вивідний отвір рельєфного підключичного катетера - 3, виступ звуження тонкостінної трубки рельєфного підключичного катетера - 5, муфта рельєфного підключичного катетера - 6, механізм з'єднання рельєфного підключичного катетера - 7, тонкостінна грубка провідника з мітками - 9, канал провідника з мітками - 10, загострення у вигляді скошеного зрізу та конусоподібного пристрою під кутом провідника з мітками - 13, вивідний отвір провідника з мітками - 14, щілина провідника з мітками - 15, розширена щілина провідника з мітками - 16, муфта провідника з мітками - 17. На фіг. 10. Тонкостінна трубка рельєфного підключичного катетера - 1, канал рельєфного підключичного катетера - 2, вивідний отвір рельєфного підключичного катетера - 3, виступ звуження тонкостінної трубки рельєфного підключичного катетера - 5, муфта рельєфного підключичного катетера - 6, механізм з'єднання рельєфного підключичного катетера - 7, тонкостінна трубка провідника з мітками - 9, канал провідника з мітками - 10, загострення у вигляді скошеного зрізу та конусоподібного пристрою під кутом провідника з мітками - 13, вивідний отвір провідника з мітками - 14, щілина провідника з мітками - 15, розширена щілина провідника з мітками - 16, муфта провідника з мітками - 17. механізм з'єднання провідника з мітками - 18. Використовуючи пропонований рельєфний підключичний катетер досягається зниження травмування при венепункції та катетеризації підключичної вени, зменшення кількості маніпуляційних дій, зменшення часу їх проведення, стабільну фіксацію катетера. Джерело інформації: 1. Ковальчук Л.Я., Гнатів В.В., Бех М.Д., Панасюк А.М. "Анестезіологія, реанімація та інтенсивна терапія невідкладних станів" - Тернопіль. Укрмедкнига. 2003 р. Ст. 129-130. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Рельєфний підключичний катетер, що виготовлений з пластичної маси містить тонкостінну трубку, канал трубки, вивідний отвір з дистального кінця, муфту з проксимального кінця для з'єднання з системою для тривалих вливань, який відрізняється тим, що в центральній його частині є рельєфний фрагмент, а в проксимальній частині - фрагмент бокового звуження з виступом. 2 UA 113165 U 3 UA 113165 U 4 UA 113165 U 5 UA 113165 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
