Пристрій моніторингу риби

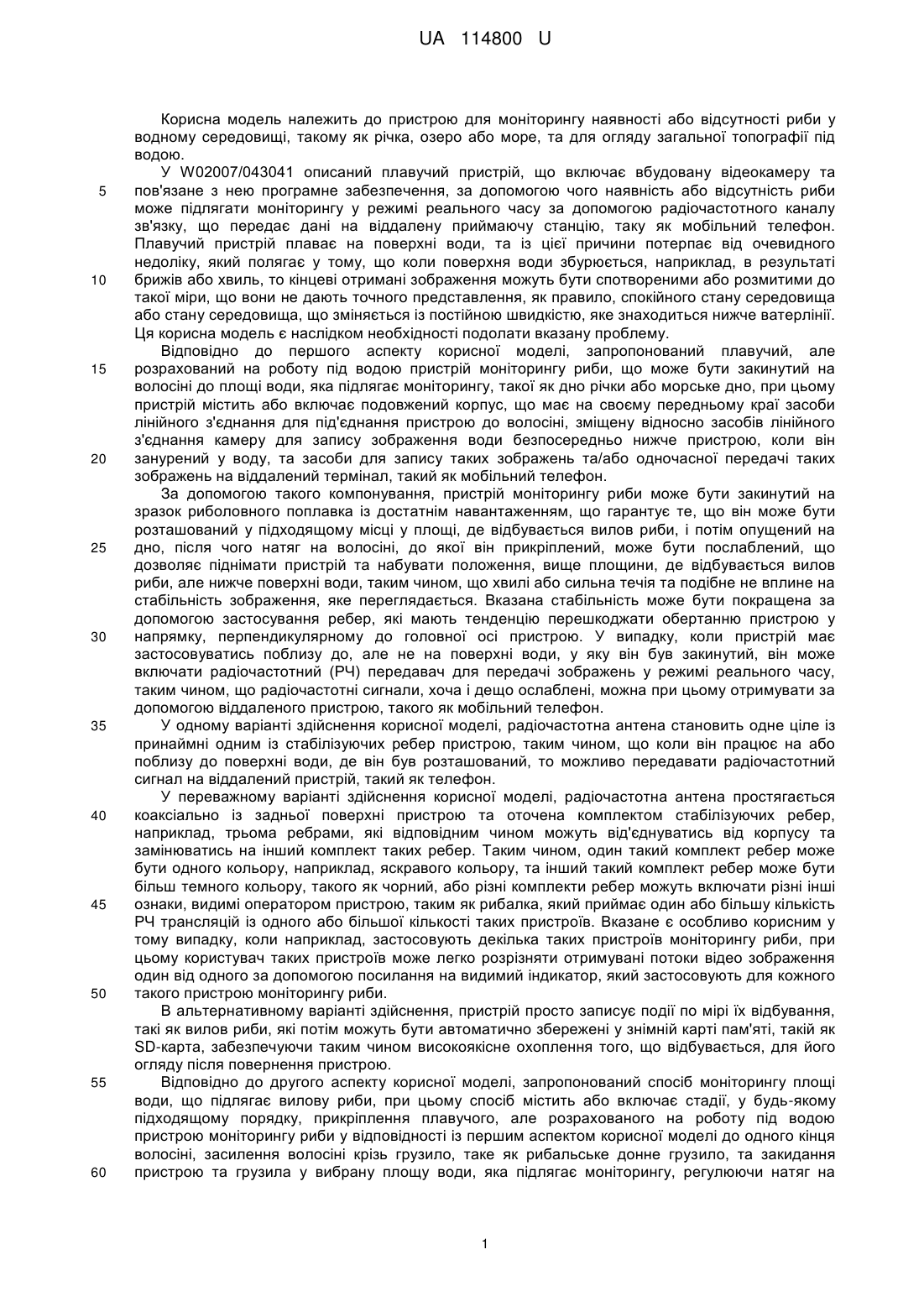

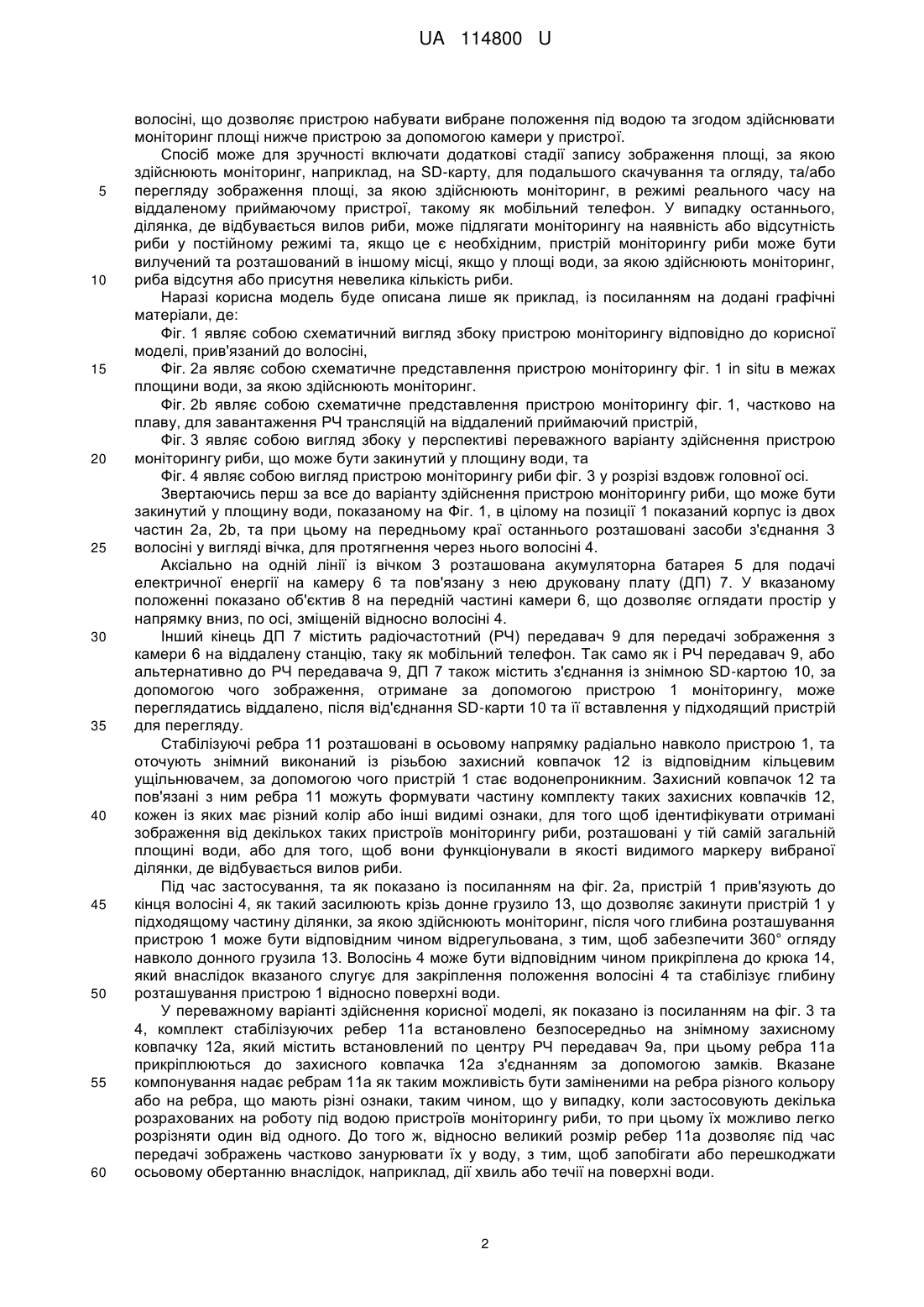

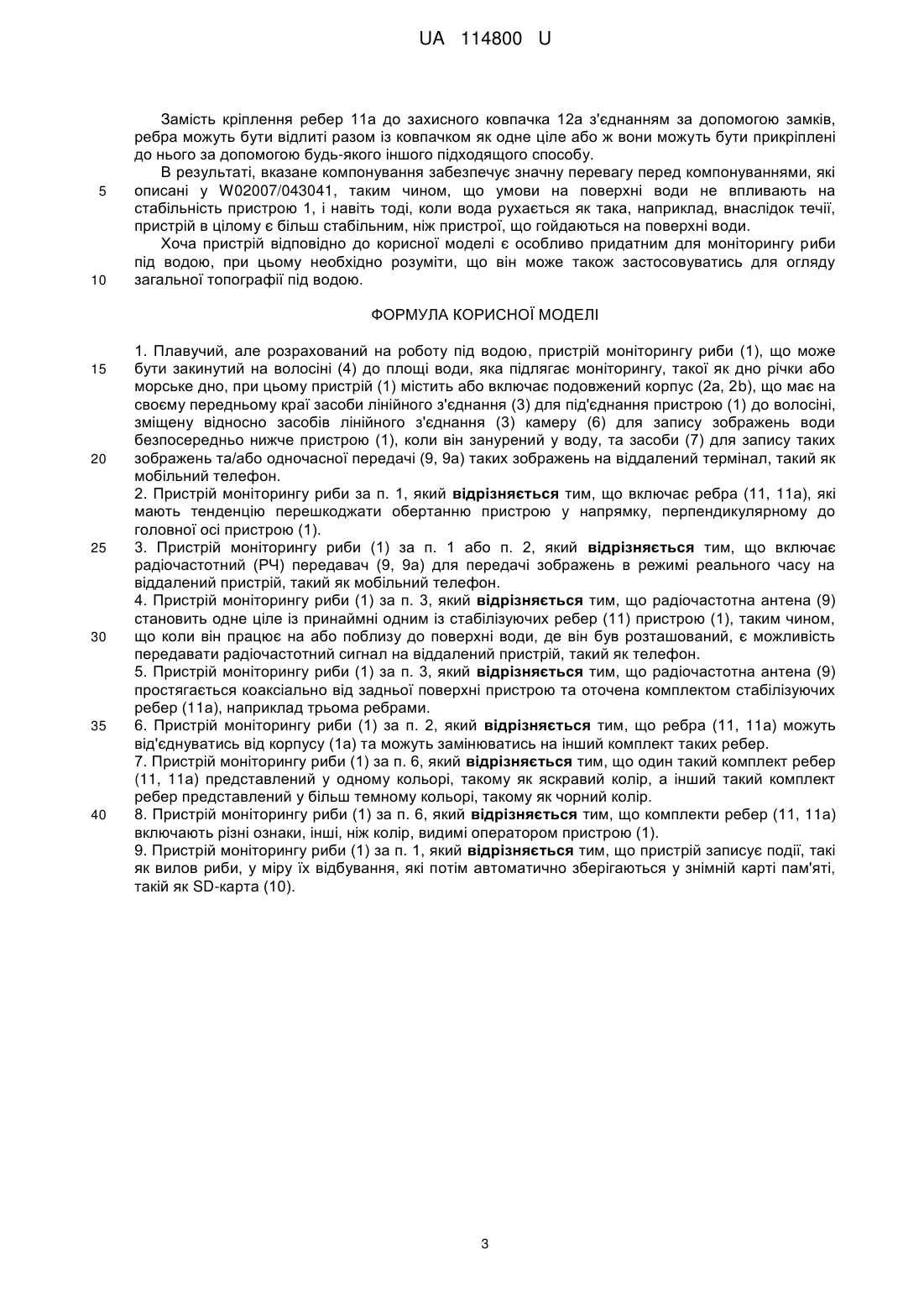

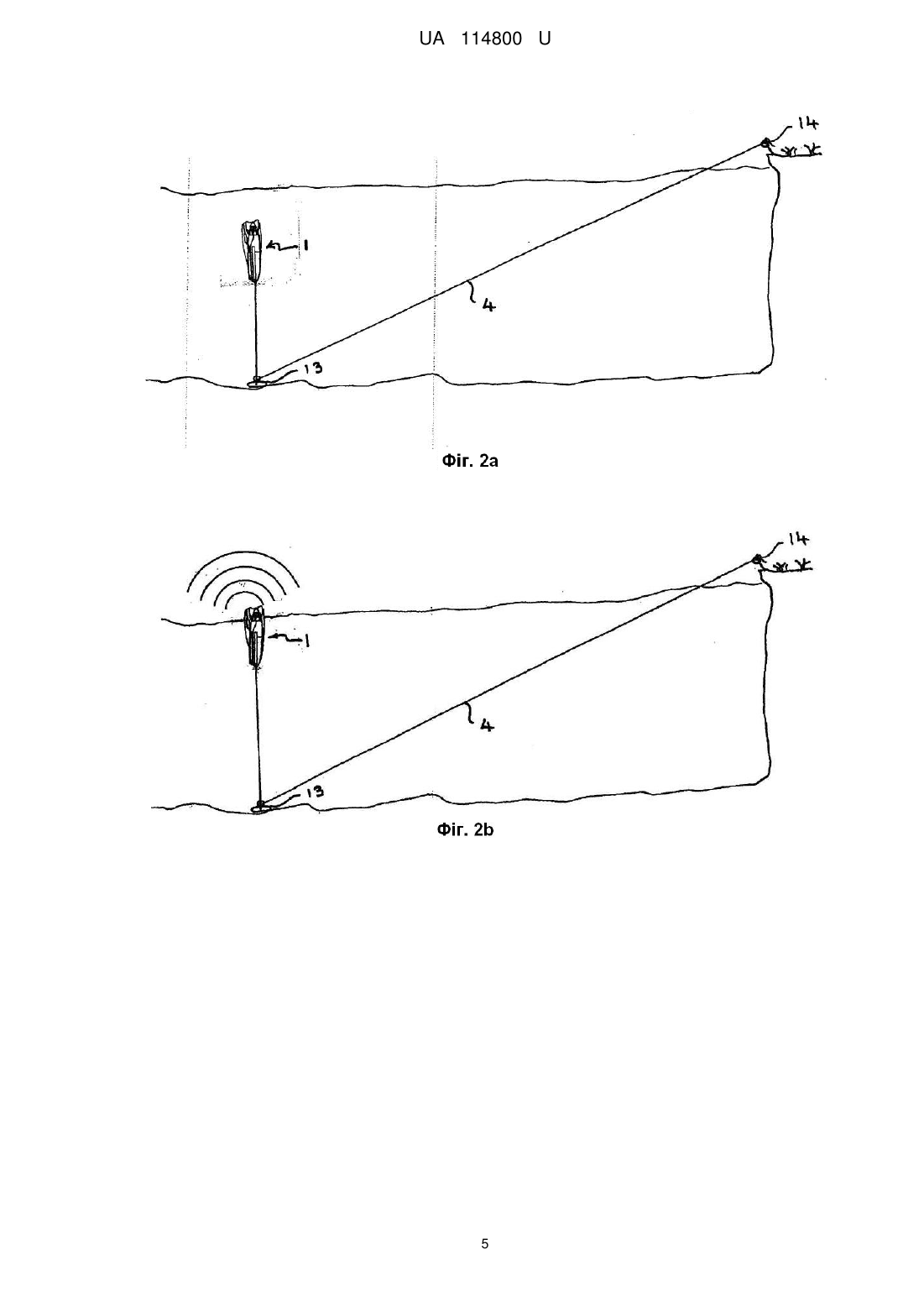

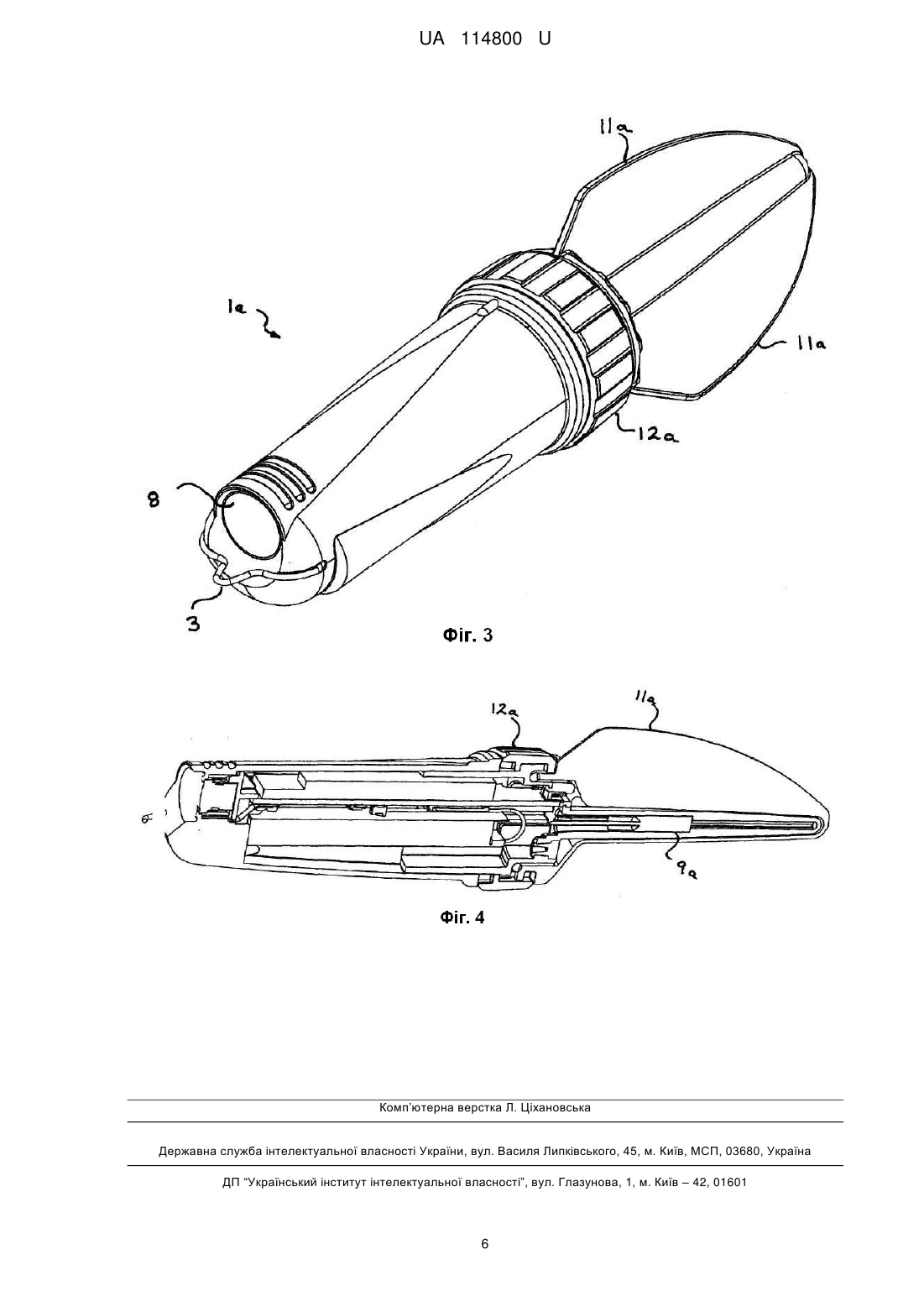

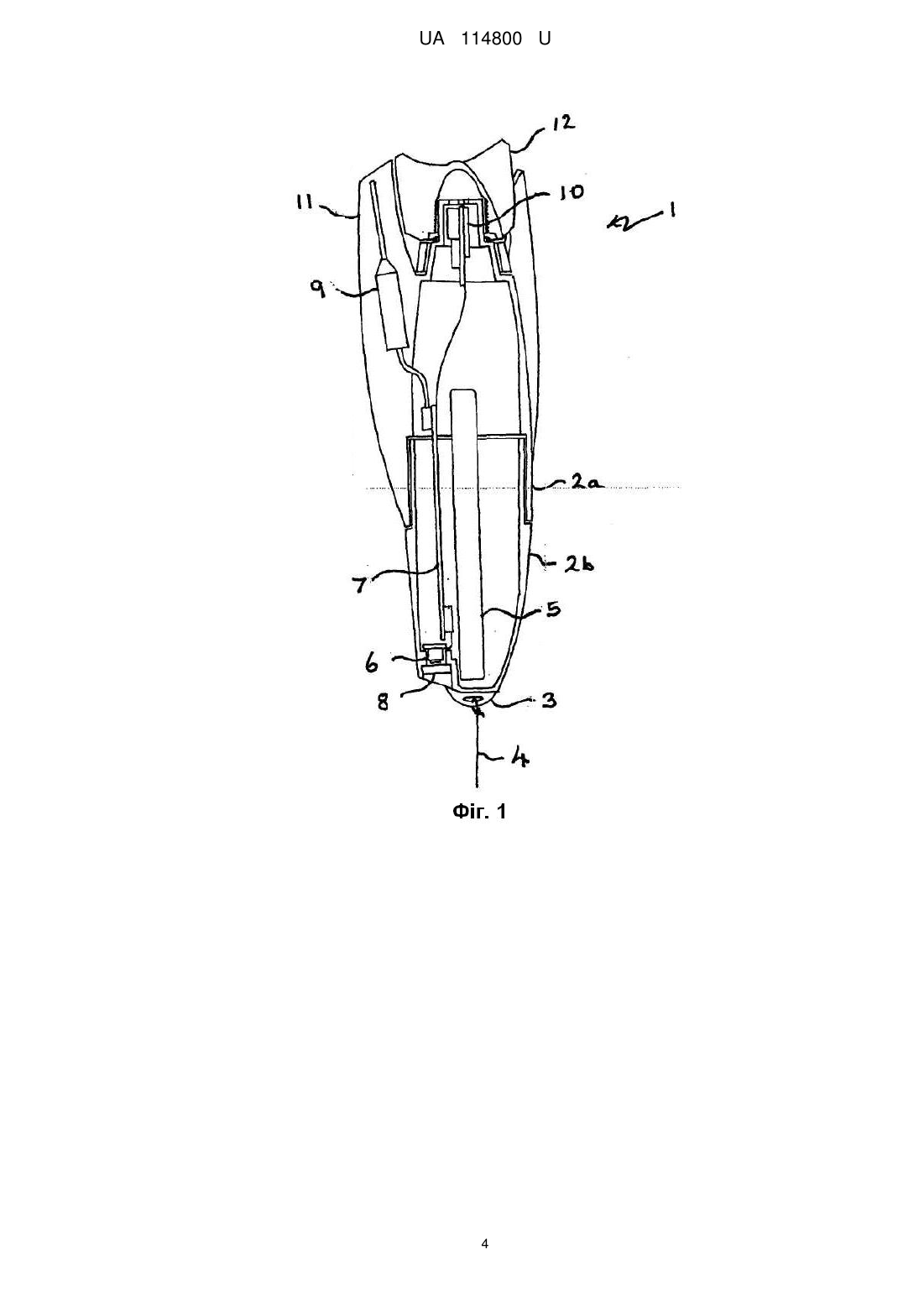

Реферат: Плавучий, але розрахований на роботу під водою пристрій моніторингу риби, що може бути закинутий на волосіні до площі води, яка підлягає моніторингу, такої як дно річки або морське дно, при цьому пристрій містить або включає подовжений корпус, що має на своєму передньому краї засоби лінійного з'єднання для під'єднання пристрою до волосіні, зміщену відносно засобів лінійного з'єднання камеру для запису зображень води безпосередньо нижче пристрою, коли він занурений у воду, та засоби для запису таких зображень та/або одночасної передачі таких зображень на віддалений термінал, такий як мобільний телефон. UA 114800 U (12) UA 114800 U UA 114800 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристрою для моніторингу наявності або відсутності риби у водному середовищі, такому як річка, озеро або море, та для огляду загальної топографії під водою. У W02007/043041 описаний плавучий пристрій, що включає вбудовану відеокамеру та пов'язане з нею програмне забезпечення, за допомогою чого наявність або відсутність риби може підлягати моніторингу у режимі реального часу за допомогою радіочастотного каналу зв'язку, що передає дані на віддалену приймаючу станцію, таку як мобільний телефон. Плавучий пристрій плаває на поверхні води, та із цієї причини потерпає від очевидного недоліку, який полягає у тому, що коли поверхня води збурюється, наприклад, в результаті брижів або хвиль, то кінцеві отримані зображення можуть бути спотвореними або розмитими до такої міри, що вони не дають точного представлення, як правило, спокійного стану середовища або стану середовища, що зміняється із постійною швидкістю, яке знаходиться нижче ватерлінії. Ця корисна модель є наслідком необхідності подолати вказану проблему. Відповідно до першого аспекту корисної моделі, запропонований плавучий, але розрахований на роботу під водою пристрій моніторингу риби, що може бути закинутий на волосіні до площі води, яка підлягає моніторингу, такої як дно річки або морське дно, при цьому пристрій містить або включає подовжений корпус, що має на своєму передньому краї засоби лінійного з'єднання для під'єднання пристрою до волосіні, зміщену відносно засобів лінійного з'єднання камеру для запису зображення води безпосередньо нижче пристрою, коли він занурений у воду, та засоби для запису таких зображень та/або одночасної передачі таких зображень на віддалений термінал, такий як мобільний телефон. За допомогою такого компонування, пристрій моніторингу риби може бути закинутий на зразок риболовного поплавка із достатнім навантаженням, що гарантує те, що він може бути розташований у підходящому місці у площі, де відбувається вилов риби, і потім опущений на дно, після чого натяг на волосіні, до якої він прикріплений, може бути послаблений, що дозволяє піднімати пристрій та набувати положення, вище площини, де відбувається вилов риби, але нижче поверхні води, таким чином, що хвилі або сильна течія та подібне не вплине на стабільність зображення, яке переглядається. Вказана стабільність може бути покращена за допомогою застосування ребер, які мають тенденцію перешкоджати обертанню пристрою у напрямку, перпендикулярному до головної осі пристрою. У випадку, коли пристрій має застосовуватись поблизу до, але не на поверхні води, у яку він був закинутий, він може включати радіочастотний (РЧ) передавач для передачі зображень у режимі реального часу, таким чином, що радіочастотні сигнали, хоча і дещо ослаблені, можна при цьому отримувати за допомогою віддаленого пристрою, такого як мобільний телефон. У одному варіанті здійснення корисної моделі, радіочастотна антена становить одне ціле із принаймні одним із стабілізуючих ребер пристрою, таким чином, що коли він працює на або поблизу до поверхні води, де він був розташований, то можливо передавати радіочастотний сигнал на віддалений пристрій, такий як телефон. У переважному варіанті здійснення корисної моделі, радіочастотна антена простягається коаксіально із задньої поверхні пристрою та оточена комплектом стабілізуючих ребер, наприклад, трьома ребрами, які відповідним чином можуть від'єднуватись від корпусу та замінюватись на інший комплект таких ребер. Таким чином, один такий комплект ребер може бути одного кольору, наприклад, яскравого кольору, та інший такий комплект ребер може бути більш темного кольору, такого як чорний, або різні комплекти ребер можуть включати різні інші ознаки, видимі оператором пристрою, таким як рибалка, який приймає один або більшу кількість РЧ трансляцій із одного або більшої кількості таких пристроїв. Вказане є особливо корисним у тому випадку, коли наприклад, застосовують декілька таких пристроїв моніторингу риби, при цьому користувач таких пристроїв може легко розрізняти отримувані потоки відео зображення один від одного за допомогою посилання на видимий індикатор, який застосовують для кожного такого пристрою моніторингу риби. В альтернативному варіанті здійснення, пристрій просто записує події по мірі їх відбування, такі як вилов риби, які потім можуть бути автоматично збережені у знімній карті пам'яті, такій як SD-карта, забезпечуючи таким чином високоякісне охоплення того, що відбувається, для його огляду після повернення пристрою. Відповідно до другого аспекту корисної моделі, запропонований спосіб моніторингу площі води, що підлягає вилову риби, при цьому спосіб містить або включає стадії, у будь-якому підходящому порядку, прикріплення плавучого, але розрахованого на роботу під водою пристрою моніторингу риби у відповідності із першим аспектом корисної моделі до одного кінця волосіні, засилення волосіні крізь грузило, таке як рибальське донне грузило, та закидання пристрою та грузила у вибрану площу води, яка підлягає моніторингу, регулюючи натяг на 1 UA 114800 U 5 10 15 20 25 30 35 40 45 50 55 60 волосіні, що дозволяє пристрою набувати вибране положення під водою та згодом здійснювати моніторинг площі нижче пристрою за допомогою камери у пристрої. Спосіб може для зручності включати додаткові стадії запису зображення площі, за якою здійснюють моніторинг, наприклад, на SD-карту, для подальшого скачування та огляду, та/або перегляду зображення площі, за якою здійснюють моніторинг, в режимі реального часу на віддаленому приймаючому пристрої, такому як мобільний телефон. У випадку останнього, ділянка, де відбувається вилов риби, може підлягати моніторингу на наявність або відсутність риби у постійному режимі та, якщо це є необхідним, пристрій моніторингу риби може бути вилучений та розташований в іншому місці, якщо у площі води, за якою здійснюють моніторинг, риба відсутня або присутня невелика кількість риби. Наразі корисна модель буде описана лише як приклад, із посиланням на додані графічні матеріали, де: Фіг. 1 являє собою схематичний вигляд збоку пристрою моніторингу відповідно до корисної моделі, прив'язаний до волосіні, Фіг. 2а являє собою схематичне представлення пристрою моніторингу фіг. 1 in situ в межах площини води, за якою здійснюють моніторинг. Фіг. 2b являє собою схематичне представлення пристрою моніторингу фіг. 1, частково на плаву, для завантаження РЧ трансляцій на віддалений приймаючий пристрій, Фіг. 3 являє собою вигляд збоку у перспективі переважного варіанту здійснення пристрою моніторингу риби, що може бути закинутий у площину води, та Фіг. 4 являє собою вигляд пристрою моніторингу риби фіг. 3 у розрізі вздовж головної осі. Звертаючись перш за все до варіанту здійснення пристрою моніторингу риби, що може бути закинутий у площину води, показаному на Фіг. 1, в цілому на позиції 1 показаний корпус із двох частин 2а, 2b, та при цьому на передньому краї останнього розташовані засоби з'єднання 3 волосіні у вигляді вічка, для протягнення через нього волосіні 4. Аксіально на одній лінії із вічком 3 розташована акумуляторна батарея 5 для подачі електричної енергії на камеру 6 та пов'язану з нею друковану плату (ДП) 7. У вказаному положенні показано об'єктив 8 на передній частині камери 6, що дозволяє оглядати простір у напрямку вниз, по осі, зміщеній відносно волосіні 4. Інший кінець ДП 7 містить радіочастотний (РЧ) передавач 9 для передачі зображення з камери 6 на віддалену станцію, таку як мобільний телефон. Так само як і РЧ передавач 9, або альтернативно до РЧ передавача 9, ДП 7 також містить з'єднання із знімною SD-картою 10, за допомогою чого зображення, отримане за допомогою пристрою 1 моніторингу, може переглядатись віддалено, після від'єднання SD-карти 10 та її вставлення у підходящий пристрій для перегляду. Стабілізуючі ребра 11 розташовані в осьовому напрямку радіально навколо пристрою 1, та оточують знімний виконаний із різьбою захисний ковпачок 12 із відповідним кільцевим ущільнювачем, за допомогою чого пристрій 1 стає водонепроникним. Захисний ковпачок 12 та пов'язані з ним ребра 11 можуть формувати частину комплекту таких захисних ковпачків 12, кожен із яких має різний колір або інші видимі ознаки, для того щоб ідентифікувати отримані зображення від декількох таких пристроїв моніторингу риби, розташовані у тій самій загальній площині води, або для того, щоб вони функціонували в якості видимого маркеру вибраної ділянки, де відбувається вилов риби. Під час застосування, та як показано із посиланням на фіг. 2а, пристрій 1 прив'язують до кінця волосіні 4, як такий засилюють крізь донне грузило 13, що дозволяє закинути пристрій 1 у підходящому частину ділянки, за якою здійснюють моніторинг, після чого глибина розташування пристрою 1 може бути відповідним чином відрегульована, з тим, щоб забезпечити 360° огляду навколо донного грузила 13. Волосінь 4 може бути відповідним чином прикріплена до крюка 14, який внаслідок вказаного слугує для закріплення положення волосіні 4 та стабілізує глибину розташування пристрою 1 відносно поверхні води. У переважному варіанті здійснення корисної моделі, як показано із посиланням на фіг. 3 та 4, комплект стабілізуючих ребер 11а встановлено безпосередньо на знімному захисному ковпачку 12а, який містить встановлений по центру РЧ передавач 9а, при цьому ребра 11а прикріплюються до захисного ковпачка 12а з'єднанням за допомогою замків. Вказане компонування надає ребрам 11а як таким можливість бути заміненими на ребра різного кольору або на ребра, що мають різні ознаки, таким чином, що у випадку, коли застосовують декілька розрахованих на роботу під водою пристроїв моніторингу риби, то при цьому їх можливо легко розрізняти один від одного. До того ж, відносно великий розмір ребер 11а дозволяє під час передачі зображень частково занурювати їх у воду, з тим, щоб запобігати або перешкоджати осьовому обертанню внаслідок, наприклад, дії хвиль або течії на поверхні води. 2 UA 114800 U 5 10 Замість кріплення ребер 11а до захисного ковпачка 12а з'єднанням за допомогою замків, ребра можуть бути відлиті разом із ковпачком як одне ціле або ж вони можуть бути прикріплені до нього за допомогою будь-якого іншого підходящого способу. В результаті, вказане компонування забезпечує значну перевагу перед компонуваннями, які описані у W02007/043041, таким чином, що умови на поверхні води не впливають на стабільність пристрою 1, і навіть тоді, коли вода рухається як така, наприклад, внаслідок течії, пристрій в цілому є більш стабільним, ніж пристрої, що гойдаються на поверхні води. Хоча пристрій відповідно до корисної моделі є особливо придатним для моніторингу риби під водою, при цьому необхідно розуміти, що він може також застосовуватись для огляду загальної топографії під водою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 1. Плавучий, але розрахований на роботу під водою, пристрій моніторингу риби (1), що може бути закинутий на волосіні (4) до площі води, яка підлягає моніторингу, такої як дно річки або морське дно, при цьому пристрій (1) містить або включає подовжений корпус (2а, 2b), що має на своєму передньому краї засоби лінійного з'єднання (3) для під'єднання пристрою (1) до волосіні, зміщену відносно засобів лінійного з'єднання (3) камеру (6) для запису зображень води безпосередньо нижче пристрою (1), коли він занурений у воду, та засоби (7) для запису таких зображень та/або одночасної передачі (9, 9а) таких зображень на віддалений термінал, такий як мобільний телефон. 2. Пристрій моніторингу риби за п. 1, який відрізняється тим, що включає ребра (11, 11а), які мають тенденцію перешкоджати обертанню пристрою у напрямку, перпендикулярному до головної осі пристрою (1). 3. Пристрій моніторингу риби (1) за п. 1 або п. 2, який відрізняється тим, що включає радіочастотний (РЧ) передавач (9, 9а) для передачі зображень в режимі реального часу на віддалений пристрій, такий як мобільний телефон. 4. Пристрій моніторингу риби (1) за п. 3, який відрізняється тим, що радіочастотна антена (9) становить одне ціле із принаймні одним із стабілізуючих ребер (11) пристрою (1), таким чином, що коли він працює на або поблизу до поверхні води, де він був розташований, є можливість передавати радіочастотний сигнал на віддалений пристрій, такий як телефон. 5. Пристрій моніторингу риби (1) за п. 3, який відрізняється тим, що радіочастотна антена (9) простягається коаксіально від задньої поверхні пристрою та оточена комплектом стабілізуючих ребер (11а), наприклад трьома ребрами. 6. Пристрій моніторингу риби (1) за п. 2, який відрізняється тим, що ребра (11, 11а) можуть від'єднуватись від корпусу (1а) та можуть замінюватись на інший комплект таких ребер. 7. Пристрій моніторингу риби (1) за п. 6, який відрізняється тим, що один такий комплект ребер (11, 11а) представлений у одному кольорі, такому як яскравий колір, а інший такий комплект ребер представлений у більш темному кольорі, такому як чорний колір. 8. Пристрій моніторингу риби (1) за п. 6, який відрізняється тим, що комплекти ребер (11, 11а) включають різні ознаки, інші, ніж колір, видимі оператором пристрою (1). 9. Пристрій моніторингу риби (1) за п. 1, який відрізняється тим, що пристрій записує події, такі як вилов риби, у міру їх відбування, які потім автоматично зберігаються у знімній карті пам'яті, такій як SD-карта (10). 3 UA 114800 U 4 UA 114800 U 5 UA 114800 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
