Будівельний елемент

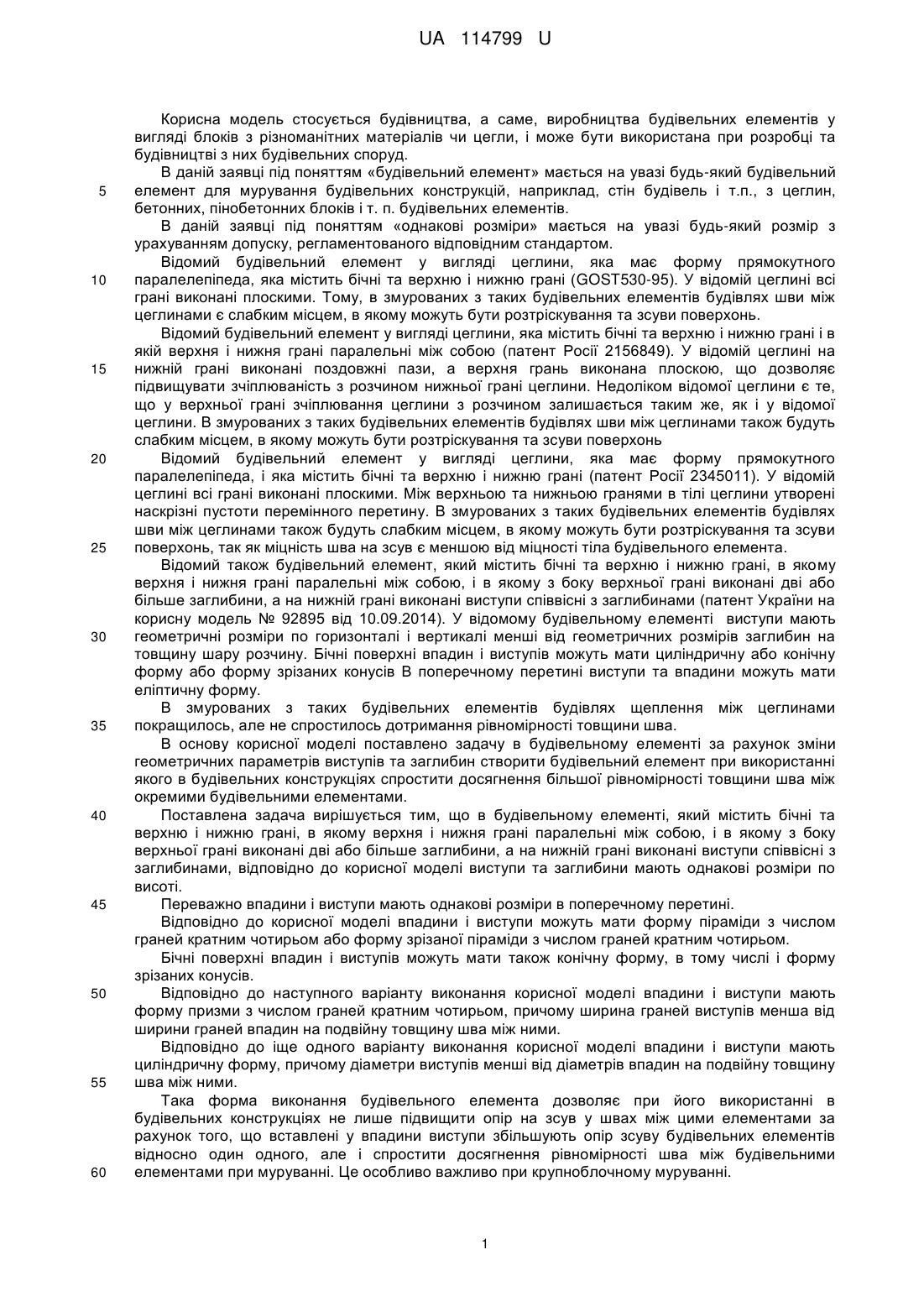

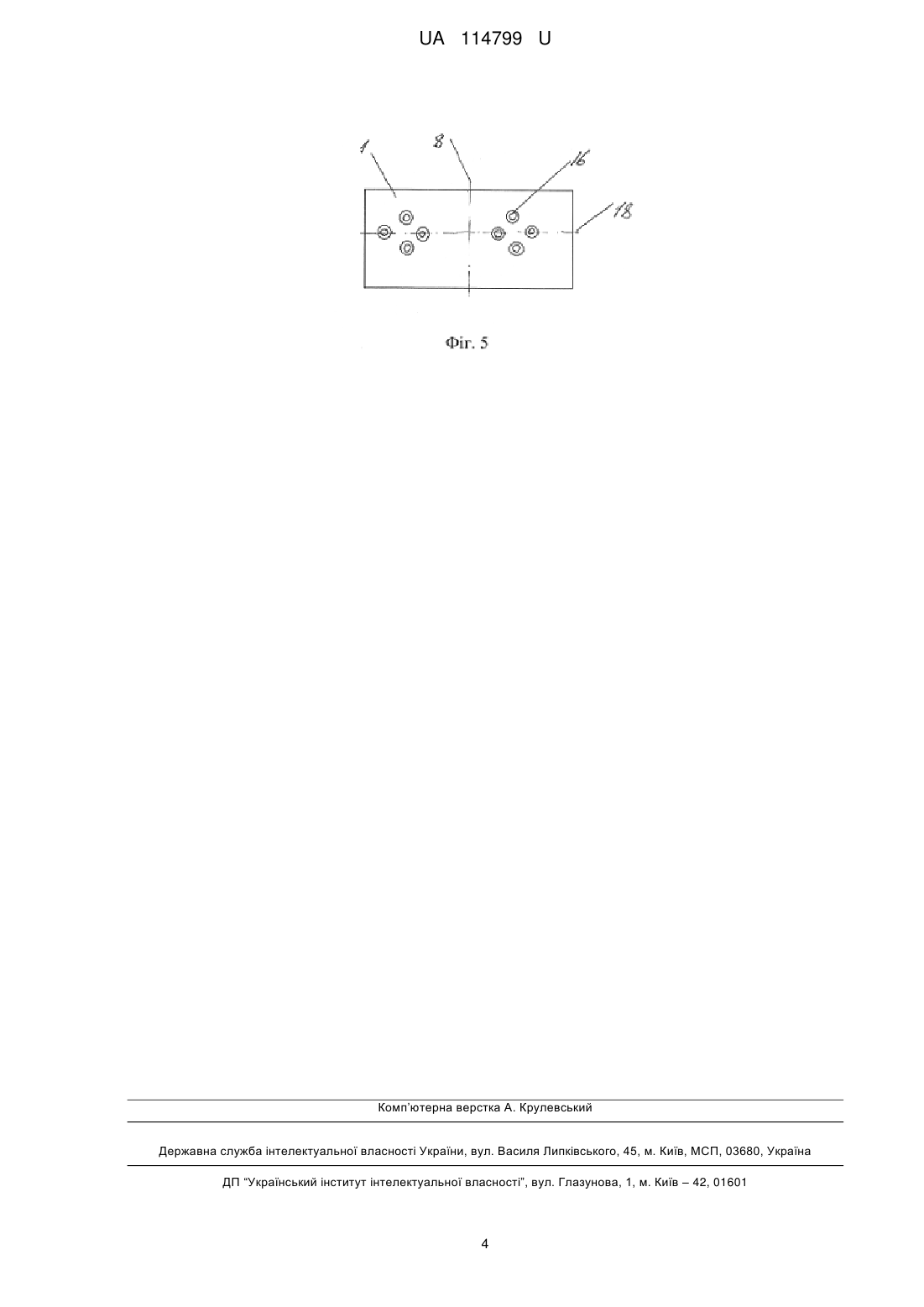

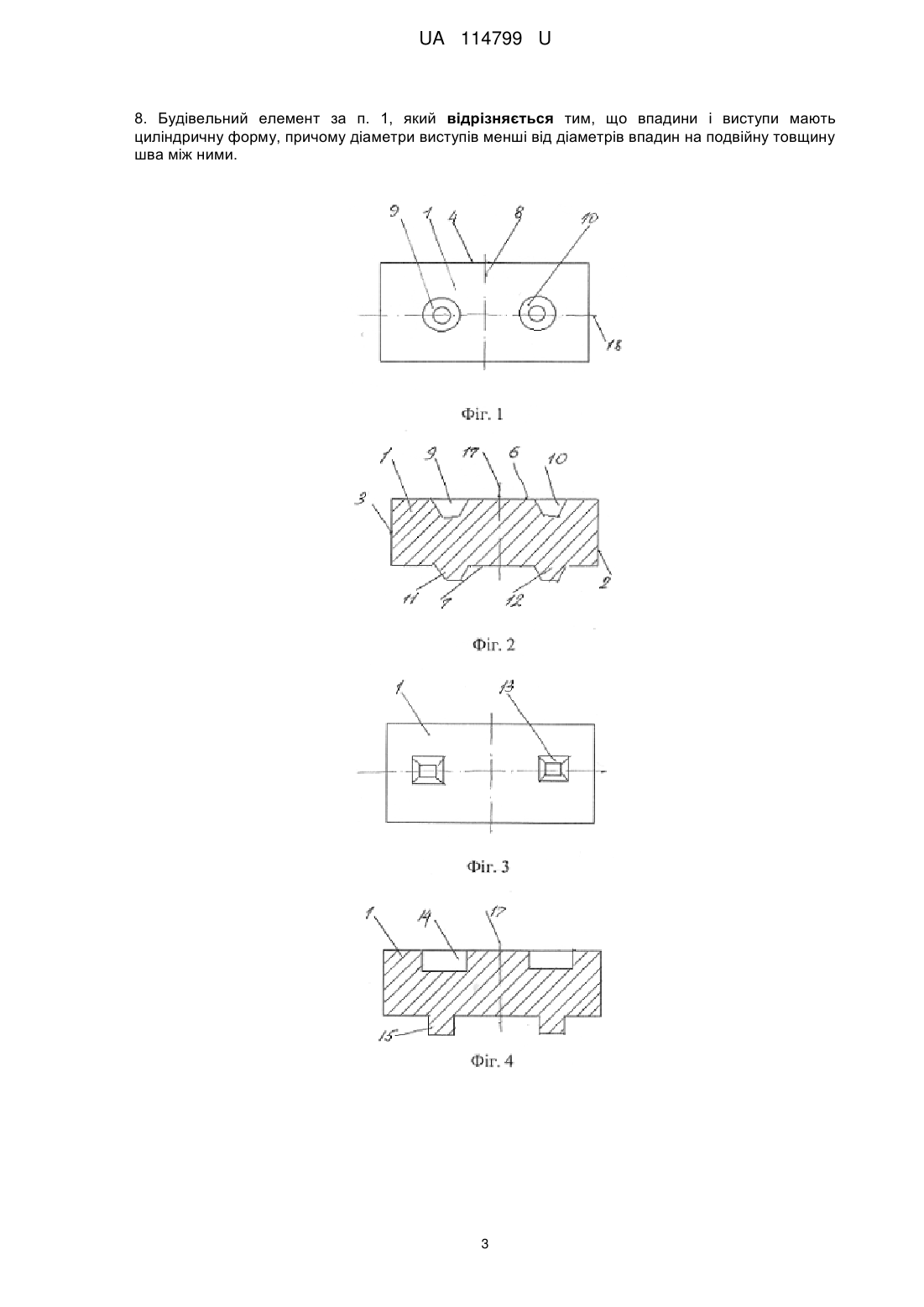

Реферат: Будівельний елемент містить бічні та верхню і нижню грані, в якому верхня і нижня грані паралельні між собою і в якому з боку верхньої грані виконані принаймні дві розташовані симетрично відносно осі симетрії будівельного елемента заглибини, а на нижній грані виконані виступи, співвісні з заглибинами. При цьому виступи та заглибини мають однакові розміри по висоті. UA 114799 U (54) БУДІВЕЛЬНИЙ ЕЛЕМЕНТ UA 114799 U UA 114799 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується будівництва, а саме, виробництва будівельних елементів у вигляді блоків з різноманітних матеріалів чи цегли, і може бути використана при розробці та будівництві з них будівельних споруд. В даній заявці під поняттям «будівельний елемент» мається на увазі будь-який будівельний елемент для мурування будівельних конструкцій, наприклад, стін будівель і т.п., з цеглин, бетонних, пінобетонних блоків і т. п. будівельних елементів. В даній заявці під поняттям «однакові розміри» мається на увазі будь-який розмір з урахуванням допуску, регламентованого відповідним стандартом. Відомий будівельний елемент у вигляді цеглини, яка має форму прямокутного паралелепіпеда, яка містить бічні та верхню і нижню грані (GOST530-95). У відомій цеглині всі грані виконані плоскими. Тому, в змурованих з таких будівельних елементів будівлях шви між цеглинами є слабким місцем, в якому можуть бути розтріскування та зсуви поверхонь. Відомий будівельний елемент у вигляді цеглини, яка містить бічні та верхню і нижню грані і в якій верхня і нижня грані паралельні між собою (патент Росії 2156849). У відомій цеглині на нижній грані виконані поздовжні пази, а верхня грань виконана плоскою, що дозволяє підвищувати зчіплюваність з розчином нижньої грані цеглини. Недоліком відомої цеглини є те, що у верхньої грані зчіплювання цеглини з розчином залишається таким же, як і у відомої цеглини. В змурованих з таких будівельних елементів будівлях шви між цеглинами також будуть слабким місцем, в якому можуть бути розтріскування та зсуви поверхонь Відомий будівельний елемент у вигляді цеглини, яка має форму прямокутного паралелепіпеда, і яка містить бічні та верхню і нижню грані (патент Росії 2345011). У відомій цеглині всі грані виконані плоскими. Між верхньою та нижньою гранями в тілі цеглини утворені наскрізні пустоти перемінного перетину. В змурованих з таких будівельних елементів будівлях шви між цеглинами також будуть слабким місцем, в якому можуть бути розтріскування та зсуви поверхонь, так як міцність шва на зсув є меншою від міцності тіла будівельного елемента. Відомий також будівельний елемент, який містить бічні та верхню і нижню грані, в якому верхня і нижня грані паралельні між собою, і в якому з боку верхньої грані виконані дві або більше заглибини, а на нижній грані виконані виступи співвісні з заглибинами (патент України на корисну модель № 92895 від 10.09.2014). У відомому будівельному елементі виступи мають геометричні розміри по горизонталі і вертикалі менші від геометричних розмірів заглибин на товщину шару розчину. Бічні поверхні впадин і виступів можуть мати циліндричну або конічну форму або форму зрізаних конусів В поперечному перетині виступи та впадини можуть мати еліптичну форму. В змурованих з таких будівельних елементів будівлях щеплення між цеглинами покращилось, але не спростилось дотримання рівномірності товщини шва. В основу корисної моделі поставлено задачу в будівельному елементі за рахунок зміни геометричних параметрів виступів та заглибин створити будівельний елемент при використанні якого в будівельних конструкціях спростити досягнення більшої рівномірності товщини шва між окремими будівельними елементами. Поставлена задача вирішується тим, що в будівельному елементі, який містить бічні та верхню і нижню грані, в якому верхня і нижня грані паралельні між собою, і в якому з боку верхньої грані виконані дві або більше заглибини, а на нижній грані виконані виступи співвісні з заглибинами, відповідно до корисної моделі виступи та заглибини мають однакові розміри по висоті. Переважно впадини і виступи мають однакові розміри в поперечному перетині. Відповідно до корисної моделі впадини і виступи можуть мати форму піраміди з числом граней кратним чотирьом або форму зрізаної піраміди з числом граней кратним чотирьом. Бічні поверхні впадин і виступів можуть мати також конічну форму, в тому числі і форму зрізаних конусів. Відповідно до наступного варіанту виконання корисної моделі впадини і виступи мають форму призми з числом граней кратним чотирьом, причому ширина граней виступів менша від ширини граней впадин на подвійну товщину шва між ними. Відповідно до іще одного варіанту виконання корисної моделі впадини і виступи мають циліндричну форму, причому діаметри виступів менші від діаметрів впадин на подвійну товщину шва між ними. Така форма виконання будівельного елемента дозволяє при його використанні в будівельних конструкціях не лише підвищити опір на зсув у швах між цими елементами за рахунок того, що вставлені у впадини виступи збільшують опір зсуву будівельних елементів відносно один одного, але і спростити досягнення рівномірності шва між будівельними елементами при муруванні. Це особливо важливо при крупноблочному муруванні. 1 UA 114799 U 5 10 15 20 25 30 35 Корисна модель пояснюється кресленнями, на яких зображено: Фіг. 1 - вигляд зверху на будівельний елемент з заглибинами і виступами у формі зрізаних конусів, Фіг. 2 - повздовжній розріз Фіг. 1, Фіг. 3 - вигляд зверху на будівельний елемент з заглибинами і виступами у формі чотиригранних зрізаних пірамід, Фіг. 4 - повздовжній розріз будівельного елементу, в якому заглибини і виступи мають форму чотиригранної призми. Фіг. 5 - вигляд зверху на будівельний елемент, який містить по чотири заглибини і виступи по обидва боки від поперечної горизонтальної осі симетрії Будівельний елемент містить корпус 1 з бічними поверхнями 2, 3, 4 та 5, верхньою і нижньою гранями 6 і 7, як показано на Фіг. 1. Верхня грань 6 і нижня грань 7 паралельні між собою. В будівельному елементі з боку верхньої грані 6 виконані симетрично відносно горизонтальної поперечної осі 8 заглибини 9 і 10. Уданому варіанті виконання показано повздовжній розріз будівельного елементу з заглибинами і виступами у формі зрізаних конусів. На нижній грані 7 виконані співвісно з заглибинами 9 і 10 виступи 11 і 12 з криволінійними бічними поверхнями, причому, заглибини і виступи мають однакові розміри по вертикалі. Відповідно до корисної моделі заглибини і виступи можуть бути виконані у формі чотиригранних зрізаних пірамід. На пояснювальних кресленнях показано вигляд зверху на заглибини у формі зрізаних пірамід 13. Зображення відповідних виступів умовно не показано, в зв’язку з очевидністю такого зображення. Впадини і виступи з у формі зрізаної піраміди доцільно виконувати з числом граней кратним чотирьом. Відповідно до корисної моделі заглибини і виступи можуть також бути виконані у формі чотиригранних призм 14 і 15 (Фіг. 4). В такому варіанті виконання ширина граней виступів менша від ширини граней впадин на подвійну товщину шва між ними. Впадини і виступи у формі призм можна виконувати з числом граней кратним чотирьом. Кількість виступів і впадин залежить від геометричних розмірів будівельного елементу. На Фіг. 5 показано вигляд зверху на будівельний елемент, який містить по чотири заглибини 16 у вигляді зрізаних конусів і виступи (умовно не показані) по обидва боки від горизонтальної поперечної осі симетрії 8 цеглини 1. При виборі кількості та місця розташування заглибин і впадин необхідно дотримуватись збереження симетрії відносно поперечної горизонтальної осі симетрії 8, вертикальної осі симетрії 17 та повздовжньої горизонтальної осі симетрії 18. Перевагою даної корисної моделі є те, що при кладці з такою формою виконання будівельного елемента досягається не лише підвищення опору на зсув у швах між цими елементами за рахунок того, що вставлені у впадини виступи збільшують опір зсуву будівельних елементів відносно один одного, але і спрощення отримання рівномірності шва між будівельними елементами при муруванні. Це особливо важливо при крупноблочному муруванні. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Будівельний елемент, який містить бічні та верхню і нижню грані, в якому верхня і нижня грані паралельні між собою і в якому з боку верхньої грані виконані принаймні дві розташовані симетрично відносно осі симетрії будівельного елемента заглибини, а на нижній грані виконані виступи, співвісні з заглибинами, який відрізняється тим, що в ньому виступи та заглибини мають однакові розміри по висоті. 2. Будівельний елемент за п. 1, який відрізняється тим, що впадини і виступи мають однакові розміри в поперечному перерізі. 3. Будівельний елемент за п. 1 або п. 2, який відрізняється тим, що впадини і виступи мають форму піраміди з числом граней, кратним чотирьом. 4. Будівельний елемент за п. 1 або п. 2, який відрізняється тим, що впадини і виступи мають форму зрізаної піраміди з числом граней, кратним чотирьом. 5. Будівельний елемент за п. 1 або п. 2, який відрізняється тим, що бічні поверхні впадин і виступів мають конічну форму. 6. Будівельний елемент за п. 5, який відрізняється тим, що впадини і виступи мають форму зрізаних конусів. 7. Будівельний елемент за п. 1, який відрізняється тим, що впадини і виступи мають форму призми з числом граней кратним чотирьом, причому ширина граней виступів менша від ширини граней впадин на подвійну товщину шва між ними. 2 UA 114799 U 8. Будівельний елемент за п. 1, який відрізняється тим, що впадини і виступи мають циліндричну форму, причому діаметри виступів менші від діаметрів впадин на подвійну товщину шва між ними. 3 UA 114799 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
