Закупорювальний засіб для ємності

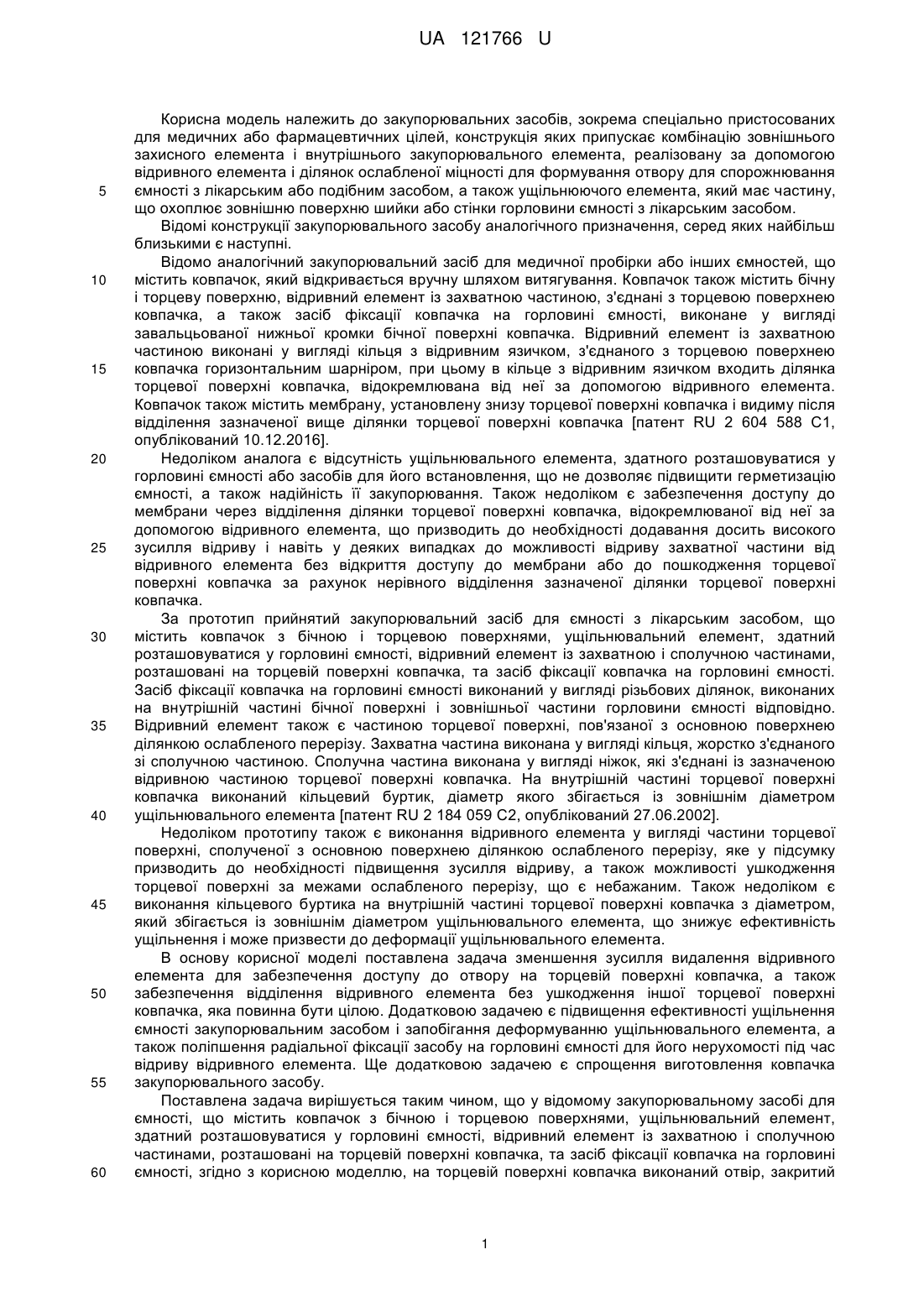

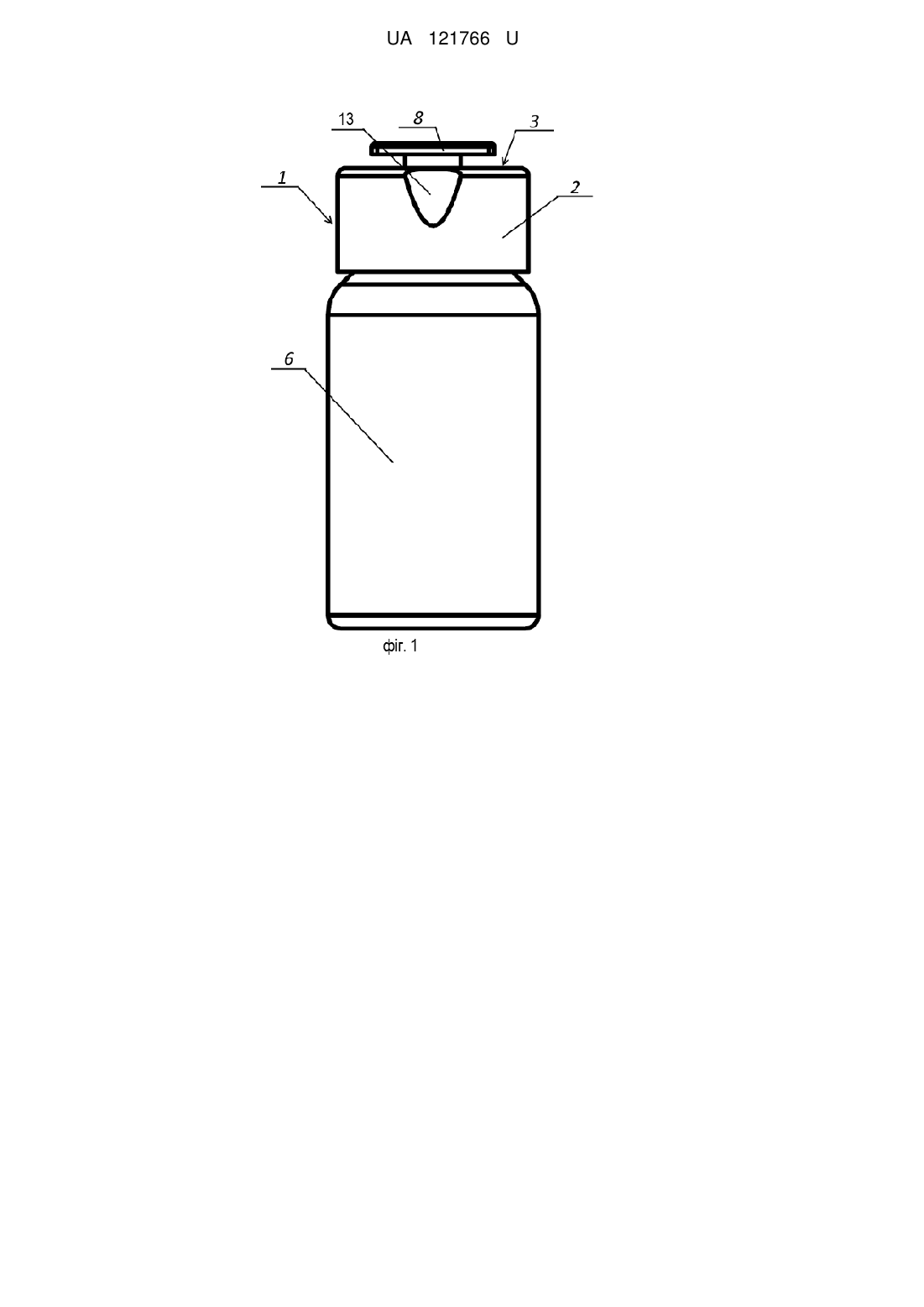

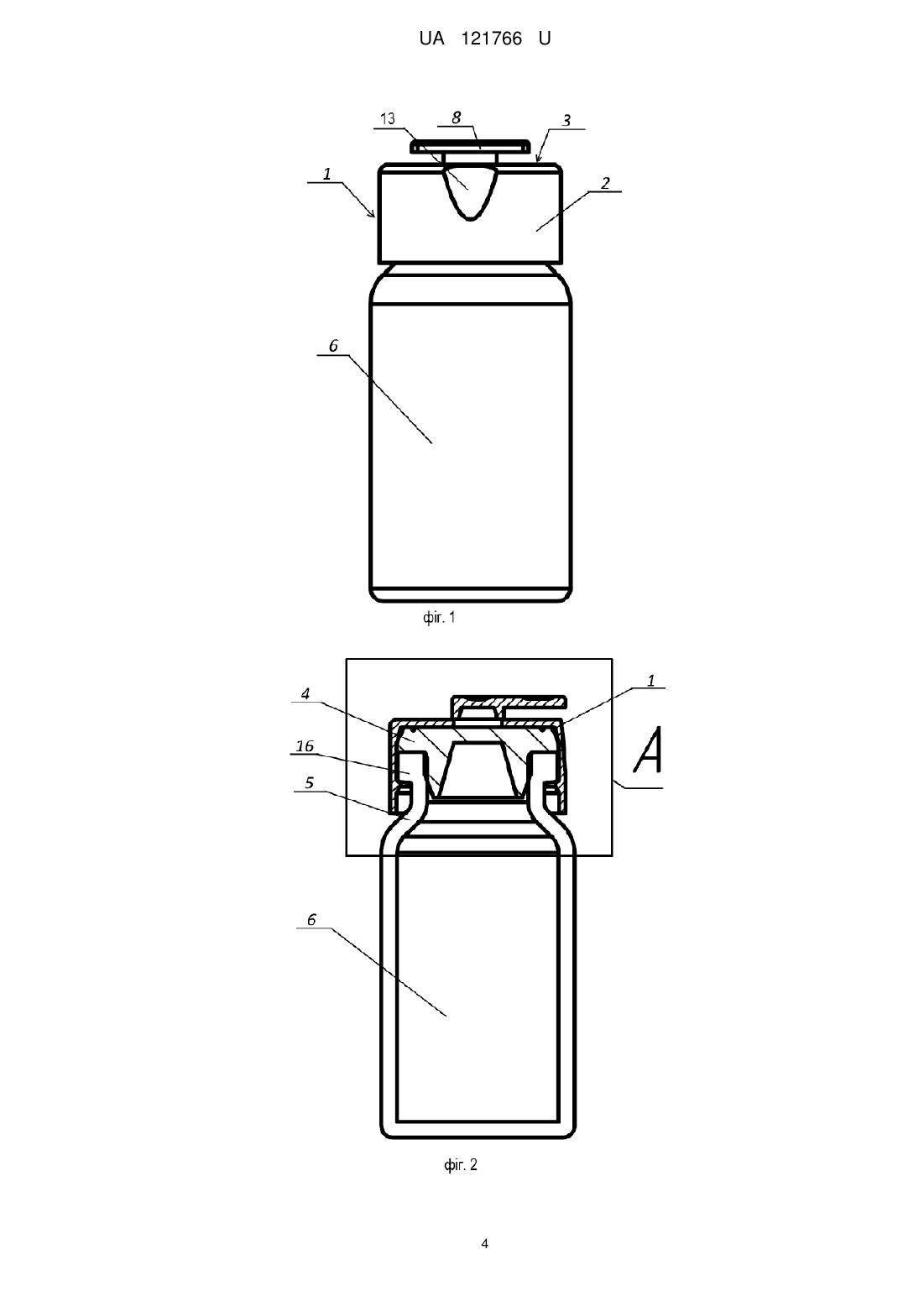

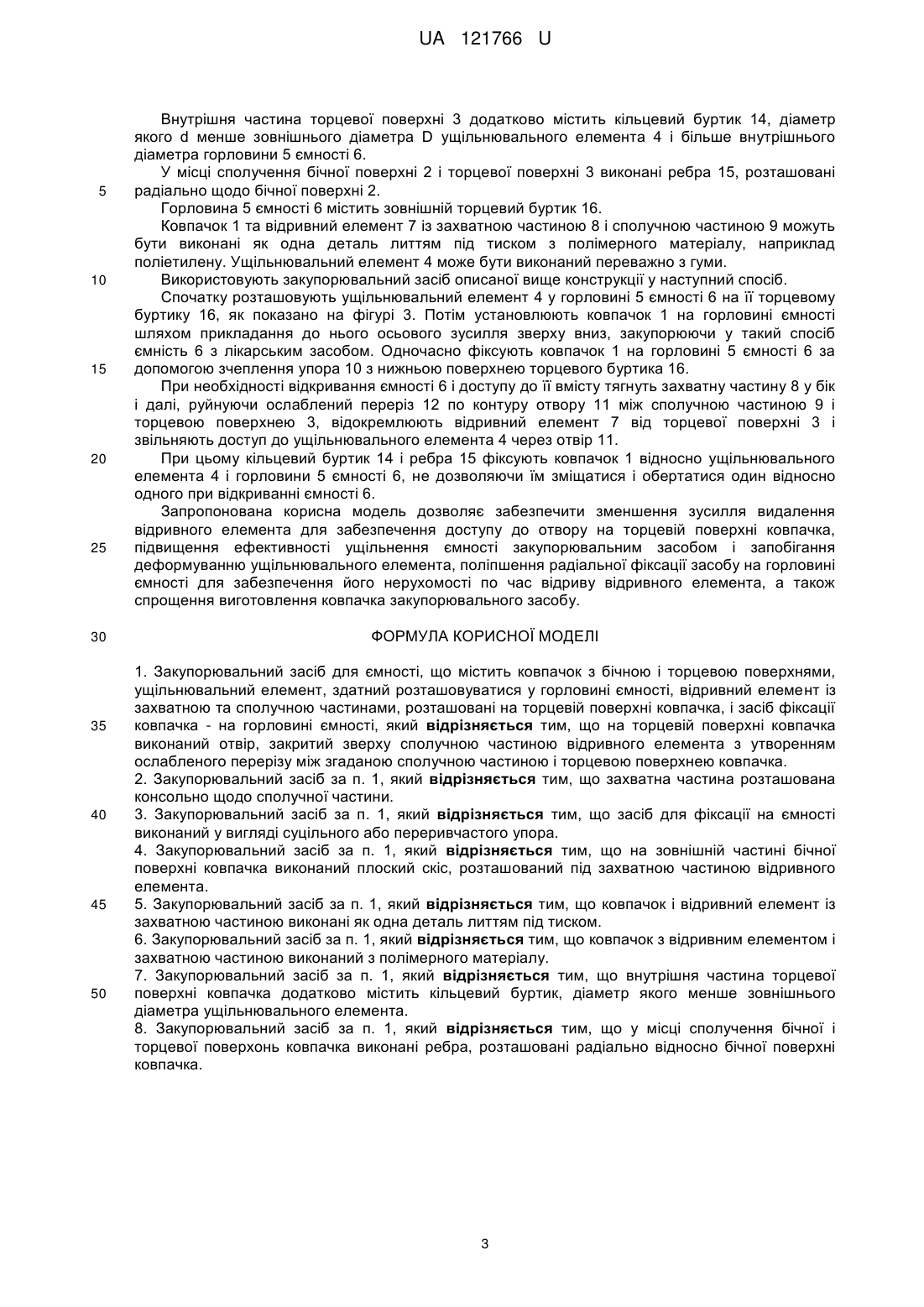

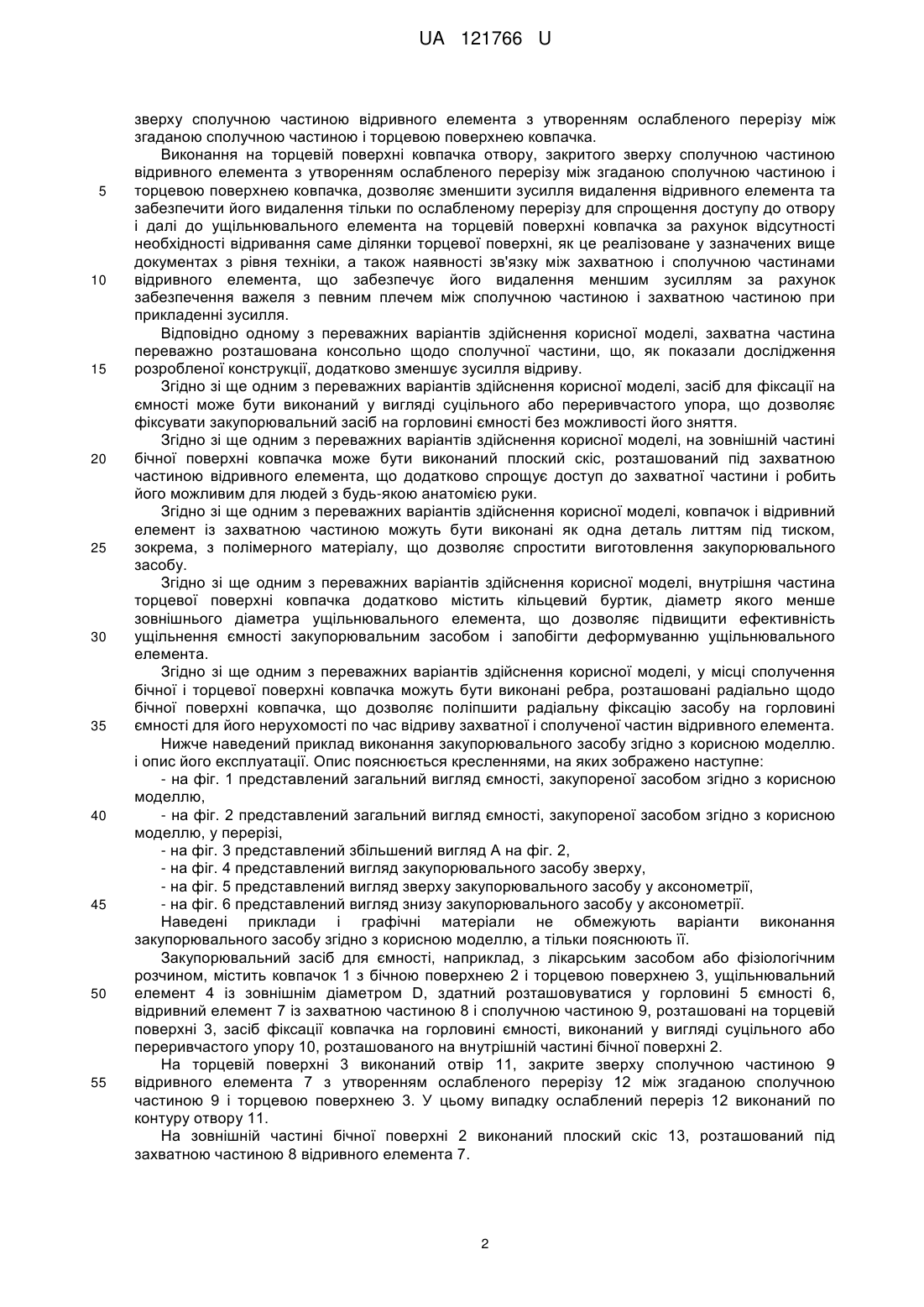

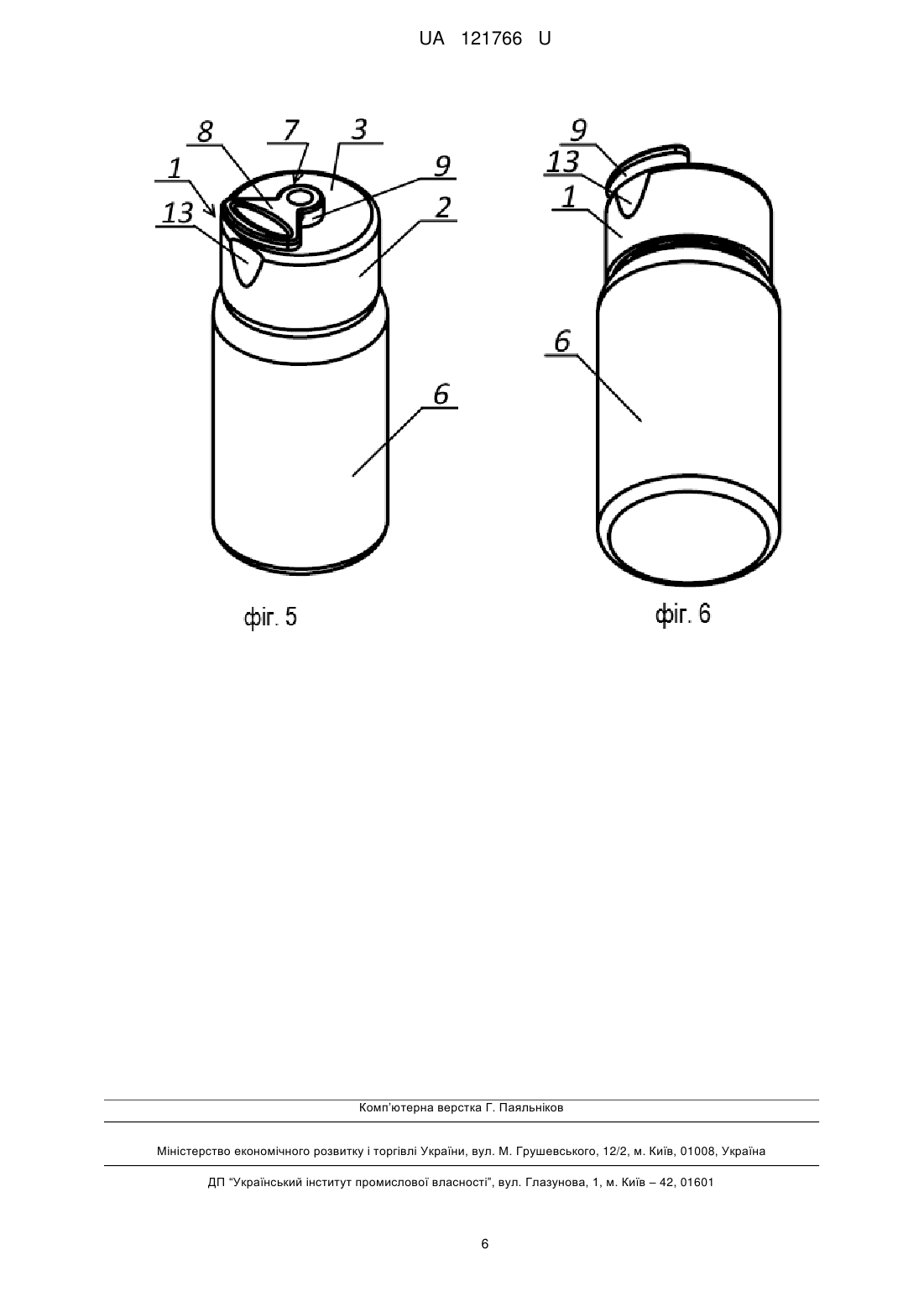

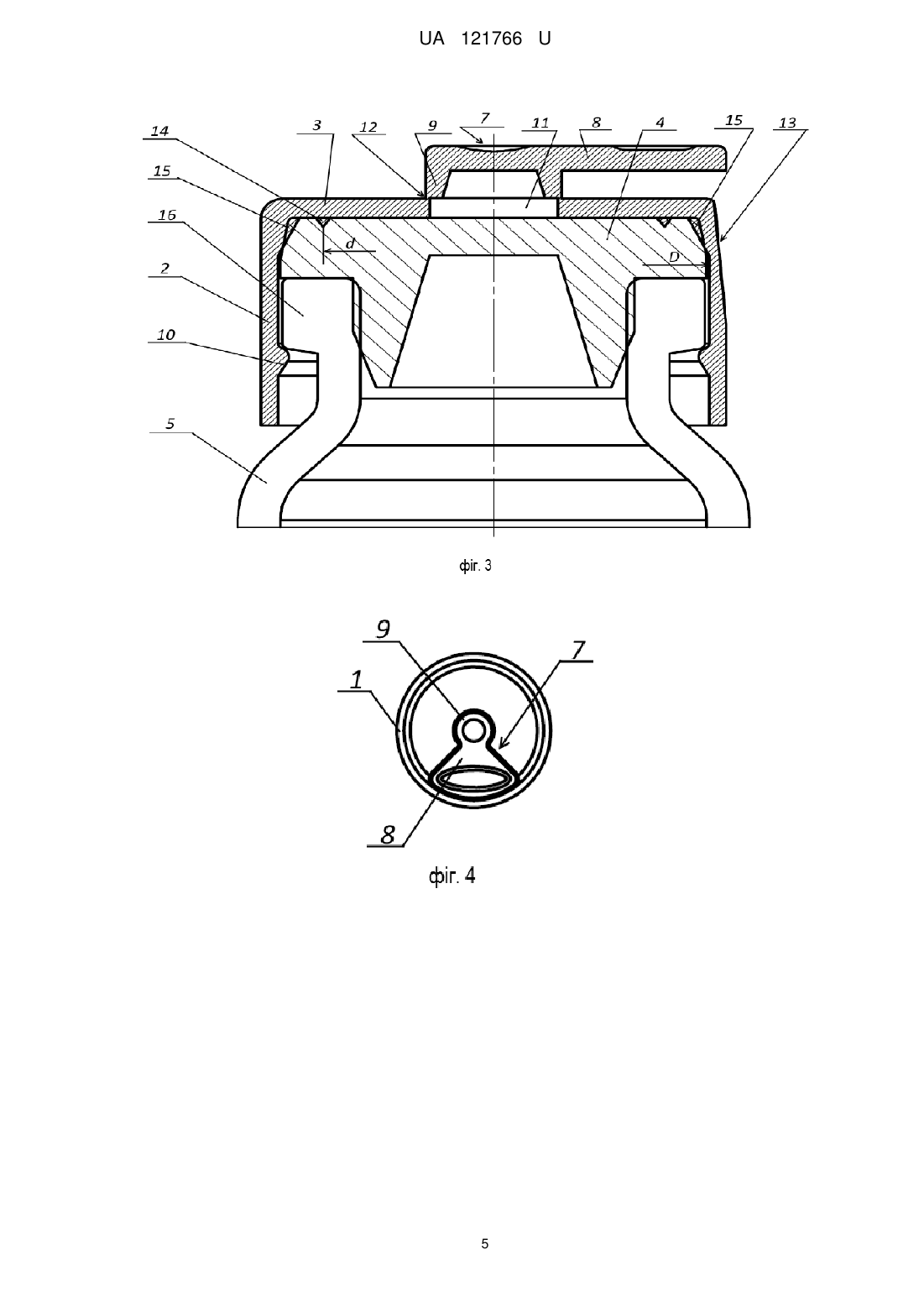

Реферат: Закупорювальний засіб для ємності містить ковпачок з бічною і торцевою поверхнями, ущільнювальний елемент, здатний розташовуватися у горловині ємності, відривний елемент із захватною та сполучною частиною, розташовані на торцевій поверхні ковпачка і засіб фіксації ковпачка на горловині ємності. На торцевій поверхні ковпачка виконаний отвір, закритий зверху сполучною частиною відривного елемента з утворенням ослабленого перерізу між згаданою сполучною частиною і торцевою поверхнею ковпачка. UA 121766 U (12) UA 121766 U UA 121766 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до закупорювальних засобів, зокрема спеціально пристосованих для медичних або фармацевтичних цілей, конструкція яких припускає комбінацію зовнішнього захисного елемента і внутрішнього закупорювального елемента, реалізовану за допомогою відривного елемента і ділянок ослабленої міцності для формування отвору для спорожнювання ємності з лікарським або подібним засобом, а також ущільнюючого елемента, який має частину, що охоплює зовнішню поверхню шийки або стінки горловини ємності з лікарським засобом. Відомі конструкції закупорювального засобу аналогічного призначення, серед яких найбільш близькими є наступні. Відомо аналогічний закупорювальний засіб для медичної пробірки або інших ємностей, що містить ковпачок, який відкривається вручну шляхом витягування. Ковпачок також містить бічну і торцеву поверхню, відривний елемент із захватною частиною, з'єднані з торцевою поверхнею ковпачка, а також засіб фіксації ковпачка на горловині ємності, виконане у вигляді завальцьованої нижньої кромки бічної поверхні ковпачка. Відривний елемент із захватною частиною виконані у вигляді кільця з відривним язичком, з'єднаного з торцевою поверхнею ковпачка горизонтальним шарніром, при цьому в кільце з відривним язичком входить ділянка торцевої поверхні ковпачка, відокремлювана від неї за допомогою відривного елемента. Ковпачок також містить мембрану, установлену знизу торцевої поверхні ковпачка і видиму після відділення зазначеної вище ділянки торцевої поверхні ковпачка [патент RU 2 604 588 C1, опублікований 10.12.2016]. Недоліком аналога є відсутність ущільнювального елемента, здатного розташовуватися у горловині ємності або засобів для його встановлення, що не дозволяє підвищити герметизацію ємності, а також надійність її закупорювання. Також недоліком є забезпечення доступу до мембрани через відділення ділянки торцевої поверхні ковпачка, відокремлюваної від неї за допомогою відривного елемента, що призводить до необхідності додавання досить високого зусилля відриву і навіть у деяких випадках до можливості відриву захватної частини від відривного елемента без відкриття доступу до мембрани або до пошкодження торцевої поверхні ковпачка за рахунок нерівного відділення зазначеної ділянки торцевої поверхні ковпачка. За прототип прийнятий закупорювальний засіб для ємності з лікарським засобом, що містить ковпачок з бічною і торцевою поверхнями, ущільнювальний елемент, здатний розташовуватися у горловині ємності, відривний елемент із захватною і сполучною частинами, розташовані на торцевій поверхні ковпачка, та засіб фіксації ковпачка на горловині ємності. Засіб фіксації ковпачка на горловині ємності виконаний у вигляді різьбових ділянок, виконаних на внутрішній частині бічної поверхні і зовнішньої частини горловини ємності відповідно. Відривний елемент також є частиною торцевої поверхні, пов'язаної з основною поверхнею ділянкою ослабленого перерізу. Захватна частина виконана у вигляді кільця, жорстко з'єднаного зі сполучною частиною. Сполучна частина виконана у вигляді ніжок, які з'єднані із зазначеною відривною частиною торцевої поверхні ковпачка. На внутрішній частині торцевої поверхні ковпачка виконаний кільцевий буртик, діаметр якого збігається із зовнішнім діаметром ущільнювального елемента [патент RU 2 184 059 C2, опублікований 27.06.2002]. Недоліком прототипу також є виконання відривного елемента у вигляді частини торцевої поверхні, сполученої з основною поверхнею ділянкою ослабленого перерізу, яке у підсумку призводить до необхідності підвищення зусилля відриву, а також можливості ушкодження торцевої поверхні за межами ослабленого перерізу, що є небажаним. Також недоліком є виконання кільцевого буртика на внутрішній частині торцевої поверхні ковпачка з діаметром, який збігається із зовнішнім діаметром ущільнювального елемента, що знижує ефективність ущільнення і може призвести до деформації ущільнювального елемента. В основу корисної моделі поставлена задача зменшення зусилля видалення відривного елемента для забезпечення доступу до отвору на торцевій поверхні ковпачка, а також забезпечення відділення відривного елемента без ушкодження іншої торцевої поверхні ковпачка, яка повинна бути цілою. Додатковою задачею є підвищення ефективності ущільнення ємності закупорювальним засобом і запобігання деформуванню ущільнювального елемента, а також поліпшення радіальної фіксації засобу на горловині ємності для його нерухомості під час відриву відривного елемента. Ще додатковою задачею є спрощення виготовлення ковпачка закупорювального засобу. Поставлена задача вирішується таким чином, що у відомому закупорювальному засобі для ємності, що містить ковпачок з бічною і торцевою поверхнями, ущільнювальний елемент, здатний розташовуватися у горловині ємності, відривний елемент із захватною і сполучною частинами, розташовані на торцевій поверхні ковпачка, та засіб фіксації ковпачка на горловині ємності, згідно з корисною моделлю, на торцевій поверхні ковпачка виконаний отвір, закритий 1 UA 121766 U 5 10 15 20 25 30 35 40 45 50 55 зверху сполучною частиною відривного елемента з утворенням ослабленого перерізу між згаданою сполучною частиною і торцевою поверхнею ковпачка. Виконання на торцевій поверхні ковпачка отвору, закритого зверху сполучною частиною відривного елемента з утворенням ослабленого перерізу між згаданою сполучною частиною і торцевою поверхнею ковпачка, дозволяє зменшити зусилля видалення відривного елемента та забезпечити його видалення тільки по ослабленому перерізу для спрощення доступу до отвору і далі до ущільнювального елемента на торцевій поверхні ковпачка за рахунок відсутності необхідності відривання саме ділянки торцевої поверхні, як це реалізоване у зазначених вище документах з рівня техніки, а також наявності зв'язку між захватною і сполучною частинами відривного елемента, що забезпечує його видалення меншим зусиллям за рахунок забезпечення важеля з певним плечем між сполучною частиною і захватною частиною при прикладенні зусилля. Відповідно одному з переважних варіантів здійснення корисної моделі, захватна частина переважно розташована консольно щодо сполучної частини, що, як показали дослідження розробленої конструкції, додатково зменшує зусилля відриву. Згідно зі ще одним з переважних варіантів здійснення корисної моделі, засіб для фіксації на ємності може бути виконаний у вигляді суцільного або переривчастого упора, що дозволяє фіксувати закупорювальний засіб на горловині ємності без можливості його зняття. Згідно зі ще одним з переважних варіантів здійснення корисної моделі, на зовнішній частині бічної поверхні ковпачка може бути виконаний плоский скіс, розташований під захватною частиною відривного елемента, що додатково спрощує доступ до захватної частини і робить його можливим для людей з будь-якою анатомією руки. Згідно зі ще одним з переважних варіантів здійснення корисної моделі, ковпачок і відривний елемент із захватною частиною можуть бути виконані як одна деталь литтям під тиском, зокрема, з полімерного матеріалу, що дозволяє спростити виготовлення закупорювального засобу. Згідно зі ще одним з переважних варіантів здійснення корисної моделі, внутрішня частина торцевої поверхні ковпачка додатково містить кільцевий буртик, діаметр якого менше зовнішнього діаметра ущільнювального елемента, що дозволяє підвищити ефективність ущільнення ємності закупорювальним засобом і запобігти деформуванню ущільнювального елемента. Згідно зі ще одним з переважних варіантів здійснення корисної моделі, у місці сполучення бічної і торцевої поверхні ковпачка можуть бути виконані ребра, розташовані радіально щодо бічної поверхні ковпачка, що дозволяє поліпшити радіальну фіксацію засобу на горловині ємності для його нерухомості по час відриву захватної і сполученої частин відривного елемента. Нижче наведений приклад виконання закупорювального засобу згідно з корисною моделлю. і опис його експлуатації. Опис пояснюється кресленнями, на яких зображено наступне: - на фіг. 1 представлений загальний вигляд ємності, закупореної засобом згідно з корисною моделлю, - на фіг. 2 представлений загальний вигляд ємності, закупореної засобом згідно з корисною моделлю, у перерізі, - на фіг. 3 представлений збільшений вигляд А на фіг. 2, - на фіг. 4 представлений вигляд закупорювального засобу зверху, - на фіг. 5 представлений вигляд зверху закупорювального засобу у аксонометрії, - на фіг. 6 представлений вигляд знизу закупорювального засобу у аксонометрії. Наведені приклади і графічні матеріали не обмежують варіанти виконання закупорювального засобу згідно з корисною моделлю, а тільки пояснюють її. Закупорювальний засіб для ємності, наприклад, з лікарським засобом або фізіологічним розчином, містить ковпачок 1 з бічною поверхнею 2 і торцевою поверхнею 3, ущільнювальний елемент 4 із зовнішнім діаметром D, здатний розташовуватися у горловині 5 ємності 6, відривний елемент 7 із захватною частиною 8 і сполучною частиною 9, розташовані на торцевій поверхні 3, засіб фіксації ковпачка на горловині ємності, виконаний у вигляді суцільного або переривчастого упору 10, розташованого на внутрішній частині бічної поверхні 2. На торцевій поверхні 3 виконаний отвір 11, закрите зверху сполучною частиною 9 відривного елемента 7 з утворенням ослабленого перерізу 12 між згаданою сполучною частиною 9 і торцевою поверхнею 3. У цьому випадку ослаблений переріз 12 виконаний по контуру отвору 11. На зовнішній частині бічної поверхні 2 виконаний плоский скіс 13, розташований під захватною частиною 8 відривного елемента 7. 2 UA 121766 U 5 10 15 20 25 30 35 40 45 50 Внутрішня частина торцевої поверхні 3 додатково містить кільцевий буртик 14, діаметр якого d менше зовнішнього діаметра D ущільнювального елемента 4 і більше внутрішнього діаметра горловини 5 ємності 6. У місці сполучення бічної поверхні 2 і торцевої поверхні 3 виконані ребра 15, розташовані радіально щодо бічної поверхні 2. Горловина 5 ємності 6 містить зовнішній торцевий буртик 16. Ковпачок 1 та відривний елемент 7 із захватною частиною 8 і сполучною частиною 9 можуть бути виконані як одна деталь литтям під тиском з полімерного матеріалу, наприклад поліетилену. Ущільнювальний елемент 4 може бути виконаний переважно з гуми. Використовують закупорювальний засіб описаної вище конструкції у наступний спосіб. Спочатку розташовують ущільнювальний елемент 4 у горловині 5 ємності 6 на її торцевому буртику 16, як показано на фігурі 3. Потім установлюють ковпачок 1 на горловині ємності шляхом прикладання до нього осьового зусилля зверху вниз, закупорюючи у такий спосіб ємність 6 з лікарським засобом. Одночасно фіксують ковпачок 1 на горловині 5 ємності 6 за допомогою зчеплення упора 10 з нижньою поверхнею торцевого буртика 16. При необхідності відкривання ємності 6 і доступу до її вмісту тягнуть захватну частину 8 у бік і далі, руйнуючи ослаблений переріз 12 по контуру отвору 11 між сполучною частиною 9 і торцевою поверхнею 3, відокремлюють відривний елемент 7 від торцевої поверхні 3 і звільняють доступ до ущільнювального елемента 4 через отвір 11. При цьому кільцевий буртик 14 і ребра 15 фіксують ковпачок 1 відносно ущільнювального елемента 4 і горловини 5 ємності 6, не дозволяючи їм зміщатися і обертатися один відносно одного при відкриванні ємності 6. Запропонована корисна модель дозволяє забезпечити зменшення зусилля видалення відривного елемента для забезпечення доступу до отвору на торцевій поверхні ковпачка, підвищення ефективності ущільнення ємності закупорювальним засобом і запобігання деформуванню ущільнювального елемента, поліпшення радіальної фіксації засобу на горловині ємності для забезпечення його нерухомості по час відриву відривного елемента, а також спрощення виготовлення ковпачка закупорювального засобу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Закупорювальний засіб для ємності, що містить ковпачок з бічною і торцевою поверхнями, ущільнювальний елемент, здатний розташовуватися у горловині ємності, відривний елемент із захватною та сполучною частинами, розташовані на торцевій поверхні ковпачка, і засіб фіксації ковпачка - на горловині ємності, який відрізняється тим, що на торцевій поверхні ковпачка виконаний отвір, закритий зверху сполучною частиною відривного елемента з утворенням ослабленого перерізу між згаданою сполучною частиною і торцевою поверхнею ковпачка. 2. Закупорювальний засіб за п. 1, який відрізняється тим, що захватна частина розташована консольно щодо сполучної частини. 3. Закупорювальний засіб за п. 1, який відрізняється тим, що засіб для фіксації на ємності виконаний у вигляді суцільного або переривчастого упора. 4. Закупорювальний засіб за п. 1, який відрізняється тим, що на зовнішній частині бічної поверхні ковпачка виконаний плоский скіс, розташований під захватною частиною відривного елемента. 5. Закупорювальний засіб за п. 1, який відрізняється тим, що ковпачок і відривний елемент із захватною частиною виконані як одна деталь литтям під тиском. 6. Закупорювальний засіб за п. 1, який відрізняється тим, що ковпачок з відривним елементом і захватною частиною виконаний з полімерного матеріалу. 7. Закупорювальний засіб за п. 1, який відрізняється тим, що внутрішня частина торцевої поверхні ковпачка додатково містить кільцевий буртик, діаметр якого менше зовнішнього діаметра ущільнювального елемента. 8. Закупорювальний засіб за п. 1, який відрізняється тим, що у місці сполучення бічної і торцевої поверхонь ковпачка виконані ребра, розташовані радіально відносно бічної поверхні ковпачка. 3 UA 121766 U 4 UA 121766 U 5 UA 121766 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
