Посудина для пиття

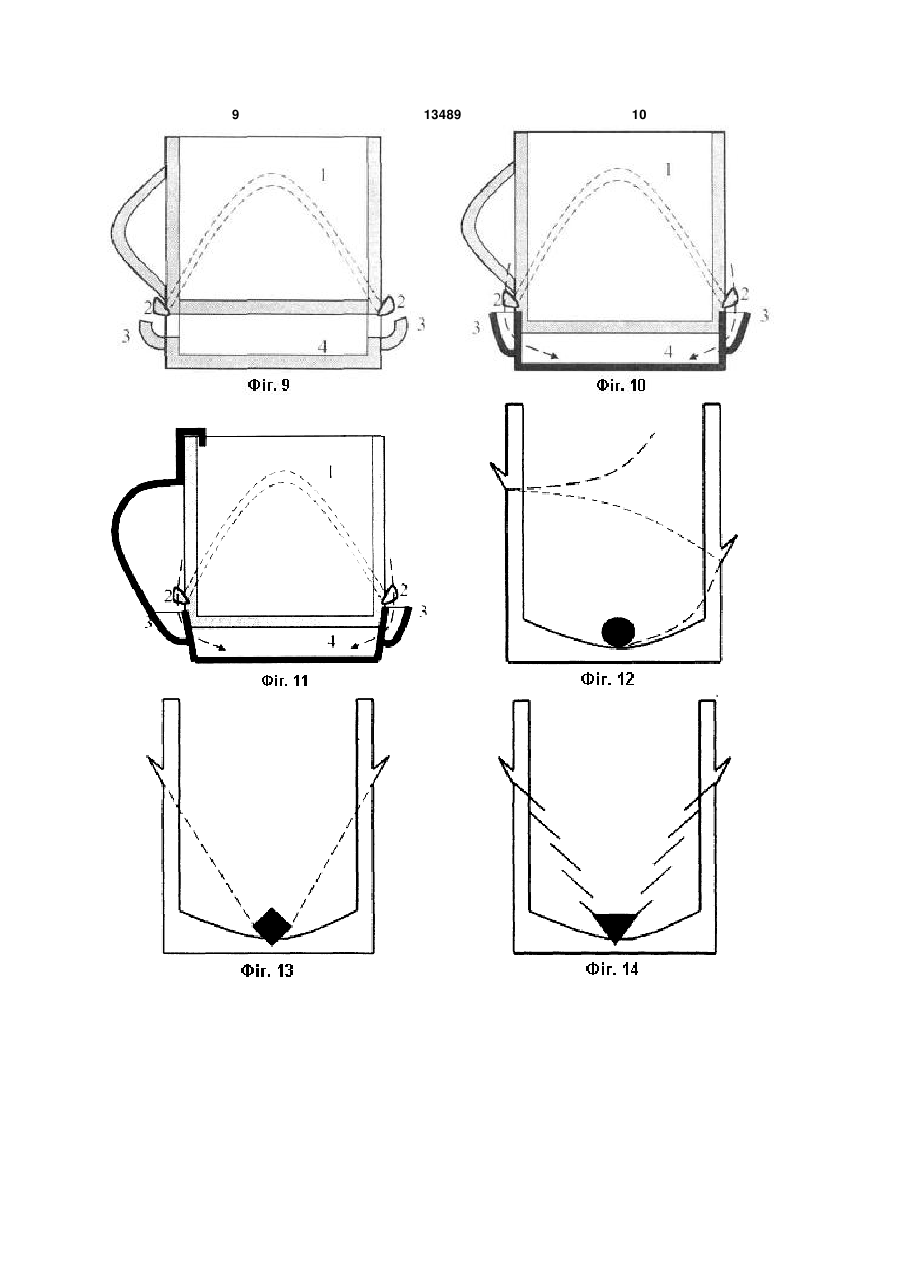

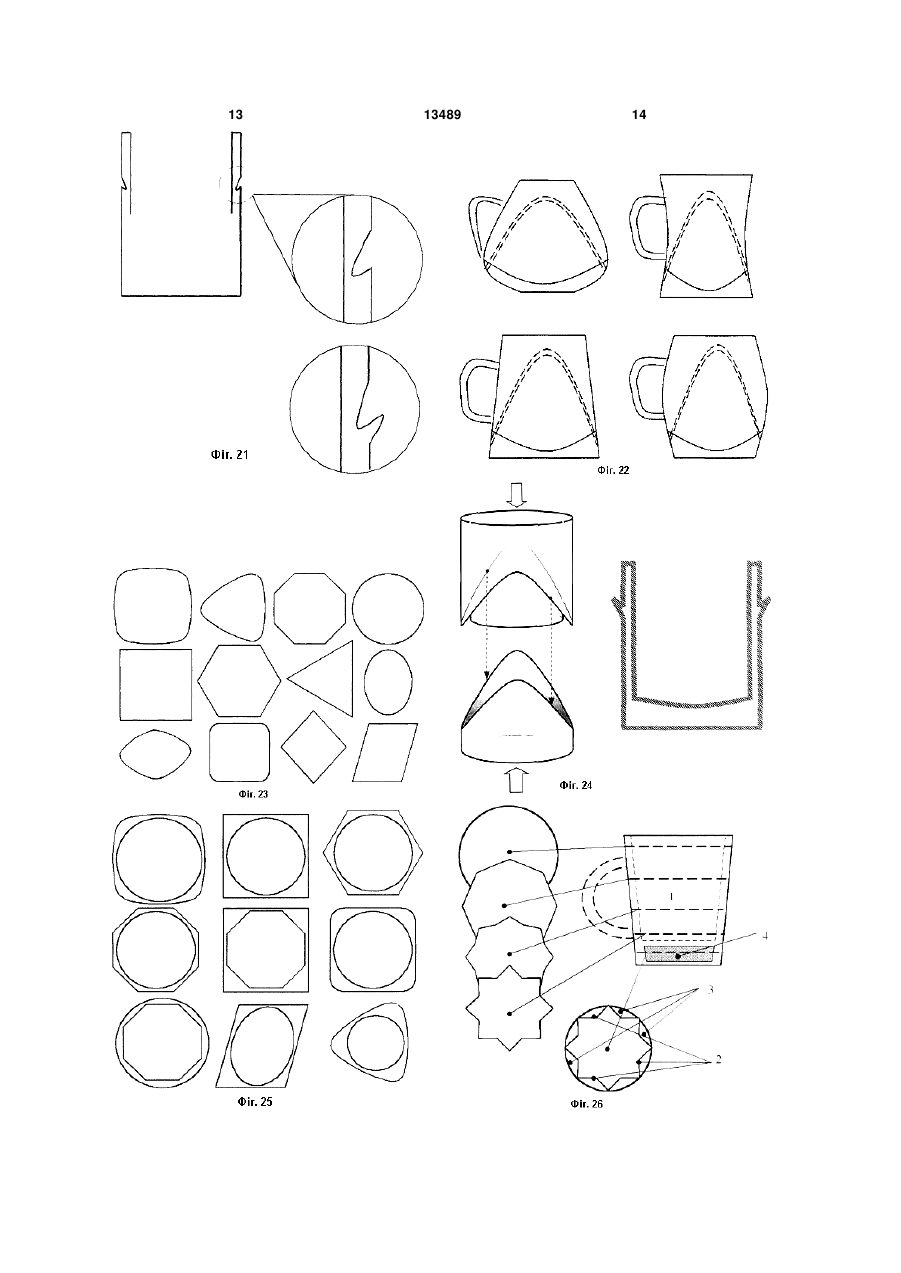

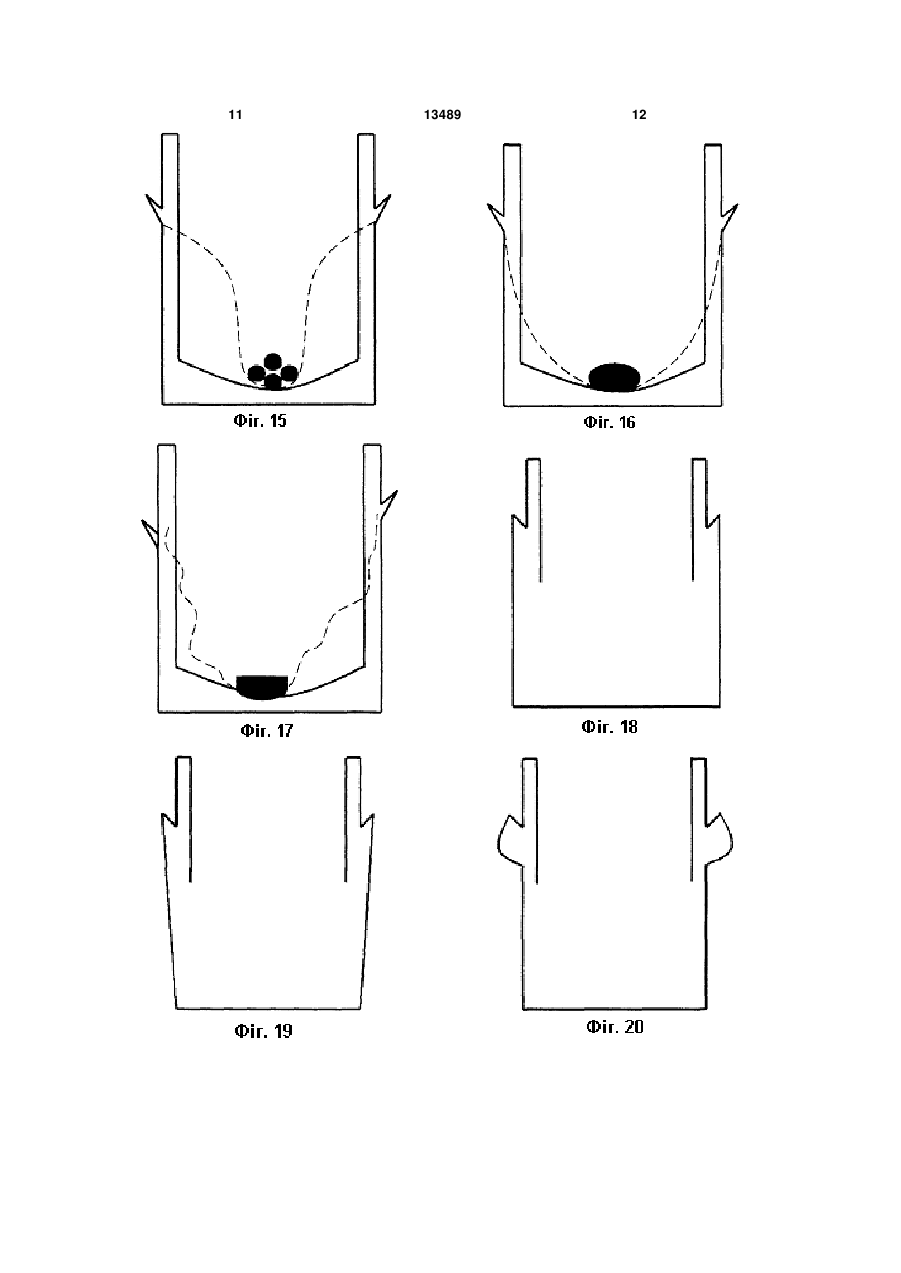

Посудина для пиття, що містить стінки, що виконані за одне ціле з дном, ручку, яка відрізняється тим, що містить додаткову порожнину для збирання рідини, що стікає, та жолоб (жолоби) на зовнішній поверхні для направлення рідини, що стікає, у додаткову порожнину. (19) (21) u200505282 (22) 03.06.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Магас Ярослав Олегович (73) Магас Ярослав Олегович 3 13489 4 Фіг.11. Варіант додаткової порожнини заодно з ми точками) (Фіг.13), при цьому отвори додаткової ручкою, що є окремою деталлю. порожнини можуть виконуватись у вигляді трикутФіг.12-17. Варіанти кривизни жолоба, варіанти ника, ромба, квадрата, прямокутника (Фіг.13-14). отворів. При закруглених вершинах жолоба отвори можуть Фіг.18-21. Варіанти профілю жолоба - поздовмати вигляд круга, овала, півкола (Фіг.12, 16-17). жній розріз. Отвори (отвір) додаткової порожнини (у боковій Фіг.22. Варіанти форми зовнішніх стінок. стінці) можуть бути зроблені під прямим кутом Фіг.23. Варіанти форми - вид зверху, попереч(Фіг.1) чи з нахилом (Фіг.3). Кривизна жолоба може ний розріз. бути вільною, наприклад, прямолінійною, хвилясФіг.24. Форма та спосіб лиття - поздовжній ротою, дугоподібною з загином в один чи інший бік, зріз. вверх чи вниз (Фіг.13, 15-17). Жолоб може виконуФіг.25. Комбінації форм внутрішніх та зовнішватися у вигляді спіралі (Фіг.12). Для кожного ніх стінок - вид зверху, поперечний розріз. отвору може бути окремий жолоб у вигляді спіралі Фіг.26. Варіант з касетою, що поглинає рідину. чи іншої форми, що забезпечує стікання рідини. Фіг.27. Варіант з касетою, що поглинає рідину, Такі жолоби можуть перетинатися, наприклад, плівкою-наклейкою. хрест навхрест, або не перетинатися (бути параЗгідно з корисною моделлю (Фіг.1, Фіг.2) посулельними). Жолоб (жолоби) можуть виконуватися дина для пиття має основну порожнину 1, осназ ряду окремих відрізків у вигляді сходинок каскащену жолобами 2, направленими до отворів 3, ду, що мають схил та забезпечують поступове через які рідина потрапляє в додаткову порожнину стікання рідини у отвір (отвори), аналогічно чере4, ручка 5 може кріпитися як над, так і під отвором пичному даху (Фіг.14). Жолоб 2 може мати дві час3. Посудина для пиття з ручкою має додаткову 4 тини (Фіг.7, 8), при цьому кінці жолобів зв'язані з порожнину для збирання рідини, що стікає, яка отвором, що має раковину 3 (Фіг.7-9). У варіанті з знаходиться під основною 1 порожниною та викододатковою порожниною, що знімається 4 (Фіг.8) нана, наприклад, за типом подвійного дна. Дно отвір може бути утворений самою раковиною 3 основної порожнини може бути плоским або сфе(Фіг.8, 9). ричної (Фіг.3) форми. Сферична форма дна осноПрофіль жолоба може бути різним, наприклад, вної порожнини дозволяє збільшити діаметр отвоплоским з гострим краєм у вигляді пелюстки рів, розташувати отвори вище без збільшення (Фіг.12-17), або товстим з заокругленим краєм додаткової порожнини і відповідного зменшення (Фіг.20). Жолоб з округленим профілем має більосновної порожнини. Додаткова 4 порожнина на ший захист від сколів та пошкоджень при користубоковій поверхні має один або два діаметрально ванні. Жолоб також може бути утворений різницею протилежні отвори 3 (Фіг.1, Фіг.2). Для запобігання у діаметрі /розмірах верхньої (вище жолоба) та проникненню тарганів чи інших видів комах у донижньої (нижче жолоба) частин посудини (Фіг.18даткову порожнину отвір (отвори) можуть мати 19). Жолоб може бути поглиблений біля стінки, металеві або полімерні сітки. Можливий варіант, в повністю або частково (Фіг.21). Стінки посудини якому замість отвору (отворів) може бути група можуть бути вертикальними або мати нахил, що (групи) отворів (Фіг.15), складена принаймні з забезпечує зменшення чи збільшення розміру двох-шести отворів меншого розміру. У варіанті з отвору основної порожнини відносно дна (стінки двома діаметрально протилежними отворами ручзвужуються або розширюються доверху), бути ка розташована над одним з отворів. У варіанті з рівними/прямими або зігнутими у вільній формі, одним отвором (Фіг.5) ручка може розташовуватинаприклад, у середній по висоті частині посудини ся як над отвором так і на протилежному від отвозвужуватися (посудина має „талію”) чи розширюру боці. Нижня частина ручки 5, що закріплена до ватися (вигляд бочки) (Фіг.22). Стінки, що забезпестінки посудини (нижня опора) може знаходитись чують зменшення розмірів отвору основної порожяк вище (Фіг.1) так і нижче (Фіг.3) отвору додатконини відносно дна (звужуються доверху), вої порожнини. Варіант, при якому нижня опора забезпечують найбільшу ефективність збирання ручки знаходиться нижче отвору, дозволяє збільрідини. шити розміри ручки, що доцільно, наприклад, у У поперечному розрізі (вигляд зверху) корпус кружках для пива. посудини може мати форму круга, квадрата, пряСтінки чашки мають жолоб 2 (Фіг.1, Фіг.2) для мокутника, ромба, овала, трикутника, багатокутнизбору та направлення рідини у отвір (отвори) 3. У ка (п'ять, шість і більше кутів) та інших форм варіанті з одним отвором (Фіг.5) жолоб має одну (Фіг.23). Можлива чотирикутна форма корпусу, при нижню точку, що зв'язана з отвором та одну верхякій верхні та нижні точки жолоба, отвори додатню точку. У варіанті з двома отворами (Фіг.1, Фіг.2) кової порожнини співпадають з кутами корпусу. жолоб має дві нижніх точки зв'язаних з отворами На Фіг.24 зображена форма для лиття (частита дві верхні. Можливий варіант з двома отворами ни форми з'єднуються по лінії жолоба) та поздовта жолобом з однієї нижньої та верхньої точками жній розріз корпусу чашки, що виготовляється (Фіг.6). Жолоб 2 з двома верхніми та двома нижнішляхом лиття єдиної деталі. При цьому посудина ми точками може бути виконаний у вигляді замкнумає розділені зовнішні та внутрішні стінки. Основтої (початок та кінець з'єднано) подвійної хвилі на порожнина утворена внутрішнім дном заодно з (синусоїди). Верхні точки жолоба можуть бути на внутрішніми боковими стінками, котрі по верхній різному за висотою рівні, наприклад, для реалізакромці посудини переходять у зовнішні бокові стінції художньо-дизайнерського рішення (Фіг.17). Жоки заодно з жолобом, ручкою і зовнішнім дном. лоб може мати вигляд зигзагу та бути виконаним із Додаткова порожнина утворена відстанню між загостреними вершинами (верхніми та/або нижнізовнішнім та внутрішнім дном, зовнішніми та внут 5 13489 6 рішніми боковими стінками. Відстань між внутрішру) посудини. Ручка може знаходитись у будьніми та зовнішніми боковими стінками може зникаякому місці або бути відсутня (посудина у вигляді ти у процесі лиття, за рахунок збільшення товщини стакана, бокала). Для кожного отвору може бути матеріалу та поєднання внутрішніх та зовнішніх свій жолоб 2 (Фіг.26), що збирає рідину лише у бокових стінок. Завдяки цьому підвищується міцсвоєму секторі. Жолоби можуть бути утворені впаність посудини. Можливе виготовлення шляхом динами між вершинами багатокутної форми посулиття, який відрізняється тим, що ручка є окремою дини. На Фіг.26 показано, як жолоби посудини деталлю, що потім приєднується /фіксується. утворено поступовою зміною профілю. Можливе виготовлення посудини з кераміки Можливий варіант, при якому додаткова порошляхом формування корпусу без жолобів, які фожнина посудини виконується без дна (Фіг.27). В рмуються або відпиваються окремо, а потім закріцьому варіанті касета з шаром, що поглинає рідиплюються на стінках. Форма внутрішніх та зовнішну 6, має дно 7, що герметично кріпиться до корніх стінок може бути різною (Фіг.25), наприклад, пусу 1 посудини, наприклад плівку-наклейку внутрішня форма - круг, зовнішня - квадрат, трику(Фіг.27). При заміні касети плівка відклеюється, тник, багатокутник або внутрішня - овал, зовнішня касета витягується. - прямокутник, трикутник, ромб, багатокутник. При Посудина, додаткова порожнина 4 (Фіг.8, 10цьому у місцях, де відстань між внутрішніми та 11), що знімається, може виготовлятися з кераміки зовнішніми стінками мінімальна, стінки можуть (майоліка, фаянс, фарфор), скла, кришталю, пласпоєднуватись, утворюючи лінії жорсткості. тмаси, полімерних або композитних матеріалів, Додаткова порожнина 4 може бути знімною металевих сплавів. нержавіючої сталі, бронзи, (Фіг.8, 9) та кріпитися до корпусу 1, наприклад, за срібла, золота. Може бути комбінація матеріалів, допомогою різьби, магніту, присоски, пазів, що при наприклад, основна порожнина - скляна або кераповертанні утворюють замок (з положенням „відкмічна, додаткова порожнина - металева або пласрито” і „закрито”), тощо. При цьому між жолобами тмасова. 2 (Фіг.7, 8) у нижній точці біля воронки 3 додаткоПри використанні посудини (Фіг.1, 2) рідина, вої порожнини 4 (Фіг.8, 9) утворено розрив (відсщо виходить через край основної порожнини 1 тань), крізь який рідина потрапляє у воронку. Для починає стікати по бокових стінках, після чого потгерметичності у місці стиковки може бути розтарапляє у жолоб 2, який направляє її через отвори шована прокладка з резини чи іншого еластичного 3 у додаткову 4 порожнину. Завдяки тому, що вісь матеріалу. нахилу при питті (якщо посудину тримають за ручДодаткова порожнина може бути окремою деку) паралельна осі отворів, рідина залишається у таллю, що кріпиться до корпусу за допомогою додатковий 4 порожнині. Варіант з двома отвораскріплюючого матеріалу (клею), що забезпечує ми більш доцільний, оскільки рідина швидше стінадійне, герметичне з'єднання. При цьому додаткає по жолобу, що має більший нахил. Крім цього, кова порожнина може з'єднуватись з основною при порожнина легко промивається водою. виробництві без можливості подальшого роз'єдОписану систему збору рідини, що стікає, монання (Фіг.10-11). жливо використовувати тільки у посудинах з ручДодаткова порожнина може передбачати закою (чашки, кружки), оскільки передбачено, щоб її стосування спеціальних змінних касет 6 (Фіг.26), нахиляли лише у одній площині, тримаючи за ручщо поглинають рідину аналогічно підгузникам або ку. гігієнічним тампонам та прокладкам. Касети моТехнічний результат: створено посудину для жуть мати хімічний наповнювач, що перетворює пиття, в якій знижено ризик попадання рідини на рідину на гель. Касети підлягають періодичній заоточуючі предмети, внаслідок необережного кориміні. Посудина з додатковою порожниною, що пестування, коливань при русі транспорту. редбачає використання касет, може мати більшу Автором розроблена технічна документація і кількість отворів 3 (Фіг.26), наприклад, 3-8 та більвиготовлені дослідні зразки. Готується документаше, що розташовані по всій окружності (периметція для серійного виробництва. 7 13489 8 9 13489 10 11 13489 12 13 13489 14 15 Комп’ютерна верстка Л.Литвиненко 13489 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
