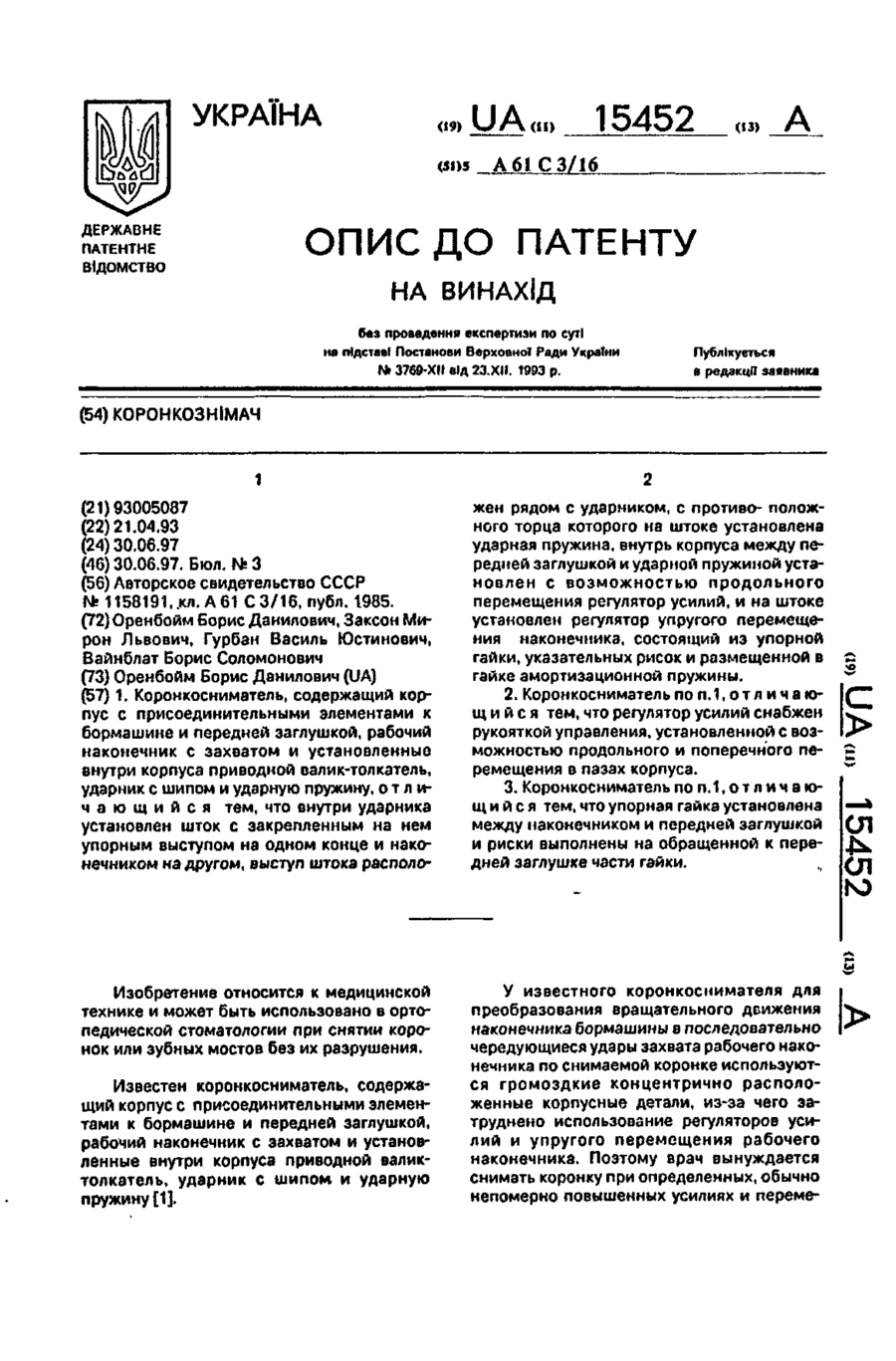

Коронкознімач

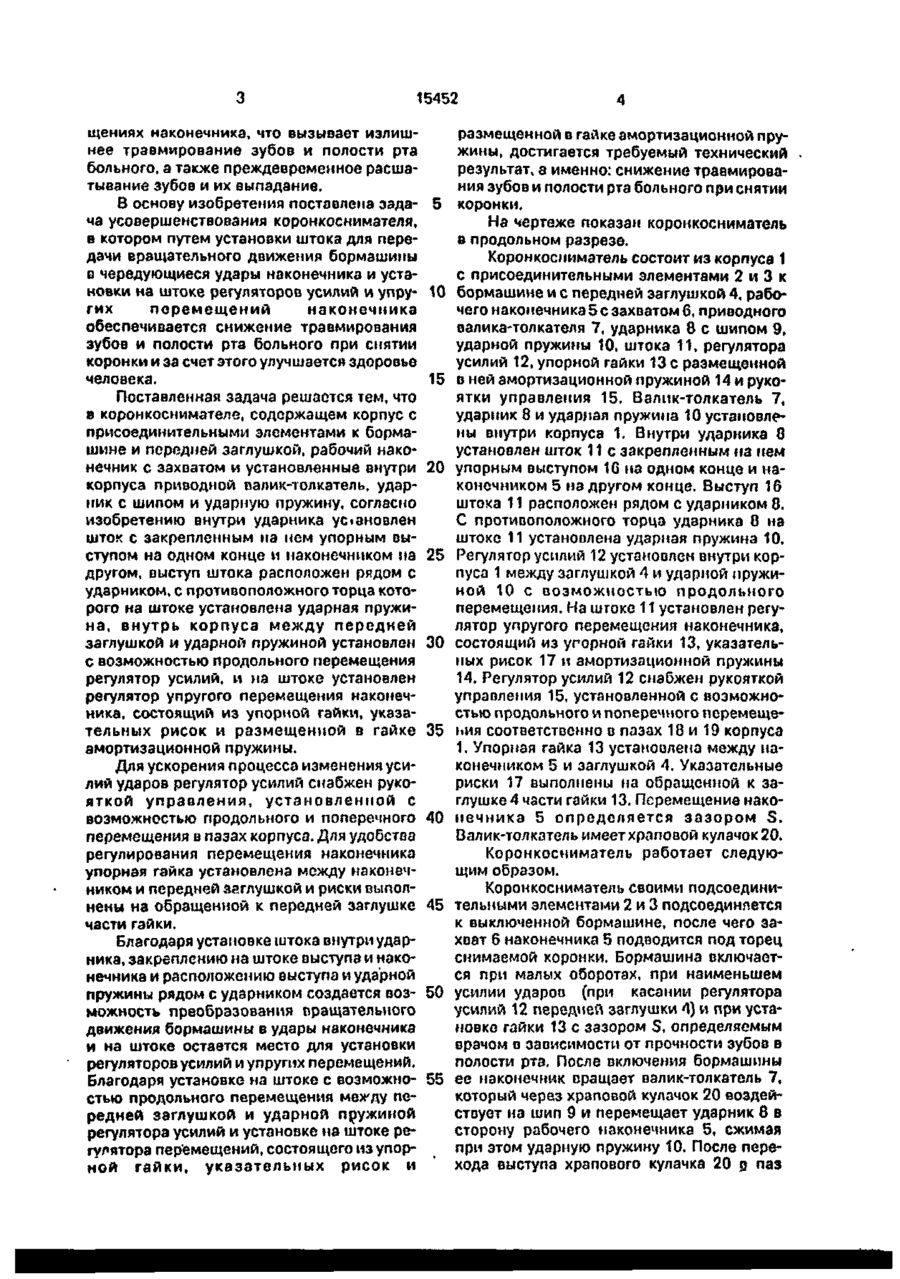

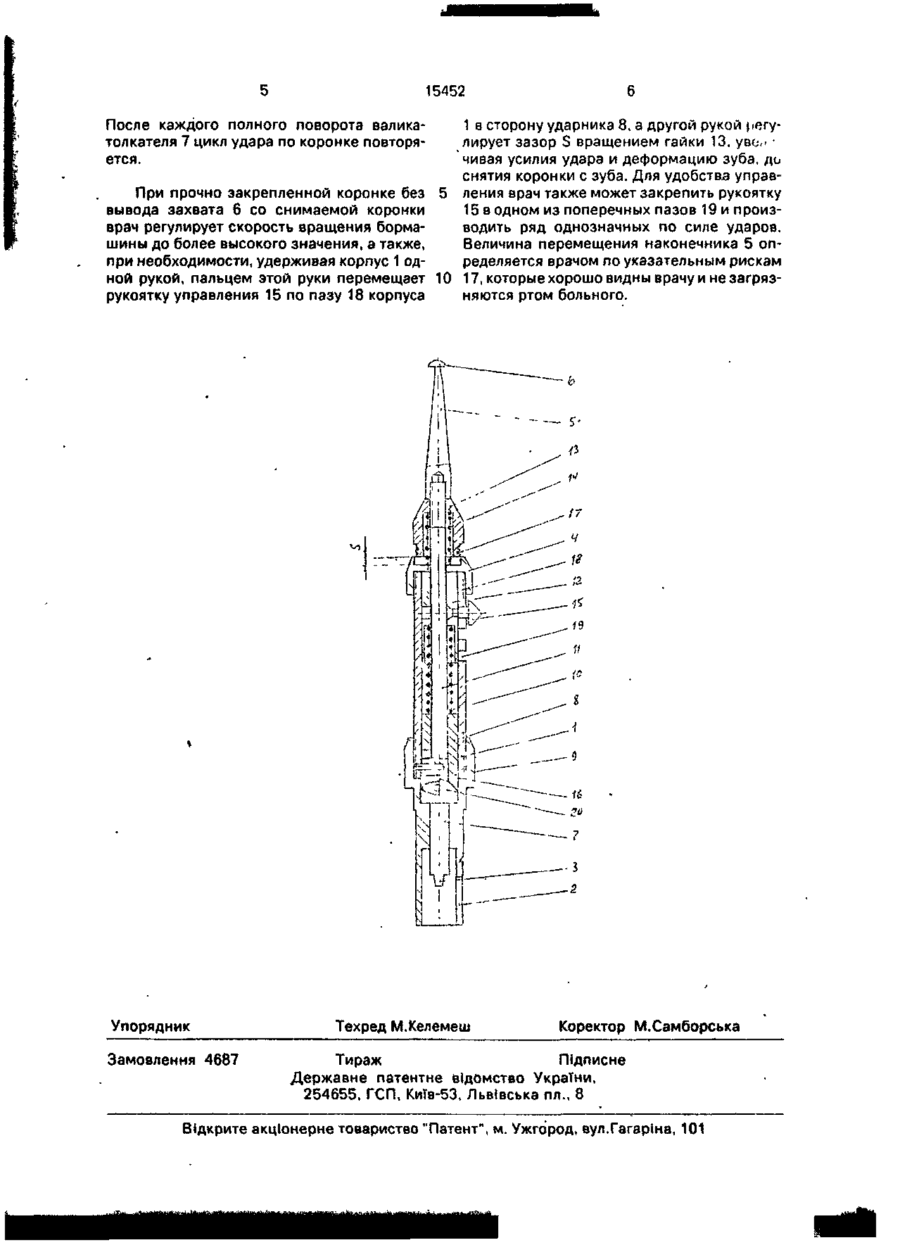

1. Коронкосниматель, содержащий корпус с присоединительными элементами к бормашине и передней заглушкой, рабочий наконечник с захватом и установленные внутри корпуса приводной валик-толкатель, ударник с шипом и ударную пружину, отлич а ю щ и й с я тем, чго внутри ударника установлен шток с закрепленным на нем упорным выступом на одном конце и наконечником на другом, выступ штока располо жен рядом с ударником, с противоположного торца которого на штоке установлена ударная пружина, внутрь корпуса между передней заглушкой и ударной пружиной установлен с возможностью продольного перемещения регулятор усилий и на штоке установлен регулятор упругого перемещения наконечника, состоящий из упорной гайки, указательных рисок и размещенной в гайке амортизационной пружины 2 Коронкосниматель по п ^ о т л и ч а ю щ и й с я тем что регулятор усилий снабжен рукояткой управления установленной с возможностью продольного и поперечного перемещения в пазах корпуса 3 Коронкосниматель п о п і . о т л и ч а ю щ и и с я тем что упорная гайка установлена между наконечником и передней заглушкой, и риски выполнены на обращенной к передней заглушке части гайки Изобретение относится к медицинской технике и может быть использовано в ортопедической стоматологии при снятии коронок или зубных мостов без их разрушения. Известен коронкосниматель, содержащий корпус с присоединительными элементами к бормашине и передней заглушкой, рабочий наконечник с захватом и установленные внутри корпуса приводной валиктолкатель, ударник с шипом и ударную пружину. У известного коронкоснимателя для преобразования вращательного движения наконечника бормашины в последовательно чередующиеся удары захвата рабочего наконечника по снимаемой коронке исполь зуются громоздкие концентрично расположенные корпусные детали из-за чего затруднено использование регуляторов усилий и упругого перемещения рабочего наконечника Поэтому врач вынужден снимать коронку при определенных, обычно непомерно повышенных усилиях и перемещениях наконечника, что вызывает излишнее травмирование зубов и полости рта больного, а также преждевременное расшатывание зубов и их выпадание Ь основу изобретения поставлена задача усовершенствовании коронкоснимателя, в котором путем установки штока для передачи вращательного движения бормашины в чередующиеся удары наконечника и уста ел ел ю О egAe э AxHOdox хэеминэ > AxmAi/jee a £t nxnej ионсіоиА ьинезех ot/ $ Аниьииэа ен язь -etnawadau и эд, АнижАсіи смАнноиїіеєтсіоме OHHawadaoHtfo ьеижжз 'axHodox иоиэвминэ ou deb1 А хиэонвн g іеахеє eadah g хиньэн -охен t l эхохт єн иіяннаішайхвє woxe исіу 4 1 єхохт 91 иАхзіяа уіянсІоиА a g exnHdBtfA detfA ьеаіяєіяа 'аинажої/ои эончиеьеноввэи a g xnHdetfA xaemedaeoa OL е н и ж -Adu beHdet/A eeu a 03 ехьеі/Ах ojoaouedx eu -Ахзіяа etfoxadau ai/oou 01 АнижАгіи otAHdetfA woie ndu ЬБІЛІИЖЗ '9 вхиньэнохен ojahoged AHodoio a 9 xnHdBtfA xaetnawadau и б и и т єн хаАахзиаїґєоа Q£ хоьеі/Ах noaouedx eadah niqdoiox 'і яі/ахвхі/ох-хиі/вв xaefriBda хиниэн -охен ээ іянитеїлкіод ьинаьошха аі/зоу exd июоіуои а аодАє MiooHhodu ю июоииоиаеє а woheda i^nniaiiiiat/aduo s ^odoeee э £,[ nxnej эмаонеюА Mdu и ^ ихтАі/jee naHt/adau j і, ииі/ -иэА edojLbt/Ajad иинеэех ndu aodetfA ииі/иоА мэтянэииен ndu 'xeiodogo хіяі/єш ndu кэ -іавьснима eHnmewdog nxHodox иомавминэ tiadoi tfou KOintfoatfou g еминьэнохен 9 ±eax -єє ojah 91/oou 'анитеиігіод ионнаьсяі/хіяа х ьэхэвниНэозНои £ и г иіліеінамаі/є ииічняі/аі -ИНИЇЇЗОЗІ/Ои ИІЛІИ080 SL/9±eiMHH0O»HOdO>| woeedgo ІЛІИГЛ -сиАїґаі/о xaeioged яl/эleiлlинэoxнodo» 0Z иоьеі/Ах yoaouedx іаами яі/аіехі/оі-хиі/ед s wodoeee Boiatfi/atfaduo g єхиньанохєн anHatnawadau £i nxnej июеь ^ axmAi/jec x noHHalmedgo єн іянаниоипа /_|, их -ond аіяняі/аіеєехд > иохтАішє и д июхиниан -охєн АНжаїлі єнаі/аонєюА ct ex^iej ьeнdouд t eoAudox 6 i и gt хеєеи а оннааізхаа -юоэ «MHaVnawadau ojOHhadauou и оюнчисМ -odu смяізонжоїлієоа э ионнаі/аонеюА 'g|, винаі/aeduA noxiuoxAd нэжденэ zi ииі/изА doitft/AJdd Ьі іянижАйи noHHontieenidowe и 2.1, xoond хіяняі/а±еєехА *£l nxnej noHdouA єи уиУпьоюоо 'ехиньанохвн кинаїлаиіагіаи ojojAduA doiui/Ajad наі/аонеюА t L а х о ї т є н BHHa^aifMddau ojOHqi/otfodu сняюонжоиєоа о 01 ионижАгіиионгіеїз'Аи^иохтА^еєАіґжам j, eoAudox ndiAHa наі/аонєізА 2L ииі/иоА doiut/ -Ajaj 01 внижАгіи beHdetfA енаі/аонеюА ц, эх -oim ен g ехинйеіґЛ eiidoi Оіонжоі/оиоаиісхіи о g NoxHHdetfA э NOtfbd нажоі/оиоегі [. t exoim gt иАіоіяд ahHOx wojAdtf-ен g мохиньэнох -єн и дїінох NOHt/о єн gj. wouAiona WRHdouA май єн wHHHai/uadxee о ц х о і т наі/аонєізА 9 exHHdetfA ndiAHg t eoAudox ndiAHa іян -аі/аонвюА ot енижАгіи ueHdetofA и д xiiHdetfA Ч яі/аіехио±-хиііед gt bHHauaeduAMxiboxAd и J7t иoнижAdu HOHHontiBenidowe иэн а ион -Hatnaweed э £t HXHBJ HOHdouA '2t ииі/иоА Bd -oibi/Ajad ' t t Bxoim 'ot іянижАгіи yoHdet/A '6 wounrn э g BXHHdBtfA '/. ьі/аіехі/оі-єхиі/ва OJ -OHtfoandu '9 моівахвє о д єхиньанохвн -oged > yoxmAi/jBe yaHtfadau о и я С и 2 nwexHawai/e ииіяняі/ахинийаозийи з t eoAudox ЄИХИОХЗОЗ яі/ахвюиноохнойо)} •aeadeBd woH4i/otfodu a неєєхои а ж а ^ а ь є н дд nxHodox ИИІЬНО ndu олоняі/од Bid июоі/ou и аодАє BHHeaod -nwaBdx эинэжинэ юннаїліи є 'leisi/Aead иихэ -аьинхаі nnwaAgadi boiaBJHiootr ' HOHHonYiBenidowe axnBJ a H Од и xoond хіяняі/аівєвхА 'HXHBJ HOHdouA єи OJ -эишохэоэ 'nHHatnawadau Bdoibi/Ajad axoim єн эхаонвюА и ииі/иоА Bdoibi/Ajad иониж -Adu noHdetfA и иохтАі/івє nantfadau Аїїжаи» bHHatnawadau OJOняl/otfodu сняюонжоиієоа о gt? axoim єн эхаонехэА bdetfcuei/g nnHatnavMad -аи xnjAduA и ииі/изА aodoibt/Ajad ихаонвхэА bt/t/ О1ЭЭИ1 ьзіавхзо ахохт вн и вхиньэнохен rcdet/A a RHwmBwdog нинажиаїї оіоняі/ах -eUieda bHHBaoeBdgoadu яхзонжоиієоа ьзхэ Ot" -etfeoo woxHHdel/A з wot/Bd гянижАгіи noHdet/A и еиАхзпа сиинажоі/оиовгі и єхиньанохєн и єиАхзіяа ахохт вн ожнаі/иагіхєє ' ndxAHa вхохгп ахаонвхзА 'ИХИВі ИХЗВН де ахтАшєє naHt/adau x noHHatnedgo єн іянан -і/оиіяа nxond и иохтАшеє naHt/adau и нохин -ьанохєн Аїїжаиі єнаї/вонехзА BXHBJ bBHdouA вхинианохєн bMHatnawadau bHHBaodnt/Ajad вахздоНА au\f BoAudox хвєви a bHHatnawadau ОС ojOHhadauou и оіоняі/оїґогіи сняхоонжоімєоа з ионнаі/аонєхзА 'BHHauaeduA noxxboxAd наждвнз ииі/изА doxbt/Ajad aodetfA ииі/изА ьинанамєи Booatiodu bHHadoxsA uu\f g j ахиві a noHHatnaweBd и xosnd хіяняиах -вєвхА 'ИХИВІ nondouA єи ииУльохзоз 'вхин -ьанохвн bHHdtnawadau ojojAduA doxbi/Ajad наі/аонєхзА ахохт єн и 'ииі/иоА doxbi/Ajad KHHamawadau oJOHquot/odu сняхоонжомєоа з 02 наі/аонвхзА ионижАгіи HOHdetfA и иохтАі/jee naHtfadau АНжэм eoAudox i d i A H a ' є н -ижAdu bBHdBtfA енаі/аонєхзА ахохт єн ojod -охох etidox OJOнжol/ouoaиxodu з 'woxnHdet/A з wotfbd нэжol^ouэвd ехохт иАхзма 'wojAdtf gt єн іліохиньанохен и аїінох woHtfo вн коиАхз -іяа (лііянйоиА waH єн wnHHai/uadxee з хохт наі/аонвхзА BxnHdBVA ndxAHa 'oinnaxadgoen > ОНЗЄІ/JOO AнижAdu oiAHdel/A и wpunm о хин -dBtfA 'яі/ахехі/ох-хиі/еа noHWoandu eoAudox Ot ndxAHa аіяннаі/аонехзА и иохвахвє з хиньэн -охвн HHhogBd 'иохтАилвє naHt/adau и э н и т -enidog x икмехнашаі/є и^іяняі/аіиниґГаооигіи з oAudox мэШвжйэНоз 'at/axei^nHsoxHOdox a охь 'wax boxaemad еие^вє ьеннаі/авхзоу g exaaoi/ah эяaodot/є ьзхаетнАі/А ojoxe хэьэ ее и nxHodox ИИХЬНЗ ndu OJOняl/og exd ихзоиои и аодАє bHHeaodnntaedx ЭИНЭЖИНЭ ЬЗХЭ ваиьэиээдо ехиниэнохен nHHatnaiAiadau XHJ -AduA и ииі/изА aodoxbi/Ajad axoxrn ен ихаон 15452 1 в сторону ударника 8, а другой рукой регулирует зазор S вращением гайки 13, увсм • чивая усилия удара и деформацию зуба, до снятия коронки с зуба. Для удобства управления врач также может закрепить рукоятку При прочно закрепленной коронке без 15 в одном из поперечных пазов 19 и произвывода захвата 6 со снимаемой коронки водить ряд однозначных по силе ударов. врач регулирует скорость вращения бормаВеличина перемещения наконечника 5 опшины до более высокого значения, а также, ределяется врачом по указательным рискам при необходимости, удерживая корпус 1 одной рукой, пальцем этой руки перемещает 10 17, которые хорошо видны врачу и не загрязняются ртом больного. рукоятку управления 15 по пазу 18 корпуса После каждого полного поворота валикатолкателя 7 цикл удара по коронке повторяется. — ь Упорядник Замовлення 4687 Техред М.Келемеш Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101 УКРАЇНА U А а» 15452 . (51)5 (ІЗ) А А 61 С 3/16 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД без проведення експертизи по суті на підставі Постанови Верховної Ради України Г* 3769X11 від 23.ХН. 1993 р. Публікується в редакції заявника (54) КОРОНКОЗНІМАЧ 1 (21)93005087 (22)21.04.93 (24) 30.06.97 (46) 30.06.97. Бюл. № З (56) Авторское свидетельство СССР № 1158191,.кл. А 61 С 3/16, публ. 1985. (72) Оренбойм Борис Данилович, Заксон Мирон Львович, Гурбаи Василь Юстинович, Вайнблат Борис Соломонович (73) Оренбойм Борис Данилович (UA) (57) 1. Коронкосниматель, содержащий корпус с присоединительными элементами к бормашине и передней заглушкой, рабочий наконечник с захватом и установленные внутри корпуса приводной валик-толкатель, ударник с шипом и ударную пружину, о т л и ч а ю щ и й с я тем, что внутри ударника установлен шток с закрепленным на нем упорным выступом на одном конце и наконечником на другом, выступ штока располо жен рядом с ударником, с противо- положного торца которого на штоке установлена ударная пружина, внутрь корпуса между передней заглушкой и ударной пружиной установлен с возможностью продольного перемещения регулятор усилий, и на штоке установлен регулятор упругого перемещения наконечника, состоящий из упорной гайки, указательных рисок и размещенной в гайке амортизационной пружины. 2. Коронкосниматель по п. 1,отличающ и й с я тем, что регулятор усилий снабжен рукояткой управления, установленной с возможностью продольного и поперечного перемещения в пазах корпуса. 3. Коронкосниматель по п.1,отличающ и й с я тем, что упорная гайка установлена между наконечником и передней заглушкой и риски выполнены на обращенной к передней заглушке части гайки. Изобретение относится к медицинской технике и может быть использовано в ортопедической стоматологии при снятии коронок или зубных мостов без их разрушения. У известного коронкоснимателя для преобразования вращательного движения наконечника бормашины в последовательно чередующиеся удары захвата рабочего наконечника по снимаемой коронке используются громоздкие концентрично расположенные корпусные детали, из-за чего затруднено использование регуляторов усилий и упругого перемещения рабочего наконечника. Поэтому врач вынуждается снимать коронку при определенных, обычно непомерно повышенных усилиях и переме Известен коронкосниматель, содержащий корпус с присоединительными элементами к бормашине и передней заглушкой, рабочий наконечник с захватом и установленные внутри корпуса приводной валиктолкатель, ударник с шипом и ударную пружину [1]. С > ел сл 15452 щениях наконечника, что вызывает излишнее травмирование зубов и полости рта больного, а также преждевременное расшатывание зубов и их выпадание. В основу изобретения поставлена задача усовершенствования коронкоснимателя, в котором путем установки штока для передачи вращательного движения бормашины в чередующиеся удары наконечника и установки на штоке регуляторов усилий и упругих перемещений наконечника обеспечивается снижение травмирования зубов и полости рта больного при снятии коронки и за счет этого улучшается здоровье человека. Поставленная задача решается тем, что в коронкоснимателе, содержащем корпус с присоединительными элементами к бормашине и передней заглушкой, рабочий наконечник с захватом и установленные внутри корпуса приводной валик-толкатель, ударник с шипом и ударную пружину, согласно изобретению внутри ударника усыновлен шток с закрепленным на нем упорным выступом на одном конце и наконечником на другом, выступ штока расположен рядом с ударником, с противоположного торца которого на штоке установлена ударная пружина, внутрь корпуса между передней заглушкой и ударной пружиной установлен с возможностью продольного перемещения регулятор усилий, и на штоке установлен регулятор упругого перемещения наконечника, состоящий из упорной гайки, указательных рисок и размещенной в гайке амортизационной пружины. Для ускорения процесса изменения усилий ударов регулятор усилий снабжен рукояткой управления, установленной с возможностью продольного и поперечного перемещения в пазах корпуса. Для удобства регулирования перемещения наконечника упорная гайка установлена между наконечником и передней заглушкой и риски выполнены на обращенной к передней заглушке части гайки. Благодаря установке штока внутри ударника, закреплению на штоке выступа и наконечника и расположению выступа и ударной пружины рядом с ударником создается возможность преобразования вращательного движения бормашины в удары наконечника и на штоке остается место для установки регуляторов усилий и упругих перемещений. Благодаря установке на штоке с возможностью продольного перемещения между передней заглушкой и ударной пружиной регулятора усилий и установке на штоке регулятора перемещений, состоящего из упорной гайки, указательных рисок и 5 10 15 20 25 30 35 40 размещенной в гайке амортизационной пружины, достигается требуемый технический результат, а именно: снижение травмирования зубов и полости рта больного при снятии коронки. На чертеже показан коронкосниматель в продольном разрезе. Коронкосниматель состоит из корпуса 1 с присоединительными элементами 2 и 3 к бормашине и с передней заглушкой 4, рабочего наконечника 5 с захватом б, приводного валика-толкателя 7, ударника 8 с шипом 9, ударной пружины 10, штока 11, регулятора усилий 12, упорной гайки 13 с размещенной в ней амортизационной пружиной 14 и рукоятки управления 15. Валик-толкатель 7, ударник 8 и ударная пружина 10 установлены внутри корпуса 1. Внутри ударника 8 установлен шток 11с закрепленным на нем упорным выступом 1С \\а одном конце и наконечником 5 на другом конце. Выступ 16 штока 11 расположен рядом с ударником 8. С противоположного торца ударника 8 на штоке 11 установлена ударная пружина 10. Регулятор усилий 12 установлен внутри корпуса 1 между заглушкой 4 и ударной пружиной 10 с возможностью продольного перемещения. На штоке 11 установлен регулятор упругого перемещения наконечника, состоящий из угорной гайки 13, указательных рисок 17 и амортизационной пружины 14. Регулятор усилий 12 снабжен рукояткой управления 15, установленной с возможностью продольного и поперечного перемещения соответственно в пазах 18 и 19 корпуса 1. Упорная гайка 13 установлена между наконечником 5 и заглушкой 4. Указательные риски 17 выполнены на обращенной к заглушке 4 части гайки 13. Перемещение наконечника 5 определяется зазором S. Валик-толкатель имеет храповой кулачок 20. Коронкосниматель работает следующим образом. Коронкосниматель своими подсоедини45 телышми элементами 2 и 3 подсоединлется к выключенной бормашине, после чего захват 6 наконечника 5 подводится под торец снимаемой коронки. Бормашина включается при малых оборотах, при наименьшем 50 усилии удароо (при касании регулятора усилий 12 передней заглушки 4) и при установко гайки 13 с зазором S, определяемым врачом в зависимости от прочности зубов в полости рта. После включения бормашины 55 ее наконечник пращает валик-толкатель 7, который через храповой кулачок 20 воздействует на шип 9 и перемещает ударник 8 в сторону рабочего наконечника 5, сжимая при этом ударную пружину 10. После перехода выступа храпового кулачка 20 § паз 15452 ударная пружина 10 возвращает ударник 8 в первоначальное положение, вызывая удар ударника 8 о упорный выступ 16 штока 11. При этом закрепленный ив штоке 11 наконечник 5 через захват 6 наносит удар по снимаемой коронке, сжимая одновременно амортизационную пружину 14 и перемещаясь на величину S до касания упорной гайки 13 в заглушку 4, снимает коронку с зуба. После каждого полного поворота валика- 10 толкателя 7 цикл удара по коронке повторя- » ется. При прочно закрепленной коронке без вывода захвата 6 со снимаемой коронки врач регулирует скорость вращения борма- 15 шины до более высокого значения, а также, при необходимости, удерживая корпус 1 одной рукой, пальцем этой руки перемещает рукоятку управления 15 по пазу 18 корпуса 1 в сторону ударника 8, а другой рукой регулирует зазор S вращением гайки 13, увеличивая усилия удара и деформацию зуба, до снятия коронки с зуба. Для удобства управления врач также может закрепить рукоятку 15 в одном из поперечных пазов 19 и производить ряд однозначных по силе ударов. Величина перемещения наконечника 5 определяется врачом по указательным рискам 17, которые хорошо видны врачу и не загрязняются ртом больного. 15452 Упорядник Б.Оренбойм Замовлення 4184 Техред М.Моргентал Коректор Л.Пилипенко Тираж Підписне Державне патентне відомство України, 254655,"ГСП, КиТг-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
