Коронкознімач

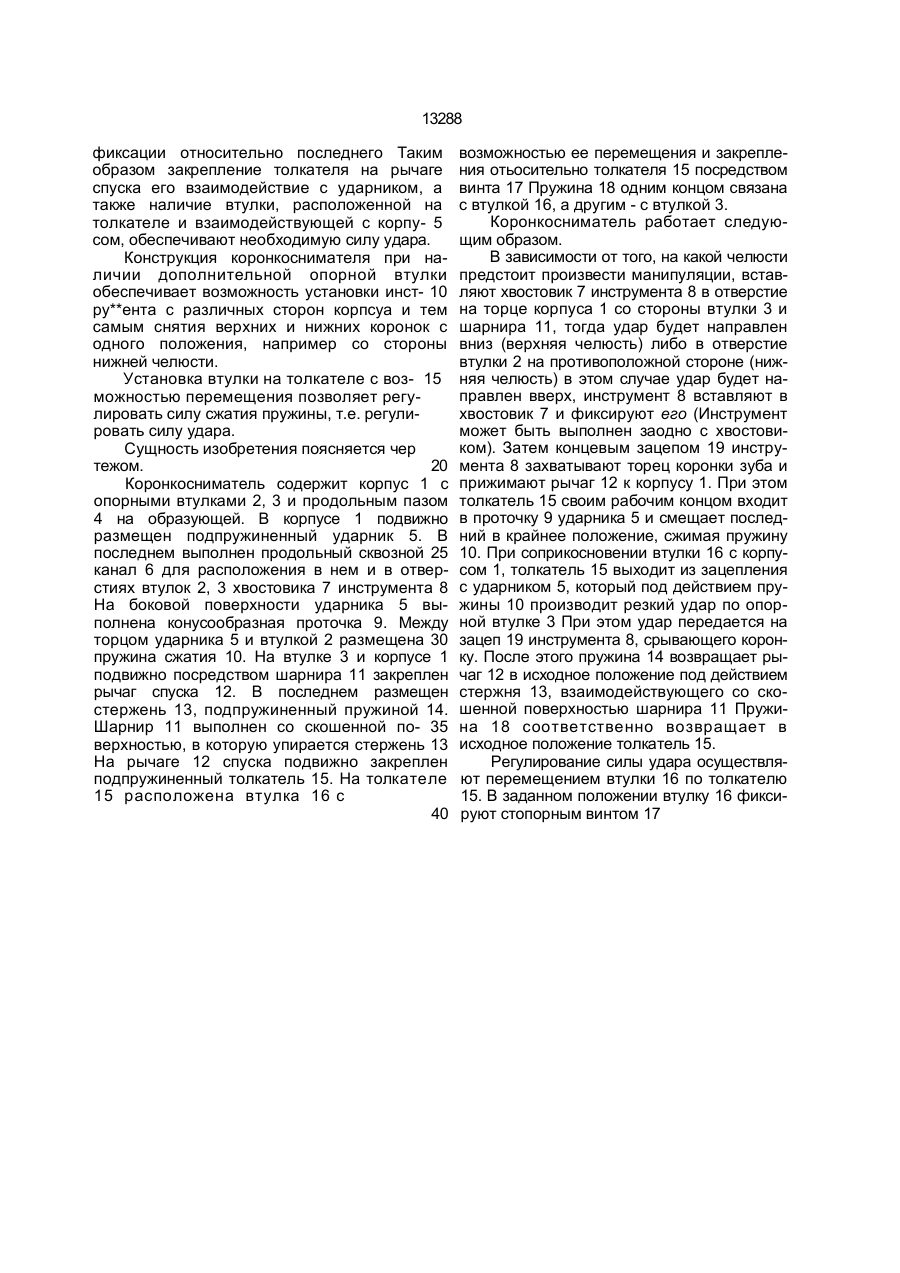

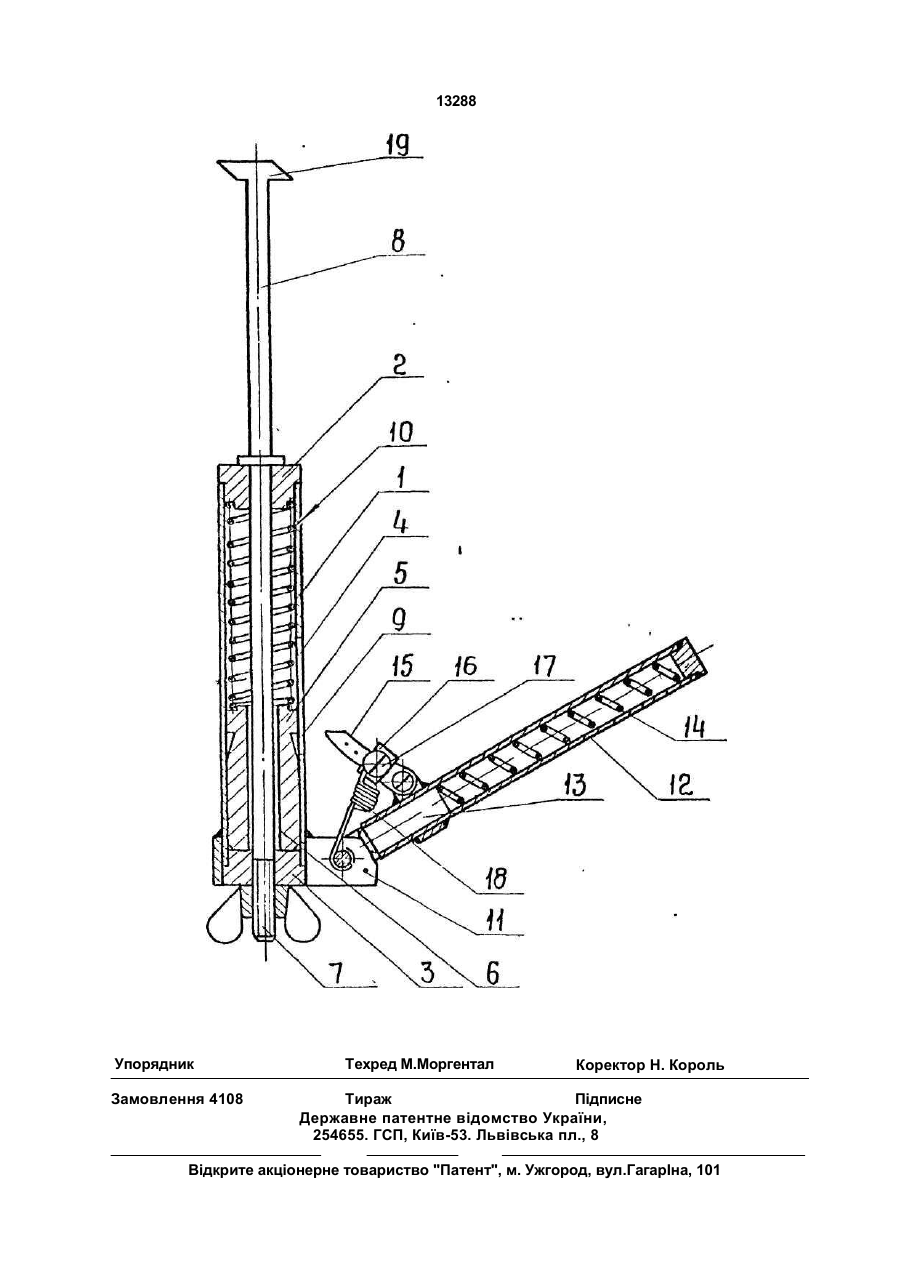

1. Коронкосниматель, содержащий кор пус с опорной втулкой и продольным пазом на образующей, подпружиненный ударник, рычаг спуска с шарнирно закрепленным подпружиненным толкателем, о т л и ч а ю щ и й с я тем, что в ударнике выполнен продольный сквозной канал для расположения хвостовика инструмента, на боковой поверхности ударника выполнена конусообразная проточка для взаимодействия с толкателем, при этом последний закреплен на рычаге спуска и снабжен втулкой для взаимодействия с корпусом, а корпус снабжен дополнительной опорной втулкой для возможности установки инструмента с противоположного торца. 2. Коронкосниматель по п. 1, отличающ и й с я тем, что втулка на толкателе установлена с возможностью перемещения и фиксации относительно последнего. Изобретение относится к медицине, в частности к ортопедической стоматологии для снятия зубных коронок. Наиболее близким является коронкосниматель, содержащий корпус с опорной втулкой и сквозным окном, подпружиненный ударник, рычаг спуска с шарнирно закрепленным подпружиненным толкателем, и инструмент. Однако известный коронкосниматель из-за малой массы ударника не обеспечивает достаточной силы удара для снятия коронки и регулировки силы удара, не может быть использован для снятия коронок с верхней и нижней челюстей с одной удобной для врача позиции. В основу изобретения поставлена задача создания конструкции коронкоснимателя, в котором за счет изменения формы выполнения элементов и их взаимного расположения обеспечивается возможность увеличения силы удара и повышаются удобства использования. Поставленная задача решается тем, что в коронкоснимателе, содержащем корпус с опорной втулкой и продольным пазом на образующей, подпружиненный ударник, рычаг спуска с шарнирно закрепленным подпружиненным толкателем, согласно изобретению, ударник выполнен с продольным сквозным каналом для расположения хвостовика инструмента, на боковой поверхности ударника выполнена конусообразная проточка для взаимодействия с толкателем, при этом последний закреплен на рычаге спуска и снабжен втулкой для взаимодействия с корпусом, а корпус снабжен дополнительней опорной втулкой для возможности установки инструмента с противоположного торца. Втулка на толкателе может быть установлена с возможностью перемещения и (21)4821887/SU (22) 27.03.90 (24) 28.02.97 (46) 28.02.97. Бюл. № 1 (56) Авторское свидетельство СССР N21671282, кл. А 61 С 3/16, 1989 (прототип). (72) Вітов Альберт Анатолійович (73) Вітов Альберт Анатолійович (UA) с > ю 00 00 о 13288 фиксации относительно последнего Таким образом закрепление толкателя на рычаге спуска его взаимодействие с ударником, а также наличие втулки, расположенной на толкателе и взаимодействующей с корпу- 5 сом, обеспечивают необходимую силу удара. Конструкция коронкоснимателя при наличии дополнительной опорной втулки обеспечивает возможность установки инст- 10 ру**ента с различных сторон корпсуа и тем самым снятия верхних и нижних коронок с одного положения, например со стороны нижней челюсти. Установка втулки на толкателе с воз- 15 можностью перемещения позволяет регулировать силу сжатия пружины, т.е. регулировать силу удара. Сущность изобретения поясняется чер тежом. 20 Коронкосниматель содержит корпус 1 с опорными втулками 2, 3 и продольным пазом 4 на образующей. В корпусе 1 подвижно размещен подпружиненный ударник 5. В последнем выполнен продольный сквозной 25 канал 6 для расположения в нем и в отверстиях втулок 2, 3 хвостовика 7 инструмента 8 На боковой поверхности ударника 5 выполнена конусообразная проточка 9. Между торцом ударника 5 и втулкой 2 размещена 30 пружина сжатия 10. На втулке 3 и корпусе 1 подвижно посредством шарнира 11 закреплен рычаг спуска 12. В последнем размещен стержень 13, подпружиненный пружиной 14. Шарнир 11 выполнен со скошенной по- 35 верхностью, в которую упирается стержень 13 На рычаге 12 спуска подвижно закреплен подпружиненный толкатель 15. На толкателе 15 расположена втулка 16 с 40 возможностью ее перемещения и закрепления отьосительно толкателя 15 посредством винта 17 Пружина 18 одним концом связана с втулкой 16, а другим - с втулкой 3. Коронкосниматель работает следующим образом. В зависимости от того, на какой челюсти предстоит произвести манипуляции, вставляют хвостовик 7 инструмента 8 в отверстие на торце корпуса 1 со стороны втулки 3 и шарнира 11, тогда удар будет направлен вниз (верхняя челюсть) либо в отверстие втулки 2 на противоположной стороне (нижняя челюсть) в этом случае удар будет направлен вверх, инструмент 8 вставляют в хвостовик 7 и фиксируют его (Инструмент может быть выполнен заодно с хвостовиком). Затем концевым зацепом 19 инструмента 8 захватывают торец коронки зуба и прижимают рычаг 12 к корпусу 1. При этом толкатель 15 своим рабочим концом входит в проточку 9 ударника 5 и смещает последний в крайнее положение, сжимая пружину 10. При соприкосновении втулки 16 с корпусом 1, толкатель 15 выходит из зацепления с ударником 5, который под действием пружины 10 производит резкий удар по опорной втулке 3 При этом удар передается на зацеп 19 инструмента 8, срывающего коронку. После этого пружина 14 возвращает рычаг 12 в исходное положение под действием стержня 13, взаимодействующего со скошенной поверхностью шарнира 11 Пружина 18 соответственно возвращает в исходное положение толкатель 15. Регулирование силы удара осуществляют перемещением втулки 16 по толкателю 15. В заданном положении втулку 16 фиксируют стопорным винтом 17 13288 Упорядник Замовлення 4108 Техред М.Моргентал Коректор Н. Король Тираж Підписне Державне патентне відомство України, 254655. ГСП, Київ-53. Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
