Одноразовий шприц жеребного

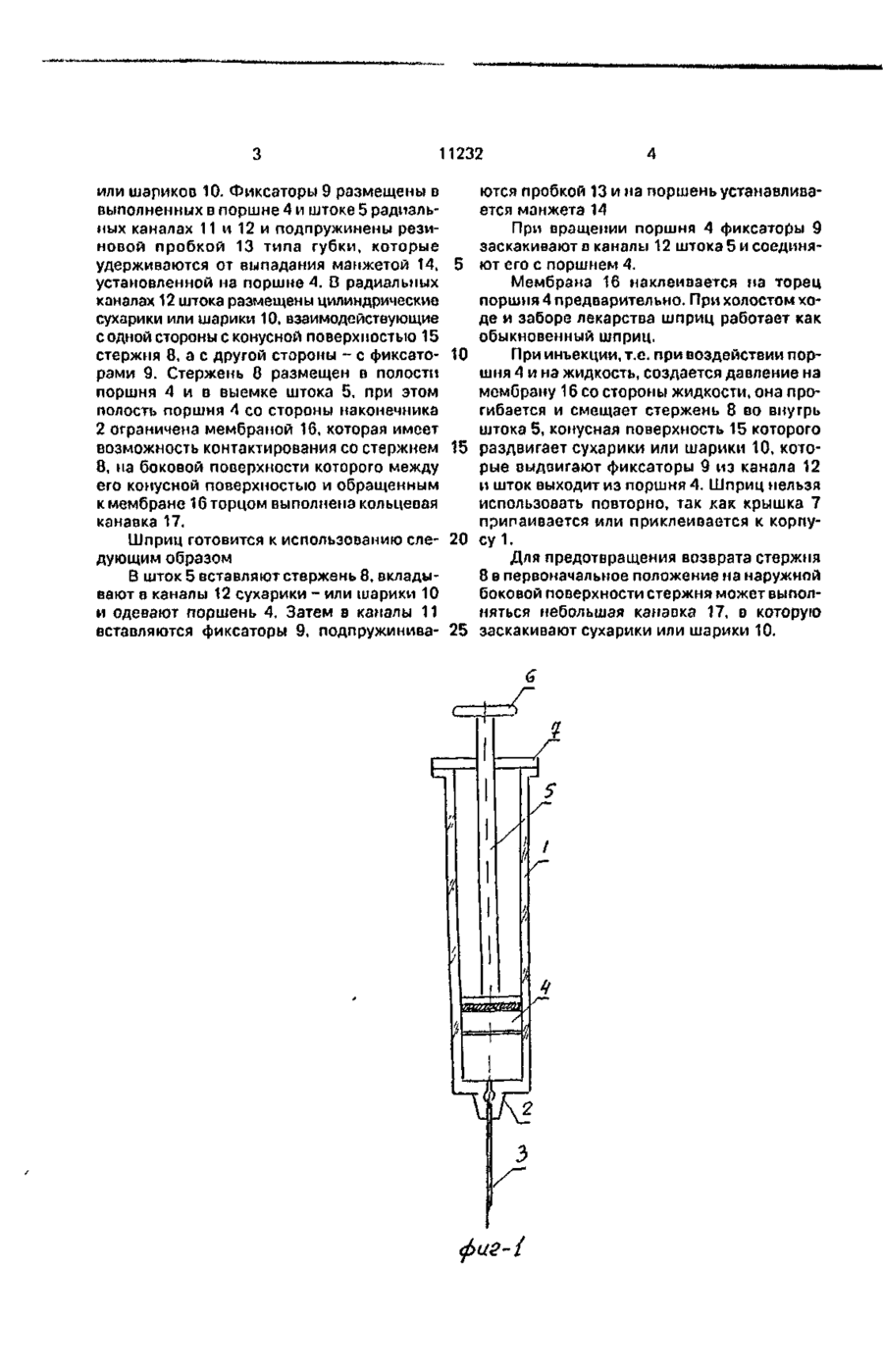

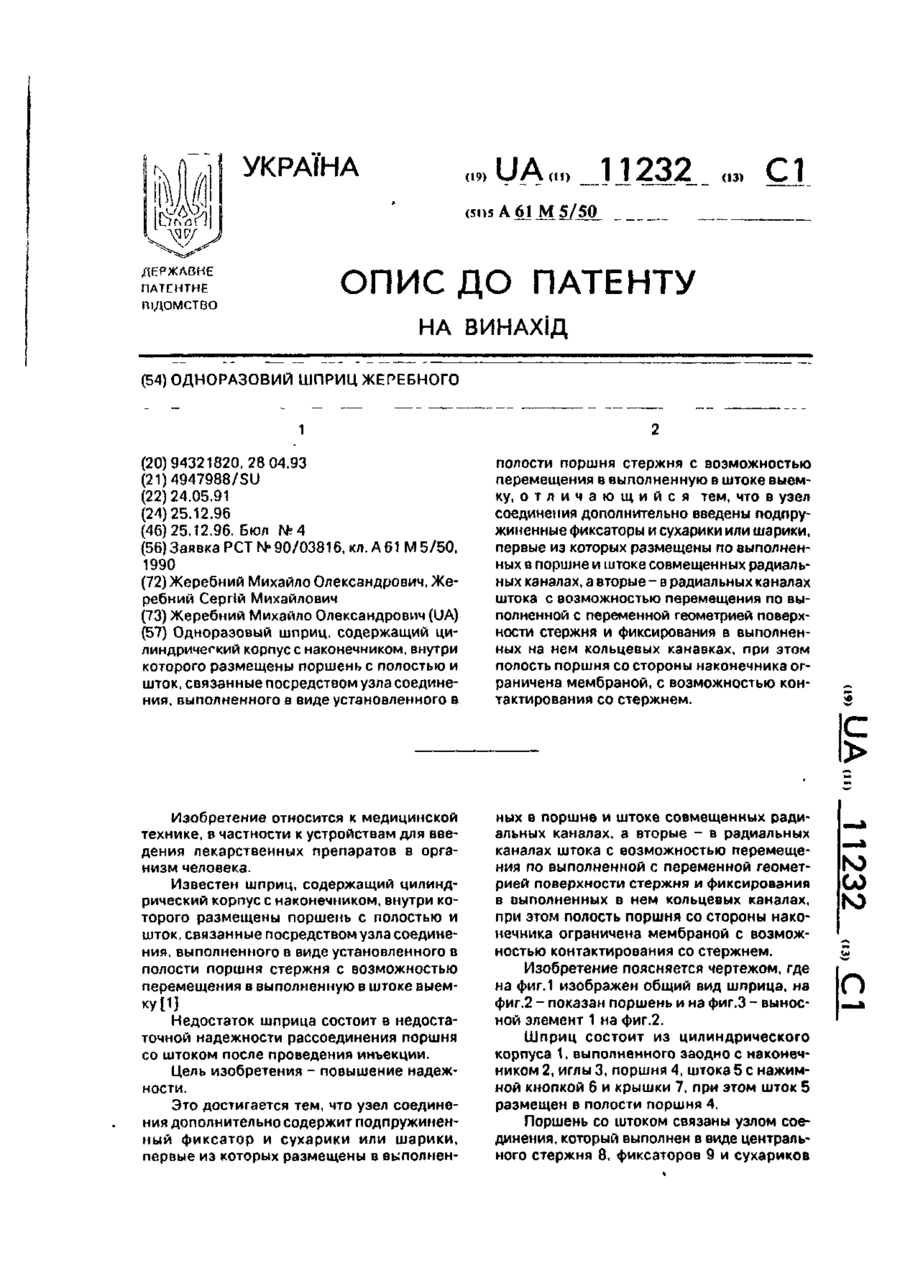

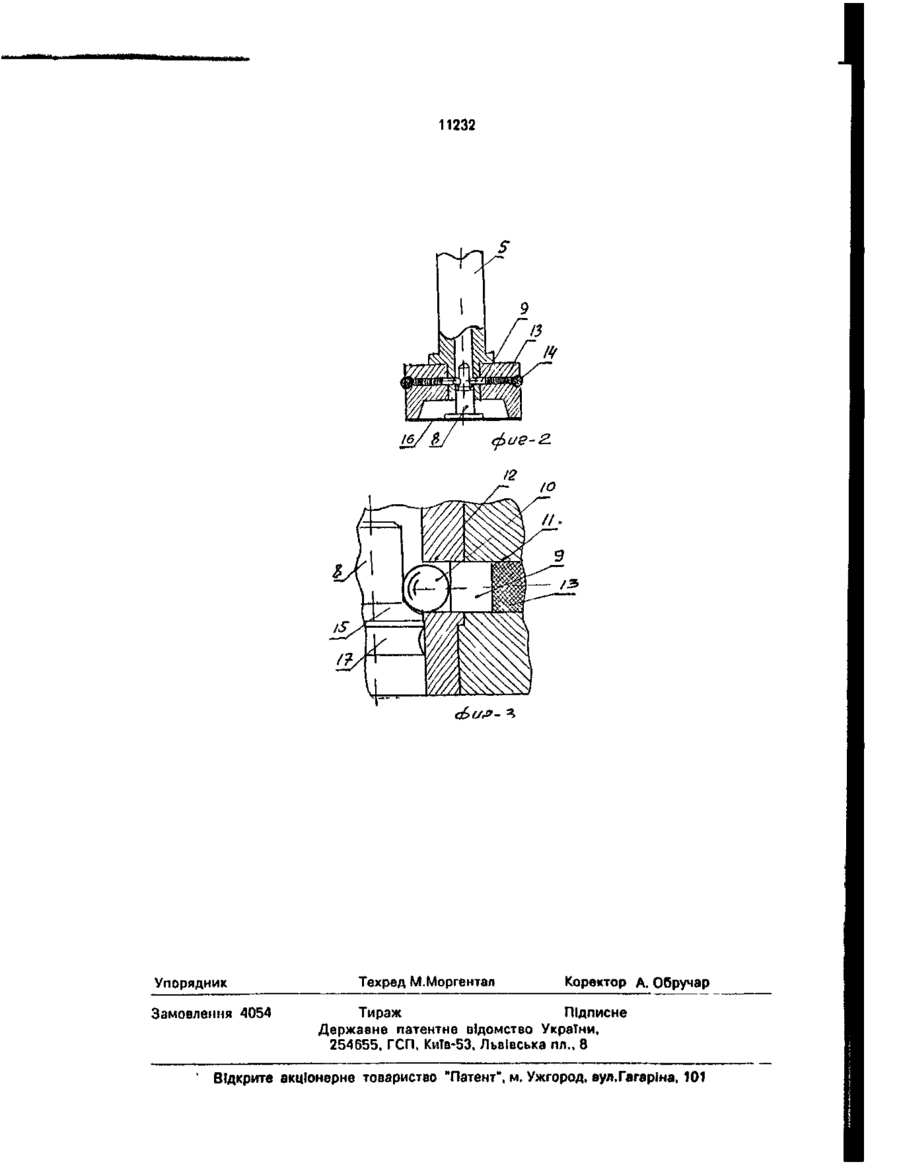

Одноразовый шприц, содержащий цилиндрический корпус с наконечником, внутри которого размещены поршень с полостью и шток, связанные посредством узла соединения, выполненного в виде установленного в полости поршня стержня с возможностью перемещения в выполненную в штоке выемку, о т л и ч а ю щ и й с я тем, что в узел соединения дополнительно введены подпружиненные фиксаторы и сухарики или шарики, первые из которых размещены по выполненных в поршне и штоке совмещенных радиальных каналах, а вторые - в радиальных каналах штока с возможностью перемещения по выполненной с переменной геометрией поверхности стержня и фиксирования в выполненных на нем кольцевых канавках, при этом полость поршня со стороны наконечника ограничена мембраной, с возможностью контактирования со стержнем. С > Изобретение относится к медицинской технике, в частности к устройствам для введения лекарственных препаратов в организм человека. Известен шприц, содержащий цилиндрический корпус с наконечником, внутри которого размещены поршень с полостью и шток, связанные посредством узла соединения, выполненного в виде установленного в полости поршня стержня с возможностью перемещения в выполненную в штоке выемку[1] Недостаток шприца состоит в недостаточной надежности рассоединения поршня со штоком после проведения инъекции. Цель изобретения - повышение надежности. Это достигается тем, что узел соединения дополнительно содержит подпружиненный фиксатор и сухарики или шарики, первые из которых размещены в выполнен ных в поршне и штоке совмещенных радиальных каналах, а вторые - в радиальных каналах штока с возможностью перемещения по выполненной с переменной геометрией поверхности стержня и фиксирования в выполненных в нем кольцевых каналах, при этом полость поршня со стороны наконечника ограничена мембраной с возможностью контактирования со стержнем. Изобретение поясняется чертежом, где на фиг.1 изображен общий вид шприца, на фиг.2 - показан поршень и на фиг.З - выносной элемент 1 на фиг.2. Шприц состоит из цилиндрического корпуса 1, выполненного заодно с наконечником 2, иглы 3, поршня 4, штока 5 с нажимной кнопкой 6 и крышки 7, при этом шток 5 размещен в полости поршня 4. Поршень со штоком связаны узлом соединения, который выполнен в виде центрального стержня 8, фиксаторов 9 и сухариков со О 11232 или шариков 10. Фиксаторы 9 размещены в выполненных в поршне 4 и штоке 5 радиальных каналах 11 и 12 и подпружинены резиновой пробкой 13 типа губки, которые удерживаются от выпадания манжетой 14, установленной на поршне 4. В радиальных каналах 12 штока размещены цилиндрические сухарики или шарики 10, взаимодействующие с одной стороны с конусной поверхностью 15 стержня 8, а с другой стороны - с фиксаторами 9. Стержень 8 размещен в полости поршня 4 и в выемке штока 5, при этом полость поршня 4 со стороны наконечника 2 ограничена мембраной 16, которая имеет возможность контактирования со стержнем 8, на боковой поверхности которого между его конусной поверхностью и обращенным к мембране 16 торцом выполнена кольцевая канавка 17. Шприц готовится к использованию еледующим образом В шток 5 вставляют стержень 8, вкладывают в каналы 12 сухарики - или шарики 10 и одевают поршень 4. Затем в каналы 11 вставляются фиксаторы 9, подпружинива 5 10 15 20 25 ются пробкой 13 и на поршень устанавливается манжета 14 При вращении поршня 4 фиксаторы 9 заскакивают в каналы 12 штока 5 и соединяют его с поршнем 4. Мембрана 16 наклеивается на торец поршня 4 предварительно. При холостом ходе и заборе лекарства шприц работает как обыкновенный шприц. При инъекции, т.е. при воздействии поршня 4 и на жидкость, создается давление на мембрану 16 со стороны жидкости, она прогибается и смещает стержень 8 во внутрь штока 5, конусная поверхность 15 которого раздвигает сухарики или шарики 10, которые выдвигают фиксаторы 9 из канала 12 и шток выходит из поршня 4. Шприц нельзя использовать повторно, так как крышка 7 припаивается или приклеивается к корпусу 1. Для предотвращения возврата стержня 8 в первоначальное положение на наружной боковой поверхности стержня может выполняться небольшая канавка 17, в которую заскакивают сухарики или шарики 10. S фи$-{ 11232 Упорядник Замовлення 4054 ' Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська лл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
