Концентрат гідравлічної рідини
Номер патенту: 1933
Опубліковано: 20.12.1994
Автори: Боханов Дмитро Федорович, Гаврюшенко Раїса Іванівна, Котляр Євдокія Ягорівна, Поліщук Іван Олексійович, Губанова Валентина Андріївна, Піндак Віктор Івановіч, Пігульська Раїса Іванівна, Стахов Борис Григорович, Солов'йова Олена Володимирівна, Єна Борис Павлович
Формула / Реферат
Концентрат гидравлической жидкости на основе воды и этиленгликоля, содержащий морфолин, буру и бензоат натрия, отличающийся тем, что, с целью улучшения стабильности, повышения смазывающих свойств и эксплуатацион-ных характеристик жидкости при отрицательных температурах, концентрат дополнительно содержит триэтаноламиновые мыла антраниловой и сульфо-салициловой кислот, нитрит натрия, бензотриазол и натриевую соль этилен-диаминтетрауксусной кислоты при следующем соотношении компонентов, мас.%,:
бензоат натрия 2—6
натриевая соль этилендиаминтетрауксусной кислоты 0,2—0,8
нитрит натрия 6—10
бензотриазол 0,6—1,0
бура 1—З
морфолин 0,1—0,3
триэтаноламиновое мыло антраниловой кислоты 2,1—7,9
триэтаноламиновое мыло сульфосалициловой кислоты 1—9 этиленгликоль 25—59
вода до 100.
Текст

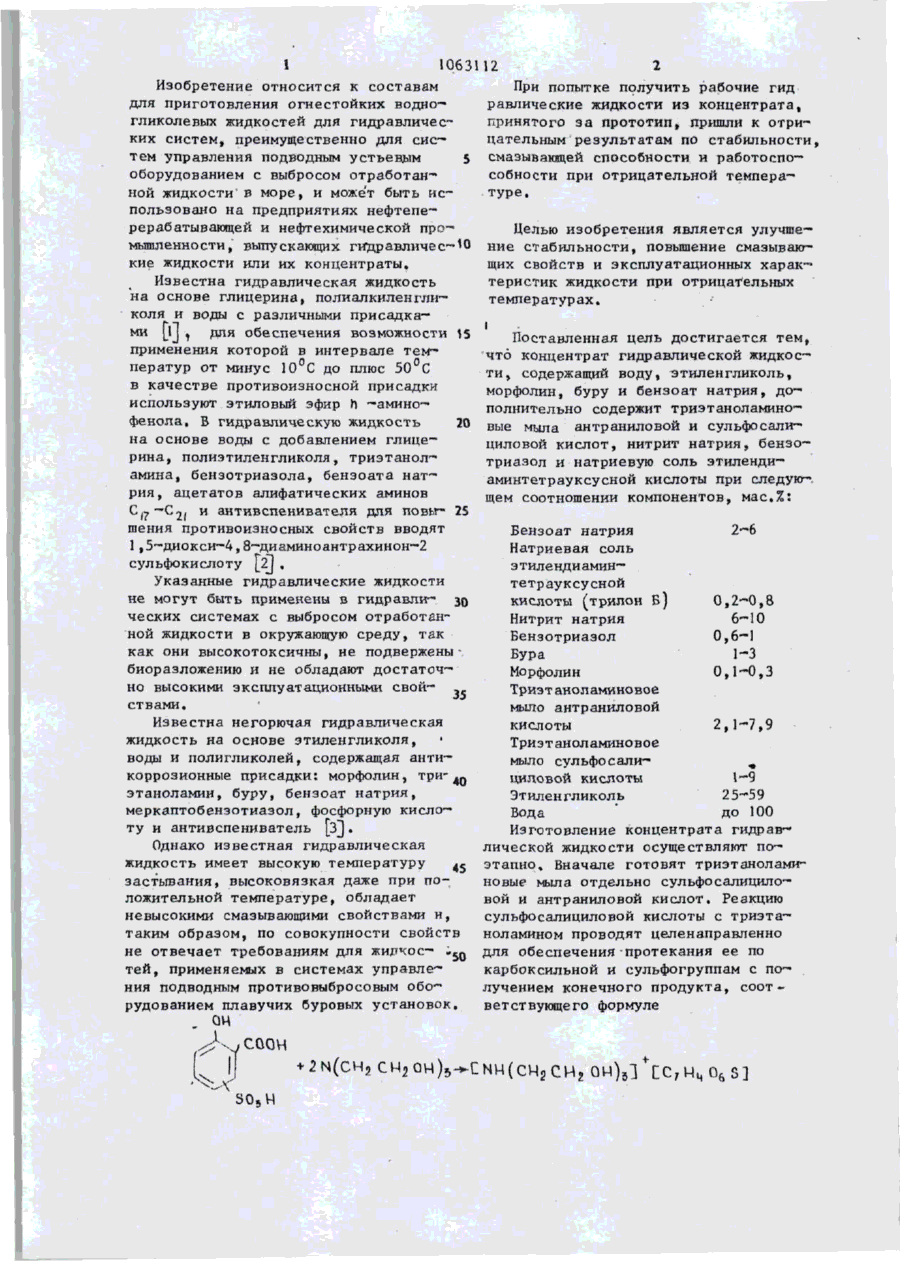

КОНЦЕНТРАТ ГИДРАВЛИЧЕСКОЙ ЖИДКОСТИ на основе воды и этиленгликоля, содержащий морфолин, буру и бензоат натрия, о т л и ч а ю щ и й с я тем, что, с целью улучшения стабильности, повышения смазывающих свойств и эксплуатационных х а рактеристик жидкости при отрицательных температурах, концентрат дополнительно содержит триэтаноламиновые мыла антраниловон и сульфосалицило— вой кислот, нитрит натрия, бензотриазол и натриевую соль этилендиамин— тетрауксусной кислоты при следующем соотношении компонентов, мас,%: 2-6 Бензоат натрия Натриевая соль этилендиаминтет— рауксусной кислоты 0,2-0,8 Нитрит натрия 6-Ю Бензотриазол 0,6-1,0 1-3 Бура Морфолин 0,1-0,3 Триэтаноламиновое мыло антраниловой кислоты 2,1-7,9 Триэтаноламиновое мыло сульфосалици— 1-9 ловой кислоты Этиленгликоль 25-59 Вода до 100 оо 1 10631 12 2 Изобретение относится к составам При попытке получить рабочие гид для приготовления огнестойких водно— равлические жидкости из концентрата, гликолевых жидкостей для гидравличеспринятого за прототип, пришли к отринательным результатам по стабильности, ких систем, преимущественно для систем управления подводным устьевым 5 смазывающей способности и работоспособности при отрицательной темпераоборудованием с выбросом отработантуре. ной жидкости 0 море, и может быть использовано на предприятиях нефтеперерабатывающей и нефтехимической проЦелью изобретения является улучшемышленности, выпускающих гКДравличес-Ю ние стабильности, повышение смазываюкие жидкости или их концентраты. щих свойств и эксплуатационных характеристик жидкости при отрицательных Известна гидравлическая жидкость температурах. на основе глицерина, полиалкиленгликоля и воды с различными присадкаі ми [1J ^ для обеспечения возможности 15 Поставленная цель достигается тем, применения которой в интервале темчто концентрат гидравлической жидкосператур от минус 10°С до плюс 50°С ти, содержащий воду, этиленгликоль, в качестве противоизносной присадки морфолин, буру и бензоат натрия, до-** используют этиловый эфир h -аминополнительно содержит триэтаноламино— фенола, В гидравлическую жидкость 20 вые мыла антраниловой и сульфосали— на основе воды с добавлением глицециловой кислот, нитрит натрия, бензорина, полиэтиленгликоля, триэтанолтриазол и натриевую соль этиленди— амина, бензотриазола, бензоата натаминтетрауксусной кислоты при следую—. рия, ацетатов алифатических аминов щем соотношении компонентов, мас.%: и ан ^(7 ~^2І тивспенивателя для по вы- 25 шения противоиэносных свойств вводят Бензоат натрия 2—6 1,5-диокси-4,8~диамииоантрахинон-2 Натриевая соль сульфокислоту [ 2 І , этилеидиамин— Указанные гидравлические жидкости тетрауксусной не могут быть применены в гидравли- зо кислоты (трилон Б) О,2'0,8 ческих системах с выбросом отработанНитрит натрия 6-10 ной жидкости в окружающую среду, так Бензотриаэол 0,6—1 как они высокотоксичны, не подверженыБура 1-3 биоразложению и не обладают достаточМорфолин 0,1-0,3 но высокими эксплуатационными свой- , Триэтаноламиновое ствами. мыло антраниловой Известна негорючая гидравлическая кислоты 2,1-7,9 жидкость на основе этиленгликоля, Триэтаноламиновое воды и полигликолей, содержащая антимыло сульфосали— ^ коррозионные присадки: морфолин, три-«» циловой кислоты 1—9 этаноламии, буру, бензоат натрия, Этиленгликоль 25—59 меркаптобензотиазол, фосфорную кислоВода до 100 ту и антивспениватель [3J. Изготовление концентрата гидравОднако известная гидравлическая лической жидкости осуществляют пожидкость имеет высокую температуру j . этапно. Вначале готовят триэтаноламизастывания, высоковязкая даже при поновые мыла отдельно сульфосалициловой и антраниловой кислот. Реакцию ложительной температуре, обладает сульфосалициловой кислоты с триэтаневысокими смазывающими свойствами и, ноламином проводят целенаправленно таким образом, по совокупности свойств не отвечает требованиям для жидкое- - ^ для обеспечения протекания ее по карбоксильной и сульфогруппам с потей, применяемых в системах управлелучением конечного продукта, соотния подводным противовыбросовым обоветствующего формуле рудованием плавучих Суровых установок, cm -^ соон З 10631 12 4 Реакция экзотермична, ее следует лы н имеют хорошие противоиэносные проводить при охлаждении во избежасвойства, низкую пенообразующую споние повышения температуры выше 40 С. собность и стабильны при хранении. При более высокой температуре реакКонцентрация компонентов образца 2 ция протекает в направлении, приво— 5 является оптимальной и на их основе — дяшем к получению конечного продукта, после соответствующей технологичесобразующего осадок в гидравлической кой обработки — получают концентрат жидкости при хранении, гидравлической жидкости, называемой в дальнейшем КГЖ-4, отвечающей по Триэтаноламиновое мыло антраниловой кислоты получают при нагревании (0 комплексу свойств предъявляемым т р е бованиям» до температуры П5-120°С, Затем в реактор с обогревом и перемешивающим По сравнению с известными составаустройством загружают воду, бензоат ми концентрат КПК—4 обладает рядом натрия, нитрит натрия, трилон Б, преимуществ, повышающих его эксплуабензотриазол, буру, поднимают темпе- 15 тационные свойства. Так, концентрат ратуру до 60—65° С и перемешивают КГЖ—4 имеет низкую температуру застымассу до полного раствореня солей. вания (минус 60 С], После этого к раствору солей, не Отличительной особенностью концентпрекращая перемешивания, добавляют рата КГЖ—4 является полное отсутствие морфолин и этиленгликоль, снижают 20 пенообразовалия, что удовлетворяет температуру до 40 С и вводят триэта— основному требованию, предъявляемому ноламиновые мыла сульфосалициловой и к гидравлическим жидкостям, в то в р е антраниловой кислот. По достижении мя как пенообразующая способность и з однородности продукта перемешивание вестных составов довольно высокая, m прекращают и после фильтрации слива— 25 КГЖ-4 превосходит К-50 по летуют его в тару. чести и противоизносносным свойствам. Введение триэтаноламиновых произПеречисленные преимущества конводных сульфосалициловой и антрани— центрата КГЖ-4 повышают его эксплуаловой кислот усиливает защитную функ" тационные свойства по сравнению с цию концентрата, обеспечивает высо— зо известными жидкостями. Концентрат кие противоиэносные свойства и споКГЖ—4 и жидкости на его основе по собствует уменьшению набухания резитоксичности на порядок ниже токсичны в рабочем растворе гидравлической ности К—50 и жидкостей на его основе. жидкости. Кроме того, соотношение Одним из наиболее важных преимуэтиленгликоля и воды в концентрате ществ КПК—4 является его стабильность 35 является строго определенным для при хранении. Как показала проверка, обеспечения работоспособности жидК-50 расслаивается на две фазы по кости при отрицательной„температуре. истечении нескольких часов, а конДля получения стабильного при центрат КПК-4 в течение двух~лет не хранении концентрата и гидравличесизменяет своих свойств. Высокие пока40 ких жидкостей на его основе загрузку затели качества концентрата КПК—4 компонентов следует производить в обеспечивают гарантию получения на приведенных последовательности и соотего основе высокоэффективных гидрав-4* ношении. По указанной технологии излических жидкостей. На базе концентготовлены образцы концентрата гидрав— , рата КПК—4 для гидравлической систелической жидкости, состав которых мы устьевого оборудования готовят приведен в табл. 1. два вида гидравлических жидкостей: Гликвол—Л (Гликвол летний) для работы Физико-химические характеристики при плюсовой температуре окружающей этих образцов, концентрата по протосреды и Гликвол-3 (Гликвол зимний) типу и импортного концентрата К—50 50 для работы при минусовой температуре приведены в табл. 2, окружающей среды. Гидравлическую Данные, приведенные в табл. 2, жидкость Гликвол—Л приготавливают пупоказывают, что все три образца контем растворения ] ч, концентрата центрата содержат небольшой избыток КГЖ-4 в 49 ч, воды, а Гликвол-3 щелочи (рН среды 7,6; 7,6 и 7,7), 55 смешиванием 1 ч , концентрата КГЖ-4 застывают при минусовой температуре, с 18 ч, воды, 31 ч . этиленгликоля. маловязки при плюсовой температуре, по условиям эксплуатации гидравличес— хорошо защищают от коррозии метал- ' І063П2 кая жидкость Гликвол-Л должна работать в интервале температур 85-0°С, а Гликвол-3 плюс 85°С - минус 50°С. Физико-химические характеристики гидравлических жидкостей Гликвол-Л^ Гликвол—3 и известных жидкостей РМ~35, РМ-5О приведены в табл. 3. Данные, приведенные в табл. 3, показывают, что по плотности гидр а в л и ч е с к н е жидкости на основе КГЖ-4 и К—50 п р а к т и ч е с к и идентичны, избыт о ч н а я щелочность выше у л е т н е г о и зимнего в а р и а н т о в г и д р а в л и ч е с к о й ж и д к о с т и , приготовленных н а к о н ц е н т р а т е К-50, чем н а КГЖ-4, Гликвол-3 з а с т ы в а е т при температуре минус 60°С, а РМ-50 - при минус 50°С. Гликвол-3 с о х р а н я е т р а б о т о с п о с о б н о с т ь при мин у с 5 0 ° С , в то время к а к РМ-50 не может быть и с п о л ь з о в а н а при э т о й т е м п е р а т у р е . Летний вариант Гликвола также з а с т ы в а е т при более низкой тем™ пературе и, следовательно, работоспособен в более широком и н т е р в а л е т е м п е р а т у р , чем РМ-35. Гидравлические жидкости из к о н центрата К—50 имеют высокую иенооб— раэующую с п о с о б н о с т ь , в т о время к а к Гликвол обоих в а р и а н т о в совершенно не п е н и т с я , Гликвол—Л и Гликвол—3 оказывают влияние н а р е з и н у в м е н ь шей с т е п е н и , чем п р о т о т и п . Стендовые испытания г и д р а в л и ч е с ких жидкостей Гликвол—Л и Гликвол-3 при давлении 25 МПа в д и а п а з о н е т е м ператур окружающей среды минус 50 — плюс 50 С п о к а з а л и их высокие э к с п луатационные к а ч е с т в а » Хорошие с м а зывающие с в о й с т в а , совместимость с конструкционными материалами и рези— но-техническими деталями обеспечили устойчивую работу серийно в ы п у с к а е мой гидроаппаратуры испытательных с т е н д о в . При заданной н а р а б о т к е 100 т ы с . ц и к л о в ( о д и н цикл — у в е л и чение д а в л е н и я от 10 МПа до 20 МПа и уменьшение д о 10 МПа) гидравлические жидкости показали высокую с т а бильность физико-химических п о к а зателей. 5 іо J5 20 25 Lа б л и ц а 1 Состав мае. % Компоненты [ 1 1 2 Бенэоат натрия . 1 4 6 Нитрит натрия 6 8 10 Трилон Б 0,8 0,5 0,2 Бензотриазол 1 0,8 0,6 Бура 3 2 1 Морфолин 0,3 0,2 0,1 Триэтаноламиновое мыло антраниловой кислоты 7,9 5 2,1 Триэтаноламиновое мыло сульфосалициловой кислоты 9 9 5 1 Этнленгликоль 25 42 59 Вода 45 32,5 20 3 10631 12 Т а б л и ц я 2 Образец Показатели К-50 Прототип 3 Плотность при 20°С Г р- 1(Т ) кг/м 1,151 І і 167 Показатель преломления, hL 1,417 1,423 рН [концентрация водородных ионов) 7,6 7,6 7,7 9.5 Вязкость кинетическая, сСт при 85°С 1.1 1,6 2,2 1,07 при 50°С 2,1 3.2 7.3 2,0 29,3 при 20° С 5,0 8,6 15,8 4.7 94,3 при 0°С 12,6 21,8 74,4 18,5 398 при-20° С 39,6 77,4 259,4 52,5 Крис при-30°С 243,6 705,6 79,6 таллы при-40°С 886,0 2758,0 204,2 льда при-50°С 5116 Минус 34 Ниже минус 60 Температура застывания, С Испытание коррозионного воздействий при 50°С в течение 24 ч на Сталь 25, ГОСТ 1050-74 медь МО, М2, ГОСТ 859-78 1,066 1,432 1,390 1,217 7.3 Застывает Ниже ми- Минус нус 60 50 Минус 26 Выдерживает То же сталь 60С2А, ГОСТ 14959-69 Склонность к пенообразованию и устойчивость пены, мл f,187 1 • Не выВыдердерживает живает Не пенится Не пенится Не пенится 800/600 200/80 Смазывающие свойства на 4—шариковой- машине, нагрузка сваривания, кГс 178 200 200 112 89 индекс задира 30 31 29 25 23 37,8 50,5 Содержание механических примесей, % Летучесть при 50 С в течение 24 ч, мл с, % Отсутствуют 35,6 36,2 1063112 10 Т а б л и ц а 3 Жидкость для плюсовых температур для минусовых температур Показатели 9— Плотность при 20°С, 3 1 p.10" кг/м Гликвол-Л тсг 1 ,000 РМ-35 рН /концентрация водородных ионов 1 1,000 Гликвол-3 1,080 РМ-50 1,075 8 7,5 8,0 0,42 0 ,40 1,10 0,94 при 50°С 0,62 0 ,60 2,15 1,82 при 20°С 1,18 1 ,15 6,05 4,92 при 0°С 2,07 2 ,00 11,74 11,30 при минус 20°С 36,1 29,1 при минус 30° С 70,4 66,9 198,1 Вязкость кинематическ а я , сСт при 85°С при минус 40°С 212,2 при минус 50°С 678,2 Минус 4 Минус 2 Ниже минус 60 Температура вания, С засты Содержание механических примесей, % Минус 50 Отсутствуют Испытание коррозионного воздействия на металлы при 50 С в течение 24 ч сталь 25, ГОСТ 1050-74 Выдерживает . • медь МО, Ml, ГОСТ 859-78 Го же Не выдерживает сталь 60С2А,ГОСТ 14959-69 Склонность к пенообразованию и устойчивость пены, в мл Не истекает Не пенится 800/100 Не пенится 900/100 Набухаемость резин при 50°С в течение 72 ч , об.% марка ТОМ + 1,26 +1,81 +0,93 + 1,23 марка УИЧ-2 +0,59 +0,83 +0,08 -0.22 1063112 Редактор А.Кузнецова Составитель Л.Иванова Техред М.Гергвль Корректор г. Решетник Заказ 4498/ДСП Тираж 280 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г» Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюThe concentration of hydraulic liquid
Автори англійськоюHubanova Valentyna Andriivna, Pyndak Viktor Ivanovych, Stakhov Borys Hryhorovych, Pihul`s`ka Raisa Ivanivna, Havriushenko Raisa Ivanivna, Kotliar Yevdokiia Yahorivna, Soloviova Olena Volodymyrivna, Yena Borys Pavlovych, Bokhanov Dmytro Fedorovych, Polischiuk Ivan Oleksiiovych
Назва патенту російськоюКонцентрат гидравлической жидкости
Автори російськоюГубанова Валентина Андреевна, Пиндак Виктор Иванович, Стахов Борис Григорьевич, Пигулская Раиса Ивановна, Гаврюшенко Раиса Ивановна, Котляр Евдокия Ягоривна, Соловьева Елена Владимировна, Ена Борис Павлович, Боханов Дмитрий Федорович, Полищук Иван Алексеевич
МПК / Мітки
МПК: C10M 133/38, C10M 125/20, C10N 40/08, C10M 133/04, C10M 105/00, C10M 173/02
Мітки: рідини, гідравлічної, концентрат
