Судовий напівзанурений рушій
Формула / Реферат
Судовой полупогружной движитель, содержащий по крайней мере два гребных винта, валы которых установлены под углом л к диаметральной плоскости судна симметрично относительно последней, а лопасти установлены с ориентацией их погружаемых частей в нижнем положении перпендикулярно диаметральной плоскости судна, отличающийсятем,что, с целью повышения тягового усилия движителя, угол наклона вала каждого гребного винта к диаметральной плоскости судна выбран из условия 45° < a < 70°.
Текст

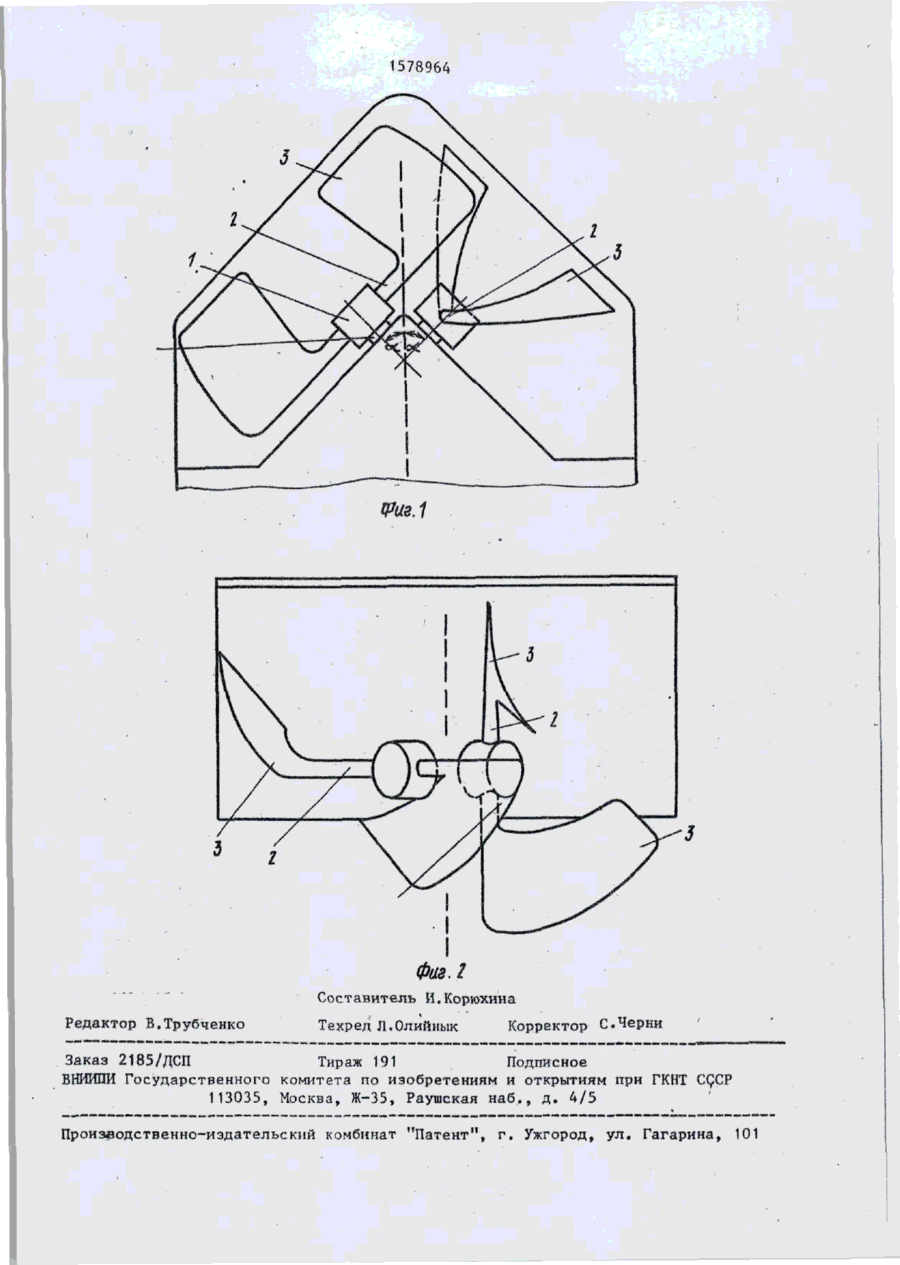

Изобретение относится к судостроению, а именно к судовым полу Изобретение относится к судостроению в частности к судовым полупогружным движителям. Цель изобретения - повышение тягового усилия движителя. На фиг.1 изображен судовой полупогружной движитель, вид со стороны днища; на фиг.2 - то же, вид с кормы. Движитель включает осевой вал 1 и соединенную с ним при помощи радиального стержня 2 спиральную лопасть 3 правой или левой навивки. Погружаемые части лопастей 3 в никнем положении ориентированы перпендикулярно диаметральной плоскости судна, а осевые валы 1 установлены под углом d к диаметральной плоскости. При работе судового полупогружного движителя максимальное тяговое усилие развивается при установке осевых валов 1 под углом ol =60 . 26-90 погружным движителям. Цель изобретения - повышение тягового усилия движителя. Погружаемые части лопастей в нижнем положении ориентированы перпендикулярно диаметральной плоскости судна, а осевые валы установлены под углом d к диаметральной плоскости судна. Причем угол о^ выбран из условия 45 < Ы
ДивитисяДодаткова інформація
Назва патенту англійськоюShip semisubmersible propeller
Автори англійськоюSlynko Petro Petrovych
Назва патенту російськоюСудовой полупогружной движитель
Автори російськоюСлинько Петр Петрович
МПК / Мітки
Мітки: напівзанурений, судовий, рушій
