Пристрій для зберігання рідини та спосіб його виготовлення

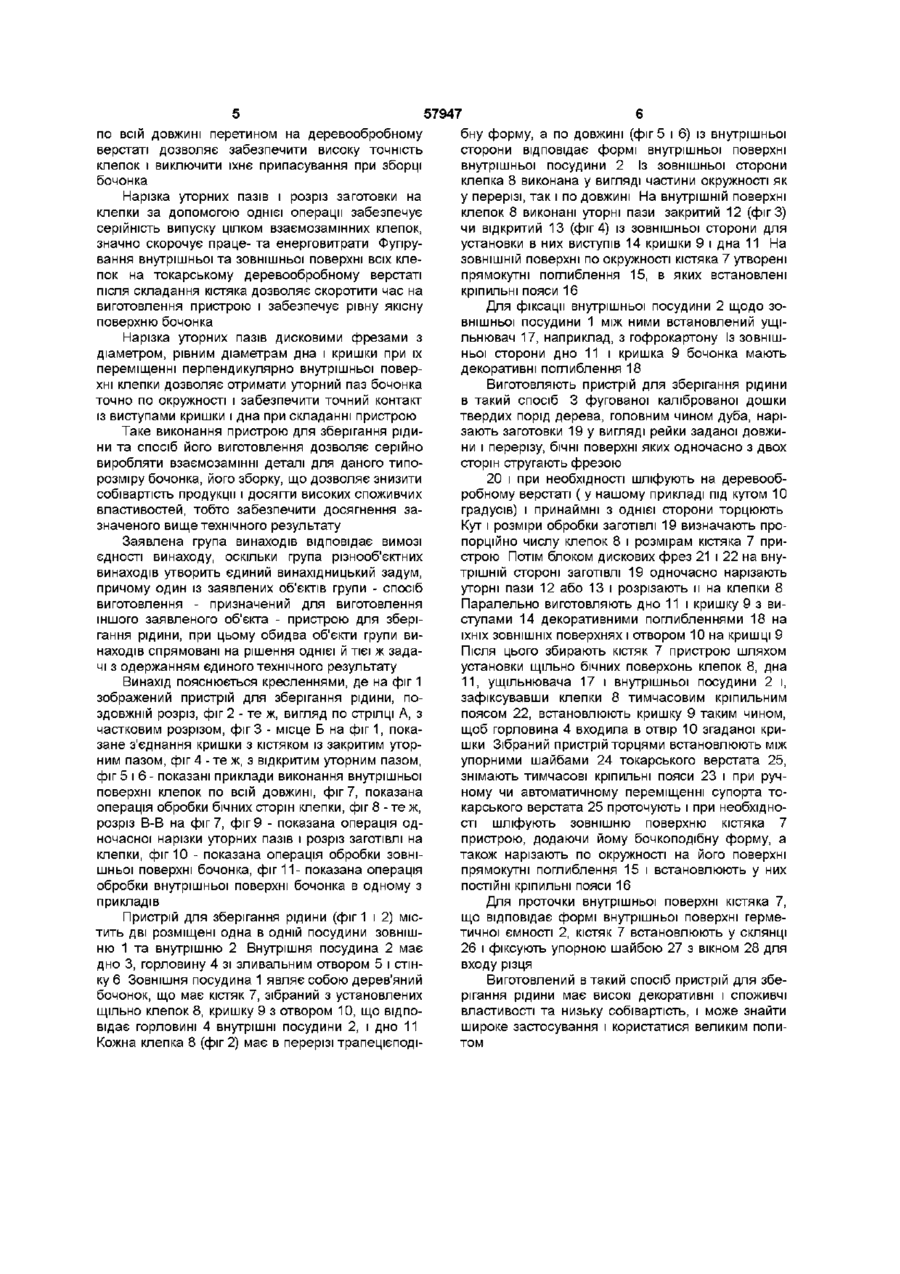

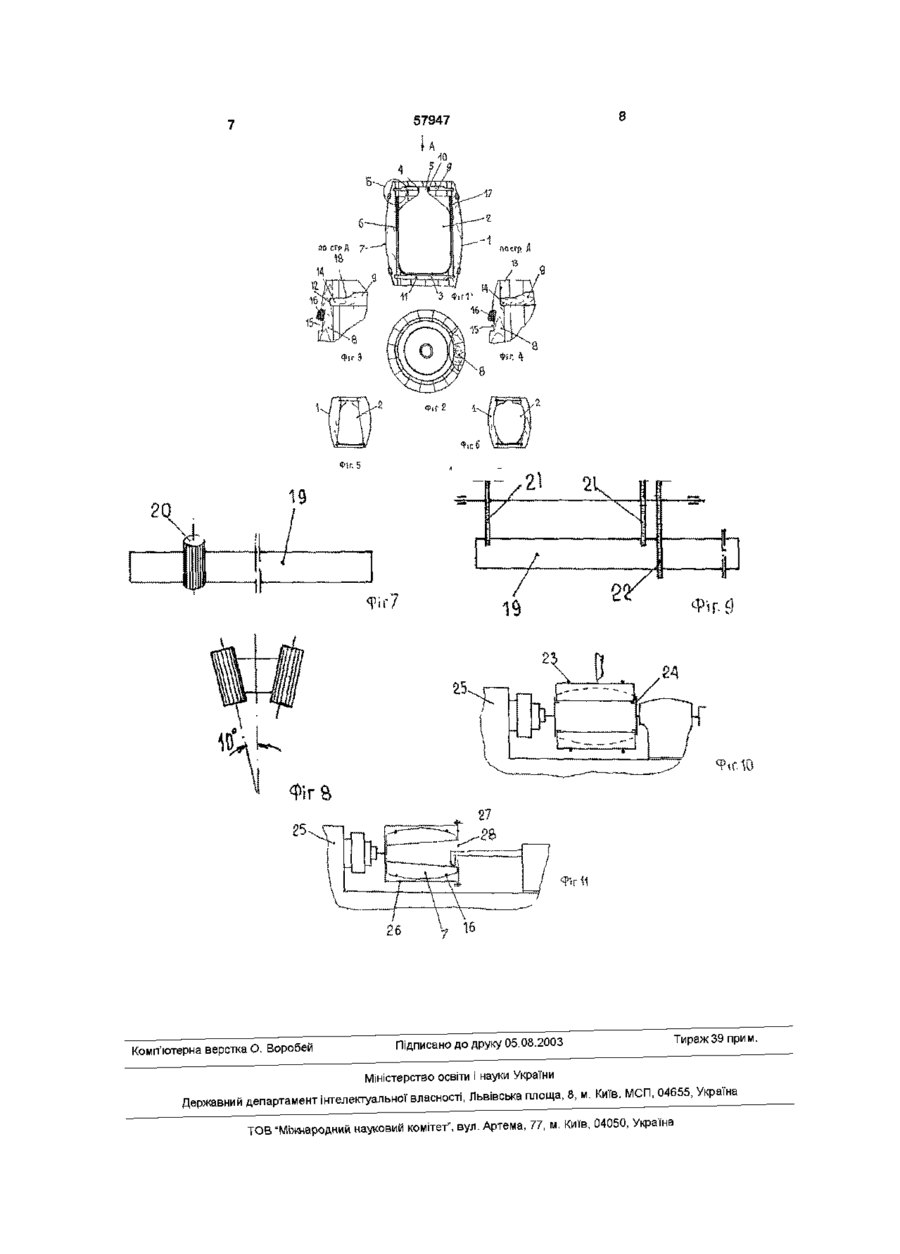

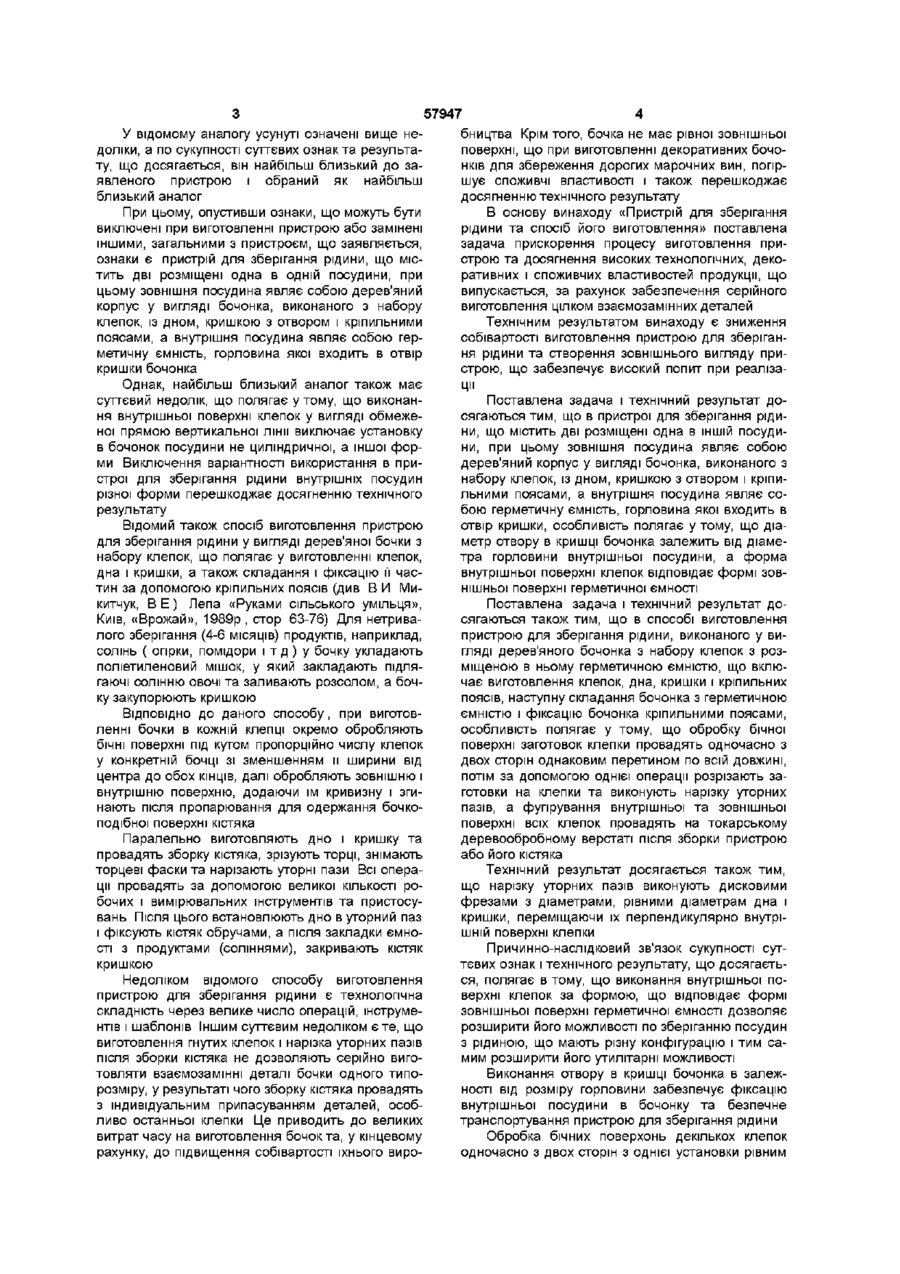

1 Пристрій для зберігання рідини, що містить дві розміщені одна в одній посудини, при цьому зовнішня посудина являє собою дерев'яний корпус у вигляді бочонка, виконаного з набору клепок, із дном, кришкою з отвором і кріпильними поясами, а внутрішня посудина являє собою герметичну ємність, горловина якої входить в отвір кришки, який відрізняється тим, що діаметр отвору в кришці бочонка залежить від діаметра горловини внутрішньої посудини, а форма внутрішньої поверхні клепок відповідає формі зовнішньої поверхні герметичної ємності 2 Спосіб виготовлення пристрою для зберігання рідини, виконаного у вигляді дерев'яного бочонка з набору клепок, з розміщеною в ньому герметичною ємністю, що включає виготовлення клепок, дна, кришки і кріпильних поясів, наступне складання бочонка з герметичною ємністю і фіксацію бочонка кріпильними поясами, який відрізняється тим, що обробку бічної поверхні заготовок клепки виконують одночасно з двох сторін однаковим перерізом по всій довжині, потім за допомогою однієї операції розрізають заготовки на клепки і виконують нарізку утірних пазів, а футерування внутрішньої і зовнішньої поверхні всіх клепок виконують на токарському деревообробному верстаті після складання пристрою чи його кістяка З Спосіб за п 2, який відрізняється тим, що утірні пази нарізають дисковими фрезами з діаметрами, що дорівнюють діаметрам дна і кришки, переміщаючи їх перпендикулярно внутрішній поверхні клепки Винахід належить до пристроїв для зберігання дорогих вин, коньяків та винопродуктів Споживча ЦІННІСТЬ таких товарів значно зростає від форми, зовнішнього вигляду та якості виготовлення пристрою для їхнього зберігання Традиційно вина, коньяки та ІНШІ винопродукти витримуються в дубових бочках, форма яких в усьому СВІТІ сторіччями зберігається постійною Тому пристрої для зберігання цих продуктів, що повторюють традиційну форму бочок, призначені для малооб'ємної розфасовки, асоціативне викликають у покупця позитивні емоції та довіру до продукту, що зберігається в них Відомий пристрій для упакування та зберігання пляшки з напоєм, що складається з картонної коробки з кришкою та опорою для пляшки у вигляді двох дисків, укріплених па и горловині ( див патент РФ №364151, кл B65D77/26, 1972р) Відомий пристрій не має високих споживчих властивостей та не забезпечує надійність зберігання пляшки з рідиною при транспортуванні Відомо також пристрій для зберігання рідких або сипучих продуктів, виконаний у вигляді картонної коробки, що має дно, бічні стінки та кришку з отвором і розміщену в ній пластмасову ємність, горловина якої з пробкою піднімається над кришкою (див патент РФ №2028259, кп B65D77/6, 1991р) Відомий аналог має такі ж недоліки, що й перший у частині задоволення споживчих властивостей і умов безпеки транспортування продукту Відомий пристрій для зберігання рідини, що містить дві, розташовані одна в одній посудини, що мають дно і стінки, при цьому внутрішня посудина має в горловині зливальний отвір, а зовнішня - кришку з отвором для входу в нього горловини внутрішньої посудини і виконана у вигляді бочонка з набору зібраних щільно клепок трапецієподібної форми, що утворені із внутрішньої сторони прямою ЛІНІЄЮ, а із зовнішньої - частиною окружності, крім цього дно і кришка бочонка по краях мають виступ, розмір якого відповідає розміру паза, виконаного на внутрішній поверхні клепок, при цьому по окружності зовнішньої поверхні клепок виконані по меншій мірі два прямокутних поглиблення, у яких розміщені сполучні елементи у вигляді шнурів (див патент України №36593А, кл B65D6/00, 8/00, 2001р) ю 57947 У відомому аналогу усунуті означені вище недоліки, а по сукупності суттєвих ознак та результату, що досягається, він найбільш близький до заявленого пристрою і обраний як найбільш близький аналог При цьому, опустивши ознаки, що можуть бути виключені при виготовленні пристрою або замінені іншими, загальними з пристроєм, що заявляється, ознаки є пристрій для зберігання рідини, що містить дві розміщені одна в одній посудини, при цьому зовнішня посудина являє собою дерев'яний корпус у вигляді бочонка, виконаного з набору клепок, із дном, кришкою з отвором і кріпильними поясами, а внутрішня посудина являє собою герметичну ємність, горловина якої входить в отвір кришки бочонка Однак, найбільш близький аналог також має суттєвий недолік, що полягає утому, що виконання внутрішньої поверхні клепок у вигляді обмеженої прямою вертикальної лінії виключає установку в бочонок посудини не циліндричної, а іншої форми Виключення варіантності використання в пристрої для зберігання рідини внутрішніх посудин різної форми перешкоджає досягненню технічного результату Відомий також спосіб виготовлення пристрою для зберігання рідини у вигляді дерев'яної бочки з набору клепок, що полягає у виготовленні клепок, дна і кришки, а також складання і фіксацію її частин за допомогою кріпильних поясів (див В И Микитчук, B E ) Лепа «Руками сільського умільця», Київ, «Врожай», 1989р , стор 63-76) Для нетривалого зберігання (4-6 МІСЯЦІВ) продуктів, наприклад, солінь ( огірки, помідори і т д ) у бочку укладають поліетиленовий мішок, у який закладають підлягаючі солінню овочі та заливають розсолом, а бочку закупорюють кришкою ВІДПОВІДНО ДО даного способу, при виготовленні бочки в кожній клепці окремо обробляють бічні поверхні під кутом пропорційно числу клепок у конкретній бочці зі зменшенням и ширини від центра до обох КІНЦІВ, далі обробляють зовнішню і внутрішню поверхню, додаючи їм кривизну і згинають після пропарювання для одержання бочкоподібної поверхні кістяка Паралельно виготовляють дно і кришку та провадять зборку кістяка, зрізують торці, знімають торцеві фаски та нарізають уторні пази Всі операції провадять за допомогою великої КІЛЬКОСТІ робочих і вимірювальних інструментів та пристосувань Після ЦЬОГО встановлюють дно в угарний паз і фіксують кістяк обручами, а після закладки ємності з продуктами (соліннями), закривають кістяк кришкою Недоліком відомого способу виготовлення пристрою для зберігання рідини є технологічна складність через велике число операцій, інструментів і шаблонів Іншим суттєвим недоліком є те, що виготовлення гнутих клепок і нарізка угарних пазів після зборки кістяка не дозволяють серійно виготовляти взаємозамінні деталі бочки одного типорозміру, у результаті чого зборку кістяка провадять з індивідуальним припасуванням деталей, особливо останньої клепки Це приводить до великих витрат часу на виготовлення бочок та, у кінцевому рахунку, до підвищення собівартості їхнього виро бництва Крім того, бочка не має рівної зовнішньої поверхні, що при виготовленні декоративних бочонків для збереження дорогих марочних вин, погіршує споживчі властивості і також перешкоджає досягненню технічного результату В основу винаходу «Пристрій для зберігання рідини та спосіб його виготовлення» поставлена задача прискорення процесу виготовлення пристрою та досягнення високих технологічних, декоративних і споживчих властивостей продукції, що випускається, за рахунок забезпечення серійного виготовлення цілком взаємозамінних деталей Технічним результатом винаходу є зниження собівартості виготовлення пристрою для зберігання рідини та створення зовнішнього вигляду пристрою, що забезпечує високий попит при реалізації Поставлена задача і технічний результат досягаються тим, що в пристрої для зберігання рідини, що містить дві розміщені одна в ІНШІЙ посудини, при цьому зовнішня посудина являє собою дерев'яний корпус у вигляді бочонка, виконаного з набору клепок, із дном, кришкою з отвором і кріпильними поясами, а внутрішня посудина являє собою герметичну ємність, горловина якої входить в отвір кришки, особливість полягає у тому, що діаметр отвору в кришці бочонка залежить від діаметра горловини внутрішньої посудини, а форма внутрішньої поверхні клепок відповідає формі зовнішньої поверхні герметичної ємності Поставлена задача і технічний результат досягаються також тим, що в способі виготовлення пристрою для зберігання рідини, виконаного у вигляді дерев'яного бочонка з набору клепок з розміщеною в ньому герметичною ємністю, що включає виготовлення клепок, дна, кришки і кріпильних поясів, наступну складання бочонка з герметичною ємністю і фіксацію бочонка кріпильними поясами, особливість полягає у тому, що обробку бічної поверхні заготовок клепки провадять одночасно з двох сторін однаковим перетином по всій довжині, потім за допомогою однієї операції розрізають заготовки на клепки та виконують нарізку угарних пазів, а фупрування внутрішньої та зовнішньої поверхні всіх клепок провадять на токарському деревообробному верстаті після зборки пристрою або його кістяка Технічний результат досягається також тим, що нарізку угарних пазів виконують дисковими фрезами з діаметрами, рівними діаметрам дна і кришки, переміщаючи їх перпендикулярно внутрішній поверхні клепки Причинно-наслідковий зв'язок сукупності суттєвих ознак і технічного результату, що досягається, полягає в тому, що виконання внутрішньої поверхні клепок за формою, що відповідає формі зовнішньої поверхні герметичної ємності дозволяє розширити його можливості по зберіганню посудин з рідиною, що мають різну конфігурацію і тим самим розширити його утилітарні можливості Виконання отвору в кришці бочонка в залежності від розміру горловини забезпечує фіксацію внутрішньої посудини в бочонку та безпечне транспортування пристрою для зберігання рідини Обробка бічних поверхонь декількох клепок одночасно з двох сторін з однієї установки рівним 57947 по всій довжині перетином на деревообробному верстаті дозволяє забезпечити високу точність клепок і виключити їхнє припасування при зборці бочонка Нарізка угарних пазів і розріз заготовки на клепки за допомогою однієї операції забезпечує серійність випуску цілком взаємозамінних клепок, значно скорочує праце- та енерговитрати Фупрування внутрішньої та зовнішньої поверхні всіх клепок на токарському деревообробному верстаті після складання кістяка дозволяє скоротити час на виготовлення пристрою і забезпечує рівну якісну поверхню бочонка Нарізка угарних пазів дисковими фрезами з діаметром, рівним діаметрам дна і кришки при їх переміщенні перпендикулярно внутрішньої поверхні клепки дозволяє отримати угарний паз бочонка точно по окружності і забезпечити точний контакт із виступами кришки і дна при складанні пристрою Таке виконання пристрою для зберігання рідини та спосіб його виготовлення дозволяє серійно виробляти взаємозамінні деталі для даного типорозміру бочонка, його зборку, що дозволяє знизити собівартість продукції і досягти високих споживчих властивостей, тобто забезпечити досягнення зазначеного вище технічного результату Заявлена група винаходів відповідає вимозі єдності винаходу, оскільки група різнооб'єктних винаходів утворить єдиний винахідницький задум, причому один із заявлених об'єктів групи - спосіб виготовлення - призначений для виготовлення іншого заявленого об'єкта - пристрою для зберігання рідини, при цьому обидва об'єкти групи винаходів спрямовані на рішення однієї й тієї ж задачі з одержанням єдиного технічного результату Винахід пояснюється кресленнями, де на фіг 1 зображений пристрій для зберігання рідини, поздовжній розріз, фіг 2 - те ж, вигляд по стрілці А, з частковим розрізом, фіг 3 - місце Б на ф і г 1 , показане з'єднання кришки з кістяком із закритим угарним пазом, фіг 4 - те ж, з відкритим угарним пазом, фіг 5 і 6 - показані приклади виконання внутрішньої поверхні клепок по всій довжині, фіг 7, показана операція обробки бічних сторін клепки, фіг 8 - те ж, розріз В-В на фіг 7, фіг 9 - показана операція одночасної нарізки угарних пазів і розріз заготівлі на клепки, фіг 10 - показана операція обробки зовнішньої поверхні бочонка, фіг 1 1 - показана операція обробки внутрішньої поверхні бочонка в одному з прикладів Пристрій для зберігання рідини (фіг 1 і 2) містить дві розміщені одна в одній посудини зовнішню 1 та внутрішню 2 Внутрішня посудина 2 має дно 3, горловину 4 зі зливальним отвором 5 і стінку 6 Зовнішня посудина 1 являє собою дерев'яний бочонок, що має кістяк 7, зібраний з установлених щільно клепок 8, кришку 9 з отвором 10, що відповідає горловині 4 внутрішні посудини 2, і дно 11 Кожна клепка 8 (фіг 2) має в перерізі трапецієподі бну форму, а по довжині (фіг 5 і 6) із внутрішньої сторони відповідає формі внутрішньої поверхні внутрішньої посудини 2 Із зовнішньої сторони клепка 8 виконана у вигляді частини окружності як у перерізі, так і по довжині На внутрішній поверхні клепок 8 виконані угарні пази закритий 12 (фіг 3) чи відкритий 13 (фіг 4) із зовнішньої сторони для установки в них виступів 14 кришки 9 і дна 11 На ЗОВНІШНІЙ поверхні по окружності кістяка 7 утворені прямокутні поглиблення 15, в яких встановлені кріпильні пояси 16 Для фіксації внутрішньої посудини 2 щодо зовнішньої посудини 1 між ними встановлений ущільнювач 17, наприклад, з гофрокартону Із зовнішньої сторони дно 11 і кришка 9 бочонка мають декоративні поглиблення 18 Виготовляють пристрій для зберігання рідини в такий спосіб 3 фугованої каліброваної дошки твердих порід дерева, головним чином дуба, нарізають заготовки 19 у вигляді рейки заданої довжини і перерізу, бічні поверхні яких одночасно з двох сторін стругають фрезою 20 і при необхідності шліфують на деревообробному верстаті ( у нашому прикладі під кутом 10 градусів) і принаймні з однієї сторони торцюють Кут і розміри обробки заготівлі 19 визначають пропорційно числу клепок 8 і розмірам кістяка 7 пристрою Потім блоком дискових фрез 21 і 22 на внутрішній стороні заготівлі 19 одночасно нарізають угарні пази 12 або 13 і розрізають и на клепки 8 Паралельно виготовляють дно 11 і кришку 9 з виступами 14 декоративними поглибленнями 18 на їхніх ЗОВНІШНІХ поверхнях і отвором 10 на кришці 9 Після ЦЬОГО збирають кістяк 7 пристрою шляхом установки щільно бічних поверхонь клепок 8, дна 11, ущільнювача 17 і внутрішньої посудини 2 і, зафіксувавши клепки 8 тимчасовим кріпильним поясом 22, встановлюють кришку 9 таким чином, щоб горловина 4 входила в отвір 10 згаданої кришки Зібраний пристрій торцями встановлюють між упорними шайбами 24 токарського верстата 25, знімають тимчасові кріпильні пояси 23 і при ручному чи автоматичному переміщенні супорта токарського верстата 25 проточують і при необхідності шліфують зовнішню поверхню кістяка 7 пристрою, додаючи йому бочкоподібну форму, а також нарізають по окружності на його поверхні прямокутні поглиблення 15 і встановлюють у них ПОСТІЙНІ кріпильні пояси 16 Для проточки внутрішньої поверхні кістяка 7, що відповідає формі внутрішньої поверхні герметичної ємності 2, кістяк 7 встановлюють у склянці 26 і фіксують упорною шайбою 27 з вікном 28 для входу різця Виготовлений в такий спосіб пристрій для зберігання рідини має високі декоративні і споживчі властивості та низьку собівартість, і може знайти широке застосування і користатися великим попитом 57947 Б f.r. S 20 . 19 С 1 9 ФІГ 9 T'.r 1 1 Комп'ютерна верстка О. Воробей Підписано до друку 05.08.2003 Міністерство освіти і науки України власності, Львівська площа, 8, м. Київ. МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
