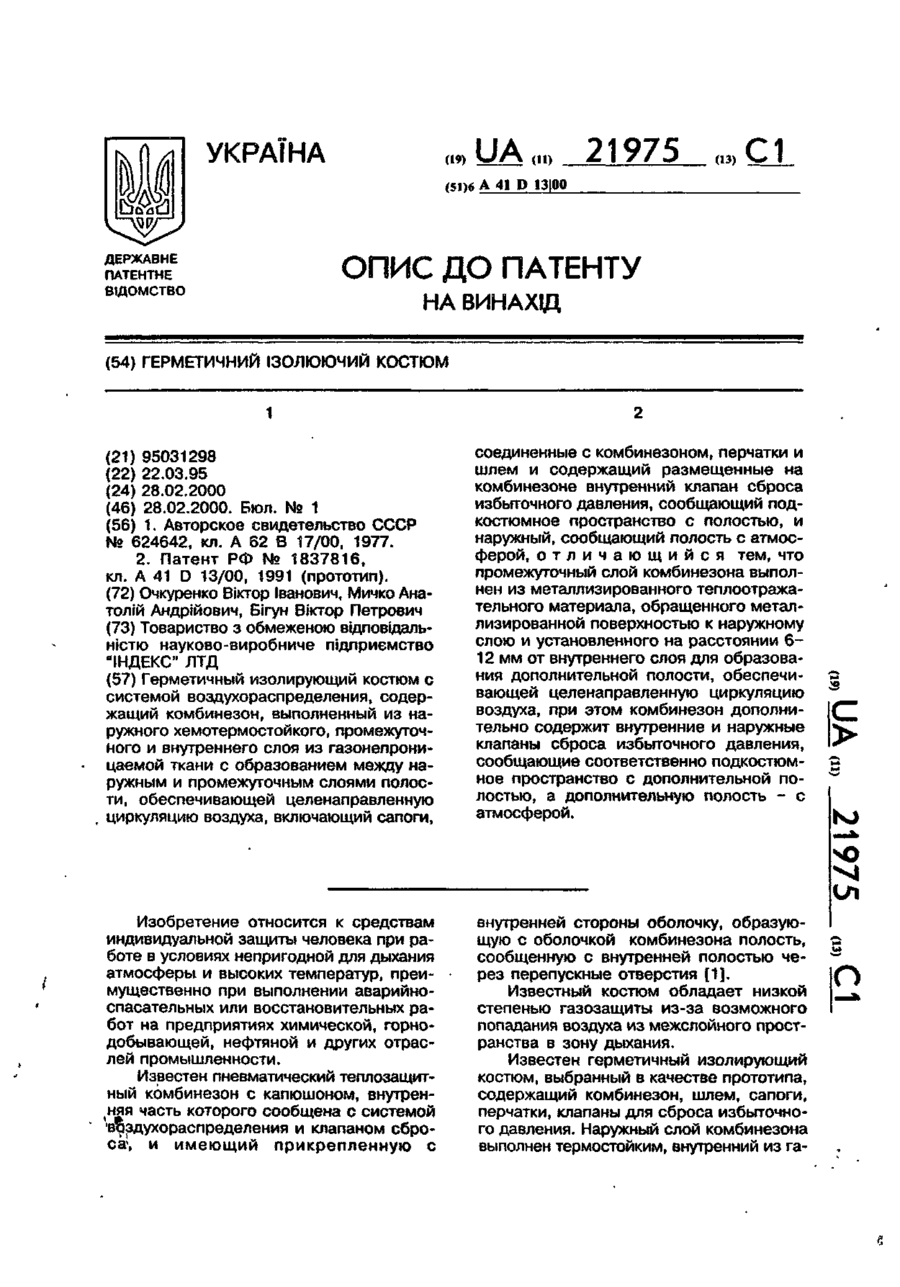

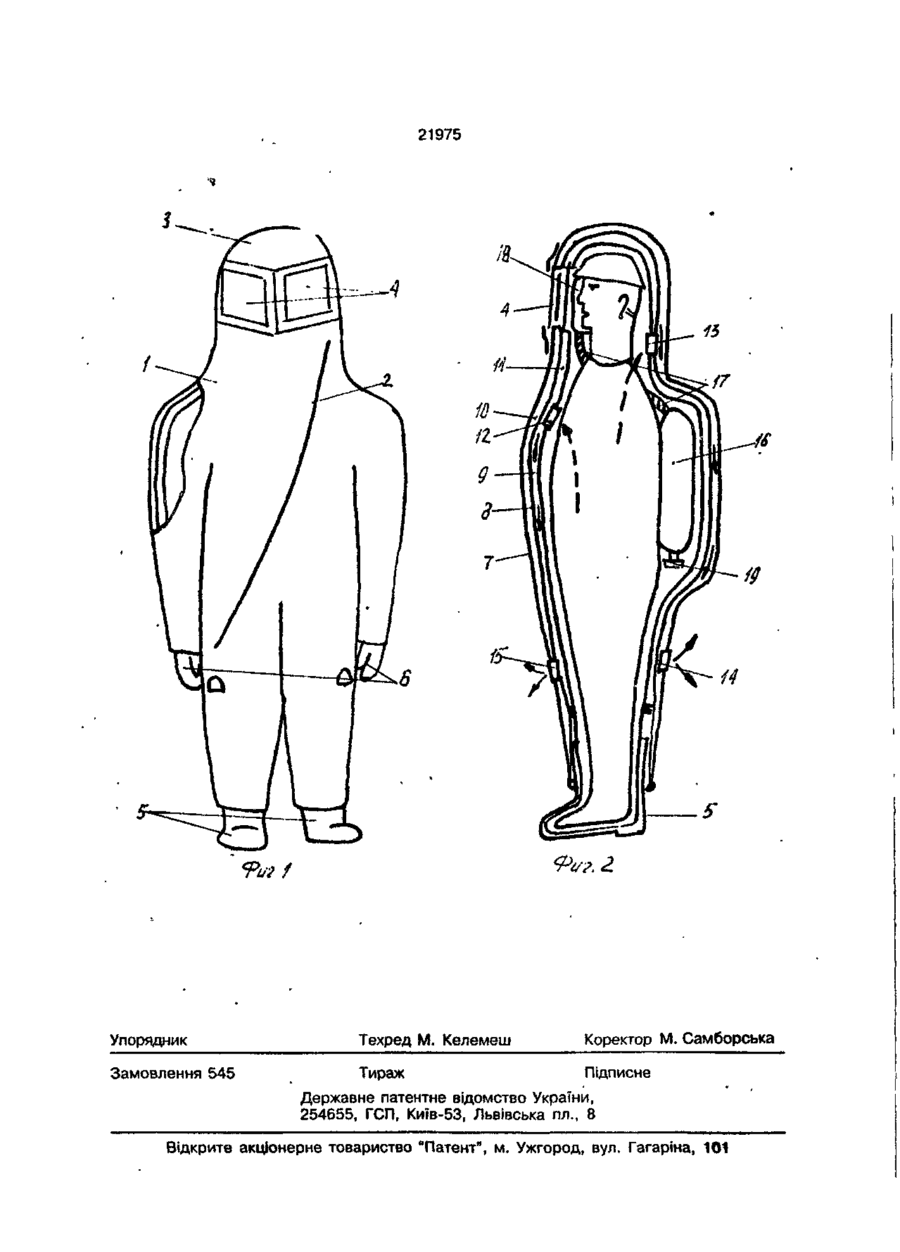

Герметичний ізолюючий костюм

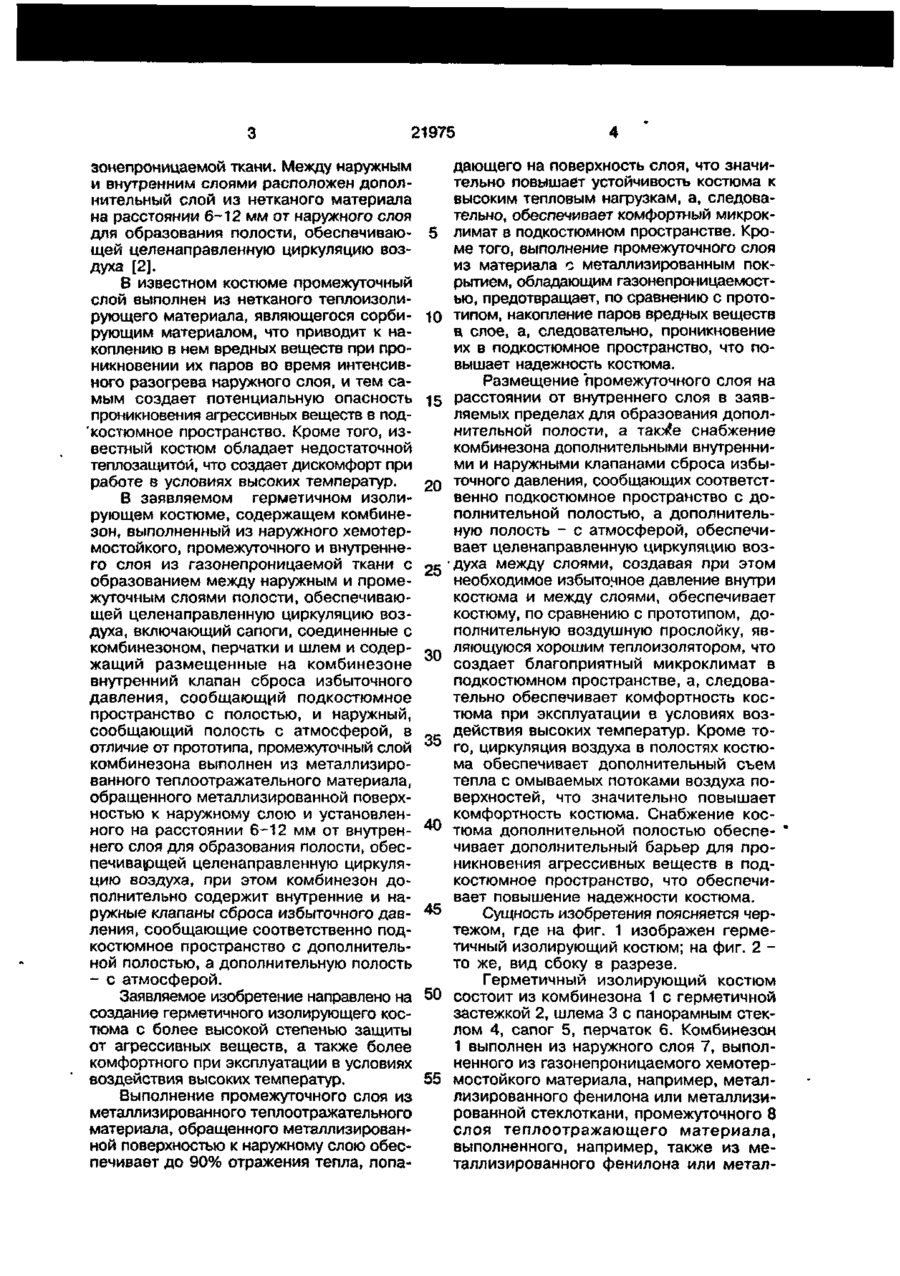

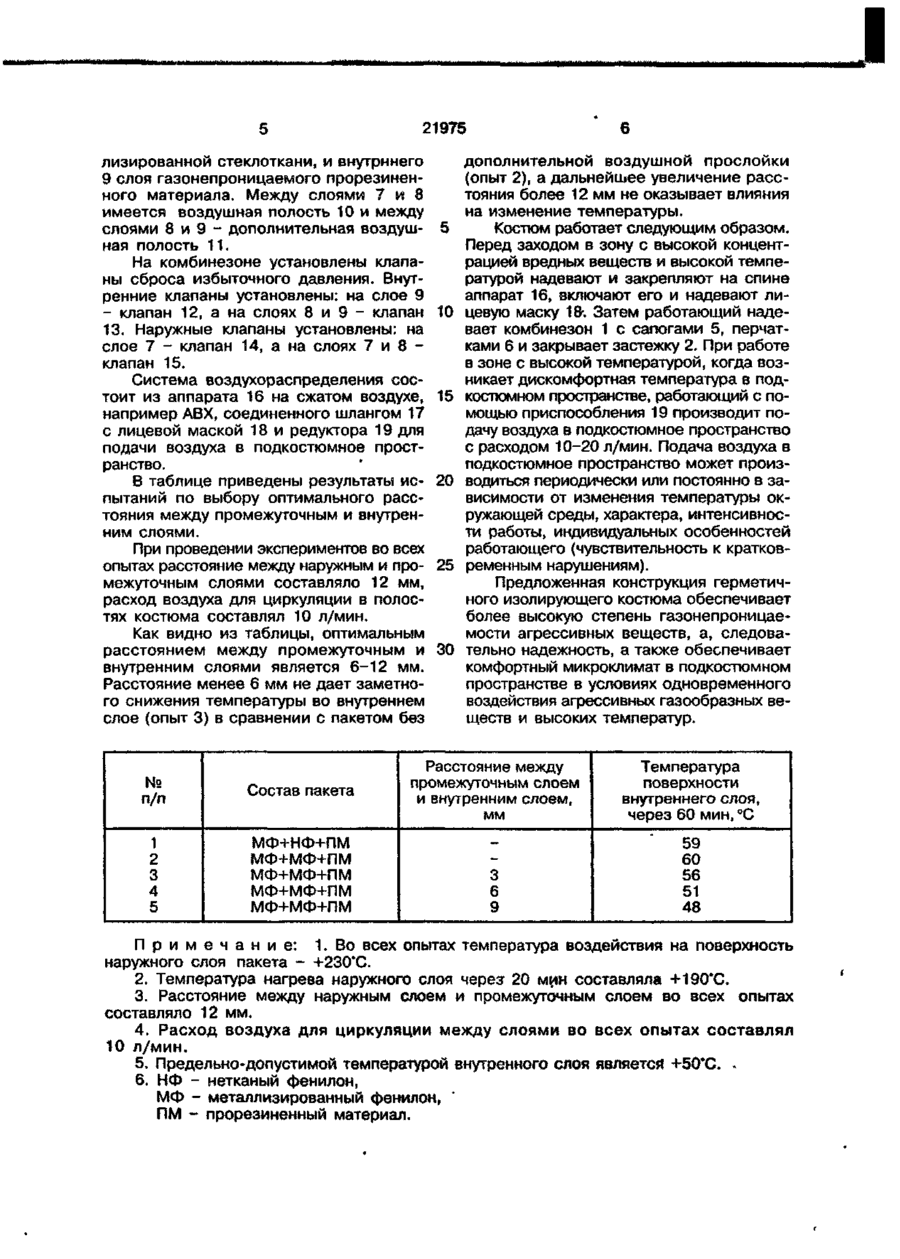

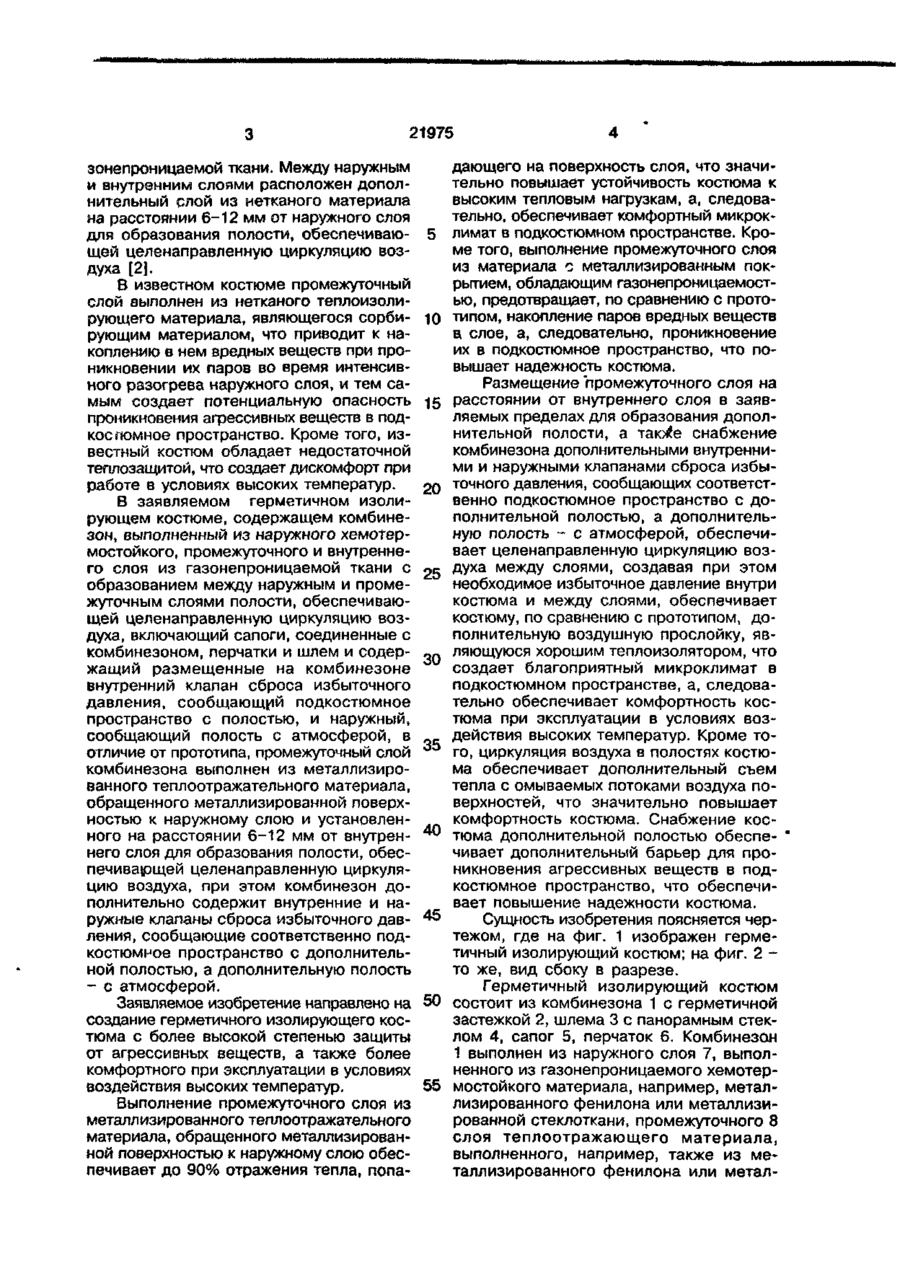

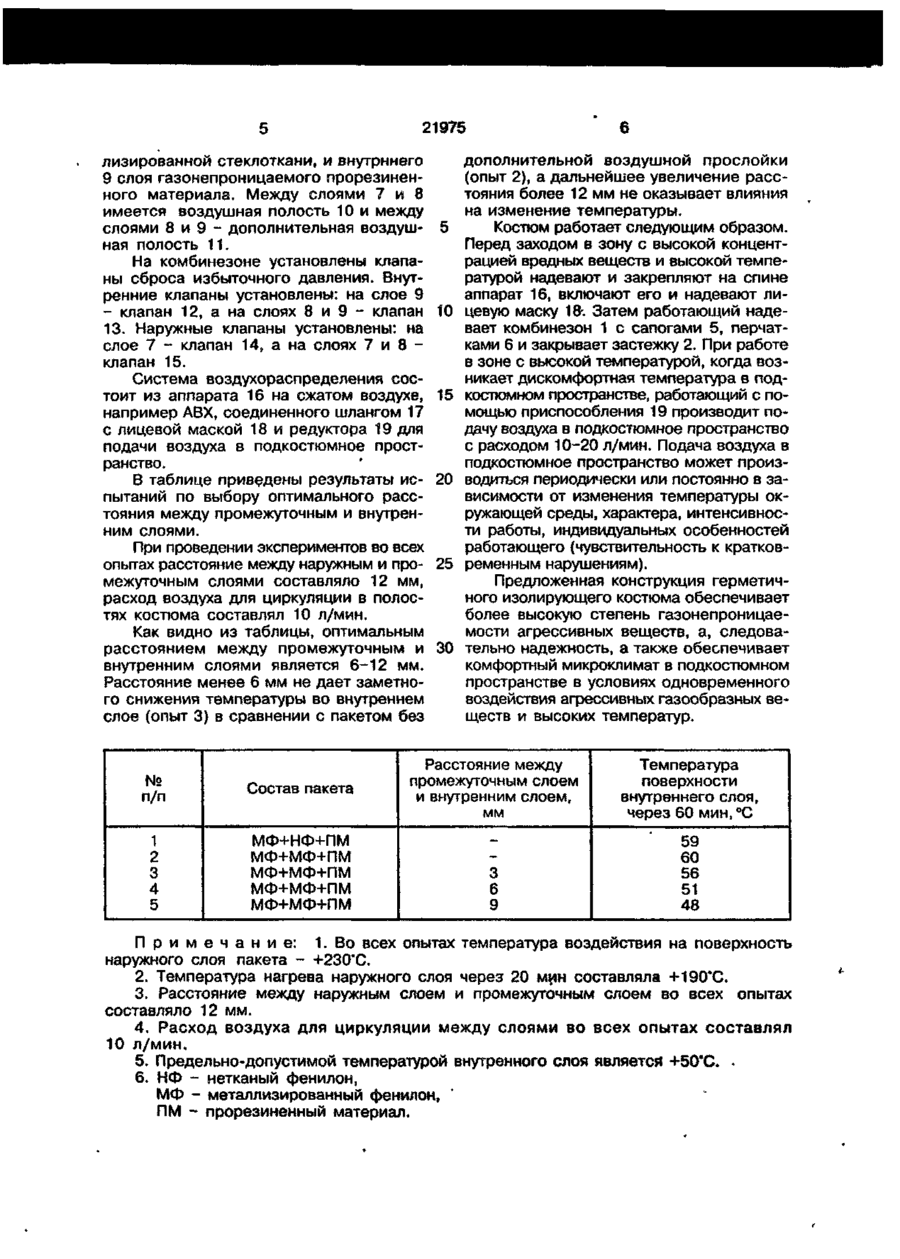

Герметичный изолирующий костюм с системой воздухораспределения, содержащий комбинезон, выполненный из наружного хемотермостойкого, промежуточного и внутреннего слоя из газонепроницаемой ткани с образованием между наружным и промежуточным слоями полости, обеспечивающей целенаправленную циркуляцию воздуха, включающий сапоги, соединенные с комбинезоном, перчатки и шлем и содержащий размещенные на комбинезоне внутренний клапан сброса избыточного давления, сообщающий подкостюмное пространство с полостью, и наружный, сообщающий полость с атмосферой, о т л и ч а ю щ и й с я тем, что промежуточный слой комбинезона выполнен из металлизированного теплоотражательного материала, обращенного металлизированной поверхностью к наружному слою и установленного на расстоянии 6 12 мм от внутреннего слоя для образования дополнительной полости, обеспечивающей целенаправленную циркуляцию воздуха, при этом комбинезон дополнительно содержит внутренние и наружные клапаны сброса избыточного давления, сообщающие соответственно подкостюмное пространство с дополнительной полостью, а дополнительную полость - с атмосферой. Изобретение относится к средствам индивидуальной защиты человека при работе в условиях непригодной для дыхания атмосферы и высоких температур, преимущественно при выполнении аварийноспасательных или восстановительных работ на предприятиях химической, горнодобывающей, нефтяной и других отраслей промышленности. Известен пневматический теплозащитный комбинезон с капюшоном, внутренняя часть которого сообщена с системой 'воздухораспределения и клапаном сброса, и имеющий прикрепленную с внутренней стороны оболочку, образующую с оболочкой комбинезона полость, сообщенную с внутренней полостью через перепускные отверстия [1]. Известный костюм обладает низкой степенью газозащиты из-за возможного попадания воздуха из межслойного пространства в зону дыхания. Известен герметичный изолирующий костюм, выбранный в качестве прототипа, содержащий комбинезон, шлем, сапоги, перчатки, клапаны для сброса избыточного давления. Наружный слой комбинезона выполнен термостойким, внутренний из га о 21975 зонепроницаемой ткани. Между наружным и внутренним слоями расположен дополнительный слой из нетканого материала на расстоянии 6-12 мм от наружного слоя для образования полости, обеспечивающей целенаправленную циркуляцию воздуха [2]. В известном костюме промежуточный слой выполнен из нетканого теплоизолирующего материала, являющегося сорбирующим материалом, что приводит к накоплению в нем вредных веществ при проникновении их паров во время интенсивного разогрева наружного слоя, и тем самым создает потенциальную опасность проникновения агрессивных веществ в под'костюмное пространство. Кроме того, известный костюм обладает недостаточной теплозащитбй, что создает дискомфорт при работе в условиях высоких температур. В заявляемом герметичном изолирующем костюме, содержащем комбинезон, выполненный из наружного хемотермостойкого, промежуточного и внутреннего слоя из газонепроницаемой ткани с образованием между наружным и промежуточным слоями полости, обеспечивающей целенаправленную циркуляцию воздуха, включающий сапоги, соединенные с комбинезоном, перчатки и шлем и содержащий размещенные на комбинезоне внутренний клапан сброса избыточного давления, сообщающий подкостюмное пространство с полостью, и наружный, сообщающий полость с атмосферой, в £ отличие от прототипа, промежуточный слой комбинезона выполнен из металлизированного теплоотражательного материала, обращенного металлизированной поверхностью к наружному слою и установленного на расстоянии 6-12 мм от внутреннего слоя для образования полости, обеспечивающей целенаправленную циркуляцию воздуха, при этом комбинезон дополнительно содержит внутренние и наружные клапаны сброса избыточного давления, сообщающие соответственно подкостюмное пространство с дополнительной полостью, а дополнительную полость - с атмосферой. Заявляемое изобретение направлено на создание герметичного изолирующего костюма с более высокой степенью защиты от агрессивных веществ, а также более комфортного при эксплуатации в условиях воздействия высоких температур. Выполнение промежуточного слоя из металлизированного теплоотражательного материала, обращенного металлизированной поверхностью к наружному слою обеспечивает до 90% отражения тепла, попа дающего на поверхность слоя, что значительно повышает устойчивость костюма к высоким тепловым нагрузкам, а, следовательно, обеспечивает комфортный микрок5 лимат в подкостюмном пространстве. Кроме того, выполнение промежуточного слоя из материала с металлизированным покрытием, обладающим газонепроницаемостью, предотвращает, по сравнению с прото10 типом, накопление паров вредных веществ в. слое, а, следовательно, проникновение их в подкостюмное пространство, что повышает надежность костюма. Размещение промежуточного слоя на 15 расстоянии от внутреннего слоя в заявляемых пределах для образования дополнительной полости, а таю^е снабжение комбинезона дополнительными внутренними и наружными клапанами сброса избы20 точного давления, сообщающих соответственно подкостюмное пространство с дополнительной полостью, а дополнительную полость - с атмосферой, обеспечивает целенаправленную циркуляцию воз25'ДУ х а м е ж А У слоями, создавая при этом необходимое избыточное давление внутри костюма и между слоями, обеспечивает костюму, по сравнению с прототипом, дополнительную воздушную прослойку, яв„ п ляющуюся хорошим теплоизолятором, что создает благоприятный микроклимат в подкостюмном пространстве, а, следовательно обеспечивает комфортность костюма при эксплуатации в условиях воздействия высоких температур. Кроме то35 го, циркуляция воздуха в полостях костюма обеспечивает дополнительный съем тепла с омываемых потоками воздуха поверхностей, что значительно повышает комфортность костюма. Снабжение кос40 тюма дополнительной полостью обеспечивает дополнительный барьер для проникновения агрессивных веществ в подкостюмное пространство, что обеспечивает повышение надежности костюма. 45 Сущность изобретения поясняется чертежом, где на фиг. 1 изображен герметичный изолирующий костюм; на фиг. 2 то же, вид сбоку в разрезе. Герметичный изолирующий костюм 50 состоит из комбинезона 1 с герметичной застежкой 2, шлема 3 с панорамным стеклом 4, сапог 5, перчаток 6. Комбинезон 1 выполнен из наружного слоя 7, выполненного из газонепроницаемого хемотер55 мостойкого материала, например, металлизированного фенилона или металлизированной стеклоткани, промежуточного 8 слоя теплоотражающего материала, выполненного, например, также из металлизированного фенилона или метал 21975 лизированной стеклоткани, и внутрннего 9 слоя газонепроницаемого прорезиненного материала. Между слоями 7 ш 8 имеется воздушная полость 10 и между слоями 8 и 9 - дополнительная воздушная полость 11. На комбинезоне установлены клапаны сброса избыточного давления. Внутренние клапаны установлены: на слое 9 - клапан 12, а на слоях 8 и 9 - клапан 13. Наружные клапаны установлены: на слое 7 - клапан 14, а на слоях 7 и 8 клапан 15. Система воздухораспределения состоит из аппарата 16 на сжатом воздухе, например АВХ, соединенного шлангом 17 с лицевой маской 18 и редуктора 19 для подачи воздуха в подкостюмное пространство. В таблице приведены результаты испытаний по выбору оптимального расстояния между промежуточным и внутренним слоями. При проведении экспериментов во всех опытах расстояние между наружным и промежуточным слоями составляло 12 мм, расход воздуха для циркуляции в полостях костюма составлял 10 л/мин. Как видно из таблицы, оптимальным расстоянием между промежуточным и внутренним слоями является 6-12 мм. Расстояние менее 6 мм не дает заметного снижения температуры во внутреннем слое (опыт 3) в сравнении с пакетом без № п/п Состав пакета 1 2 3 4 5 МФ+НФ+ПМ МФ+МФ+ПМ МФ+МФ+ПМ МФ+МФ+ПМ МФ+МФ+ПМ 5 10 15 20 25 30 дополнительной воздушной прослойки (опыт 2), а дальнейшее увеличение расстояния более 12 мм не оказывает влияния на изменение температуры. Костюм работает следующим образом. Перед заходом в зону с высокой концентрацией вредных веществ и высокой температурой надевают и закрепляют на спине аппарат 16, включают его и надевают лицевую маску 18-. Затем работающий надевает комбинезон 1 с сапогами 5, перчатками 6 и закрывает застежку 2. При работе в зоне с высокой температурой, когда возникает дискомфортная температура в подкостюмном пространстве, работающий с помощью приспособления 19 производит подачу воздуха в подкостюмное пространство с расходом 10-20 л/мин. Подача воздуха в подкостюмное пространство может производиться периодически или постоянно в зависимости от изменения температуры окружающей среды, характера, интенсивности работы, индивидуальных особенностей работающего (чувствительность к кратковременным нарушениям). Предложенная конструкция герметичного изолирующего костюма обеспечивает более высокую степень газонепроницаемости агрессивных веществ, а, следовательно надежность, а также обеспечивает комфортный микроклимат в подкостюмном пространстве в условиях одновременного воздействия агрессивных газообразных веществ и высоких температур. Расстояние между промежуточным слоем и внутренним слоем, мм Температура поверхности внутреннего слоя, через 60 мин, °С 3 6 9 59 60 56 51 48 Примечание: 1.Во всех опытах температура воздействия на поверхность наружного слоя пакета - +230*С. 2. Температура нагрева наружного слоя через 20 мин составляла +190*С. 3. Расстояние между наружным слоем и промежуточным слоем во всех опытах составляло 12 мм. 4. Расход воздуха для циркуляции между слоями во всех опытах составлял 10 л/мин. 5. Предельно-допустимой температурой внугренного слоя является +50*С. • 6. НФ - нетканый фенилон, МФ - металлизированный фенилон, ПМ - прорезиненный материал. 21975 ?. г Фиг f Упорядник Техред М. Кєлемеш Коректор М. Самборська Замовлення 545 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 УКРАЇНА 21975 (19) „3>C1 (51)6 А 41 Р 13100 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО Д О ПАТЕНТУ НА ВИНАХІД (54) ГЕРМЕТИЧНИЙ ІЗОЛЮЮЧИЙ КОСТЮМ (21) 95031298 (22) 22.03.95 (24) 28.02.2000 (46) 28.02.2000. Бюл. № 1 (56) 1. Авторское свидетельство СССР № 624642, кл. А 62 В 17/00, 1977. 2. Патент РФ № 1837816, кл. А 41 D 13/00, 1991 (прототип). (72) Очкуренко Віктор Іванович, Мичко Анатолій Андрійович, Бігун Віктор Петрович (73) Товариство з обмеженою відповідальністю науково-виробниче підприємство "ІНДЕКС" ЛТД (57) Герметичный изолирующий костюм с системой воздухораспределения, содержащий комбинезон, выполненный из наружного хемотермостойкого, промежуточного и внутреннего слоя из газонепроницаемой ткани с образованием между наружным и промежуточным слоями полости, обеспечивающей целенаправленную циркуляцию воздуха, включающий сапоги, соединенные с комбинезоном, перчатки и шлем и содержащий размещенные на комбинезоне внутренний клапан сброса избыточного давления, сообщающий подкостюмное пространство с полостью, и наружный, сообщающий полость с атмосферой, о т л и ч а ю щ и й с я тем, что промежуточный слой комбинезона выполнен из металлизированного теплоотражательного материала, обращенного металлизированной поверхностью к наружному слою и установленного на расстоянии 6 12 мм от внутреннего слоя для образования дополнительной полости, обеспечивающей целенаправленную циркуляцию воздуха, при этом комбинезон дополнительно содержит внутренние и наружные клапаны сброса избыточного давления, сообщающие соответственно подкостюмное пространство с дополнительной полостью, а дополнительную полость - с атмосферой. NO Изобретение относится к средствам индивидуальной защиты человека при работе в условиях непригодной для дыхания атмосферы и высоких температур, преимущественно при выполнении аварийноспасательных или восстановительных работ на предприятиях химической, горнодобывающей, нефтяной и других отраслей промышленности. Известен пневматический теплозащитный комбинезон с капюшоном, внутренняя часть которого сообщена с системой 'ваздухораспределения и клапаном сброса, и имеющий прикрепленную с внутренней стороны оболочку, образующую с оболочкой комбинезона полость, сообщенную с внутренней полостью через перепускные отверстия [1]. Известный костюм обладает низкой степенью газозащиты из-за возможного попадания воздуха из межслойного пространства в зону дыхания. Известен герметичный изолирующий костюм, выбранный в качестве прототипа, содержащий комбинезон, шлем, сапоги, перчатки, клапаны для сброса избыточного давления. Наружный слой комбинезона выполнен термостойким, внутренний из га О 21975 зонепроницаемой ткани. Между наружным и внутренним слоями расположен дополнительный слой из нетканого материала на расстоянии 6-12 мм от наружного слоя для образования полости, обеспечивающей целенаправленную циркуляцию воздуха [2]. В известном костюме промежуточный слой выполнен из нетканого теплоизолирующего материала, являющегося сорбирующим материалом, что приводит к накоплению в нем вредных веществ при проникновении их паров во время интенсивного разогрева наружного слоя, и тем самым создает потенциальную опасность проникновения агрессивных веществ в подкос гюмное пространство. Кроме того, известный костюм обладает недостаточной теплозащитой, что создает дискомфорт при работе в условиях высоких температур. В заявляемом герметичном изолирующем костюме, содержащем комбинезон, выполненный из наружного хемотермостойкого, промежуточного и внутреннего слоя из газонепроницаемой ткани с образованием между наружным и промежуточным слоями полости, обеспечивающей целенаправленную циркуляцию воздуха, включающий сапоги, соединенные с комбинезоном, перчатки и шлем и содержащий размещенные на комбинезоне внутренний клапан сброса избыточного давления, сообщающий подкостюмное пространство с полостью, и наружный, сообщающий полость с атмосферой, в отличие от прототипа, промежуточный слой комбинезона выполнен из металлизированного теплоотражательного материала, обращенного металлизированной поверхностью к наружному слою и установленного на расстоянии 6-12 мм от внутреннего слоя для образования полости, обеспечивающей целенаправленную циркуляцию воздуха, при этом комбинезон дополнительно содержит внутренние и наружные клапаны сброса избыточного давления, сообщающие соответственно подкостюмное пространство с дополнительной полостью, а дополнительную полость - с атмосферой. Заявляемое изобретение направлено на создание герметичного изолирующего костюма с более высокой степенью защиты от агрессивных веществ, а также более комфортного при эксплуатации в условиях воздействия высоких температур. Выполнение промежуточного слоя из металлизированного теплоотражательного материала, обращенного металлизированной поверхностью к наружному слою обеспечивает до 90% отражения тепла, попа 15 20 25 30 35 дающего на поверхность слоя, что значительно повышает устойчивость костюма к высоким тепловым нагрузкам, а, следовательно, обеспечивает комфортный микроклимат в подкостюмном пространстве. Кроме того, выполнение промежуточного слоя из материала с металлизированным покрытием, обладающим газонепроницаемостью, предотвращает, по сравнению с прототипом, накопление паров вредных веществ в, слое, а, следовательно, проникновение их в подкостюмное пространство, что повышает надежность костюма. Размещение промежуточного слоя на расстоянии от внутреннего слоя в заявляемых пределах для образования дополнительной полости, а такх^е снабжение комбинезона дополнительными внутренними и наружными клапанами сброса избыточного давления, сообщающих соответственно подкостюмное пространство с дополнительной полостью, а дополнительную полость - с атмосферой, обеспечивает целенаправленную циркуляцию воздуха между слоями, создавая при этом необходимое избыточное давление внутри костюма и между слоями, обеспечивает костюму, по сравнению с прототипом, дополнительную воздушную прослойку, являющуюся хорошим теплоизолятором, что создает благоприятный микроклимат в подкостюмном пространстве, а, следовательно обеспечивает комфортность костюма при эксплуатации в условиях воздействия высоких температур. Кроме того, циркуляция воздуха в полостях костюма обеспечивает дополнительный съем тепла с омываемых потоками воздуха поверхностей, что значительно повышает комфортность костюма. Снабжение костюма дополнительной полостью обеспечивает дополнительный барьер для проникновения агрессивных веществ в подкостюмное пространство, что обеспечивает повышение надежности костюма. Сущность изобретения поясняется чертежом, где на фиг. 1 изображен герметичный изолирующий костюм; на фиг. 2 то же, вид сбоку в разрезе. Герметичный изолирующий костюм 50 состоит из комбинезона 1 с герметичной застежкой 2, шлема 3 с панорамным стеклом 4, сапог 5, перчаток 6. Комбинезон 1 выполнен из наружного слоя 7, выполненного из газонепроницаемого хемотер55 мостойкого материала, например, металлизированного фенилона или металлизированной стеклоткани, промежуточного 8 слоя теплоотражающего материала, выполненного, например, также из металлизированного фенилона или метал I 21975 лизированной стеклоткани, и внутрннего 9 слоя газонепроницаемого прорезиненного материала. Между слоями 7 ы 8 имеется воздушная полость 10 и между слоями 8 и 9 - дополнительная воздушная полость 11. На комбинезоне установлены клапаны сброса избыточного давления. Внутренние клапаны установлены: на слое 9 - клапан 12, а на слоях 8 и 9 - клапан 13. Наружные клапаны установлены: на слое 7 - клапан 14, а на слоях 7 и 8 клапан 15. Система воздухораспределения состоит из аппарата 16 на сжатом воздухе, например АВХ, соединенного шлангом 17 с лицевой маской 18 и редуктора 19 для подачи воздуха в подкостюмное пространство. В таблице приведены результаты испытаний по выбору оптимального расстояния между промежуточным и внутренним слоями. При проведении экспериментов во всех опытах расстояние между наружным и промежуточным слоями составляло 12 мм, расход воздуха для циркуляции в полостях костюма составлял 10 л/мин. Как видно из таблицы, оптимальным расстоянием между промежуточным и внутренним слоями является 6-12 мм. Расстояние менее 6 мм не дает заметного снижения температуры во внутреннем слое (опыт 3) в сравнении с пакетом без № п/п Состав пакета 1 2 3 4 5 МФ+НФ+ПМ МФ+МФ+ПМ МФ+МФ+ПМ МФ+МФ+ПМ МФ+МФ+ПМ 5 10 15 20 25 30 дополнительной воздушной прослойки (опыт 2), а дальнейшее увеличение расстояния более 12 мм не оказывает влияния на изменение температуры. Костюм работает следующим образом. Перед заходом в зону с высокой концентрацией вредных веществ и высокой температурой надевают и закрепляют на спине аппарат 16, включают его и надевают лицевую маску 18; Затем работающий надевает комбинезон 1 с сапогами 5, перчатками 6 и закрывает застежку 2. При работе в зоне с высокой температурой, когда возникает дискомфортная температура в подкостюмном пространстве, работающий с помощью приспособления 19 производит подачу воздуха в подкостюмное пространство с расходом 10-20 л/мин. Подача воздуха в подкостюмное пространство может производиться периодически или постоянно в зависимости от изменения температуры окружающей среды, характера, интенсивности работы, индивидуальных особенностей работающего (чувствительность к кратковременным нарушениям). Предложенная конструкция герметичного изолирующего костюма обеспечивает более высокую степень газонепроницаемости агрессивных веществ, а, следовательно надежность, а также обеспечивает комфортный микроклимат в подкостюмном пространстве в условиях одновременного воздействия агрессивных газообразных веществ и высоких температур. Расстояние между промежуточным слоем и внутренним слоем, мм Температура поверхности внутреннего слоя, через 60 мин, °С 3 6 9 59 60 56 51 48 П р и м е ч а н и е : 1.Во всех опытах температура воздействия на поверхность наружного слоя пакета - +230*С. 2. Температура нагрева наружного слоя через 20 мин составляла +190#С. 3. Расстояние между наружным слоем и промежуточным слоем во всех опытах составляло 12 мм. 4. Расход воздуха для циркуляции между слоями во всех опытах составлял 10 л/мин. 5. Предельно-допустимой температурой внугренного слоя являетсй +50'С. 6. НФ - нетканый фенилон, МФ - металлизированный фенилон, ПМ - прорезиненный материал. 21975 .г Фиг f Упорядник Техред М. Келемеш Коректор М. Самборська Замовлення 545 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 10t
