Шатро

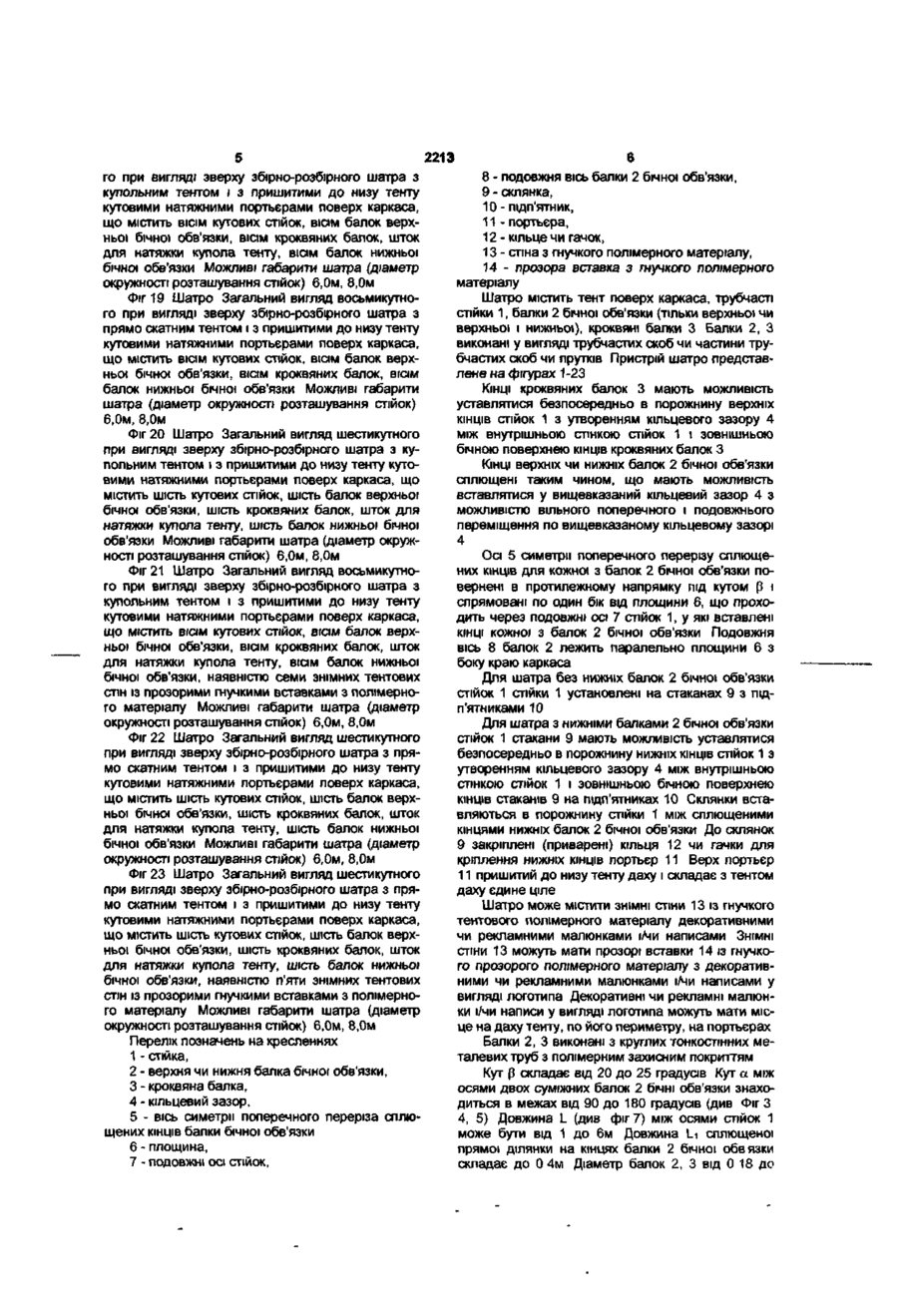

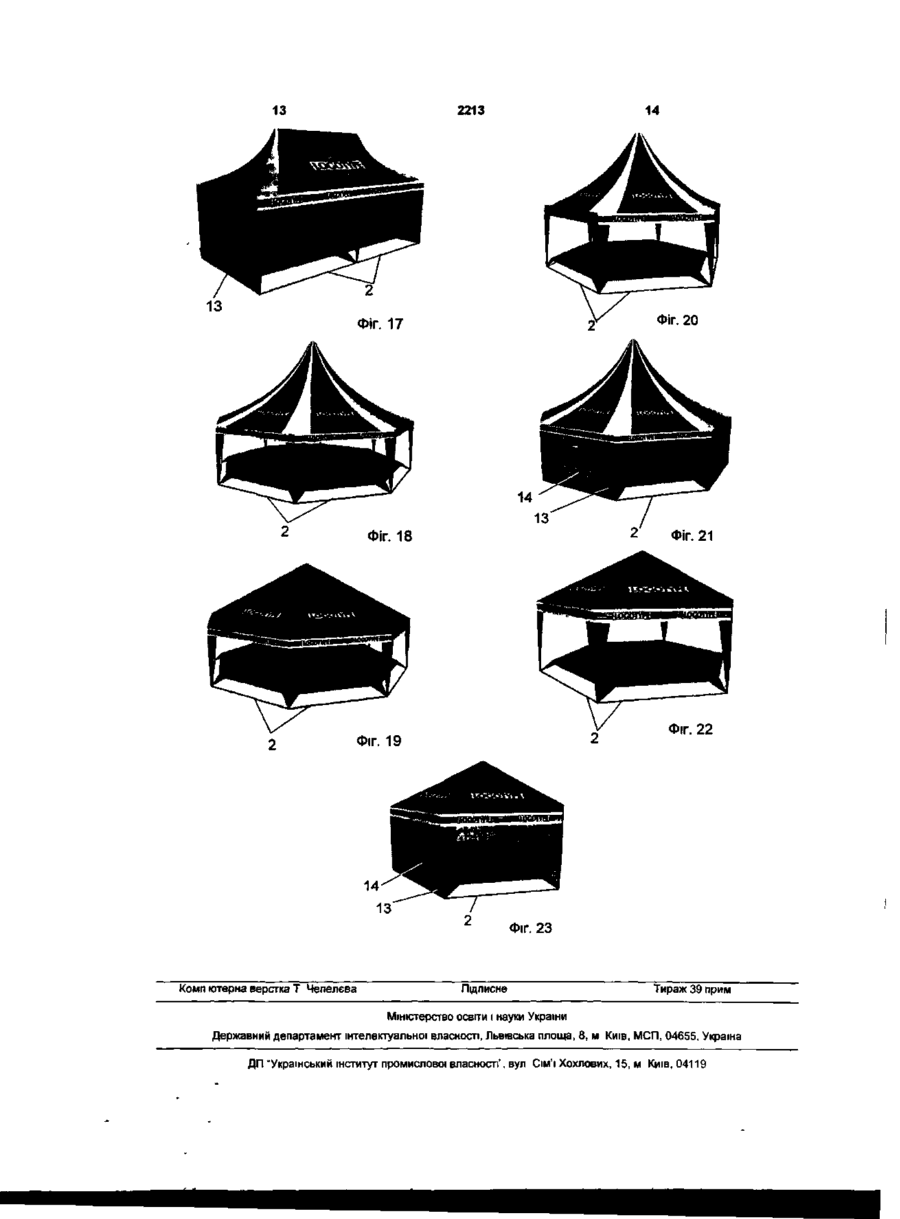

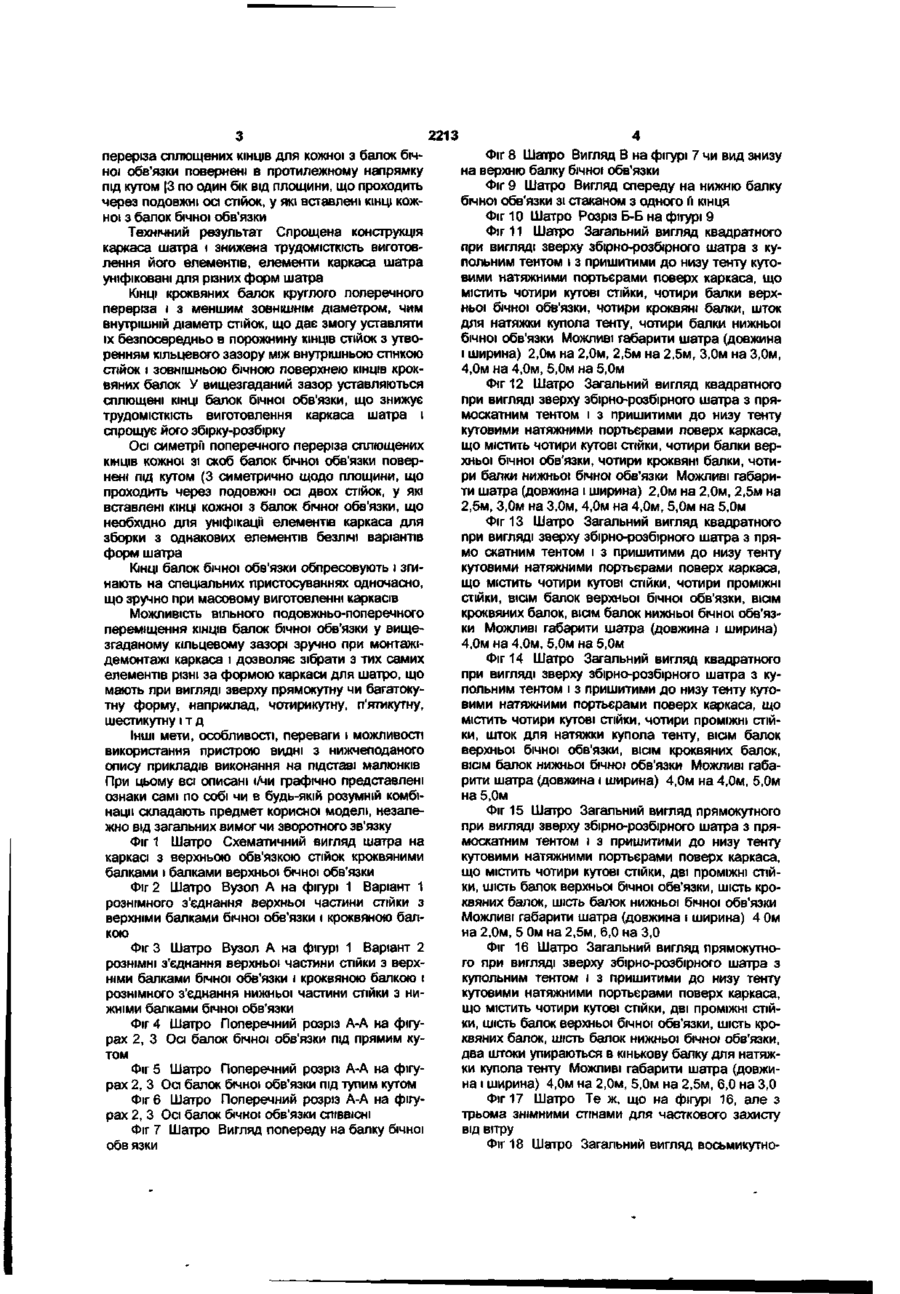

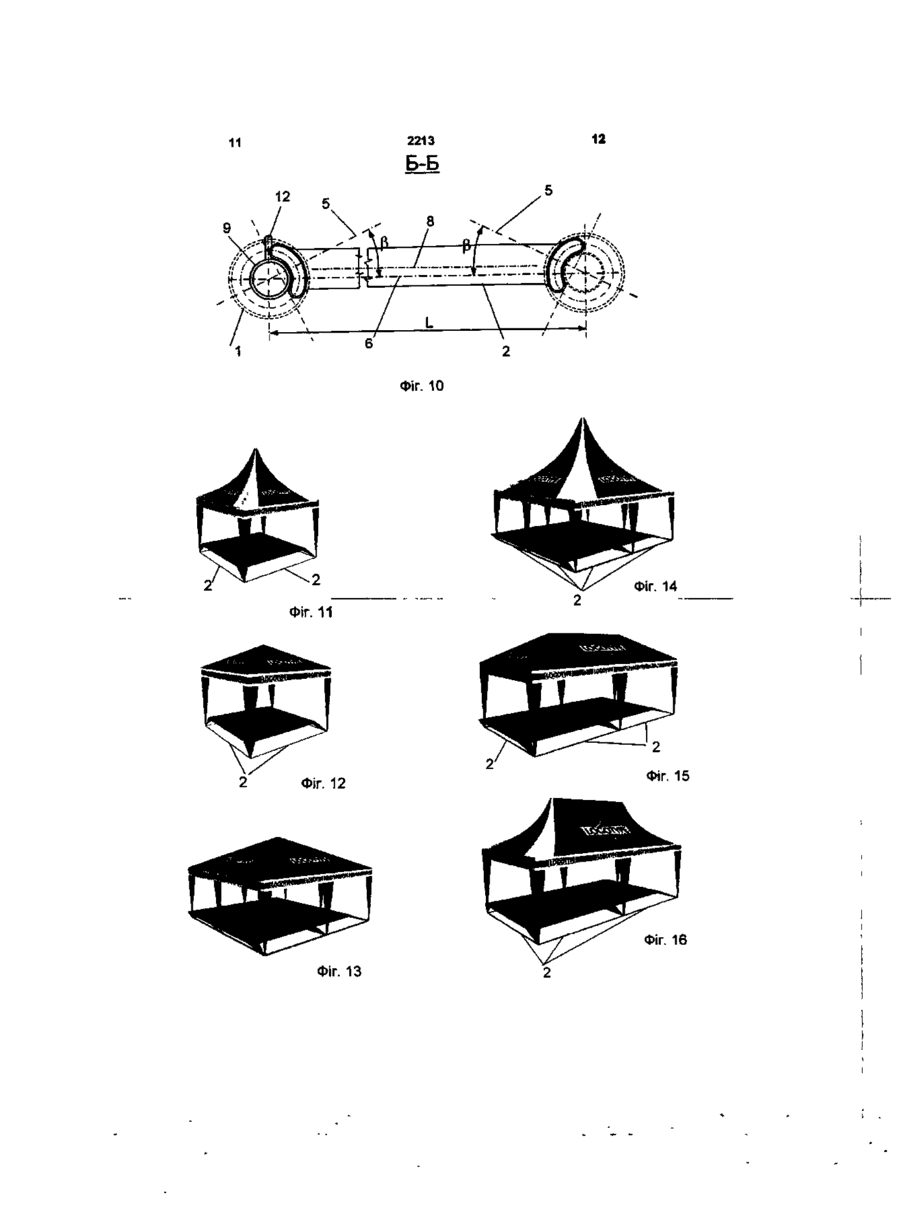

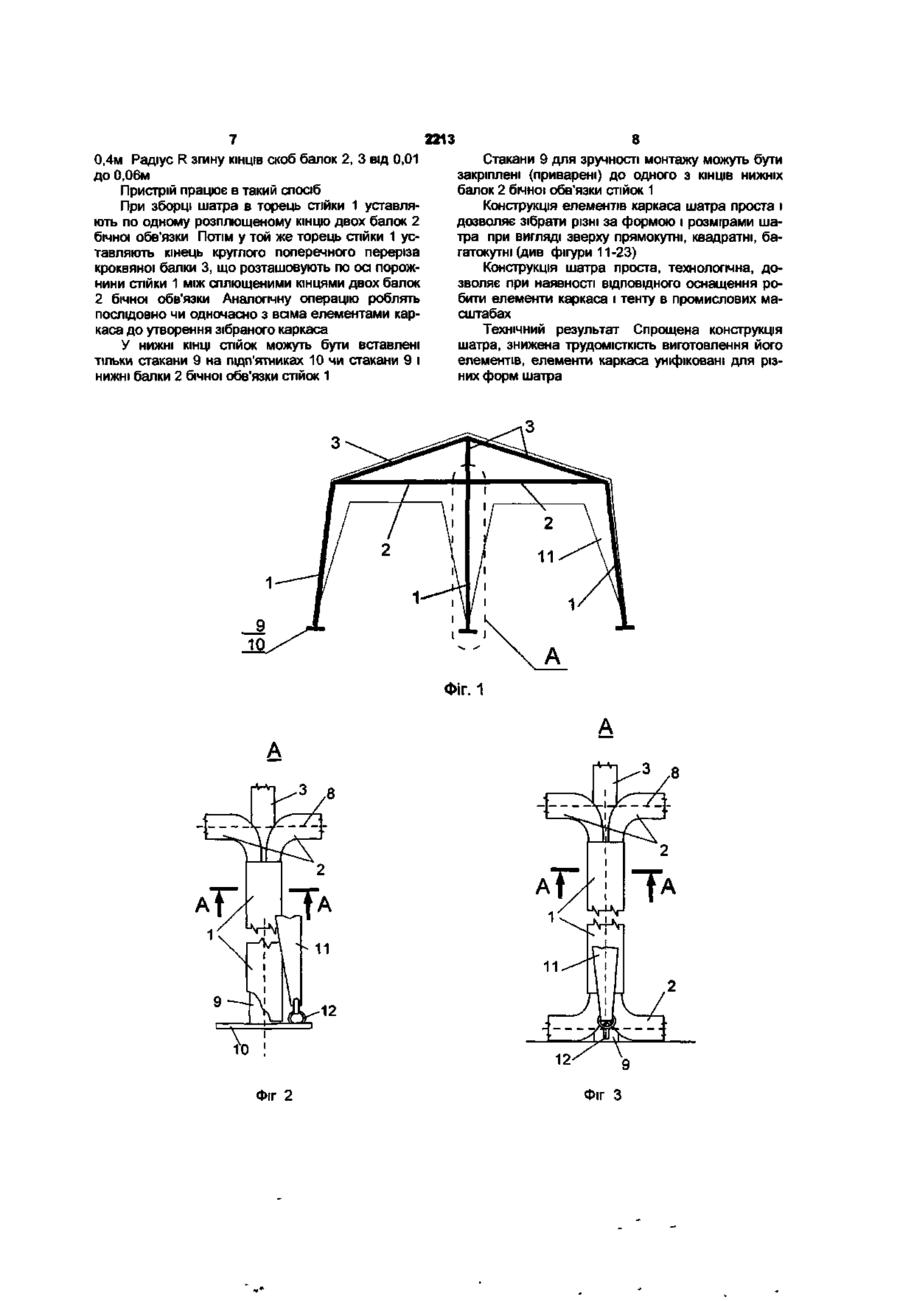

Шатро, що містить тентований каркас зі стійками, стійки з'єднані між собою у верхніх частинах верхніми балками бічної обв'язки і кроквяними балками і в нижніх частинах - нижніми балками бічної обв'язки чи стійки з'єднані між собою тільки у верхніх частинах стійок верхніми балками бічної обв'язки і кроквяними балками, який відрізняється тим, що КІНЦІ кроквяних балок мають можливість уставлятися безпосередньо в порожнину Пристрій відноситься до галузі каркаснотентових конструкцій і може використовуватися як намет або шатро для захисту від дощу і сонця Відоме шатро, що містить тентований каркас зі стійками, стійки з'єднані між собою у верхніх частинах верхніми балками бічної обв'язки і кроквяними балками і в нижніх частинах нижніми балками бічної обв'язки чи стійки з'єднані між собою тільки у верхніх частинах стійок верхніми балками бічної обв'язки і кроквяними балками (див патент України № 3778 на промисловий зразок «ШАТРО» (вісім варіантів) Опубл Промислова власність Офіційний бюлетень №5, 2000) Відоме шатро має трудомісткий у виготовленні каркас Каркас шатро має трубчасті стійки, з верхніх і нижніх КІНЦІВ яких прикріплені накладні елементи у вигляді гільз, що приварені до зовнішньої бічної поверхні стійок Кроквяні балки і балки бічної обв'язки каркаса вставляються в накладні елементи у вигляді гільз Кожна стійка каркаса шатра може мати до п'яти накладних елементів, а кожен каркас мінімально може мати до чотирьох стійок, при квадратному чи прямокутному (при вигляді зверху) шатрі, і більш, при багатокутному шатрі Виготовлення безлічі накладних елементів і їхнє кріплення зварюванням збільшують трудомісткість виготовлення каркаса шатро Для різних форм каркаса шатра необхідно відповідне розташування верхніх КІНЦІВ стійок з утворенням кільцевого зазору між внутрішньою стінкою стійок і зовнішньою бічною поверхнею КІНЦІВ кроквяних балок, КІНЦІ балок бічної обв'язки сплющені таким чином, що мають можливість вставлятися у вищевказаний кільцевий зазор з можливістю вільного подовжньопоперечного переміщення по вищевказаному кільцевому зазору, причому осі симетрії поперечного перерізу сплющених КІНЦІВ для кожної з балок бічної обв'язки повернені в протилежному напрямку під кутом р по один бік від площини, що проходить через подовжні осі стійок, у які вставлені КІНЦІ кожної з балок бічної обв'язки накладних елементів на СТІЙЦІ, ЩО утрудняє уніфікацію елементів каркаса для шатра Накладні елементи стійок разом з наплавленим металом збільшують також масу стійок, що збільшує загальну масу шатра Метою удосконалення є спрощення конструкції шатра, зниження трудомісткості його виготовлення, уніфікація елементів каркаса шатра для застосування в шатрах різної форми і розмірів прямокутних чи багатокутних Зазначена мета досягається тим, що шатро, що містить тентований каркас зі стійками, стійки з'єднані між собою у верхніх частинах верхніми балками бічної обв'язки і кроквяними балками і в нижніх частинах нижніми балками бічної обв'язки чи стійки з'єднані між собою тільки у верхніх частинах стійок верхніми балками бічної обв'язки і кроквяними балками, який відрізняється тим, що КІНЦІ кроквяних балок мають можливість уставлятися безпосередньо в порожнину верхніх КІНЦІВ стійок з утворенням кільцевого зазору між внутрішньою стінкою стійок і зовнішньою бічною поверхнею КІНЦІВ кроквяних балок, КІНЦІ балок бічної обв'язки сплющені таким чином що мають можливість вставлятися у вищевказаний кільцевий зазор з можливістю вільного подовжньопоперечного переміщення по вищевказаному кільцевому зазорі причому осі симетрії поперечного со CM 2213 переріза сплющених КІНЦІВ ДЛЯ кожної з балок бічної обв'язки повернені в протилежному напрямку під кутом |3 по один бік від площини, що проходить через подовжні осі стійок, у які вставлені КІНЦІ кожної з балок бічної обв'язки Технічний результат Спрощена конструкція каркаса шатра і знижена трудомісткість виготовлення його елементів, елементи каркаса шатра уніфіковані для різних форм шатра КІНЦІ кроквяних балок круглого поперечного переріза і з меншим ЗОВНІШНІМ діаметром, чим внутрішній діаметр стійок, що дає змогу уставляти їх безпосередньо в порожнину КІНЦІВ стійок з утворенням кільцевого зазору між внутрішньою стінкою стійок і зовнішньою бічною поверхнею КІНЦІВ кроквяних балок У вищезгаданий зазор уставляються сплющені КІНЦІ балок бічної обв'язки, що знижує трудомісткість виготовлення каркаса шатра і спрощує його збірку-розбірку Осі симетрП поперечного переріза сплющених КІНЦІВ кожної зі скоб балок бічної обв'язки повернені під кутом (3 симетрично щодо площини, що проходить через подовжні осі двох стійок, у які вставлені КІНЦІ кожної з балок бічної обв'язки, що необхідно для уніфікації елементів каркаса для зборки з однакових елементів безлічі варіантів форм шатра КІНЦІ балок бічної обв'язки обпресовують і згинають на спеціальних пристосуваннях одночасно, що зручно при масовому виготовленні каркасів Можливість ВІЛЬНОГО подовжньо-поперечного переміщення КІНЦІВ балок бічної обв'язки у вищезгаданому кільцевому зазорі зручно при монтажідемонтажі каркаса і дозволяє зібрати з тих самих елементів різні за формою каркаси для шатро, що мають при вигляді зверху прямокутну чи багатокутну форму, наприклад, чотирикутну, п'ятикутну, шестикутну і т д Інші мети, особливості, переваги і можливості використання пристрою видні з нижчеподаного опису прикладів виконання на підставі малюнків При цьому всі описані і/чи графічно представлені ознаки самі по собі чи в будь-якій розумній комбінації складають предмет корисної моделі, незалежно від загальних вимог чи зворотного зв'язку Фіг 1 Шатро Схематичний вигляд шатра на каркасі з верхньою обв'язкою стійок кроквяними балками і балками верхньої бічної обв'язки Фіг 2 Шатро Вузол А на фігурі 1 Варіант 1 рознімного з'єднання верхньої частини стійки з верхніми балками бічної обв'язки і кроквяною балкою Фіг 3 Шатро Вузол А на фігурі 1 Варіант 2 рознімні з'єднання верхньої частини стійки з верхніми балками бічної обв'язки і кроквяною балкою і рознімного з'єднання нижньої частини стійки з нижніми балками бічної обв'язки Фіг 4 Шатро Поперечний розріз А-А на фігурах 2, 3 Осі балок бічної обв'язки під прямим кутом Фіг 5 Шатро Поперечний розріз А-А на фігурах 2, 3 Осі балок бічної обв'язки під тупим кутом Фіг 6 Шатро Поперечний розріз А-А на фігурах 2, 3 Осі балок бічної обв'язки СПІВВІСНІ Фіг 7 Шатро Вигляд попереду на балку бічної обв язки Фіг 8 Шатро Вигляд В на фігурі 7 чи вид знизу на верхню балку бічної обв'язки Фіг 9 Шатро Вигляд спереду на нижню балку бічної обв'язки зі стаканом з одного й кінця Фіг 10 Шатро Розріз Б-Б на фігурі 9 Фіг 11 Шатро Загальний вигляд квадратного при вигляді зверху збірно-розбірного шатра з купольним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить чотири кутові стійки, чотири балки верхньої бічної обв'язки, чотири кроквяні балки, шток для натяжки купола тенту, чотири балки нижньої бічної обв'язки Можливі габарити шатра (довжина і ширина) 2,0м на 2,0м, 2,5м на 2,5м, 3,0м на 3,0м, 4,0м на 4,0м, 5,0м на 5,0м Фіг 12 Шатро Загальний вигляд квадратного при вигляді зверху збірно-розбірного шатра з прямоскатним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить чотири кутові стійки, чотири балки верхньої бічної обв'язки, чотири кроквяні балки, чотири балки нижньої бічної обв'язки Можливі габарити шатра (довжина і ширина) 2,0м на 2,0м, 2,5м на 2,5м, 3,0м на 3,0м, 4,0м на 4,0м, 5,0м на 5,0м Фіг 13 Шатро Загальний вигляд квадратного при вигляді зверху збірно-розбірного шатра з прямо скатним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить чотири кутові стійки, чотири проміжні стійки, ВІСІМ балок верхньої бічної обв'язки, ВІСІМ кроквяних балок, ВІСІМ балок нижньої бічної обв'язки Можливі габарити шатра (довжина і ширина) 4,0м на 4,0м, 5,0м на 5,0м Фіг 14 Шатро Загальний вигляд квадратного при вигляді зверху збірно-розбірного шатра з купольним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить чотири кутові стійки, чотири проміжні стійки, шток для натяжки купола тенту, ВІСІМ балок верхньої бічної обв'язки, ВІСІМ кроквяних балок, ВІСІМ балок нижньої бічної обв'язки Можливі габарити шатра (довжина і ширина) 4,0м на 4,0м, 5,0м на 5,0м Фіг 15 Шатро Загальний вигляд прямокутного при вигляді зверху збірно-розбірного шатра з прямоскатним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить чотири кутові стійки, дві проміжні стійки, шість балок верхньої бічної обв'язки, шість кроквяних балок, шість балок нижньої бічної обв'язки Можливі габарити шатра (довжина і ширина) 4 0м на 2,0м, 5 0м на 2,5м, 6,0 на 3,0 Фіг 16 Шатро Загальний вигляд прямокутного при вигляді зверху збірно-розбірного шатра з купольним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить чотири кутові стійки, дві проміжні стійки, шість балок верхньої бічної обв'язки, шість кроквяних балок, шість балок нижньої бічної обв'язки, два штоки упираються в кінькову балку для натяжки купола тенту Можливі габарити шатра (довжина і ширина) 4,0м на 2,0м, 5,0м на 2,5м, 6,0 на 3,0 Фіг 17 Шатро Те ж, що на фігурі 16, але з трьома знімними стінами для часткового захисту від вітру Фіг 18 Шатро Загальний вигляд восьмикутно 2213 го при вигляді зверху збірно-розбірного шатра з купольним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить ВІСІМ кутових стійок, ВІСІМ балок верхньої бічної обв'язки, ВІСІМ кроквяних балок, шток для натяжки купола тенту, вісім балок нижньої бічної обв'язки Можливі габарити шатра (діаметр окружності розташування стійок) 6,0м, 8,0м Фіг 19 Шатро Загальний вигляд восьмикутного при вигляді зверху збірно-розбірного шатра з прямо скатним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить ВІСІМ кутових стійок, ВІСІМ балок верхньої бічної обв'язки, ВІСІМ кроквяних балок, ВІСІМ балок нижньої бічної обв'язки Можливі габарити шатра (діаметр окружності розташування стійок) 6,0м, 8,0м Фіг 20 Шатро Загальний вигляд шестикутного при вигляді зверху збірно-розбірного шатра з купольним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить шість кутових стійок, шість балок верхньої бічної обв'язки, шість кроквяних балок, шток для натяжки купола тенту, шість балок нижньої бічної обв'язки Можливі габарити шатра (діаметр окружності розташування стійок) 6,0м, 8,0м Фіг 21 Шатро Загальний вигляд восьмикутного при вигляді зверху збірно-розбірного шатра з купольним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить ВІСІМ кутових стійок, ВІСІМ балок верхньої бічної обв'язки, ВІСІМ кроквяних балок, шток для натяжки купола тенту, ВІСІМ балок нижньої бічної обв'язки, наявністю семи знімних тентових стін із прозорими гнучкими вставками з полімерного матеріалу Можливі габарити шатра (діаметр окружності розташування стійок) 6,0м, 8,0м Фіг 22 Шатро Загальний вигляд шестикутного при вигляді зверху збірно-розбірного шатра з прямо скатним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить шість кутових стійок, шість балок верхньої бічної обв'язки, шість кроквяних балок, шток для натяжки купола тенту, шість балок нижньої бічної обв'язки Можливі габарити шатра (діаметр окружності розташування стійок) 6,0м, 8,0м Фіг 23 Шатро Загальний вигляд шестикутного при вигляді зверху збірно-розбірного шатра з прямо скатним тентом і з пришитими до низу тенту кутовими натяжними портьєрами поверх каркаса, що містить шість кутових стійок, шість балок верхньої бічної обв'язки, шість кроквяних балок, шток для натяжки купола тенту, шість балок нижньої бічної обв'язки, наявністю п'яти знімних тентових стін із прозорими гнучкими вставками з полімерного матеріалу Можливі габарити шатра (діаметр окружності розташування стійок) 6,0м, 8,0м Перелік позначень на кресленнях 1 - стійка, 2 - верхня чи нижня балка бічної обв'язки, 3 - кроквяна балка, 4 - кільцевий зазор, 5 - вісь симетрії поперечного переріза сплющених КІНЦІВ балки бічної обв'язки 6 - площина, 7 - подовжні осі стійок, 8 - подовжня вісь балки 2 бічної обв'язки, 9 - склянка, 10 - підп'ятник, 11 - портьєра, 12-кільцечи гачок, 13 - стіна з гнучкого полімерного матеріалу, 14 - прозора вставка з гнучкого полімерного матеріалу Шатро містить тент поверх каркаса, трубчасті стійки 1, балки 2 бічної обв'язки (тільки верхньої чи верхньої і нижньої), кроквяні балки 3 Балки 2, З виконані у вигляді трубчастих скоб чи частини трубчастих скоб чи прутків Пристрій шатро представлене на фігурах 1-23 КІНЦІ кроквяних балок 3 мають можливість уставлятися безпосередньо в порожнину верхніх КІНЦІВ стійок 1 з утворенням кільцевого зазору 4 між внутрішньою стінкою стійок 1 і зовнішньою бічною поверхнею КІНЦІВ кроквяних балок З КІНЦІ верхніх чи нижніх балок 2 бічної обв'язки сплющені таким чином, що мають можливість вставлятися у вищевказаний кільцевий зазор 4 з можливістю вільного поперечного і подовжнього переміщення по вищевказаному кільцевому зазорі 4 Осі 5 симетрії поперечного перерізу сплющених КІНЦІВ для кожної з балок 2 бічної обв'язки повернені в протилежному напрямку під кутом р і спрямовані по один бік від площини 6, що проходить через подовжні осі 7 стійок 1, у які вставлені КІНЦІ кожної з балок 2 бічної обв'язки Подовжня вісь 8 балок 2 лежить паралельно площини 6 з боку краю каркаса Для шатра без нижніх балок 2 бічної обв'язки стійок 1 стійки 1 установлені на стаканах 9 з підп'ятниками 10 Для шатра з нижніми балками 2 бічної обв'язки стійок 1 стакани 9 мають можливість уставлятися безпосередньо в порожнину нижніх КІНЦІВ стійок 1 з утворенням кільцевого зазору 4 між внутрішньою стінкою стійок 1 і зовнішньою бічною поверхнею кінців стаканів 9 на підп'ятниках 10 Склянки вставляються в порожнину стійки 1 між сплющеними кінцями нижніх балок 2 бічної обв'язки До склянок 9 закріплені (приварені) кільця 12 чи гачки для кріплення нижніх КІНЦІВ портьєр 11 Верх портьєр 11 пришитий до низу тенту даху і складає з тентом даху єдине ціле Шатро може містити ЗНІМНІ СТІНИ 13 ІЗ гнучкого тентового полімерного матеріалу декоративними чи рекламними малюнками і/чи написами ЗНІМНІ СТІНИ 13 можуть мати прозорі вставки 14 із гнучкого прозорого полімерного матеріалу з декоративними чи рекламними малюнками і/чи написами у вигляді логотипа Декоративні чи рекламні малюнки і/чи написи у вигляді логотипа можуть мати місце на даху тенту, по його периметру, на портьєрах Балки 2, 3 виконані з круглих тонкостінних металевих труб з полімерним захисним покриттям Кут р складає від 20 до 25 градусів Кут а між осями двох суміжних балок 2 бічні обв'язки знаходиться в межах від 90 до 180 градусів (див Фіг З 4, 5) Довжина L (див фіг 7) між осями стійок 1 може бути від 1 до 6м Довжина І_і сплющеної прямої ділянки на кінцях балки 2 бічної обвязки складає до 0 4м Діаметр балок 2, 3 від 0 18 до 2213 0,4м Радіус R згину КІНЦІВ скоб балок 2, 3 від 0,01 до 0,06м Пристрій працює в такий спосіб При зборці шатра в торець стійки 1 уставляють по одному розплющеному кінцю двох балок 2 бічної обв'язки Потім у той же торець стійки 1 уставляють кінець круглого поперечного переріза кроквяної балки 3, що розташовують по осі порожнини стійки 1 між сплющеними кінцями двох балок 2 бічної обв'язки Аналогічну операцію роблять послідовно чи одночасно з всіма елементами каркаса до утворення зібраного каркаса У нижні КІНЦІ стійок можуть бути вставлені тільки стакани 9 на підп'ятниках 10 чи стакани 9 і нижні балки 2 бічної обв'язки стійок 1 8 Стакани 9 для зручності монтажу можуть бути закріплені (приварені) до одного з КІНЦІВ НИЖНІХ балок 2 бічної обв'язки стійок 1 Конструкція елементів каркаса шатра проста і дозволяє зібрати різні за формою і розмірами шатра при вигляді зверху прямокутні, квадратні, багатокутні (див фігури 11 -23) Конструкція шатра проста, технологічна, дозволяє при наявності ВІДПОВІДНОГО оснащення робити елементи каркаса і тенту в промислових масштабах Технічний результат Спрощена конструкція шатра, знижена трудомісткість виготовлення його елементів, елементи каркаса уніфіковані для різних форм шатра ФІГ. 1 Фіг 2 Фіг З 6 -Ііф 8-ЧФ 9 лф V-V \ V-V 01. ZVZZ 2213 11 12 Б-Б 9 \ Фіг. 10 Фіг. 14 Фіг. 11 Фіг. 12 Фіг. 16 Фіг. 13 13 14 2213 Фіг. 23 Комп ютерна верстка Т Чепелєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15, м Київ, 04119
