Каркасно-тентова конструкція

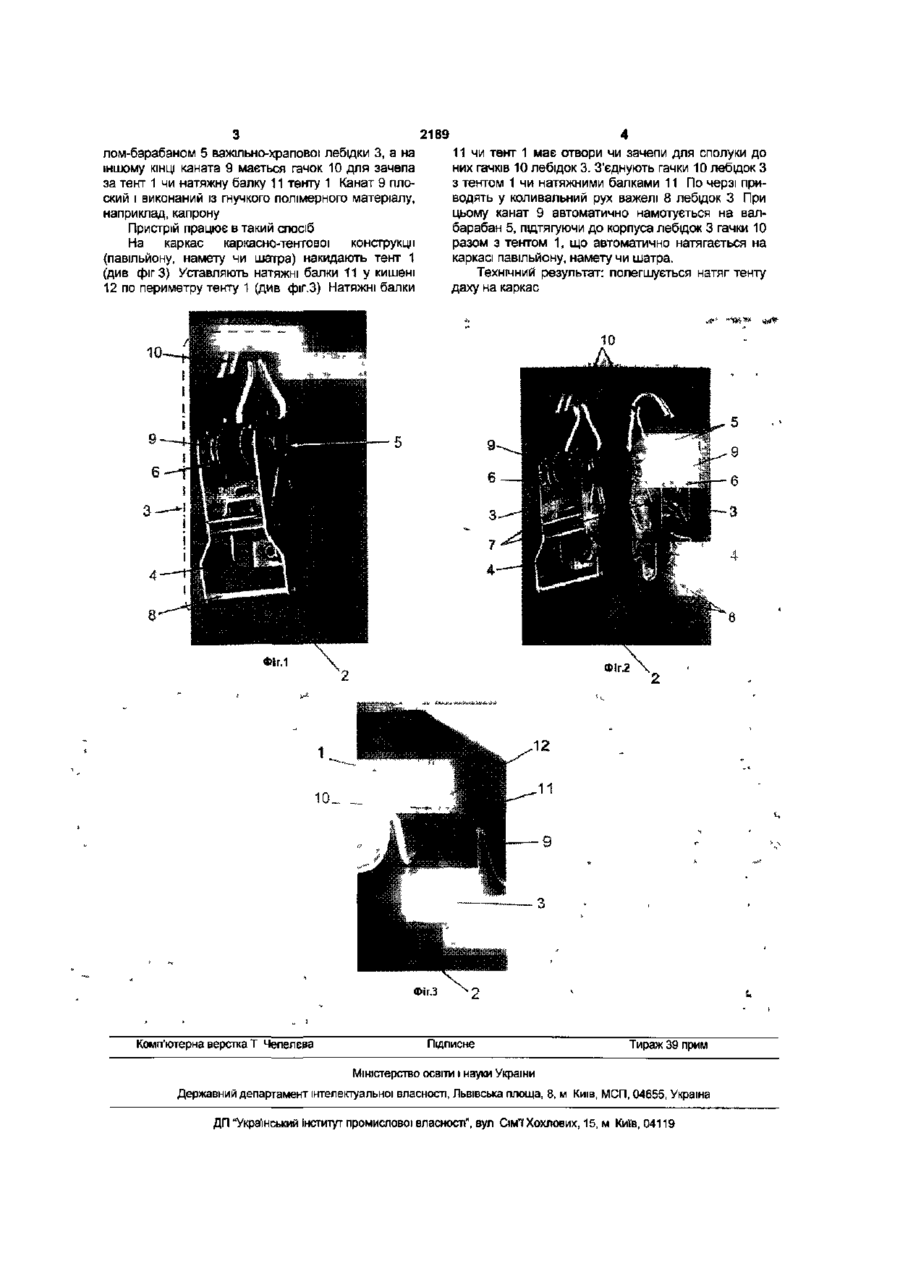

Каркасно-тентова конструкція, що містить тент даху на каркасі зі стійками, яка відрізняється тим, що на частині стійок чи на кожній СТІЙЦІ закріплена, щонайменше, одна важільно-храпова лебідка для натягу тенту. використання пристрою видні з нижчеподаного опису прикладів виконання на підставі малюнків При цьому всі описані і/чи графічно представлені ознаки самі по собі чи в будь-якій розумній комбінації складають предмет корисної моделі, незалежно від загальних вимог чи зворотного зв'язку. Фіг. 1 Каркасно-тентова конструкція Важільнохрапова лебідка на СТІЙЦІ каркаса Фіг.2. Каркасно-тентова конструкція. Дві важільно-храпових лебідки на СТІЙЦІ каркаса. Фіг.З Каркасно-тентова конструкція Фрагмент павільйону, намету чи шатра. Перелік позначень на кресленнях. 1 - тент; 2 - стійка; 3 - лебідка; 4 - корпус лебідки 3; 5 - вал-барабан лебідки 3; 6 - храпове колесо лебідки 3; 7 - собачка лебідки 3; 8 - важіль лебідки 3; 9 - канат лебідки 3; 10-гачок лебідки 3; 11 -натяжна балка; 12-кишеня тенту 1. Пристрій представлений на фігурах 1-3 Пристрій містить тент 1 даху на каркасі зі стійками 2 На частині стійок 2 чи на кожній СТІЙЦІ 2 закріплена, щонайменше, одна важільно-храпова лебідка 3 для натягу тенту 1. Важільно-храпова лебідка 3 містить корпус 4, з отворами під елементи кріплення до стійки 2 (корпус 4 кріпиться заклепувальним чи гвинтовим з'єднанням до стійки 2). У корпусі 4 мається валбарабан 5 із зачепленими до нього двома храповими колісьми 6, двома собачками 7, де одна з них для фіксації положення храпових коліс 6, а друга для фіксації положення важеля 8 щодо храпових колю 6 Канат 9, що одним кінцем з'єднаний з ва СП 00 CM 2189 лом-барабаном 5 важільно-храпової лебідки 3, а на іншому КІНЦІ каната 9 мається гачок 10 для зачепа за тент 1 чи натяжну балку 11 тенту 1 Канат 9 плоский і виконаний із гнучкого полімерного матеріалу, наприклад, капрону Пристрій працює в такий спосіб На каркас каркасно-тентової конструкції (павільйону, намету чи шатра) накидають тент 1 (див фігЗ) Уставляють натяжні балки 11 у кишені 12 по периметру тенту 1 (див фіг.З) Натяжні балки 11 чи тент 1 має отвори чи зачепи для сполуки до них гачків 10 лебідок 3. З'єднують гачки 10 лебідок З з тентом 1 чи натяжними балками 11 По черзі приводять у коливальний рух важелі 8 лебідок 3 При цьому канат 9 автоматично намотується на валбарабан 5, підтягуючи до корпуса лебідок 3 гачки 10 разом з тентом 1, що автоматично натягається на каркасі павільйону, намету чи шатра. Технічний результат: полегшується натяг тенту даху на каркас 10 Фіг.З Комп'ютерна верстка Т Чепелєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
