Рейкова колія для візків суднопіднімального сліпа

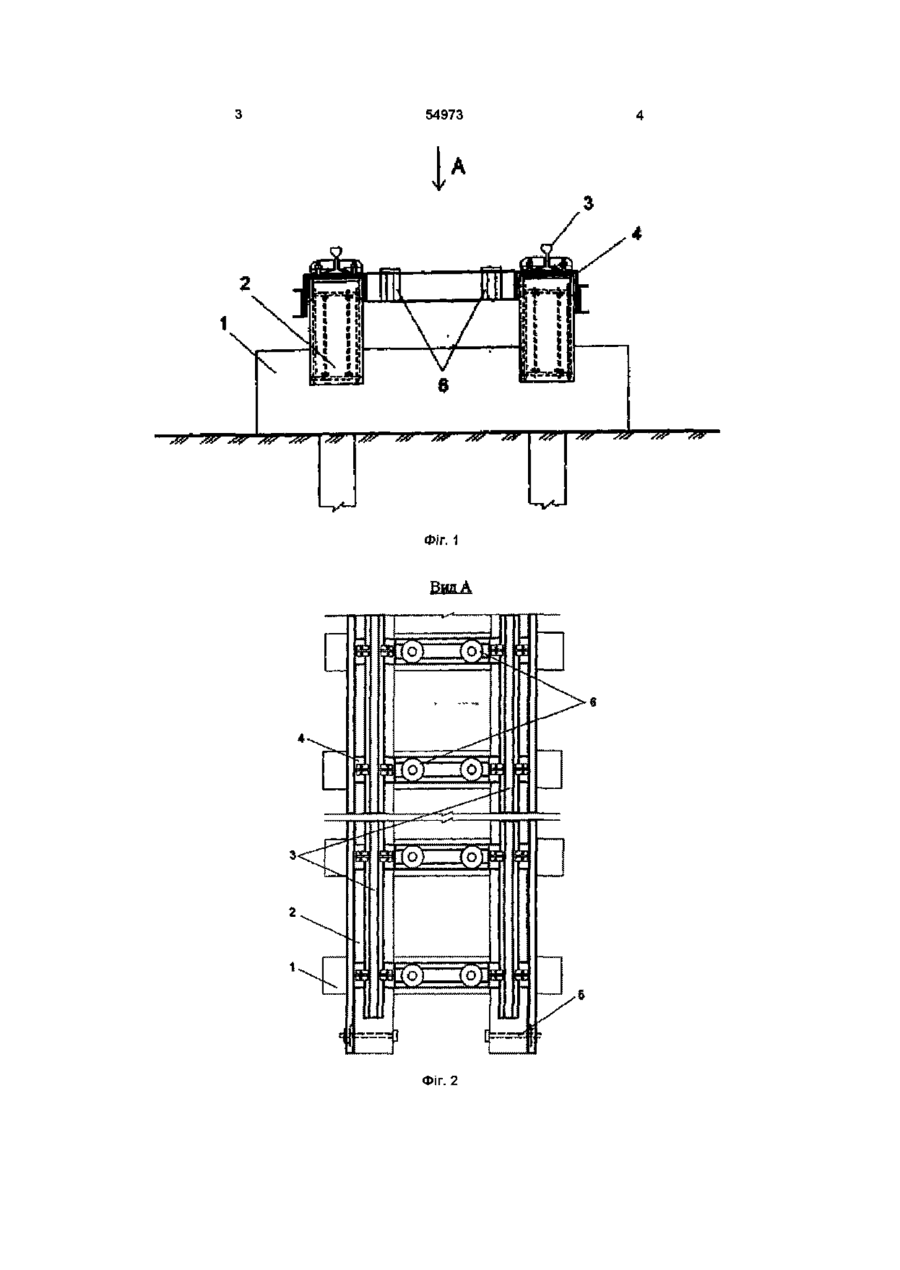

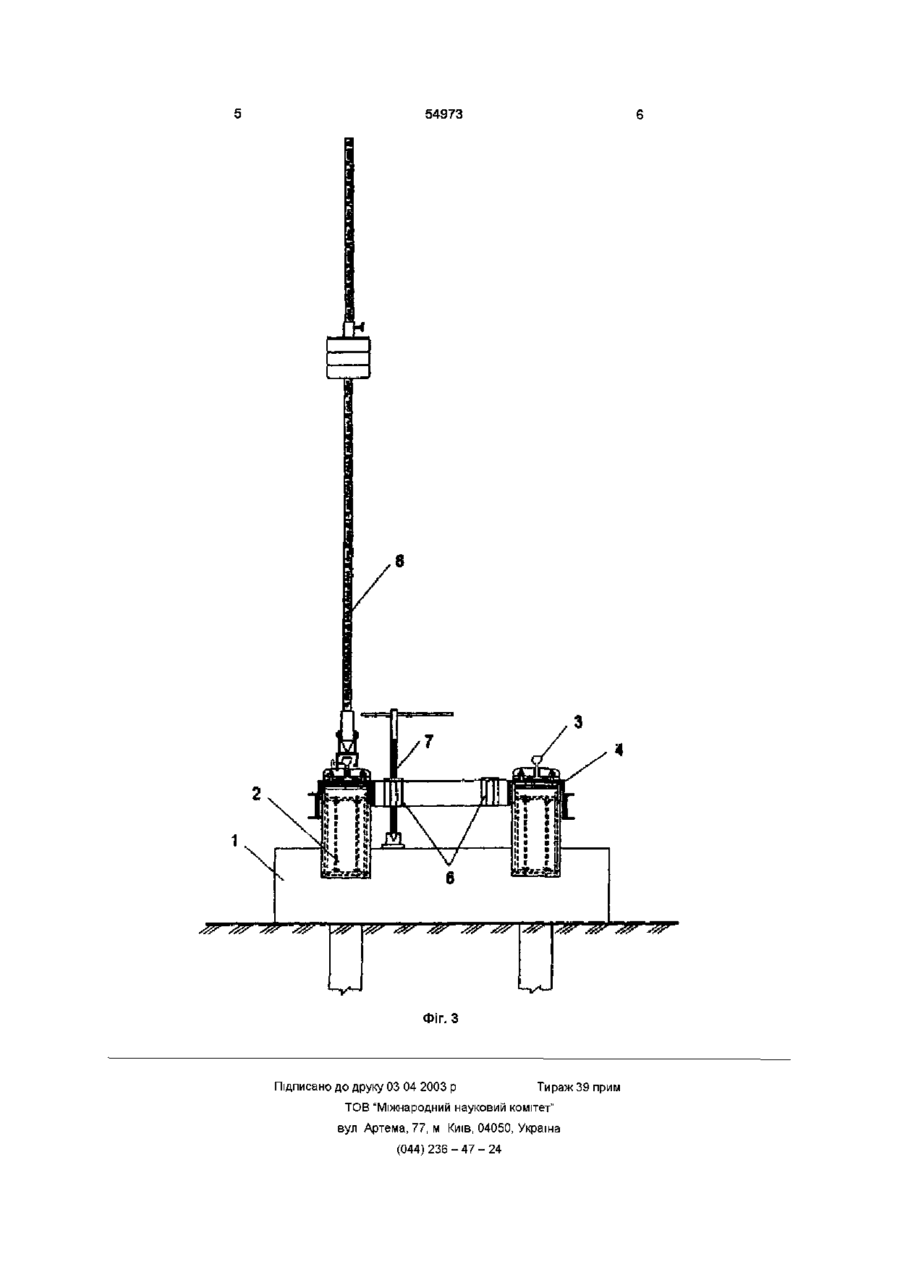

Рейкова колія для ВІЗКІВ суднопіднімального сліпа, яка включає пальові ростверки з розміще Винахід стосується галузі суднобудування, а саме суднопідйомних споруд Відомий суднопідйомний сліп, в якому нахилені доріжки виконані як залізобетонні балки на пальових опорах /Судостроительные сооружения Д Судостроение, 1978, с 173-174/ Найближчим за технічною сутністю до винаходу є рейкова колія для ВІЗКІВ суднопідйомного сліпу, в якому на пальових ростверках розміщенні залізобетонні балки з обпертими на них рейками Між рейками і залізобетонними балками розташовані ЗНІМНІ металеві рами, які прикріплені до цих балок за допомогою болтів Болти розташовані нижче рівня коліс ВІЗКІВ при їх сході із рейок /ас СССР № 1606378, В 63 С 3/00, 1990/ Недоліком відомих пристроїв є те, що їх конструкція не враховує необхідність виконувати висотну рихтовку головок рейок, що важливо для забезпечення безаварійної експлуатації рейкової коли В основу винаходу покладено завдання підвищення експлуатаційних якостей рейкової коли для ВІЗКІВ суднопідйомного сліпу шляхом спрощення висотної рихтовки головок рейок в будьякому поперечному розтині ними на них залізобетонними балками і обпертими на них рейками, ЗНІМНІ металеві рами, розташовані між рейками і залізобетонними балками і прикріплені до балок за допомогою болтів, розташованих нижче рівня коліс ВІЗКІВ при їх сході із рейок, яка відрізняється тим, що металеві рами містять з двох боків втулки з гвинтовою різзю для домкратів Технічний результат винаходу досягається тим, що у відомому пристрої, який включає пальові ростверки з розміщуваними на них залізобетонними балками і обпертими на них рейками та ЗНІМНІ металеві рами, розташовані між рейками і залізобетонними балками і прикріплені до балок за допомогою болтів, згідно винаходу, ЗНІМНІ металеві рами містять з двох сторін втулки з гвинтовою різьбою для домкратів На фіг 1 відображений поперечний розтин рейкової коли на пальових ростверках, на фіг 2 - вид А на фіг 1, на фіг 3 - рихтовка рейок за допомогою гвинтового домкрату Пристрій містить пальові ростверки 1 з розміщуваними на них залізобетонними балками 2 і обпертими на них рейками 3 Між рейками 3 і залізобетонними балками 2 знаходяться ЗНІМНІ металеві рами 4, прикріплені до балок 2 болтами 5, які розташовані нижче рівня коліс візка, при його сході із рейок Металеві рами 4 містять з двох сторін втулки з гвинтовою різьбою 6 Рихтовка рейок 3 здійснюється за допомогою гвинтового домкрату 7, а контроль процесу рихтовки - за допомогою водолазної нівелірної рейки 8 СО Ю 54973 Фіг. 1 Вия А o. о Uii Фіг. 2 54973 Фіг. З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
