Завантажити PDF файл.

Формула / Реферат

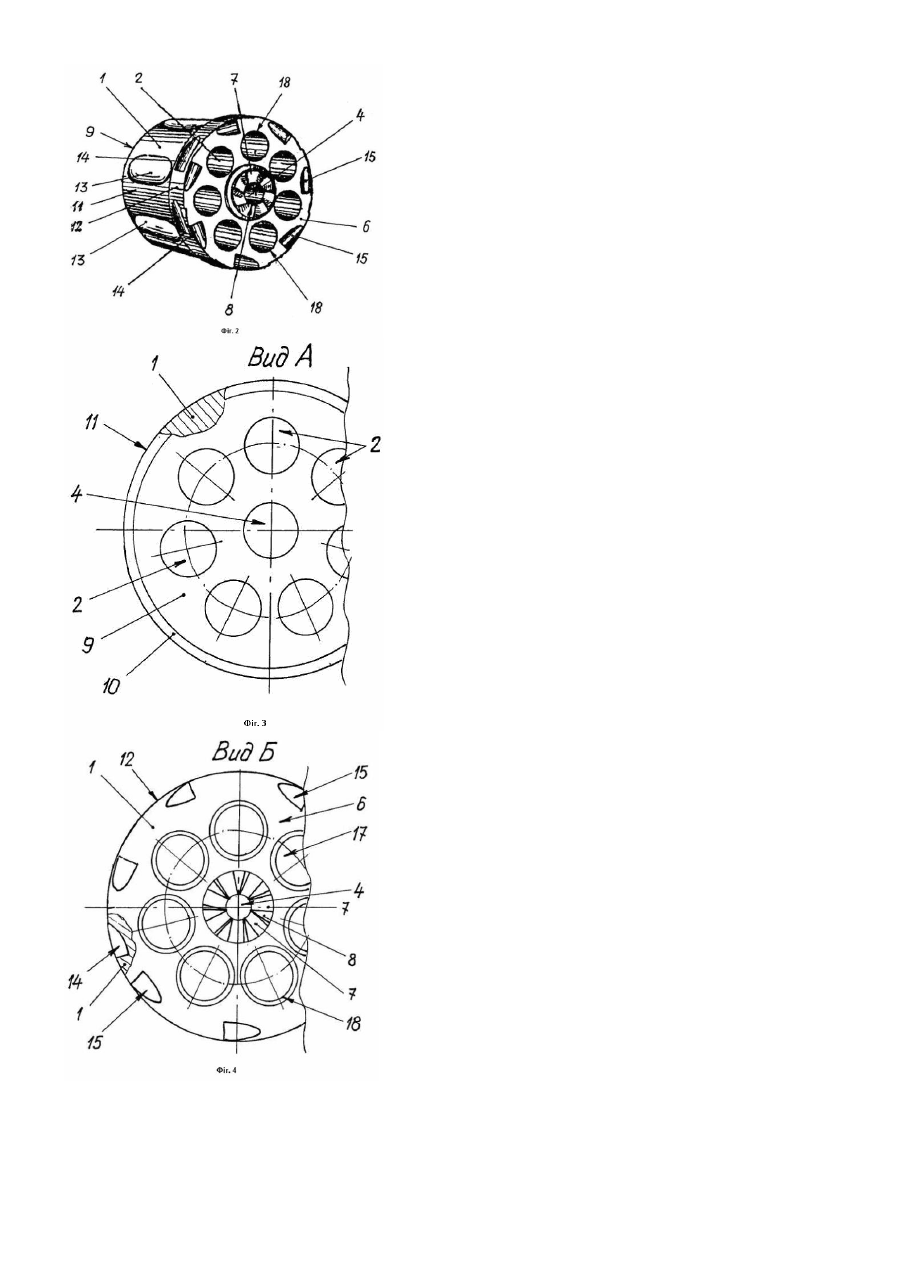

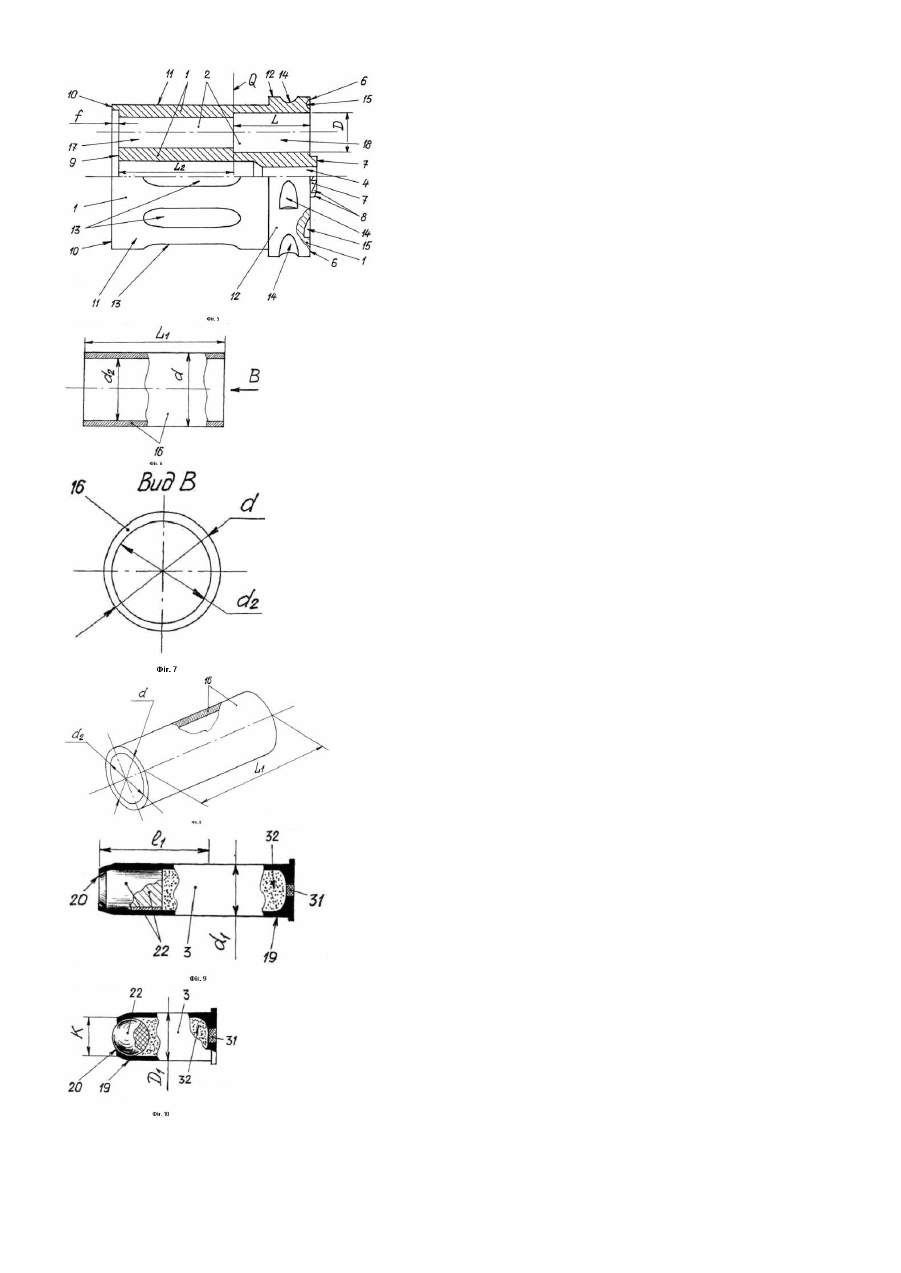

Барабан 7,62-мм револьвера системи "Наган", що містить безпосередньо корпус барабана циліндричного типу, при цьому в корпусі виконані камори для патронів і центральний канал для осі барабана, на задній торцевій стінці корпусу барабана виконане храпове колесо з виїмками для носика собачки, на передній стінці виконана закраїна, у задній частині барабана виконаний пасок, на бічній поверхні в центральній частині корпусу барабана, на паску і на задній торцевій стінці корпусу барабана виконані виїмки, причому камори розташовані симетрично подовжній осі барабана і паралельно згаданій осі, який відрізняється тим, що барабан додатково містить вкладиш, кожна камора виконана у вигляді двох циліндрів різного діаметра, розміщених співвісно по відношенню один до одного, при цьому передній циліндр камори виконаний за діаметром меншим, ніж задній циліндр,передній циліндр виконаний діаметром, рівним зовнішньому діаметру гільзи бойового патрона в зоні не менше 50 % її довжини від дулка гільзи, задній циліндр камори виконаний діаметром не більше 10 мм, що відповідає зовнішньому діаметру гільзи патрона, який застосовується, задній циліндр камори виконаний довжиною не менше 16 мм, вкладиш виконаний у вигляді тонкостінного циліндра, вкладиш виконаний довжиною, що перевищує довжину переднього циліндра камори не більше ніж на 2 мм, вкладиш виконаний виступаючим за площину передньої торцевої частини барабана не більше, ніж на величину закраїни, задня торцева частина вкладиша збігається з площиною стикування переднього і заднього циліндрів камори, внутрішній діаметр вкладиша виконаний не менше 30 % від калібру метального снаряда, що застосовується, причому згаданий вкладиш встановлений у передньому циліндрі камори за допомогою щільної посадки.

Текст

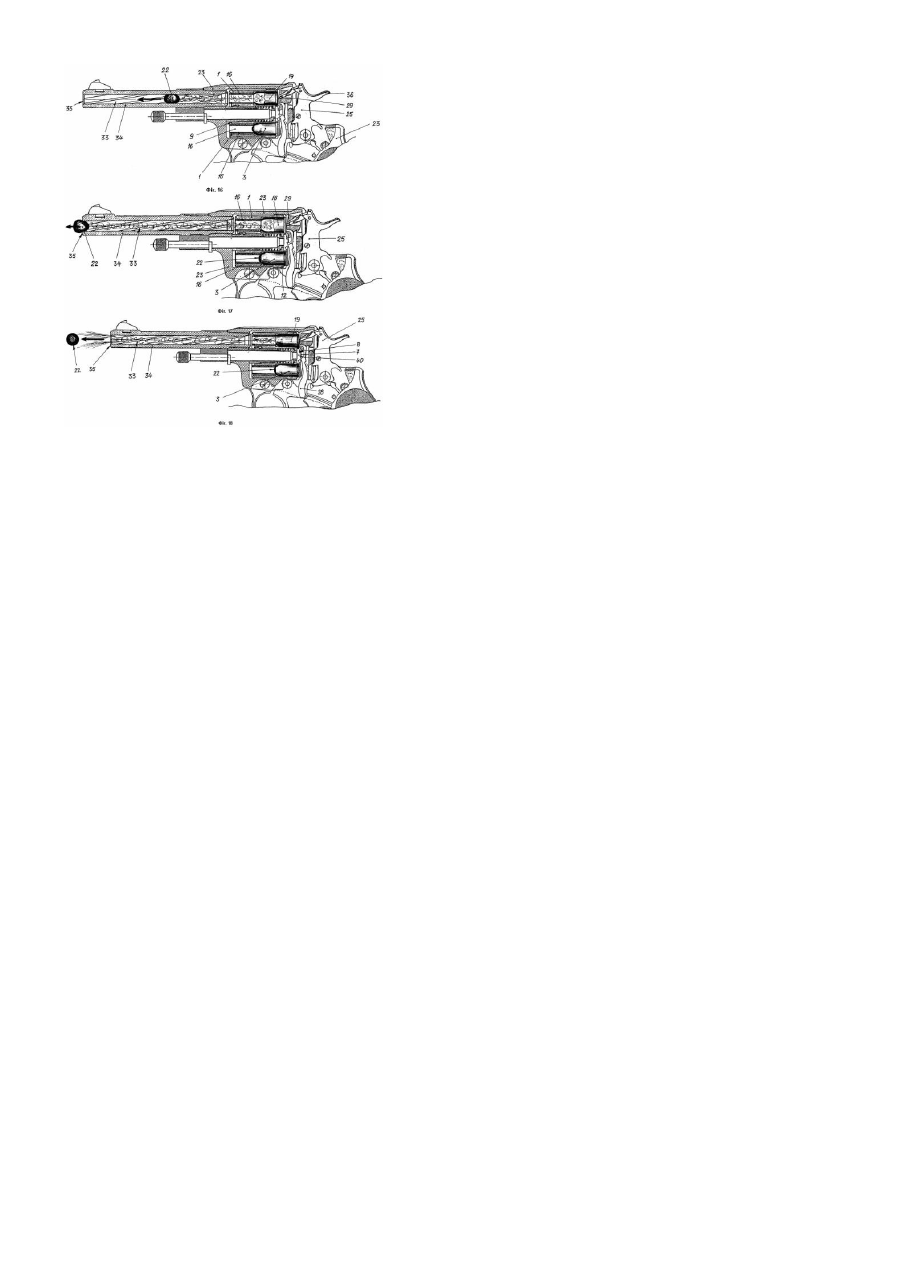

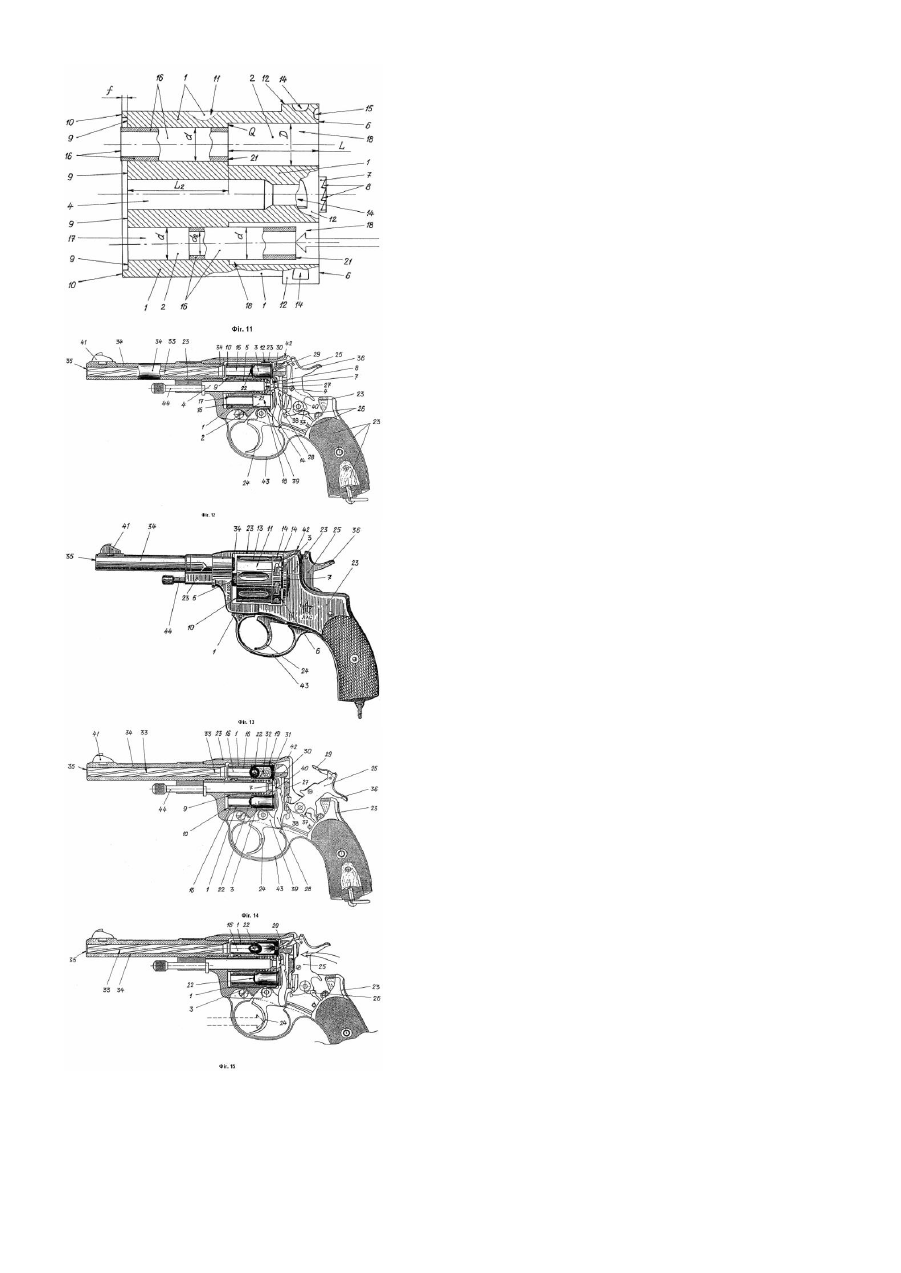

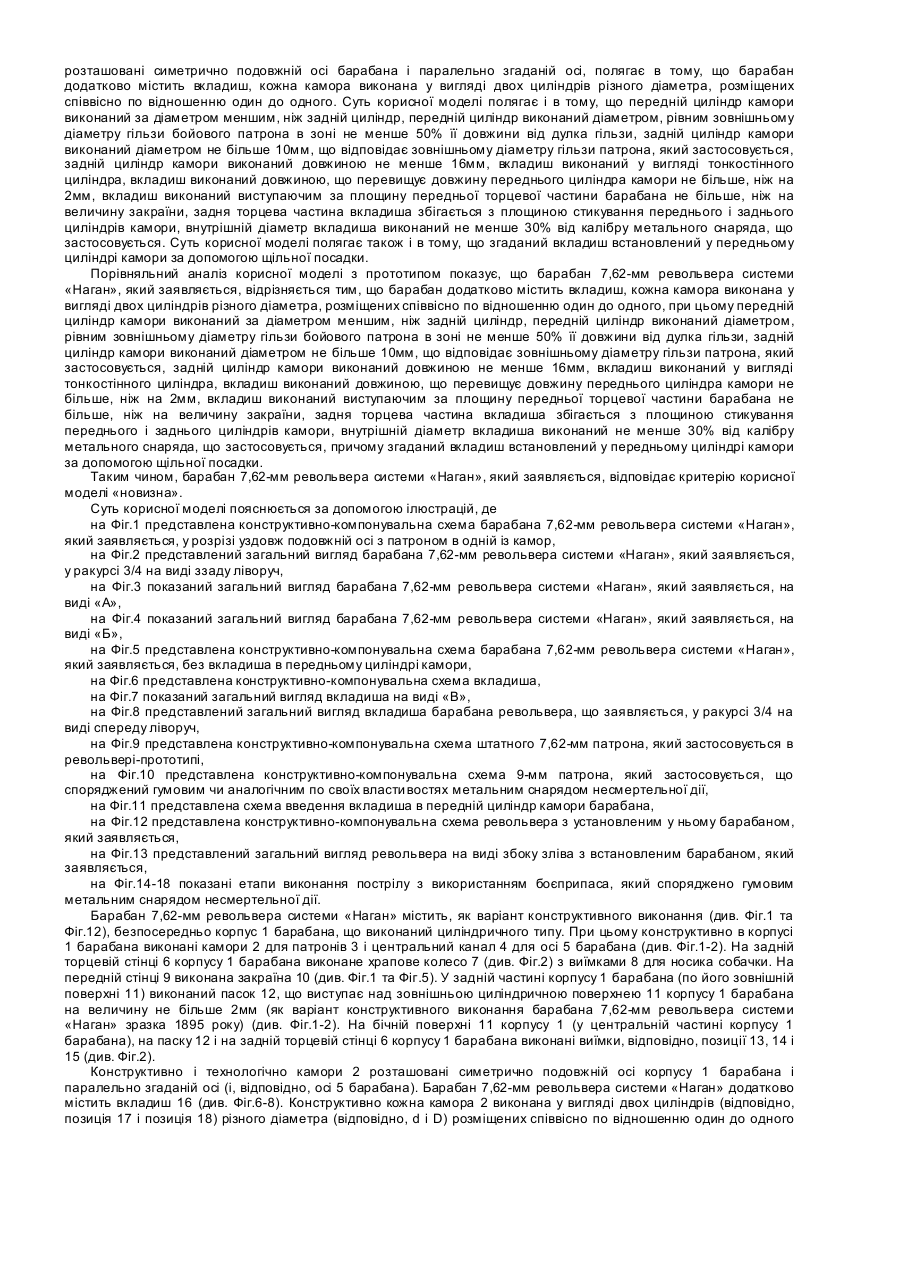

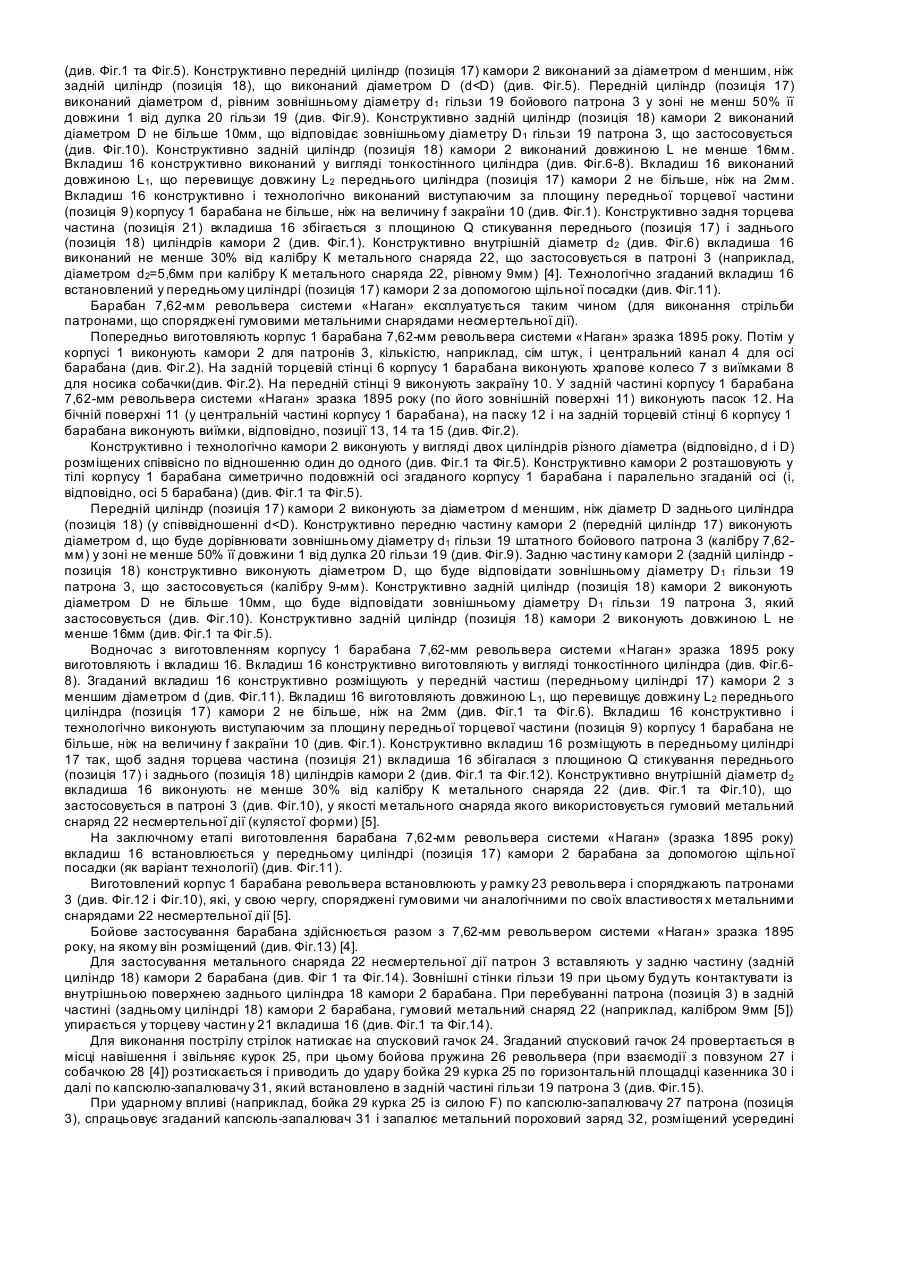

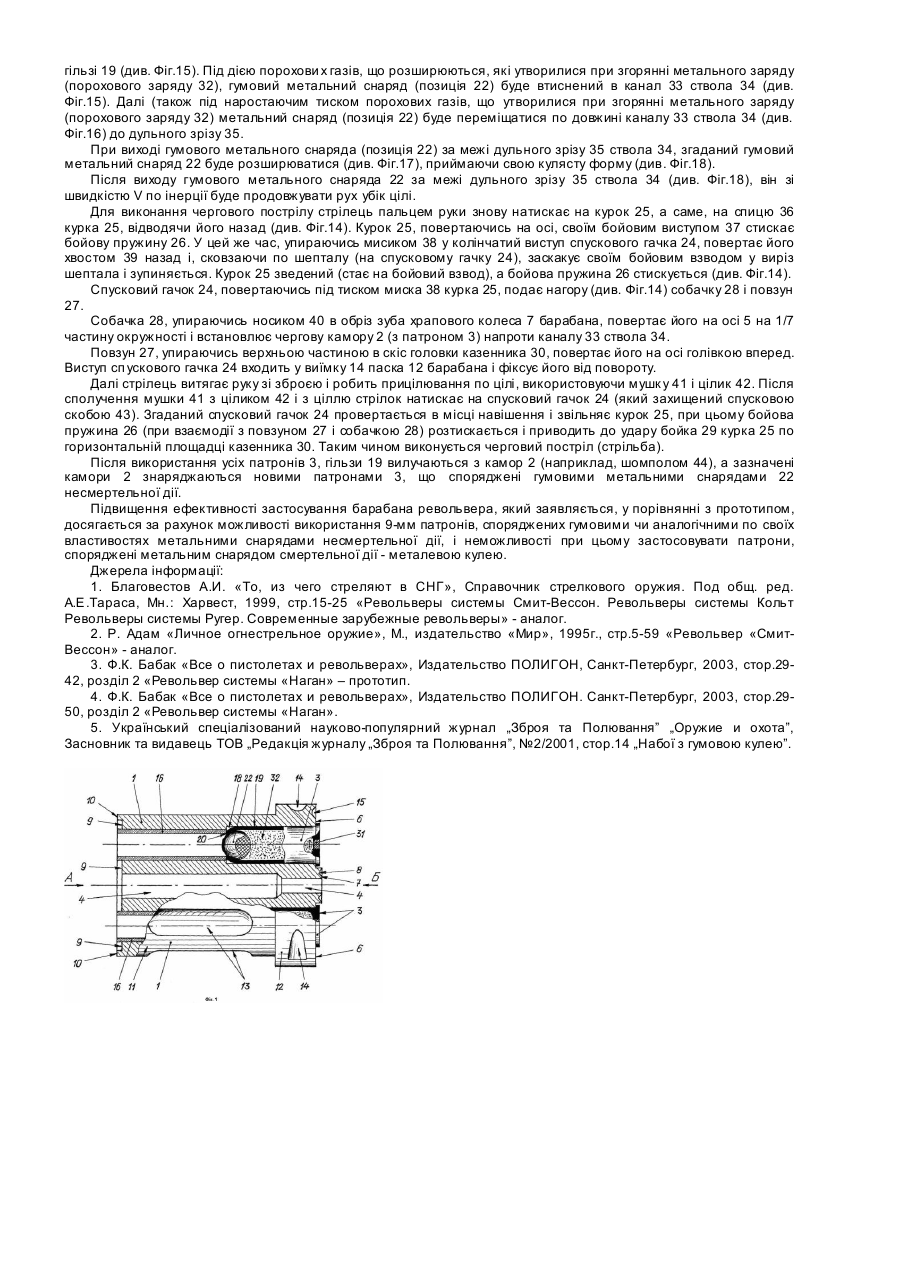

Корисна модель відноситься до галузі озброєння, зокрема, до ручної стрілецької зброї, а саме, до барабанів револьверів. Відомий барабан револьвера, який містить безпосередньо корпус барабана циліндричного типу, при цьому в корпусі виконані камори для патронів і центральний канал для осі барабана, на задній торцевій стінці корпусу барабана виконане храпове колесо з виїмками для носика собачки, при цьому камори розташовані симетрично подовжній осі барабана і паралельно згаданій осі [1]. До недоліків відомого барабана револьвера відноситься те, що в його камори не можна вставити 9-мм патрон, який споряджений гумовим метальним снарядом несмертельної дії. Відомий барабан револьвера, що містить безпосередньо корпус барабана циліндричного типу, при цьому в корпусі виконані камори для патронів і центральний канал для осі барабана, на задній торцевій стінці корпусу барабана виконане храпове колесо з виїмками для носика собачки, а на бічній поверхні в центральній частині корпусу барабана і на задній торцевій стінці корпусу барабана виконані виїмки [2]. До недоліків відомого барабана револьвера відноситься те, що в його камори не можна вставити 9-мм патрон, який споряджений гумовим метальним снарядом несмертельної дії. Найбільш близькою корисною моделлю як по суті, так і по задачах, що вирішуються, обраною за прототип, є барабан 7,62-мм револьвера системи «Наган», який містить безпосередньо корпус барабана циліндричного типу, при цьому в корпусі виконані камори для патронів і центральний канал для осі барабана, на задній торцевій стінці корпусу барабана виконане храпове колесо з виїмками для носика собачки, на передній стінці виконана закраїна, у задній частині барабана виконаний пасок, на бічній поверхні в центральній частині корпусу барабана, на паску і на задній торцевій стінці корпусу барабана виконані виїмки, причому камори розташовані симетрично подовжній осі барабана і паралельно згаданій осі [3]. До недоліків відомого барабана 7,62-мм револьвера системи «Наган», який обрано за прототип, відноситься те, що його можна споряджати тільки 7,62-мм боєприпасами смертельної дії, і не можна спорядити 9-мм боєприпасами несмертельної дії, наприклад, газовими патронами чи патронами, що споряджені гумовим метальним снарядом. Застосування боєприпасів смертельної дії не дозволяє використовувати револьвер, на якому розміщений барабан для патронів, як зброю самооборони і використанням тільки патронів споряджених гумовими чи аналогічними по своїх властивостях метальними снарядами несмертельної дії. В основу корисної моделі покладена задача шляхом зміни конструкції барабана забезпечити можливість знарядження його тільки патронами, споряджених гумовими чи аналогічними по своїх властивостя х метальними снарядами несмертельної дії. Суть корисної моделі в барабані 7,62-мм револьвера системи «Наган», який містить безпосередньо корпус барабана циліндричного типу, при цьому в корпусі виконані камори для патронів і центральний канал для осі барабана, на задній торцевій стінці корпусу барабана виконане храпове колесо з виїмками для носика собачки, на передній стінці виконана закраїна, у задній частині барабана виконаний пасок, на бічній поверхні в центральній частині корпусу барабана, на паску і на задній торцевій стінці корпусу барабана виконані виїмки, причому камори розташовані симетрично подовжній осі барабана і паралельно згаданій осі, полягає в тому, що барабан додатково містить вкладиш, кожна камора виконана у вигляді двох циліндрів різного діаметра, розміщених співвісно по відношенню один до одного. Суть корисної моделі полягає і в тому, що передній циліндр камори виконаний за діаметром меншим, ніж задній циліндр, передній циліндр виконаний діаметром, рівним зовнішньому діаметру гільзи бойового патрона в зоні не менш 50% її довжини від дулка гільзи, задній циліндр камори виконаний діаметром не більше 10мм, що відповідає зовнішньому діаметру гільзи патрона, який застосовується, задній циліндр камори виконаний довжиною не менше 16мм, вкладиш виконаний у вигляді тонкостінного циліндра, вкладиш виконаний довжиною, що перевищує довжину переднього циліндра камори не більше, ніж на 2мм, вкладиш виконаний виступаючим за площину передньої торцевої частини барабана не більше, ніж на величину закраїни, задня торцева частина вкладиша збігається з площиною стикування переднього і заднього циліндрів камори, внутрішній діаметр вкладиша виконаний не менше 30% від калібру метального снаряда, що застосовується. Суть корисної моделі полягає також і в тому, що згаданий вкладиш встановлений у передньому циліндрі камори за допомогою щільної посадки. Порівняльний аналіз корисної моделі з прототипом показує, що барабан 7,62-мм револьвера системи «Наган», який заявляється, відрізняється тим, що барабан додатково містить вкладиш, кожна камора виконана у вигляді двох циліндрів різного діаметра, розміщених співвісно по відношенню один до одного, при цьому передній циліндр камори виконаний за діаметром меншим, ніж задній циліндр, передній циліндр виконаний діаметром, рівним зовнішньому діаметру гільзи бойового патрона в зоні не менш 50% її довжини від дулка гільзи, задній циліндр камори виконаний діаметром не більше 10мм, що відповідає зовнішньому діаметру гільзи патрона, який застосовується, задній циліндр камори виконаний довжиною не менше 16мм, вкладиш виконаний у вигляді тонкостінного циліндра, вкладиш виконаний довжиною, що перевищує довжину переднього циліндра камори не більше, ніж на 2мм, вкладиш виконаний виступаючим за площину передньої торцевої частини барабана не більше, ніж на величину закраїни, задня торцева частина вкладиша збігається з площиною стикування переднього і заднього циліндрів камори, внутрішній діаметр вкладиша виконаний не менше 30% від калібру метального снаряда, що застосовується, причому згаданий вкладиш встановлений у передньому циліндрі камори за допомогою щільної посадки. Таким чином, барабан 7,62-мм револьвера системи «Наган», який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі в барабані 7,62-мм револьвера системи «Наган», який містить безпосередньо корпус барабана циліндричного типу, при цьому в корпусі виконані камори для патронів і центральний канал для осі барабана, на задній торцевій стінці корпусу барабана виконане храпове колесо з виїмками для носика собачки, на передній стінці виконана закраїна, у задній частині барабана виконаний пасок, на бічній поверхні в центральній частині корпусу барабана, на паску і на задній торцевій стінці корпусу барабана виконані виїмки, причому камори розташовані симетрично подовжній осі барабана і паралельно згаданій осі, полягає в тому, що барабан додатково містить вкладиш, кожна камора виконана у вигляді двох циліндрів різного діаметра, розміщених співвісно по відношенню один до одного. Суть корисної моделі полягає і в тому, що передній циліндр камори виконаний за діаметром меншим, ніж задній циліндр, передній циліндр виконаний діаметром, рівним зовнішньому діаметру гільзи бойового патрона в зоні не менше 50% її довжини від дулка гільзи, задній циліндр камори виконаний діаметром не більше 10мм, що відповідає зовнішньому діаметру гільзи патрона, який застосовується, задній циліндр камори виконаний довжиною не менше 16мм, вкладиш виконаний у вигляді тонкостінного циліндра, вкладиш виконаний довжиною, що перевищує довжину переднього циліндра камори не більше, ніж на 2мм, вкладиш виконаний виступаючим за площину передньої торцевої частини барабана не більше, ніж на величину закраїни, задня торцева частина вкладиша збігається з площиною стикування переднього і заднього циліндрів камори, внутрішній діаметр вкладиша виконаний не менше 30% від калібру метального снаряда, що застосовується. Суть корисної моделі полягає також і в тому, що згаданий вкладиш встановлений у передньому циліндрі камори за допомогою щільної посадки. Порівняльний аналіз корисної моделі з прототипом показує, що барабан 7,62-мм револьвера системи «Наган», який заявляється, відрізняється тим, що барабан додатково містить вкладиш, кожна камора виконана у вигляді двох циліндрів різного діаметра, розміщених співвісно по відношенню один до одного, при цьому передній циліндр камори виконаний за діаметром меншим, ніж задній циліндр, передній циліндр виконаний діаметром, рівним зовнішньому діаметру гільзи бойового патрона в зоні не менше 50% її довжини від дулка гільзи, задній циліндр камори виконаний діаметром не більше 10мм, що відповідає зовнішньому діаметру гільзи патрона, який застосовується, задній циліндр камори виконаний довжиною не менше 16мм, вкладиш виконаний у вигляді тонкостінного циліндра, вкладиш виконаний довжиною, що перевищує довжину переднього циліндра камори не більше, ніж на 2мм, вкладиш виконаний виступаючим за площину передньої торцевої частини барабана не більше, ніж на величину закраїни, задня торцева частина вкладиша збігається з площиною стикування переднього і заднього циліндрів камори, внутрішній діаметр вкладиша виконаний не менше 30% від калібру метального снаряда, що застосовується, причому згаданий вкладиш встановлений у передньому циліндрі камори за допомогою щільної посадки. Таким чином, барабан 7,62-мм револьвера системи «Наган», який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 представлена конструктивно-компонувальна схема барабана 7,62-мм револьвера системи «Наган», який заявляється, у розрізі уздовж подовжній осі з патроном в одній із камор, на Фіг.2 представлений загальний вигляд барабана 7,62-мм револьвера системи «Наган», який заявляється, у ракурсі 3/4 на виді ззаду ліворуч, на Фіг.3 показаний загальний вигляд барабана 7,62-мм револьвера системи «Наган», який заявляється, на виді «А», на Фіг.4 показаний загальний вигляд барабана 7,62-мм револьвера системи «Наган», який заявляється, на виді «Б», на Фіг.5 представлена конструктивно-компонувальна схема барабана 7,62-мм револьвера системи «Наган», який заявляється, без вкладиша в передньому циліндрі камори, на Фіг.6 представлена конструктивно-компонувальна схема вкладиша, на Фіг.7 показаний загальний вигляд вкладиша на виді «В», на Фіг.8 представлений загальний вигляд вкладиша барабана револьвера, що заявляється, у ракурсі 3/4 на виді спереду ліворуч, на Фіг.9 представлена конструктивно-компонувальна схема штатного 7,62-мм патрона, який застосовується в револьвері-прототипі, на Фіг.10 представлена конструктивно-компонувальна схема 9-мм патрона, який застосовується, що споряджений гумовим чи аналогічним по своїх власти востях метальним снарядом несмертельної дії, на Фіг.11 представлена схема введення вкладиша в передній циліндр камори барабана, на Фіг.12 представлена конструктивно-компонувальна схема револьвера з установленим у ньому барабаном, який заявляється, на Фіг.13 представлений загальний вигляд револьвера на виді збоку зліва з встановленим барабаном, який заявляється, на Фіг.14-18 показані етапи виконання пострілу з використанням боєприпаса, який споряджено гумовим метальним снарядом несмертельної дії. Барабан 7,62-мм револьвера системи «Наган» містить, як варіант конструктивного виконання (див. Фіг.1 та Фіг.12), безпосередньо корпус 1 барабана, що виконаний циліндричного типу. При цьому конструктивно в корпусі 1 барабана виконані камори 2 для патронів 3 і центральний канал 4 для осі 5 барабана (див. Фіг.1-2). На задній торцевій стінці 6 корпусу 1 барабана виконане храпове колесо 7 (див. Фіг.2) з виїмками 8 для носика собачки. На передній стінці 9 виконана закраїна 10 (див. Фіг.1 та Фіг.5). У задній частині корпусу 1 барабана (по його зовнішній поверхні 11) виконаний пасок 12, що виступає над зовнішньою циліндричною поверхнею 11 корпусу 1 барабана на величину не більше 2мм (як варіант конструктивного виконання барабана 7,62-мм револьвера системи «Наган» зразка 1895 року) (див. Фіг.1-2). На бічній поверхні 11 корпусу 1 (у центральній частині корпусу 1 барабана), на паску 12 і на задній торцевій стінці 6 корпусу 1 барабана виконані виїмки, відповідно, позиції 13, 14 і 15 (див. Фіг.2). Конструктивно і технологічно камори 2 розташовані симетрично подовжній осі корпусу 1 барабана і паралельно згаданій осі (і, відповідно, осі 5 барабана). Барабан 7,62-мм револьвера системи «Наган» додатково містить вкладиш 16 (див. Фіг.6-8). Конструктивно кожна камора 2 виконана у вигляді двох циліндрів (відповідно, позиція 17 і позиція 18) різного діаметра (відповідно, d і D) розміщених співвісно по відношенню один до одного (див. Фіг.1 та Фіг.5). Конструктивно передній циліндр (позиція 17) камори 2 виконаний за діаметром d меншим, ніж задній циліндр (позиція 18), що виконаний діаметром D (d

Дивитися

Додаткова інформація

Назва патенту англійською

Cylinder 7.62 mm of revolver of system nagan

Автори англійською

Sheiko Volodymyr Oleksandrovych, Komarov Volodymyr Oleksandrovych

Назва патенту російською

Барабан 7,62 мм револьвера системы «наган»

Автори російською

Шейко Владимир Александрович, Комаров Владимир Александрович

МПК / Мітки

МПК: F41C 3/00

Мітки: 7,62-мм, револьвера, системі, барабан, наган
