Крісло декоративне

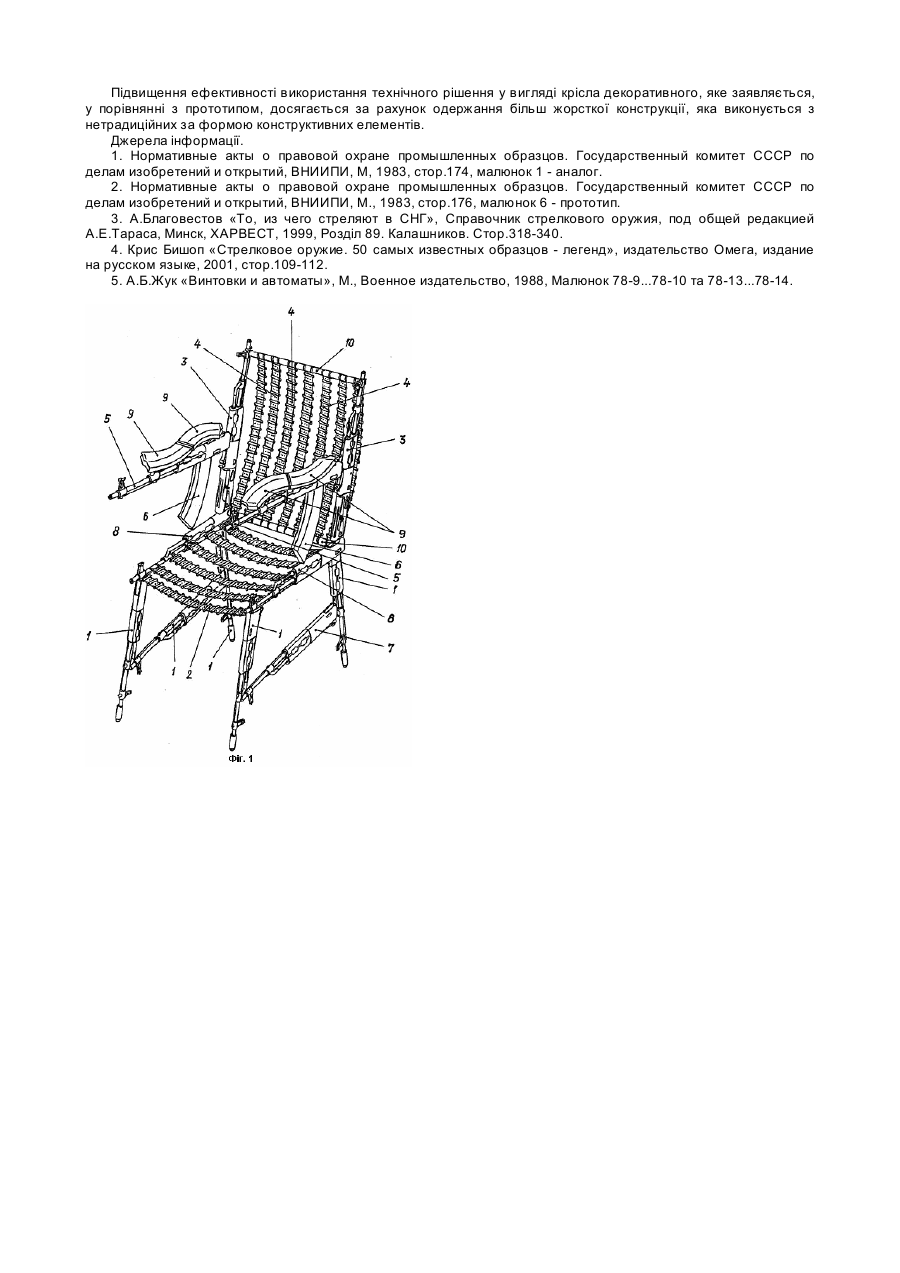

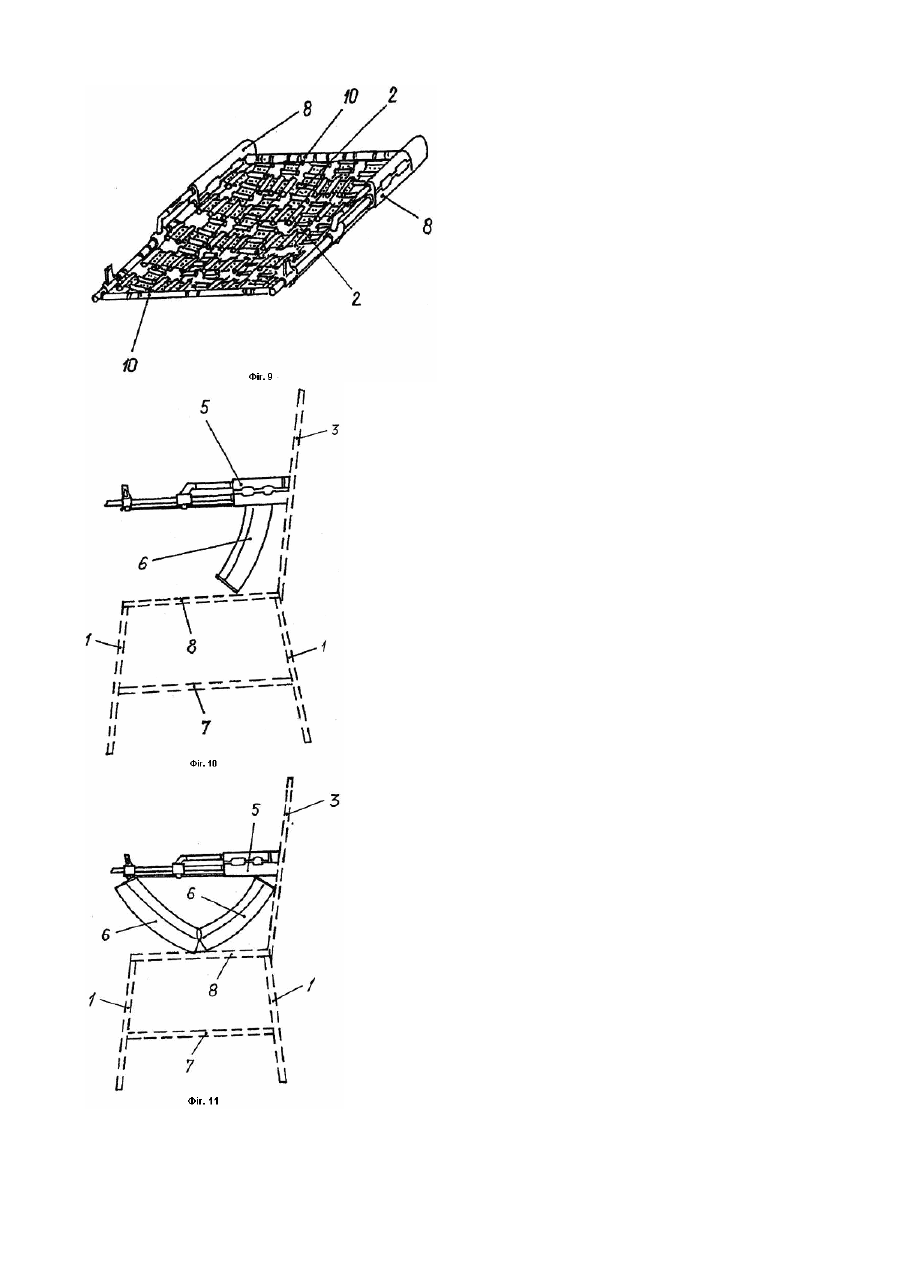

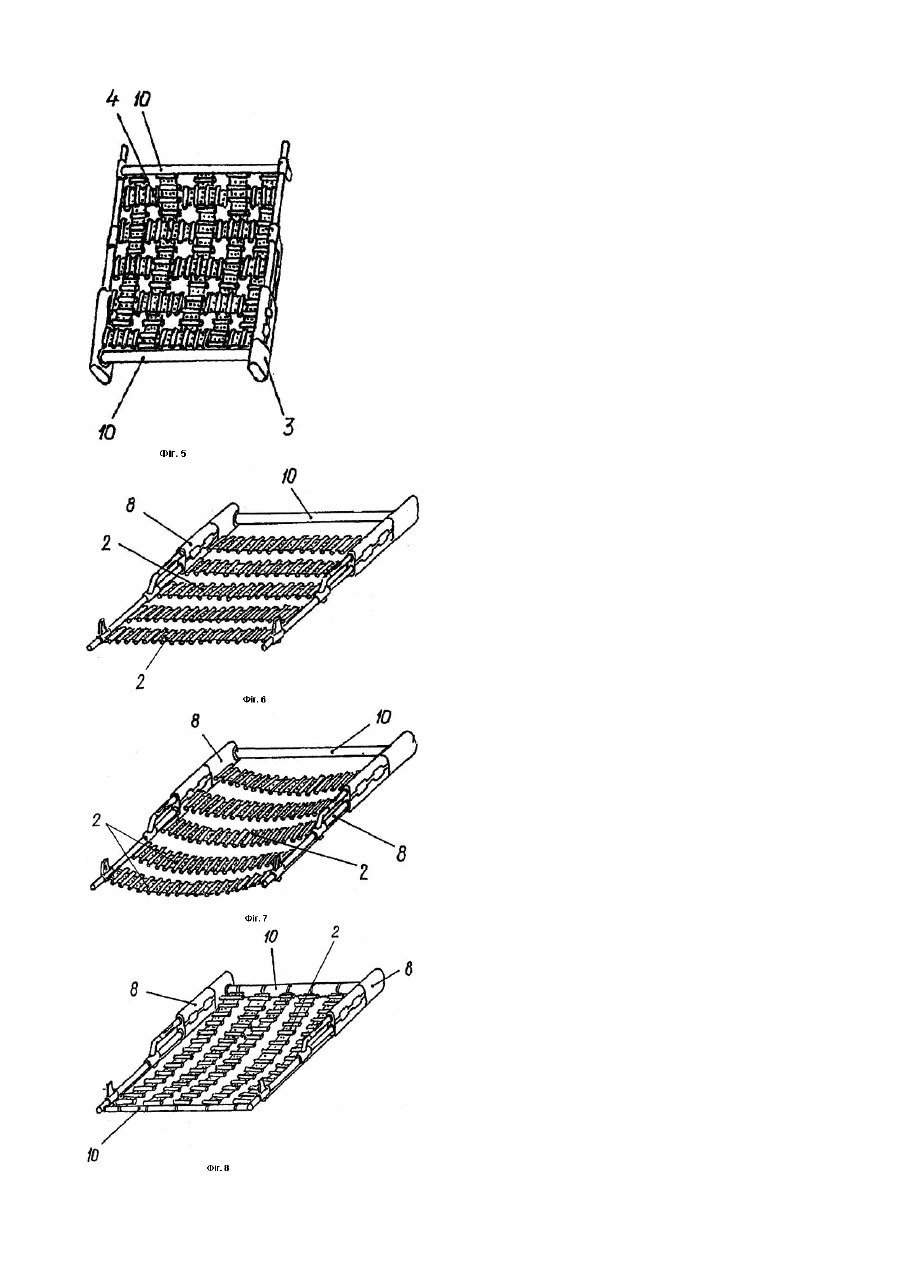

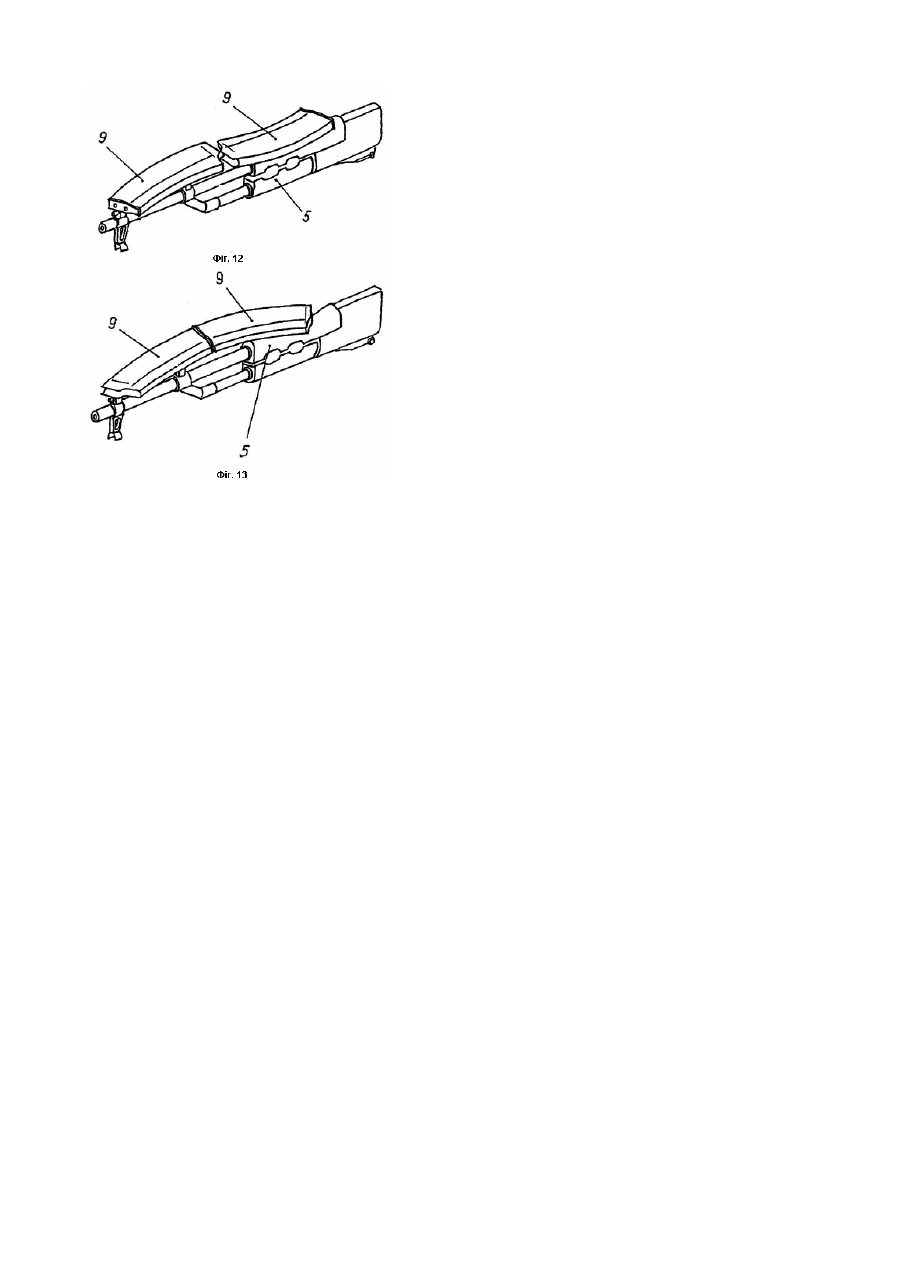

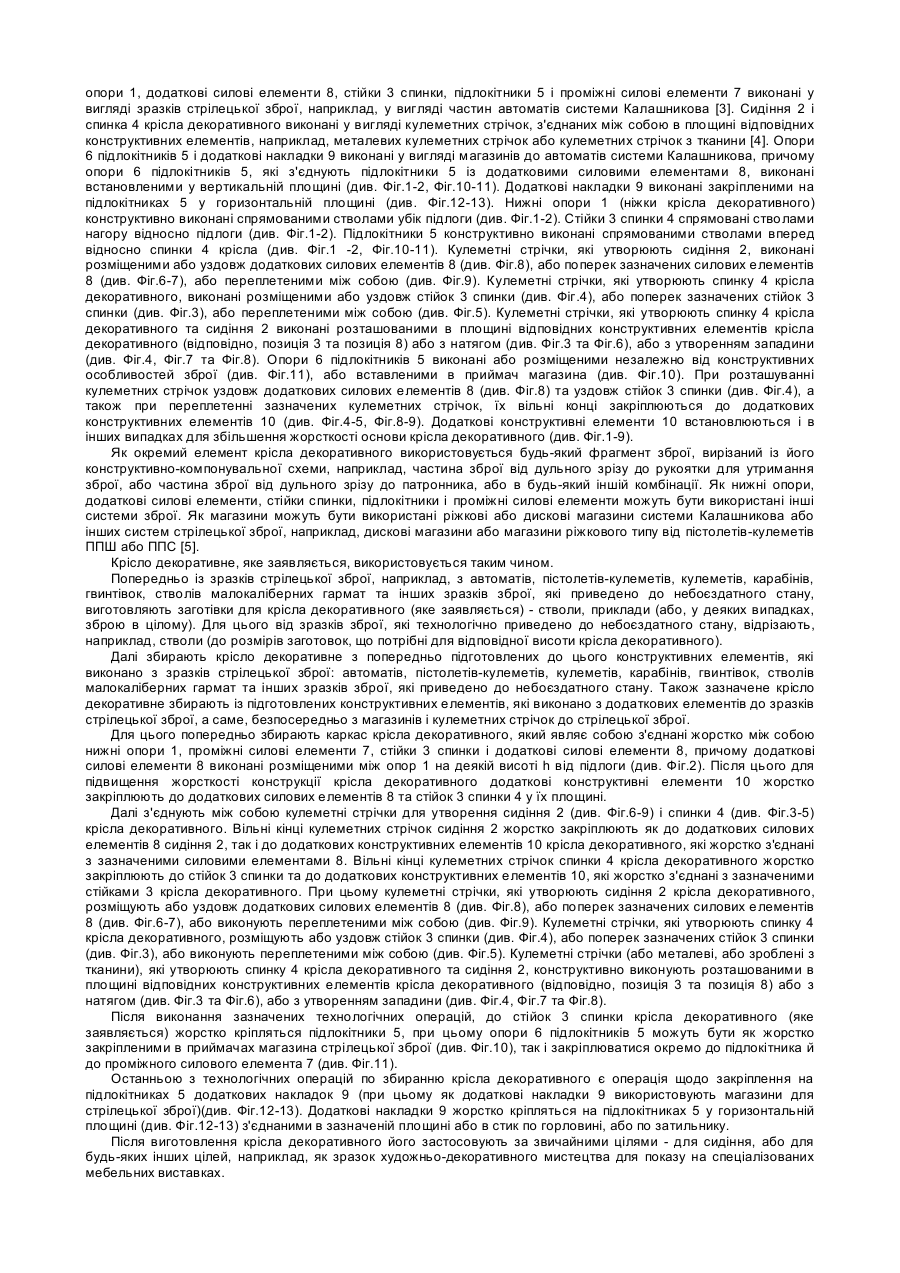

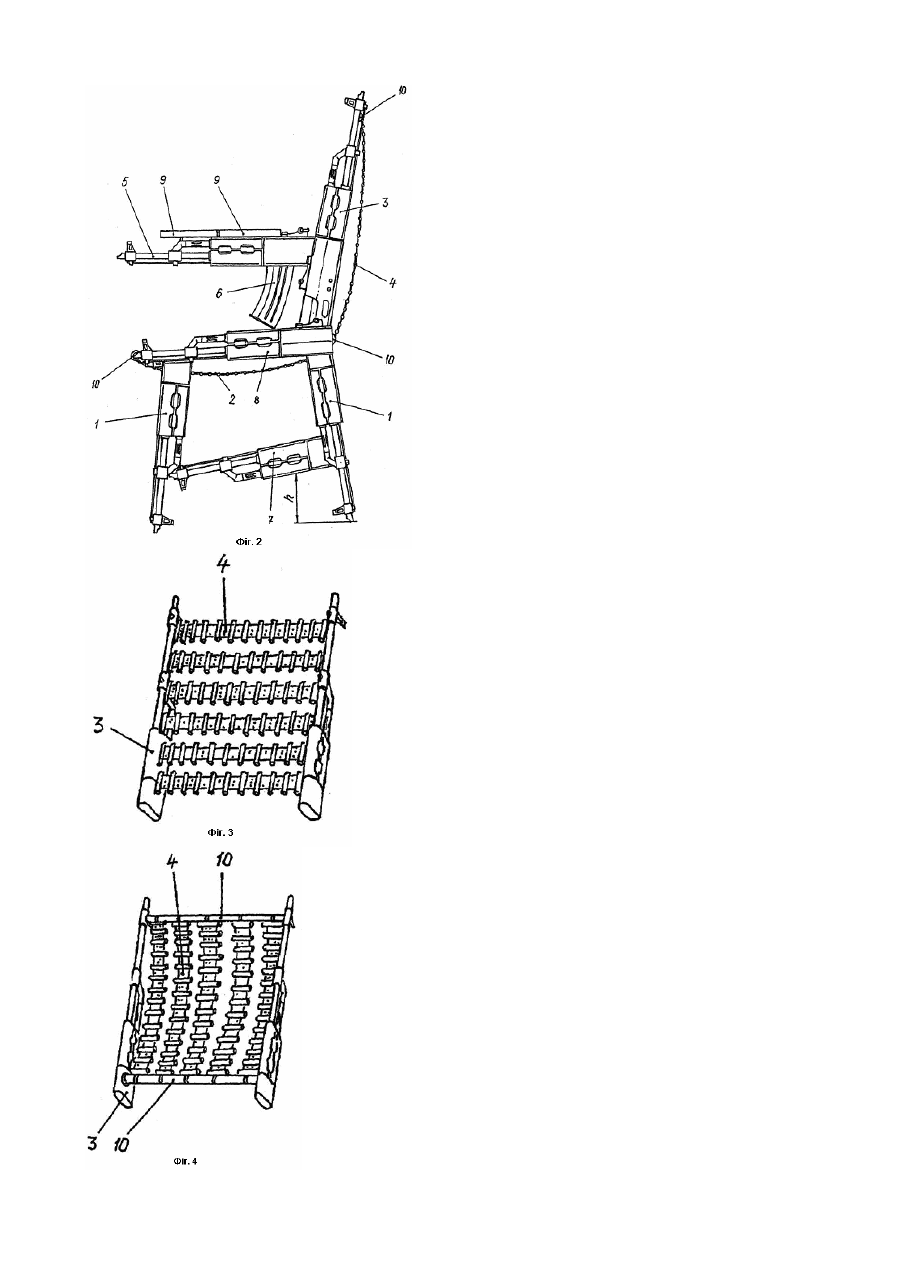

Корисна модель відноситься до галузі задоволення життєвих потреб людини, зокрема, до предметів меблі, а саме, до крісел, що виконані декоративними. Відомо крісло, що містить сидіння, ніжки, спинку і підлокітники [1]. До недоліків відомого крісла відноситься те, що при застосуванні конструктивних елементів традиційної форми не забезпечується висока жорсткість конструкції. Найбільш близьким технічним рішенням, обраним за прототип, є крісло декоративне, що містить опори у вигляді ніжок, сидіння, стійки спинки, закріплені до сидіння, спинку, закріплену на стійках спинки, підлокітники, закріплені до згаданих стійок спинки, опори підлокітників і проміжні силові елементи, закріплені між нижніми опорами [2]. До недоліків відомого крісла декоративного, яке обрано за прототип, відноситься те, що при застосуванні конструктивних елементів традиційної форми не забезпечується висока жорсткість і міцність конструкції крісла. В основу корисної моделі покладена задача шляхом зміни форми і конструкції складових елементів крісла декоративного забезпечити підвищення жорсткості і міцності конструкції зазначеного крісла в цілому. Суть корисної моделі в кріслі декоративному, яке містить опори у вигляді ніжок, сидіння, стійки спинки, закріплені до сидіння, спинку, закріплену на стійках спинки, підлокітники, закріплені до згаданих стійок спинки, опори підлокітників і проміжні силові елементи, закріплені між нижніми опорами, полягає в тому, що воно додатково постачено силовими елементами, розміщеними з боків сидіння в його площині, додатковими накладками, закріпленими на підлокітниках зверху останніх, і додатковими конструктивними елементами, при цьому нижні опори, додаткові силові елементи, стійки спинки, підлокітники і проміжні силові елементи виконані у вигляді зразків стрілецької зброї, сидіння і спинка виконані у вигляді з'єднаних між собою в площині кулеметних стрічок, опори підлокітників і додаткові накладки виконані у вигляді магазинів, причому опори підлокітників, що з'єднують підлокітники з додатковими силовими елементами, виконані встановленими у вертикальній площині, а додаткові накладки виконані закріпленими на підлокітниках у горизонтальній площині. Суть корисної моделі полягає і в тому, що нижні опори спрямовані стволами убік підлоги, стійки спинки спрямовані стволами нагору, а підлокітники - стволами вперед, магазини, які являють собою додаткові накладки, виконані з'єднаними в площині або в стик по горловині, або по затильнику, опори підлокітників виконані або розміщеними незалежно від конструктивних особливостей зброї, або вставленими в приймач магазина. Суть корисної моделі полягає також і в тому, що додаткові конструктивні елементи виконано жорстко закріпленими до додаткових силових елементів та стійок спинки у їх площині, кулеметні стрічки, які утворюють сидіння, виконані розміщеними або уздовж додаткових силових елементів, або поперек зазначених силових елементів, або переплетеними між собою, кулеметні стрічки, які утворюють спинку крісла, виконані розміщеними або уздовж стійок спинки, або поперек зазначених стійок спинки, або переплетеними між собою, кулеметні стрічки, які утворюють спинку крісла та сидіння виконані розташованими в площині відповідних конструктивних елементів крісла або з натягом, або з утворенням западини, а як окремий елемент крісла використовується будь-який фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми. Порівнянний аналіз технічного рішення, яке заявляється, із прототипом дозволяє зробити висновок, що крісло декоративне, яке заявляється, відрізняється тим, що воно додатково постачено силовими елементами, розміщеними з боків сидіння в його площині, додатковими накладками, закріпленими на підлокітниках зверху останніх, і додатковими конструктивними елементами, при цьому нижні опори, додаткові силові елементи, стійки спинки, підлокітники і проміжні силові елементи виконані у вигляді зразків стрілецької зброї, сидіння і спинка виконані у вигляді з'єднаних між собою в площині кулеметних стрічок, опори підлокітників і додаткові накладки виконані у вигляді магазинів, причому опори підлокітників, що з'єднують підлокітники з додатковими силовими елементами, виконані встановленими у вертикальній площині, додаткові накладки виконані закріпленими на підлокітниках у горизонтальній площині, нижні опори спрямовані стволами убік підлоги, стійки спинки спрямовані стволами нагору, а підлокітники - стволами вперед, магазини, які являють собою додаткові накладки, виконані з'єднаними в площині або в стик по горловині, або по затильнику, опори підлокітників виконані або розміщеними незалежно від конструктивних особливостей зброї, або вставленими в приймач магазина, при чому додаткові конструктивні елементи виконано жорстко закріпленими до додаткових силових елементів та стійок спинки у їх площині, кулеметні стрічки, які утворюють сидіння, виконані розміщеними або уздовж додаткових силових елементів, або поперек зазначених силових елементів, або переплетеними між собою, кулеметні стрічки, які утворюють спинку крісла, виконані розміщеними або уздовж стійок спинки, або поперек зазначених стійок спинки, або переплетеними між собою, кулеметні стрічки, які утворюють спинку крісла та сидіння виконані розташованими в площині відповідних конструктивних елементів крісла або з натягом, або з утворенням западини, а як окремий елемент крісла використовується будь-який фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми. Таким чином, крісло декоративне, яке заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 поданий загальний вигляд крісла декоративного у ракурсі 3/4 спереду (як варіант конструктивного виконання), на Фіг.2 подане крісло декоративне, яке заявляється, на виді збоку, на Фіг.3-5 показані варіанти конструктивного виконання спинки крісла декоративного, яке заявляється, на Фіг.6-9 показані конструктивні варіанти сидіння крісла декоративного, яке заявляється, на Фіг.10-11 показані конструктивні варіанти розміщення опор підлокітників крісла декоративного, яке заявляється, на Фіг.12-13 подані схеми розміщення додаткових накладок на підлокітниках крісла декоративного, яке заявляється. Крісло декоративне конструктивно містить (як варіант конструктивного виконання - див. Фіг.1-2) опори 1 у вигляді ніжок (нижня опора крісла), сидіння 2, стійки 3 спинки, закріплені до задніх нижніх опор 1 крісла, безпосередньо спинку 4, закріплену на стійках 3 спинки, підлокітники 5, закріплені до згаданих стійок 3 спинки, опори 6 підлокітників 5 і проміжні силові елементи 7, закріплені між нижніми опорами 1 (які виконані у вигляді ніжок крісла). Крісло декоративне додатково постачене силовими елементами 8, розміщеними з боків сидіння 2 у його площині, і додатковими накладками 9, закріпленими на підлокітниках 5 зверху останніх. При цьому нижні опори 1, додаткові силові елементи 8, стійки 3 спинки, підлокітники 5 і проміжні силові елементи 7 виконані у вигляді зразків стрілецької зброї, наприклад, у вигляді частин автоматів системи Калашникова [3]. Сидіння 2 і спинка 4 крісла декоративного виконані у вигляді кулеметних стрічок, з'єднаних між собою в площині відповідних конструктивних елементів, наприклад, металевих кулеметних стрічок або кулеметних стрічок з тканини [4]. Опори 6 підлокітників 5 і додаткові накладки 9 виконані у вигляді магазинів до автоматів системи Калашникова, причому опори 6 підлокітників 5, які з'єднують підлокітники 5 із додатковими силовими елементами 8, виконані встановленими у вертикальній площині (див. Фіг.1-2, Фіг.10-11). Додаткові накладки 9 виконані закріпленими на підлокітниках 5 у горизонтальній площині (див. Фіг.12-13). Нижні опори 1 (ніжки крісла декоративного) конструктивно виконані спрямованими стволами убік підлоги (див. Фіг.1-2). Стійки 3 спинки 4 спрямовані стволами нагору відносно підлоги (див. Фіг.1-2). Підлокітники 5 конструктивно виконані спрямованими стволами вперед відносно спинки 4 крісла (див. Фіг.1 -2, Фіг.10-11). Кулеметні стрічки, які утворюють сидіння 2, виконані розміщеними або уздовж додаткових силових елементів 8 (див. Фіг.8), або поперек зазначених силових елементів 8 (див. Фіг.6-7), або переплетеними між собою (див. Фіг.9). Кулеметні стрічки, які утворюють спинку 4 крісла декоративного, виконані розміщеними або уздовж стійок 3 спинки (див. Фіг.4), або поперек зазначених стійок 3 спинки (див. Фіг.3), або переплетеними між собою (див. Фіг.5). Кулеметні стрічки, які утворюють спинку 4 крісла декоративного та сидіння 2 виконані розташованими в площині відповідних конструктивних елементів крісла декоративного (відповідно, позиція 3 та позиція 8) або з натягом (див. Фіг.3 та Фіг.6), або з утворенням западини (див. Фіг.4, Фіг.7 та Фіг.8). Опори 6 підлокітників 5 виконані або розміщеними незалежно від конструктивних особливостей зброї (див. Фіг.11), або вставленими в приймач магазина (див. Фіг.10). При розташуванні кулеметних стрічок уздовж додаткових силових елементів 8(див. Фіг.8) та уздовж стійок 3 спинки (див. Фіг.4), а також при переплетенні зазначених кулеметних стрічок, їх вільні конці закріплюються до додаткових конструктивних елементів 10 (див. Фіг.4-5, Фіг.8-9). Додаткові конструктивні елементи 10 встановлюються і в інших випадках для збільшення жорсткості основи крісла декоративного (див. Фіг.1-9). Як окремий елемент крісла декоративного використовується будь-який фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми, наприклад, частина зброї від дульного зрізу до рукоятки для утримання зброї, або частина зброї від дульного зрізу до патронника, або в будь-який іншій комбінації. Як нижні опори, додаткові силові елементи, стійки спинки, підлокітники і проміжні силові елементи можуть бути використані інші системи зброї. Як магазини можуть бути використані ріжкові або дискові магазини системи Калашникова або інших систем стрілецької зброї, наприклад, дискові магазини або магазини ріжкового типу від пістолетів-кулеметів ППШ або ППС [5]. Крісло декоративне, яке заявляється, використовується таким чином. Попередньо із зразків стрілецької зброї, наприклад, з автоматів, пістолетів-кулеметів, кулеметів, карабінів, гвинтівок, стволів малокаліберних гармат та інших зразків зброї, які приведено до небоєздатного стану, виготовляють заготівки для крісла декоративного (яке заявляється) - стволи, приклади (або, у деяких випадках, зброю в цілому). Для цього від зразків зброї, які технологічно приведено до небоєздатного стану, відрізають, наприклад, стволи (до розмірів заготовок, що потрібні для відповідної висоти крісла декоративного). Далі збирають крісло декоративне з попередньо підготовлених до цього конструктивних елементів, які виконано з зразків стрілецької зброї: автоматів, пістолетів-кулеметів, кулеметів, карабінів, гвинтівок, стволів малокаліберних гармат та інших зразків зброї, які приведено до небоєздатного стану. Також зазначене крісло декоративне збирають із підготовлених конструктивних елементів, які виконано з додаткових елементів до зразків стрілецької зброї, а саме, безпосередньо з магазинів і кулеметних стрічок до стрілецької зброї. Для цього попередньо збирають каркас крісла декоративного, який являє собою з'єднані жорстко між собою нижні опори 1, проміжні силові елементи 7, стійки 3 спинки і додаткові силові елементи 8, причому додаткові силові елементи 8 виконані розміщеними між опор 1 на деякій висоті h від підлоги (див. Фіг.2). Після цього для підвищення жорсткості конструкції крісла декоративного додаткові конструктивні елементи 10 жорстко закріплюють до додаткових силових елементів 8 та стійок 3 спинки 4 у їх площині. Далі з'єднують між собою кулеметні стрічки для утворення сидіння 2 (див. Фіг.6-9) і спинки 4 (див. Фіг.3-5) крісла декоративного. Вільні кінці кулеметних стрічок сидіння 2 жорстко закріплюють як до додаткових силових елементів 8 сидіння 2, так і до додаткових конструктивних елементів 10 крісла декоративного, які жорстко з'єднані з зазначеними силовими елементами 8. Вільні кінці кулеметних стрічок спинки 4 крісла декоративного жорстко закріплюють до стійок 3 спинки та до додаткових конструктивних елементів 10, які жорстко з'єднані з зазначеними стійками 3 крісла декоративного. При цьому кулеметні стрічки, які утворюють сидіння 2 крісла декоративного, розміщують або уздовж додаткових силових елементів 8 (див. Фіг.8), або поперек зазначених силових елементів 8 (див. Фіг.6-7), або виконують переплетеними між собою (див. Фіг.9). Кулеметні стрічки, які утворюють спинку 4 крісла декоративного, розміщують або уздовж стійок 3 спинки (див. Фіг.4), або поперек зазначених стійок 3 спинки (див. Фіг.3), або виконують переплетеними між собою (див. Фіг.5). Кулеметні стрічки (або металеві, або зроблені з тканини), які утворюють спинку 4 крісла декоративного та сидіння 2, конструктивно виконують розташованими в площині відповідних конструктивних елементів крісла декоративного (відповідно, позиція 3 та позиція 8) або з натягом (див. Фіг.3 та Фіг.6), або з утворенням западини (див. Фіг.4, Фіг.7 та Фіг.8). Після виконання зазначених технологічних операцій, до стійок 3 спинки крісла декоративного (яке заявляється) жорстко кріпляться підлокітники 5, при цьому опори 6 підлокітників 5 можуть бути як жорстко закріпленими в приймачах магазина стрілецької зброї (див. Фіг.10), так і закріплюватися окремо до підлокітника й до проміжного силового елемента 7 (див. Фіг.11). Останньою з технологічних операцій по збиранню крісла декоративного є операція щодо закріплення на підлокітниках 5 додаткових накладок 9 (при цьому як додаткові накладки 9 використовують магазини для стрілецької зброї)(див. Фіг.12-13). Додаткові накладки 9 жорстко кріпляться на підлокітниках 5 у горизонтальній площині (див. Фіг.12-13) з'єднаними в зазначеній площині або в стик по горловині, або по затильнику. Після виготовлення крісла декоративного його застосовують за звичайними цілями - для сидіння, або для будь-яких інших цілей, наприклад, як зразок художньо-декоративного мистецтва для показу на спеціалізованих мебельних виставках. Підвищення ефективності використання технічного рішення у вигляді крісла декоративного, яке заявляється, у порівнянні з прототипом, досягається за рахунок одержання більш жорсткої конструкції, яка виконується з нетрадиційних за формою конструктивних елементів. Джерела інформації. 1. Нормативные акты о правовой охране промышленных образцов. Государственный комитет СССР по делам изобретений и открытий, ВНИИПИ, М, 1983, стор.174, малюнок 1 - аналог. 2. Нормативные акты о правовой охране промышленных образцов. Государственный комитет СССР по делам изобретений и открытий, ВНИИПИ, М., 1983, стор.176, малюнок 6 - прототип. 3. А.Благовестов «То, из чего стреляют в СНГ», Справочник стрелкового оружия, под общей редакцией А.Е.Тараса, Минск, ХАРВЕСТ, 1999, Розділ 89. Калашников. Стор.318-340. 4. Крис Бишоп «Стрелковое оружие. 50 самых известных образцов - легенд», издательство Омега, издание на русском языке, 2001, стор.109-112. 5. А.Б.Жук «Винтовки и автоматы», М., Военное издательство, 1988, Малюнок 78-9...78-10 та 78-13...78-14.
