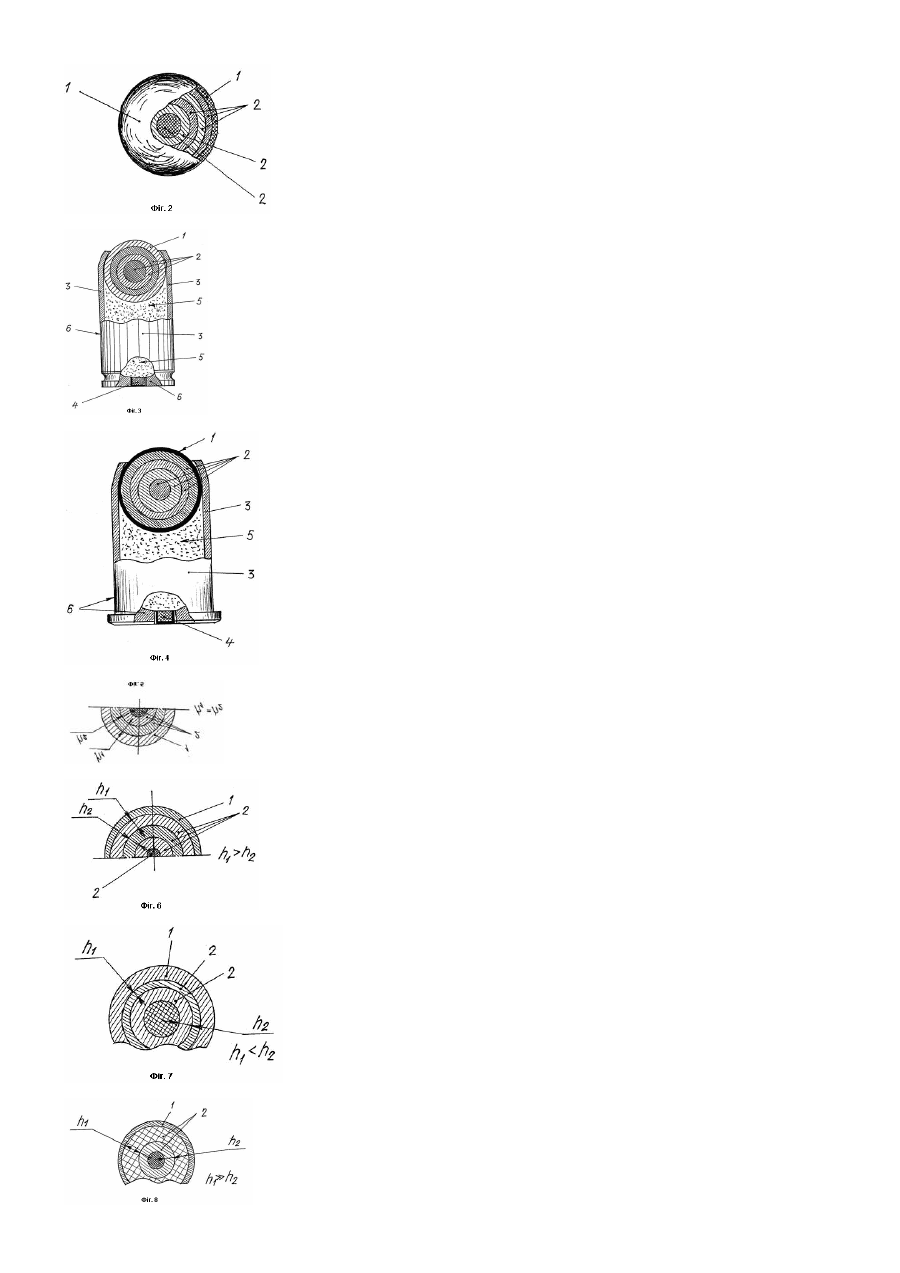

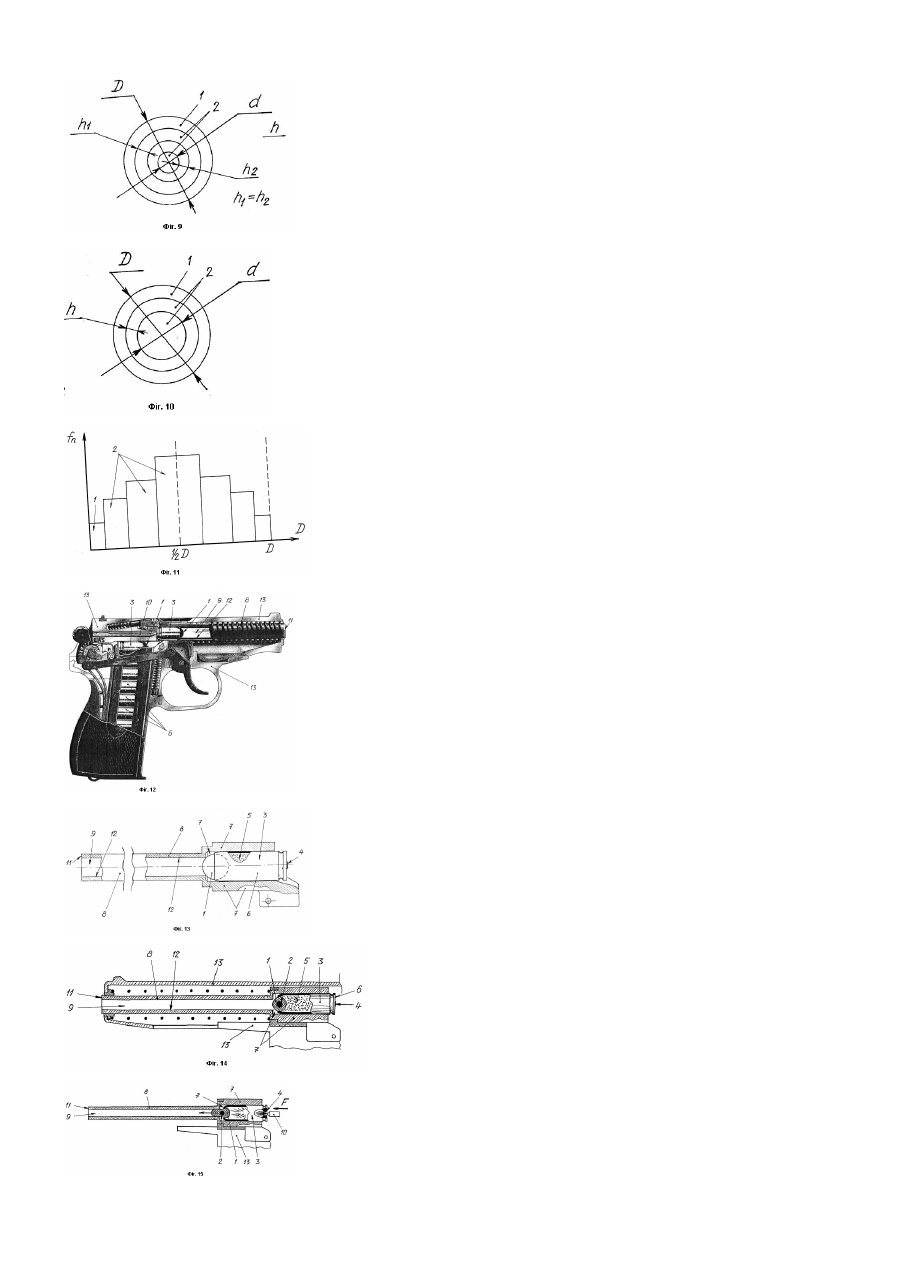

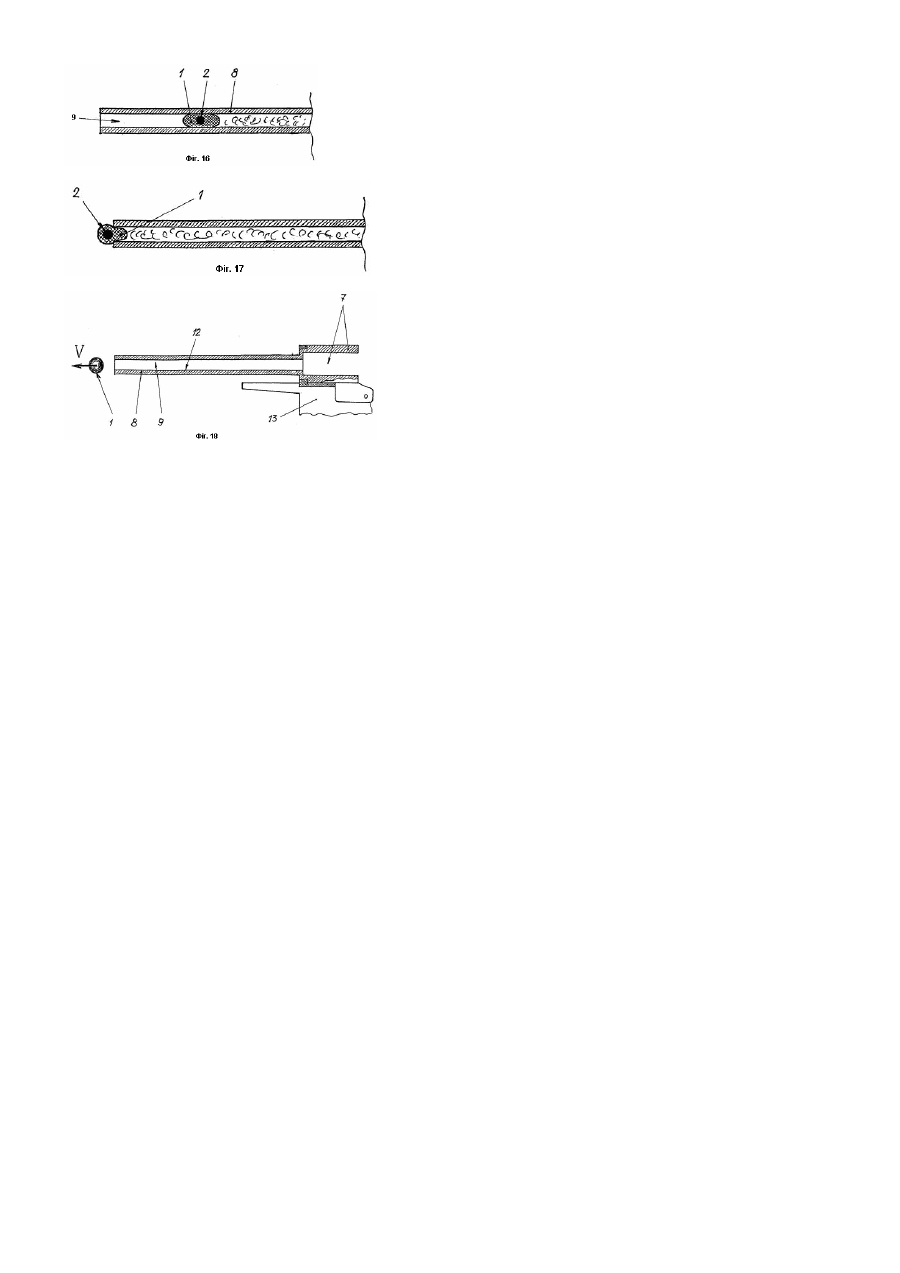

Уражаючий елемент несмертельної дії

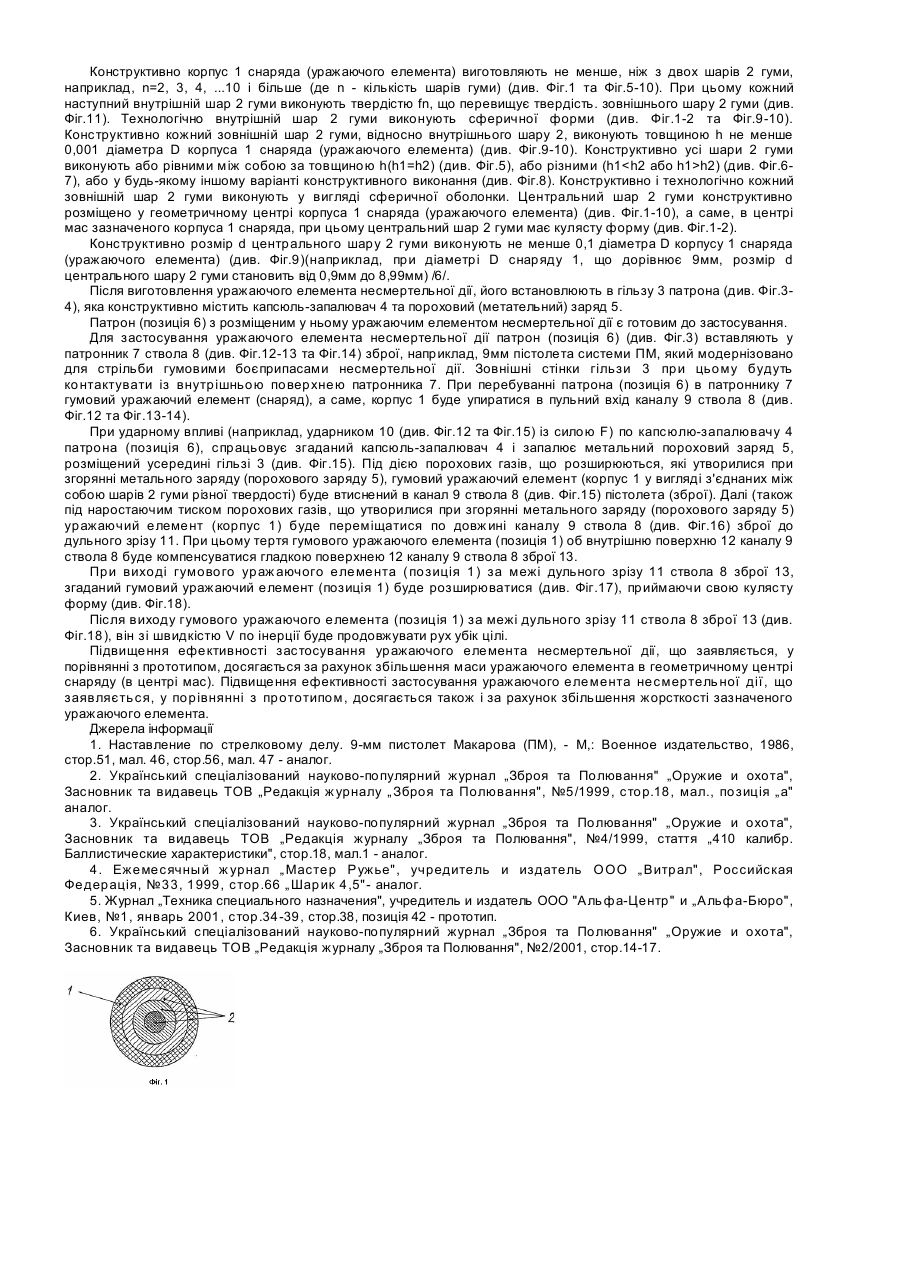

Корисна модель відноситься до галузі озброєння, зокрема, до боєприпасів для стрілецької зброї спеціального призначення, а саме, до уражаючих елементів (метальних снарядів) несмертельної дії. Відомий уражаючий елемент, який містить корпус з розміщеними у ньому сердечником та наповнівачем, при цьому корпус, сердечник та наповнювач виконано з металу, причому матеріал сердечника має найбільшу жорсткість у порівнянні з іншими конструктивними елементами /1/. Недоліками відомого уражаючого елемента є те, що він спричиняє смертельну дію на людський організм. Відомий уражаючий елемент, який містить корпус сферичної або циліндричної форми, при цьому корпус виконаний з металу /2/. Недоліками відомого уражаючого елемента є те, що він спричиняє смертельну дію на людський організм. Відомий уражаючий елемент, який містить корпус сферичної або циліндричної форми, при цьому корпус виконаний з металу /3/. Недоліками відомого уражаючого елемента є те, що він спричиняє смертельну дію на людський організм. Відомий уражаючий елемент несмертельної дії, який містить корпус сферичної форми, при цьому корпус виконаний з металу /4/. Недоліками відомого уражаючого елемента несмертельної дії є те, що він спричиняє смертельну дію на людський організм при стрільбі з близької відстані. До недоліків відомого уражаючого елемента несмертельної дії відноситься і те, що калібр метального снаряда 4,5мм є недостатнім, щоб нанести людині чутливі пошкодження. Найбільш близьким технічним рішенням, обраним за прототип, є уражаючий елемент несмертельної дії, який містить безпосередньо снаряд сферичної форми, при цьому снаряд виконаний з еластичної пружної гуми /5/. Недоліками відомого уражаючого елемента несмертельної дії є те, що він має недостатні балістичні властивості, а також те, що він має слабку дію по людині, яка одягнена в зимовий одяг. В основу винаходу покладено задачу шляхом усунення недоліків прототипу забезпечити підвищення тактико-технічних характеристик уражаючого елемента несмертельної дії. Суть корисної моделі в уражаючому елементі несмертельної дії, який містить безпосереднь о снаряд сферичної форми, при ць ому снаряд виконаний з еластичної пружної гуми. Суть корисної моделі полягає в тому, що корпус снаряда містить не менше двох шарів гуми. Суть корисної моделі полягає і в тому, що кожний наступний внутрішній шар гуми виконано твердістю, що перевищує зовнішній шар гуми, причому внутрішній шар гуми виконано сферичної форми, кожний зовнішній шар гуми, відносно внутрішнього шару, виконано товщиною не менше 0,001 діаметра снаряда, усі шари гуми виконано або рівними між собою за товщиною, або різними, або у будь-якому іншому варіанті конструктивного виконання. Суть корисної моделі полягає також і в тому, що кожний зовнішній шар гуми виконано у вигляді сферичної оболонки. Порівняль ний аналіз техніч ного рішення, яке заявляєть ся, із прототипом показує, що уражаючий елемент несмертельної дії, який заявляється, відрізняється тим, що корпус снаряда містить не менше двох шарів гуми, при цьому кожний наступний внутрішній шар гуми виконано твердістю, що перевищує зовнішній шар гуми, причому внутрішній шар гуми виконано сферичної форми, кожний зовнішній шар гуми, відносно внутрішнього шару, виконано товщиною не менше 0,001 діаметра снаряда, усі шари гуми виконано або рівними між собою за товщиною, або різними, або у будь-якому іншому варіанті конструктивного виконання, а кожний зовнішній шар гуми виконано у вигляді сферичної оболонки. Таким чином, уражаючий елемент несмертельної дії, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється кресленням, де на Фіг.1 показана конструктивно-компонувальна схема уражаючого елемента несмертельної дії , який заявляється, на Фіг.2 наданий загаль ний вигляд уражаючого елемента несмертельної дії, який заявляється, на Фіг.3 показана конструктивно-компонувальна схема патрона для пістолета, спорядженого уражаючим елементом несмертельної дії, який заявляється, на Фіг.4 показана конструктивно-компонувальна схема патрона для револьвера, спорядженого уражаючим елементом несмертель ної дії, який заявляється, на Фіг.5-8 показані варіанти виконання корпусу уражаючого елемента несмертельної дії, який заявляється, на Фіг.9-10 показані варіанти конструктивного виконання внутрішнього шару гуми сферичної форми, на Фіг.11 поданий графік зміни твердості уражаючого елемента (снаряда) за його товщиною, на Фіг.12 показана схема розміщення патрона дляпістолета, який споряджено уражаючим елементом несмертельної дії, що заявляється, в патроннику пістолета, призначеного для стрільби боєприпасами несмертельної дії, на Фіг.13 показана схема розміщення патрона для пістолета, який споряджено уражаючим елементом несмертельної дії, який заявляється, в стволі короткоствольної стрілецької зброї (пістолета), на Фіг.1418 показані етапи виконання пострілу з використанням боєприпаса, який споряджено уражаючим елементом несмертельної дії, який заявляється. Уражаючий елемент несмертельної дії, який заявляється (див. Фіг.1-2 та Фіг.3-4) містить (як варіант конструктивного виконання) безпосередньо снаряд, корпус 1 якого виконаний з еластичної пружної гуми. Конструктивно корпус 1 снаряда містить не менше двох шарів 2 гуми, наприклад, n=2, 3, 4, ...10 і більше (де n кількість шарів гуми). При цьому кожний наступний внутрішній шар 2 гуми виконано твердістю fn, що перевищує зовнішній шар 2 гуми. Технологічно внутрішній шар 2 гуми виконано сферичної форми (див. Фіг.1-2). Конструктивно кожний зовнішній шар 2 гуми, відносно внутрішнього шару 2, виконано товщиною h не менше 0,001 діаметра D корпуса 1 снаряда (уражаючого елемента). Конструктивно усі шари 2 гуми виконано або рівними між собою за товщиною h(h1=h2), або різними (h1h2), або у будь-якому іншому варіанті конструктивного виконання. Конструктивно і технологічно кожний зовнішній шар 2 гуми виконано у вигляді сферичної оболонки. Центральний шар 2 гуми конструктивно розміщено у геометричному центрі корпуса 1 снаряда (уражаючого елемента) (див. Фіг.1-2 та Фіг.5-10). Застосування уражаючого елемента несмертельної дії здійснюється при використанні патрона, який містить гільзу 3, в яку встановлено капсюль -запалювач 4 та засипаний пороховий заряд 5 (див. Фіг.3-4). Ураж аюч ий е леме нт несмер те ль ної д ії , як ий заявляє ть ся, експлуатується таким чином. Попередньо виготовляють корпус 1 снаряда (уражаючого елемента), при цьому корпус 1 снаряда виготовляють з n шарів 2 еластичної пружної гуми. Конструктивно корпус 1 снаряда (уражаючого елемента) виконують у вигляді сфери (кулі) для забезпечення корпусу 1 необхідних аеродинамічних властивостей (див. Фіг.24). Конструктивно корпус 1 снаряда (уражаючого елемента) виготовляють не менше, ніж з двох шарів 2 гуми, наприклад, n=2, 3, 4, ...10 і більше (де n - кількість шарів гуми) (див. Фіг.1 та Фіг.5-10). При цьому кожний наступний внутрішній шар 2 гуми виконують твердістю fn, що перевищує твердість. зовнішнього шару 2 гуми (див. Фіг.11). Технологічно внутрішній шар 2 гуми виконують сферичної форми (див. Фіг.1-2 та Фіг.9-10). Конструктивно кожний зовнішній шар 2 гуми, відносно внутрішнього шару 2, виконують товщиною h не менше 0,001 діаметра D корпуса 1 снаряда (уражаючого елемента) (див. Фіг.9-10). Конструктивно усі шари 2 гуми виконують або рівними між собою за товщиною h(h1=h2) (див. Фіг.5), або різними (h1h2) (див. Фіг.67), або у будь-якому іншому варіанті конструктивного виконання (див. Фіг.8). Конструктивно і технологічно кожний зовнішній шар 2 гуми виконують у вигляді сферичної оболонки. Центральний шар 2 гуми конструктивно розміщено у геометричному центрі корпуса 1 снаряда (уражаючого елемента) (див. Фіг.1-10), а саме, в центрі мас зазначеного корпуса 1 снаряда, при цьому центральний шар 2 гуми має кулясту форму (див. Фіг.1-2). Конструктивно розмір d центрального шару 2 гуми виконують не менше 0,1 діаметра D корпусу 1 снаряда (уражаючого елемента) (див. Фіг.9)(наприклад, при діаметрі D снаряду 1, що дорівнює 9мм, розмір d центрального шару 2 гуми становить від 0,9мм до 8,99мм) /6/. Після виготовлення уражаючого елемента несмертельної дії, його встановлюють в гільзу 3 патрона (див. Фіг.34), яка конструктивно містить капсюль-запалювач 4 та пороховий (метательний) заряд 5. Патрон (позиція 6) з розміщеним у ньому уражаючим елементом несмертельної дії є готовим до застосування. Для застосування уражаючого елемента несмертельної дії патрон (позиція 6) (див. Фіг.3) вставляють у патронник 7 ствола 8 (див. Фіг.12-13 та Фіг.14) зброї, наприклад, 9мм пістолета системи ПМ, який модернізовано для стрільби гумовими боєприпасами несмертельної дії. Зовнішні стінки гільзи 3 при цьому будуть контактувати із внутрішньою поверхнею патронника 7. При перебуванні патрона (позиція 6) в патроннику 7 гумовий уражаючий елемент (снаряд), а саме, корпус 1 буде упиратися в пульний вхід каналу 9 ствола 8 (див. Фіг.12 та Фіг.13-14). При ударному впливі (наприклад, ударником 10 (див. Фіг.12 та Фіг.15) із силою F) по капсюлю-запалювачу 4 патрона (позиція 6), спрацьовує згаданий капсюль-запалювач 4 і запалює метальний пороховий заряд 5, розміщений усередині гільзі 3 (див. Фіг.15). Під дією порохових газів, що розширюються, які утворилися при згорянні метального заряду (порохового заряду 5), гумовий уражаючий елемент (корпус 1 у вигляді з'єднаних між собою шарів 2 гуми різної твердості) буде втиснений в канал 9 ствола 8 (див. Фіг.15) пістолета (зброї). Далі (також під наростаючим тиском порохових газів, що утворилися при згорянні метального заряду (порохового заряду 5) уражаючий елемент (корпус 1) буде переміщатися по довж ині каналу 9 ствола 8 (див. Фіг.16) зброї до дульного зрізу 11. При цьому тертя гумового уражаючого елемента (позиція 1) об внутрішню поверхню 12 каналу 9 ствола 8 буде компенсуватися гладкою поверхнею 12 каналу 9 ствола 8 зброї 13. При виході гумового ураж аючого елемента ( позиція 1) за межі дульного зрізу 11 ствола 8 зброї 13, згаданий гумовий уражаючий елемент (позиція 1) буде розширюватися (див. Фіг.17), приймаючи свою кулясту форму (див. Фіг.18). Після виходу гумового уражаючого елемента (позиція 1) за межі дульного зрізу 11 ствола 8 зброї 13 (див. Фіг.18), він зі швидкістю V по інерції буде продовжувати рух убік цілі. Підвищення ефективності застосування уражаючого елемента несмертельної дії, що заявляється, у порівнянні з прототипом, досягається за рахунок збільшення маси уражаючого елемента в геометричному центрі снаряду (в центрі мас). Підвищення ефективності застосування уражаючого елемента несмертель ної дії , що заявляєть ся, у порівнянні з прототипом, досягається також і за рахунок збільшення жорсткості зазначеного уражаючого елемента. Джерела інформації 1. Наставление по стрелковому делу. 9-мм пистолет Макарова (ПМ), - М,: Военное издательство, 1986, стор.51, мал. 46, стор.56, мал. 47 - аналог. 2. Український спеціалізований науково-популярний журнал „Зброя та Полювання" „Оружие и охота", Засновник та видавець ТОВ „Редакція ж урналу „Зброя та Полювання", №5/1999, стор.18, мал., позиція „а" аналог. 3. Український спеціалізований науково-популярний журнал „Зброя та Полювання" „Оружие и охота", Засновник та видавець ТОВ „Редакція журналу „Зброя та Полювання", №4/1999, стаття „410 калибр. Баллистические характеристики", стор.18, мал.1 - аналог. 4. Ежемесячный ж урнал „Мастер Ружье", учредитель и издатель ООО „Витрал", Российская Федерація, №33, 1999, стор.66 „Шарик 4,5"- аналог. 5. Журнал „Техника специального назначения", учредитель и издатель ООО "Аль фа-Центр" и „Альфа-Бюро", Киев, №1, январь 2001, стор.34-39, стор.38, позиція 42 - прототип. 6. Український спеціалізований науково-популярний журнал „Зброя та Полювання" „Оружие и охота", Засновник та видавець ТОВ „Редакція журналу „Зброя та Полювання", №2/2001, стор.14-17.
