Спосіб відновлення кольорорізницевого сигналу при декодуванні у системі секам та пристрій для його здійснення

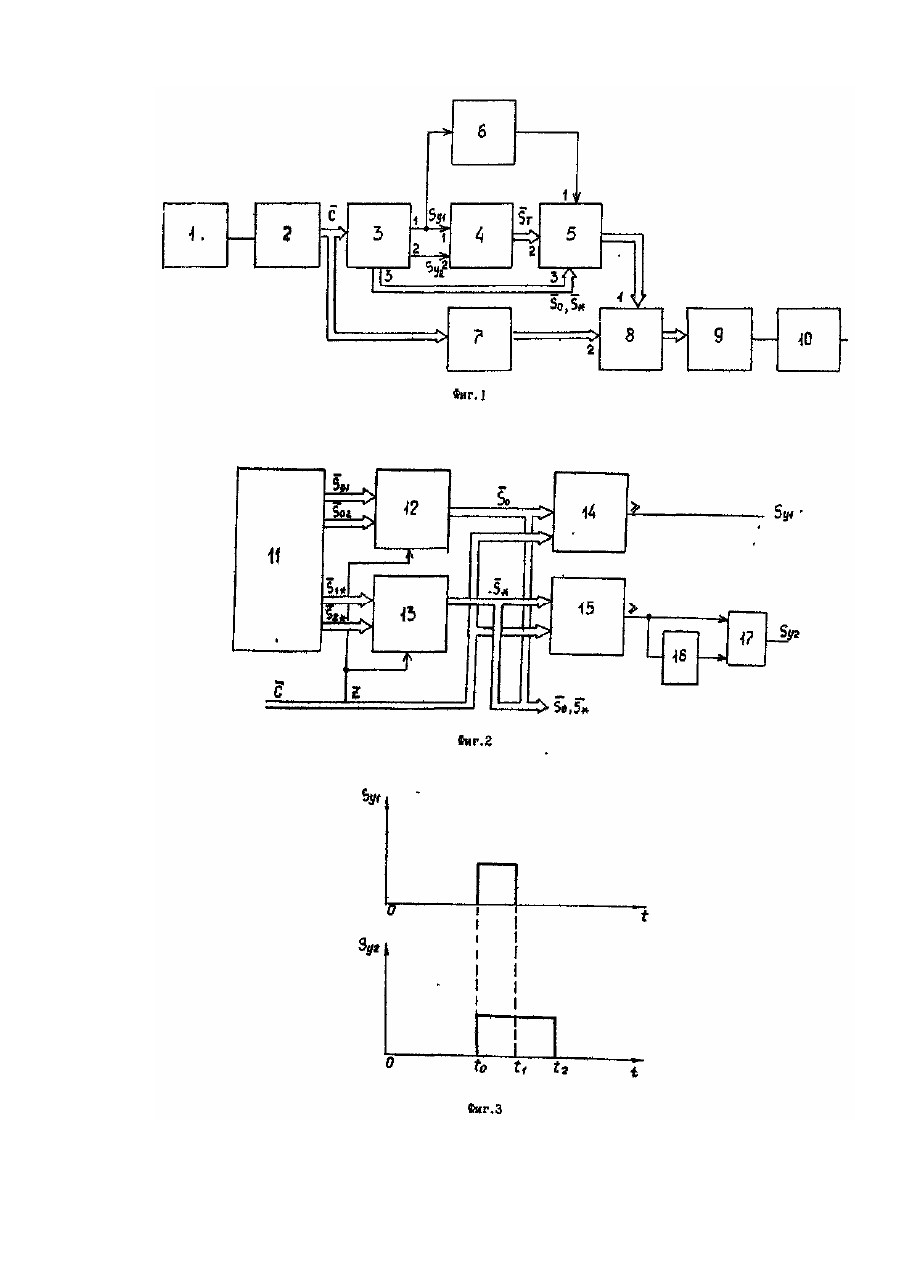

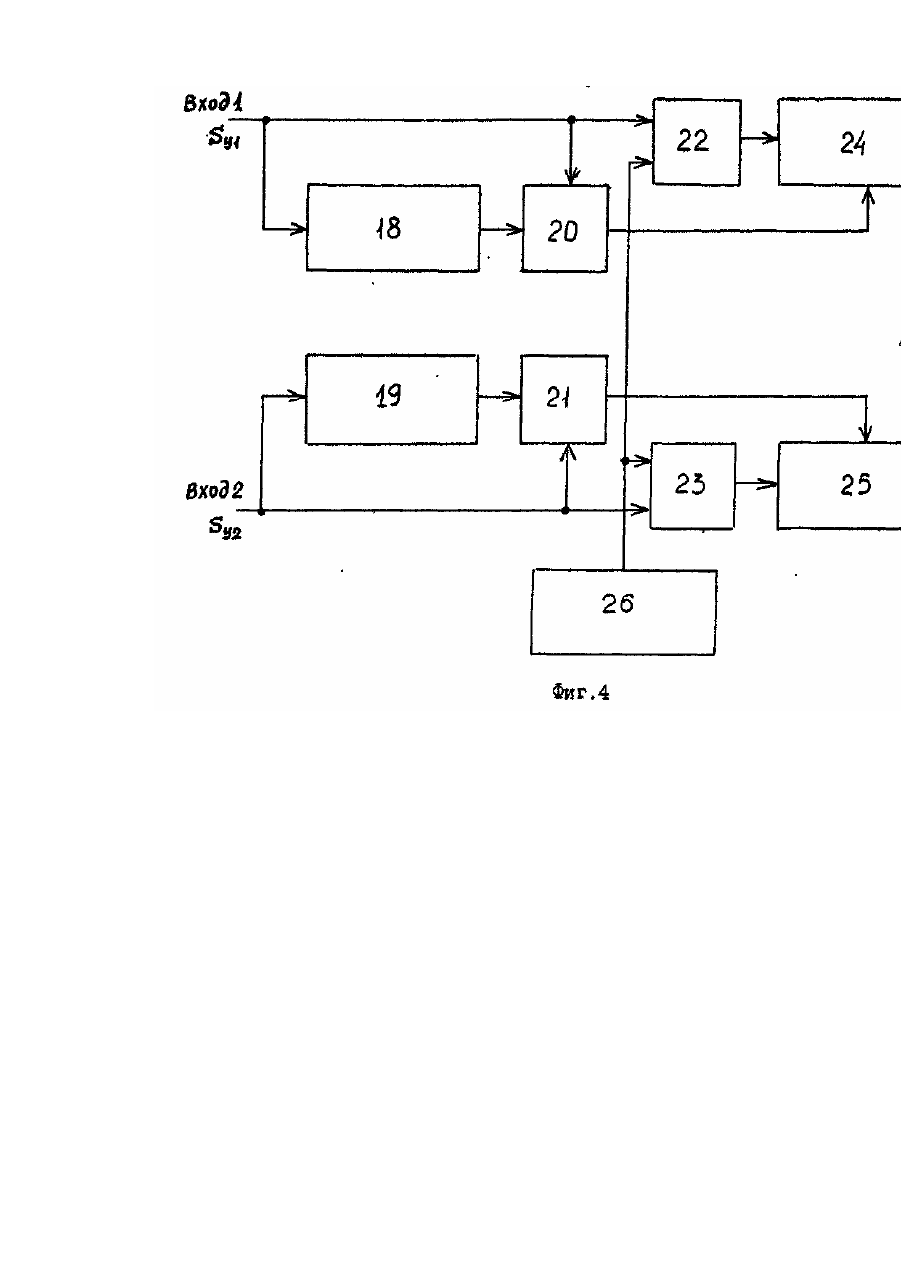

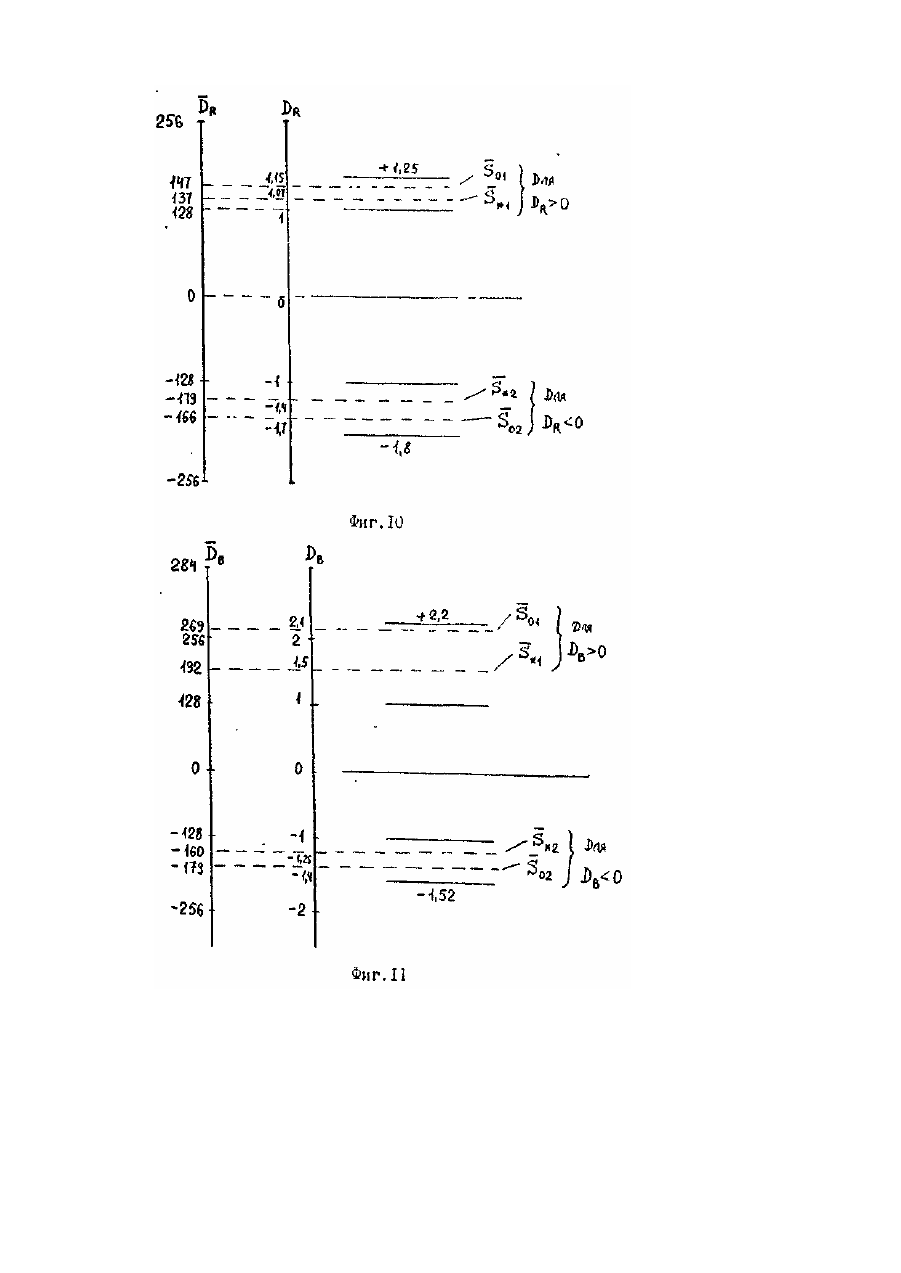

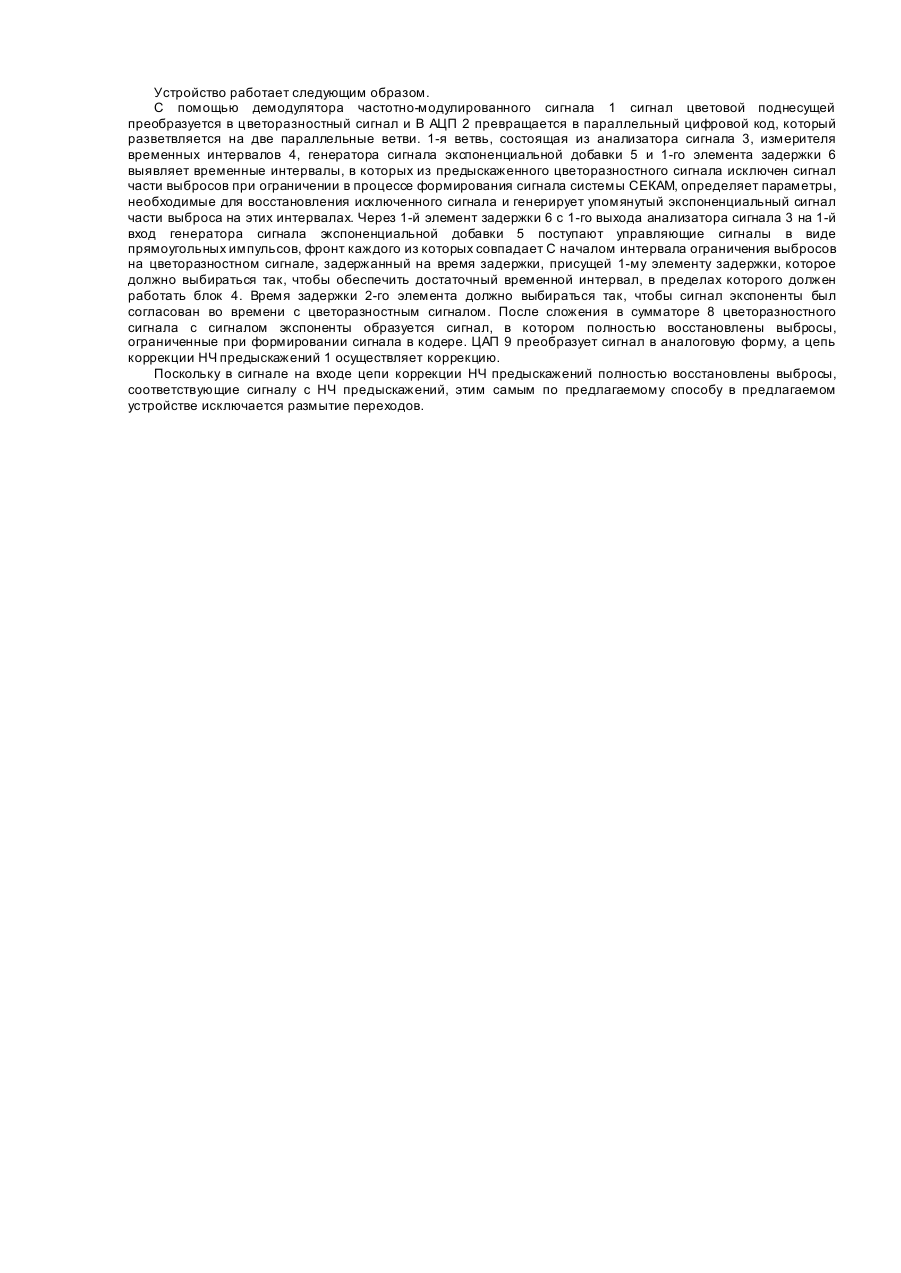

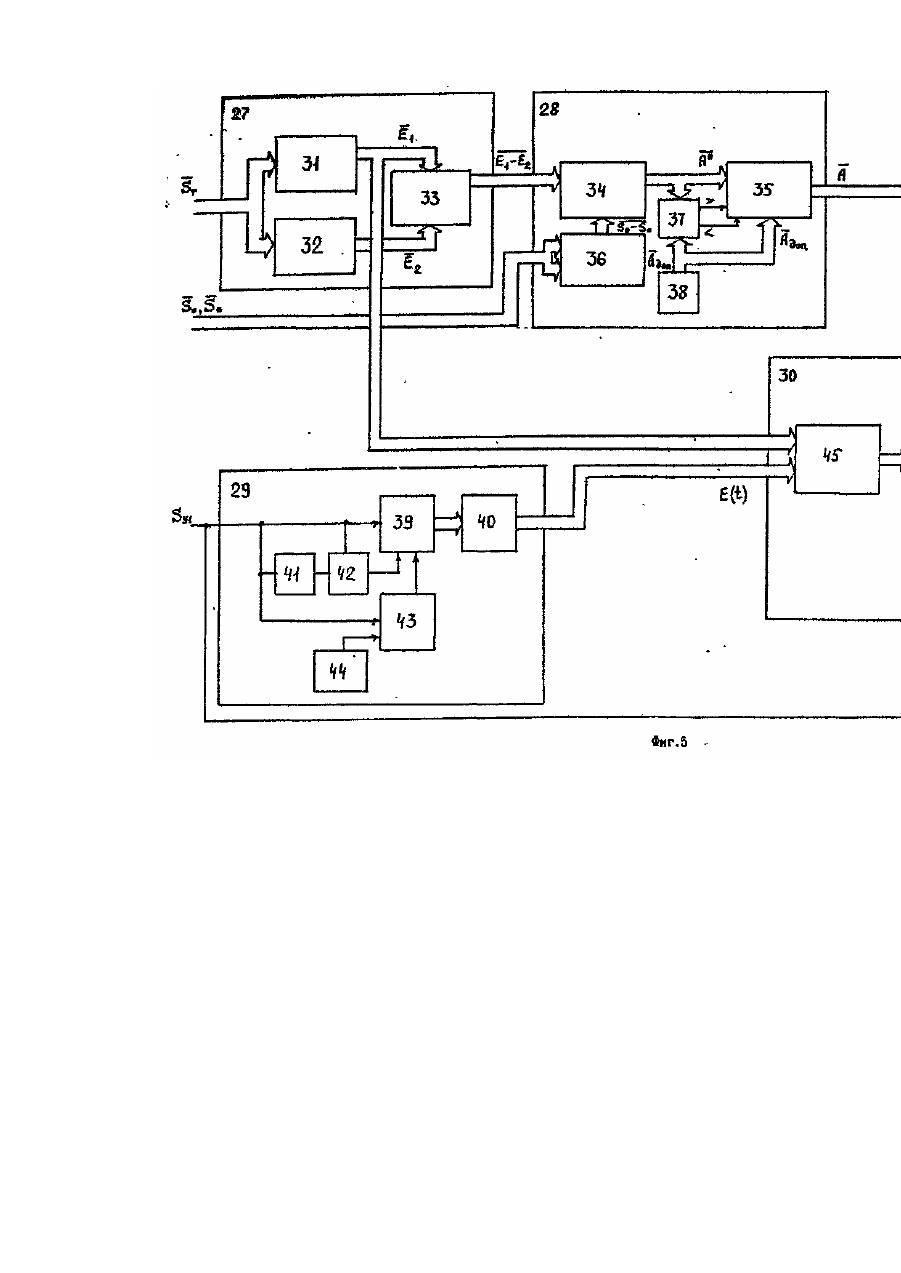

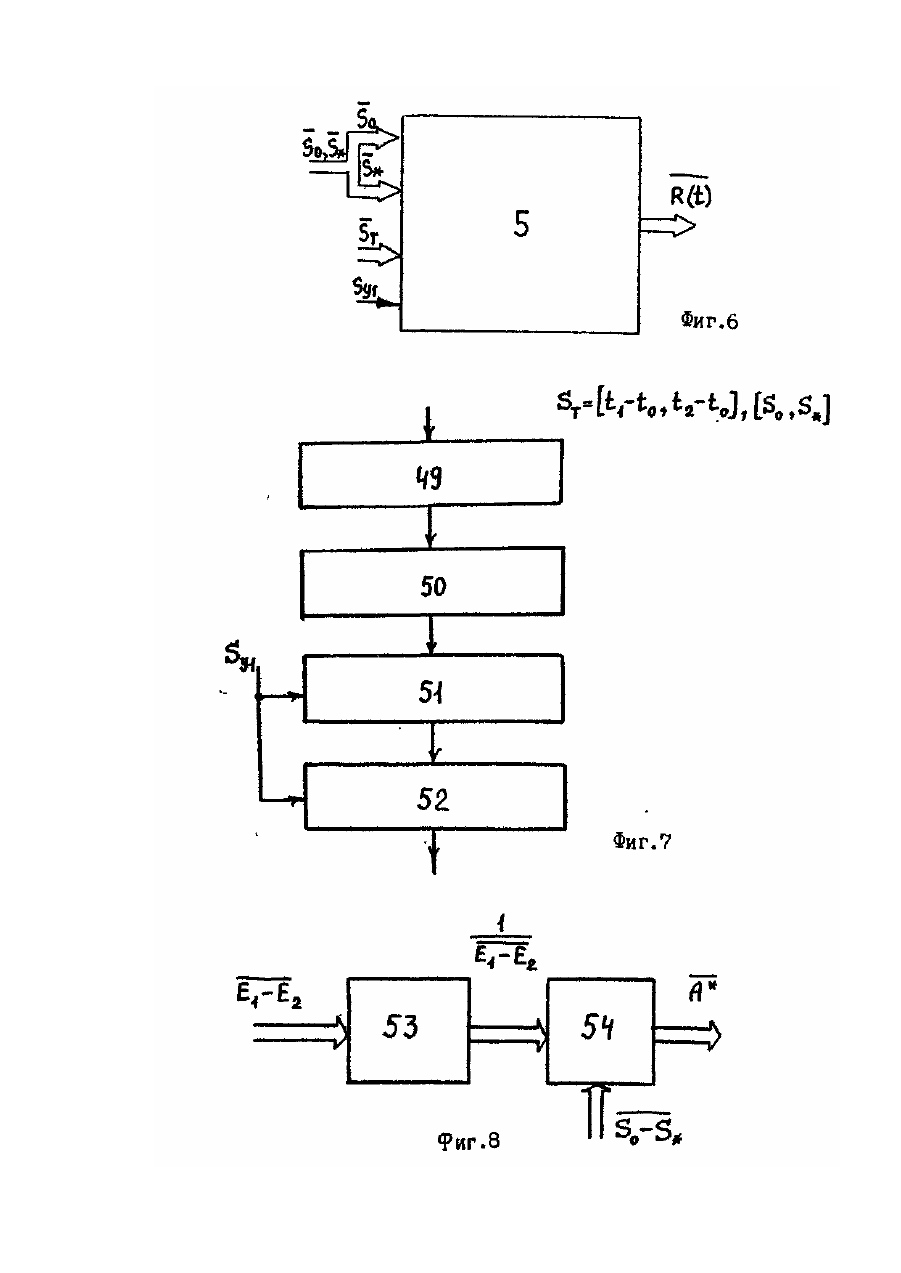

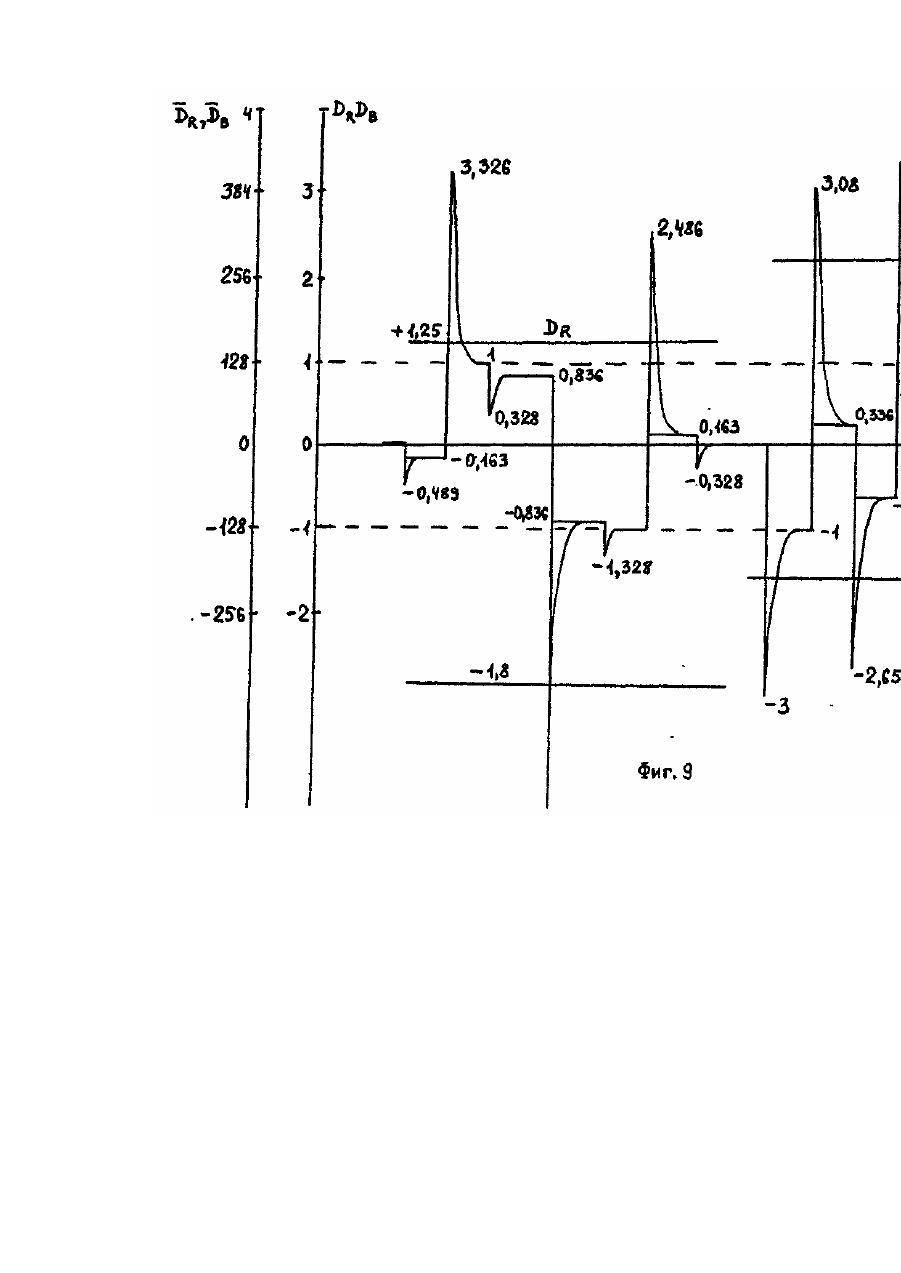

Изобретение относится к телевизионной технике, а именно, к декодерам системы СЕКАМ, и может использоваться в профессиональных декодерах, в видеоконтрольных устройства х, входящи х в аппаратуру телецентров, в измерительной и приемной телевизионной аппаратуре. Известен способ восстановления цветоразностного сигнала в системе СЕКАМ, в соотве тствии с которым из полного цветного телевизионного сигнала выделяют цветовую поднесущую, осуществляют демодуляцию и коррекцию НЧ предыскажений цветоразностного сигнала. Этот способ реализуется в известном устройстве, содержащем последовательно включенные демодулятор частотно-модулированного сигнала и цепь коррекции НЧ предыскажений. Этот способ и реализующее его устройство позволяют восстановить цветоразностный сигнал из цветовой поднесущей в соответствии со стандартом СЕКАМ, но коррекция НЧ предыскажений цветоразностного сигнала, в котором на передающей стороне при формировании исключена часть выбросов при ограничении в кодере системы СЕКАМ, приводит к размытию скачкообразных изменений этого сигнала, что сопровождается снижением цветовой резкости контрастных цветовых переходов. : Таким образом, недостатком способа и устройства является наличие искажений цветоразностного сигнала. Задачей изобретения является уменьшение искажений цветоразностного сигнала. Эта задача решается тем, что по предлагаемому способу после демодуляции и перед коррекцией НЧ предыскажений осуществляют обработку цветоразностного сигнала, состоящую в том, что генерируют зависящие от полярности цветоразностного сигнала сигналы So и S* по абсолютной величине занимающие промежуточное положение между уровнем ограничения выбросов и номинальным амплитудным уровнем сигнала, соответствующим стандарту СЕКАМ, причем генерируют управляющие сигналы Sу1 и Sу2, заполняющие временные интервалы t 0 , t 1 и t 0 , t 2 где t0, t1 соответственно моменты начала и конца превышения цветоразностным сигналом уровня сигнала So, t2 - момент конца превышения цветоразностным сигналом уровня S*; измеряют длительности управляющих сигналов равные и с использованием сигналов So, S*, Δt 1, Δt2 генерируют на интервале экспоненциальной добавки сигнал t - текущее время, t - постоянная времени цепи НЧ предыскажений, Адоп - максимальный допустимый уровень добавки; сигнал экспоненциальной добавки прибавляют к цветоразностному сигналу. Устройство, реализующее этот способ отличается тем, что в него дополнительно вводятся АЦП, ЦАП; анализатор сигнала измеритель временных интервалов, генератор сигнала экспоненциальной добавки, 1-й и 2-й элементы задержки и сумматор, причем к выходу демодулятора частотно-модулированного сигнала подключен АЦП, между выходом АЦП и двумя входами сумматора включены две параллельные ветви, 1-я из которых включает анализатор сигнала и измеритель временных интервалов, генератор сигнала экспоненциальной добавки и 1-й элемент задержки, причем 1-й выход анализатора сигнала соединен с 1-м входом измерителя временных интервалов и через 1-й элемент задержки с 1-м входом генератора сигнала экспоненциальной добавки, второй и третий выходы анализатора сигнала соединены соответственно со 2-м входом измерителя временных интервалов и 3-м входом генератора сигнала экспоненциальной до* бавки, выход измерителя временных интервалов соединен со 2-м входом генератора сигнала экспоненциальной добавки, а вторая ветвь содержит 2-й элемент задержки, выход сумматора соединен со вторым входом цепи коррекции НЧ предыскажений через ЦАП. Структурная схема предлагаемого устройства, реализующего предлагаемый способ, изображена на фиг.1, на которой обозначено: 1 -демодулятор частотно-модулированного сигнала; 2 - аналого-цифровой преобразователь АЦП; 3 - анализатор сигнала; 4.- измеритель временных интервалов; 5 - генератор сигнала экспоненциальной добавки; 6, 7 - 1-й и 2-й элементы задержки соответственно; 8 - сумматор; 9 - цифроаналоговый преобразователь (ЦАП); 10 - цепь коррекции НЧ предыскажений; С - цветоразностный сигнал в цифровом коде; - 1-й и 2-й управляющие сигналы; - цифровой код, объединяющий коды временных интервалов - цифровой код сигнала SО; - цифровой код сигнала S*. Устройство работает следующим образом. С помощью демодулятора частотно-модулированного сигнала 1 сигнал цветовой поднесущей преобразуется в цветоразностный сигнал и В АЦП 2 превращается в параллельный цифровой код, который разветвляется на две параллельные ветви. 1-я ветвь, состоящая из анализатора сигнала 3, измерителя временных интервалов 4, генератора сигнала экспоненциальной добавки 5 и 1-го элемента задержки 6 выявляет временные интервалы, в которых из предыскаженного цветоразностного сигнала исключен сигнал части выбросов при ограничении в процессе формирования сигнала системы СЕКАМ, определяет параметры, необходимые для восстановления исключенного сигнала и генерирует упомянутый экспоненциальный сигнал части выброса на этих интервалах. Через 1-й элемент задержки 6 с 1-го выхода анализатора сигнала 3 на 1-й вход генератора сигнала экспоненциальной добавки 5 поступают управляющие сигналы в виде прямоугольных импульсов, фронт каждого из которых совпадает С началом интервала ограничения выбросов на цветоразностном сигнале, задержанный на время задержки, присущей 1-му элементу задержки, которое должно выбираться так, чтобы обеспечить достаточный временной интервал, в пределах которого должен работать блок 4. Время задержки 2-го элемента должно выбираться так, чтобы сигнал экспоненты был согласован во времени с цветоразностным сигналом. После сложения в сумматоре 8 цветоразностного сигнала с сигналом экспоненты образуется сигнал, в котором полностью восстановлены выбросы, ограниченные при формировании сигнала в кодере. ЦАП 9 преобразует сигнал в аналоговую форму, а цепь коррекции НЧ предыскажений 1 осуществляет коррекцию. Поскольку в сигнале на входе цепи коррекции НЧ предыскажений полностью восстановлены выбросы, соответствующие сигналу с НЧ предыскажений, этим самым по предлагаемому способу в предлагаемом устройстве исключается размытие переходов.
