Формула / Реферат

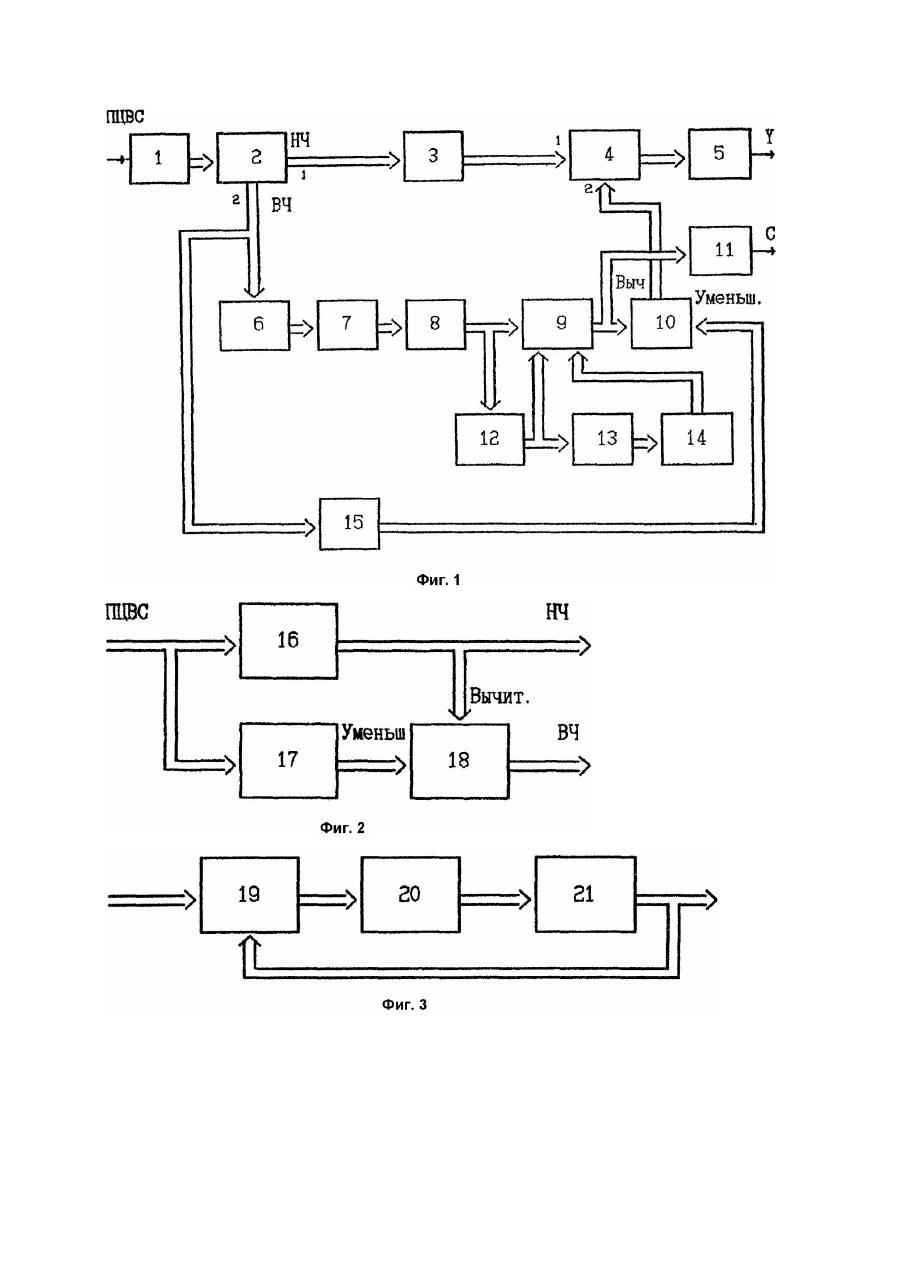

Цифровое устройство разделения сигналов яркости и цветности в декодере системы СЕКАМ, содержащее последовательно соединенные корректор высокочастотных предыскажений (КВЧП), генератор частотно-модулированного (ЧМ) сигнала с фазовой автоподстройкой частоты и блок высокочастотных предыскажений и последовательно соединенные первую линию задержки, вход которой соединен с входом КВПЧ, и блок вычитания, отличающееся тем, что введены последовательно соединенные аналого-цифровой преобразователь, вход которого является входом полного цветового видеосигнала устройства, блок разделения полного цветового видеосигнала (ПЦВС) на низкочастотную (НЧ) и высокочастотную (ВЧ) составляющие, вторая линия задержки, сумматор и первый цифроаналоговый преобразователь (ЦАП), выход которого является выходом сигнала яркости устройства, последовательно соединенные следящий полосовой фильтр, сигнальный вход которого соединен с выходом блока высокочастотных предыскажений, и второй ЦАП, выход которого является выходом сигнала цветности устройства, и последовательно соединенные частотный детектор, вход которого соединен с входом следящего полосового фильтра, блок дифференцирования и нелинейный преобразователь, выход которого соединен с первым управляющим входом следящего полосового фильтра, второй управляющий вход которого соединен с выходом частотного детектора, при этом второй вход блока вычитания соединен с выходом следящего полосового фильтра, а выход соединен с вторым входом сумматора, а второй выход блока разделения ПЦВС на НЧ и ВЧ составляющие соединен с входом КВПЧ.

Текст

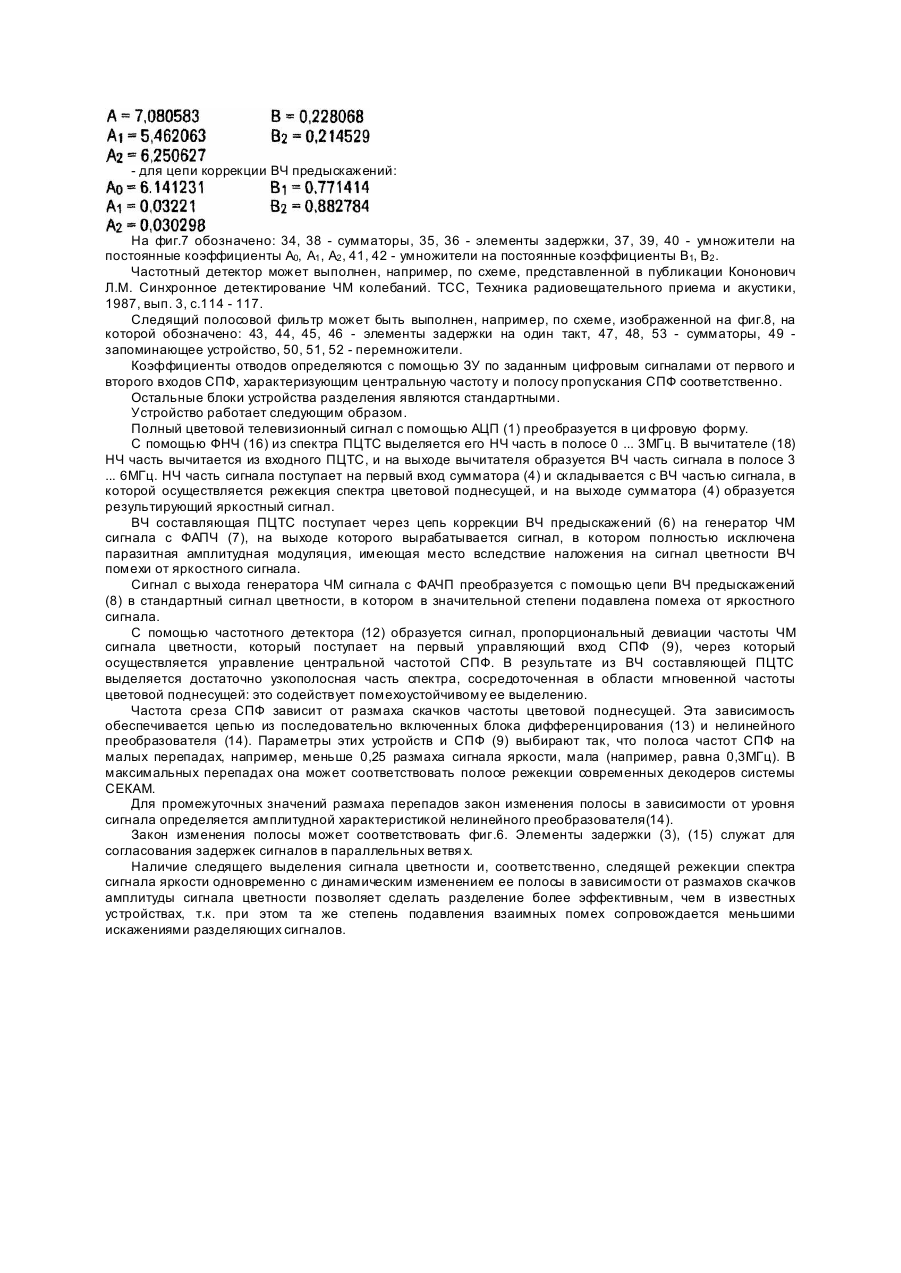

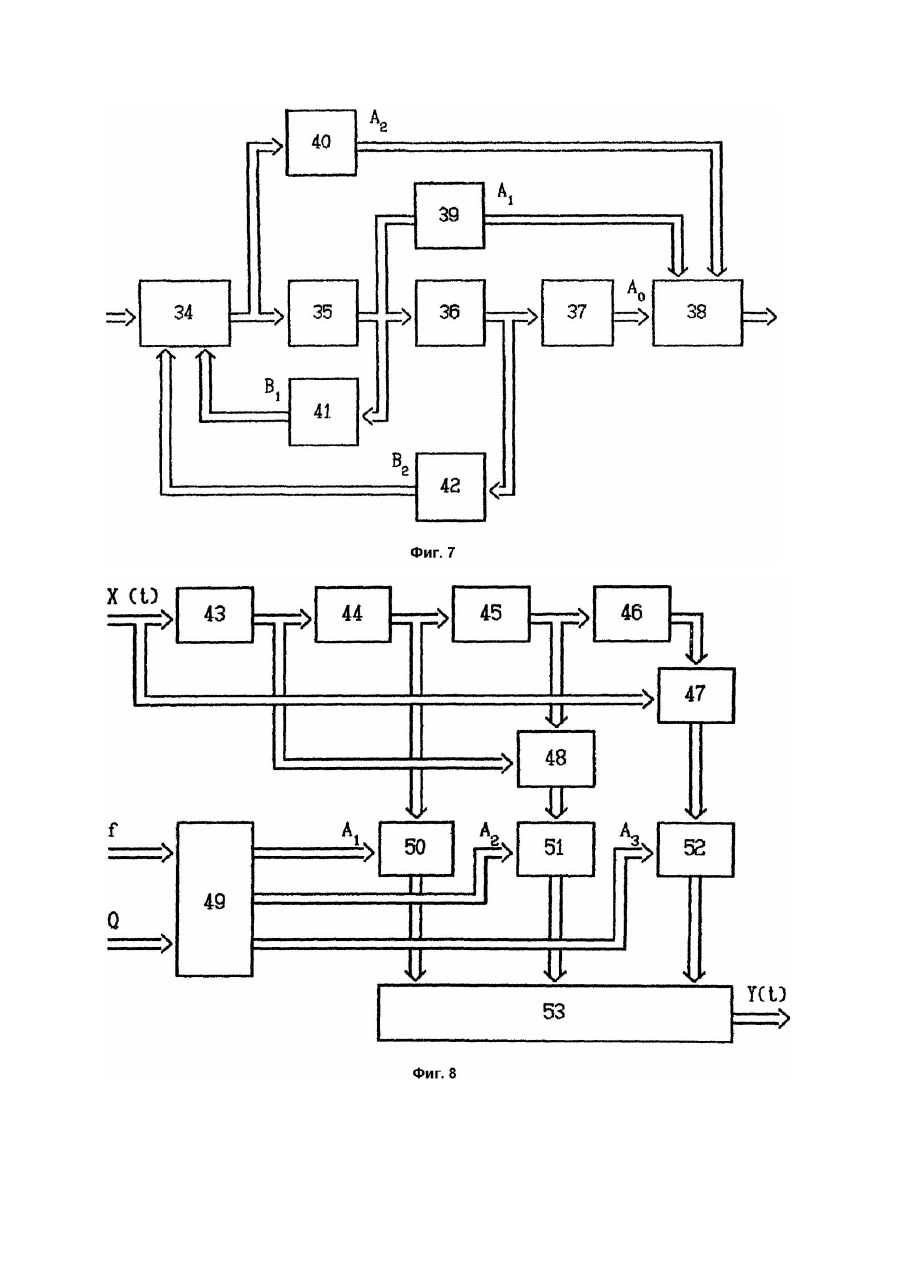

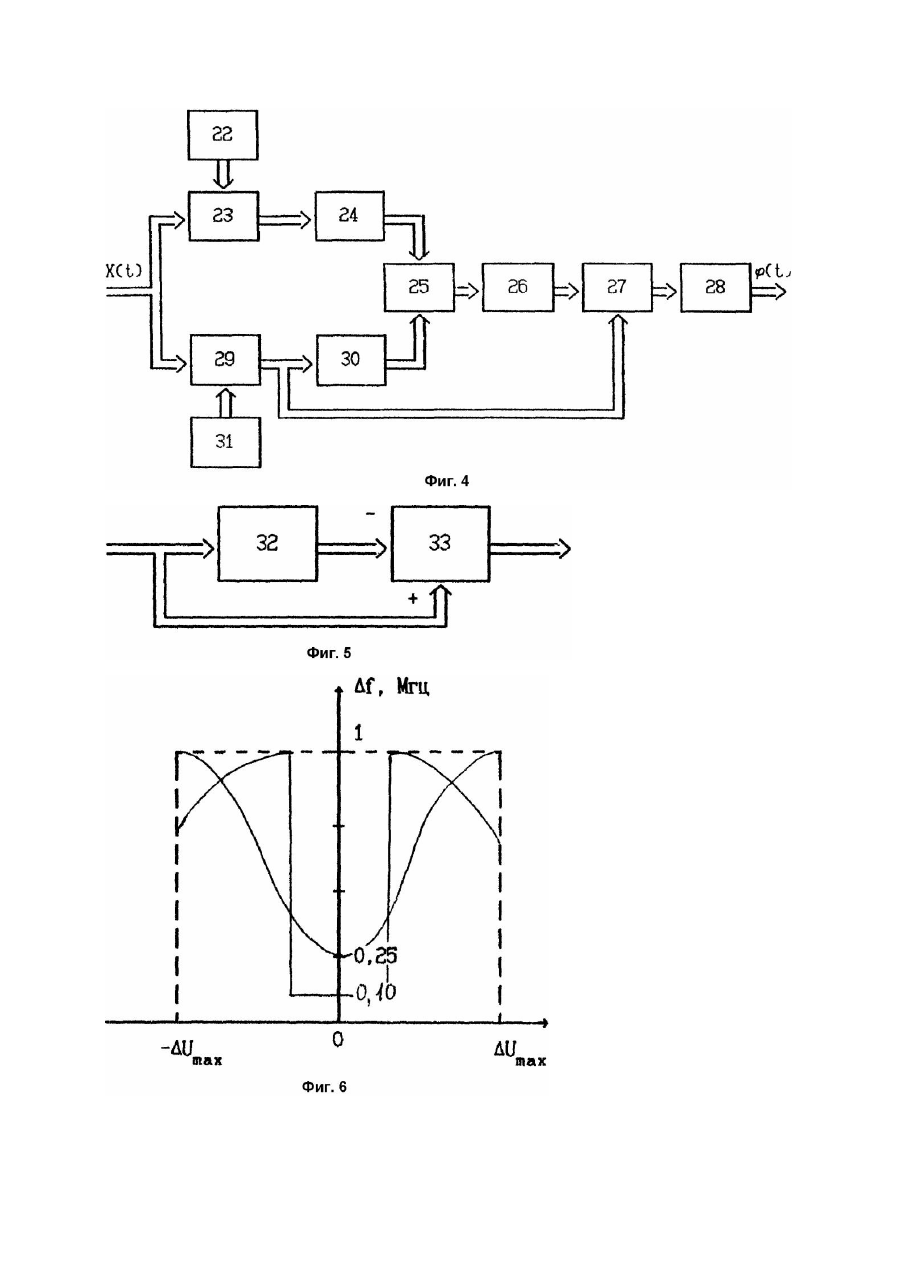

Изобретение относится к области телевидения, в частности, к устройствам разделения сигналов яркости и цветности в декодирующем устройстве системы СЕКАМ, и может использоваться в видеоконтрольных устройствах, аналого-цифровых аппаратно-студийных комплексов телевизионного вещания и в телевизионных ве щательных приемниках. Известно устройство, содержащее первый элемент задержки и вычитатель, а также цепь из последовательно соединенных цепи коррекции ВЧ предыскажений, генератора ЧМ сигнала с ФАПЧ и цепи ВЧ предыскажений, причем выход элемента задержки соединен со входом уменьшаемого вычитателя. Недостатками известного устройства являются наличие искажения яркостного сигнала, возникающие вследствие режекции спектра в области девиации цветовой поднесущей и искажения сигнала цветности за счет наложения на спектр сигнала цветности спектра яркостного сигнала. Задачей изобретения является уменьшение искажений сигналов яркости и цветности. Эта задача достигается тем, что в устройство введены АЦП, первый и второй ЦАП, блок разделения полного цветового телевизионного сигнала (ПЦТС) на НЧ и ВЧ составляющие, сумматор, частотный детектор, следящий полосовой фильтр (СПФ), блок дифференцирования, нелинейный элемент и второй элемент задержки, причем вход блока разделения ПЦТС на НЧ и ВЧ составляющие соединен через АЦП со входом устройства, первый выход блока разделения через второй элемент задержки подключен к первому входу сумматора, выход которого через первый ЦАП соединен с выходом сигнала яркости устройства, второй выход блока разделения ПЦТС на НЧ и ВЧ составляющие соединен со входами цепи коррекции ВЧ предыскажений и первого элемента задержки, выход цепи коррекции ВЧ предыскажений соединен со входами частотного детектора и СПФ, выход частотного детектора соединен с первым управляющим входом СПФ фильтра и через последовательно соединенные блок дифференцирования и нелинейный преобразователь со вторым управляющим входом СПФ, выход СПФ соединен со входом вычитаемого вычитателя и через второй ЦАП подключен к выходу сигнала цветности устройства, выход вычитателя соединен со вторым входом сумматора. Структурная схема предлагаемого устройства изображена на фиг.1, на которой обозначено: 1 аналого-цифровой преобразователь (АЦП), 2 - блок разделения ПЦТС на НЧ и ВЧ составляющие, 3, 15 - 2 - й и 1 - й элементы задержки соответственно, 4 - сумматор, 5, 11 - 1 - й и 2 - й цифроаналоговые преобразователи (ЦАП) соответственно, 6 - цепь коррекции ВЧ предыскажений, 7 - генератор ЧМ сигнала с ФАЧП, 8 - цепь ВЧ предыскажений, 9 - следящий полосовой фильтр, 10 - вычитатель, 12 - частотный детектор, 13 - блок дифференцирования сигнала, 14 - нелинейный преобразователь. Предлагаемое устройство разделения сигналов яркости и цветности в декодирующем устройстве системы СЕКАМ содержит АЦП (1), блок разделения полного цветового телевизионного сигнала на НЧ и ВЧ составляющие (2), первый и второй элементы задержки (15, 3), сумматор (4), первый и второй ЦАП (5, 11), цепь коррекции ВЧ предыскажений (6), генератор ЧМ сигнала с ФАПЧ (7), цепь ВЧ предыскажений (8), следящий полосовой фильтр (9), вычитатель (10), частотный детектор (12), блок дифференцирования (13), нелинейный преобразователь (14). Вход блока разделения ПЦТС на НЧ и ВЧ составляющие (2) соединен через АЦП (1) со входом устройства, первый выход блока разделения через 2 - й элемент задержки (3) подключен к первому входу сумматора (4). Выход сумматора через первый ЦАП (5) соединен с выходом сигнала яркости устройства, второй выход блока разделения ПЦТС на НЧ и ВЧ составляющие соединен с входами цепи коррекции ВЧ предыскажений (6) и первого элемента задержки (15), выход цепи коррекции ВЧ предыскажений через последовательно соединенные генератор ЧМ сигнала с ФАПЧ и цепь соединен со входами частотного детектора (12) и СПФ ВЧ предыскажений (8) (9), выход частотного детектора соединен с первым управляющим входом СПФ и через последовательно соединенные бок дифференцирования (13) и нелинейный преобразователь (14) со 2 - м управляющим входом СПФ, выход СПФ соединен со входам вычитаемого вычитателя и через 2 - й ЦАП (11) подключен к выходу сигнала цветности устройства, вы ход вычи тателя соединен со 2 - м входом сумматора. При цифровой реализации устройства обработка сигнала в нем осуществляется, например, в 8разрядном цифровом коде. Блок разделения ПЦТС на НЧ- и ВЧ-составляющие может быть выполнен, как показано на фиг.2, где: 16 - фильтр нижних частот, 17 - элемент задержки, 18 - вычитатель. Пример реализации генератора ЧМ-сигнала с ФАПЧ приведен на фиг.3, на котором обозначено: 19 фазовый детектор, 20 - фильтр нижних частот, 21 - генератор ЧМ сигнала. Пример реализации фазового детектора (19) приведен на фиг.4, на которой обозначено: 22 - генератор синусоидального сигнала частоты покоя цветовой поднесущей, 23, 27, 29 - перемножители, 24, 30 квадраторы, 25 - сумматор, 26 - блок преобразования сигнала x по закону 1/x например, ППЗУ. 28 - ППЗУ, запрограммированное таблицей значений arcsin, 31 - генератор косинусоидального сигнала частоты покоя цветовой поднесущей, X(t) - ВЧ часть ПЦТС, j(t) - си гнал, характеризующий фаз у сигнала X(t). Генератор ЧМ сигнала (21) может быть выполнен в соответствии с а.с. СССР №1202068, кл. H04N27/12, опубл. 30.12,85. Блок дифференцирования (13) может быть построен по схеме, изображенной на фиг.5, на которой обозначено: 32 - элемент задержки на 1 такт, 33 - вычитатель. Нелинейный преобразователь (14) представляет собой ППЗУ, запрограммированное таблицей значений нелинейной зависимости, как, например, изображенной на фиг.6. Цепь коррекции ВЧ предыскажений (6) и цепь ВЧ предыскажений (8) представляют собой при цифровом исполнении, например, рекурсивные фильтры второго порядка, пример их реализации приведен на фиг.7. Отличаются эти фильтры только коэффициентами, причем для частоты дискретизации F = 13,5МГц значения коэффициентов равны: - для цепи ВЧ предыскажений: - для цепи коррекции ВЧ предыскажений: На фиг.7 обозначено: 34, 38 - сумматоры, 35, 36 - элементы задержки, 37, 39, 40 - умножители на постоянные коэффициенты A0, A1 , A2 , 41, 42 - умножители на постоянные коэффициенты B1, B2 . Частотный детектор может выполнен, например, по схеме, представленной в публикации Кононович Л.М. Синхронное детектирование ЧМ колебаний. ТСС, Техника радиовещательного приема и акустики, 1987, вып. 3, с.114 - 117. Следящий полосовой фильтр может быть выполнен, например, по схеме, изображенной на фиг.8, на которой обозначено: 43, 44, 45, 46 - элементы задержки на один такт, 47, 48, 53 - сумматоры, 49 запоминающее устройство, 50, 51, 52 - перемножители. Коэффициенты отводов определяются с помощью ЗУ по заданным цифровым сигналами от первого и второго входов СПФ, характеризующим центральную частоту и полосу пропускания СПФ соответственно. Остальные блоки устройства разделения являются стандартными. Устройство работает следующим образом. Полный цветовой телевизионный сигнал с помощью АЦП (1) преобразуется в ци фровую форму. С помощью ФНЧ (16) из спектра ПЦТС выделяется его НЧ часть в полосе 0 ... 3МГц. В вычитателе (18) НЧ часть вычитается из входного ПЦТС, и на выходе вычитателя образуется ВЧ часть сигнала в полосе 3 ... 6МГц. НЧ часть сигнала поступает на первый вход сумматора (4) и складывается с ВЧ частью сигнала, в которой осуществляется режекция спектра цветовой поднесущей, и на выходе сумматора (4) образуется результирующий яркостный сигнал. ВЧ составляющая ПЦТС поступает через цепь коррекции ВЧ предыскажений (6) на генератор ЧМ сигнала с ФАПЧ (7), на выходе которого вырабатывается сигнал, в котором полностью исключена паразитная амплитудная модуляция, имеющая место вследствие наложения на сигнал цветности ВЧ помехи от яркостного сигнала. Сигнал с выхода генератора ЧМ сигнала с ФАЧП преобразуется с помощью цепи ВЧ предыскажений (8) в стандартный сигнал цветности, в котором в значительной степени подавлена помеха от яркостного сигнала. С помощью частотного детектора (12) образуется сигнал, пропорциональный девиации частоты ЧМ сигнала цветности, который поступает на первый управляющий вход СПФ (9), через который осуществляется управление центральной частотой СПФ. В результате из ВЧ составляющей ПЦТС выделяется достаточно узкополосная часть спектра, сосредоточенная в области мгновенной частоты цветовой поднесущей: это содействует помехоустойчивому ее выделению. Частота среза СПФ зависит от размаха скачков частоты цветовой поднесущей. Эта зависимость обеспечивается цепью из последовательно включенных блока дифференцирования (13) и нелинейного преобразователя (14). Параметры этих устройств и СПФ (9) выбирают так, что полоса частот СПФ на малых перепадах, например, меньше 0,25 размаха сигнала яркости, мала (например, равна 0,3МГц). В максимальных перепадах она может соответствовать полосе режекции современных декодеров системы СЕКАМ. Для промежуточных значений размаха перепадов закон изменения полосы в зависимости от уровня сигнала определяется амплитудной характеристикой нелинейного преобразователя(14). Закон изменения полосы может соответствовать фиг.6. Элементы задержки (3), (15) служат для согласования задержек сигналов в параллельных ветвя х. Наличие следящего выделения сигнала цветности и, соответственно, следящей режекции спектра сигнала яркости одновременно с динамическим изменением ее полосы в зависимости от размахов скачков амплитуды сигнала цветности позволяет сделать разделение более эффективным, чем в известных устройствах, т.к. при этом та же степень подавления взаимных помех сопровождается меньшими искажениями разделяющих сигналов.

Дивитися

Додаткова інформація

Назва патенту англійською

Digital device for brightness and chromaticity signal splitting in secam system decoding circuit

Автори англійською

Basii Valerii Tymofiiovych, Hofaizen Oleh Viktorovych, Dyrda Oleksii Viktorovych, Didych Yurii Romanovych, Kriukova Tetiana Dmytrivna, Matveiev Oleksandr Oleksandrovych, Medviedev Yurii Andriiovych, Solop Mykola Opanasovych, Stashkiv Yurii Volodymyrovych

Назва патенту російською

Цифровое устройство разделения сигналов яркости и цветности в декодере системе секам

Автори російською

Бабич Владимир Васильевич, Гофайзен Олег Викторович, Дирда Алексей Викторович, Дидыч Юрий Романович, Крюкова Татьяна Дмитриевна, Матвеев Александр Александрович, Медведев Юрий Андреевич, Солоп Николай Афанасьевич, Сташков Юрий Владимирович

МПК / Мітки

МПК: H04N 11/06, H04N 9/78

Мітки: яскравості, системі, цифровий, сигналів, секам, декодері, пристрій, розділення, кольоровості
