Приймальний пристрій охоронної сигналізації

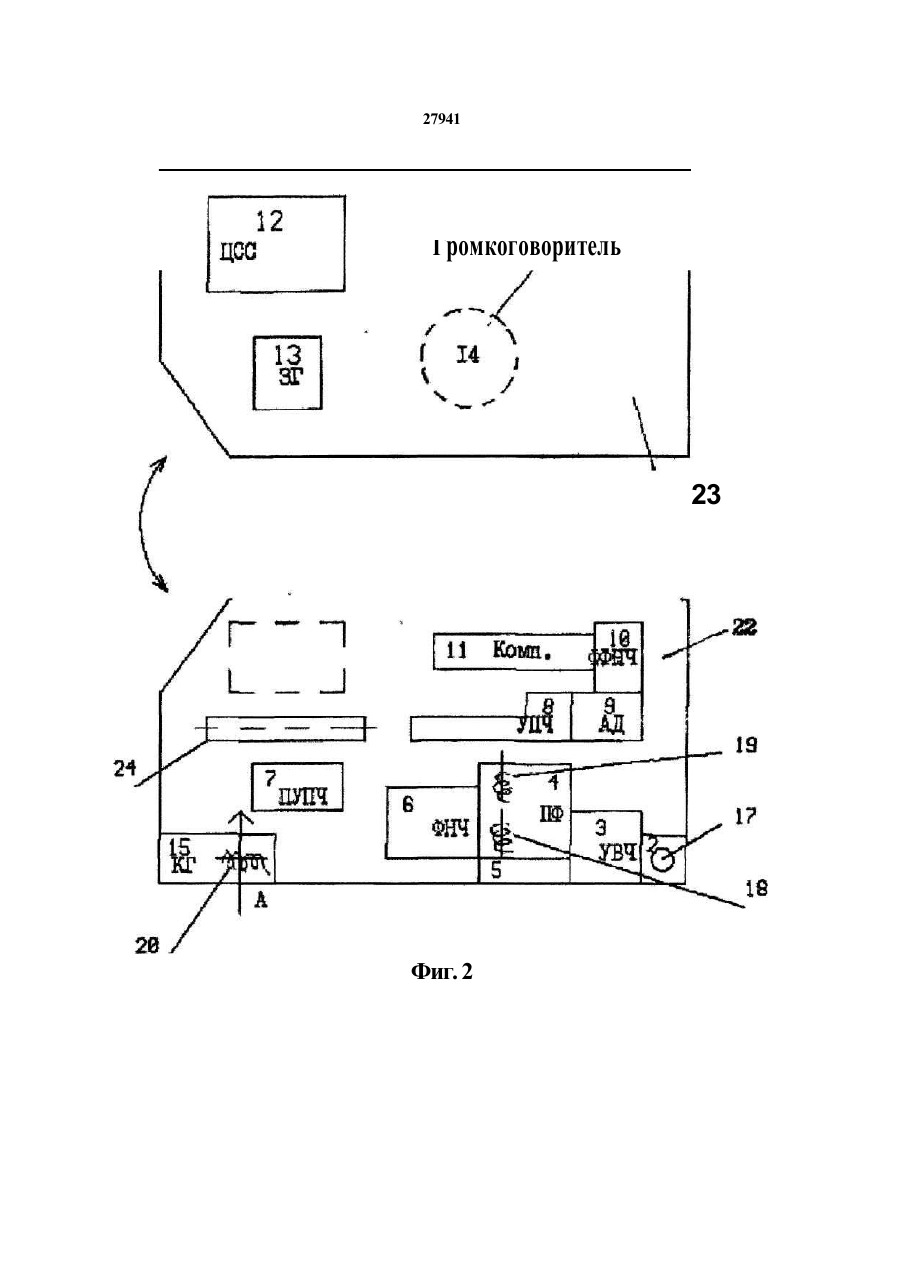

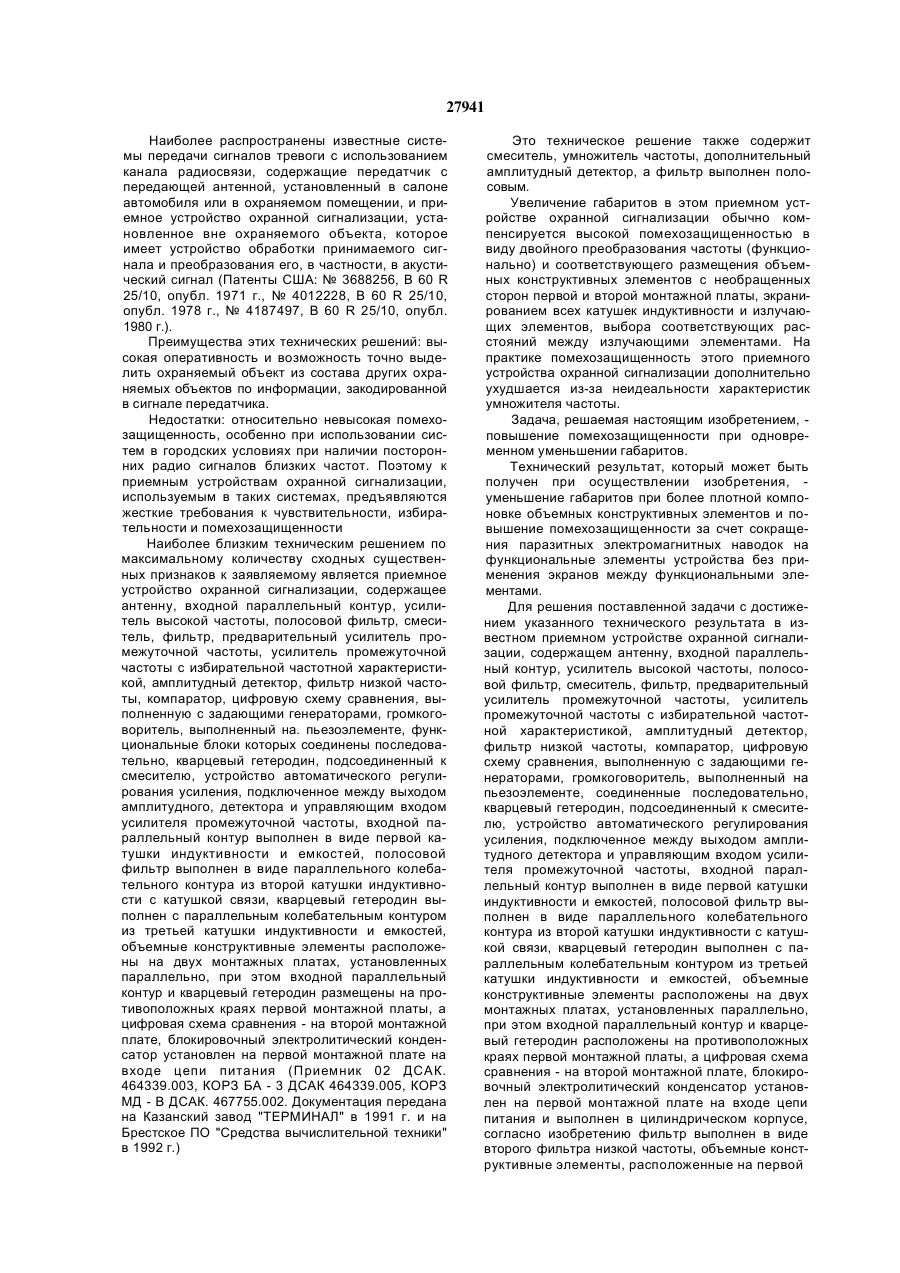

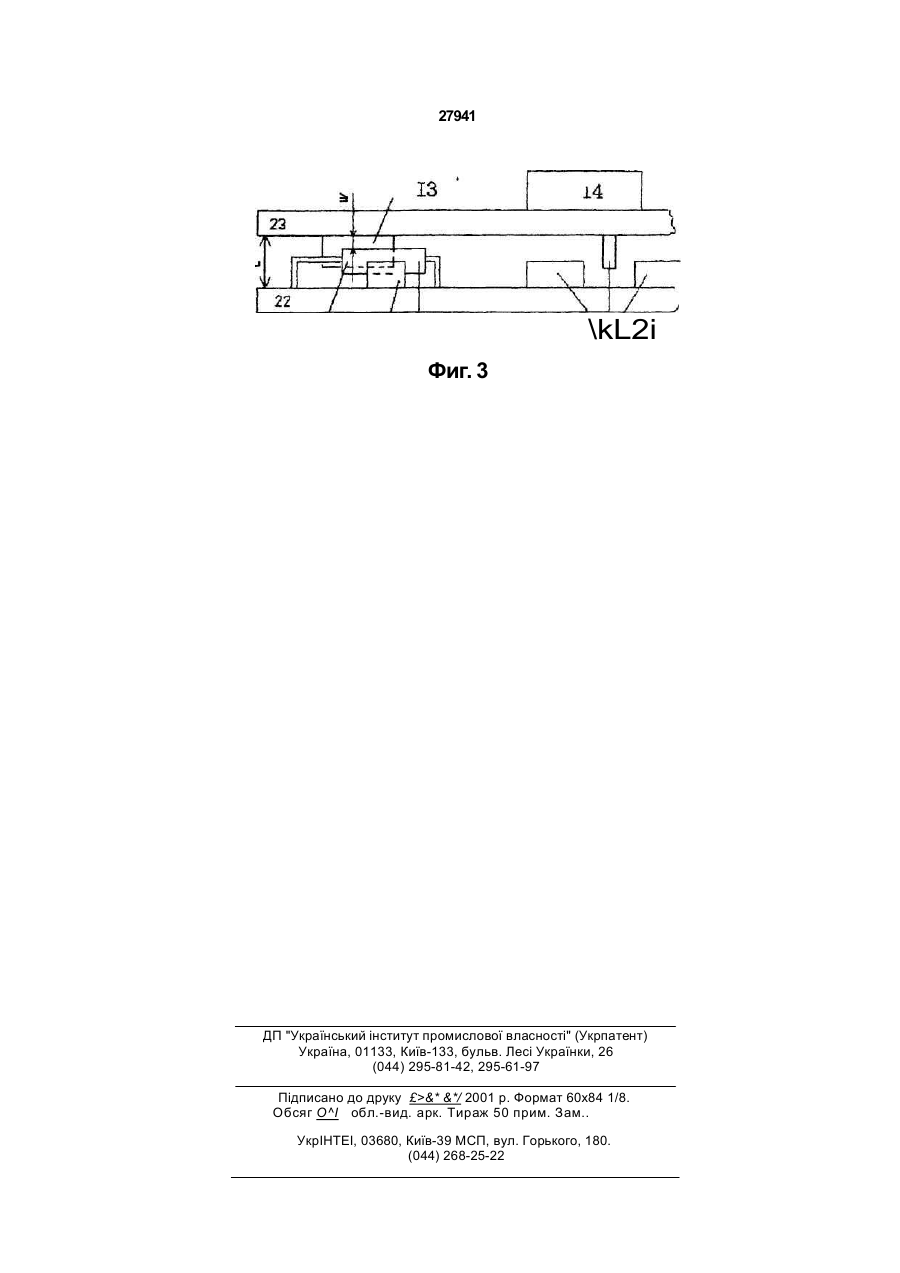

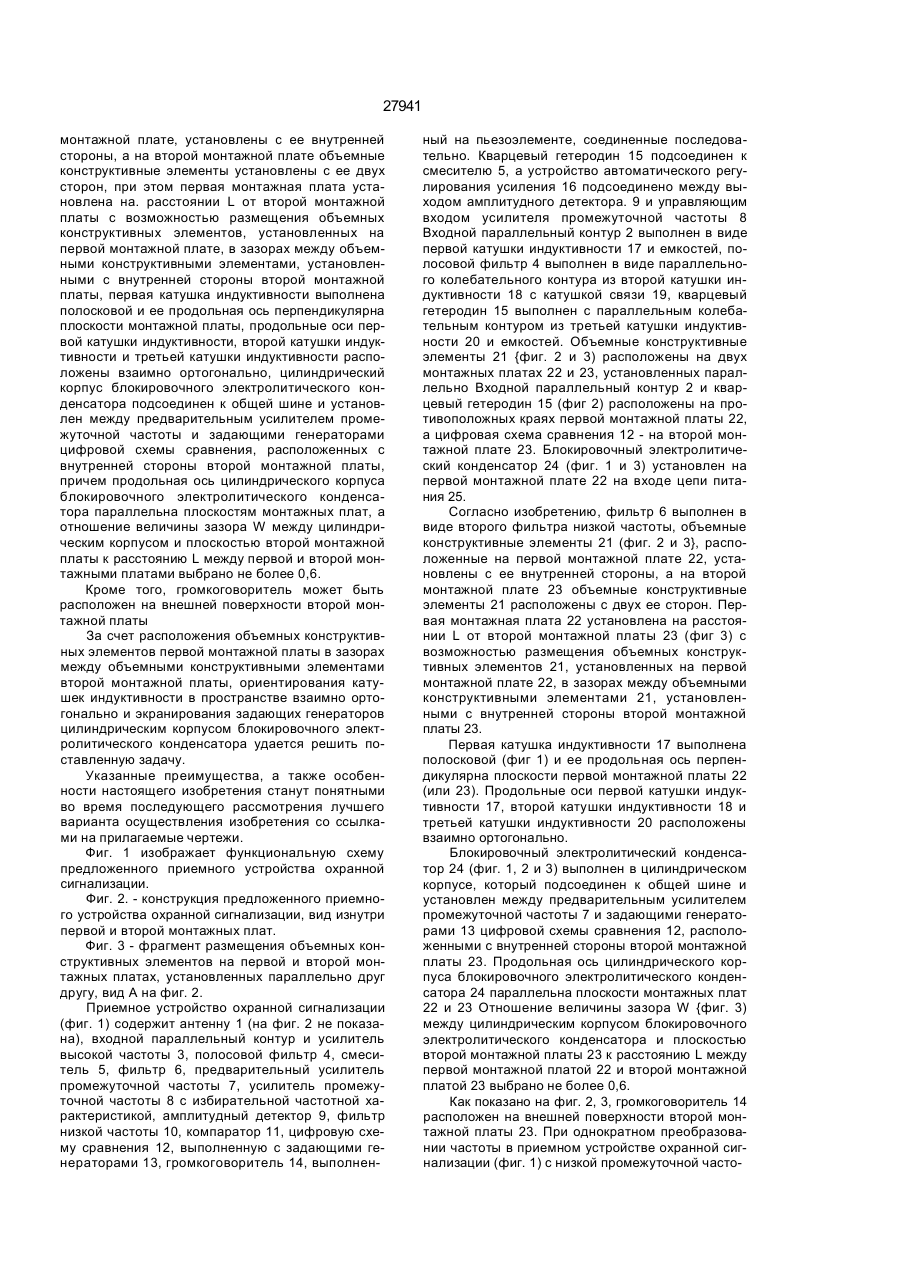

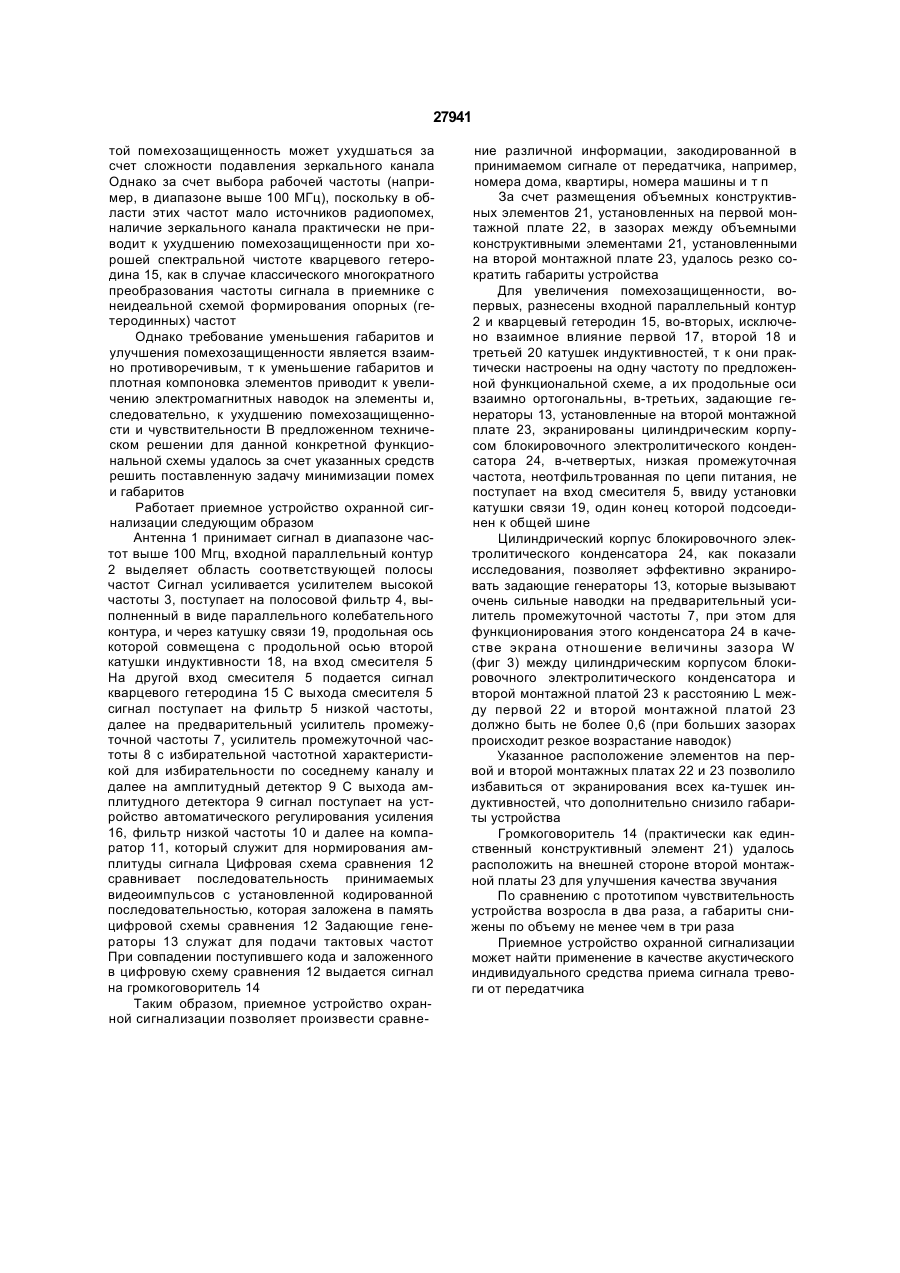

1. Приемное устройство охранной сигнализа ции, содержащее антенну, входной параллельный контур, усилитель высокой частоты, полосовой фильтр, смеситель, фильтр, предварительный усилитель промежуточной частоты, усилитель промежуточной частоты с избирательной частот ной характеристикой, амплитудный детектор, фильтр низкой частоты, компаратор, цифровую схему сравнения, выполненную с задающими ге нераторами, громкоговоритель, выполненный на пьезоэлементе, соединенные последовательно, кварцевый гетеродин, подсоединенный к смесите лю, устройство автоматического регулирования усиления, подсоединенное между выходом ам плитудного детектора и управляющим входом усилителя промежуточной частоты, входной па раллельный контур выполнен в виде первой ка тушки индуктивности и емкостей, полосовой фильтр выполнен в виде параллельного колеба тельного контура из второй катушки индуктивно сти с катушкой связи, кварцевый гетеродин вы полнен с параллельным колебательным контуром из третьей катушки индуктивности и емкостей, объемные конструктивные элементы расположе ны на двух монтажных платах, установленных параллельно, при этом входной параллельный контур и кварцевый гетеродин расположены на Изобретение относится к акустическим индивидуальным вызывным устройствам с электромагнитной передачей, преимущественно к приемным устройствам охранной сигнализации, напри противоположных краях первой монтажной платы, а цифровая схема сравнения - на второй монтажной плате, блокировочный электролитический конденсатор установлен на первой монтажной плате на входе цепи питания и выполнен в цилиндрическом корпусе, отличающееся тем, что фильтр выполнен в виде второго фильтра низкой частоты, объемные конструктивные элементы, расположенные на первой монтажной плате, установлены с ее внутренней стороны, а на второй монтажной плате объемные конструктивные элементы установлены с двух ее сторон, при этом первая монтажная плата установлена на расстоянии L от второй монтажной платы с возможностью размещения объемных конструктивных элементов, установленных на первой монтажной плате, в зазорах между объемными конструктивными элементами, установленными с внутренней стороны второй монтажной платы, первая катушка индуктивности выполнена полосковой и ее продольная ось перпендикулярна плоскости монтажной платы, продольные оси первой катушки индуктивности, второй катушки индуктивности и третьей катушки индуктивности расположены взаимно ортогонально, цилиндрический корпус блокировочного электролитического конденсатора подсоединен к общей шине и установлен между предварительным усилителем промежуточной частоты и задающими генераторами цифровой схемы сравнения, расположенными с внутренней стороны второй монтажной платы, причем продольная ось цилиндрического корпуса блокировочного электролитического конденсатора параллельна плоскостям монтажных плат, а отношение величины зазора W между цилиндрическим корпусом и плоскостью второй монтажной платы к расстоянию L между первой и второй монтажными платами выбрано не более 0,6. 2. Приемное устройство охранной сигнализации по п. 1, отличающееся тем, что громкоговоритель расположен на внешней поверхности второй монтажной платы. мер, для установления факта несанкционированного проникновения в помещение или в салон автомобиля. см О 27941 Наиболее распространены известные системы передачи сигналов тревоги с использованием канала радиосвязи, содержащие передатчик с передающей антенной, установленный в салоне автомобиля или в охраняемом помещении, и приемное устройство охранной сигнализации, установленное вне охраняемого объекта, которое имеет устройство обработки принимаемого сигнала и преобразования его, в частности, в акустический сигнал (Патенты США: № 3688256, В 60 R 25/10, опубл. 1971 г., № 4012228, В 60 R 25/10, опубл. 1978 г., № 4187497, В 60 R 25/10, опубл. 1980 г.). Преимущества этих технических решений: высокая оперативность и возможность точно выделить охраняемый объект из состава других охраняемых объектов по информации, закодированной в сигнале передатчика. Недостатки: относительно невысокая помехозащищенность, особенно при использовании систем в городских условиях при наличии посторонних радио сигналов близких частот. Поэтому к приемным устройствам охранной сигнализации, используемым в таких системах, предъявляются жесткие требования к чувствительности, избирательности и помехозащищенности Наиболее близким техническим решением по максимальному количеству сходных существенных признаков к заявляемому является приемное устройство охранной сигнализации, содержащее антенну, входной параллельный контур, усилитель высокой частоты, полосовой фильтр, смеситель, фильтр, предварительный усилитель промежуточной частоты, усилитель промежуточной частоты с избирательной частотной характеристикой, амплитудный детектор, фильтр низкой частоты, компаратор, цифровую схему сравнения, выполненную с задающими генераторами, громкоговоритель, выполненный на. пьезоэлементе, функциональные блоки которых соединены последовательно, кварцевый гетеродин, подсоединенный к смесителю, устройство автоматического регулирования усиления, подключенное между выходом амплитудного, детектора и управляющим входом усилителя промежуточной частоты, входной параллельный контур выполнен в виде первой катушки индуктивности и емкостей, полосовой фильтр выполнен в виде параллельного колебательного контура из второй катушки индуктивности с катушкой связи, кварцевый гетеродин выполнен с параллельным колебательным контуром из третьей катушки индуктивности и емкостей, объемные конструктивные элементы расположены на двух монтажных платах, установленных параллельно, при этом входной параллельный контур и кварцевый гетеродин размещены на противоположных краях первой монтажной платы, а цифровая схема сравнения - на второй монтажной плате, блокировочный электролитический конденсатор установлен на первой монтажной плате на входе цепи питания (Приемник 02 ДСАК. 464339.003, КОРЗ БА - 3 ДСАК 464339.005, КОРЗ МД - В ДСАК. 467755.002. Документация передана на Казанский завод "ТЕРМИНАЛ" в 1991 г. и на Брестское ПО "Средства вычислительной техники" в 1992 г.) Это техническое решение также содержит смеситель, умножитель частоты, дополнительный амплитудный детектор, а фильтр выполнен полосовым. Увеличение габаритов в этом приемном устройстве охранной сигнализации обычно компенсируется высокой помехозащищенностью в виду двойного преобразования частоты (функционально) и соответствующего размещения объемных конструктивных элементов с необращенных сторон первой и второй монтажной платы, экранированием всех катушек индуктивности и излучающих элементов, выбора соответствующих расстояний между излучающими элементами. На практике помехозащищенность этого приемного устройства охранной сигнализации дополнительно ухудшается из-за неидеальности характеристик умножителя частоты. Задача, решаемая настоящим изобретением, повышение помехозащищенности при одновременном уменьшении габаритов. Технический результат, который может быть получен при осуществлении изобретения, уменьшение габаритов при более плотной компоновке объемных конструктивных элементов и повышение помехозащищенности за счет сокращения паразитных электромагнитных наводок на функциональные элементы устройства без применения экранов между функциональными элементами. Для решения поставленной задачи с достижением указанного технического результата в известном приемном устройстве охранной сигнализации, содержащем антенну, входной параллельный контур, усилитель высокой частоты, полосовой фильтр, смеситель, фильтр, предварительный усилитель промежуточной частоты, усилитель промежуточной частоты с избирательной частотной характеристикой, амплитудный детектор, фильтр низкой частоты, компаратор, цифровую схему сравнения, выполненную с задающими генераторами, громкоговоритель, выполненный на пьезоэлементе, соединенные последовательно, кварцевый гетеродин, подсоединенный к смесителю, устройство автоматического регулирования усиления, подключенное между выходом амплитудного детектора и управляющим входом усилителя промежуточной частоты, входной параллельный контур выполнен в виде первой катушки индуктивности и емкостей, полосовой фильтр выполнен в виде параллельного колебательного контура из второй катушки индуктивности с катушкой связи, кварцевый гетеродин выполнен с параллельным колебательным контуром из третьей катушки индуктивности и емкостей, объемные конструктивные элементы расположены на двух монтажных платах, установленных параллельно, при этом входной параллельный контур и кварцевый гетеродин расположены на противоположных краях первой монтажной платы, а цифровая схема сравнения - на второй монтажной плате, блокировочный электролитический конденсатор установлен на первой монтажной плате на входе цепи питания и выполнен в цилиндрическом корпусе, согласно изобретению фильтр выполнен в виде второго фильтра низкой частоты, объемные конструктивные элементы, расположенные на первой 27941 монтажной плате, установлены с ее внутренней стороны, а на второй монтажной плате объемные конструктивные элементы установлены с ее двух сторон, при этом первая монтажная плата установлена на. расстоянии L от второй монтажной платы с возможностью размещения объемных конструктивных элементов, установленных на первой монтажной плате, в зазорах между объемными конструктивными элементами, установленными с внутренней стороны второй монтажной платы, первая катушка индуктивности выполнена полосковой и ее продольная ось перпендикулярна плоскости монтажной платы, продольные оси первой катушки индуктивности, второй катушки индуктивности и третьей катушки индуктивности расположены взаимно ортогонально, цилиндрический корпус блокировочного электролитического конденсатора подсоединен к общей шине и установлен между предварительным усилителем промежуточной частоты и задающими генераторами цифровой схемы сравнения, расположенных с внутренней стороны второй монтажной платы, причем продольная ось цилиндрического корпуса блокировочного электролитического конденсатора параллельна плоскостям монтажных плат, а отношение величины зазора W между цилиндрическим корпусом и плоскостью второй монтажной платы к расстоянию L между первой и второй монтажными платами выбрано не более 0,6. Кроме того, громкоговоритель может быть расположен на внешней поверхности второй монтажной платы За счет расположения объемных конструктивных элементов первой монтажной платы в зазорах между объемными конструктивными элементами второй монтажной платы, ориентирования катушек индуктивности в пространстве взаимно ортогонально и экранирования задающих генераторов цилиндрическим корпусом блокировочного электролитического конденсатора удается решить поставленную задачу. Указанные преимущества, а также особенности настоящего изобретения станут понятными во время последующего рассмотрения лучшего варианта осуществления изобретения со ссылками на прилагаемые чертежи. Фиг. 1 изображает функциональную схему предложенного приемного устройства охранной сигнализации. Фиг. 2. - конструкция предложенного приемного устройства охранной сигнализации, вид изнутри первой и второй монтажных плат. Фиг. 3 - фрагмент размещения объемных конструктивных элементов на первой и второй монтажных платах, установленных параллельно друг другу, вид А на фиг. 2. Приемное устройство охранной сигнализации (фиг. 1) содержит антенну 1 (на фиг. 2 не показана), входной параллельный контур и усилитель высокой частоты 3, полосовой фильтр 4, смеситель 5, фильтр 6, предварительный усилитель промежуточной частоты 7, усилитель промежуточной частоты 8 с избирательной частотной характеристикой, амплитудный детектор 9, фильтр низкой частоты 10, компаратор 11, цифровую схему сравнения 12, выполненную с задающими генераторами 13, громкоговоритель 14, выполнен ный на пьезоэлементе, соединенные последовательно. Кварцевый гетеродин 15 подсоединен к смесителю 5, а устройство автоматического регулирования усиления 16 подсоединено между выходом амплитудного детектора. 9 и управляющим входом усилителя промежуточной частоты 8 Входной параллельный контур 2 выполнен в виде первой катушки индуктивности 17 и емкостей, полосовой фильтр 4 выполнен в виде параллельного колебательного контура из второй катушки индуктивности 18 с катушкой связи 19, кварцевый гетеродин 15 выполнен с параллельным колебательным контуром из третьей катушки индуктивности 20 и емкостей. Объемные конструктивные элементы 21 {фиг. 2 и 3) расположены на двух монтажных платах 22 и 23, установленных параллельно Входной параллельный контур 2 и кварцевый гетеродин 15 (фиг 2) расположены на противоположных краях первой монтажной платы 22, а цифровая схема сравнения 12 - на второй монтажной плате 23. Блокировочный электролитический конденсатор 24 (фиг. 1 и 3) установлен на первой монтажной плате 22 на входе цепи питания 25. Согласно изобретению, фильтр 6 выполнен в виде второго фильтра низкой частоты, объемные конструктивные элементы 21 (фиг. 2 и 3}, расположенные на первой монтажной плате 22, установлены с ее внутренней стороны, а на второй монтажной плате 23 объемные конструктивные элементы 21 расположены с двух ее сторон. Первая монтажная плата 22 установлена на расстоянии L от второй монтажной платы 23 (фиг 3) с возможностью размещения объемных конструктивных элементов 21, установленных на первой монтажной плате 22, в зазорах между объемными конструктивными элементами 21, установленными с внутренней стороны второй монтажной платы 23. Первая катушка индуктивности 17 выполнена полосковой (фиг 1) и ее продольная ось перпендикулярна плоскости первой монтажной платы 22 (или 23). Продольные оси первой катушки индуктивности 17, второй катушки индуктивности 18 и третьей катушки индуктивности 20 расположены взаимно ортогонально. Блокировочный электролитический конденсатор 24 (фиг. 1, 2 и 3) выполнен в цилиндрическом корпусе, который подсоединен к общей шине и установлен между предварительным усилителем промежуточной частоты 7 и задающими генераторами 13 цифровой схемы сравнения 12, расположенными с внутренней стороны второй монтажной платы 23. Продольная ось цилиндрического корпуса блокировочного электролитического конденсатора 24 параллельна плоскости монтажных плат 22 и 23 Отношение величины зазора W {фиг. 3) между цилиндрическим корпусом блокировочного электролитического конденсатора и плоскостью второй монтажной платы 23 к расстоянию L между первой монтажной платой 22 и второй монтажной платой 23 выбрано не более 0,6. Как показано на фиг. 2, 3, громкоговоритель 14 расположен на внешней поверхности второй монтажной платы 23. При однократном преобразовании частоты в приемном устройстве охранной сигнализации (фиг. 1) с низкой промежуточной часто 27941 той помехозащищенность может ухудшаться за счет сложности подавления зеркального канала Однако за счет выбора рабочей частоты (например, в диапазоне выше 100 МГц), поскольку в области этих частот мало источников радиопомех, наличие зеркального канала практически не приводит к ухудшению помехозащищенности при хорошей спектральной чистоте кварцевого гетеродина 15, как в случае классического многократного преобразования частоты сигнала в приемнике с неидеальной схемой формирования опорных (гетеродинных) частот Однако требование уменьшения габаритов и улучшения помехозащищенности является взаимно противоречивым, т к уменьшение габаритов и плотная компоновка элементов приводит к увеличению электромагнитных наводок на элементы и, следовательно, к ухудшению помехозащищенности и чувствительности В предложенном техническом решении для данной конкретной функциональной схемы удалось за счет указанных средств решить поставленную задачу минимизации помех и габаритов Работает приемное устройство охранной сигнализации следующим образом Антенна 1 принимает сигнал в диапазоне частот выше 100 Мгц, входной параллельный контур 2 выделяет область соответствующей полосы частот Сигнал усиливается усилителем высокой частоты 3, поступает на полосовой фильтр 4, выполненный в виде параллельного колебательного контура, и через катушку связи 19, продольная ось которой совмещена с продольной осью второй катушки индуктивности 18, на вход смесителя 5 На другой вход смесителя 5 подается сигнал кварцевого гетеродина 15 С выхода смесителя 5 сигнал поступает на фильтр 5 низкой частоты, далее на предварительный усилитель промежуточной частоты 7, усилитель промежуточной частоты 8 с избирательной частотной характеристикой для избирательности по соседнему каналу и далее на амплитудный детектор 9 С выхода амплитудного детектора 9 сигнал поступает на устройство автоматического регулирования усиления 16, фильтр низкой частоты 10 и далее на компаратор 11, который служит для нормирования амплитуды сигнала Цифровая схема сравнения 12 сравнивает последовательность принимаемых видеоимпульсов с установленной кодированной последовательностью, которая заложена в память цифровой схемы сравнения 12 Задающие генераторы 13 служат для подачи тактовых частот При совпадении поступившего кода и заложенного в цифровую схему сравнения 12 выдается сигнал на громкоговоритель 14 Таким образом, приемное устройство охранной сигнализации позволяет произвести сравне ние различной информации, закодированной в принимаемом сигнале от передатчика, например, номера дома, квартиры, номера машины и т п За счет размещения объемных конструктивных элементов 21, установленных на первой монтажной плате 22, в зазорах между объемными конструктивными элементами 21, установленными на второй монтажной плате 23, удалось резко сократить габариты устройства Для увеличения помехозащищенности, вопервых, разнесены входной параллельный контур 2 и кварцевый гетеродин 15, во-вторых, исключено взаимное влияние первой 17, второй 18 и третьей 20 катушек индуктивностей, т к они практически настроены на одну частоту по предложенной функциональной схеме, а их продольные оси взаимно ортогональны, в-третьих, задающие генераторы 13, установленные на второй монтажной плате 23, экранированы цилиндрическим корпусом блокировочного электролитического конденсатора 24, в-четвертых, низкая промежуточная частота, неотфильтрованная по цепи питания, не поступает на вход смесителя 5, ввиду установки катушки связи 19, один конец которой подсоединен к общей шине Цилиндрический корпус блокировочного электролитического конденсатора 24, как показали исследования, позволяет эффективно экранировать задающие генераторы 13, которые вызывают очень сильные наводки на предварительный усилитель промежуточной частоты 7, при этом для функционирования этого конденсатора 24 в качестве экрана отношение величины зазора W (фиг 3) между цилиндрическим корпусом блокировочного электролитического конденсатора и второй монтажной платой 23 к расстоянию L между первой 22 и второй монтажной платой 23 должно быть не более 0,6 (при больших зазорах происходит резкое возрастание наводок) Указанное расположение элементов на первой и второй монтажных платах 22 и 23 позволило избавиться от экранирования всех ка-тушек индуктивностей, что дополнительно снизило габариты устройства Громкоговоритель 14 (практически как единственный конструктивный элемент 21) удалось расположить на внешней стороне второй монтажной платы 23 для улучшения качества звучания По сравнению с прототипом чувствительность устройства возросла в два раза, а габариты снижены по объему не менее чем в три раза Приемное устройство охранной сигнализации может найти применение в качестве акустического индивидуального средства приема сигнала тревоги от передатчика "ІИф Л WLZ 27941 Громкоговоритель 23 Фиг. 2 27941 \kL2i Фиг. 3 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку £>&* &*/ 2001 р. Формат 60x84 1/8. Обсяг О^І обл.-вид. арк. Тираж 50 прим. Зам.. УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
