Пристрій для сигналізації

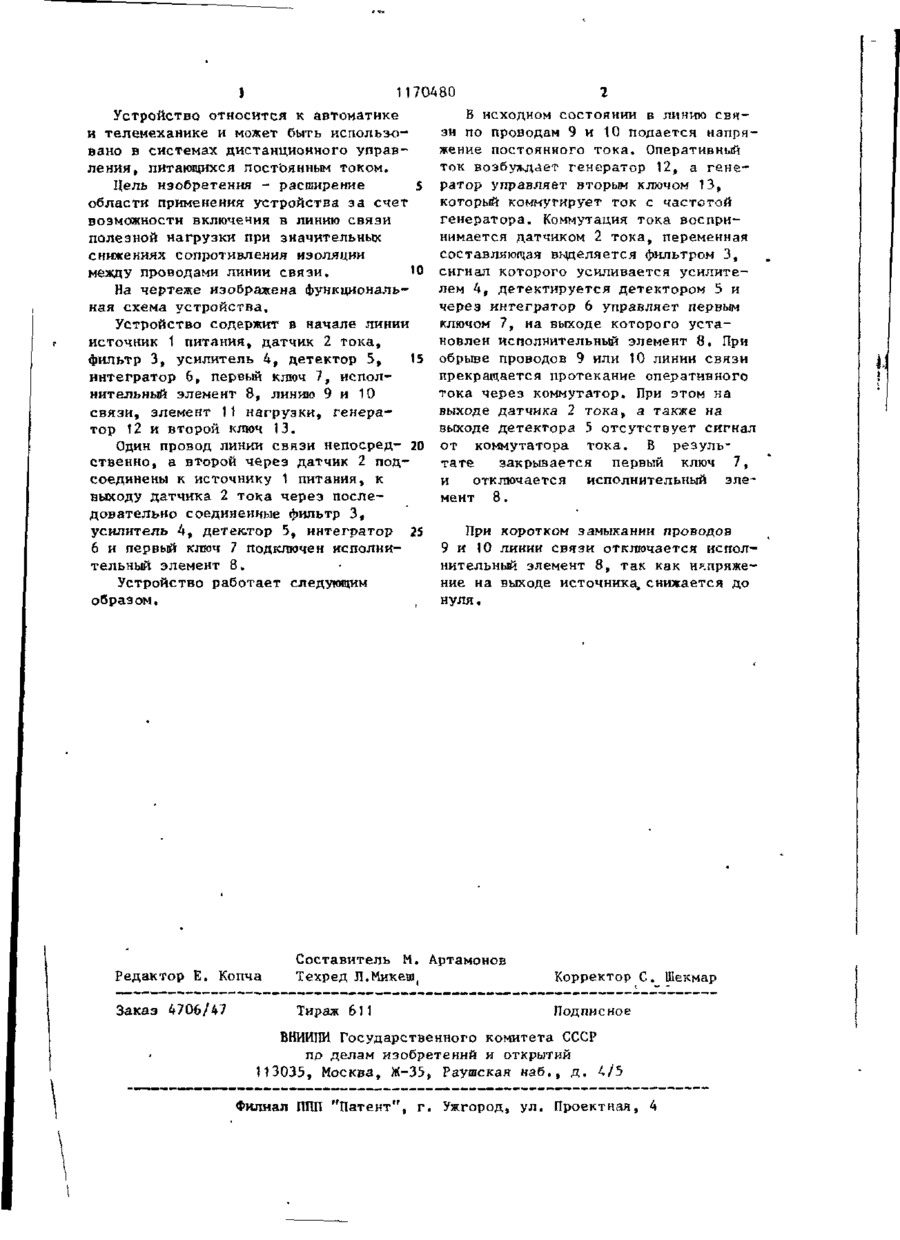

УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИЙ, содержащее первый ключ, выход которого подключен к входу исполнительного элемента, источник питания, гене ратор, к первому входу которого подключен первый провод двухпроводной линии связи, фильтр, элемент нагрузки, о т л и ч а ю щ е е с я тем, что, с целью расширения области применения, в него введены усилитель, детектор, интегратор, второй»ключ и датчик тока, выход которого через последовательно соединенные фильтр, усилитель, детектор и интегратор подключен к входу первого ключа, первый выход источника питания через первый провод линии снязи соединен с первым входом второго ключа и через элемент нагрузки с первым входом датчика тока и вторым входом генератора, выход которого подключен к второму входу второго ключа, выход которого соединен с первым входом датчика тока, к второму входу которого подключен второй выход источника питания. ' XT 1 rr I 2 - з - k - s -•л ~ \ 7 f! в • О J 1170480 Устройство относится к автоматике н телемеханике и может быть использовано в системах дистанционного управления, питающихся постоянным током. 5 Цепь изобретения - расширение области применения устройства за счет возможности включения в линию связи полезной нагрузки при значительных снижениях сопротивления изоляции между проводами линии связи, Ю На чертеже изображена функциональная схема устройства. Устройство содержит в начале линии источник 1 питания, датчик 2 тока, фильтр 3, усилитель 4, детектор 5, 15 интегратор 6, первый ключ 7, исполнительный элемент 8, линию 9 и 10 связи, элемент і 1 нагрузки, генератор 12 и второй ключ 13. Один провод линии связи непосред- 20 стаєнно, а второй через датчик 2 подсоединены к источнику 1 питания, к выходу датчика 2 тока через последовательно соединенные фильтр 3, усилитель 4, детектор 5, интегратор 25 6 и первый ключ 7 подключен исполнительный элемент 8, Устройство работает следующим образом. Б исходном состоянии в линию связи по проводам 9 и 10 подается напряжение постоянного тока. Оперативный ток возбуждает генератор 12, а генератор управляет вторым ключом 13, который коммугирует ток с частотой генератора. Коммутация тока воспринимается датчиком 2 тока, переменная составляющая выделяется фильтром 3, сигнал которого усиливается усилителем 4, детектируется детектором 5 и через интегратор 6 управляет первым ключом 7, на выходе которого установлен исполнительный элемент 8, При обрыве проводов 9 или 10 линии связи прекращается протекание оперативного тока через коммутатор. При этом на выходе датчика 2 тока, а также на выходе детектора 5 отсутствует сигнал от коммутатора тока. В результате закрывается первый ключ 7, и отключается исполнительный элемент 8. При коротком замыкании пронодов 9 и 10 линии связи отключается исполнительный элемент 8, так как напряжение на выходе источника, снижается до нуля. Редактор Е. Копча Составитель М. Артамонов Техред Л.Микеш, Корректор С, Шекмар Заказ 4706/47 Тираж 6)1 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская каб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
