Високовольтний трансформатор

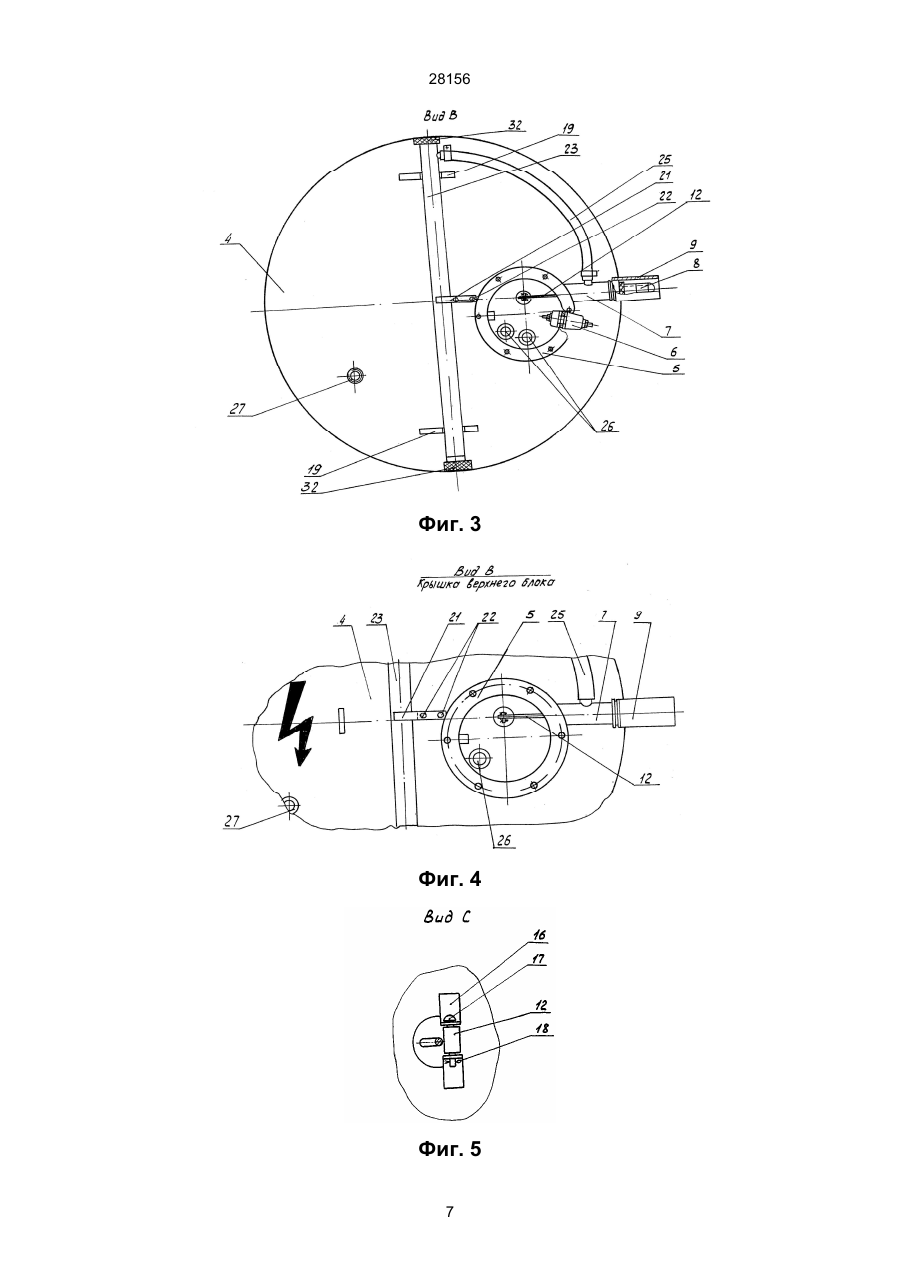

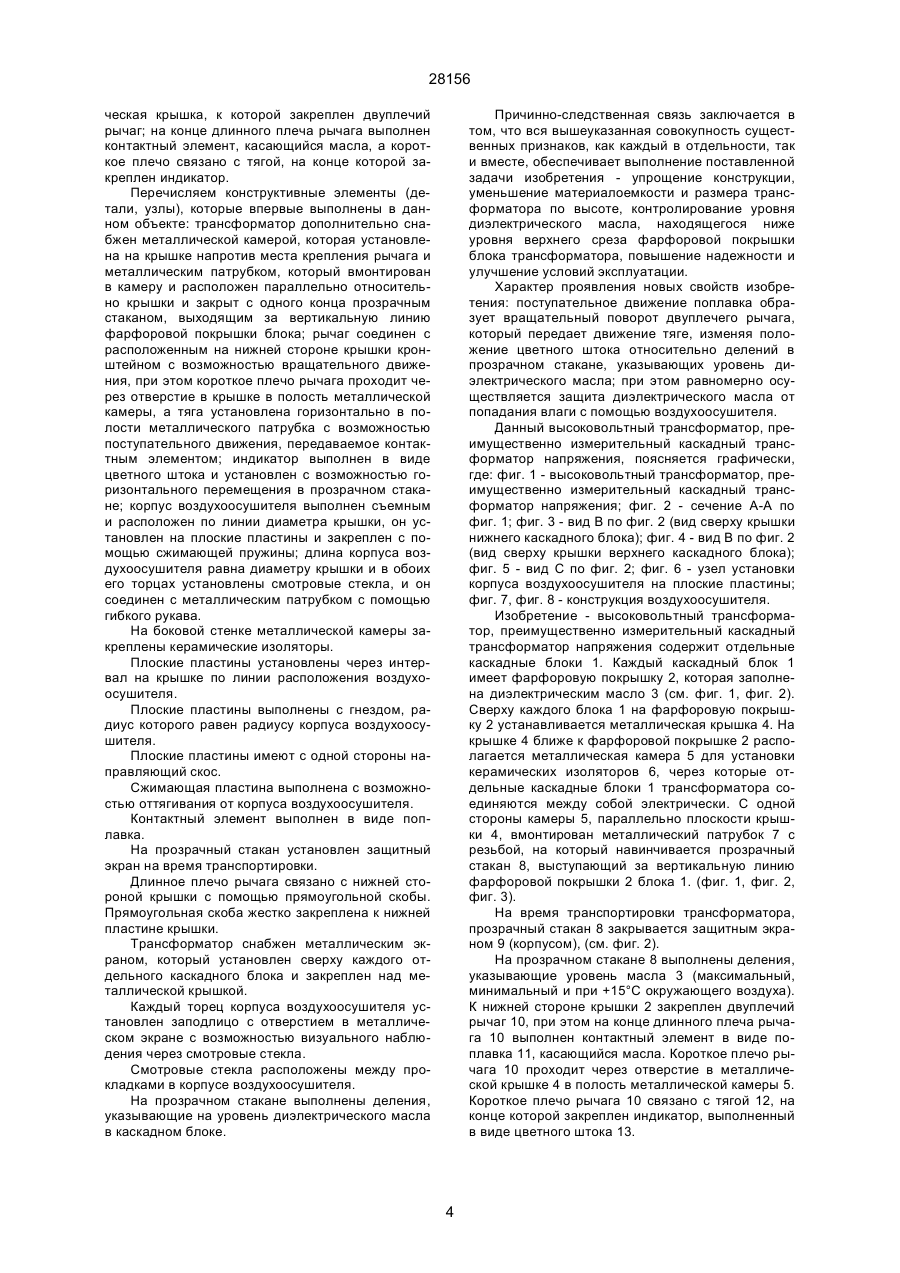

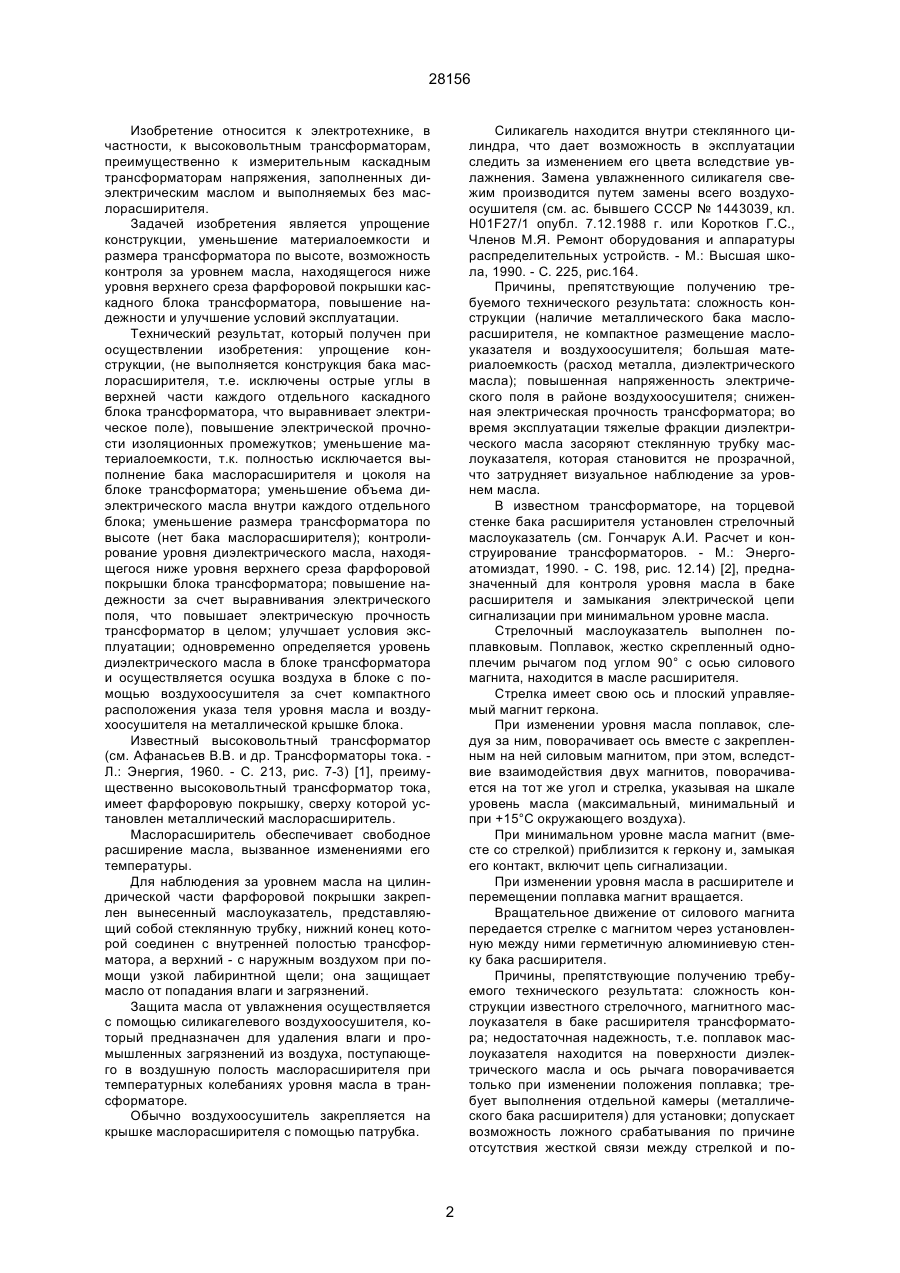

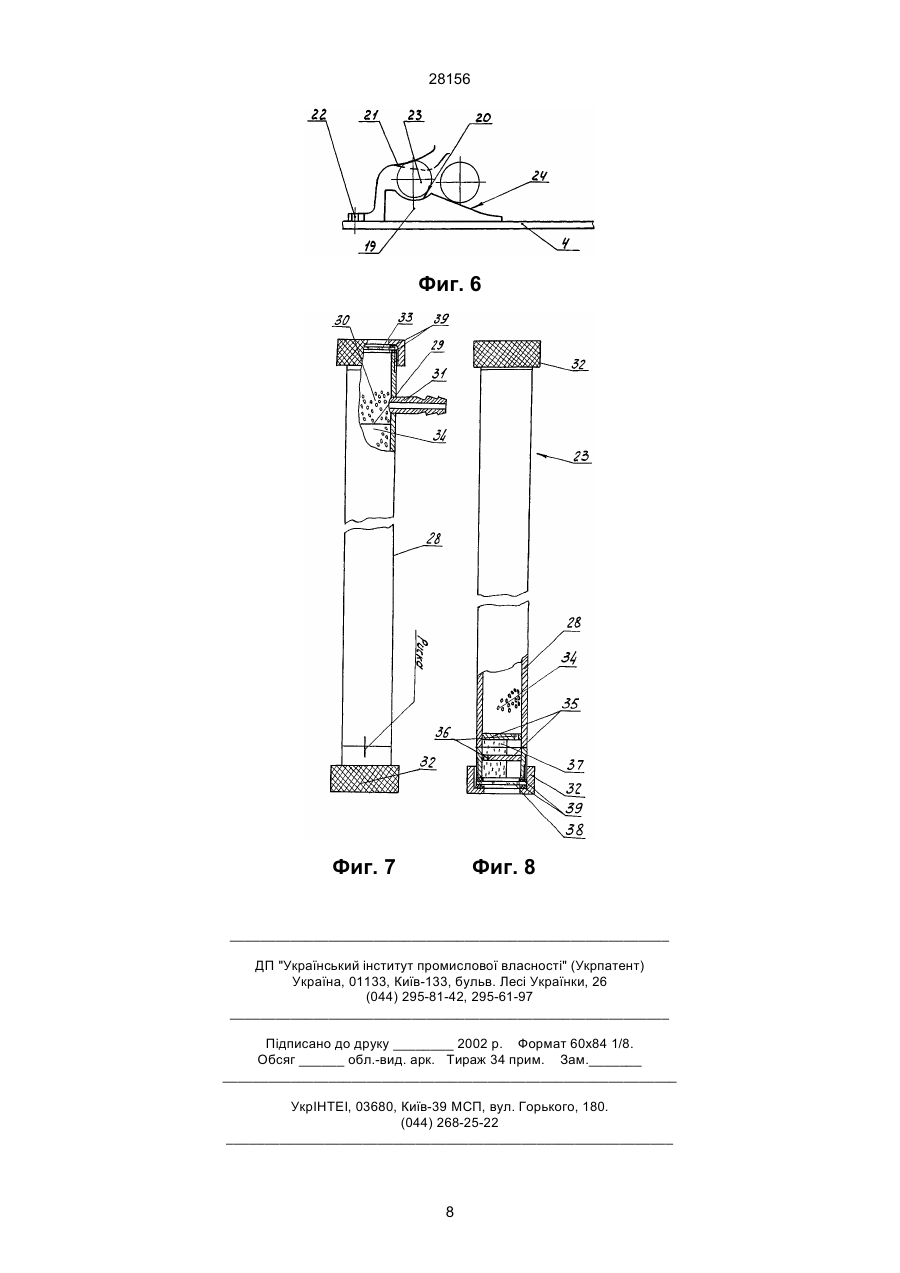

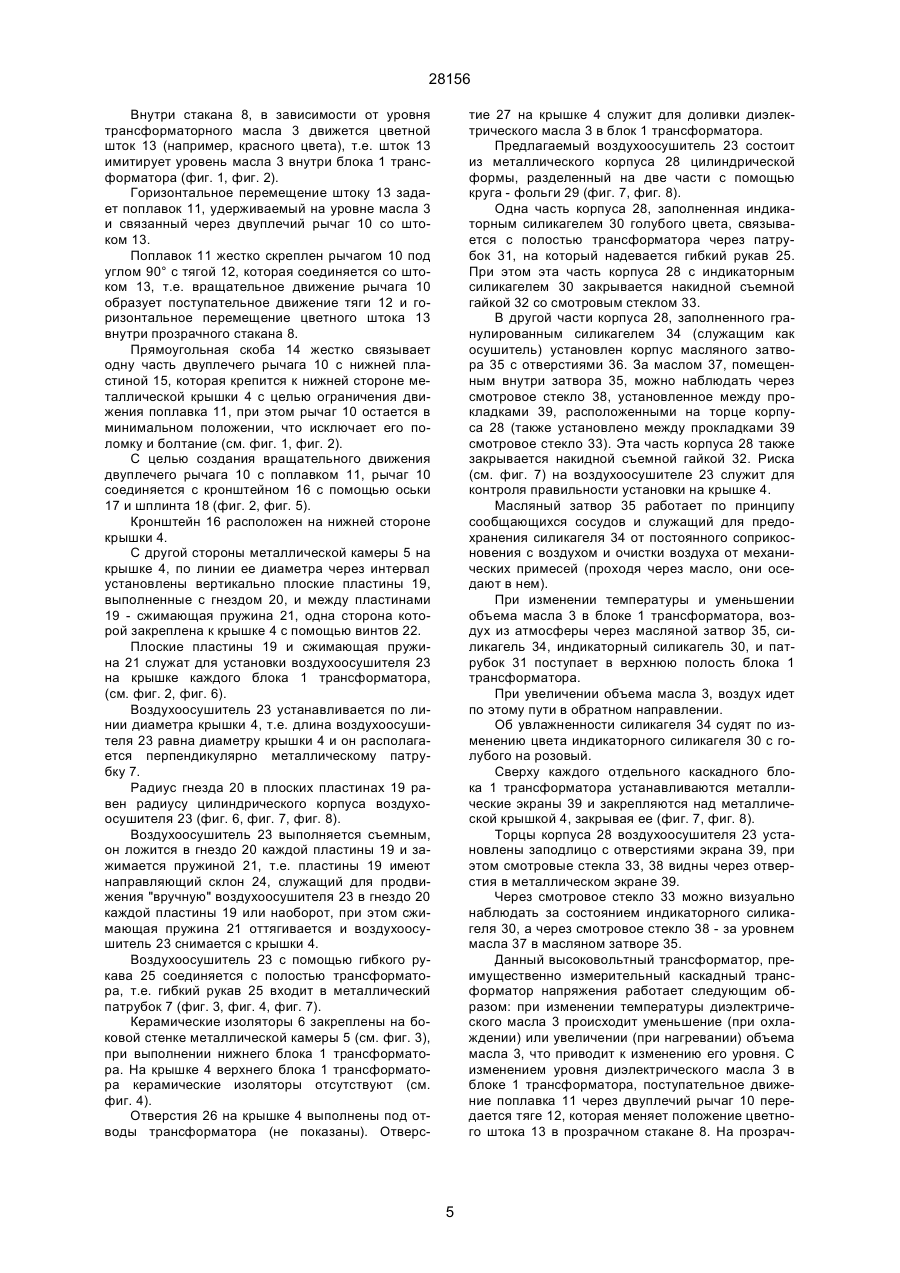

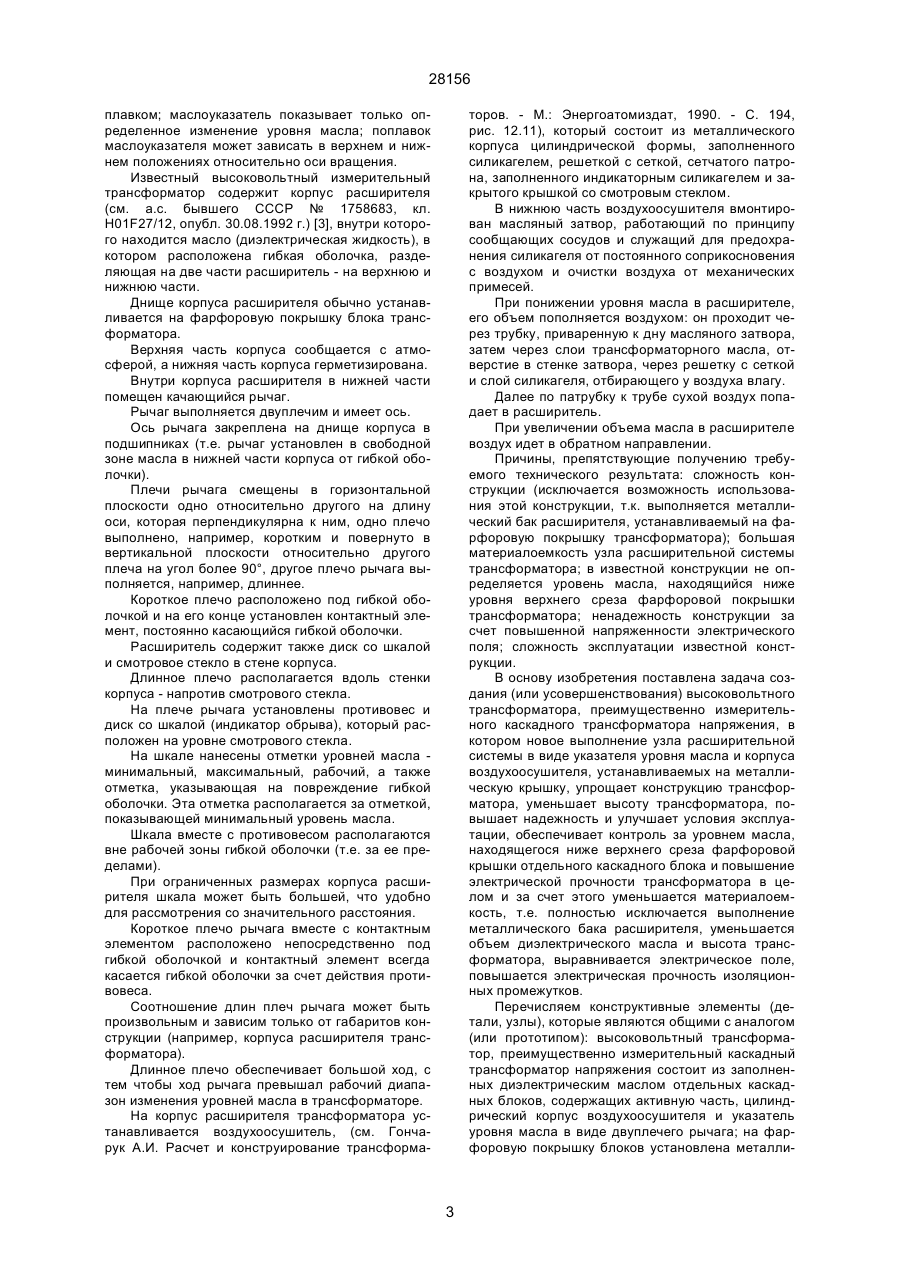

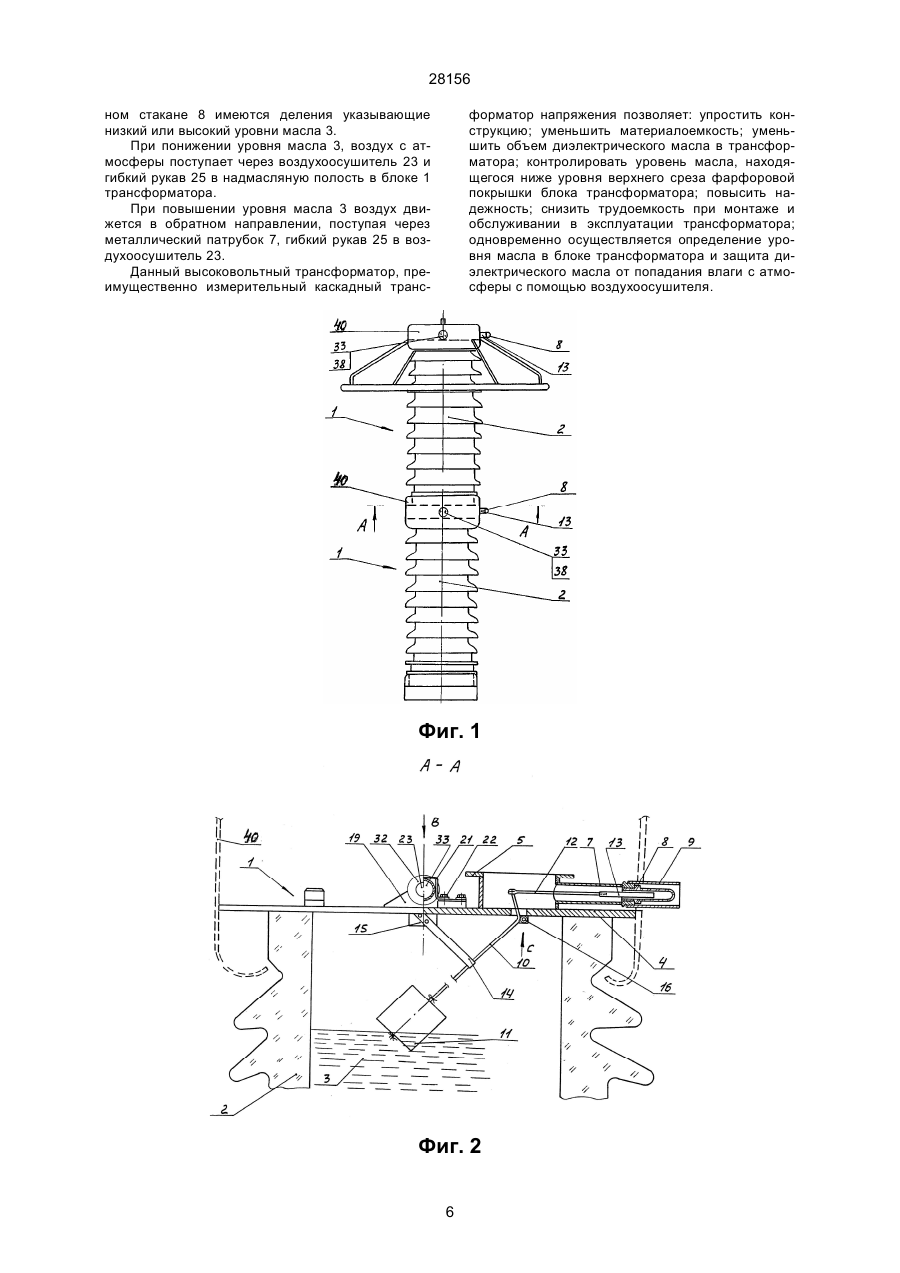

1. Высоковольтный трансформатор, состоящий из заполненных диэлектрическим маслом отдельных каскадных блоков, содержащих активную часть, цилиндрический корпус воздухоосушителя и указатель уровня масла в виде двухплечего рычага, на фарфоровую покрышку блоков установлена металлическая крышка, к которой закреплен двухплечий рычаг, при этом на конце длинного плеча рычага выполнен контактный элемент, касающийся масла, а короткое плечо связано с тягой, на конце которой закреплен индикатор, отличающийся тем, что он дополнительно снабжен металлической камерой, которая установлена на крышке напротив места крепления рычага и металлическим патрубком, который вмонтирован в камеру и расположен параллельно относительно крышки и закрыт с одного конца прозрачным стаканом, выходящим за вертикальную линию фарфоровой покрышки блока, рычаг соединен с расположенным на нижней стороне крышки кронштейном с возможностью вращательного движения, при этом короткое плечо рычага проходит через отверстие в крышке в полость металлической камеры, а тяга установлена горизонтально в полости металлического патрубка с возможностью поступательного движения, передаваемое контактным элементом, индикатор выполнен в виде цветного штока и установлен с возможностью горизонтального перемещения в прозрачном стакане, корпус воздухоосушителя выполнен съемным и расположен по линии диаметра крышки, перпендикулярно металлическому патрубку, воздухоосушитель установлен на плоские пластины и закреплен с помощью сжимающей пружины; длина корпуса воздухоосушителя равна диаметру крышки и в обоих его торцах установлены смотровые A (54) ВИСОКОВОЛЬТНИЙ ТРАНСФОРМАТОР 28156 Изобретение относится к электротехнике, в частности, к высоковольтным трансформаторам, преимущественно к измерительным каскадным трансформаторам напряжения, заполненных диэлектрическим маслом и выполняемых без маслорасширителя. Задачей изобретения является упрощение конструкции, уменьшение материалоемкости и размера трансформатора по высоте, возможность контроля за уровнем масла, находящегося ниже уровня верхнего среза фарфоровой покрышки каскадного блока трансформатора, повышение надежности и улучшение условий эксплуатации. Технический результат, который получен при осуществлении изобретения: упрощение конструкции, (не выполняется конструкция бака маслорасширителя, т.е. исключены острые углы в верхней части каждого отдельного каскадного блока трансформатора, что выравнивает электрическое поле), повышение электрической прочности изоляционных промежутков; уменьшение материалоемкости, т.к. полностью исключается выполнение бака маслорасширителя и цоколя на блоке трансформатора; уменьшение объема диэлектрического масла внутри каждого отдельного блока; уменьшение размера трансформатора по высоте (нет бака маслорасширителя); контролирование уровня диэлектрического масла, находящегося ниже уровня верхнего среза фарфоровой покрышки блока трансформатора; повышение надежности за счет выравнивания электрического поля, что повышает электрическую прочность трансформатор в целом; улучшает условия эксплуатации; одновременно определяется уровень диэлектрического масла в блоке трансформатора и осуществляется осушка воздуха в блоке с помощью воздухоосушителя за счет компактного расположения указа теля уровня масла и воздухоосушителя на металлической крышке блока. Известный высоковольтный трансформатор (см. Афанасьев В.В. и др. Трансформаторы тока. Л.: Энергия, 1960. - С. 213, рис. 7-3) [1], преимущественно высоковольтный трансформатор тока, имеет фарфоровую покрышку, сверху которой установлен металлический маслорасширитель. Маслорасширитель обеспечивает свободное расширение масла, вызванное изменениями его температуры. Для наблюдения за уровнем масла на цилиндрической части фарфоровой покрышки закреплен вынесенный маслоуказатель, представляющий собой стеклянную трубку, нижний конец которой соединен с внутренней полостью трансформатора, а верхний - с наружным воздухом при помощи узкой лабиринтной щели; она защищает масло от попадания влаги и загрязнений. Защита масла от увлажнения осуществляется с помощью силикагелевого воздухоосушителя, который предназначен для удаления влаги и промышленных загрязнений из воздуха, поступающего в воздушную полость маслорасширителя при температурных колебаниях уровня масла в трансформаторе. Обычно воздухоосушитель закрепляется на крышке маслорасширителя с помощью патрубка. Силикагель находится внутри стеклянного цилиндра, что дает возможность в эксплуатации следить за изменением его цвета вследствие увлажнения. Замена увлажненного силикагеля свежим производится путем замены всего воздухоосушителя (см. ас. бывшего СССР № 1443039, кл. Н01F27/1 опубл. 7.12.1988 г. или Коротков Г.С., Членов М.Я. Ремонт оборудования и аппаратуры распределительных устройств. - М.: Высшая школа, 1990. - С. 225, рис.164. Причины, препятствующие получению требуемого технического результата: сложность конструкции (наличие металлического бака маслорасширителя, не компактное размещение маслоуказателя и воздухоосушителя; большая материалоемкость (расход металла, диэлектрического масла); повышенная напряженность электрического поля в районе воздухоосушителя; сниженная электрическая прочность трансформатора; во время эксплуатации тяжелые фракции диэлектрического масла засоряют стеклянную трубку маслоуказателя, которая становится не прозрачной, что затрудняет визуальное наблюдение за уровнем масла. В известном трансформаторе, на торцевой стенке бака расширителя установлен стрелочный маслоуказатель (см. Гончарук А.И. Расчет и конструирование трансформаторов. - М.: Энергоатомиздат, 1990. - С. 198, рис. 12.14) [2], предназначенный для контроля уровня масла в баке расширителя и замыкания электрической цепи сигнализации при минимальном уровне масла. Стрелочный маслоуказатель выполнен поплавковым. Поплавок, жестко скрепленный одноплечим рычагом под углом 90° с осью силового магнита, находится в масле расширителя. Стрелка имеет свою ось и плоский управляемый магнит геркона. При изменении уровня масла поплавок, следуя за ним, поворачивает ось вместе с закрепленным на ней силовым магнитом, при этом, вследствие взаимодействия двух магнитов, поворачивается на тот же угол и стрелка, указывая на шкале уровень масла (максимальный, минимальный и при +15°С окружающего воздуха). При минимальном уровне масла магнит (вместе со стрелкой) приблизится к геркону и, замыкая его контакт, включит цепь сигнализации. При изменении уровня масла в расширителе и перемещении поплавка магнит вращается. Вращательное движение от силового магнита передается стрелке с магнитом через установленную между ними герметичную алюминиевую стенку бака расширителя. Причины, препятствующие получению требуемого технического результата: сложность конструкции известного стрелочного, магнитного маслоуказателя в баке расширителя трансформатора; недостаточная надежность, т.е. поплавок маслоуказателя находится на поверхности диэлектрического масла и ось рычага поворачивается только при изменении положения поплавка; требует выполнения отдельной камеры (металлического бака расширителя) для установки; допускает возможность ложного срабатывания по причине отсутствия жесткой связи между стрелкой и по 2 28156 плавком; маслоуказатель показывает только определенное изменение уровня масла; поплавок маслоуказателя может зависать в верхнем и нижнем положениях относительно оси вращения. Известный высоковольтный измерительный трансформатор содержит корпус расширителя (см. а.с. бывшего СССР № 1758683, кл. Н01F27/12, опубл. 30.08.1992 г.) [3], внутри которого находится масло (диэлектрическая жидкость), в котором расположена гибкая оболочка, разделяющая на две части расширитель - на верхнюю и нижнюю части. Днище корпуса расширителя обычно устанавливается на фарфоровую покрышку блока трансформатора. Верхняя часть корпуса сообщается с атмосферой, а нижняя часть корпуса герметизирована. Внутри корпуса расширителя в нижней части помещен качающийся рычаг. Рычаг выполняется двуплечим и имеет ось. Ось рычага закреплена на днище корпуса в подшипниках (т.е. рычаг установлен в свободной зоне масла в нижней части корпуса от гибкой оболочки). Плечи рычага смещены в горизонтальной плоскости одно относительно другого на длину оси, которая перпендикулярна к ним, одно плечо выполнено, например, коротким и повернуто в вертикальной плоскости относительно другого плеча на угол более 90°, другое плечо рычага выполняется, например, длиннее. Короткое плечо расположено под гибкой оболочкой и на его конце установлен контактный элемент, постоянно касающийся гибкой оболочки. Расширитель содержит также диск со шкалой и смотровое стекло в стене корпуса. Длинное плечо располагается вдоль стенки корпуса - напротив смотрового стекла. На плече рычага установлены противовес и диск со шкалой (индикатор обрыва), который расположен на уровне смотрового стекла. На шкале нанесены отметки уровней масла минимальный, максимальный, рабочий, а также отметка, указывающая на повреждение гибкой оболочки. Эта отметка располагается за отметкой, показывающей минимальный уровень масла. Шкала вместе с противовесом располагаются вне рабочей зоны гибкой оболочки (т.е. за ее пределами). При ограниченных размерах корпуса расширителя шкала может быть большей, что удобно для рассмотрения со значительного расстояния. Короткое плечо рычага вместе с контактным элементом расположено непосредственно под гибкой оболочкой и контактный элемент всегда касается гибкой оболочки за счет действия противовеса. Соотношение длин плеч рычага может быть произвольным и зависим только от габаритов конструкции (например, корпуса расширителя трансформатора). Длинное плечо обеспечивает большой ход, с тем чтобы ход рычага превышал рабочий диапазон изменения уровней масла в трансформаторе. На корпус расширителя трансформатора устанавливается воздухоосушитель, (см. Гончарук А.И. Расчет и конструирование трансформа торов. - М.: Энергоатомиздат, 1990. - С. 194, рис. 12.11), который состоит из металлического корпуса цилиндрической формы, заполненного силикагелем, решеткой с сеткой, сетчатого патрона, заполненного индикаторным силикагелем и закрытого крышкой со смотровым стеклом. В нижнюю часть воздухоосушителя вмонтирован масляный затвор, работающий по принципу сообщающих сосудов и служащий для предохранения силикагеля от постоянного соприкосновения с воздухом и очистки воздуха от механических примесей. При понижении уровня масла в расширителе, его объем пополняется воздухом: он проходит через трубку, приваренную к дну масляного затвора, затем через слои трансформаторного масла, отверстие в стенке затвора, через решетку с сеткой и слой силикагеля, отбирающего у воздуха влагу. Далее по патрубку к трубе сухой воздух попадает в расширитель. При увеличении объема масла в расширителе воздух идет в обратном направлении. Причины, препятствующие получению требуемого технического результата: сложность конструкции (исключается возможность использования этой конструкции, т.к. выполняется металлический бак расширителя, устанавливаемый на фарфоровую покрышку трансформатора); большая материалоемкость узла расширительной системы трансформатора; в известной конструкции не определяется уровень масла, находящийся ниже уровня верхнего среза фарфоровой покрышки трансформатора; ненадежность конструкции за счет повышенной напряженности электрического поля; сложность эксплуатации известной конструкции. В основу изобретения поставлена задача создания (или усовершенствования) высоковольтного трансформатора, преимущественно измерительного каскадного трансформатора напряжения, в котором новое выполнение узла расширительной системы в виде указателя уровня масла и корпуса воздухоосушителя, устанавливаемых на металлическую крышку, упрощает конструкцию трансформатора, уменьшает высоту трансформатора, повышает надежность и улучшает условия эксплуатации, обеспечивает контроль за уровнем масла, находящегося ниже верхнего среза фарфоровой крышки отдельного каскадного блока и повышение электрической прочности трансформатора в целом и за счет этого уменьшается материалоемкость, т.е. полностью исключается выполнение металлического бака расширителя, уменьшается объем диэлектрического масла и высота трансформатора, выравнивается электрическое поле, повышается электрическая прочность изоляционных промежутков. Перечисляем конструктивные элементы (детали, узлы), которые являются общими с аналогом (или прототипом): высоковольтный трансформатор, преимущественно измерительный каскадный трансформатор напряжения состоит из заполненных диэлектрическим маслом отдельных каскадных блоков, содержащих активную часть, цилиндрический корпус воздухоосушителя и указатель уровня масла в виде двуплечего рычага; на фарфоровую покрышку блоков установлена металли 3 28156 ческая крышка, к которой закреплен двуплечий рычаг; на конце длинного плеча рычага выполнен контактный элемент, касающийся масла, а короткое плечо связано с тягой, на конце которой закреплен индикатор. Перечисляем конструктивные элементы (детали, узлы), которые впервые выполнены в данном объекте: трансформатор дополнительно снабжен металлической камерой, которая установлена на крышке напротив места крепления рычага и металлическим патрубком, который вмонтирован в камеру и расположен параллельно относительно крышки и закрыт с одного конца прозрачным стаканом, выходящим за вертикальную линию фарфоровой покрышки блока; рычаг соединен с расположенным на нижней стороне крышки кронштейном с возможностью вращательного движения, при этом короткое плечо рычага проходит через отверстие в крышке в полость металлической камеры, а тяга установлена горизонтально в полости металлического патрубка с возможностью поступательного движения, передаваемое контактным элементом; индикатор выполнен в виде цветного штока и установлен с возможностью горизонтального перемещения в прозрачном стакане; корпус воздухоосушителя выполнен съемным и расположен по линии диаметра крышки, он установлен на плоские пластины и закреплен с помощью сжимающей пружины; длина корпуса воздухоосушителя равна диаметру крышки и в обоих его торцах установлены смотровые стекла, и он соединен с металлическим патрубком с помощью гибкого рукава. На боковой стенке металлической камеры закреплены керамические изоляторы. Плоские пластины установлены через интервал на крышке по линии расположения воздухоосушителя. Плоские пластины выполнены с гнездом, радиус которого равен радиусу корпуса воздухоосушителя. Плоские пластины имеют с одной стороны направляющий скос. Сжимающая пластина выполнена с возможностью оттягивания от корпуса воздухоосушителя. Контактный элемент выполнен в виде поплавка. На прозрачный стакан установлен защитный экран на время транспортировки. Длинное плечо рычага связано с нижней стороной крышки с помощью прямоугольной скобы. Прямоугольная скоба жестко закреплена к нижней пластине крышки. Трансформатор снабжен металлическим экраном, который установлен сверху каждого отдельного каскадного блока и закреплен над металлической крышкой. Каждый торец корпуса воздухоосушителя установлен заподлицо с отверстием в металлическом экране с возможностью визуального наблюдения через смотровые стекла. Смотровые стекла расположены между прокладками в корпусе воздухоосушителя. На прозрачном стакане выполнены деления, указывающие на уровень диэлектрического масла в каскадном блоке. Причинно-следственная связь заключается в том, что вся вышеуказанная совокупность существенных признаков, как каждый в отдельности, так и вместе, обеспечивает выполнение поставленной задачи изобретения - упрощение конструкции, уменьшение материалоемкости и размера трансформатора по высоте, контролирование уровня диэлектрического масла, находящегося ниже уровня верхнего среза фарфоровой покрышки блока трансформатора, повышение надежности и улучшение условий эксплуатации. Характер проявления новых свойств изобретения: поступательное движение поплавка образует вращательный поворот двуплечего рычага, который передает движение тяге, изменяя положение цветного штока относительно делений в прозрачном стакане, указывающих уровень диэлектрического масла; при этом равномерно осуществляется защита диэлектрического масла от попадания влаги с помощью воздухоосушителя. Данный высоковольтный трансформатор, преимущественно измерительный каскадный трансформатор напряжения, поясняется графически, где: фиг. 1 - высоковольтный трансформатор, преимущественно измерительный каскадный трансформатор напряжения; фиг. 2 - сечение А-А по фиг. 1; фиг. 3 - вид В по фиг. 2 (вид сверху крышки нижнего каскадного блока); фиг. 4 - вид В по фиг. 2 (вид сверху крышки верхнего каскадного блока); фиг. 5 - вид С по фиг. 2; фиг. 6 - узел установки корпуса воздухоосушителя на плоские пластины; фиг. 7, фиг. 8 - конструкция воздухоосушителя. Изобретение - высоковольтный трансформатор, преимущественно измерительный каскадный трансформатор напряжения содержит отдельные каскадные блоки 1. Каждый каскадный блок 1 имеет фарфоровую покрышку 2, которая заполнена диэлектрическим масло 3 (см. фиг. 1, фиг. 2). Сверху каждого блока 1 на фарфоровую покрышку 2 устанавливается металлическая крышка 4. На крышке 4 ближе к фарфоровой покрышке 2 располагается металлическая камера 5 для установки керамических изоляторов 6, через которые отдельные каскадные блоки 1 трансформатора соединяются между собой электрически. С одной стороны камеры 5, параллельно плоскости крышки 4, вмонтирован металлический патрубок 7 с резьбой, на который навинчивается прозрачный стакан 8, выступающий за вертикальную линию фарфоровой покрышки 2 блока 1. (фиг. 1, фиг. 2, фиг. 3). На время транспортировки трансформатора, прозрачный стакан 8 закрывается защитным экраном 9 (корпусом), (см. фиг. 2). На прозрачном стакане 8 выполнены деления, указывающие уровень масла 3 (максимальный, минимальный и при +15°С окружающего воздуха). К нижней стороне крышки 2 закреплен двуплечий рычаг 10, при этом на конце длинного плеча рычага 10 выполнен контактный элемент в виде поплавка 11, касающийся масла. Короткое плечо рычага 10 проходит через отверстие в металлической крышке 4 в полость металлической камеры 5. Короткое плечо рычага 10 связано с тягой 12, на конце которой закреплен индикатор, выполненный в виде цветного штока 13. 4 28156 Внутри стакана 8, в зависимости от уровня трансформаторного масла 3 движется цветной шток 13 (например, красного цвета), т.е. шток 13 имитирует уровень масла 3 внутри блока 1 трансформатора (фиг. 1, фиг. 2). Горизонтальное перемещение штоку 13 задает поплавок 11, удерживаемый на уровне масла 3 и связанный через двуплечий рычаг 10 со штоком 13. Поплавок 11 жестко скреплен рычагом 10 под углом 90° с тягой 12, которая соединяется со штоком 13, т.е. вращательное движение рычага 10 образует поступательное движение тяги 12 и горизонтальное перемещение цветного штока 13 внутри прозрачного стакана 8. Прямоугольная скоба 14 жестко связывает одну часть двуплечего рычага 10 с нижней пластиной 15, которая крепится к нижней стороне металлической крышки 4 с целью ограничения движения поплавка 11, при этом рычаг 10 остается в минимальном положении, что исключает его поломку и болтание (см. фиг. 1, фиг. 2). С целью создания вращательного движения двуплечего рычага 10 с поплавком 11, рычаг 10 соединяется с кронштейном 16 с помощью оськи 17 и шплинта 18 (фиг. 2, фиг. 5). Кронштейн 16 расположен на нижней стороне крышки 4. С другой стороны металлической камеры 5 на крышке 4, по линии ее диаметра через интервал установлены вертикально плоские пластины 19, выполненные с гнездом 20, и между пластинами 19 - сжимающая пружина 21, одна сторона которой закреплена к крышке 4 с помощью винтов 22. Плоские пластины 19 и сжимающая пружина 21 служат для установки воздухоосушителя 23 на крышке каждого блока 1 трансформатора, (см. фиг. 2, фиг. 6). Воздухоосушитель 23 устанавливается по линии диаметра крышки 4, т.е. длина воздухоосушителя 23 равна диаметру крышки 4 и он располагается перпендикулярно металлическому патрубку 7. Радиус гнезда 20 в плоских пластинах 19 равен радиусу цилиндрического корпуса воздухоосушителя 23 (фиг. 6, фиг. 7, фиг. 8). Воздухоосушитель 23 выполняется съемным, он ложится в гнездо 20 каждой пластины 19 и зажимается пружиной 21, т.е. пластины 19 имеют направляющий склон 24, служащий для продвижения "вручную" воздухоосушителя 23 в гнездо 20 каждой пластины 19 или наоборот, при этом сжимающая пружина 21 оттягивается и воздухоосушитель 23 снимается с крышки 4. Воздухоосушитель 23 с помощью гибкого рукава 25 соединяется с полостью трансформатора, т.е. гибкий рукав 25 входит в металлический патрубок 7 (фиг. 3, фиг. 4, фиг. 7). Керамические изоляторы 6 закреплены на боковой стенке металлической камеры 5 (см. фиг. 3), при выполнении нижнего блока 1 трансформатора. На крышке 4 верхнего блока 1 трансформатора керамические изоляторы отсутствуют (см. фиг. 4). Отверстия 26 на крышке 4 выполнены под отводы трансформатора (не показаны). Отверс тие 27 на крышке 4 служит для доливки диэлектрического масла 3 в блок 1 трансформатора. Предлагаемый воздухоосушитель 23 состоит из металлического корпуса 28 цилиндрической формы, разделенный на две части с помощью круга - фольги 29 (фиг. 7, фиг. 8). Одна часть корпуса 28, заполненная индикаторным силикагелем 30 голубого цвета, связывается с полостью трансформатора через патрубок 31, на который надевается гибкий рукав 25. При этом эта часть корпуса 28 с индикаторным силикагелем 30 закрывается накидной съемной гайкой 32 со смотровым стеклом 33. В другой части корпуса 28, заполненного гранулированным силикагелем 34 (служащим как осушитель) установлен корпус масляного затвора 35 с отверстиями 36. За маслом 37, помещенным внутри затвора 35, можно наблюдать через смотровое стекло 38, установленное между прокладками 39, расположенными на торце корпуса 28 (также установлено между прокладками 39 смотровое стекло 33). Эта часть корпуса 28 также закрывается накидной съемной гайкой 32. Риска (см. фиг. 7) на воздухоосушителе 23 служит для контроля правильности установки на крышке 4. Масляный затвор 35 работает по принципу сообщающихся сосудов и служащий для предохранения силикагеля 34 от постоянного соприкосновения с воздухом и очистки воздуха от механических примесей (проходя через масло, они оседают в нем). При изменении температуры и уменьшении объема масла 3 в блоке 1 трансформатора, воздух из атмосферы через масляной затвор 35, силикагель 34, индикаторный силикагель 30, и патрубок 31 поступает в верхнюю полость блока 1 трансформатора. При увеличении объема масла 3, воздух идет по этому пути в обратном направлении. Об увлажненности силикагеля 34 судят по изменению цвета индикаторного силикагеля 30 с голубого на розовый. Сверху каждого отдельного каскадного блока 1 трансформатора устанавливаются металлические экраны 39 и закрепляются над металлической крышкой 4, закрывая ее (фиг. 7, фиг. 8). Торцы корпуса 28 воздухоосушителя 23 установлены заподлицо с отверстиями экрана 39, при этом смотровые стекла 33, 38 видны через отверстия в металлическом экране 39. Через смотровое стекло 33 можно визуально наблюдать за состоянием индикаторного силикагеля 30, а через смотровое стекло 38 - за уровнем масла 37 в масляном затворе 35. Данный высоковольтный трансформатор, преимущественно измерительный каскадный трансформатор напряжения работает следующим образом: при изменении температуры диэлектрического масла 3 происходит уменьшение (при охлаждении) или увеличении (при нагревании) объема масла 3, что приводит к изменению его уровня. С изменением уровня диэлектрического масла 3 в блоке 1 трансформатора, поступательное движение поплавка 11 через двуплечий рычаг 10 передается тяге 12, которая меняет положение цветного штока 13 в прозрачном стакане 8. На прозрач 5 28156 ном стакане 8 имеются деления указывающие низкий или высокий уровни масла 3. При понижении уровня масла 3, воздух с атмосферы поступает через воздухоосушитель 23 и гибкий рукав 25 в надмасляную полость в блоке 1 трансформатора. При повышении уровня масла 3 воздух движется в обратном направлении, поступая через металлический патрубок 7, гибкий рукав 25 в воздухоосушитель 23. Данный высоковольтный трансформатор, преимущественно измерительный каскадный транс форматор напряжения позволяет: упростить конструкцию; уменьшить материалоемкость; уменьшить объем диэлектрического масла в трансформатора; контролировать уровень масла, находящегося ниже уровня верхнего среза фарфоровой покрышки блока трансформатора; повысить надежность; снизить трудоемкость при монтаже и обслуживании в эксплуатации трансформатора; одновременно осуществляется определение уровня масла в блоке трансформатора и защита диэлектрического масла от попадания влаги с атмосферы с помощью воздухоосушителя. Фиг. 1 Фиг. 2 6 28156 Фиг. 3 Фиг. 4 Фиг. 5 7 28156 Фиг. 6 Фиг. 7 Фиг. 8 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
