Вузол з`єднання елементів зашивки суднового приміщення

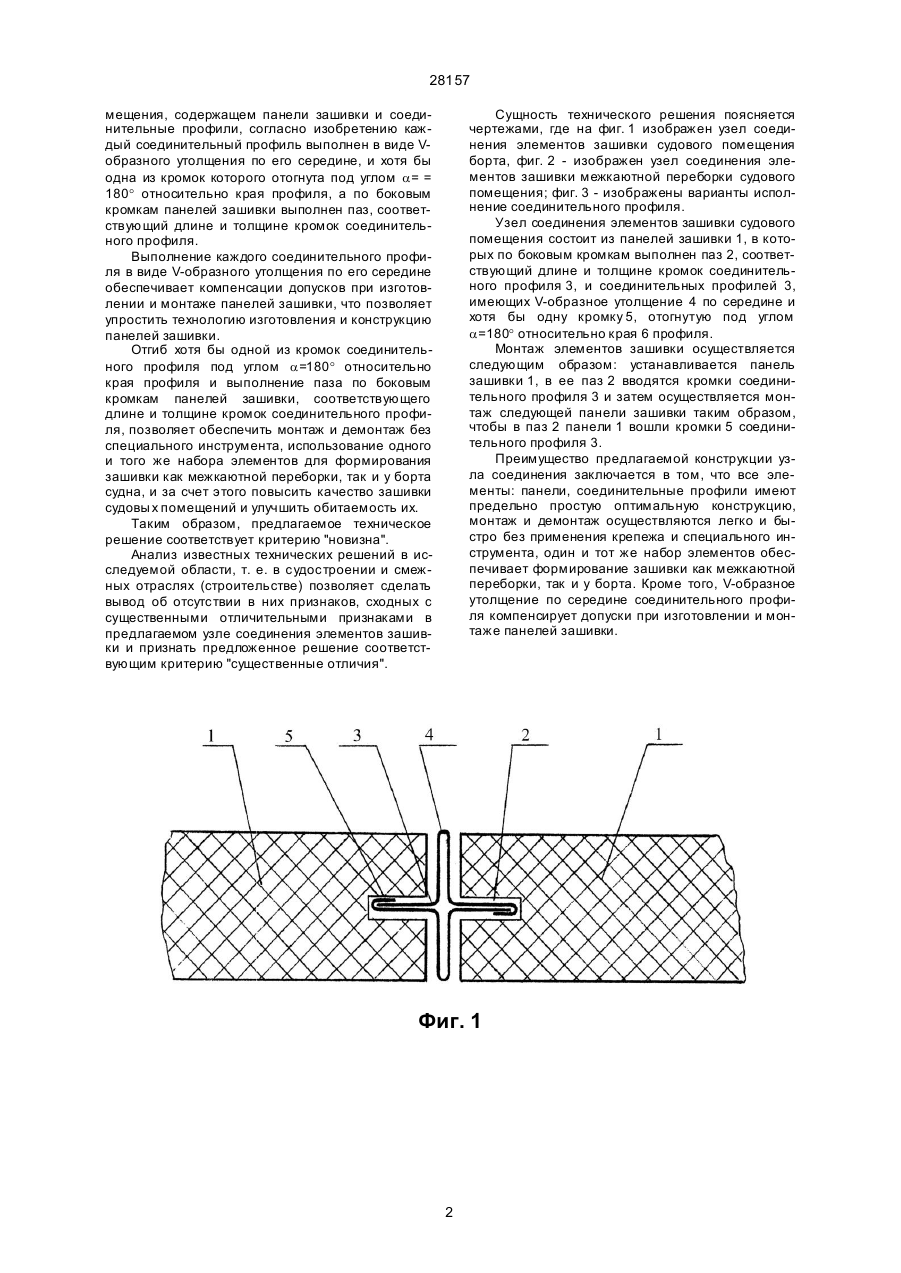

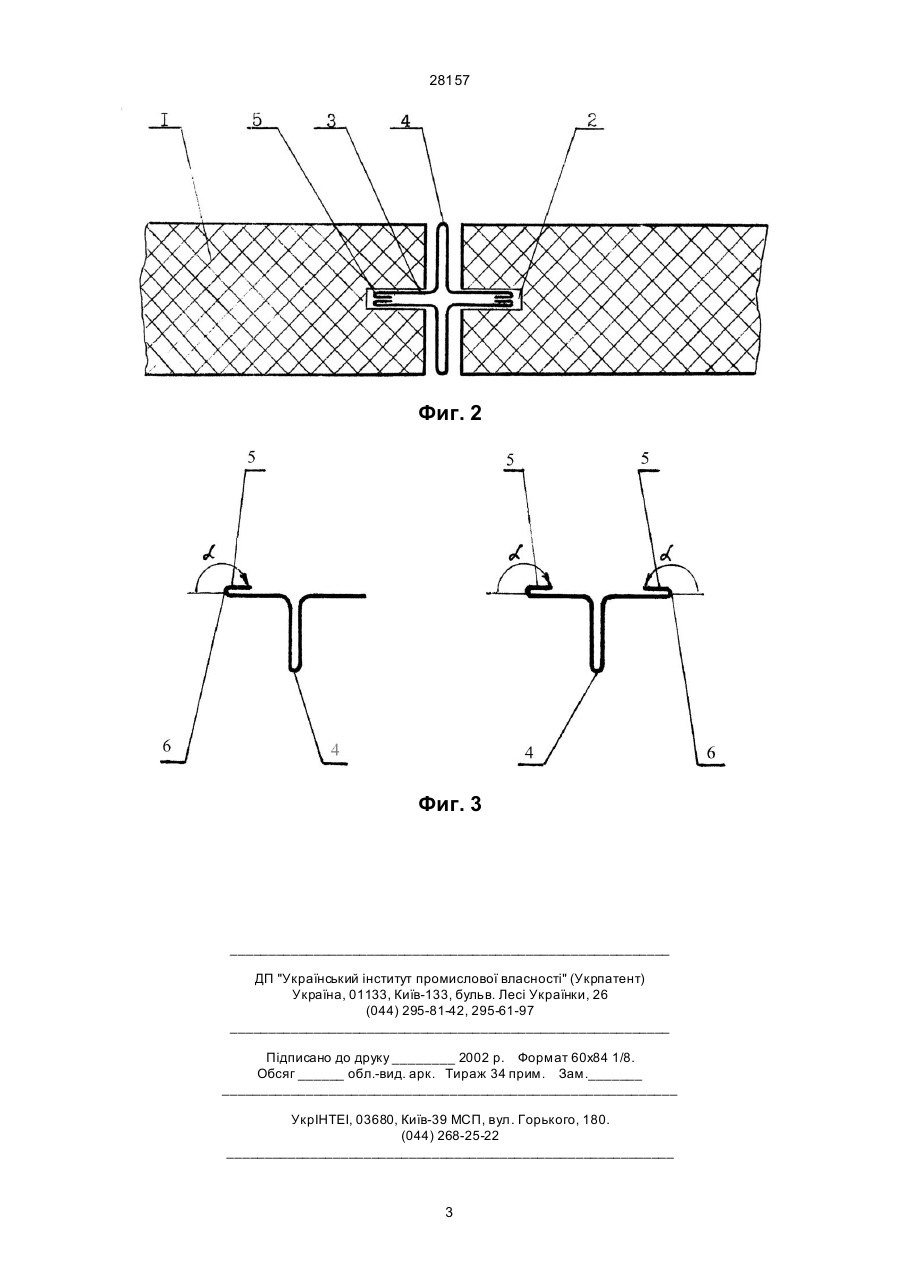

Узел соединения элементов зашивки судового помещения, содержащий панели зашивки и соединительные профили, отличающийся тем, что каждый соединительный профиль выполнен в виде V-образного утолщения по его середине и хотя бы одна из кромок которого отогнута под углом a= =180° относительно края профиля, а по боковым кромкам панелей зашивки выполнен паз, соответствующий длине и толщине кромок соединительного профиля. (19) (21) 95020541 (22) 07.02.1995 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Корчевська Наталія Михайлівна, Пасько Юрій Олексійович, Михеєв Віктор Володимирович, Пугачов Володимир Дмитрович, Шах Дмитро Михайлович (73) Корчевська Наталія Михайлівна, Пасько Юрій Олексійович, Михеєв Віктор Володимирович, Пу 28157 мещения, содержащем панели зашивки и соединительные профили, согласно изобретению каждый соединительный профиль выполнен в виде Vобразного утолщения по его середине, и хотя бы одна из кромок которого отогнута под углом a= = 180° относительно края профиля, а по боковым кромкам панелей зашивки выполнен паз, соответствующий длине и толщине кромок соединительного профиля. Выполнение каждого соединительного профиля в виде V-образного утолщения по его середине обеспечивает компенсации допусков при изготовлении и монтаже панелей зашивки, что позволяет упростить технологию изготовления и конструкцию панелей зашивки. Отгиб хотя бы одной из кромок соединительного профиля под углом a=180° относительно края профиля и выполнение паза по боковым кромкам панелей зашивки, соответствующего длине и толщине кромок соединительного профиля, позволяет обеспечить монтаж и демонтаж без специального инструмента, использование одного и того же набора элементов для формирования зашивки как межкаютной переборки, так и у борта судна, и за счет этого повысить качество зашивки судовы х помещений и улучшить обитаемость их. Таким образом, предлагаемое техническое решение соответствует критерию "новизна". Анализ известных технических решений в исследуемой области, т. е. в судостроении и смежных отраслях (строительстве) позволяет сделать вывод об отсутствии в них признаков, сходных с существенными отличительными признаками в предлагаемом узле соединения элементов зашивки и признать предложенное решение соответствующим критерию "существенные отличия". Сущность технического решения поясняется чертежами, где на фиг. 1 изображен узел соединения элементов зашивки судового помещения борта, фиг. 2 - изображен узел соединения элементов зашивки межкаютной переборки судового помещения; фиг. 3 - изображены варианты исполнение соединительного профиля. Узел соединения элементов зашивки судового помещения состоит из панелей зашивки 1, в которых по боковым кромкам выполнен паз 2, соответствующий длине и толщине кромок соединительного профиля 3, и соединительных профилей 3, имеющих V-образное утолщение 4 по середине и хотя бы одну кромку 5, отогнутую под углом a=180° относительно края 6 профиля. Монтаж элементов зашивки осуществляется следующим образом: устанавливается панель зашивки 1, в ее паз 2 вводятся кромки соединительного профиля 3 и затем осуществляется монтаж следующей панели зашивки таким образом, чтобы в паз 2 панели 1 вошли кромки 5 соединительного профиля 3. Преимущество предлагаемой конструкции узла соединения заключается в том, что все элементы: панели, соединительные профили имеют предельно простую оптимальную конструкцию, монтаж и демонтаж осуществляются легко и быстро без применения крепежа и специального инструмента, один и тот же набор элементов обеспечивает формирование зашивки как межкаютной переборки, так и у борта. Кроме того, V-образное утолщение по середине соединительного профиля компенсирует допуски при изготовлении и монтаже панелей зашивки. Фиг. 1 2 28157 Фиг. 2 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
