Спосіб використання даних інформаційного середовища під час розроблення проектно-конструкторської та нормативно-технічної документації для будівництва, модернізації та ремонту плавучих споруд

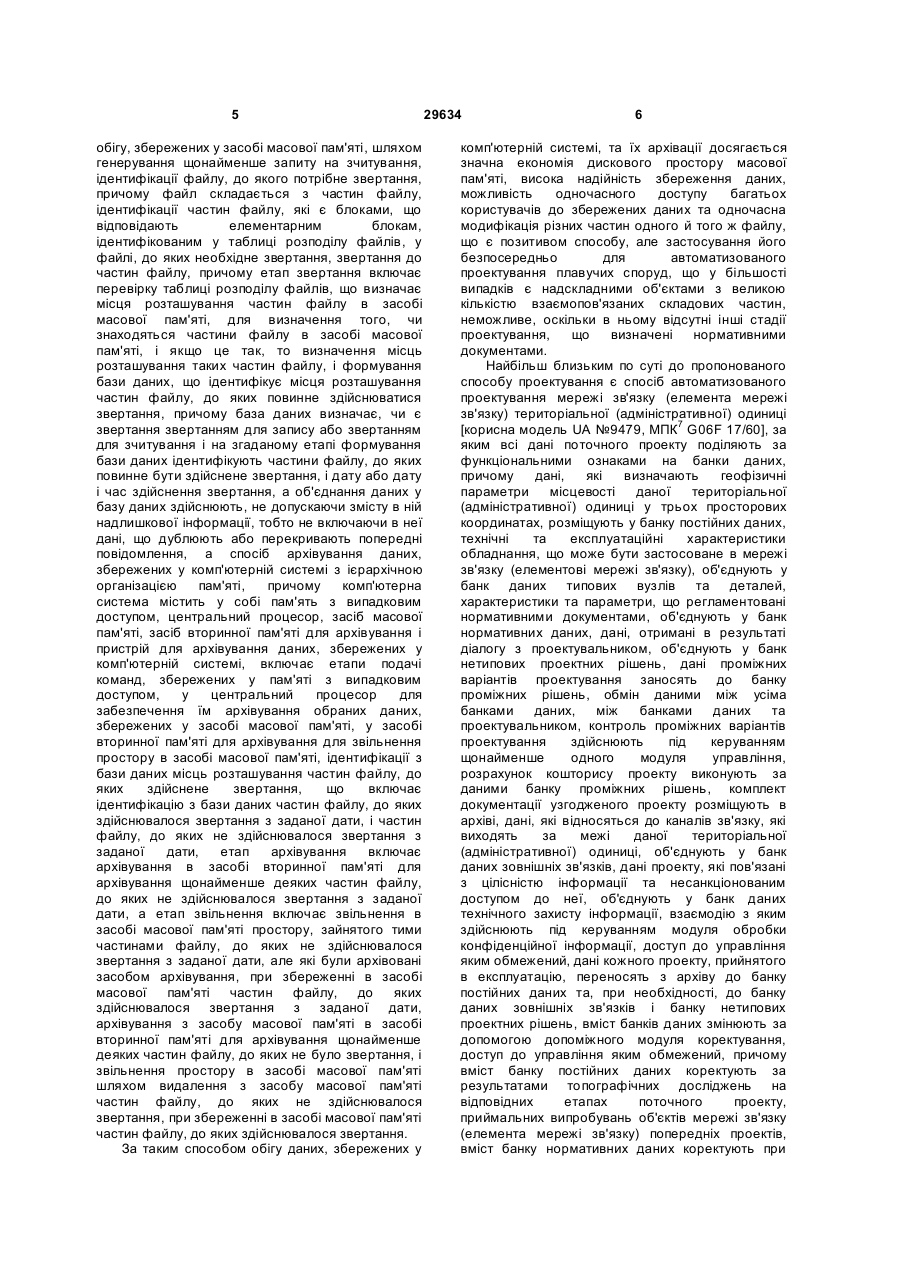

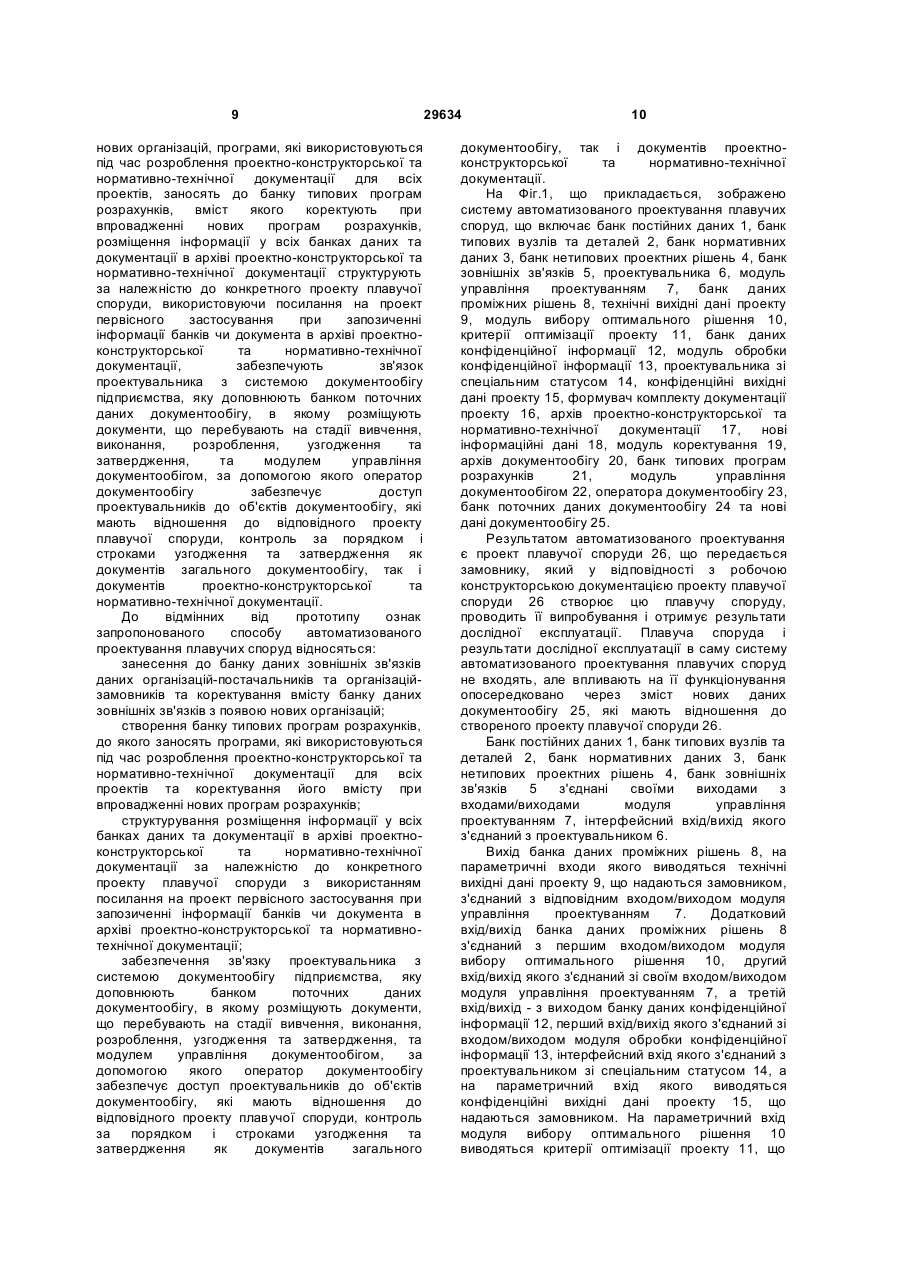

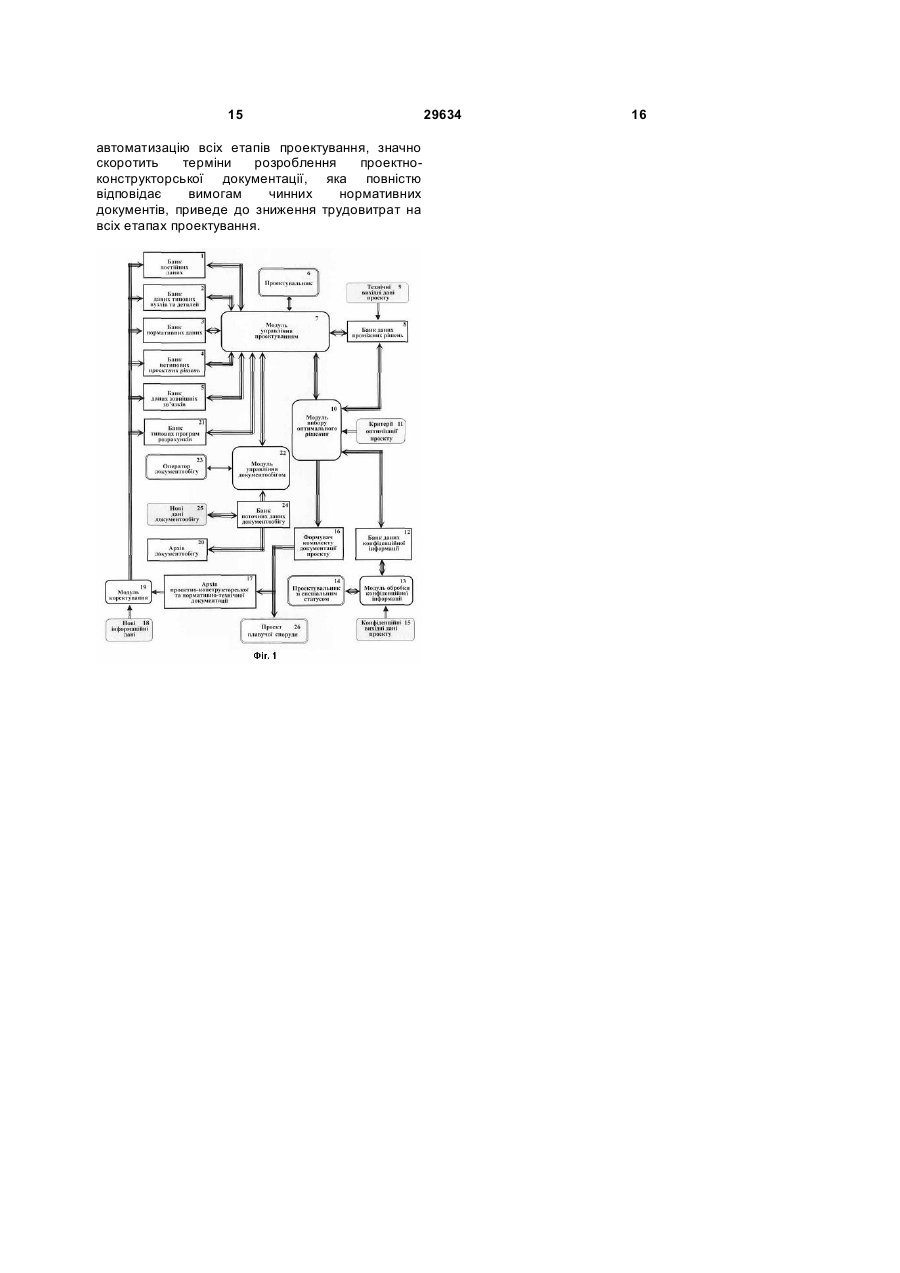

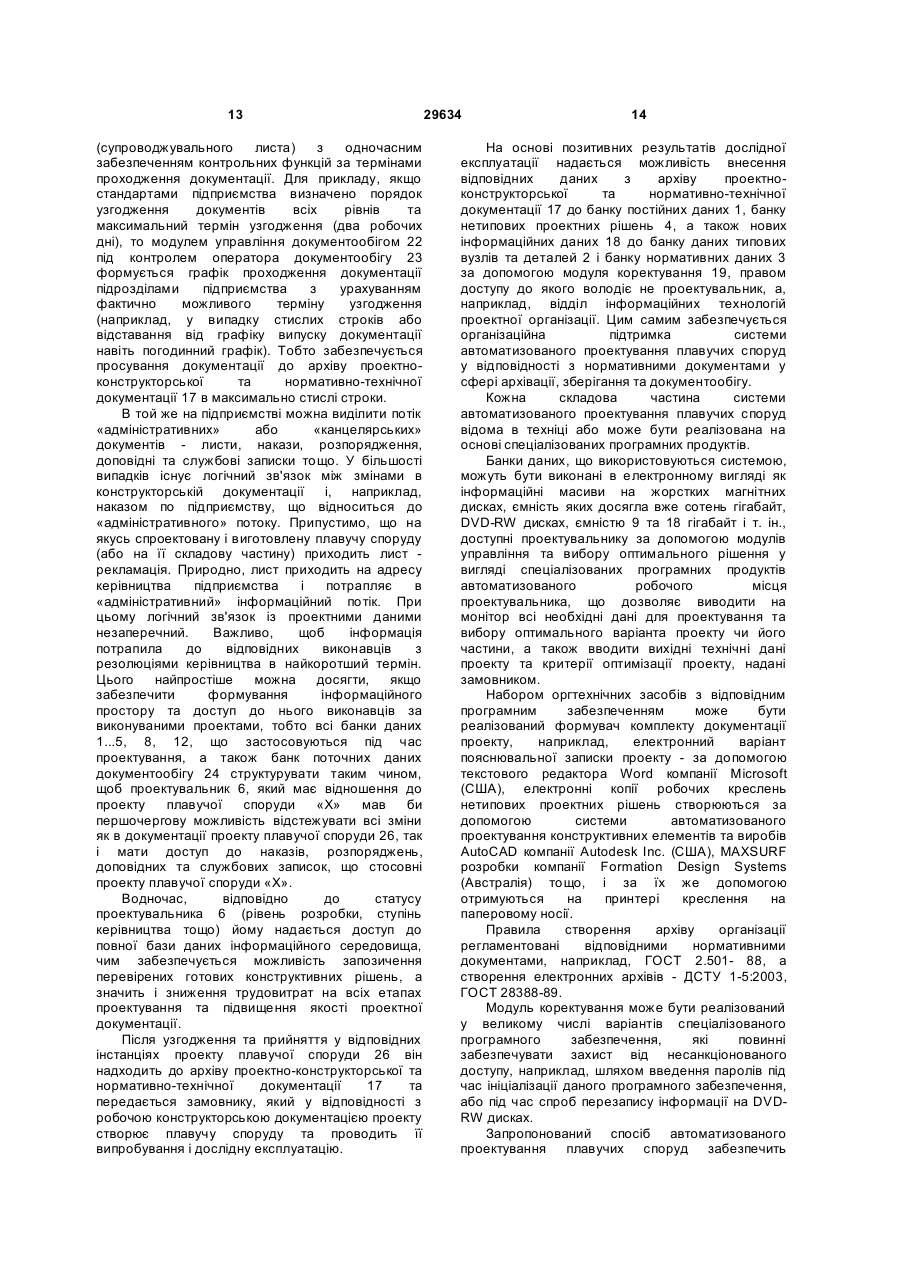

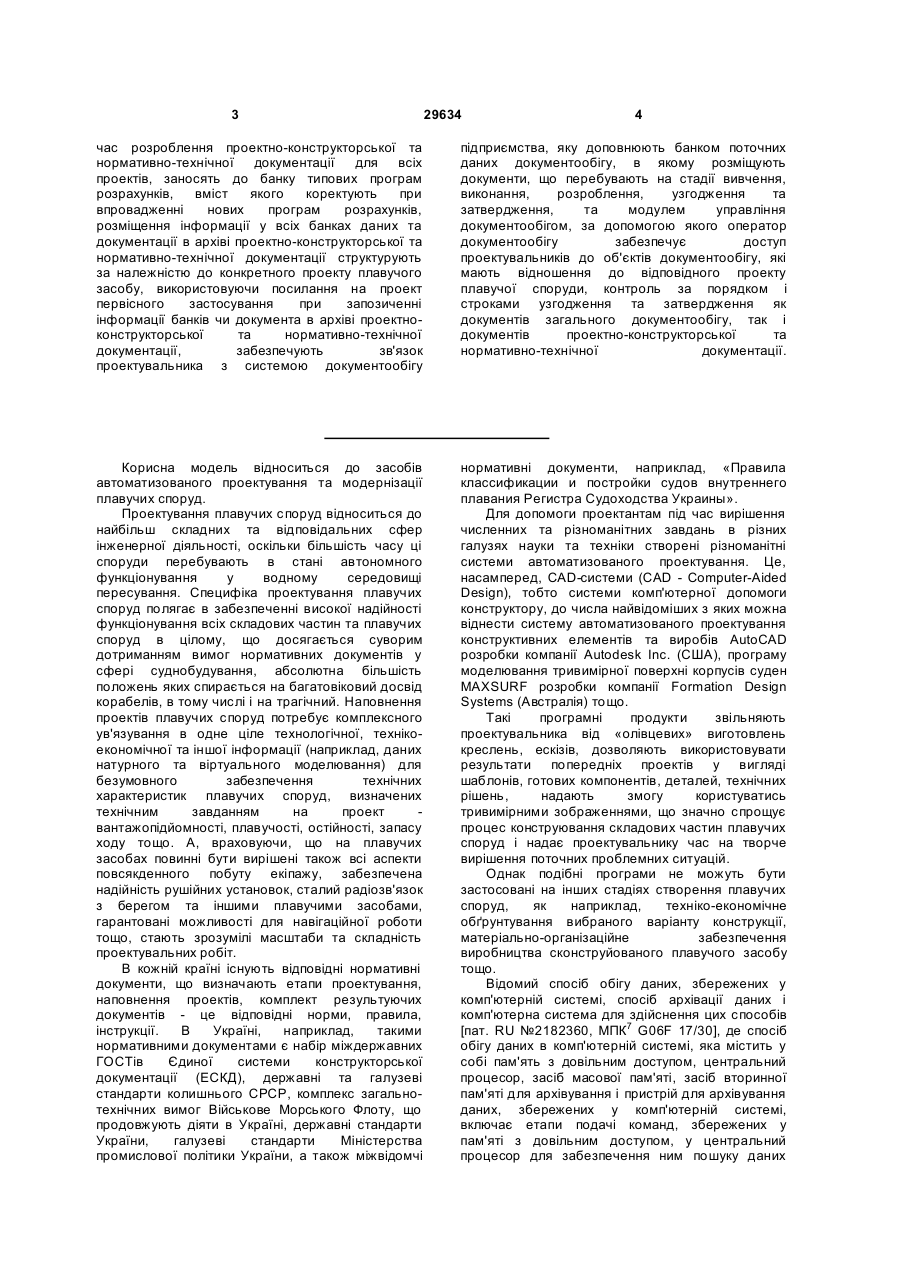

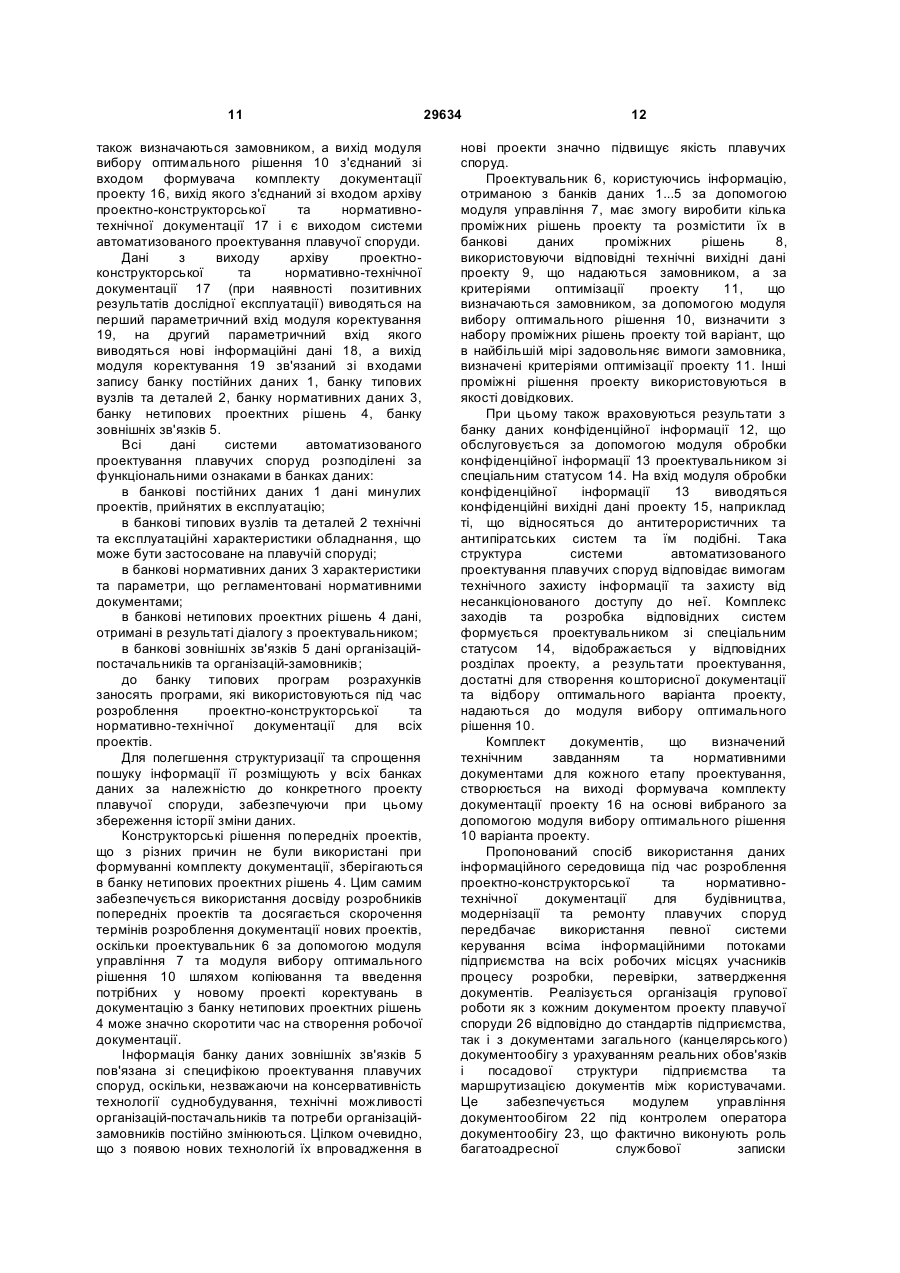

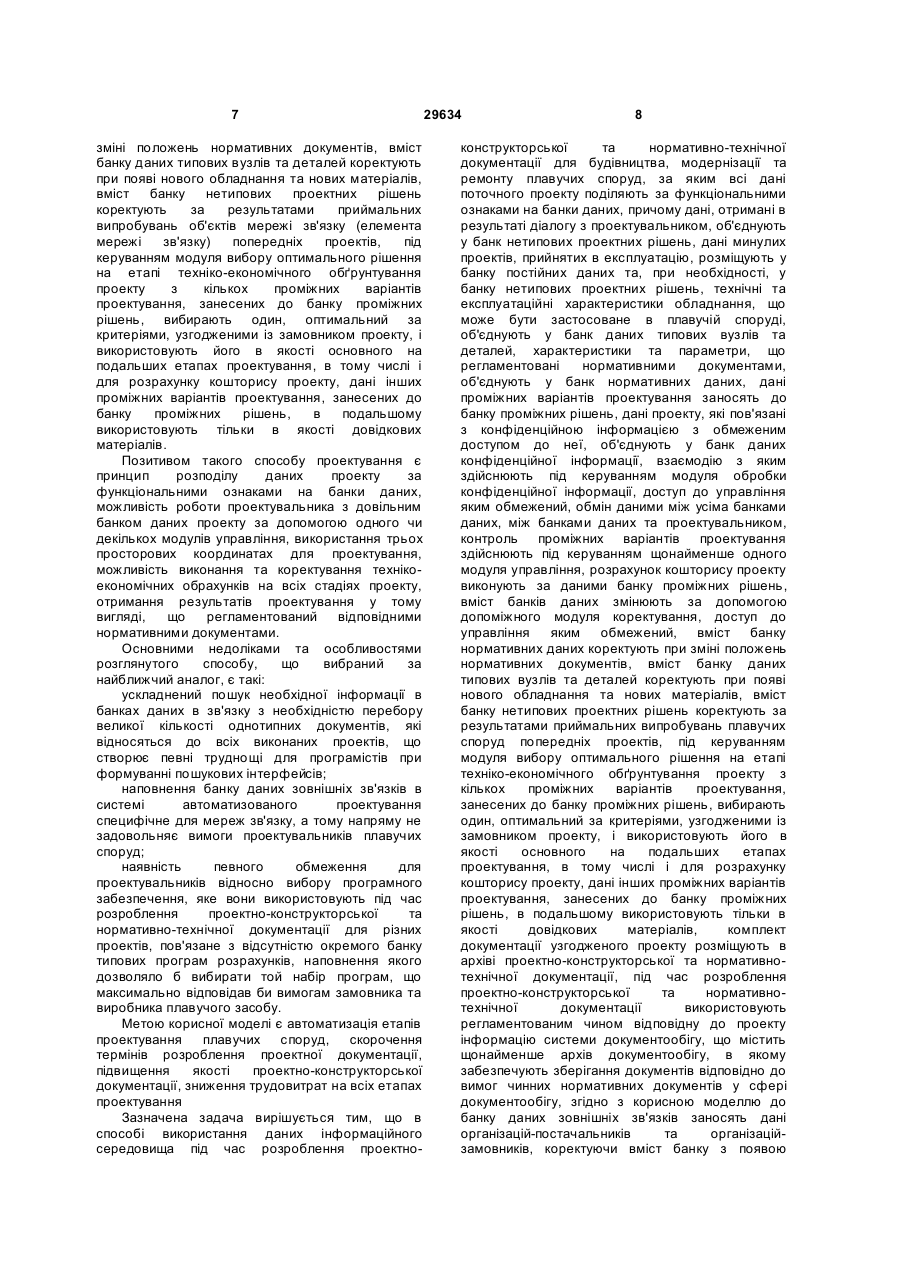

Спосіб використання даних інформаційного середовища під час розроблення проектноконструкторської та нормативно-технічної документації для будівництва, модернізації та ремонту плавучих споруд, за яким всі дані поточного проекту поділяють за функціональними ознаками на банки даних, причому дані, отримані в результаті діалогу з проектувальником, об'єднують у банк нетипових проектних рішень, дані минулих проектів, прийнятих в експлуатацію, розміщують у банку постійних даних та, при необхідності, у банку нетипових проектних рішень, технічні та експлуатаційні характеристики обладнання, що може бути застосоване в плавучій споруді, об'єднують у банк даних типових вузлів та деталей, характеристики та параметри, що регламентовані нормативними документами, об'єднують у банк нормативних даних, дані проміжних варіантів проектування заносять до банку проміжних рішень, дані проекту, які пов'язані з конфіденційною інформацією з обмеженим доступом до неї, об'єднують у банк даних конфіденційної інформації, взаємодію з яким 2 (19) 1 3 29634 4 час розроблення проектно-конструкторської та нормативно-технічної документації для всіх проектів, заносять до банку типових програм розрахунків, вміст якого коректують при впровадженні нових програм розрахунків, розміщення інформації у всіх банках даних та документації в архіві проектно-конструкторської та нормативно-технічної документації структурують за належністю до конкретного проекту плавучого засобу, використовуючи посилання на проект первісного застосування при запозиченні інформації банків чи документа в архіві проектноконструкторської та нормативно-технічної документації, забезпечують зв'язок проектувальника з системою документообігу підприємства, яку доповнюють банком поточних даних документообігу, в якому розміщують документи, що перебувають на стадії вивчення, виконання, розроблення, узгодження та затвердження, та модулем управління документообігом, за допомогою якого оператор документообігу забезпечує доступ проектувальників до об'єктів документообігу, які мають відношення до відповідного проекту плавучої споруди, контроль за порядком і строками узгодження та затвердження як документів загального документообігу, так і документів проектно-конструкторської та нормативно-технічної документації. Корисна модель відноситься до засобів автоматизованого проектування та модернізації плавучих споруд. Проектування плавучих споруд відноситься до найбільш складних та відповідальних сфер інженерної діяльності, оскільки більшість часу ці споруди перебувають в стані автономного функціонування у водному середовищі пересування. Специфіка проектування плавучих споруд полягає в забезпеченні високої надійності функціонування всіх складових частин та плавучих споруд в цілому, що досягається суворим дотриманням вимог нормативних документів у сфері суднобудування, абсолютна більшість положень яких спирається на багатовіковий досвід корабелів, в тому числі і на трагічний. Наповнення проектів плавучих споруд потребує комплексного ув'язування в одне ціле технологічної, технікоекономічної та іншої інформації (наприклад, даних натурного та віртуального моделювання) для безумовного забезпечення технічних характеристик плавучих споруд, визначених технічним завданням на проект вантажопідйомності, плавучості, остійності, запасу ходу тощо. А, враховуючи, що на плавучих засобах повинні бути вирішені також всі аспекти повсякденного побуту екіпажу, забезпечена надійність рушійних установок, сталий радіозв'язок з берегом та іншими плавучими засобами, гарантовані можливості для навігаційної роботи тощо, стають зрозумілі масштаби та складність проектувальних робіт. В кожній країні існують відповідні нормативні документи, що визначають етапи проектування, наповнення проектів, комплект результуючих документів - це відповідні норми, правила, інструкції. В Україні, наприклад, такими нормативними документами є набір міждержавних ГОСТів Єдиної системи конструкторської документації (ЕСКД), державні та галузеві стандарти колишнього СРСР, комплекс загальнотехнічних вимог Військове Морського Флоту, що продовжують діяти в Україні, державні стандарти України, галузеві стандарти Міністерства промислової політики України, а також міжвідомчі нормативні документи, наприклад, «Правила классификации и постройки судов внутреннего плавания Регистра Судоходства Украины». Для допомоги проектантам під час вирішення численних та різноманітних завдань в різних галузях науки та техніки створені різноманітні системи автоматизованого проектування. Це, насамперед, CAD-системи (CAD - Computer-Aided Design), тобто системи комп'ютерної допомоги конструктору, до числа найвідоміших з яких можна віднести систему автоматизованого проектування конструктивних елементів та виробів AutoCAD розробки компанії Autodesk Inc. (США), програму моделювання тривимірної поверхні корпусів суден MAXSURF розробки компанії Formation Design Systems (Австралія) тощо. Такі програмні продукти звільняють проектувальника від «олівцевих» виготовлень креслень, ескізів, дозволяють використовувати результати попередніх проектів у вигляді шаблонів, готових компонентів, деталей, технічних рішень, надають змогу користуватись тривимірними зображеннями, що значно спрощує процес конструювання складових частин плавучих споруд і надає проектувальнику час на творче вирішення поточних проблемних ситуацій. Однак подібні програми не можуть бути застосовані на інших стадіях створення плавучих споруд, як наприклад, техніко-економічне обґрунтування вибраного варіанту конструкції, матеріально-організаційне забезпечення виробництва сконструйованого плавучого засобу тощо. Відомий спосіб обігу даних, збережених у комп'ютерній системі, спосіб архівації даних і комп'ютерна система для здійснення цих способів [пат. RU №2182360, МПК7 G06F 17/30], де спосіб обігу даних в комп'ютерній системі, яка містить у собі пам'ять з довільним доступом, центральний процесор, засіб масової пам'яті, засіб вторинної пам'яті для архівування і пристрій для архівування даних, збережених у комп'ютерній системі, включає етапи подачі команд, збережених у пам'яті з довільним доступом, у центральний процесор для забезпечення ним пошуку даних 5 обігу, збережених у засобі масової пам'яті, шляхом генерування щонайменше запиту на зчитування, ідентифікації файлу, до якого потрібне звертання, причому файл складається з частин файлу, ідентифікації частин файлу, які є блоками, що відповідають елементарним блокам, ідентифікованим у таблиці розподілу файлів, у файлі, до яких необхідне звертання, звертання до частин файлу, причому етап звертання включає перевірку таблиці розподілу файлів, що визначає місця розташування частин файлу в засобі масової пам'яті, для визначення того, чи знаходяться частини файлу в засобі масової пам'яті, і якщо це так, то визначення місць розташування таких частин файлу, і формування бази даних, що ідентифікує місця розташування частин файлу, до яких повинне здійснюватися звертання, причому база даних визначає, чи є звертання звертанням для запису або звертанням для зчитування і на згаданому етапі формування бази даних ідентифікують частини файлу, до яких повинне бути здійснене звертання, і дату або дату і час здійснення звертання, а об'єднання даних у базу даних здійснюють, не допускаючи змісту в ній надлишкової інформації, тобто не включаючи в неї дані, що дублюють або перекривають попередні повідомлення, а спосіб архівування даних, збережених у комп'ютерній системі з ієрархічною організацією пам'яті, причому комп'ютерна система містить у собі пам'ять з випадковим доступом, центральний процесор, засіб масової пам'яті, засіб вторинної пам'яті для архівування і пристрій для архівування даних, збережених у комп'ютерній системі, включає етапи подачі команд, збережених у пам'яті з випадковим доступом, у центральний процесор для забезпечення їм архівування обраних даних, збережених у засобі масової пам'яті, у засобі вторинної пам'яті для архівування для звільнення простору в засобі масової пам'яті, ідентифікації з бази даних місць розташування частин файлу, до яких здійснене звертання, що включає ідентифікацію з бази даних частин файлу, до яких здійснювалося звертання з заданої дати, і частин файлу, до яких не здійснювалося звертання з заданої дати, етап архівування включає архівування в засобі вторинної пам'яті для архівування щонайменше деяких частин файлу, до яких не здійснювалося звертання з заданої дати, а етап звільнення включає звільнення в засобі масової пам'яті простору, зайнятого тими частинами файлу, до яких не здійснювалося звертання з заданої дати, але які були архівовані засобом архівування, при збереженні в засобі масової пам'яті частин файлу, до яких здійснювалося звертання з заданої дати, архівування з засобу масової пам'яті в засобі вторинної пам'яті для архівування щонайменше деяких частин файлу, до яких не було звертання, і звільнення простору в засобі масової пам'яті шляхом видалення з засобу масової пам'яті частин файлу, до яких не здійснювалося звертання, при збереженні в засобі масової пам'яті частин файлу, до яких здійснювалося звертання. За таким способом обігу даних, збережених у 29634 6 комп'ютерній системі, та їх архівації досягається значна економія дискового простору масової пам'яті, висока надійність збереження даних, можливість одночасного доступу багатьох користувачів до збережених даних та одночасна модифікація різних частин одного й того ж файлу, що є позитивом способу, але застосування його безпосередньо для автоматизованого проектування плавучих споруд, що у більшості випадків є надскладними об'єктами з великою кількістю взаємопов'язаних складових частин, неможливе, оскільки в ньому відсутні інші стадії проектування, що визначені нормативними документами. Найбільш близьким по суті до пропонованого способу проектування є спосіб автоматизованого проектування мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці [корисна модель UA №9479, МПК7 G06F 17/60], за яким всі дані поточного проекту поділяють за функціональними ознаками на банки даних, причому дані, які визначають геофізичні параметри місцевості даної територіальної (адміністративної) одиниці у трьох просторових координатах, розміщують у банку постійних даних, технічні та експлуатаційні характеристики обладнання, що може бути застосоване в мережі зв'язку (елементові мережі зв'язку), об'єднують у банк даних типових вузлів та деталей, характеристики та параметри, що регламентовані нормативними документами, об'єднують у банк нормативних даних, дані, отримані в результаті діалогу з проектувальником, об'єднують у банк нетипових проектних рішень, дані проміжних варіантів проектування заносять до банку проміжних рішень, обмін даними між усіма банками даних, між банками даних та проектувальником, контроль проміжних варіантів проектування здійснюють під керуванням щонайменше одного модуля управління, розрахунок кошторису проекту виконують за даними банку проміжних рішень, комплект документації узгодженого проекту розміщують в архіві, дані, які відносяться до каналів зв'язку, які виходять за межі даної територіальної (адміністративної) одиниці, об'єднують у банк даних зовнішніх зв'язків, дані проекту, які пов'язані з цілісністю інформації та несанкціонованим доступом до неї, об'єднують у банк даних технічного захисту інформації, взаємодію з яким здійснюють під керуванням модуля обробки конфіденційної інформації, доступ до управління яким обмежений, дані кожного проекту, прийнятого в експлуатацію, переносять з архіву до банку постійних даних та, при необхідності, до банку даних зовнішніх зв'язків і банку нетипових проектних рішень, вміст банків даних змінюють за допомогою допоміжного модуля коректування, доступ до управління яким обмежений, причому вміст банку постійних даних коректують за результатами топографічних досліджень на відповідних етапах поточного проекту, приймальних випробувань об'єктів мережі зв'язку (елемента мережі зв'язку) попередніх проектів, вміст банку нормативних даних коректують при 7 зміні положень нормативних документів, вміст банку даних типових вузлів та деталей коректують при появі нового обладнання та нових матеріалів, вміст банку нетипових проектних рішень коректують за результатами приймальних випробувань об'єктів мережі зв'язку (елемента мережі зв'язку) попередніх проектів, під керуванням модуля вибору оптимального рішення на етапі техніко-економічного обґрунтування проекту з кількох проміжних варіантів проектування, занесених до банку проміжних рішень, вибирають один, оптимальний за критеріями, узгодженими із замовником проекту, і використовують його в якості основного на подальших етапах проектування, в тому числі і для розрахунку кошторису проекту, дані інших проміжних варіантів проектування, занесених до банку проміжних рішень, в подальшому використовують тільки в якості довідкових матеріалів. Позитивом такого способу проектування є принцип розподілу даних проекту за функціональними ознаками на банки даних, можливість роботи проектувальника з довільним банком даних проекту за допомогою одного чи декількох модулів управління, використання трьох просторових координатах для проектування, можливість виконання та коректування технікоекономічних обрахунків на всіх стадіях проекту, отримання результатів проектування у тому вигляді, що регламентований відповідними нормативними документами. Основними недоліками та особливостями розглянутого способу, що вибраний за найближчий аналог, є такі: ускладнений пошук необхідної інформації в банках даних в зв'язку з необхідністю перебору великої кількості однотипних документів, які відносяться до всіх виконаних проектів, що створює певні труднощі для програмістів при формуванні пошукових інтерфейсів; наповнення банку даних зовнішніх зв'язків в системі автоматизованого проектування специфічне для мереж зв'язку, а тому напряму не задовольняє вимоги проектувальників плавучих споруд; наявність певного обмеження для проектувальників відносно вибору програмного забезпечення, яке вони використовують під час розроблення проектно-конструкторської та нормативно-технічної документації для різних проектів, пов'язане з відсутністю окремого банку типових програм розрахунків, наповнення якого дозволяло б вибирати той набір програм, що максимально відповідав би вимогам замовника та виробника плавучого засобу. Метою корисної моделі є автоматизація етапів проектування плавучих споруд, скорочення термінів розроблення проектної документації, підвищення якості проектно-конструкторської документації, зниження трудовитрат на всіх етапах проектування Зазначена задача вирішується тим, що в способі використання даних інформаційного середовища під час розроблення проектно 29634 8 конструкторської та нормативно-технічної документації для будівництва, модернізації та ремонту плавучих споруд, за яким всі дані поточного проекту поділяють за функціональними ознаками на банки даних, причому дані, отримані в результаті діалогу з проектувальником, об'єднують у банк нетипових проектних рішень, дані минулих проектів, прийнятих в експлуатацію, розміщують у банку постійних даних та, при необхідності, у банку нетипових проектних рішень, технічні та експлуатаційні характеристики обладнання, що може бути застосоване в плавучій споруді, об'єднують у банк даних типових вузлів та деталей, характеристики та параметри, що регламентовані нормативними документами, об'єднують у банк нормативних даних, дані проміжних варіантів проектування заносять до банку проміжних рішень, дані проекту, які пов'язані з конфіденційною інформацією з обмеженим доступом до неї, об'єднують у банк даних конфіденційної інформації, взаємодію з яким здійснюють під керуванням модуля обробки конфіденційної інформації, доступ до управління яким обмежений, обмін даними між усіма банками даних, між банками даних та проектувальником, контроль проміжних варіантів проектування здійснюють під керуванням щонайменше одного модуля управління, розрахунок кошторису проекту виконують за даними банку проміжних рішень, вміст банків даних змінюють за допомогою допоміжного модуля коректування, доступ до управління яким обмежений, вміст банку нормативних даних коректують при зміні положень нормативних документів, вміст банку даних типових вузлів та деталей коректують при появі нового обладнання та нових матеріалів, вміст банку нетипових проектних рішень коректують за результатами приймальних випробувань плавучих споруд попередніх проектів, під керуванням модуля вибору оптимального рішення на етапі техніко-економічного обґрунтування проекту з кількох проміжних варіантів проектування, занесених до банку проміжних рішень, вибирають один, оптимальний за критеріями, узгодженими із замовником проекту, і використовують його в якості основного на подальших етапах проектування, в тому числі і для розрахунку кошторису проекту, дані інших проміжних варіантів проектування, занесених до банку проміжних рішень, в подальшому використовують тільки в якості довідкових матеріалів, комплект документації узгодженого проекту розміщують в архіві проектно-конструкторської та нормативнотехнічної документації, під час розроблення проектно-конструкторської та нормативнотехнічної документації використовують регламентованим чином відповідну до проекту інформацію системи документообігу, що містить щонайменше архів документообігу, в якому забезпечують зберігання документів відповідно до вимог чинних нормативних документів у сфері документообігу, згідно з корисною моделлю до банку даних зовнішніх зв'язків заносять дані організацій-постачальників та організаційзамовників, коректуючи вміст банку з появою 9 нових організацій, програми, які використовуються під час розроблення проектно-конструкторської та нормативно-технічної документації для всіх проектів, заносять до банку типових програм розрахунків, вміст якого коректують при впровадженні нових програм розрахунків, розміщення інформації у всіх банках даних та документації в архіві проектно-конструкторської та нормативно-технічної документації структурують за належністю до конкретного проекту плавучої споруди, використовуючи посилання на проект первісного застосування при запозиченні інформації банків чи документа в архіві проектноконструкторської та нормативно-технічної документації, забезпечують зв'язок проектувальника з системою документообігу підприємства, яку доповнюють банком поточних даних документообігу, в якому розміщують документи, що перебувають на стадії вивчення, виконання, розроблення, узгодження та затвердження, та модулем управління документообігом, за допомогою якого оператор документообігу забезпечує доступ проектувальників до об'єктів документообігу, які мають відношення до відповідного проекту плавучої споруди, контроль за порядком і строками узгодження та затвердження як документів загального документообігу, так і документів проектно-конструкторської та нормативно-технічної документації. До відмінних від прототипу ознак запропонованого способу автоматизованого проектування плавучих споруд відносяться: занесення до банку даних зовнішніх зв'язків даних організацій-постачальників та організаційзамовників та коректування вмісту банку даних зовнішніх зв'язків з появою нових організацій; створення банку типових програм розрахунків, до якого заносять програми, які використовуються під час розроблення проектно-конструкторської та нормативно-технічної документації для всіх проектів та коректування його вмісту при впровадженні нових програм розрахунків; структурування розміщення інформації у всіх банках даних та документації в архіві проектноконструкторської та нормативно-технічної документації за належністю до конкретного проекту плавучої споруди з використанням посилання на проект первісного застосування при запозиченні інформації банків чи документа в архіві проектно-конструкторської та нормативнотехнічної документації; забезпечення зв'язку проектувальника з системою документообігу підприємства, яку доповнюють банком поточних даних документообігу, в якому розміщують документи, що перебувають на стадії вивчення, виконання, розроблення, узгодження та затвердження, та модулем управління документообігом, за допомогою якого оператор документообігу забезпечує доступ проектувальників до об'єктів документообігу, які мають відношення до відповідного проекту плавучої споруди, контроль за порядком і строками узгодження та затвердження як документів загального 29634 10 документообігу, так і документів проектноконструкторської та нормативно-технічної документації. На Фіг.1, що прикладається, зображено систему автоматизованого проектування плавучих споруд, що включає банк постійних даних 1, банк типових вузлів та деталей 2, банк нормативних даних 3, банк нетипових проектних рішень 4, банк зовнішніх зв'язків 5, проектувальника 6, модуль управління проектуванням 7, банк даних проміжних рішень 8, технічні вихідні дані проекту 9, модуль вибору оптимального рішення 10, критерії оптимізації проекту 11, банк даних конфіденційної інформації 12, модуль обробки конфіденційної інформації 13, проектувальника зі спеціальним статусом 14, конфіденційні вихідні дані проекту 15, формувач комплекту документації проекту 16, архів проектно-конструкторської та нормативно-технічної документації 17, нові інформаційні дані 18, модуль коректування 19, архів документообігу 20, банк типових програм розрахунків 21, модуль управління документообігом 22, оператора документообігу 23, банк поточних даних документообігу 24 та нові дані документообігу 25. Результатом автоматизованого проектування є проект плавучої споруди 26, що передається замовнику, який у відповідності з робочою конструкторською документацією проекту плавучої споруди 26 створює цю плавучу споруду, проводить її випробування і отримує результати дослідної експлуатації. Плавуча споруда і результати дослідної експлуатації в саму систему автоматизованого проектування плавучих споруд не входять, але впливають на її функціонування опосередковано через зміст нових даних документообігу 25, які мають відношення до створеного проекту плавучої споруди 26. Банк постійних даних 1, банк типових вузлів та деталей 2, банк нормативних даних 3, банк нетипових проектних рішень 4, банк зовнішніх зв'язків 5 з'єднані своїми виходами з входами/виходами модуля управління проектуванням 7, інтерфейсний вхід/вихід якого з'єднаний з проектувальником 6. Вихід банка даних проміжних рішень 8, на параметричні входи якого виводяться технічні вихідні дані проекту 9, що надаються замовником, з'єднаний з відповідним входом/виходом модуля управління проектуванням 7. Додатковий вхід/вихід банка даних проміжних рішень 8 з'єднаний з першим входом/виходом модуля вибору оптимального рішення 10, другий вхід/вихід якого з'єднаний зі своїм входом/виходом модуля управління проектуванням 7, а третій вхід/вихід - з виходом банку даних конфіденційної інформації 12, перший вхід/вихід якого з'єднаний зі входом/виходом модуля обробки конфіденційної інформації 13, інтерфейсний вхід якого з'єднаний з проектувальником зі спеціальним статусом 14, а на параметричний вхід якого виводяться конфіденційні вихідні дані проекту 15, що надаються замовником. На параметричний вхід модуля вибору оптимального рішення 10 виводяться критерії оптимізації проекту 11, що 11 також визначаються замовником, а вихід модуля вибору оптимального рішення 10 з'єднаний зі входом формувача комплекту документації проекту 16, вихід якого з'єднаний зі входом архіву проектно-конструкторської та нормативнотехнічної документації 17 і є виходом системи автоматизованого проектування плавучої споруди. Дані з виходу архіву проектноконструкторської та нормативно-технічної документації 17 (при наявності позитивних результатів дослідної експлуатації) виводяться на перший параметричний вхід модуля коректування 19, на другий параметричний вхід якого виводяться нові інформаційні дані 18, а вихід модуля коректування 19 зв'язаний зі входами запису банку постійних даних 1, банку типових вузлів та деталей 2, банку нормативних даних 3, банку нетипових проектних рішень 4, банку зовнішніх зв'язків 5. Всі дані системи автоматизованого проектування плавучих споруд розподілені за функціональними ознаками в банках даних: в банкові постійних даних 1 дані минулих проектів, прийнятих в експлуатацію; в банкові типових вузлів та деталей 2 технічні та експлуатаційні характеристики обладнання, що може бути застосоване на плавучій споруді; в банкові нормативних даних 3 характеристики та параметри, що регламентовані нормативними документами; в банкові нетипових проектних рішень 4 дані, отримані в результаті діалогу з проектувальником; в банкові зовнішніх зв'язків 5 дані організаційпостачальників та організацій-замовників; до банку типових програм розрахунків заносять програми, які використовуються під час розроблення проектно-конструкторської та нормативно-технічної документації для всіх проектів. Для полегшення структуризації та спрощення пошуку інформації її розміщують у всіх банках даних за належністю до конкретного проекту плавучої споруди, забезпечуючи при цьому збереження історії зміни даних. Конструкторські рішення попередніх проектів, що з різних причин не були використані при формуванні комплекту документації, зберігаються в банку нетипових проектних рішень 4. Цим самим забезпечується використання досвіду розробників попередніх проектів та досягається скорочення термінів розроблення документації нових проектів, оскільки проектувальник 6 за допомогою модуля управління 7 та модуля вибору оптимального рішення 10 шляхом копіювання та введення потрібних у новому проекті коректувань в документацію з банку нетипових проектних рішень 4 може значно скоротити час на створення робочої документації. Інформація банку даних зовнішніх зв'язків 5 пов'язана зі специфікою проектування плавучих споруд, оскільки, незважаючи на консервативність технології суднобудування, технічні можливості організацій-постачальників та потреби організаційзамовників постійно змінюються. Цілком очевидно, що з появою нових технологій їх впровадження в 29634 12 нові проекти значно підвищує якість плавучих споруд. Проектувальник 6, користуючись інформацію, отриманою з банків даних 1...5 за допомогою модуля управління 7, має змогу виробити кілька проміжних рішень проекту та розмістити їх в банкові даних проміжних рішень 8, використовуючи відповідні технічні вихідні дані проекту 9, що надаються замовником, а за критеріями оптимізації проекту 11, що визначаються замовником, за допомогою модуля вибору оптимального рішення 10, визначити з набору проміжних рішень проекту той варіант, що в найбільшій мірі задовольняє вимоги замовника, визначені критеріями оптимізації проекту 11. Інші проміжні рішення проекту використовуються в якості довідкових. При цьому також враховуються результати з банку даних конфіденційної інформації 12, що обслуговується за допомогою модуля обробки конфіденційної інформації 13 проектувальником зі спеціальним статусом 14. На вхід модуля обробки конфіденційної інформації 13 виводяться конфіденційні вихідні дані проекту 15, наприклад ті, що відносяться до антитерористичних та антипіратських систем та їм подібні. Така структура системи автоматизованого проектування плавучих споруд відповідає вимогам технічного захисту інформації та захисту від несанкціонованого доступу до неї. Комплекс заходів та розробка відповідних систем формується проектувальником зі спеціальним статусом 14, відображається у відповідних розділах проекту, а результати проектування, достатні для створення кошторисної документації та відбору оптимального варіанта проекту, надаються до модуля вибору оптимального рішення 10. Комплект документів, що визначений технічним завданням та нормативними документами для кожного етапу проектування, створюється на виході формувача комплекту документації проекту 16 на основі вибраного за допомогою модуля вибору оптимального рішення 10 варіанта проекту. Пропонований спосіб використання даних інформаційного середовища під час розроблення проектно-конструкторської та нормативнотехнічної документації для будівництва, модернізації та ремонту плавучих споруд передбачає використання певної системи керування всіма інформаційними потоками підприємства на всіх робочих місцях учасників процесу розробки, перевірки, затвердження документів. Реалізується організація групової роботи як з кожним документом проекту плавучої споруди 26 відповідно до стандартів підприємства, так і з документами загального (канцелярського) документообігу з урахуванням реальних обов'язків і посадової структури підприємства та маршрутизацією документів між користувачами. Це забезпечується модулем управління документообігом 22 під контролем оператора документообігу 23, що фактично виконують роль багатоадресної службової записки 13 (супроводжувального листа) з одночасним забезпеченням контрольних функцій за термінами проходження документації. Для прикладу, якщо стандартами підприємства визначено порядок узгодження документів всіх рівнів та максимальний термін узгодження (два робочих дні), то модулем управління документообігом 22 під контролем оператора документообігу 23 формується графік проходження документації підрозділами підприємства з урахуванням фактично можливого терміну узгодження (наприклад, у випадку стислих строків або відставання від графіку випуску документації навіть погодинний графік). Тобто забезпечується просування документації до архіву проектноконструкторської та нормативно-технічної документації 17 в максимально стислі строки. В той же на підприємстві можна виділити потік «адміністративних» або «канцелярських» документів - листи, накази, розпорядження, доповідні та службові записки тощо. У більшості випадків існує логічний зв'язок між змінами в конструкторській документації і, наприклад, наказом по підприємству, що відноситься до «адміністративного» потоку. Припустимо, що на якусь спроектовану і виготовлену плавучу споруду (або на її складову частину) приходить лист рекламація. Природно, лист приходить на адресу керівництва підприємства і потрапляє в «адміністративний» інформаційний потік. При цьому логічний зв'язок із проектними даними незаперечний. Важливо, щоб інформація потрапила до відповідних виконавців з резолюціями керівництва в найкоротший термін. Цього найпростіше можна досягти, якщо забезпечити формування інформаційного простору та доступ до нього виконавців за виконуваними проектами, тобто всі банки даних 1...5, 8, 12, що застосовуються під час проектування, а також банк поточних даних документообігу 24 структурувати таким чином, щоб проектувальник 6, який має відношення до проекту плавучої споруди «X» мав би першочергову можливість відстежувати всі зміни як в документації проекту плавучої споруди 26, так і мати доступ до наказів, розпоряджень, доповідних та службових записок, що стосовні проекту плавучої споруди «X». Водночас, відповідно до статусу проектувальника 6 (рівень розробки, ступінь керівництва тощо) йому надається доступ до повної бази даних інформаційного середовища, чим забезпечується можливість запозичення перевірених готових конструктивних рішень, а значить і зниження трудовитрат на всіх етапах проектування та підвищення якості проектної документації. Після узгодження та прийняття у відповідних інстанціях проекту плавучої споруди 26 він надходить до архіву проектно-конструкторської та нормативно-технічної документації 17 та передається замовнику, який у відповідності з робочою конструкторською документацією проекту створює плавучу споруду та проводить її випробування і дослідну експлуатацію. 29634 14 На основі позитивних результатів дослідної експлуатації надається можливість внесення відповідних даних з архіву проектноконструкторської та нормативно-технічної документації 17 до банку постійних даних 1, банку нетипових проектних рішень 4, а також нових інформаційних даних 18 до банку даних типових вузлів та деталей 2 і банку нормативних даних 3 за допомогою модуля коректування 19, правом доступу до якого володіє не проектувальник, а, наприклад, відділ інформаційних технологій проектної організації. Цим самим забезпечується організаційна підтримка системи автоматизованого проектування плавучих споруд у відповідності з нормативними документами у сфері архівації, зберігання та документообігу. Кожна складова частина системи автоматизованого проектування плавучих споруд відома в техніці або може бути реалізована на основі спеціалізованих програмних продуктів. Банки даних, що використовуються системою, можуть бути виконані в електронному вигляді як інформаційні масиви на жорстких магнітних дисках, ємність яких досягла вже сотень гігабайт, DVD-RW дисках, ємністю 9 та 18 гігабайт і т. ін., доступні проектувальнику за допомогою модулів управління та вибору оптимального рішення у вигляді спеціалізованих програмних продуктів автоматизованого робочого місця проектувальника, що дозволяє виводити на монітор всі необхідні дані для проектування та вибору оптимального варіанта проекту чи його частини, а також вводити вихідні технічні дані проекту та критерії оптимізації проекту, надані замовником. Набором оргтехнічних засобів з відповідним програмним забезпеченням може бути реалізований формувач комплекту документації проекту, наприклад, електронний варіант пояснювальної записки проекту - за допомогою текстового редактора Word компанії Microsoft (США), електронні копії робочих креслень нетипових проектних рішень створюються за допомогою системи автоматизованого проектування конструктивних елементів та виробів AutoCAD компанії Autodesk Inc. (США), MAXSURF розробки компанії Formation Design Systems (Австралія) тощо, і за їх же допомогою отримуються на принтері креслення на паперовому носії. Правила створення архіву організації регламентовані відповідними нормативними документами, наприклад, ГОСТ 2.501- 88, а створення електронних архівів - ДСТУ 1-5:2003, ГОСТ 28388-89. Модуль коректування може бути реалізований у великому числі варіантів спеціалізованого програмного забезпечення, які повинні забезпечувати захист від несанкціонованого доступу, наприклад, шляхом введення паролів під час ініціалізації даного програмного забезпечення, або під час спроб перезапису інформації на DVDRW дисках. Запропонований спосіб автоматизованого проектування плавучих споруд забезпечить 15 автоматизацію всіх етапів проектування, значно скоротить терміни розроблення проектноконструкторської документації, яка повністю відповідає вимогам чинних нормативних документів, приведе до зниження трудовитрат на всіх етапах проектування. 29634 16
