Контейнер для напоїв

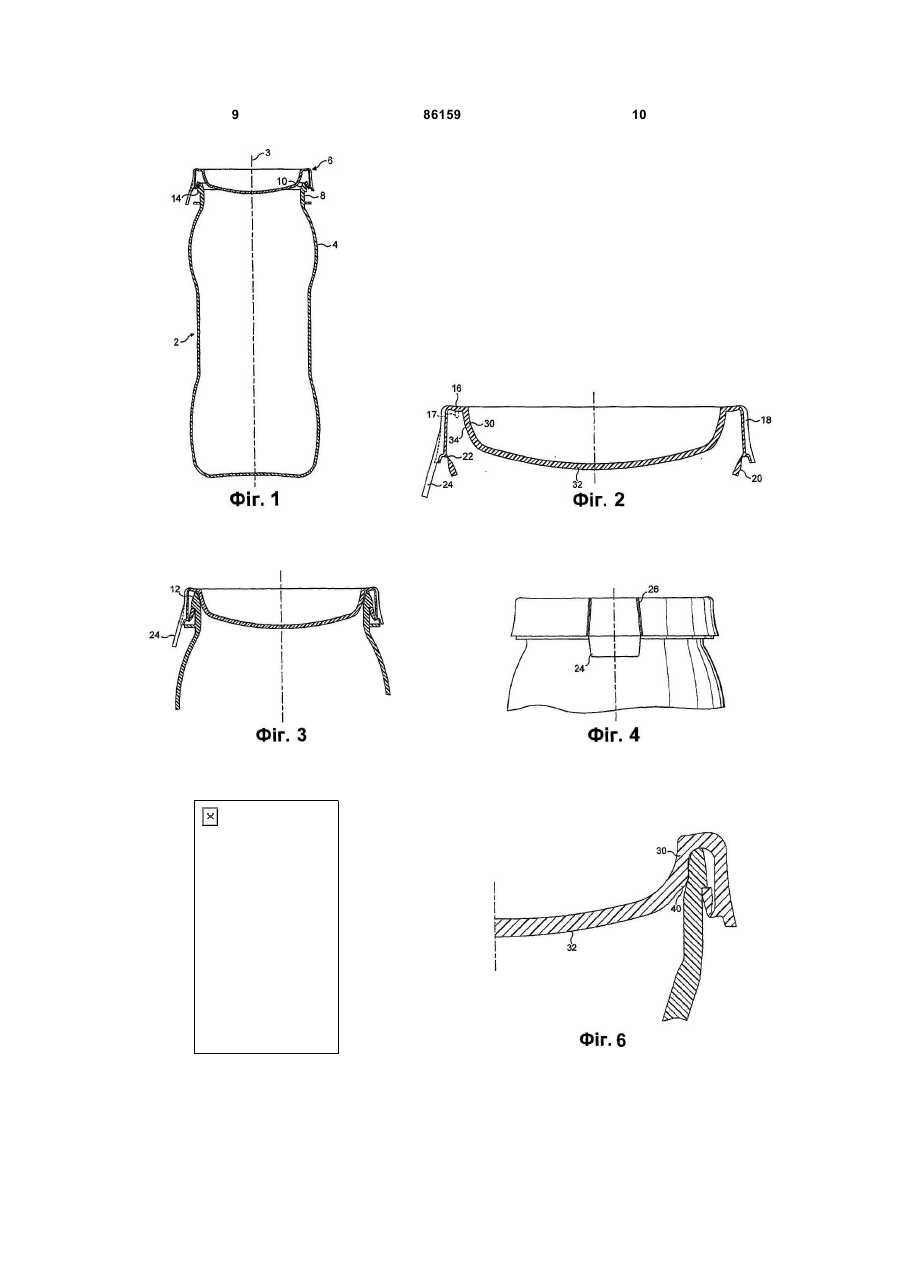

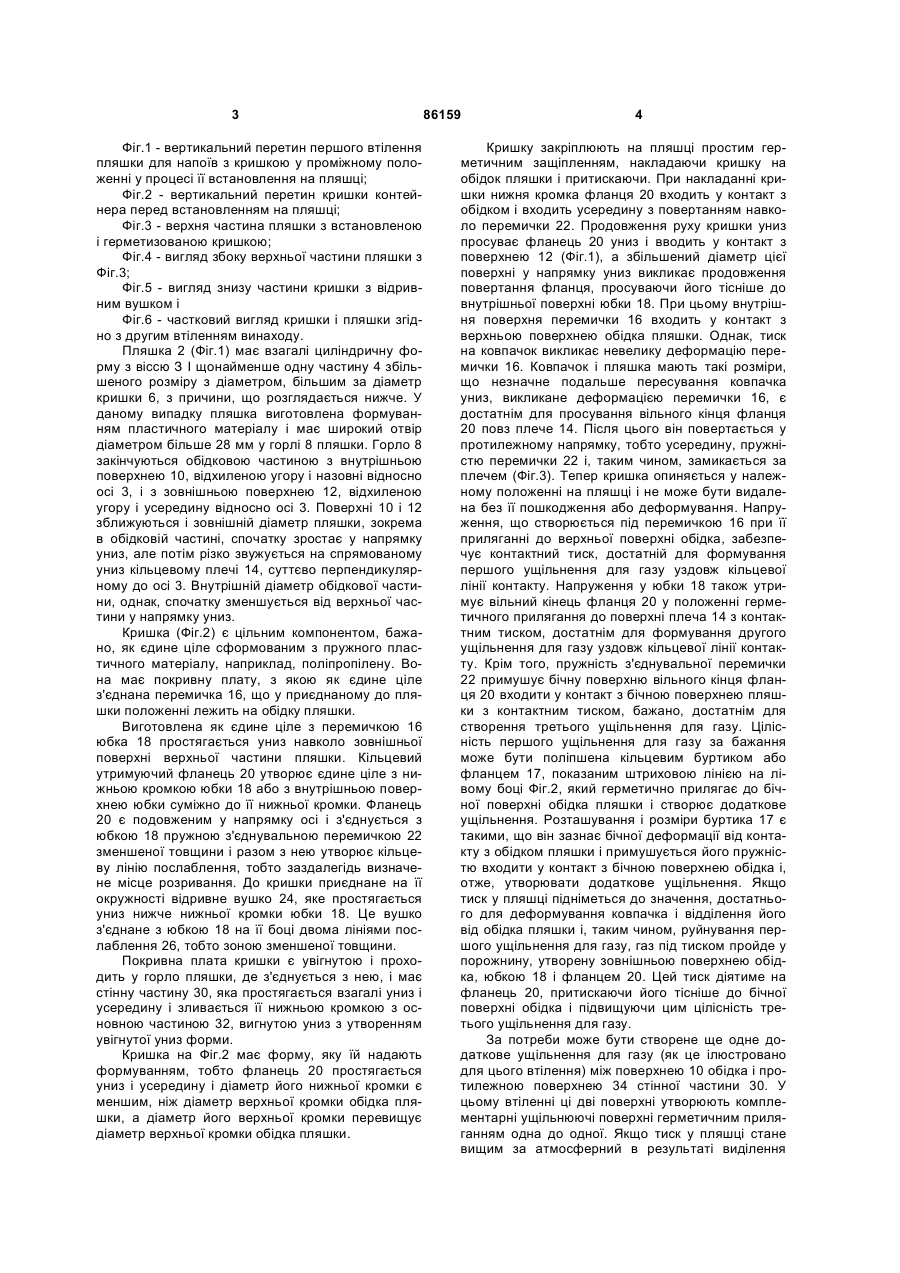

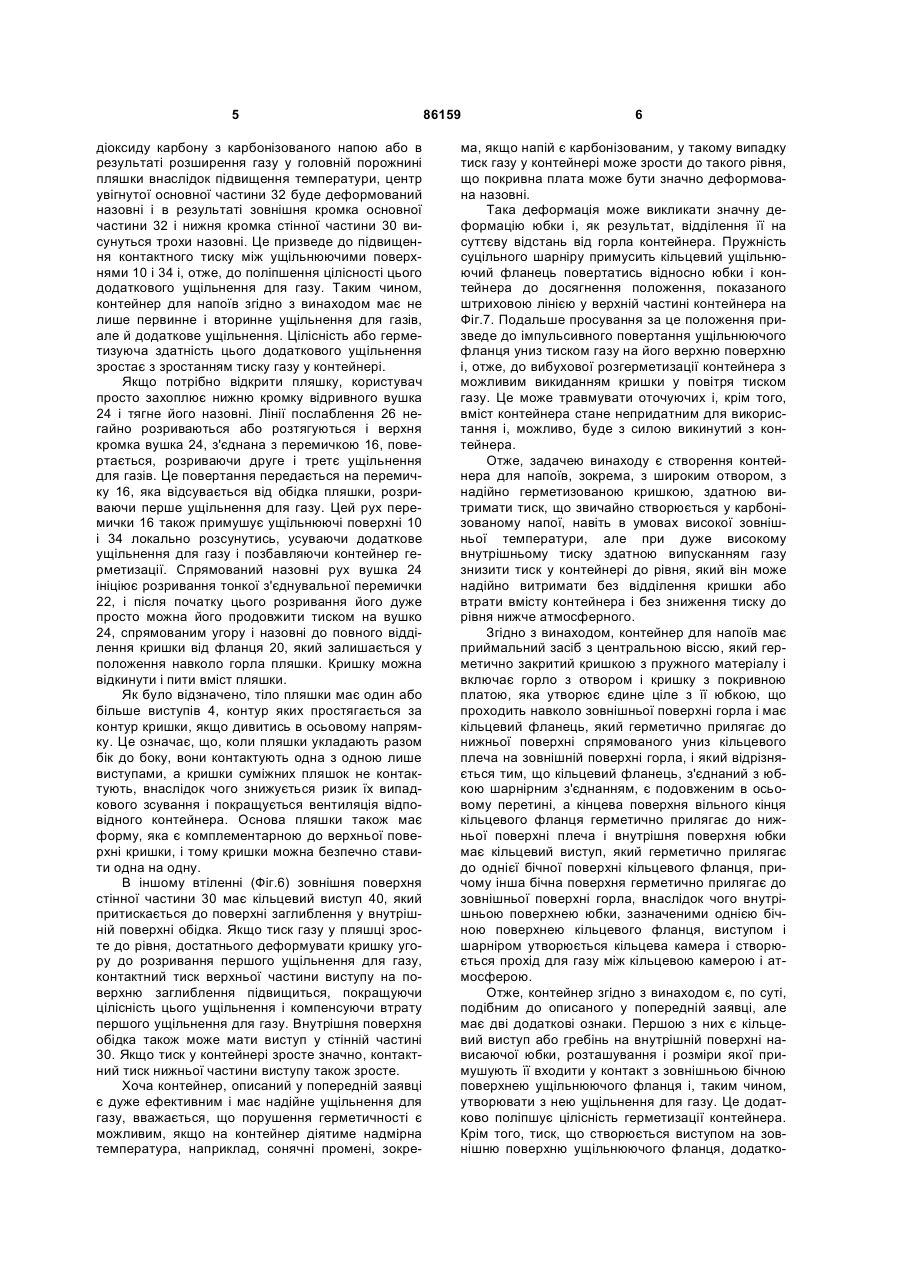

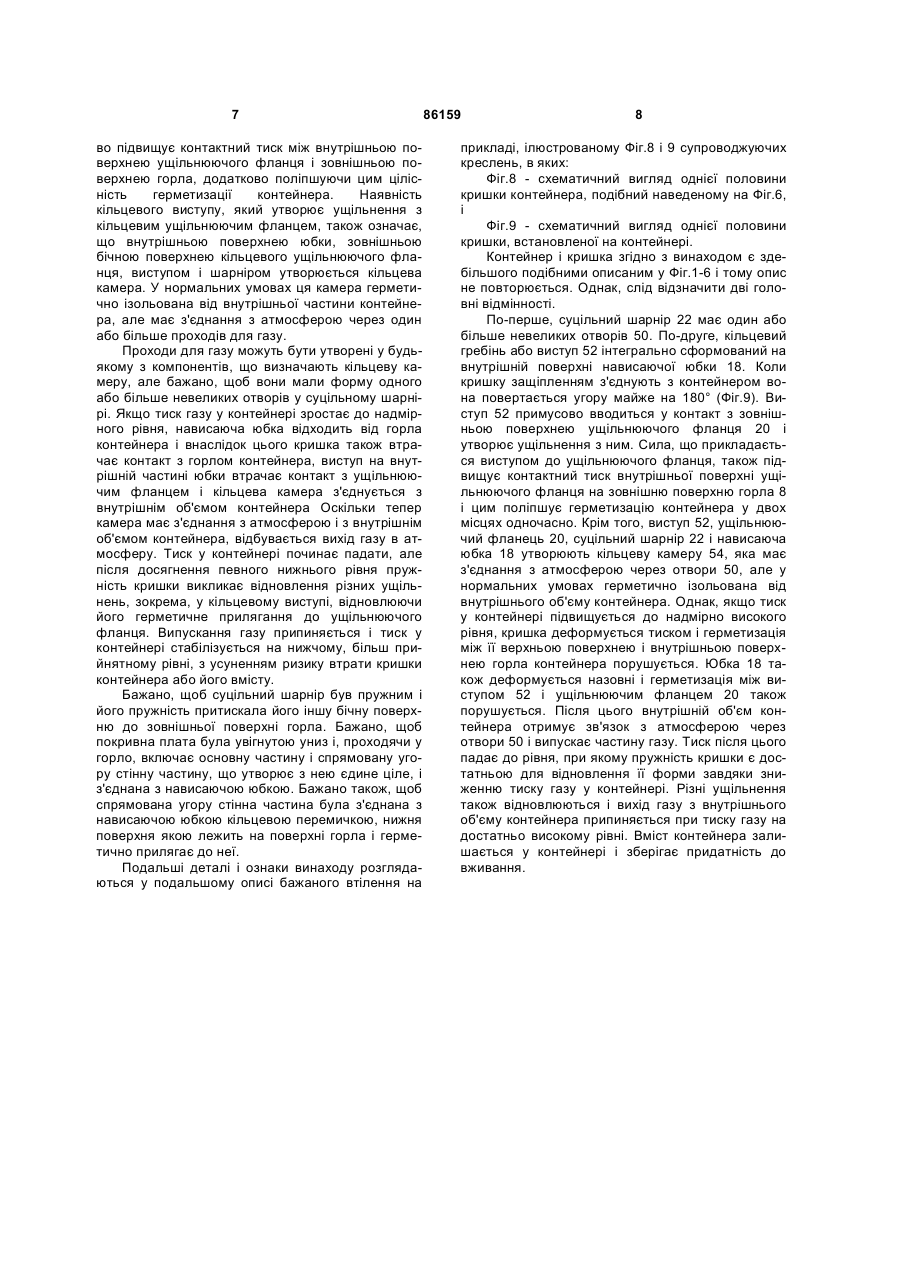

1. Контейнер для напоїв, що містить приймальний засіб з центральною віссю, який герметично закритий кришкою з пружного матеріалу і має горло з отвором і кришку з покривною платою, що утворює єдине ціле з її юбкою, яка проходить навколо зовнішньої поверхні горла і має кільцевий фланець, що герметично прилягає до нижньої поверхні спрямованого униз кільцевого плеча на зовнішній поверхні горла, який відрізняється тим, що кільцевий фланець, з'єднаний з юбкою шарнірним з'єднанням, є подовженим в осьовому перерізі, а кінцева поверхня вільного кінця кільцевого фланця герметично прилягає до нижньої поверхні C2 2 (19) 1 3 Фіг.1 - вертикальний перетин першого втілення пляшки для напоїв з кришкою у проміжному положенні у процесі її встановлення на пляшці; Фіг.2 - вертикальний перетин кришки контейнера перед встановленням на пляшці; Фіг.3 - верхня частина пляшки з встановленою і герметизованою кришкою; Фіг.4 - вигляд збоку верхньої частини пляшки з Фіг.3; Фіг.5 - вигляд знизу частини кришки з відривним вушком і Фіг.6 - частковий вигляд кришки і пляшки згідно з другим втіленням винаходу. Пляшка 2 (Фіг.1) має взагалі циліндричну форму з віссю З І щонайменше одну частину 4 збільшеного розміру з діаметром, більшим за діаметр кришки 6, з причини, що розглядається нижче. У даному випадку пляшка виготовлена формуванням пластичного матеріалу і має широкий отвір діаметром більше 28 мм у горлі 8 пляшки. Горло 8 закінчуються обідковою частиною з внутрішньою поверхнею 10, відхиленою угору і назовні відносно осі 3, і з зовнішньою поверхнею 12, відхиленою угору і усередину відносно осі 3. Поверхні 10 і 12 зближуються і зовнішній діаметр пляшки, зокрема в обідковій частині, спочатку зростає у напрямку униз, але потім різко звужується на спрямованому униз кільцевому плечі 14, суттєво перпендикулярному до осі 3. Внутрішній діаметр обідкової частини, однак, спочатку зменшується від верхньої частини у напрямку униз. Кришка (Фіг.2) є цільним компонентом, бажано, як єдине ціле сформованим з пружного пластичного матеріалу, наприклад, поліпропілену. Вона має покривну плату, з якою як єдине ціле з'єднана перемичка 16, що у приєднаному до пляшки положенні лежить на обідку пляшки. Виготовлена як єдине ціле з перемичкою 16 юбка 18 простягається униз навколо зовнішньої поверхні верхньої частини пляшки. Кільцевий утримуючий фланець 20 утворює єдине ціле з нижньою кромкою юбки 18 або з внутрішньою поверхнею юбки суміжно до її нижньої кромки. Фланець 20 є подовженим у напрямку осі і з'єднується з юбкою 18 пружною з'єднувальною перемичкою 22 зменшеної товщини і разом з нею утворює кільцеву лінію послаблення, тобто заздалегідь визначене місце розривання. До кришки приєднане на її окружності відривне вушко 24, яке простягається униз нижче нижньої кромки юбки 18. Це вушко з'єднане з юбкою 18 на її боці двома лініями послаблення 26, тобто зоною зменшеної товщини. Покривна плата кришки є увігнутою і проходить у горло пляшки, де з'єднується з нею, і має стінну частину 30, яка простягається взагалі униз і усередину і зливається її нижньою кромкою з основною частиною 32, вигнутою униз з утворенням увігнутої униз форми. Кришка на Фіг.2 має форму, яку їй надають формуванням, тобто фланець 20 простягається униз і усередину і діаметр його нижньої кромки є меншим, ніж діаметр верхньої кромки обідка пляшки, а діаметр його верхньої кромки перевищує діаметр верхньої кромки обідка пляшки. 86159 4 Кришку закріплюють на пляшці простим герметичним защіпленням, накладаючи кришку на обідок пляшки і притискаючи. При накладанні кришки нижня кромка фланця 20 входить у контакт з обідком і входить усередину з повертанням навколо перемички 22. Продовження руху кришки униз просуває фланець 20 униз і вводить у контакт з поверхнею 12 (Фіг.1), а збільшений діаметр цієї поверхні у напрямку униз викликає продовження повертання фланця, просуваючи його тісніше до внутрішньої поверхні юбки 18. При цьому внутрішня поверхня перемички 16 входить у контакт з верхньою поверхнею обідка пляшки. Однак, тиск на ковпачок викликає невелику деформацію перемички 16. Ковпачок і пляшка мають такі розміри, що незначне подальше пересування ковпачка униз, викликане деформацією перемички 16, є достатнім для просування вільного кінця фланця 20 повз плече 14. Після цього він повертається у протилежному напрямку, тобто усередину, пружністю перемички 22 і, таким чином, замикається за плечем (Фіг.3). Тепер кришка опиняється у належному положенні на пляшці і не може бути видалена без її пошкодження або деформування. Напруження, що створюється під перемичкою 16 при її приляганні до верхньої поверхні обідка, забезпечує контактний тиск, достатній для формування першого ущільнення для газу уздовж кільцевої лінії контакту. Напруження у юбки 18 також утримує вільний кінець фланця 20 у положенні герметичного прилягання до поверхні плеча 14 з контактним тиском, достатнім для формування другого ущільнення для газу уздовж кільцевої лінії контакту. Крім того, пружність з'єднувальної перемички 22 примушує бічну поверхню вільного кінця фланця 20 входити у контакт з бічною поверхнею пляшки з контактним тиском, бажано, достатнім для створення третього ущільнення для газу. Цілісність першого ущільнення для газу за бажання може бути поліпшена кільцевим буртиком або фланцем 17, показаним штриховою лінією на лівому боці Фіг.2, який герметично прилягає до бічної поверхні обідка пляшки і створює додаткове ущільнення. Розташування і розміри буртика 17 є такими, що він зазнає бічної деформації від контакту з обідком пляшки і примушується його пружністю входити у контакт з бічною поверхнею обідка і, отже, утворювати додаткове ущільнення. Якщо тиск у пляшці підніметься до значення, достатнього для деформування ковпачка і відділення його від обідка пляшки і, таким чином, руйнування першого ущільнення для газу, газ під тиском пройде у порожнину, утворену зовнішньою поверхнею обідка, юбкою 18 і фланцем 20. Цей тиск діятиме на фланець 20, притискаючи його тісніше до бічної поверхні обідка і підвищуючи цим цілісність третього ущільнення для газу. За потреби може бути створене ще одне додаткове ущільнення для газу (як це ілюстровано для цього втілення) між поверхнею 10 обідка і протилежною поверхнею 34 стінної частини 30. У цьому втіленні ці дві поверхні утворюють комплементарні ущільнюючі поверхні герметичним приляганням одна до одної. Якщо тиск у пляшці стане вищим за атмосферний в результаті виділення 5 діоксиду карбону з карбонізованого напою або в результаті розширення газу у головній порожнині пляшки внаслідок підвищення температури, центр увігнутої основної частини 32 буде деформований назовні і в результаті зовнішня кромка основної частини 32 і нижня кромка стінної частини 30 висунуться трохи назовні. Це призведе до підвищення контактного тиску між ущільнюючими поверхнями 10 і 34 і, отже, до поліпшення цілісності цього додаткового ущільнення для газу. Таким чином, контейнер для напоїв згідно з винаходом має не лише первинне і вторинне ущільнення для газів, але й додаткове ущільнення. Цілісність або герметизуюча здатність цього додаткового ущільнення зростає з зростанням тиску газу у контейнері. Якщо потрібно відкрити пляшку, користувач просто захоплює нижню кромку відривного вушка 24 і тягне його назовні. Лінії послаблення 26 негайно розриваються або розтягуються і верхня кромка вушка 24, з'єднана з перемичкою 16, повертається, розриваючи друге і третє ущільнення для газів. Це повертання передається на перемичку 16, яка відсувається від обідка пляшки, розриваючи перше ущільнення для газу. Цей рух перемички 16 також примушує ущільнюючі поверхні 10 і 34 локально розсунутись, усуваючи додаткове ущільнення для газу і позбавляючи контейнер герметизації. Спрямований назовні рух вушка 24 ініціює розривання тонкої з'єднувальної перемички 22, і після початку цього розривання його дуже просто можна його продовжити тиском на вушко 24, спрямованим угору і назовні до повного відділення кришки від фланця 20, який залишається у положення навколо горла пляшки. Кришку можна відкинути і пити вміст пляшки. Як було відзначено, тіло пляшки має один або більше виступів 4, контур яких простягається за контур кришки, якщо дивитись в осьовому напрямку. Це означає, що, коли пляшки укладають разом бік до боку, вони контактують одна з одною лише виступами, а кришки суміжних пляшок не контактують, внаслідок чого знижується ризик їх випадкового зсування і покращується вентиляція відповідного контейнера. Основа пляшки також має форму, яка є комплементарною до верхньої поверхні кришки, і тому кришки можна безпечно ставити одна на одну. В іншому втіленні (Фіг.6) зовнішня поверхня стінної частини 30 має кільцевий виступ 40, який притискається до поверхні заглиблення у внутрішній поверхні обідка. Якщо тиск газу у пляшці зросте до рівня, достатнього деформувати кришку угору до розривання першого ущільнення для газу, контактний тиск верхньої частини виступу на поверхню заглиблення підвищиться, покращуючи цілісність цього ущільнення і компенсуючи втрату першого ущільнення для газу. Внутрішня поверхня обідка також може мати виступ у стінній частині 30. Якщо тиск у контейнері зросте значно, контактний тиск нижньої частини виступу також зросте. Хоча контейнер, описаний у попередній заявці є дуже ефективним і має надійне ущільнення для газу, вважається, що порушення герметичності є можливим, якщо на контейнер діятиме надмірна температура, наприклад, сонячні промені, зокре 86159 6 ма, якщо напій є карбонізованим, у такому випадку тиск газу у контейнері може зрости до такого рівня, що покривна плата може бути значно деформована назовні. Така деформація може викликати значну деформацію юбки і, як результат, відділення її на суттєву відстань від горла контейнера. Пружність суцільного шарніру примусить кільцевий ущільнюючий фланець повертатись відносно юбки і контейнера до досягнення положення, показаного штриховою лінією у верхній частині контейнера на Фіг.7. Подальше просування за це положення призведе до імпульсивного повертання ущільнюючого фланця униз тиском газу на його верхню поверхню і, отже, до вибухової розгерметизації контейнера з можливим викиданням кришки у повітря тиском газу. Це може травмувати оточуючих і, крім того, вміст контейнера стане непридатним для використання і, можливо, буде з силою викинутий з контейнера. Отже, задачею винаходу є створення контейнера для напоїв, зокрема, з широким отвором, з надійно герметизованою кришкою, здатною витримати тиск, що звичайно створюється у карбонізованому напої, навіть в умовах високої зовнішньої температури, але при дуже високому внутрішньому тиску здатною випусканням газу знизити тиск у контейнері до рівня, який він може надійно витримати без відділення кришки або втрати вмісту контейнера і без зниження тиску до рівня нижче атмосферного. Згідно з винаходом, контейнер для напоїв має приймальний засіб з центральною віссю, який герметично закритий кришкою з пружного матеріалу і включає горло з отвором і кришку з покривною платою, яка утворює єдине ціле з її юбкою, що проходить навколо зовнішньої поверхні горла і має кільцевий фланець, який герметично прилягає до нижньої поверхні спрямованого униз кільцевого плеча на зовнішній поверхні горла, і який відрізняється тим, що кільцевий фланець, з'єднаний з юбкою шарнірним з'єднанням, є подовженим в осьовому перетині, а кінцева поверхня вільного кінця кільцевого фланця герметично прилягає до нижньої поверхні плеча і внутрішня поверхня юбки має кільцевий виступ, який герметично прилягає до однієї бічної поверхні кільцевого фланця, причому інша бічна поверхня герметично прилягає до зовнішньої поверхні горла, внаслідок чого внутрішньою поверхнею юбки, зазначеними однією бічною поверхнею кільцевого фланця, виступом і шарніром утворюється кільцева камера і створюється прохід для газу між кільцевою камерою і атмосферою. Отже, контейнер згідно з винаходом є, по суті, подібним до описаного у попередній заявці, але має дві додаткові ознаки. Першою з них є кільцевий виступ або гребінь на внутрішній поверхні нависаючої юбки, розташування і розміри якої примушують її входити у контакт з зовнішньою бічною поверхнею ущільнюючого фланця і, таким чином, утворювати з нею ущільнення для газу. Це додатково поліпшує цілісність герметизації контейнера. Крім того, тиск, що створюється виступом на зовнішню поверхню ущільнюючого фланця, додатко 7 во підвищує контактний тиск між внутрішньою поверхнею ущільнюючого фланця і зовнішньою поверхнею горла, додатково поліпшуючи цим цілісність герметизації контейнера. Наявність кільцевого виступу, який утворює ущільнення з кільцевим ущільнюючим фланцем, також означає, що внутрішньою поверхнею юбки, зовнішньою бічною поверхнею кільцевого ущільнюючого фланця, виступом і шарніром утворюється кільцева камера. У нормальних умовах ця камера герметично ізольована від внутрішньої частини контейнера, але має з'єднання з атмосферою через один або більше проходів для газу. Проходи для газу можуть бути утворені у будьякому з компонентів, що визначають кільцеву камеру, але бажано, щоб вони мали форму одного або більше невеликих отворів у суцільному шарнірі. Якщо тиск газу у контейнері зростає до надмірного рівня, нависаюча юбка відходить від горла контейнера і внаслідок цього кришка також втрачає контакт з горлом контейнера, виступ на внутрішній частині юбки втрачає контакт з ущільнюючим фланцем і кільцева камера з'єднується з внутрішнім об'ємом контейнера Оскільки тепер камера має з'єднання з атмосферою і з внутрішнім об'ємом контейнера, відбувається вихід газу в атмосферу. Тиск у контейнері починає падати, але після досягнення певного нижнього рівня пружність кришки викликає відновлення різних ущільнень, зокрема, у кільцевому виступі, відновлюючи його герметичне прилягання до ущільнюючого фланця. Випускання газу припиняється і тиск у контейнері стабілізується на нижчому, більш прийнятному рівні, з усуненням ризику втрати кришки контейнера або його вмісту. Бажано, щоб суцільний шарнір був пружним і його пружність притискала його іншу бічну поверхню до зовнішньої поверхні горла. Бажано, щоб покривна плата була увігнутою униз і, проходячи у горло, включає основну частину і спрямовану угору стінну частину, що утворює з нею єдине ціле, і з'єднана з нависаючою юбкою. Бажано також, щоб спрямована угору стінна частина була з'єднана з нависаючою юбкою кільцевою перемичкою, нижня поверхня якою лежить на поверхні горла і герметично прилягає до неї. Подальші деталі і ознаки винаходу розглядаються у подальшому описі бажаного втілення на 86159 8 прикладі, ілюстрованому Фіг.8 і 9 супроводжуючих креслень, в яких: Фіг.8 - схематичний вигляд однієї половини кришки контейнера, подібний наведеному на Фіг.6, і Фіг.9 - схематичний вигляд однієї половини кришки, встановленої на контейнері. Контейнер і кришка згідно з винаходом є здебільшого подібними описаним у Фіг.1-6 і тому опис не повторюється. Однак, слід відзначити дві головні відмінності. По-перше, суцільний шарнір 22 має один або більше невеликих отворів 50. По-друге, кільцевий гребінь або виступ 52 інтегрально сформований на внутрішній поверхні нависаючої юбки 18. Коли кришку защіпленням з'єднують з контейнером вона повертається угору майже на 180° (Фіг.9). Виступ 52 примусово вводиться у контакт з зовнішньою поверхнею ущільнюючого фланця 20 і утворює ущільнення з ним. Сила, що прикладається виступом до ущільнюючого фланця, також підвищує контактний тиск внутрішньої поверхні ущільнюючого фланця на зовнішню поверхню горла 8 і цим поліпшує герметизацію контейнера у двох місцях одночасно. Крім того, виступ 52, ущільнюючий фланець 20, суцільний шарнір 22 і нависаюча юбка 18 утворюють кільцеву камеру 54, яка має з'єднання з атмосферою через отвори 50, але у нормальних умовах герметично ізольована від внутрішнього об'єму контейнера. Однак, якщо тиск у контейнері підвищується до надмірно високого рівня, кришка деформується тиском і герметизація між її верхньою поверхнею і внутрішньою поверхнею горла контейнера порушується. Юбка 18 також деформується назовні і герметизація між виступом 52 і ущільнюючим фланцем 20 також порушується. Після цього внутрішній об'єм контейнера отримує зв'язок з атмосферою через отвори 50 і випускає частину газу. Тиск після цього падає до рівня, при якому пружність кришки є достатньою для відновлення її форми завдяки зниженню тиску газу у контейнері. Різні ущільнення також відновлюються і вихід газу з внутрішнього об'єму контейнера припиняється при тиску газу на достатньо високому рівні. Вміст контейнера залишається у контейнері і зберігає придатність до вживання. 9 86159 10 11 Комп’ютерна верстка В. Клюкін 86159 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
