Пістолет

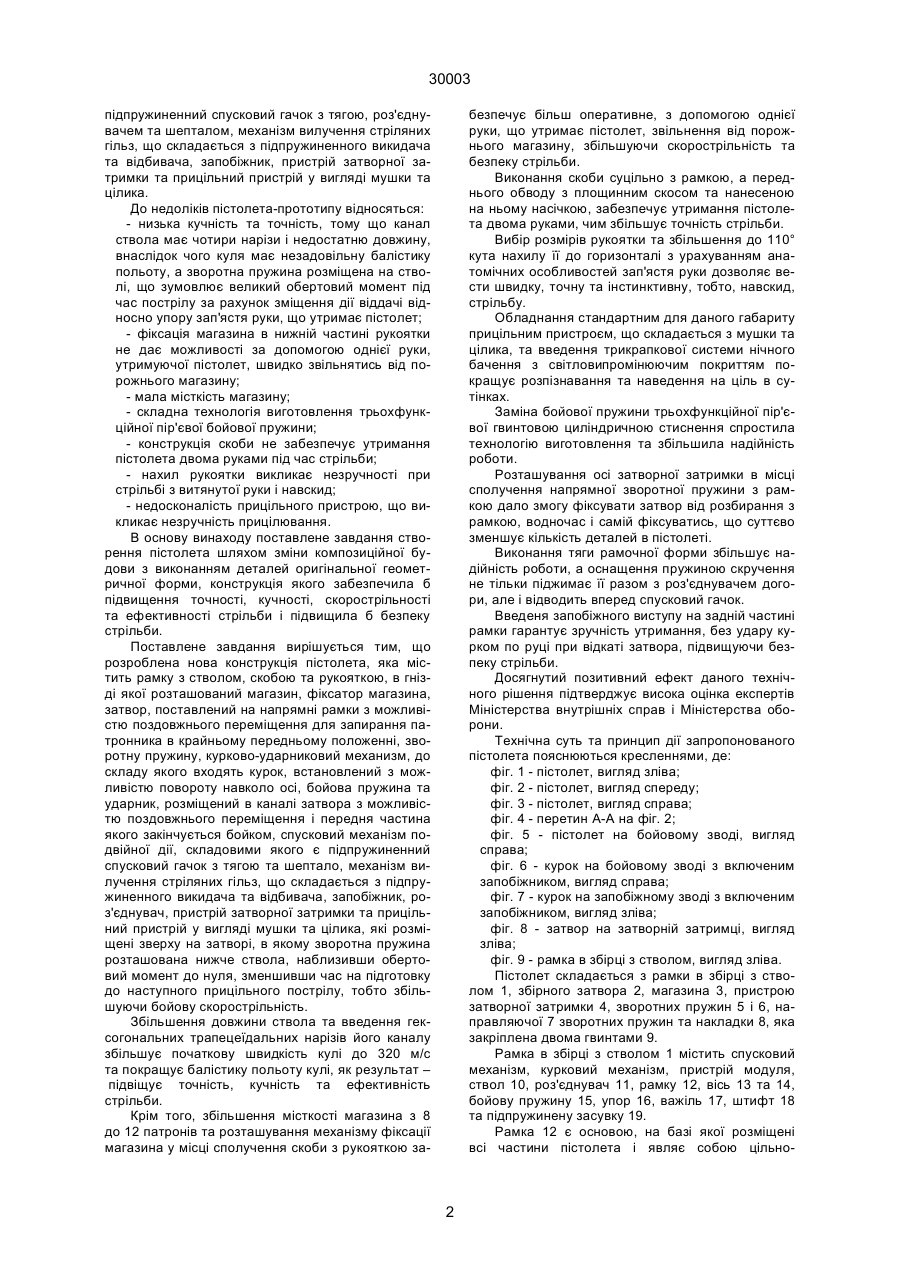

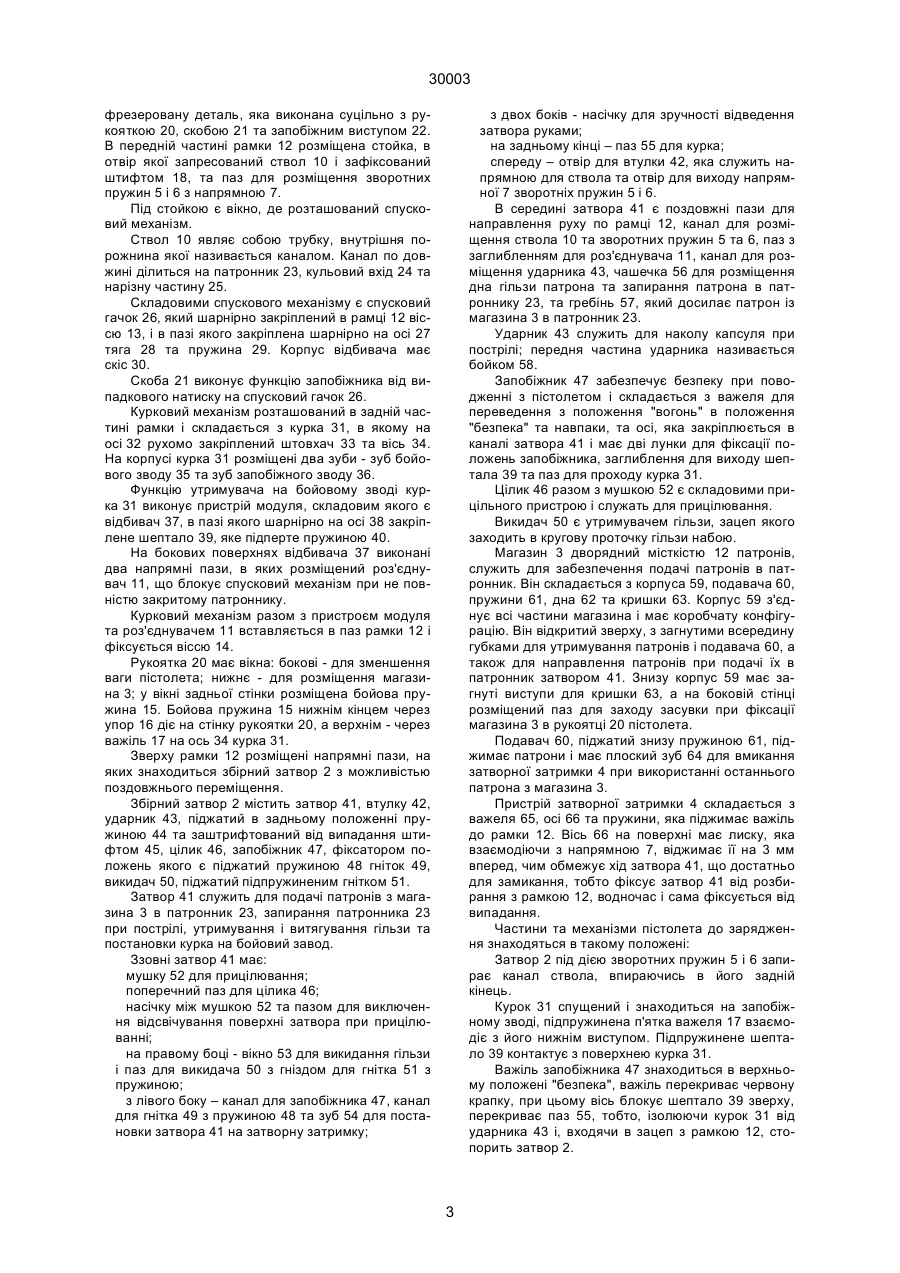

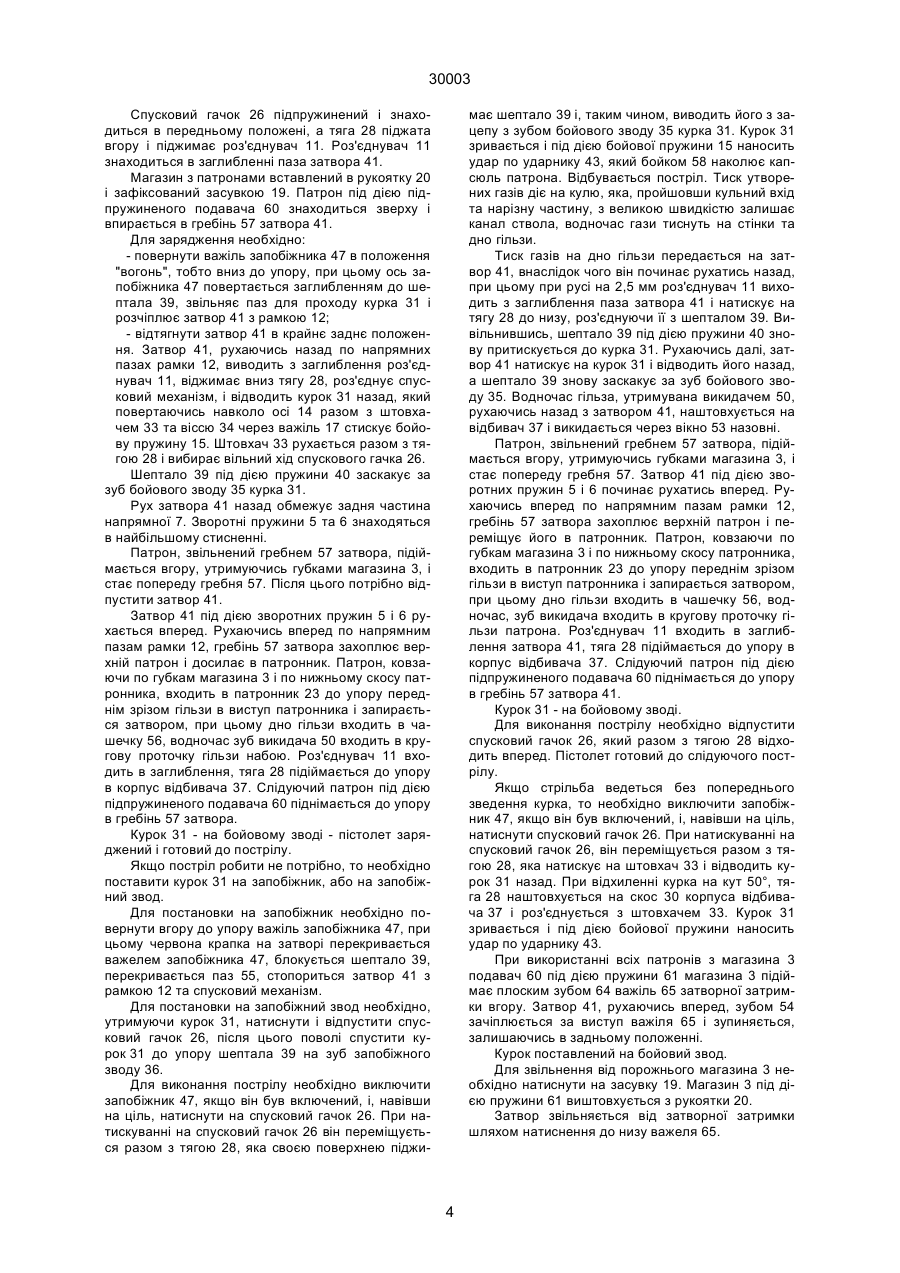

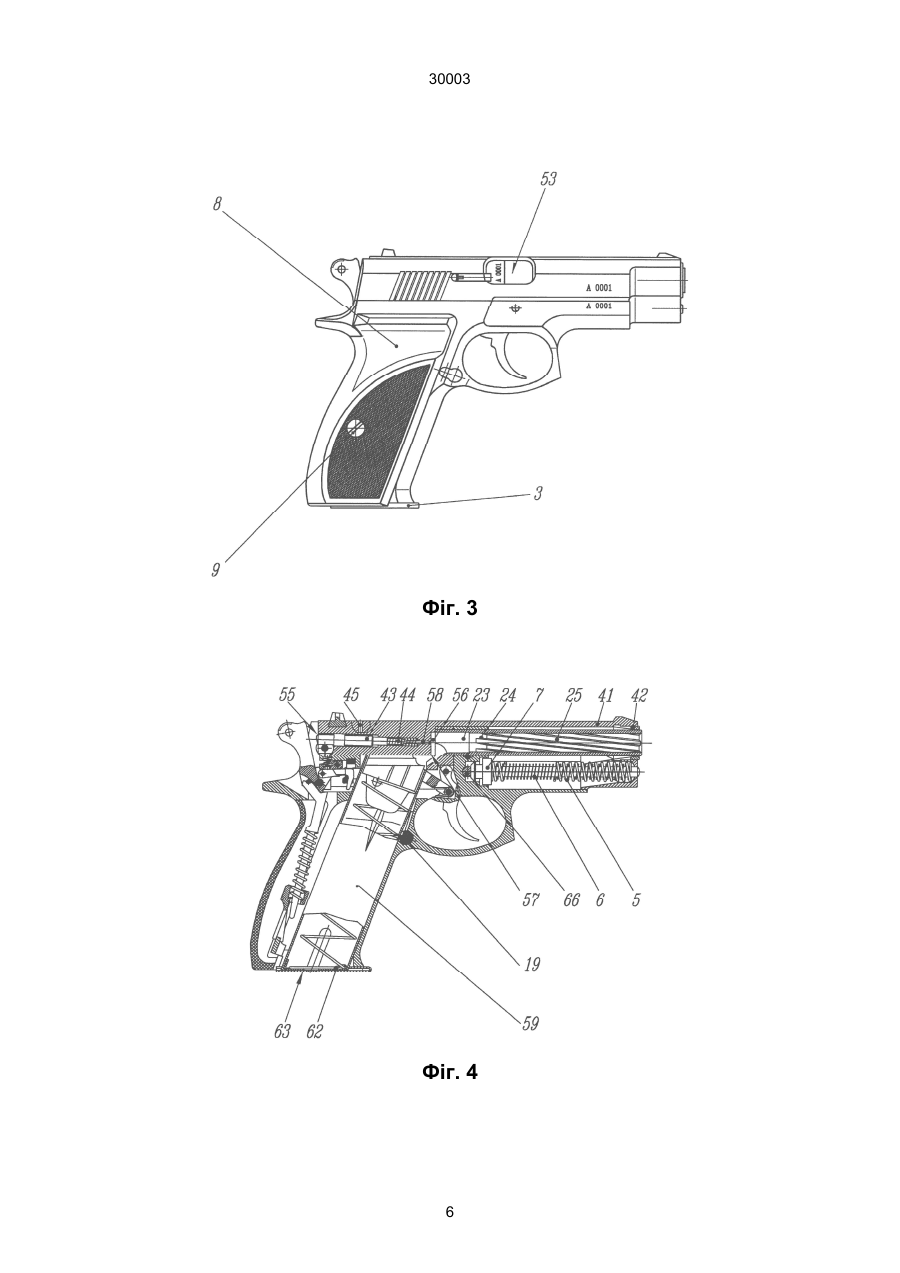

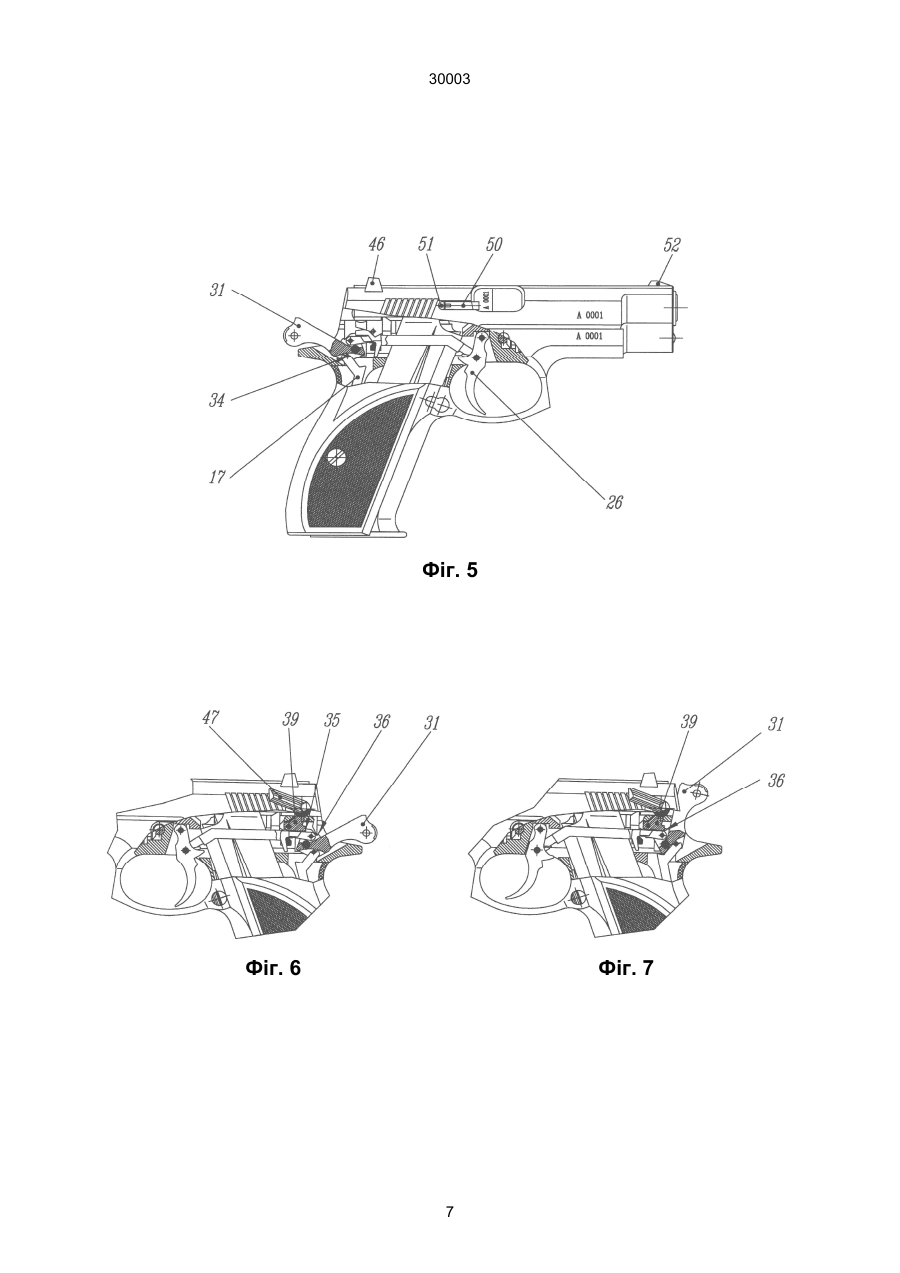

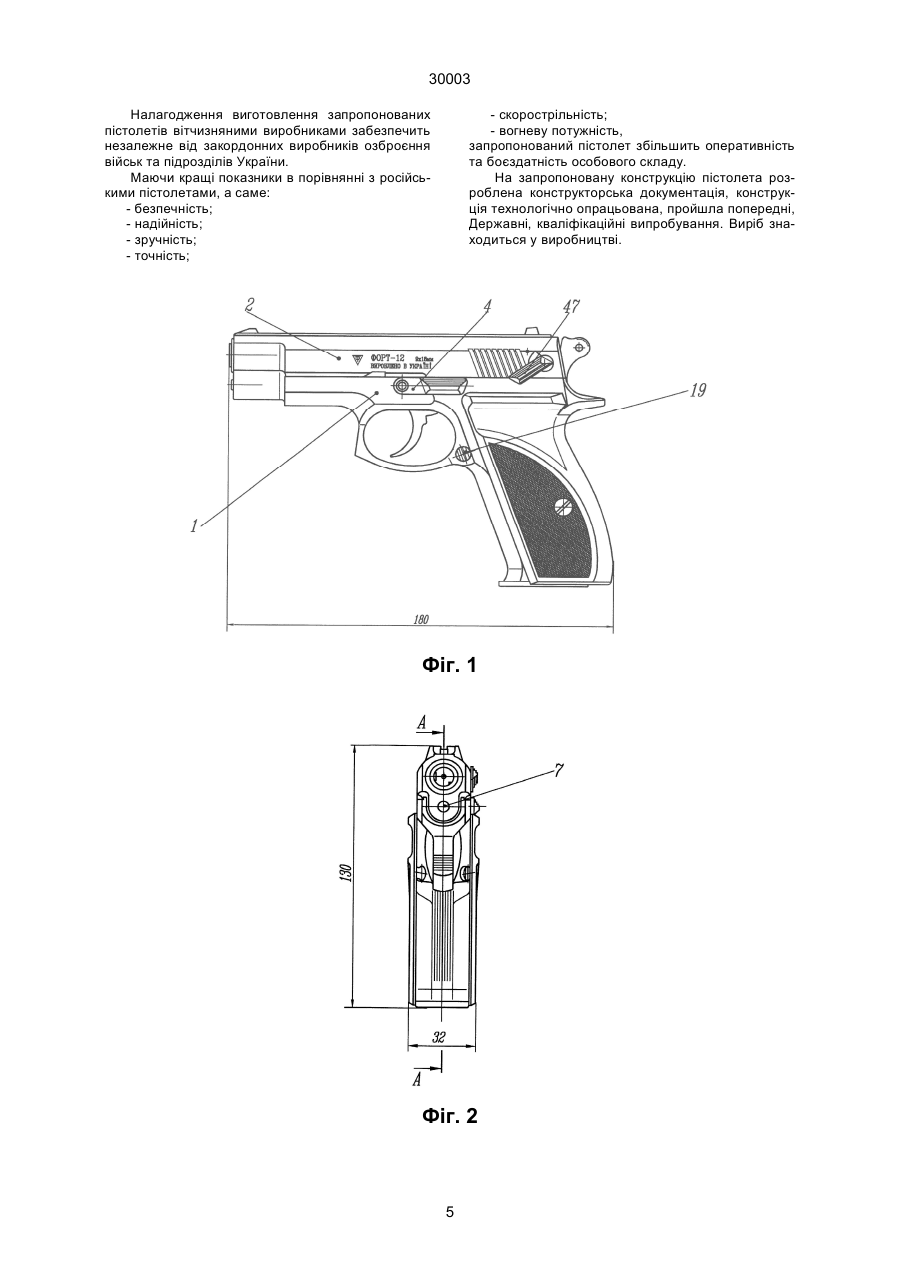

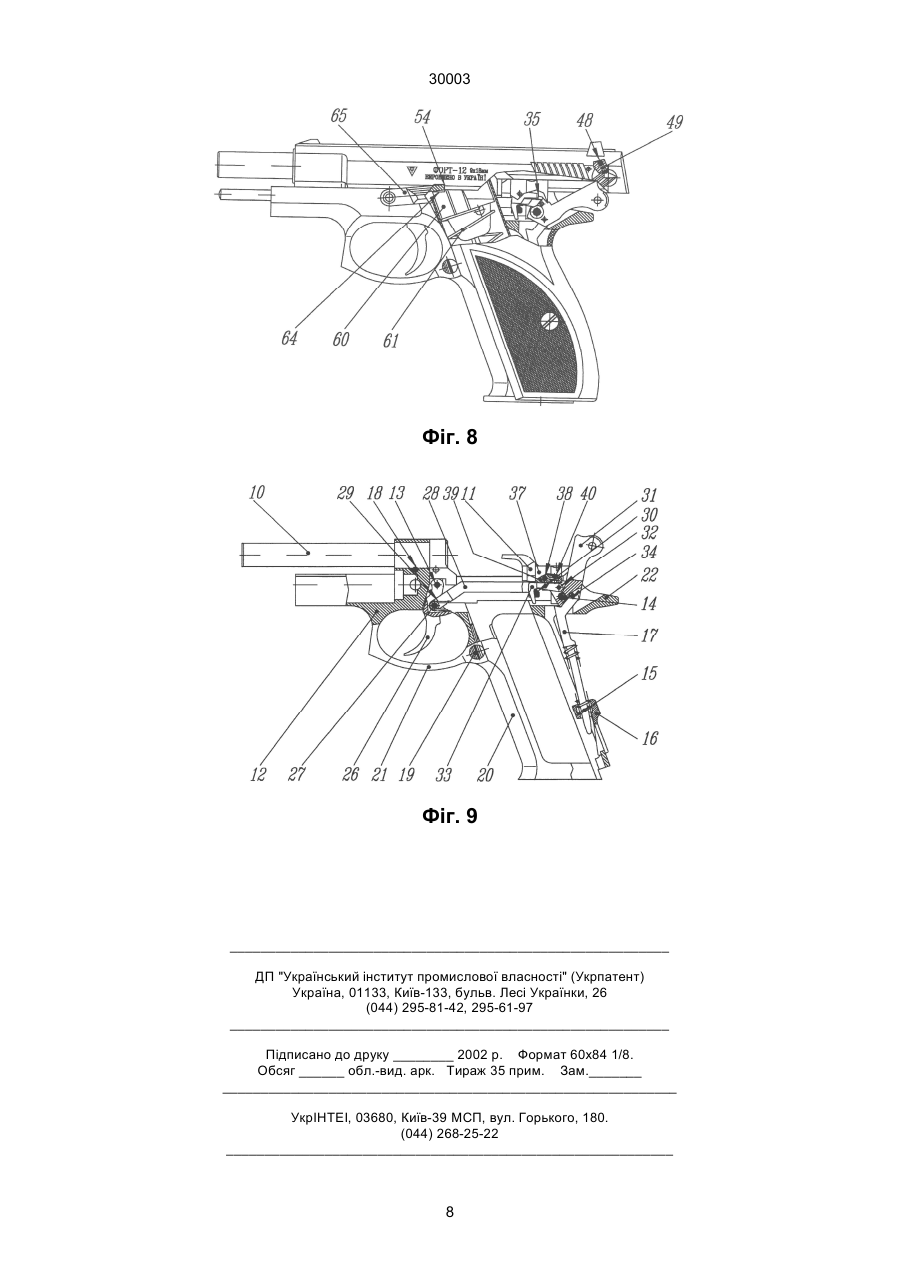

Пістолет, що містить рамку зі стволом, скобою та рукояткою, в гнізді якої розташований магазин, фіксатор магазина, затвор, поставлений на напрямні рамки з можливістю поздовжнього переміщення для запирання патронника в крайньому передньому положенні, зворотну пружину, курковоударниковий механізм, до складу якого входить курок, встановлений з можливістю повороту навколо осі, бойова пружина та ударник, розміщений в каналі затвора з можливістю поздовжнього переміщення і передня частина якого закінчується бойком, спусковий механізм подвійної дії, складовими 30003 підпружиненний спусковий гачок з тягою, роз'єднувачем та шепталом, механізм вилучення стріляних гільз, що складається з підпружиненного викидача та відбивача, запобіжник, пристрій затворної затримки та прицільний пристрій у вигляді мушки та цілика. До недоліків пістолета-прототипу відносяться: - низька кучність та точність, тому що канал ствола має чотири нарізи і недостатню довжину, внаслідок чого куля має незадовільну балістику польоту, а зворотна пружина розміщена на стволі, що зумовлює великий обертовий момент під час пострілу за рахунок зміщення дії віддачі відносно упору зап'ястя руки, що утримає пістолет; - фіксація магазина в нижній частині рукоятки не дає можливості за допомогою однієї руки, утримуючої пістолет, швидко звільнятись від порожнього магазину; - мала місткість магазину; - складна технологія виготовлення трьохфункційної пір'євої бойової пружини; - конструкція скоби не забезпечує утримання пістолета двома руками під час стрільби; - нахил рукоятки викликає незручності при стрільбі з витянутої руки і навскид; - недосконалість прицільного пристрою, що викликає незручність прицілювання. В основу винаходу поставлене завдання створення пістолета шляхом зміни композиційної будови з виконанням деталей оригінальної геометричної форми, конструкція якого забезпечила б підвищення точності, кучності, скорострільності та ефективності стрільби і підвищила б безпеку стрільби. Поставлене завдання вирішується тим, що розроблена нова конструкція пістолета, яка містить рамку з стволом, скобою та рукояткою, в гнізді якої розташований магазин, фіксатор магазина, затвор, поставлений на напрямні рамки з можливістю поздовжнього переміщення для запирання патронника в крайньому передньому положенні, зворотну пружину, курково-ударниковий механизм, до складу якого входять курок, встановлений з можливістю повороту навколо осі, бойова пружина та ударник, розміщений в каналі затвора з можливістю поздовжнього переміщення і передня частина якого закінчується бойком, спусковий механізм подвійної дії, складовими якого є підпружиненний спусковий гачок з тягою та шептало, механізм вилучення стріляних гільз, що складається з підпружиненного викидача та відбивача, запобіжник, роз'єднувач, пристрій затворної затримки та прицільний пристрій у вигляді мушки та цілика, які розміщені зверху на затворі, в якому зворотна пружина розташована нижче ствола, наблизивши обертовий момент до нуля, зменшивши час на підготовку до наступного прицільного пострілу, тобто збільшуючи бойову скорострільність. Збільшення довжини ствола та введення гексогональних трапецеїдальних нарізів його каналу збільшує початкову швидкість кулі до 320 м/с та покращує балістику польоту кулі, як результат – підвіщує точність, кучність та ефективність стрільби. Крім того, збільшення місткості магазина з 8 до 12 патронів та розташування механізму фіксації магазина у місці сполучення скоби з рукояткою за безпечує більш оперативне, з допомогою однієї руки, що утримає пістолет, звільнення від порожнього магазину, збільшуючи скорострільність та безпеку стрільби. Виконання скоби суцільно з рамкою, а переднього обводу з площинним скосом та нанесеною на ньому насічкою, забезпечує утримання пістолета двома руками, чим збільшує точність стрільби. Вибір розмірів рукоятки та збільшення до 110° кута нахилу її до горизонталі з урахуванням анатомічних особливостей зап'ястя руки дозволяє вести швидку, точну та інстинктивну, тобто, навскид, стрільбу. Обладнання стандартним для даного габариту прицільним пристроєм, що складається з мушки та цілика, та введення трикрапкової системи нічного бачення з світловипромінюючим покриттям покращує розпізнавання та наведення на ціль в сутінках. Заміна бойової пружини трьохфункційної пір'євої гвинтовою циліндричною стиснення спростила технологію виготовлення та збільшила надійність роботи. Розташування осі затворної затримки в місці сполучення напрямної зворотної пружини з рамкою дало змогу фіксувати затвор від розбирання з рамкою, водночас і самій фіксуватись, що суттєво зменшує кількість деталей в пістолеті. Виконання тяги рамочної форми збільшує надійність роботи, а оснащення пружиною скручення не тільки піджимає її разом з роз'єднувачем догори, але і відводить вперед спусковий гачок. Введеня запобіжного виступу на задній частині рамки гарантує зручність утримання, без удару курком по руці при відкаті затвора, підвищуючи безпеку стрільби. Досягнутий позитивний ефект даного технічного рішення підтверджує висока оцінка експертів Міністерства внутрішніх справ і Міністерства оборони. Технічна суть та принцип дії запропонованого пістолета пояснюються кресленнями, де: фіг. 1 - пістолет, вигляд зліва; фіг. 2 - пістолет, вигляд спереду; фіг. 3 - пістолет, вигляд справа; фіг. 4 - перетин А-А на фіг. 2; фіг. 5 - пістолет на бойовому зводі, вигляд справа; фіг. 6 - курок на бойовому зводі з включеним запобіжником, вигляд справа; фіг. 7 - курок на запобіжному зводі з включеним запобіжником, вигляд зліва; фіг. 8 - затвор на затворній затримці, вигляд зліва; фіг. 9 - рамка в збірці з стволом, вигляд зліва. Пістолет складається з рамки в збірці з стволом 1, збірного затвора 2, магазина 3, пристрою затворної затримки 4, зворотних пружин 5 і 6, направляючої 7 зворотних пружин та накладки 8, яка закріплена двома гвинтами 9. Рамка в збірці з стволом 1 містить спусковий механізм, курковий механізм, пристрій модуля, ствол 10, роз'єднувач 11, рамку 12, вісь 13 та 14, бойову пружину 15, упор 16, важіль 17, штифт 18 та підпружинену засувку 19. Рамка 12 є основою, на базі якої розміщені всі частини пістолета і являє собою цільно 2 30003 фрезеровану деталь, яка виконана суцільно з рукояткою 20, скобою 21 та запобіжним виступом 22. В передній частині рамки 12 розміщена стойка, в отвір якої запресований ствол 10 і зафіксований штифтом 18, та паз для розміщення зворотних пружин 5 і 6 з напрямною 7. Під стойкою є вікно, де розташований спусковий механізм. Ствол 10 являє собою трубку, внутрішня порожнина якої називається каналом. Канал по довжині ділиться на патронник 23, кульовий вхід 24 та нарізну частину 25. Складовими спускового механізму є спусковий гачок 26, який шарнірно закріплений в рамці 12 віссю 13, і в пазі якого закріплена шарнірно на осі 27 тяга 28 та пружина 29. Корпус відбивача має скіс 30. Скоба 21 виконує функцію запобіжника від випадкового натиску на спусковий гачок 26. Курковий механізм розташований в задній частині рамки і складається з курка 31, в якому на осі 32 рухомо закріплений штовхач 33 та вісь 34. На корпусі курка 31 розміщені два зуби - зуб бойового зводу 35 та зуб запобіжного зводу 36. Функцію утримувача на бойовому зводі курка 31 виконує пристрій модуля, складовим якого є відбивач 37, в пазі якого шарнірно на осі 38 закріплене шептало 39, яке підперте пружиною 40. На бокових поверхнях відбивача 37 виконані два напрямні пази, в яких розміщений роз'єднувач 11, що блокує спусковий механізм при не повністю закритому патроннику. Курковий механізм разом з пристроєм модуля та роз'єднувачем 11 вставляється в паз рамки 12 і фіксується віссю 14. Рукоятка 20 має вікна: бокові - для зменшення ваги пістолета; нижнє - для розміщення магазина 3; у вікні задньої стінки розміщена бойова пружина 15. Бойова пружина 15 нижнім кінцем через упор 16 діє на стінку рукоятки 20, а верхнім - через важіль 17 на ось 34 курка 31. Зверху рамки 12 розміщені напрямні пази, на яких знаходиться збірний затвор 2 з можливістью поздовжнього переміщення. Збірний затвор 2 містить затвор 41, втулку 42, ударник 43, піджатий в задньому положенні пружиною 44 та заштрифтований від випадання штифтом 45, цілик 46, запобіжник 47, фіксатором положень якого є піджатий пружиною 48 гніток 49, викидач 50, піджатий підпружиненим гнітком 51. Затвор 41 служить для подачі патронів з магазина 3 в патронник 23, запирання патронника 23 при пострілі, утримування і витягування гільзи та постановки курка на бойовий завод. Ззовні затвор 41 має: мушку 52 для прицілювання; поперечний паз для цілика 46; насічку між мушкою 52 та пазом для виключення відсвічування поверхні затвора при прицілюванні; на правому боці - вікно 53 для викидання гільзи і паз для викидача 50 з гніздом для гнітка 51 з пружиною; з лівого боку – канал для запобіжника 47, канал для гнітка 49 з пружиною 48 та зуб 54 для постановки затвора 41 на затворну затримку; з двох боків - насічку для зручності відведення затвора руками; на задньому кінці – паз 55 для курка; спереду – отвір для втулки 42, яка служить напрямною для ствола та отвір для виходу напрямної 7 зворотніх пружин 5 і 6. В середині затвора 41 є поздовжні пази для направлення руху по рамці 12, канал для розміщення ствола 10 та зворотних пружин 5 та 6, паз з заглибленням для роз'єднувача 11, канал для розміщення ударника 43, чашечка 56 для розміщення дна гільзи патрона та запирання патрона в патроннику 23, та гребінь 57, який досилає патрон із магазина 3 в патронник 23. Ударник 43 служить для наколу капсуля при пострілі; передня частина ударника називається бойком 58. Запобіжник 47 забезпечує безпеку при поводженні з пістолетом і складається з важеля для переведення з положення "вогонь" в положення "безпека" та навпаки, та осі, яка закріплюється в каналі затвора 41 і має дві лунки для фіксації положень запобіжника, заглиблення для виходу шептала 39 та паз для проходу курка 31. Цілик 46 разом з мушкою 52 є складовими прицільного пристрою і служать для прицілювання. Викидач 50 є утримувачем гільзи, зацеп якого заходить в кругову проточку гільзи набою. Магазин 3 дворядний місткістю 12 патронів, служить для забезпечення подачі патронів в патронник. Він складається з корпуса 59, подавача 60, пружини 61, дна 62 та кришки 63. Корпус 59 з'єднує всі частини магазина і має коробчату конфігурацію. Він відкритий зверху, з загнутими всередину губками для утримування патронів і подавача 60, а також для направлення патронів при подачі їх в патронник затвором 41. Знизу корпус 59 має загнуті виступи для кришки 63, а на боковій стінці розміщений паз для заходу засувки при фіксації магазина 3 в рукоятці 20 пістолета. Подавач 60, піджатий знизу пружиною 61, піджимає патрони і має плоский зуб 64 для вмикання затворної затримки 4 при використанні останнього патрона з магазина 3. Пристрій затворної затримки 4 складається з важеля 65, осі 66 та пружини, яка піджимає важіль до рамки 12. Вісь 66 на поверхні має лиску, яка взаємодіючи з напрямною 7, віджимає її на 3 мм вперед, чим обмежує хід затвора 41, що достатньо для замикання, тобто фіксує затвор 41 від розбирання з рамкою 12, водночас і сама фіксується від випадання. Частини та механізми пістолета до зарядження знаходяться в такому положені: Затвор 2 під дією зворотних пружин 5 і 6 запирає канал ствола, впираючись в його задній кінець. Курок 31 спущений і знаходиться на запобіжному зводі, підпружинена п'ятка важеля 17 взаємодіє з його нижнім виступом. Підпружинене шептало 39 контактує з поверхнею курка 31. Важіль запобіжника 47 знаходиться в верхньому положені "безпека", важіль перекриває червону крапку, при цьому вісь блокує шептало 39 зверху, перекриває паз 55, тобто, ізолюючи курок 31 від ударника 43 і, входячи в зацеп з рамкою 12, стопорить затвор 2. 3 30003 Спусковий гачок 26 підпружинений і знаходиться в передньому положені, а тяга 28 піджата вгору і піджимає роз'єднувач 11. Роз'єднувач 11 знаходиться в заглибленні паза затвора 41. Магазин з патронами вставлений в рукоятку 20 і зафіксований засувкою 19. Патрон під дією підпружиненого подавача 60 знаходиться зверху і впирається в гребінь 57 затвора 41. Для зарядження необхідно: - повернути важіль запобіжника 47 в положення "вогонь", тобто вниз до упору, при цьому ось запобіжника 47 повертається заглибленням до шептала 39, звільняє паз для проходу курка 31 і розчіплює затвор 41 з рамкою 12; - відтягнути затвор 41 в крайнє заднє положення. Затвор 41, рухаючись назад по напрямних пазах рамки 12, виводить з заглиблення роз'єднувач 11, віджимає вниз тягу 28, роз'єднує спусковий механізм, і відводить курок 31 назад, який повертаючись навколо осі 14 разом з штовхачем 33 та віссю 34 через важіль 17 стискує бойову пружину 15. Штовхач 33 рухається разом з тягою 28 і вибирає вільний хід спускового гачка 26. Шептало 39 під дією пружини 40 заскакує за зуб бойового зводу 35 курка 31. Рух затвора 41 назад обмежує задня частина напрямної 7. Зворотні пружини 5 та 6 знаходяться в найбільшому стисненні. Патрон, звільнений гребнем 57 затвора, підіймається вгору, утримуючись губками магазина 3, і стає попереду гребня 57. Після цього потрібно відпустити затвор 41. Затвор 41 під дією зворотних пружин 5 і 6 рухається вперед. Рухаючись вперед по напрямним пазам рамки 12, гребінь 57 затвора захоплює верхній патрон і досилає в патронник. Патрон, ковзаючи по губкам магазина 3 і по нижньому скосу патронника, входить в патронник 23 до упору переднім зрізом гільзи в виступ патронника і запирається затвором, при цьому дно гільзи входить в чашечку 56, водночас зуб викидача 50 входить в кругову проточку гільзи набою. Роз'єднувач 11 входить в заглиблення, тяга 28 підіймається до упору в корпус відбивача 37. Слідуючий патрон під дією підпружиненого подавача 60 піднімається до упору в гребінь 57 затвора. Курок 31 - на бойовому зводі - пістолет заряджений і готовий до пострілу. Якщо постріл робити не потрібно, то необхідно поставити курок 31 на запобіжник, або на запобіжний звод. Для постановки на запобіжник необхідно повернути вгору до упору важіль запобіжника 47, при цьому червона крапка на затворі перекривається важелем запобіжника 47, блокується шептало 39, перекривається паз 55, стопориться затвор 41 з рамкою 12 та спусковий механізм. Для постановки на запобіжний звод необхідно, утримуючи курок 31, натиснути і відпустити спусковий гачок 26, після цього поволі спустити курок 31 до упору шептала 39 на зуб запобіжного зводу 36. Для виконання пострілу необхідно виключити запобіжник 47, якщо він був включений, і, навівши на ціль, натиснути на спусковий гачок 26. При натискуванні на спусковий гачок 26 він переміщується разом з тягою 28, яка своєю поверхнею піджи має шептало 39 і, таким чином, виводить його з зацепу з зубом бойового зводу 35 курка 31. Курок 31 зривається і під дією бойової пружини 15 наносить удар по ударнику 43, який бойком 58 наколює капсюль патрона. Відбувається постріл. Тиск утворених газів діє на кулю, яка, пройшовши кульний вхід та нарізну частину, з великою швидкістю залишає канал ствола, водночас гази тиснуть на стінки та дно гільзи. Тиск газів на дно гільзи передається на затвор 41, внаслідок чого він починає рухатись назад, при цьому при русі на 2,5 мм роз'єднувач 11 виходить з заглиблення паза затвора 41 і натискує на тягу 28 до низу, роз'єднуючи її з шепталом 39. Вивільнившись, шептало 39 під дією пружини 40 знову притискується до курка 31. Рухаючись далі, затвор 41 натискує на курок 31 і відводить його назад, а шептало 39 знову заскакує за зуб бойового зводу 35. Водночас гільза, утримувана викидачем 50, рухаючись назад з затвором 41, наштовхується на відбивач 37 і викидається через вікно 53 назовні. Патрон, звільнений гребнем 57 затвора, підіймається вгору, утримуючись губками магазина 3, і стає попереду гребня 57. Затвор 41 під дією зворотних пружин 5 і 6 починає рухатись вперед. Рухаючись вперед по напрямним пазам рамки 12, гребінь 57 затвора захоплює верхній патрон і переміщує його в патронник. Патрон, ковзаючи по губкам магазина 3 і по нижньому скосу патронника, входить в патронник 23 до упору переднім зрізом гільзи в виступ патронника і запирається затвором, при цьому дно гільзи входить в чашечку 56, водночас, зуб викидача входить в кругову проточку гільзи патрона. Роз'єднувач 11 входить в заглиблення затвора 41, тяга 28 підіймається до упору в корпус відбивача 37. Слідуючий патрон під дією підпружиненого подавача 60 піднімається до упору в гребінь 57 затвора 41. Курок 31 - на бойовому зводі. Для виконання пострілу необхідно відпустити спусковий гачок 26, який разом з тягою 28 відходить вперед. Пістолет готовий до слідуючого пострілу. Якщо стрільба ведеться без попереднього зведення курка, то необхідно виключити запобіжник 47, якщо він був включений, і, навівши на ціль, натиснути спусковий гачок 26. При натискуванні на спусковий гачок 26, він переміщується разом з тягою 28, яка натискує на штовхач 33 і відводить курок 31 назад. При відхиленні курка на кут 50°, тяга 28 наштовхується на скос 30 корпуса відбивача 37 і роз'єднується з штовхачем 33. Курок 31 зривається і під дією бойової пружини наносить удар по ударнику 43. При використанні всіх патронів з магазина 3 подавач 60 під дією пружини 61 магазина 3 підіймає плоским зубом 64 важіль 65 затворної затримки вгору. Затвор 41, рухаючись вперед, зубом 54 зачіплюється за виступ важіля 65 і зупиняється, залишаючись в задньому положенні. Курок поставлений на бойовий звод. Для звільнення від порожнього магазина 3 необхідно натиснути на засувку 19. Магазин 3 під дією пружини 61 виштовхується з рукоятки 20. Затвор звільняється від затворної затримки шляхом натиснення до низу важеля 65. 4 30003 Налагодження виготовлення запропонованих пістолетів вітчизняними виробниками забезпечить незалежне від закордонних виробників озброєння військ та підрозділів України. Маючи кращі показники в порівнянні з російськими пістолетами, а саме: - безпечність; - надійність; - зручність; - точність; - скорострільність; - вогневу потужність, запропонований пістолет збільшить оперативність та боєздатність особового складу. На запропоновану конструкцію пістолета розроблена конструкторська документація, конструкція технологічно опрацьована, пройшла попередні, Державні, кваліфікаційні випробування. Виріб знаходиться у виробництві. Фіг. 1 Фіг. 2 5 30003 Фіг. 3 Фіг. 4 6 30003 Фіг. 5 Фіг. 6 Фіг. 7 7 30003 Фіг. 8 Фіг. 9 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
