Будівельний пістолет

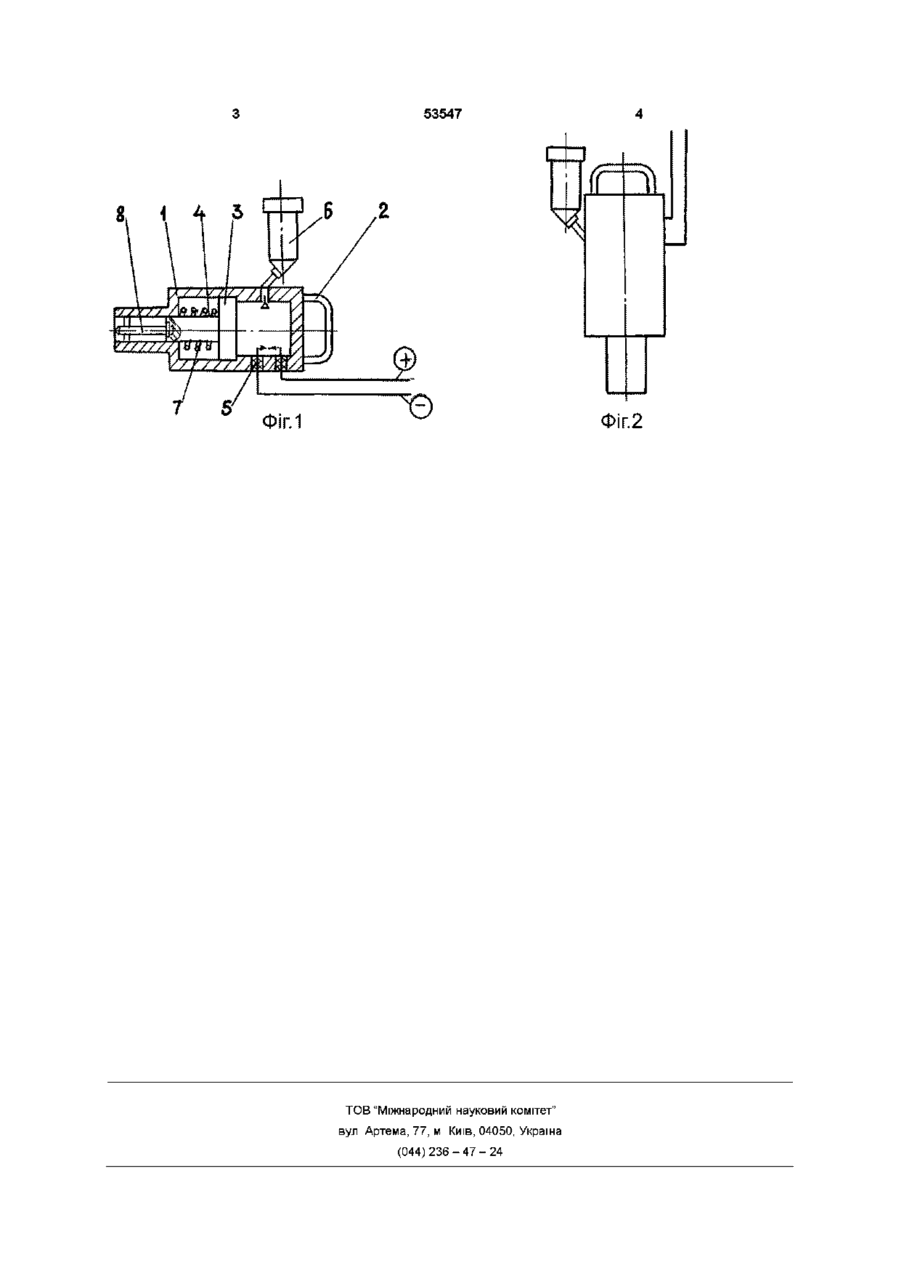

Будівельний пістолет, що містить корпус з рукояткою, у якому розташовані поршень з бойком, який відрізняється тим, що з боку рукоятки в корпус вмонтовано електроди, приєднані до джерела високої напруги, і штуцер зі зворотним клапаном для подачі рідкого електроліту Запропоноване технічне рішення належить до технологічних процесів, властивих будівельному виробництву, конкретніше - до ручних машин, що застосовуються для виконання дрібних розосереджених будівельно-монтажних робіт Так, відомий пороховий (піротехнічний) пістолет, у якому як джерело енергії використовуються гази, що вивільняються при запаленні вибухової суміші Пороховий пістолет містить корпус, у якому розташовані поршень, напрямна втулка, бойок, курок Торець поршня давить на головку дюбеля, що вставляється напрямна втулку і здійснює його забивання в будь-яку поверхню Пістолет однозарядний (див Довідник ІЗ технічного обслуговування автомобілів Під загальною ред Несвітського Я І — К Техніка,— 1967 — с 286) Основним недоліком відомого технічного рішення, визначеного як прототип, є те, що він являє собою підвищену небезпеку для користувачів, тому що в пістолеті використовуються порохові патрони Крім того, останні мають високу вартість У основу винаходу поставлено завдання створити такий будівельний пістолет, у якому за рахунок використання електрогідравлічного удару як привод бойка підвищується безпека і зменшується вартість пристрою Поставлене завдання розв'язується за рахунок того, що в будівельному пістолеті, який містить корпус з рукояткою, у якому розташовані поршень з бойком, ВІДПОВІДНО до винаходу, з боку рукоятки в корпус вмонтовано електроди, приєднані до джерела високої напруги, і штуцер зі зворотним клапаном для подачі рідкого електроліту На фіг 1 наведено розріз загального вигляду, а на фіг 2 - загальній вигляд пристрою, що заявляється Будівельний пістолет для забивання кріпильних деталей, наприклад, дюбелів, містить корпус 1, виконаний у вигляді порожнього циліндра, один з торців якого обладнаний рукояткою 2 Усередині корпусу переміщається поршень 3, з одного боку якого закріплений бойок 4 У СТІНЦІ корпусу з боку рукоятки 2 закріплено електроди 5, з'єднані з джерелом високої напруги, наприклад, конденсаторною батареєю (на фіг не показано) і штуцер 6 зі зворотним клапаном для приєднання до трубопроводу Навколо бойка 4 навито пружину 7 На фіг показаний також дюбель 8 Пристрій працює так Через штуцер 6 частина корпусу 1 заповнюється рідким електролітом, наприклад, водою В отвір у корпусі, уставляється дюбель 8, що своєю головкою упирається в торець бойка 4 Потім пістолет підносять до поверхні, у яку потрібно забити дюбель і на електроди 5 подають імпульс напруги Електричний розряд, що виникає між електродами у воді, ІНІЦІЮЄ ударну хвилю великої потужності, яка впливає на поршень 3 Останній, рухається з великою швидкістю, переміщаючи бойок 4, а, отже, і дюбель 8, що пролітає по стовбурі й вбивається в поверхню Використання запропонованого будівельного пістолета дозволяє підвищити безпеку монтажних робіт за рахунок виключення використання порохових зарядів ю СО Ю 53547 ЇГ.1 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
