Пристрій для тридименсійного вимірювання моделей щелеп

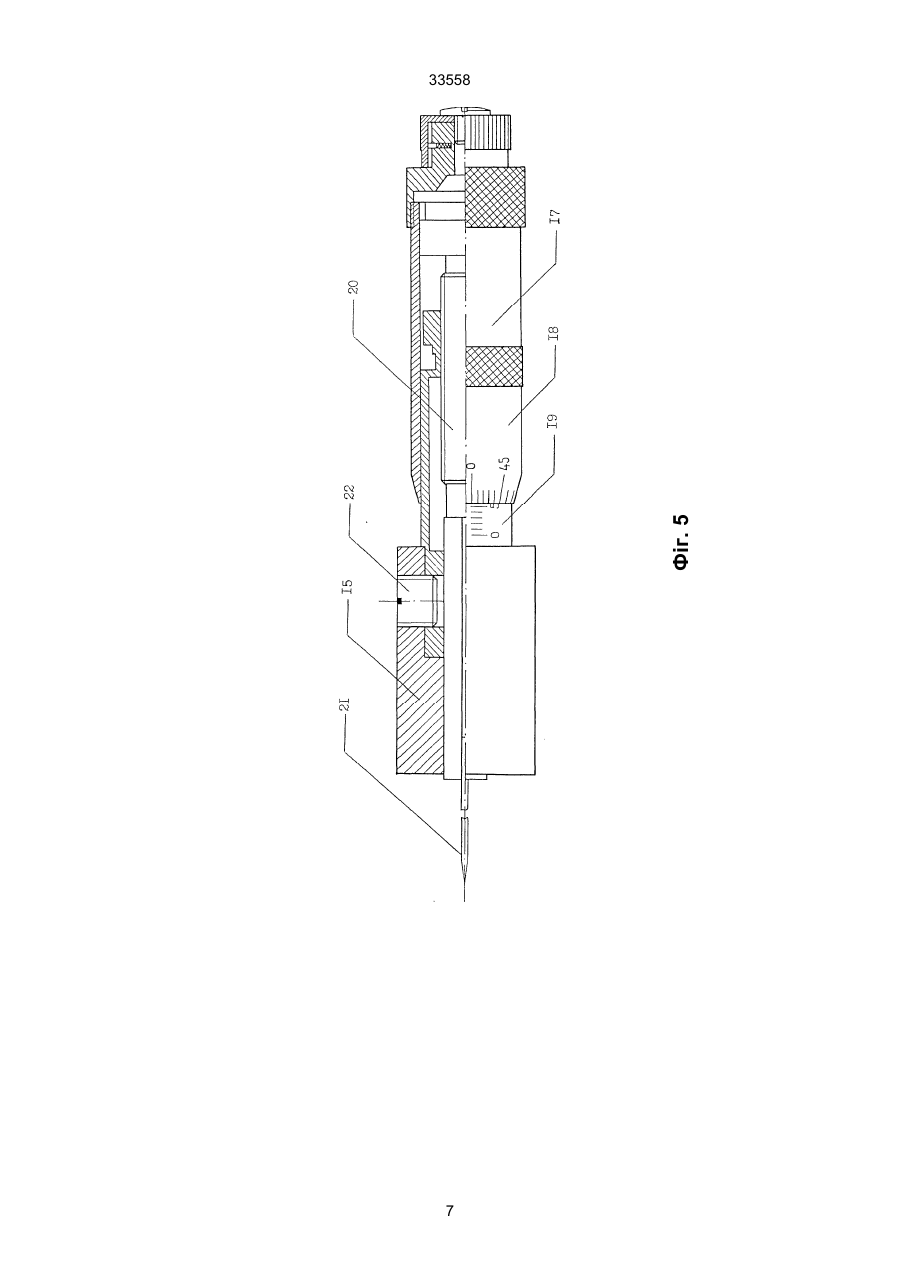

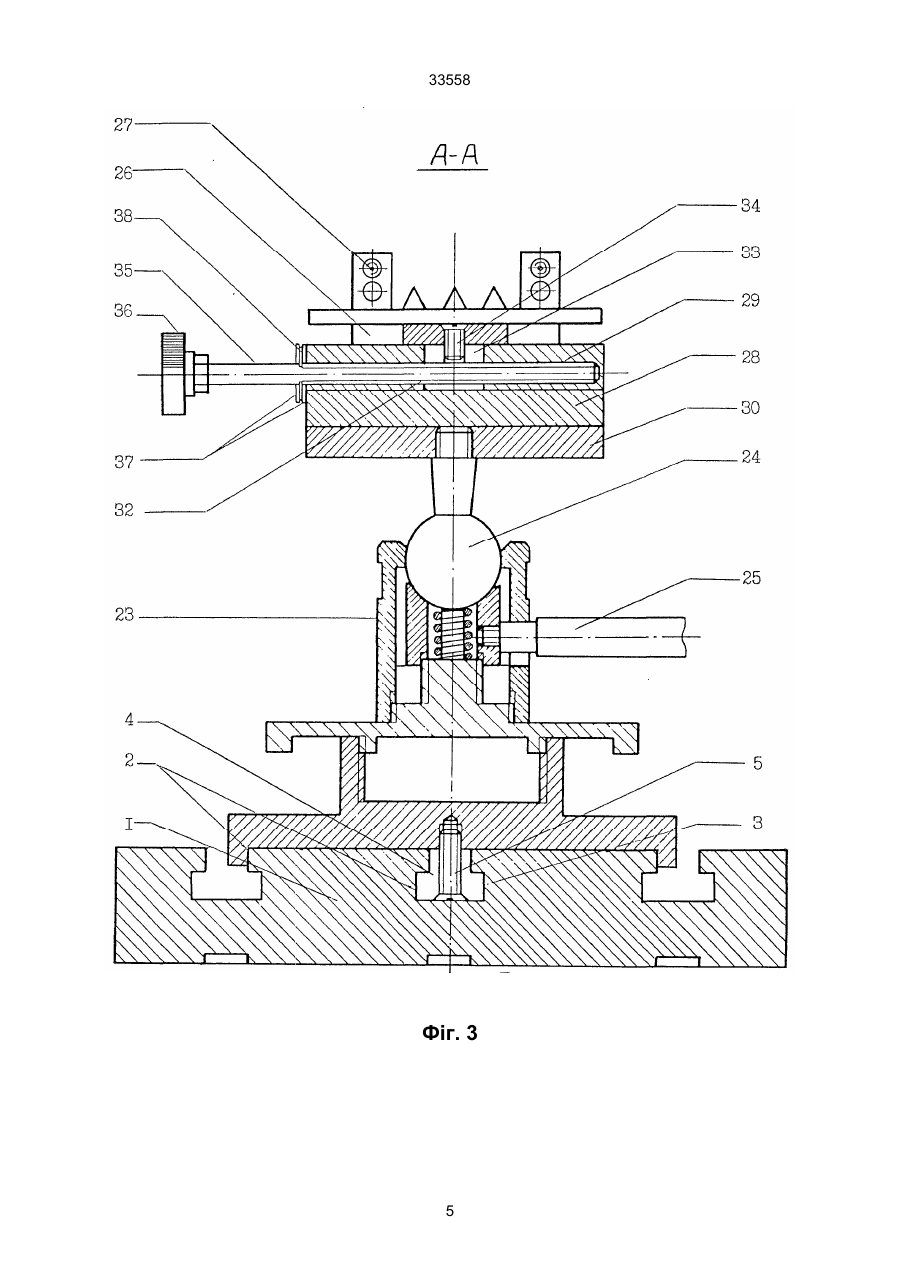

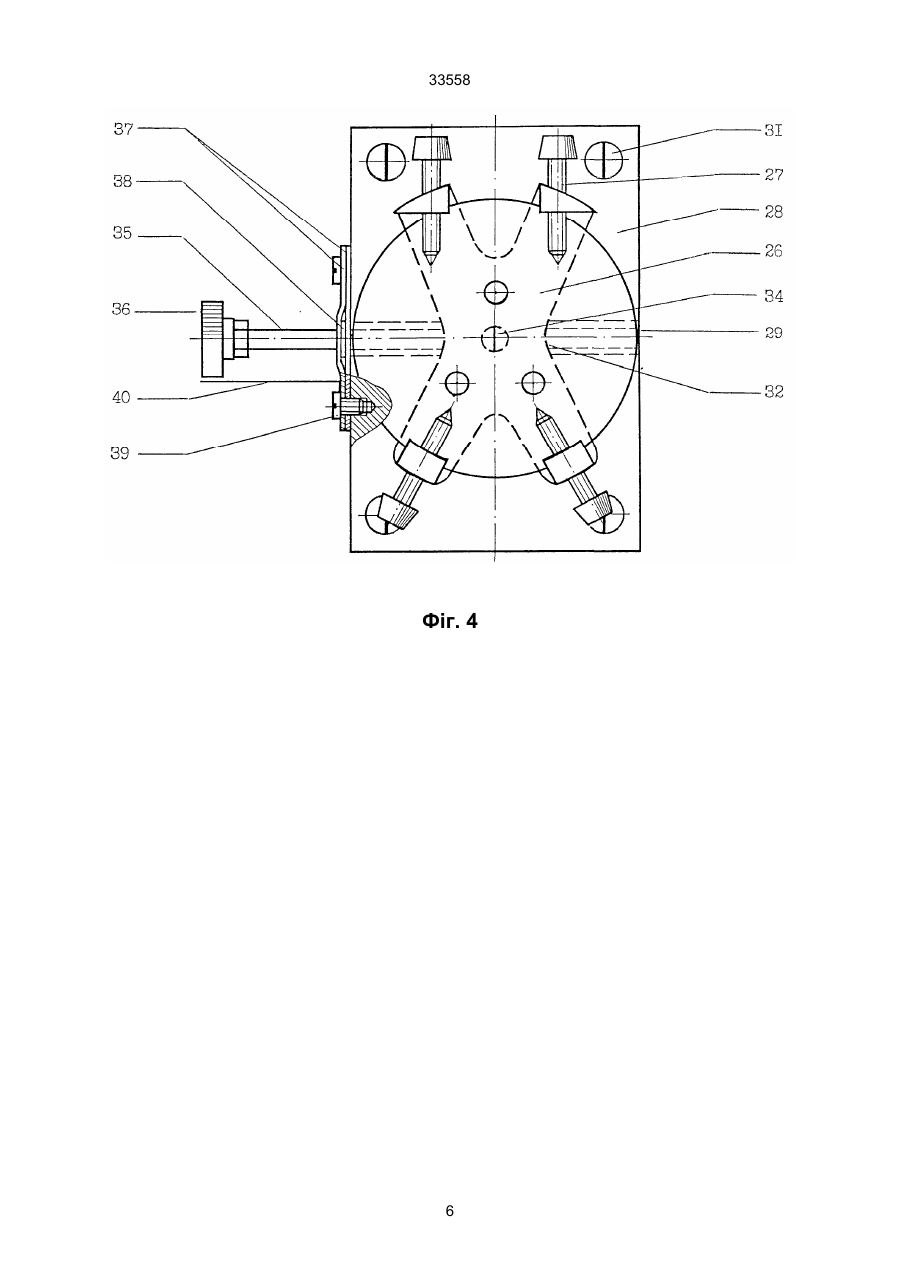

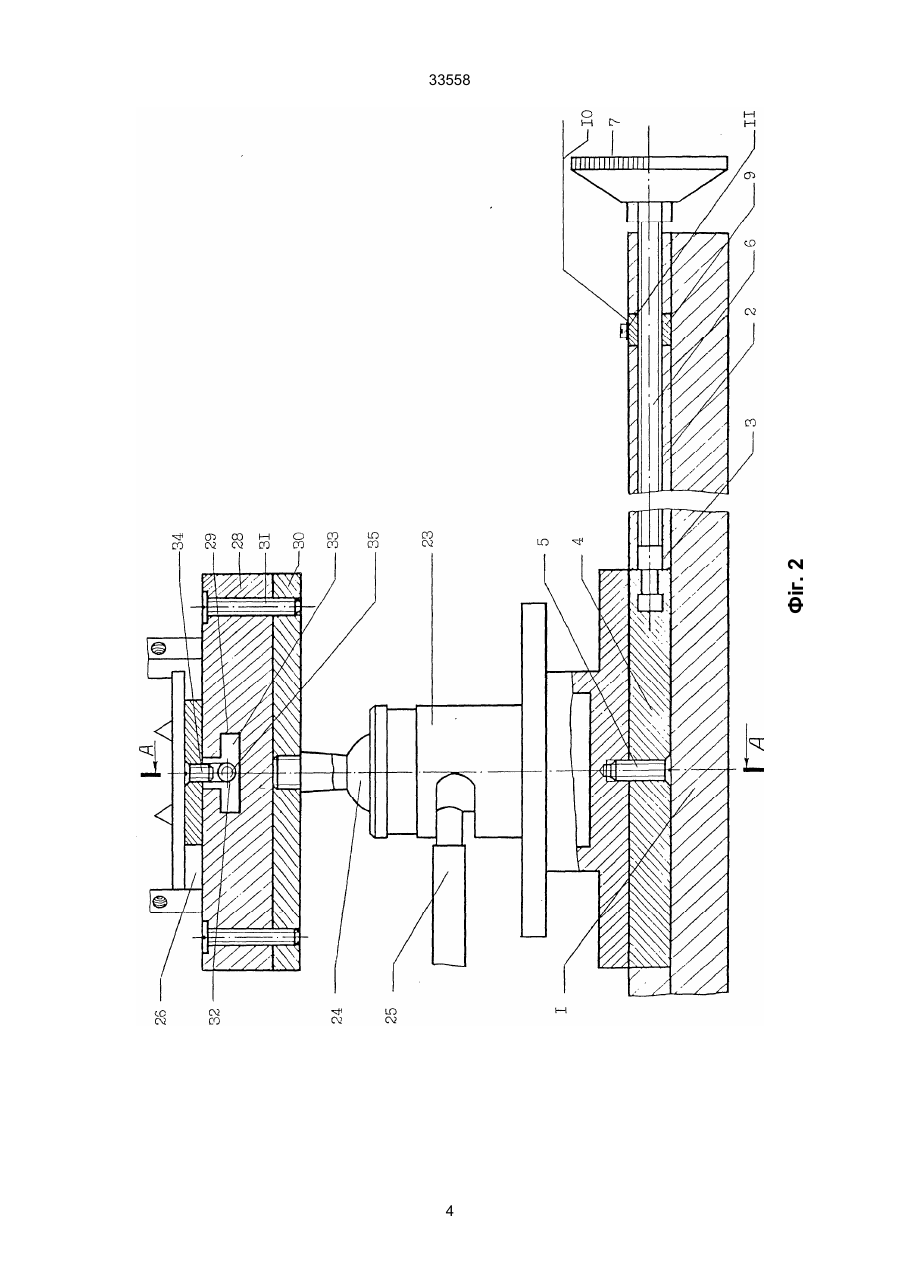

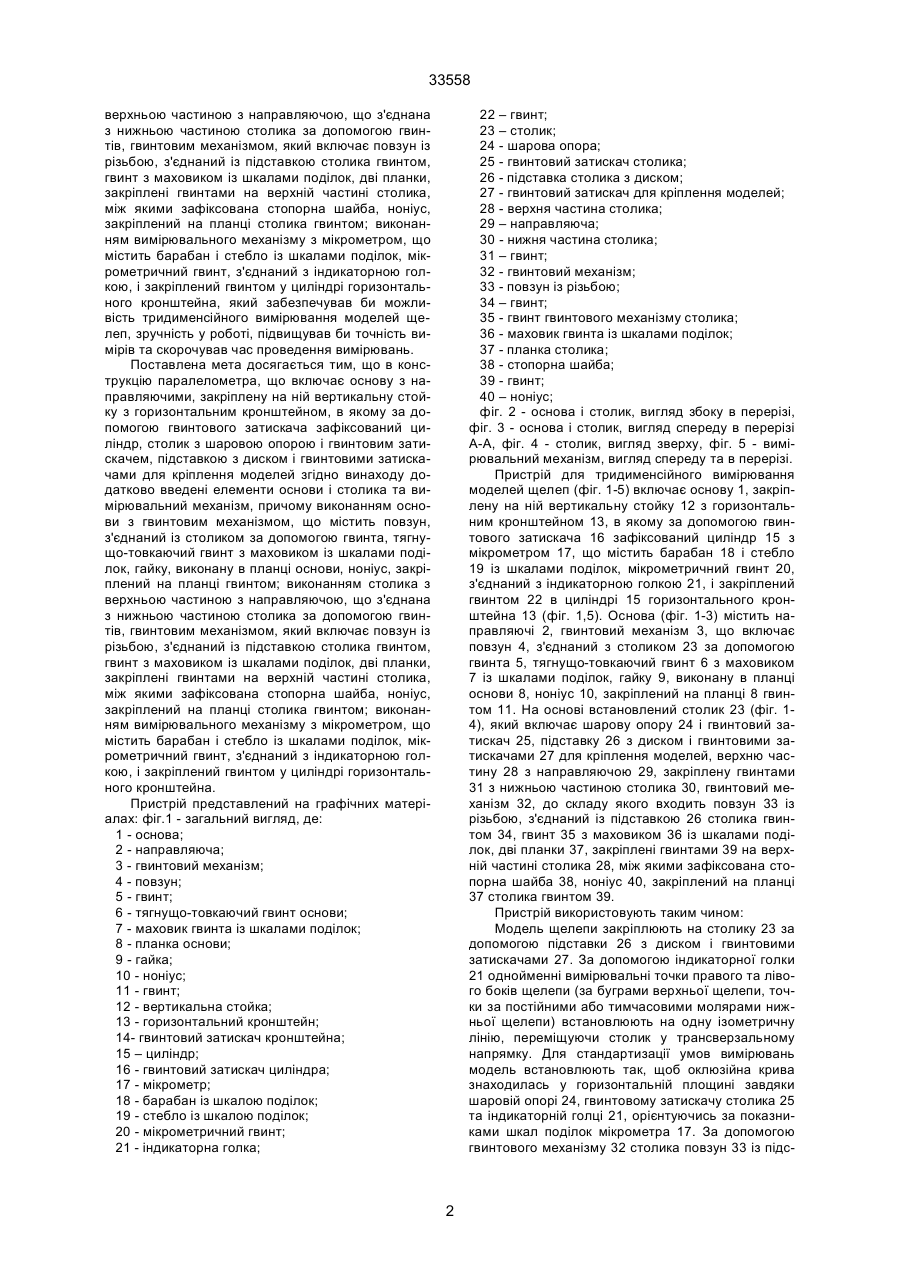

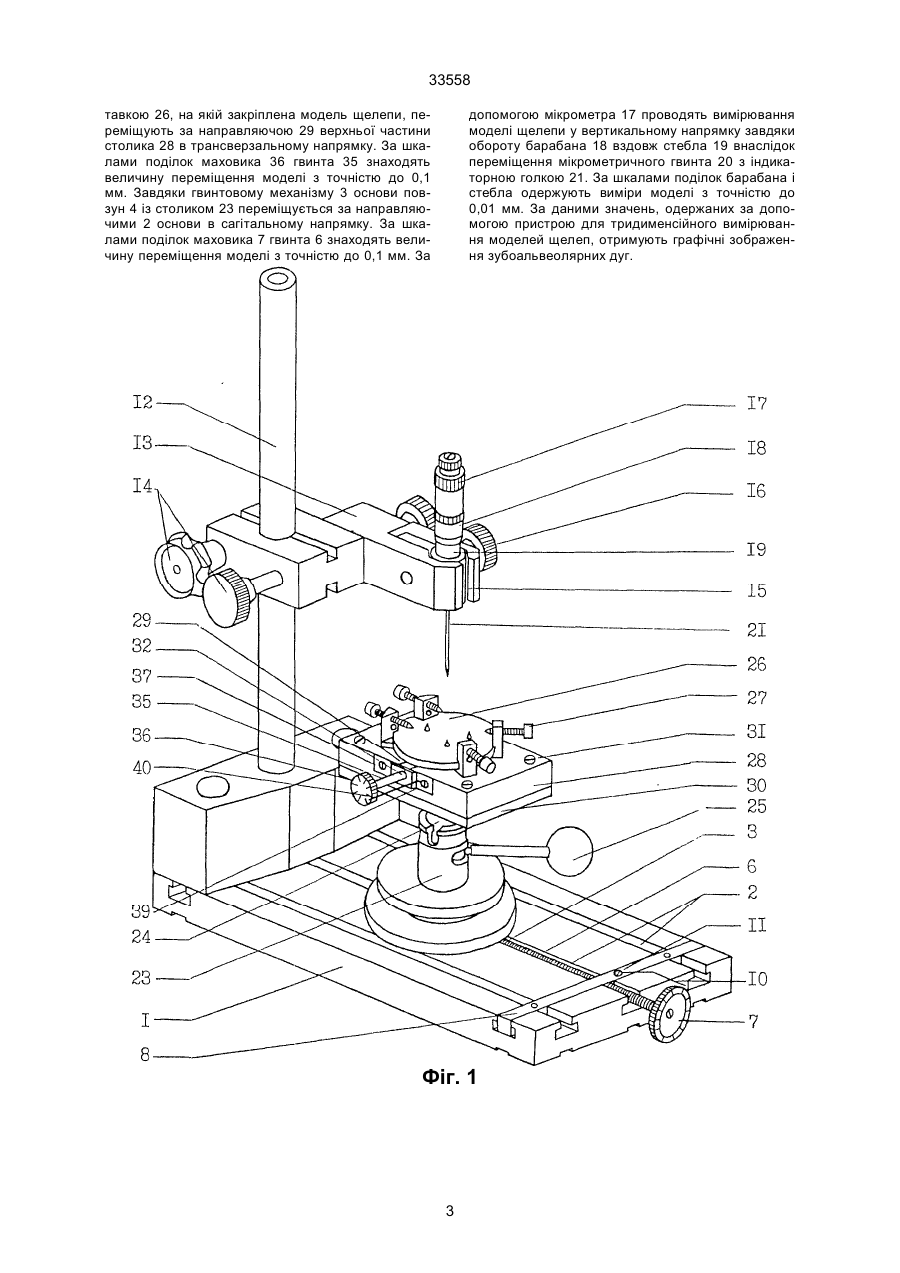

1. Пристрій для тридименсійного вимірювання моделей щелеп, що включає основу з направляючими, закріплену на ній вертикальну стойку з горизонтальним кронштейном, в якому за допомогою гвинтового затискача зафіксований циліндр, столик з шаровою опорою і гвинтовим затискачем, підставкою з диском і гвинтовими затискачами для кріплення моделей, який відрізняється тим, що в нього додатково введені елементи основи і столика та вимірювальний механізм. 33558 верхньою частиною з направляючою, що з'єднана з нижньою частиною столика за допомогою гвинтів, гвинтовим механізмом, який включає повзун із різьбою, з'єднаний із підставкою столика гвинтом, гвинт з маховиком із шкалами поділок, дві планки, закріплені гвинтами на верхній частині столика, між якими зафіксована стопорна шайба, ноніус, закріплений на планці столика гвинтом; виконанням вимірювального механізму з мікрометром, що містить барабан і стебло із шкалами поділок, мікрометричний гвинт, з'єднаний з індикаторною голкою, і закріплений гвинтом у циліндрі горизонтального кронштейна, який забезпечував би можливість тридименсійного вимірювання моделей щелеп, зручність у роботі, підвищував би точність вимірів та скорочував час проведення вимірювань. Поставлена мета досягається тим, що в конструкцію паралелометра, що включає основу з направляючими, закріплену на ній вертикальну стойку з горизонтальним кронштейном, в якому за допомогою гвинтового затискача зафіксований циліндр, столик з шаровою опорою і гвинтовим затискачем, підставкою з диском і гвинтовими затискачами для кріплення моделей згідно винаходу додатково введені елементи основи і столика та вимірювальний механізм, причому виконанням основи з гвинтовим механізмом, що містить повзун, з'єднаний із столиком за допомогою гвинта, тягнущо-товкаючий гвинт з маховиком із шкалами поділок, гайку, виконану в планці основи, ноніус, закріплений на планці гвинтом; виконанням столика з верхньою частиною з направляючою, що з'єднана з нижньою частиною столика за допомогою гвинтів, гвинтовим механізмом, який включає повзун із різьбою, з'єднаний із підставкою столика гвинтом, гвинт з маховиком із шкалами поділок, дві планки, закріплені гвинтами на верхній частині столика, між якими зафіксована стопорна шайба, ноніус, закріплений на планці столика гвинтом; виконанням вимірювального механізму з мікрометром, що містить барабан і стебло із шкалами поділок, мікрометричний гвинт, з'єднаний з індикаторною голкою, і закріплений гвинтом у циліндрі горизонтального кронштейна. Пристрій представлений на графічних матеріалах: фіг.1 - загальний вигляд, де: 1 - основа; 2 - направляюча; 3 - гвинтовий механізм; 4 - повзун; 5 - гвинт; 6 - тягнущо-товкаючий гвинт основи; 7 - маховик гвинта із шкалами поділок; 8 - планка основи; 9 - гайка; 10 - ноніус; 11 - гвинт; 12 - вертикальна стойка; 13 - горизонтальний кронштейн; 14- гвинтовий затискач кронштейна; 15 – циліндр; 16 - гвинтовий затискач циліндра; 17 - мікрометр; 18 - барабан із шкалою поділок; 19 - стебло із шкалою поділок; 20 - мікрометричний гвинт; 21 - індикаторна голка; 22 – гвинт; 23 – столик; 24 - шарова опора; 25 - гвинтовий затискач столика; 26 - підставка столика з диском; 27 - гвинтовий затискач для кріплення моделей; 28 - верхня частина столика; 29 – направляюча; 30 - нижня частина столика; 31 – гвинт; 32 - гвинтовий механізм; 33 - повзун із різьбою; 34 – гвинт; 35 - гвинт гвинтового механізму столика; 36 - маховик гвинта із шкалами поділок; 37 - планка столика; 38 - стопорна шайба; 39 - гвинт; 40 – ноніус; фіг. 2 - основа і столик, вигляд збоку в перерізі, фіг. 3 - основа і столик, вигляд спереду в перерізі А-А, фіг. 4 - столик, вигляд зверху, фіг. 5 - вимірювальний механізм, вигляд спереду та в перерізі. Пристрій для тридименсійного вимірювання моделей щелеп (фіг. 1-5) включає основу 1, закріплену на ній вертикальну стойку 12 з горизонтальним кронштейном 13, в якому за допомогою гвинтового затискача 16 зафіксований циліндр 15 з мікрометром 17, що містить барабан 18 і стебло 19 із шкалами поділок, мікрометричний гвинт 20, з'єднаний з індикаторною голкою 21, і закріплений гвинтом 22 в циліндрі 15 горизонтального кронштейна 13 (фіг. 1,5). Основа (фіг. 1-3) містить направляючі 2, гвинтовий механізм 3, що включає повзун 4, з'єднаний з столиком 23 за допомогою гвинта 5, тягнущо-товкаючий гвинт 6 з маховиком 7 із шкалами поділок, гайку 9, виконану в планці основи 8, ноніус 10, закріплений на планці 8 гвинтом 11. На основі встановлений столик 23 (фіг. 14), який включає шарову опору 24 і гвинтовий затискач 25, підставку 26 з диском і гвинтовими затискачами 27 для кріплення моделей, верхню частину 28 з направляючою 29, закріплену гвинтами 31 з нижньою частиною столика 30, гвинтовий механізм 32, до складу якого входить повзун 33 із різьбою, з'єднаний із підставкою 26 столика гвинтом 34, гвинт 35 з маховиком 36 із шкалами поділок, дві планки 37, закріплені гвинтами 39 на верхній частині столика 28, між якими зафіксована стопорна шайба 38, ноніус 40, закріплений на планці 37 столика гвинтом 39. Пристрій використовують таким чином: Модель щелепи закріплюють на столику 23 за допомогою підставки 26 з диском і гвинтовими затискачами 27. За допомогою індикаторної голки 21 однойменні вимірювальні точки правого та лівого боків щелепи (за буграми верхньої щелепи, точки за постійними або тимчасовими молярами нижньої щелепи) встановлюють на одну ізометричну лінію, переміщуючи столик у трансверзальному напрямку. Для стандартизації умов вимірювань модель встановлюють так, щоб оклюзійна крива знаходилась у горизонтальній площині завдяки шаровій опорі 24, гвинтовому затискачу столика 25 та індикаторній голці 21, орієнтуючись за показниками шкал поділок мікрометра 17. За допомогою гвинтового механізму 32 столика повзун 33 із підс 2 33558 тавкою 26, на якій закріплена модель щелепи, переміщують за направляючою 29 верхньої частини столика 28 в трансверзальному напрямку. За шкалами поділок маховика 36 гвинта 35 знаходять величину переміщення моделі з точністю до 0,1 мм. Завдяки гвинтовому механізму 3 основи повзун 4 із столиком 23 переміщується за направляючими 2 основи в сагітальному напрямку. За шкалами поділок маховика 7 гвинта 6 знаходять величину переміщення моделі з точністю до 0,1 мм. За допомогою мікрометра 17 проводять вимірювання моделі щелепи у вертикальному напрямку завдяки обороту барабана 18 вздовж стебла 19 внаслідок переміщення мікрометричного гвинта 20 з індикаторною голкою 21. За шкалами поділок барабана і стебла одержують виміри моделі з точністю до 0,01 мм. За даними значень, одержаних за допомогою пристрою для тридименсійного вимірювання моделей щелеп, отримують графічні зображення зубоальвеолярних дуг. Фіг. 1 3 Фіг. 2 33558 4 33558 Фіг. 3 5 33558 Фіг. 4 6 Фіг. 5 33558 7 33558 _________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
