Одинарний основов’язаний термоклейовий матеріал

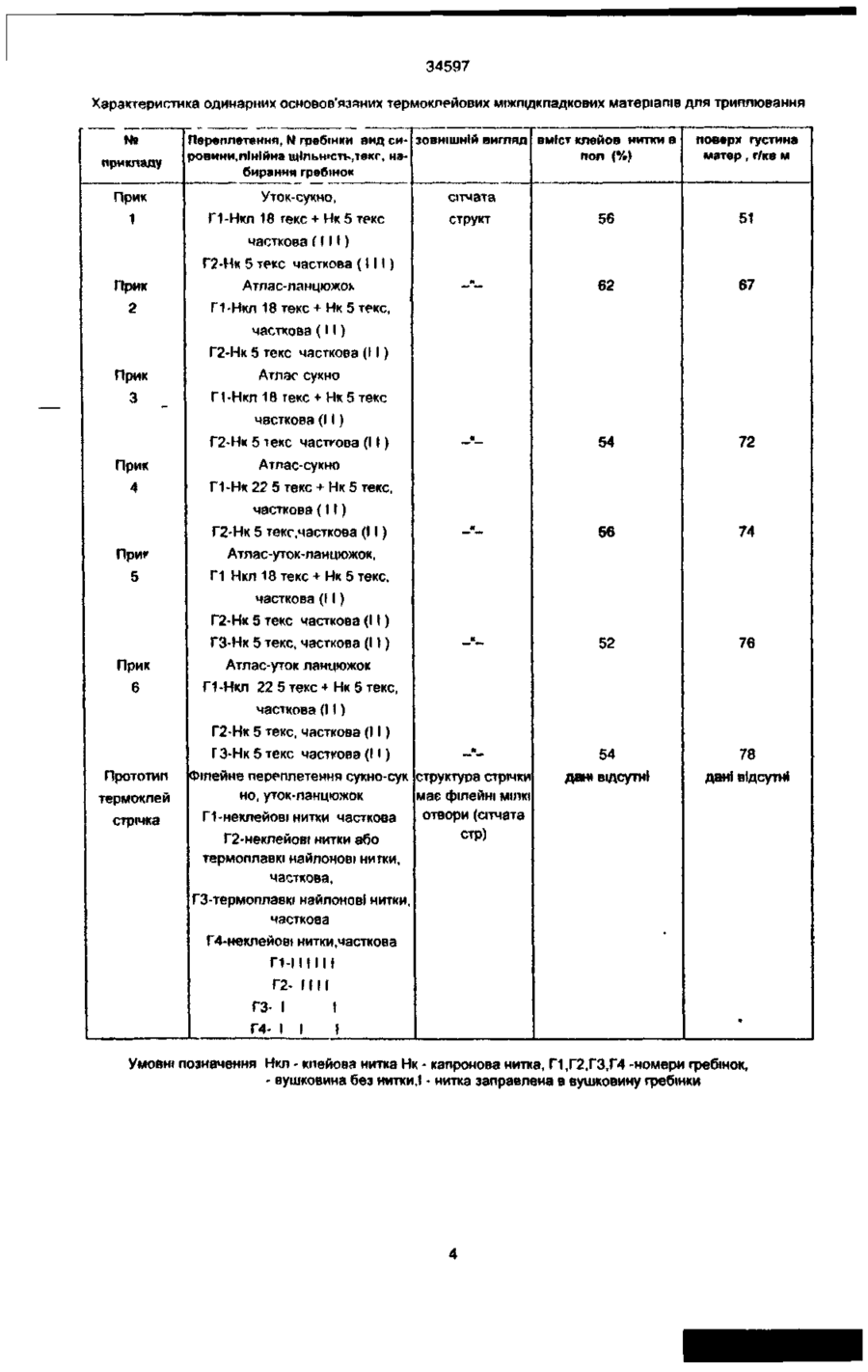

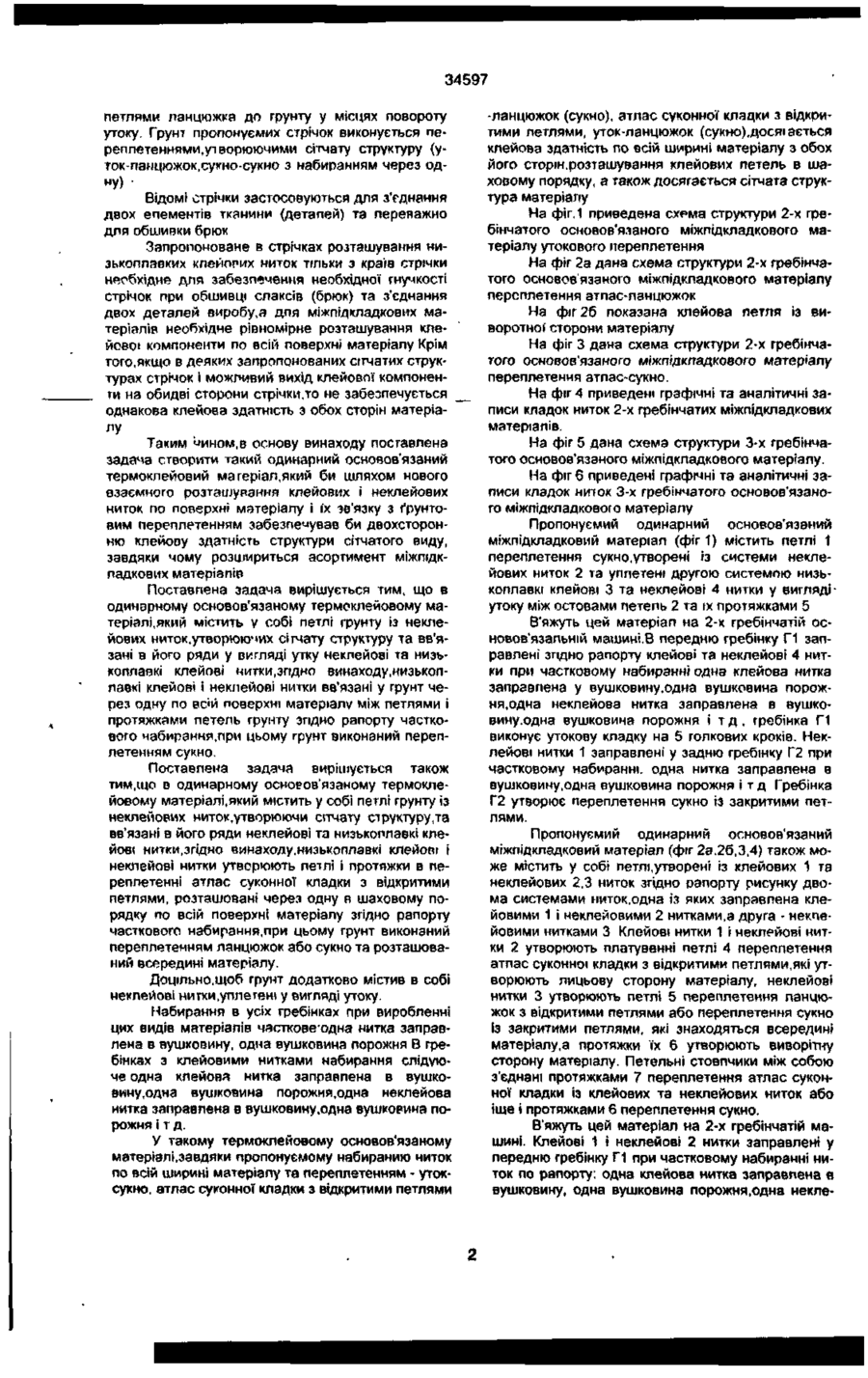

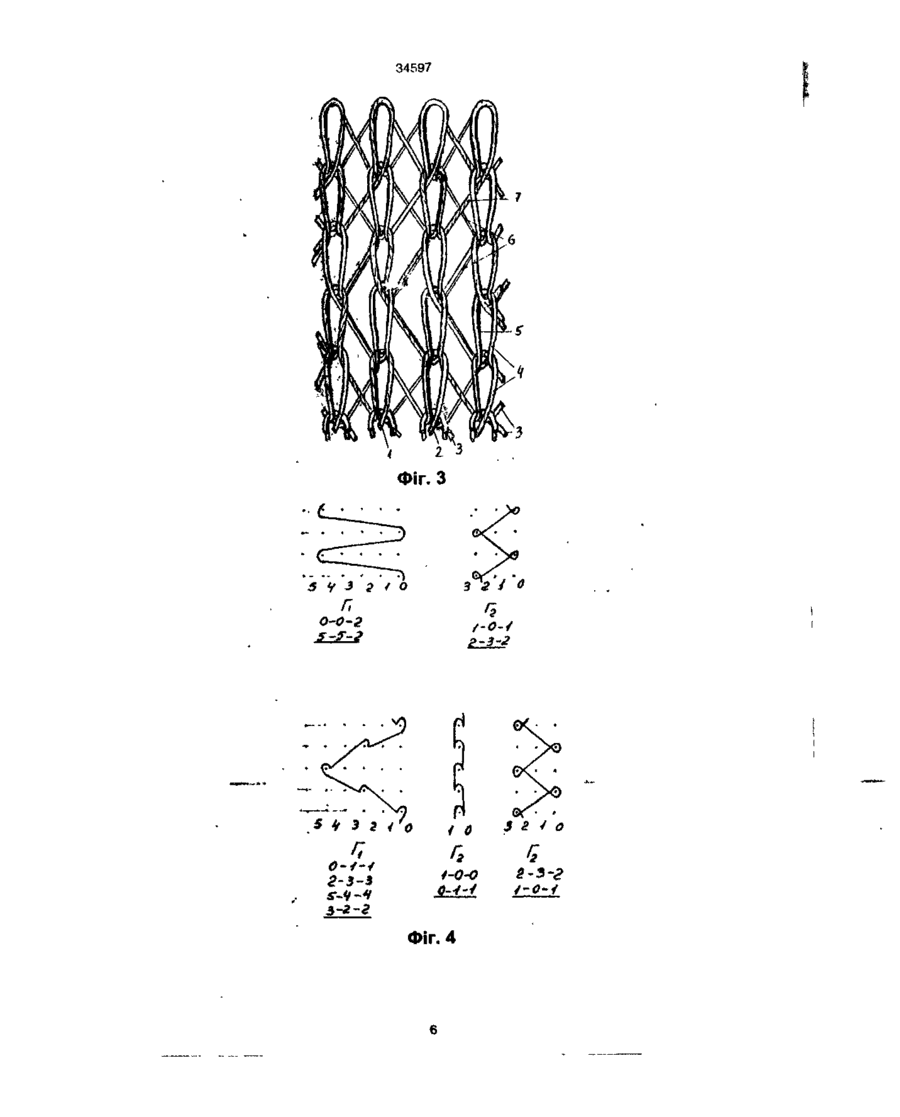

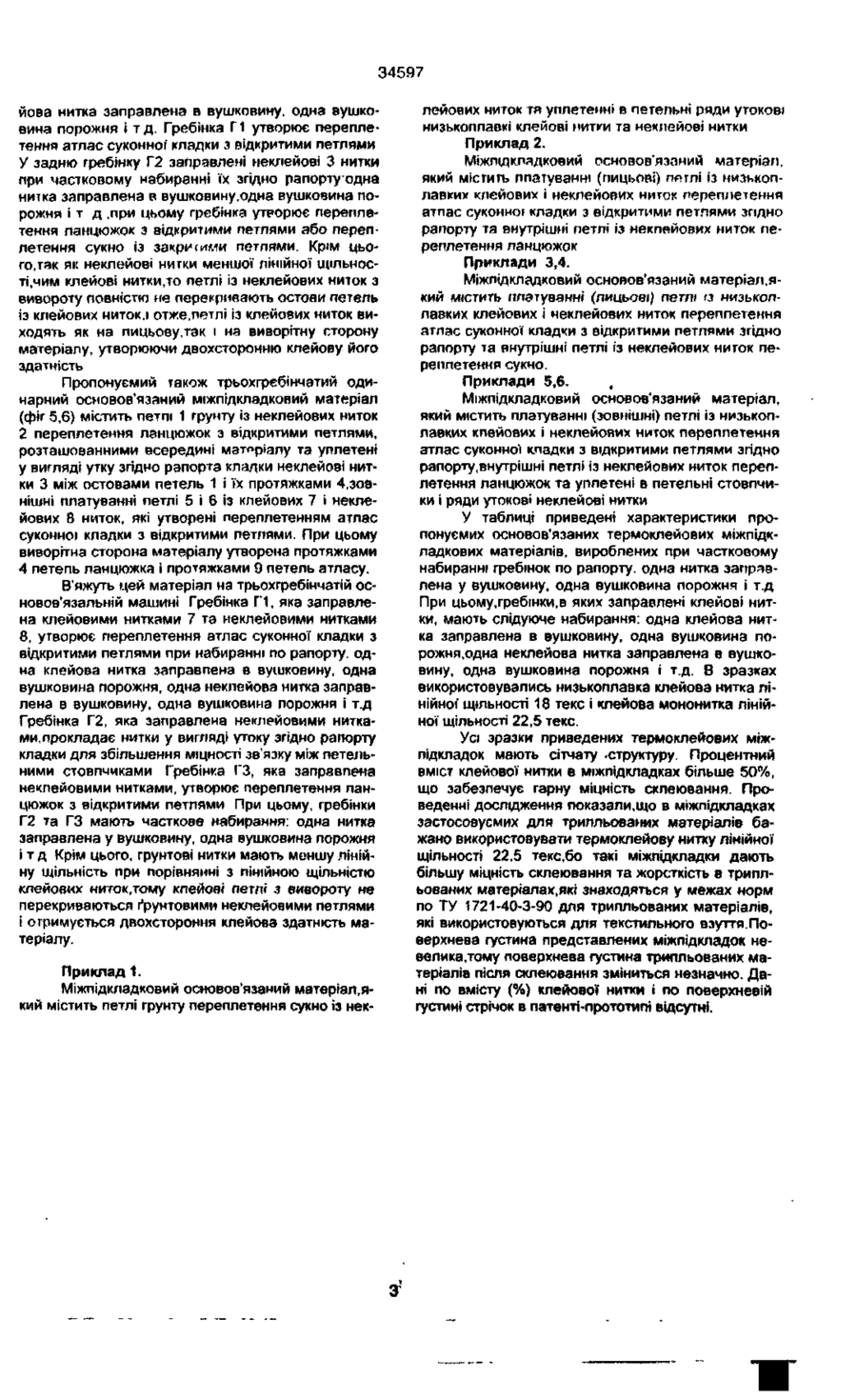

1 Одинарний основов'язаний термоклейовий матеріал що містить петлі грунту із неклейових ниток які утворюють сітчасту структуру і уплетені у вигляді утоку в його ряди неклейові та низькоппавк( клейові нитки який відрізняється тим, що низькоплавкі клейові і неклеиові нитки уплетені в грунт через одну по всій поверхні матеріалу між петлями і протяжками петель грунту згідно рапор Винахід відноситься до виробництва трикотажу виготовленого на основов'язальних машинах і може бути використаний як міжпідкладковий клейовий матеріал з двохстсронньою клейовою здатністю при виготовленні трипльованих матеріалів для текстильного взуття або аплікації При виготовленні заготовок верху зимового повсякденного та домашнього текстильного взуття використовуються трипльовані матеріали (тканина трикотаж неткані матеріали) з'єднані між собою в три слої (тканина верху міжпідкладка підк ладка) Тріпльовані матеріали які використовуються для текстильного взуття, повинні забезпечувати необхідну МІЦНІСТЬ теплозахисні та ГІГІЄНІЧНІ влас тивості взуття а також зберігати його форми на протязі всього терміну експлуатації Міжпідкладкові матеріали служать для придания взуттю формостійкості та МІЦНОСТІ зменшення тягучості Для трипльованих матеріалів як міжпідкладку використовують нитковопрошивне (віскозне вопокно 100%) або полотнянопрошивне (бавовняне прошивна поліамідна нитка) полотно бязь сурова та бумазея корд Для склеювання цих матеріалів використовують різноманітні термоклейові уривчасті полімерні покриття (клеї, латекси, ла ту часткового набирання при цьому грунт виконаний переплетенням 'сукно" 2 Одинарний основов'язаний термокпейовий матеріал що містить петлі грунту «з неклейових ниток які утворюють сітчасту структуру і уплетені в його ряди неклейові та низькоплавкі клейові нитки який відрізняється тим що иизькоппавкі клейові і нєклейов) нитки утворюють петлі та протяжки в переплетенні "атлас' суконної кладки з відкритими петлями розташованими через одну в шаховому порядку по всій поверхні матеріалу згідно рапорту часткового набирання при цьому грунт виконаний переплетенням "ланцюжок' або 'сукно" і розташований всередині матеріалу 3 Одинарний основов'язаний термоклейовий матеріал по п 2 який відрізняється тим що грунт додатково містить неклейові нитки,уплетені у вигляді утоку тексрєвєртєкси.порошки), а також термопластичний філаментний нетканим матеріал (ТФНМ) у вигляді тонкої несуцільної плівки (К М Зурабян и др Материаловедение изделий ит кожи М Легпромбытиздат 1988 Н Н Малковэ и др Влияние структуры обувных текстильных дублированных материалов на их свойства Кожевнообувная промышленно-сть N10, 1991,Материалы термопластичные для межподкладки и подкладки обуви Технические условия ТУ 17 РСФСР 0300142-41 90) Відомий одинарний основов'язаний термоплавкий матеріал який містить петлі грунту із неклейових ниток утворюючих сітчзту структуру та уппетенні в його ряди неклейові та низькоплавкі клейові нитки (USA, патент 4320634.МКИ 004В 7/16 D04B 1/14 МКИ 66/202 1982) Відомий матеріал виконаний у вигляді стрічки Стрічка містить принаймні одну низькоплавку клейову нитку яка проходить у продольному напрямку з одного або з двох країв стрічки Низькоплавка нитка прокладається у вигляді утка по ширині в декілька петельних стовпчиків /5-5/0-0/, або ж прямолінійно в продольному напрямку /1-1 /0-0/0-0/1 -1 / І т п при цьому виходить що клейова нитка ніби плаває на поверхні стрічки Клейова >итка яка прокладається на декілька петельних стовпчиків,прив'язується 0> ю со 34597 петлями ланцюжка до грунту у місцях повороту утоку. Грунт лропонуємих стрічок виконується переплетеннями,утворюючими сітчату структуру (уток-панцюжок,сукно-сукно з набиранням через одну) • Відомі стрічки застосовуються для з'єднання двох елементів тканини (деталей) та переважно для обшивки брюк Запропоноване в стрічках розташування низькоплавких КПЄЙОРИХ ниток тільки з країв стрічки необхідне для забезпечення необхідної гнучкості стрічок при обшивці слаксів (брюк) та з'єднання двох деталей виробу,а для міжпідкладкових матеріалів необхідне рівномірне розташування клейової компоненти по всій поверхні матеріалу Крім того,якщо в деяких запропонованих сітчатих структурах стрічок і можливий вихід клейової компоненти на обидві сторони стрічки.то не забезпечується однакова клейова здатність з обох сторін матеріалу Таким Ьином.в основу винаходу поставлена задача створити такий одинарний основов'язаний термоклейовий матеріал,який би шляхом нового взаємного розташування клейових і неклейових ниток по поверхні матеріалу і їх зв'язку з фунтовим переплетенням забезпечував би двохсторонню клейову здатність структури сітчатого виду, завдяки чому розшириться асортимент міжпідкпадкових матеріалів Поставлена задача вирішується тим, що в одинарному основов'язаному тєрмоклейовому матеріалі,який містить у собі петлі грунту із неклейових ниток,утворюючих сігчату структуру та вв'язані в його ряди у вигляді утку некпейові та низькоплавкі клейові нитки.зпдно винаходу.низькоплавкі клейові і неклейові нитки вв'язані у грунт через одну по вс»й поверхні матеріалу між петлями і протяжками петель грунту згідно рапорту часткового набирання,при цьому грунт виконаний переплетенням сукно. Поставлена задача вирішується також тим,що в одинарному осноров'язаному тєрмоклейовому матеріалі,який містить у собі петлі грунту із неклейових ниток,утворюючи шмату структуру,та вв'язані в його ряди неклейові та низькоплавкі клейові нитки,згідно винаходу.низькоплавкі клейові і неклейові нитки утворюють петлі і протяжки в переплетенні атлас суконної кладки з відкритими петлями, розташовані через одну в шаховому порядку по всій поверхні матеріалу згідно рапорту часткового набирання,при цьому грунт виконаний переплетенням ланцюжок або сукно та розташований всередині матеріалу. Доцільно, щоб грунт додатково містив в собі неклейові нитки,уплеген\ у вигляді утоку. Набирання в усіх гребінках при виробленні цих видів матеріалів частковеодна нитка заправлена в вушковину, одна вушковина порожня В гребінках з клейовими нитками набирання слідуюче одна клейова нитка заправлена в вушковину,одна вушковина порожня,одна неклейова нитка заправлена в вушковину.одна вушковина порожня і т д. У такому тєрмоклейовому основов'язаному матеріалі,завдяки пропонуємому набиранию читок по всій ширині матеріалу та переплетенням - утоксукно. атлас суконної кладки з відкритими петлями -ланцюжок (сукно), атлас суконної кладки з відкритими петлями, уток-ланцюжок (сукно).досягається клейова здатність по всій ширині матеріалу з обох його сторін,розташування клейових петель в шаховому порядку, а також досягається сітчата структура матеріалу На сріг.1 приведена схема структури 2-х гребінчатого основов'язаного міжпідкладкового матеріалу утокового переплетення На фіг 2а дана схема структури 2-х гребінчатого основов'язаного міжпідкладкового матеріалу переплетення атпас-ланцюжок На фіг 26 показана клейова петля із виворотної' сторони матеріалу На фіг 3 дана схема структури 2-х гребінчатого основов'язаного міжпідкладкового матеріалу переплетення атлас-сукно. На фіг 4 приведені графічні та аналітичні записи кладок ниток 2-х гребінчатих міжпідкладкових матеріалів. На фіг 5 дана схема структури 3-х гребінчатого основов'язаного міжпідкладкового матеріалу. На фіг 6 приведені графічні та аналітичні записи кладок ниток 3-х гребінчатого основов'язаного міжпідкладкового матеріалу Пропонуємий одинарний основов'язаиий міжпідкладковий матеріал (фіг 1) містить петлі 1 переплетення сукно,утворені із системи неклейових ниток 2 та уплетені другою системою низькоплавкі клейові 3 та неклейові 4 нитки у виглядіутоку між остовами петель 2 та їх протяжками 5 В'яжуть цей матеріал на 2-х гребінчатій основов'язальній машині.В передню гребінку П заправлені згідно рапорту клейові та неклейові 4 нитки при частковому набиранні одна клейова нитка заправлена у вушковину,одна вушковина порожня,одна неклейова нитка заправлена в вушковину.одна вушковича порожня і т д , гребінка Г1 виконує утокову кладку на 5 голкових кроків. Неклейові нитки 1 заправлені у задню гребінку Г2 при частковому набиранні, одна нитка заправлена в вушковину.одна вушковина порожня і т д Гребінка Г2 утворює переплетення сукно із закритими петлями. Пропонуємий одинарний основов'язаний міжпідкладковий матеріал (фіг 2а,26,3,4) також може містить у собі петлі,утворені із клейових 1 та неклейових 2,3 ниток згідно рапорту рисунку двома системами ниток,одна із яких заправлена клейовими 1 і некпейовими 2 нитками,а друга - некпейовими нитками 3 Клейові нитки 1 і неклейові нитки 2 утворюють платуванні петлі 4 переплетення атпас суконної кладки з відкритими петлями,які утворюють лицьову сторону матеріалу, неклейові нитки 3 утворюють петлі 5 переплетення ланцюжок з відкритими петлями або переплетення сукно із закритими петлями, які знаходяться всередині матеріалу,а протяжки їх 6 утворюють виворітну сторону матеріалу. Петельні стовпчики між собою з'єднані протяжками 7 переплетення атлас суконної кладки із клейових та неклейових ниток або іще і протяжками 6 переплетення сукно. В'яжуть цей матеріал на 2-х гребінчатій машині. Клейові 1 і неклейові 2 нитки заправлені у передню гребінку Г1 при частковому набиранні ниток по рапорту, одна клейова нитка заправлена в вушковину, одна вушковина порожня,одна некле 34597 йова нитка заправлена в вушковину. одна вушковина порожня і т д . Гребінка Г1 утворює переплетення атлас суконної кладки з відкритими петлями У задню гребінку Г2 заправлені неклейові 3 нитки при частковому набиранні їх згідно рапорту одна нитка заправлена в вушковину.одна вушковина порожня і т д ,при цьому гребінка утворює переплетення ланцюжок з відкритими петлями або переплетення сукно із закригими петлями. Крім цього, так як неклейові нигки меншої лінійної щільності.чим клейові нитки,то петлі із неклейових ниток з вивороту повнгстю не перекривають остови петель із клейових ниток.і отже,петлі із клейових ниток виходять як на лицьову.так і на виворітну сторону матеріалу, утворюючи двохсторонню клейову його здатність Пропонуємий також трьохгрєбінчатий одинарний осиовов'язаний міжпідкладковий матеріал (фіг 5,6) містить петлі 1 грунту із неклейових ниток 2 переплетення ланцюжок з відкритими петлями, розташованними всередині матеріалу та уплетені у вигляді утку згідно рапорта кладки неклейові нитки 3 між остовами петель 1 і їх протяжками 4,зовнішні платуванні петлі 5 і 6 із клейових 7 і неклейових 8 ниток, які утворені переплетенням атлас суконної кладки з відкритими петлями. При цьому виворітна сторона матеріалу утворена протяжками 4 петель ланцюжка і протяжками 9 петель атласу. В'яжуть це^ матеріал на трьохгребінчатій основов'язальній машині Гребінка Г1, яка заправлена клейовими нитками 7 та иеклейовими нитками 8, утворює переплетення атлас суконної кладки з відкритими петлями при набиранні по рапорту, одна клейова нитка заправлена в вушковину, одна вушковина порожня, одна неклєйова нитка заправлена в вушковину, одна вушковина порожня і т.д Гребінка Г2, яка заправлена неклейовими нитками,прокладає нитки у вигляді утоку згідно рапорту кладки для збільшення міцності зв'язку між петельними стовпчиками Гребінка ГЗ, яка заправлена неклейовими нитками, утворює переплетення ланцюжок з відкритими петлями При цьому, гребінки Г2 та ГЗ мають часткове набирання: одна нитка заправлена у вушковину, одна вушковина порожня і т д Крім цього, грунтові нитки мають меншу лінійну щільність при порівнянні з лінійною щільністю клейових ниток.тому клейові петле з вивороту не перекриваються ґрунтовими неклейовими петлями і отримується двохстороння клейова здатність матеріалу. Приклад 1. Міжпідкладковий основов'язаний матеріал,який містить петлі грунту переплетення сукно із нек лейових ниток тя уплєтенні в петельні ряди утокові низькоплавкі клейові нитки та нечлейові нитки Приклад 2. Міжпідклядковий основов'язаний матеріал, який містить ппатуванні (лицьові) пег лі із низькоплавких клейових і неклейових ниток переплетення атпас суконної кладки з відкритими петлями згідно рапорту та внутрішні петлі із некпейових ниток переплетення ланцюжок Приклади 3,4. Міжпідкладковий основов'язаний матеріал,який містить платуванні (лицьові) петт гз низьколлавких клейових і неклейових ниток переплетення атпас суконної кладки з відкритими петлями згідно рапорту та внутрішні петлі із неклейових ниток переплетення сукно. Приклади 5,6. , Міжпідкладковий основов'язаний матеріал, який містить платуванні (зовнішні) петлі із низькоплавких кпейових і неклейових ниток переплетення атлас суконної кладки з відкритими петлями згідно рапорту,внутрішні петлі із неклейових ниток переплетення ланцюжок та уплетені в петельні стовпчики і ряди утоков» неклейові нитки У таблиці приведені характеристики пропонуємих основов'язаних термоклейових міжпідкладкових матеріалів, вироблених при частковому набиранні гребінок по рапорту, одна нитка заправлена у вушковину, одна вушковина порожня і т.д При цьому,гребінки,в яких заправлені клейові нитки, мають слідуюче набирання: одна клейова нитка заправлена в вушковину, одна вушковина порожня.одна неклєйова нитка заправлена в вушковину, одна вушковина порожня і т.д. В зразках використовувались низькоплавка клейова нитка лінійної щільності 18 текс і клейова мононитка лінійної щільності 22,5 текс. Усі зразки приведених термоклейових міжпідкладок мають сітчату -структуру. Процентний вміст клейової нитки в міжпідкладках більше 50%, що забезпечує гарну міцність склеювання. Проведенні дослідження показали.що в міжпідкладках застосовує мих для трилльованих матеріалів бажано використовувати термоклейову нитку лінійної щільності 22.5 текс.бо такі міжпідкладки дають більшу міцність склеювання та жорсткість в трилльованих матеріалах, які знаходяться у межах норм по ТУ 1721-40-3-90 для трипльованих матеріалів, які використовуються для текстильного взуття.Поверхнева густина представлених міжпідкладок невелика .тому поверхнева густина трилльованих матеріалів після склеювання зміниться незначно. Дані по вмісту (%) клейової нитки і по поверхневій густині стрічок в патенті-прототипі відсутні. 34597 Характеристика одинарних основов'яэчних термоклеиових міжпідкладкових матеріалів для триплювання № прикладу Прик Іереплетення, N гребінки вид си- ЗОВНІШНІЙ ВИГЛЯД вміст клейов нитки в >овини,лінійна щільшстк/іекг, напап (%) бирання гребінок 1 Уток-сукно, П-Нкл 18 гекс + Нк 5 текс Прик Г2-Нк 5 текс часткова ( П І ) Атлас-ланцюжок 2 сітчата структ поверх густина матер, г/кв м П-Нкл 18 текс + Нк 5 текс, 56 51 62 67 « 54 72 т 56 74 и 52 76 « 54 78 дан» відсутні дані відсутні часткова ( Ї М ) часткова ( I I ) Г2-Нк 5 текс часткова (І І) Прик Атлас сукно 3 П-Нкл 18 текс + Нк 5 текс часткова (І І) Г2-Нк 5 текс часткова (І І) Прик Атлас-сукно 4 П-Нк 22 5 текс + Нк 5 текс, часткова ( I I ) Г2-Нк 5 текс,часткова (І І ) Приг Атлас-уток-ланцюжок, 5 Г1 Нкл 18 текс + Нк 5 текс, часткова (І І) Г2-Нк 5 текс часткова (І І ) ГЗ-Нк 5 текс, часткова (І І ) Прик Атлас-уток ланцюжок 6 П-Нкл 22 5 текс + Нк 5 текс, часткова (І І ) Г2-Нк 5 текс, часткова (І І ) ГЗ-Нк 5 текс часткова (І І) Прототип термоклей стрічка Філейне переплетення сукно-сук структура стрічки но, уток-ланцюжок має філейні МІЛКІ отвори (сітчата П-неклейові нитки часткова стр) Г2-неклейовг нитки або термоплавкі найлонові нигки, часткова, ГЗ-термоплавкі найлонові нитки, часткова Г4-неклейові нитки.часткова ГММІІІ Г2- I I I I ГЗ- І Г4- І І І І Умовні позначення Нкл - клейова нитка Нк - капронова нитка, П ,Г2,ГЗ,Г4 -номери гребінок, - вушковина без нитки,! - нитка заправлена в вушковину гребінки І'МФ s 34597 з г Уо G Фіг. 4 9 міф 34597 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, зул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
